Activiti 简易教程

作者：yangyi22 来源：CSDN 发布于 2015-9-29

2278 次浏览

Activiti 简易教程一 version5.10

一搭建环境

1.1 JDK 6+

activiti 运行在版本 6以上的 JDK上。转到 Oracle Java SE下载页面，点击按钮“下载 JDK”。网页中也有安装说明。要核实安装是否成功，在命令行上运行 java–version。将打印出安装的 JDK的版本。

1.2 Ant 1.8.1+

从 Ant[http://ant.apache.org/bindownload.cgi]下载页面下载最新稳定版的 Ant。解压文件，确保其 bin文件夹在操作系统的 path 下。在命令行上运行 ant–version 来检查 Ant是否安装成功。成功将打印安装的 Ant 版本。

1.3 Eclipse 3.7+

从 Eclipse的下载页面下载 Eclipse Classic(或Eclipse JEE)版的 eclipse。解压下载的文件，然后就可以运行 eclipse路径下的 eclipse 文件了。

下载地址：http://www.eclipse.org/downloads/packages/release/indigo/sr2

1.4 Activiti -eclipse designer插件安装

在安装Activiti -eclipse designer插件前先安装maven插件，m2e(eclipse)插件在Install New SoftWare安装时会出现些问题，按以下步骤安装即可。

1.4.1 先安装GEF插件

maven插件安装的时候会依赖这个插件，在Eclipse -> help -> Install New SoftWare中安装，update site:http://download.eclipse.org/tools/gef/updates/interim/

1.4.2 安装SVN插件

在Eclipse -> help -> Install New SoftWare中安装，update site:http://subclipse.tigris.org/update_1.6.x

1.4.3安装Maven插件

方式一：在线安装

在Eclipse -> help -> Install New SoftWare中安装，update site:http://nexus.tesla.io:8081/nexus/content/sites/m2e.extras/m2e/1.5.0/N/LATEST/

顺便eclipse m2e支持site：http://www.eclipse.org/m2e/download/

如在线安装不成功，报[the selected did not contain any resources that can run on server maven project]错误，建议采用方式二安装。

方式二：本地安装

下载maven和 eclipse-maven3-plugin插件（eclipse-maven3-plugin为本人CSDN上传）

Maven site: http://ant.apache.org/bindownload.cgi

eclipse-maven3-plugin site: http://download.csdn.net/detail/yangyi22/5663245

在eclipse目录下建立myplugins目录，将eclipse-maven3-plugin解压后文件复制进去，建立links目录，新建maven.link文件（名字随意取）添加文本：

path=…/eclipse/myplugins/maven，即让eclipse启动时去寻找myplugins中的插件，如本人安装的路径：path=D:/Java~coding~site /eclipse[indigo-jee]/eclipse/myplugins/maven

1.4.4 最后安装Activiti -eclipse designer

打开 HelpàInstall New Software。在如下面板中，点击Add按钮，然后填入下列字段：lName：Activiti BPMN 2.0 designer

l Location：http://activiti.org/designer/update/

安装成功后，新建activiti项目，视图如下：

安装m2eclipse插件后，重启Eclipse，如提示：

Eclipse is running in a JRE, but a JDK is required

Some Maven plugins may not work when importing projects or updating source folders.

需要修改eclipse.ini文件，新增一项配置

-vm配置项必须在–vmargs配置项前，是因为执行到-vmargs配置项已经选择了一个默认的JVM了。

所以在–vmargs前面加上这一句：

-vm

C:/Program Files/Java/jdk1.6.0_20/bin/javaw.exe

二开始activiti 5.10的第一个demo

2.1 建立activiti-demo工程，选择Activiti Project

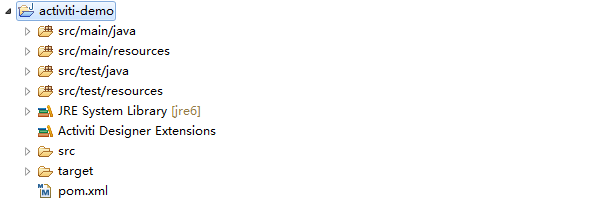

创建成功后的项目：

给activiti-demo项目添加activiti依赖包，项目右键Build Path->Configure Build Path->libraries -> Add External Jars选中…\activiti-5.10\setup\files\dependencies\libs下所有包添加即可。

2.2 将activiti-demo工程的数据库整合为MySQL

将…\activiti-5.10\setup\build\activiti-cfg目录下的activiti.cfg.xml配置文件复制到项目src\main\resources目录下，修改数据库配置如下：

<!-- Database configurations -->

<propertyname="jdbcUrl"

value="jdbc:mysql://localhost:3306/test?autoReconnect=true"/>

<propertyname="jdbcDriver"

value="com.mysql.jdbc.Driver"/>

<propertyname="jdbcUsername"value="root"/>

<propertyname="jdbcPassword"value="root"/>

<propertyname="databaseSchemaUpdate"value="true"/>

<propertyname="jobExecutorActivate"value="false"/>

2.3 设计activiti-demo工程的流程

在该项目的src/main/resource/diagrams下右键创建Activiti diagram，文件名为：DemoProcess.bpmn。

此时进入Activiti Diagram Editor，在空白处点一下，下边属性栏中设置id和name，id就是这个流程的key，后边启动流程的时候使用到。

注意：Activiti 5.8升级到5.9以后，xxx.bpmn20.xml和xxx.png已不默认生成，仅仅是生成xxx.bpmn文件， xxx.bpmn中的定义内容就如xxx.bpmn20.xml一样。

另外，快捷菜单：“Create deployment artifacts”和“Import BPMN20 file”，在5.9以后去掉了。

如需设计完成流程后自动生成一个png图片按如下处理

l 保存无法生存png图片按以下处理

Window –> Preferences -> Activiti ->Save勾选即可

或者手动操作：用Activiti Designer打开xxx.bpmn文件，然后右键选择Export Diagram...，在弹出的对话框中设置图片的参数即可，一般使用默认就可以了。

在设计编辑器中保存DemoProcess.bpmn后的项目视图如下：

测试类代码 DemoProcessTest.java

package main.java;

import java.io.FileInputStream;
import java.util.List;
import org.activiti.engine.HistoryService;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.history.HistoricProcessInstance;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;

/**
 * Activiti 5.10 demo
 * @author BruceQin
 *
 */
public class DemoProcessTest {
    // diagrams实际路径
    private static String realPath =
            "D:\\Java~coding~site\\J2EE-IDE\\Workspace\\workspace[indigo-jee]" +
            "\\activiti-demo\\src\\main\\resources\\diagrams";
    public static void main(String[] args) throws Exception {
        // 创建 Activiti流程引擎
        ProcessEngine processEngine = ProcessEngineConfiguration
                .createProcessEngineConfigurationFromResource("activiti.cfg.xml")
                .buildProcessEngine();

        // 取得 Activiti 服务
        RepositoryService repositoryService = processEngine.getRepositoryService();
        RuntimeService runtimeService = processEngine.getRuntimeService();

        // 部署流程定义
        repositoryService
                .createDeployment()
                .addInputStream("DemoProcess.bpmn",new FileInputStream(realPath + "\\DemoProcess.bpmn"))
                .addInputStream("DemoProcess.png",
new FileInputStream(realPath + <a href="file://\\DemoProcess.png">\\DemoProcess.png</a>))
                .deploy();

        // 启动流程实例
        ProcessInstance instance = processEngine
                 .getRuntimeService().startProcessInstanceByKey("DemoProcess");
        String procId = instance.getId();
        System.out.println("procId:"+ procId);

        // 获得第一个任务
        TaskService taskService = processEngine.getTaskService();
        List<Task> tasks = taskService.createTaskQuery().taskDefinitionKey("firstTask").list();
        for (Task task : tasks) {
            System.out.println("Following task is: taskID -" +task.getId()+" taskName -"+ task.getName());
            // 认领任务
            taskService.claim(task.getId(), "testUser");
        }

        // 查看testUser 现在是否能够获取到该任务
        tasks = taskService.createTaskQuery().taskAssignee("testUser").list();
        for (Task task : tasks) {
            System.out.println("Task for testUser: " + task.getName());
            // 完成任务
            taskService.complete(task.getId());
        }
        System.out.println("Number of tasks for testUser: "
                + taskService.createTaskQuery().taskAssignee("testUser").count());


        // 获取并认领第二个任务
        tasks = taskService.createTaskQuery().taskDefinitionKey("secondTask").list();
        for (Task task : tasks) {
            System.out.println("Following task is : taskID -" +task.getId()+" taskName -"+ task.getName());
            taskService.claim(task.getId(), "testUser");
        }

        //完成第二个任务结束结束流程
        for (Task task : tasks) {
            taskService.complete(task.getId());
        }

        // 核实流程是否结束
        HistoryService historyService = processEngine.getHistoryService();
        HistoricProcessInstance historicProcessInstance =
historyService.createHistoricProcessInstanceQuery().processInstanceId(procId).singleResult();
        System.out.println("Process instance end time: " + historicProcessInstance.getEndTime());
    }
}

一搭建环境

1.1 JDK 6+

1.2 Ant 1.8.1+

1.3 Eclipse 3.7+

1.4 Activiti -eclipse designer插件安装

1.4.1 先安装GEF插件

1.4.2 安装SVN插件

1.4.3安装Maven插件

1.4.4 最后安装Activiti -eclipse designer

二开始activiti 5.12.1的第一个demo

2.1 建立activiti-demo工程，选择Activiti Project

2.2 将activiti-demo工程的数据库整合为MySQL

2.3 设计activiti-demo工程的流程

以上详细描述参照Activiti 简易教程一 version5.10（http://blog.csdn.net/yangyi22/article/details/9225849）

测试类代码 DemoProcessTest.java

package main.java;

import java.io.FileInputStream;
import java.util.List;
import org.activiti.engine.HistoryService;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.history.HistoricProcessInstance;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;

public class DemoProcessTest {
    // diagrams实际路径
        private static String realPath =
                "D:\\Java~coding~site\\J2EE-IDE\\Workspace\\workspace[indigo-jee]" +
                "\\activiti-512demo\\src\\main\\resources\\diagrams";
        public static void main(String[] args) throws Exception {
            // 创建 Activiti流程引擎
            //方式一 自动寻找activiti.cfg.xml
            ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

            //方式二 指定加载activiti.cfg.xml
//          ProcessEngine processEngine = ProcessEngineConfiguration
//                  .createProcessEngineConfigurationFromResource("activiti.cfg.xml")
//                  .buildProcessEngine();

            // 取得 Activiti 服务
            RepositoryService repositoryService = processEngine.getRepositoryService();
            RuntimeService runtimeService = processEngine.getRuntimeService();

            // 部署流程定义
            repositoryService
                    .createDeployment()
                    .addInputStream("DemoProcess.bpmn",new FileInputStream(realPath + "\\DemoProcess.bpmn"))
                    .addInputStream("DemoProcess.png", new FileInputStream(realPath + "\\DemoProcess.png"))
                    .deploy();

            // 启动流程实例
            ProcessInstance instance = processEngine
                     .getRuntimeService().startProcessInstanceByKey("DemoProcess");
            String procId = instance.getId();
            System.out.println("procId:"+ procId);

            // 获得第一个任务
            TaskService taskService = processEngine.getTaskService();
            List<Task> tasks = taskService.createTaskQuery().taskDefinitionKey("firstTask").list();
            for (Task task : tasks) {
                System.out.println("Following task is: taskID -" +task.getId()+" taskName -"+ task.getName());
                // 认领任务
                taskService.claim(task.getId(), "testUser");
            }

            // 查看testUser 现在是否能够获取到该任务
            tasks = taskService.createTaskQuery().taskAssignee("testUser").list();
            for (Task task : tasks) {
                System.out.println("Task for testUser: " + task.getName());
                // 完成任务
                taskService.complete(task.getId());
            }
            System.out.println("Number of tasks for testUser: "
                    + taskService.createTaskQuery().taskAssignee("testUser").count());


            // 获取并认领第二个任务
            tasks = taskService.createTaskQuery().taskDefinitionKey("secondTask").list();
            for (Task task : tasks) {
                System.out.println("Following task is : taskID -" +task.getId()+" taskName -"+ task.getName());
                taskService.claim(task.getId(), "testUser");
            }

            //完成第二个任务结束结束流程
            for (Task task : tasks) {
                taskService.complete(task.getId());
            }

            // 核实流程是否结束
            HistoryService historyService = processEngine.getHistoryService();
            HistoricProcessInstance historicProcessInstance =
 historyService.createHistoricProcessInstanceQuery().processInstanceId(procId).singleResult();
            System.out.println("Process instance end time: " + historicProcessInstance.getEndTime());
        }

}

依赖jar包说明

Activiti5.10以后的版本已经去掉第三方的jar包，从官网下载的Activiti5.12.1的依赖包仅仅包含activiti相关的jar，目录libs下的jar包如下：

运行测试代码，会发现少了很多依赖包，我的处理的方法是直接从5.10版本导入缺少的jar包，导入后测试代码通过。

jar包：
