Mule ESB 学习笔记

作者：wxy_fighting 来源：CSDN 发布于 2015-9-24

3340 次浏览

1. 简介

Mule ESB是一个基于Java的轻量级企业服务总线和集成平台，允许开发人员快速便利地连接多个应用，并支持应用间的数据交换。Mule ESB支持集成现有系统而无论其底层采用何种技术，如JMS、Web Services、JDBC、HTTP以及其他技术。

2. 整体结构

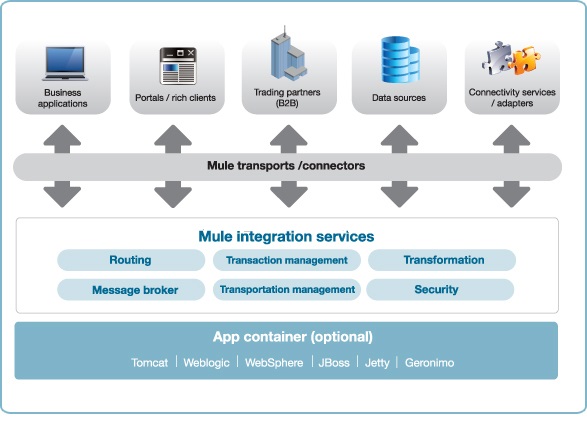

图整体结构

从上图可见，Mule通过Transports/Connectors与外围的异构系统连接，提供Routing（路由）、Transaction Management（事务管理）、Transformation（转换）、Message Broker（消息代理）、Transportation Management（传输管理）、Security（安全）等核心模块。Mule可以单独使用，也可以架设在常用的应用服务器上。

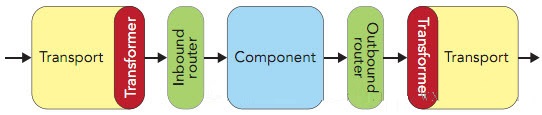

图架构简图

外围系统的服务请求通过Mule ESB的Transport接入，Mule通过Transformer进行数据的格式转换，然后经过Inbound Router进行消息过滤（内部通过配置filter实现）后交给Mule的Component进行业务逻辑处理，处理后的结果通过Outbound Router确定传递给哪个接收方，然后通过Transformer进行数据格式转换，通过Transport连接至接收方，传递信息。

此图描述的是Mule中的一个典型场景的处理过程，涵盖了Mule中的各个关键组件。其中某些处理步骤不是必须的，如Inbound Router、Transformer。后续可以看到一些其他场景的处理。

3. 功能

a. 服务中介

将业务逻辑和消息发送分离

屏蔽服务的消息格式和协议

提供任意位置的服务调用

提供协议桥接

b. 数据转换

在应用间交换不同格式的信息

操作消息的负载内容，包括加密、压缩和编码转换

在异构的传输协议的数据类型间格式化消息

c. 消息路由

基于消息内容和复杂规则路由消息

消息的过滤、聚合以及重新排列序号

d. 服务创建和托管

暴露端点、EJB、Spring Bean以及POJO作为服务

作为轻量级的服务容器进行服务托管

Mule ESB中有一些基本的概念，理解这些基本概念后才能理解Mule的内部机制。从中也可以看到Mule解决问题的基本思路。

4. 基本概念

4.1 Model

Model表示托管各个服务的运行时环境。

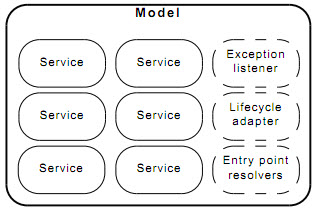

图 Model

4.2 Service

Service是用来处理服务请求的基本单位，它调用各个组件进行服务请求的处理。

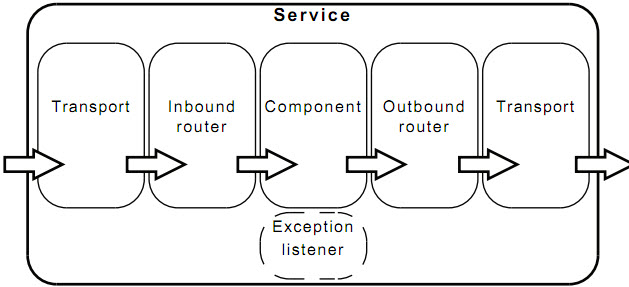

图 Service

4.3 Transport

Transport管理消息的接收和发送，数据转换的过程也是在Transport中通过调用Transformer完成的。

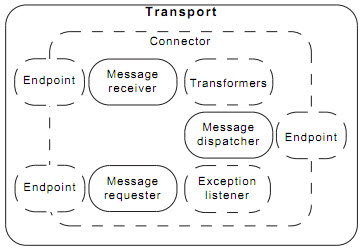

图 Transport

4.3.1 Connector

Connector用于管控特定协议的使用，如HTTP Connector、JMS Connector等。

4.3.2 End-Point

Endpoint用于表示一种协议的特定使用方式，如listening/polling、从中读取、向指定地址写入等，定义了发送和接收消息的通道。Endpoint控制的是底层的实体在Connector中如何被使用。

Endpoint定义于Inbound和Outbound Router中。

4.4 Transformer

Transformer用于转换消息的内容。

图 Transformer

4.5 Router

Router使用Filter基于消息中的属性信息进行消息的分发。

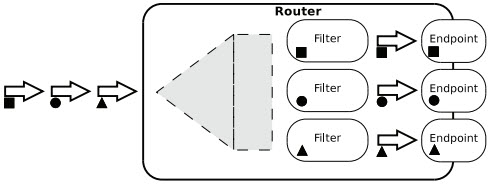

图 Router

Router在Service中的位置决定了Router的性质（inbound、outbound和response）和担任的角色（pass-through、aggregator等）。

4.6 Component

Component是Service的核心部件，是Service的业务逻辑的实现。

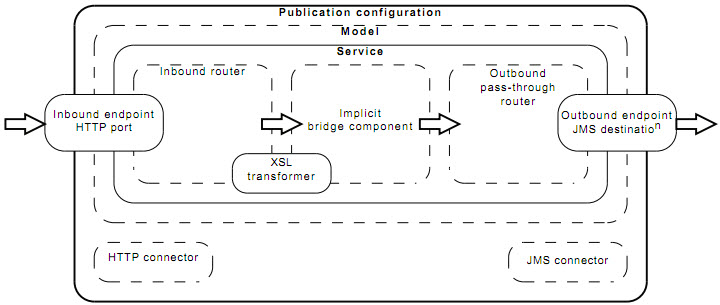

图 Component: implicit bridge component

Component可以是Java Class（POJO、Spring Bean）、Web Service、Script等。

Component可定义自己的生命周期：initialise、start、stop、dispose，不过需要实现Mule的LifeCycle接口。Mule 3.0版本开始提供@PostConstruct和@PreDestroy的注解，对应生命周期的initialise和dispose阶段，不需要实现Mule的LifeCycle接口了。

4.7 Flow（@since 3.0）

Flow是Mule 3.0新引入的，包含一个消息源（Message Source）和多个消息处理器组成的处理器链。

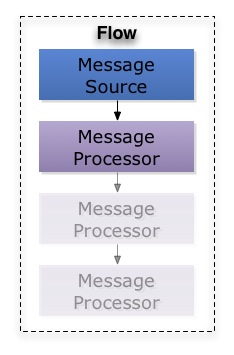

图 Flow

根据实际需求着重检查了一下Mule ESB的消息传递方式。Mule支持常用的几种消息传递方式，能够满足要求。

5. 消息传递方式

5.1 异步方式

异步方式是一种单向调用，调用者不需要获得响应。

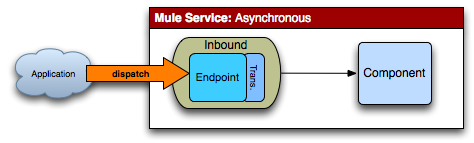

图 Asynchronous

异步方式通过inbound和outbound endpoint的exchange-pattern=”one-way”实现。

使用基本的Stdio Transport验证，通过标准输入传输字符串，将其原样传递给标准输出进行显示。相应配置如下：

<service name="echo">
    <inbound>
        <stdio:inbound-endpoint system="IN" exchange-pattern="one-way" />
    </inbound>

    <component>
        <singleton-object class="demo.mule.umo.StdIo" />
    </component>

    <outbound>
        <pass-through-router>
            <stdio:outbound-endpoint system="OUT" exchange-pattern="one-way" />
        </pass-through-router>
    </outbound>
</service>

运行服务，控制台显示结果如下：

Please enter: Hello, world!
INFO  2010-12-07 19:21:18,877 [ConsoleConnector.dispatcher.1]
    org.mule.lifecycle.AbstractLifecycleManager: Initialising:
    'ConsoleConnector.dispatcher.23255376'. Object is: StdioMessageDispatcher
INFO  2010-12-07 19:21:18,877 [ConsoleConnector.dispatcher.1]
    org.mule.lifecycle.AbstractLifecycleManager: Starting:
    'ConsoleConnector.dispatcher.23255376'. Object is: StdioMessageDispatcher
Hello, world!

其中INFO输出是Mule第一次初始化相应Connector打印出来的，之后调用服务不会再次显示。

异步方式适用于简单的消息传递的场景。

5.2 请求-响应方式

请求-响应方式即请求方调用服务后，服务立即处理并返回响应结果，不需将消息再次传递。

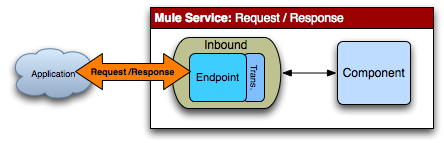

图 Request-Response

请求-响应方式通过input endpoint的exchange-pattern=”request-response”实现，相应配置如下：

<strong>
    <strong>
        <model name="services">
            <service name="echoService">
                <inbound>
                    <inbound-endpoint address="http://localhost:7007/services/Echo"
                        exchange-pattern="request-response">
                        <cxf:jaxws-service />
                    </inbound-endpoint>
                </inbound>
                <component>
                    <singleton-object class="demo.mule.umo.Echo" />
                </component>
            </service>
        </model>
    </strong>
</strong>

上边是通过service配置的，通过flow配置如下：

<flow name="EchoFlow">
    <inbound-endpoint address="http://localhost:7007/services/Echo"
        exchange-pattern="request-response" />
    <cxf:jaxws-service serviceClass="demo.mule.umo.Echo" />
    <component>
        <singleton-object class="demo.mule.umo.Echo" />
    </component>
</flow>

在浏览器中输入“http://localhost:7007/services/Echo/echo/text/hello,world”，浏览器中会显示“hello,world”的输出信息。

请求-响应方式适用于单次服务调用的场景。

5.3 同步方式

同步方式即请求方调用服务后，component将处理结果发送给另一个外部服务处理，并将处理结果反方向返回。

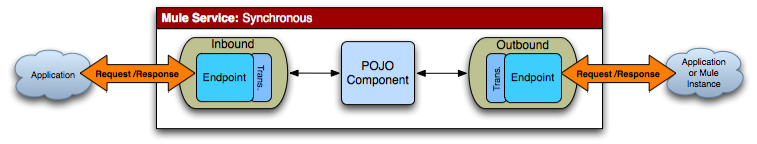

图 Synchronous

同步方式通过inbound和outbound endpoint的exchange-pattern=”request-response”实现，相应配置如下：

<flow name="echo">
    <inbound-endpoint address="http://localhost:7007/services/Echo"
        exchange-pattern="request-response" />
    <cxf:jaxws-service serviceClass="demo.mule.umo.Echo" />
    <component>
        <singleton-object class="demo.mule.umo.StdIo" />
    </component>
    <vm:outbound-endpoint path="vm" exchange-pattern="request-response" />
</flow>
<flow name="vm">
    <vm:inbound-endpoint path="vm" exchange-pattern="request-response" />
    <component>
        <singleton-object class="demo.mule.umo.Vm" />
    </component>
    <stdio:outbound-endpoint system="OUT" exchange-pattern="one-way" />
</flow>

同步方式适用于通过Mule调用远程服务的场景。

5.4 异步请求-响应方式

异步请求-响应方式即请求方调用服务后不需要立即获得返回结果，component将请求发送给其他外围系统处理（可能有多个），全部处理完毕后通过指定的异步应答Router返回给请求方。

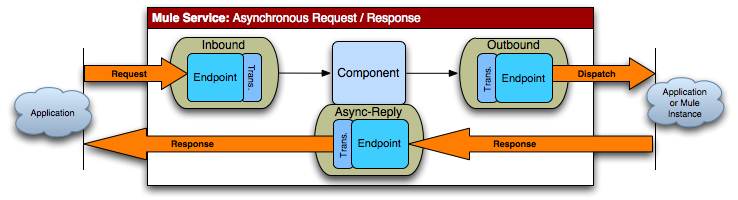

图 Asynchronous Request-Response

异步请求-响应方式通过在OutBound Endpoint中增加reply-to以及增加async-reply节点实现，响应配置如下：

<flow name="echo">
    <inbound-endpoint address="http://localhost:7007/services/Echo"
        exchange-pattern="request-response" />
    <cxf:jaxws-service serviceClass="demo.mule.umo.Echo" />
    <component>
        <singleton-object class="demo.mule.umo.StdIo" />
    </component>
    <vm:outbound-endpoint path="vm" exchange-pattern="request-response" />
</flow>
<flow name="vm">
    <vm:inbound-endpoint path="vm" exchange-pattern="request-response" />
    <component>
        <singleton-object class="demo.mule.umo.Vm" />
    </component>
    <stdio:outbound-endpoint system="OUT" exchange-pattern="one-way" />
</flow>

异步请求-响应方式适用于请求需要被多个远程服务并行处理，结果需要汇总处理后返回的场景。

注：上述代码未运行通过，queue1和queue2获得了请求消息并正常处理，但返回至async-reply时抛出异常，暂未定位到问题。

后将collection-async-reply-router改为single-async-reply-router未报异常，代码示例如下：

<em><service name="async req-rep">
    <inbound>
        <stdio:inbound-endpoint ref="stdioInEndpoint" />
    </inbound>
    <component class="demo.mule.umo.Echo" />
    <outbound>
        <multicasting-router>
            <vm:outbound-endpoint path="async.queue1" exchange-pattern="one-way" />
            <vm:outbound-endpoint path="async.queue2" exchange-pattern="one-way" />
            <reply-to address="vm://reply" />
        </multicasting-router>
    </outbound>
    <async-reply timeout="5000" failOnTimeout="true">
        <vm:inbound-endpoint path="reply" exchange-pattern="one-way" />
        <single-async-reply-router />
    </async-reply>
</service></em>

等有空看看collection-async-reply-router吧，或者自定义router。
