使用BPEL创建Web服务组合

作者：steveyg 来源：CSDN 发布于 2015-9-11

2362 次浏览

为简单起见，本例的Web服务组合只调用一个Web Service API。

本文环境是：Eclipse Juno Release + JRE 1.7 + Tomcat 7.0.29 + BPEL + ODE，Eclipse的安装，JRE环境变量配置和Tomcat配置本文就不讲了。BPEL似乎不能运行于MyEclipse，本人在MyEclipse环境下没有成功，可能跟端口争用有关。

网上BPEL入门的文章大都有问题，或比较老而新版本发生了改变，或其中有些在实施中会遇到的问题，本文则是我花两天时间动手摸索出来的，整理下来以备忘，算是BPEL入门基础，大牛就不用看了。

1、Apache ODE安装和配置

从http://ode.apache.org/下载ode的war文件，本例下载的文件是apache-ode-war-1.3.5.zip，解压这个文件，找到ode.war，放到Tomcat主目录下的webapps目录，然后到“Tomcat主目录\bin”目录下，启动Tomcat服务器，成功启动后，在浏览器里输入http://localhost:8080/ode，如果浏览器里显示如下页面，则说明ode安装成功：

2、BPEL Visual Designer安装

打开Eclipse，点击菜单“Help->Install New Software...”弹出“Install”对话框，点击“Add…”按钮，在弹出的对话框里，Name框里输入“BPEL”，Location框里输入http://download.eclipse.org/bpel/site/，输入完成后点击“OK”按钮。

Eclipse自动列出所有可下载安装的组件，如下图所示：

选中所有三项“BPEL Commons”、“BPEL Visual Designer”和“Runtime Adapter for Apache ODE 1.3”，然后点击“Next”，直到安装完成。

点击Eclipse菜单“File->New->Other”，在Wizards里输入“bpel”，如果出现如下三项，则说明BPEL安装成功：

3、Eclipse ODE服务器配置

尽管可以在创建BPEL工程时创建ODE服务器，但现在仍可以先在Eclipse里配置好ODE服务器，以后使用时更加方便。

Tomcat默认使用的端口号是8080，因此ODE使用8080端口时会有问题，当ODE的宿主服务器Tomcat使用8080端口时，ODE好像也不能使用其它端口而必须使用8080端口。如果服务API和BPEL都在同一台机器上运行，而且都在同一Tomcat目录下，使用ODE部署BPEL时会出现莫明其妙的问题。初步分析，可能是端口号争用，通过很多次尝试，最终找到了解决之道：在另一台机器上使用Tomcat部署服务，在本机上部署BPEL服务组合，另一台机器上的Tomcat和本机的ODE服务器均使用8080端口。

Web Service地址：http://192.168.10.179:8080/Fibonacci/FibonacciPort?WSDL

ODE服务器地址：http://localhost:8080/ode

说明：192.168.10.179不是localhost。

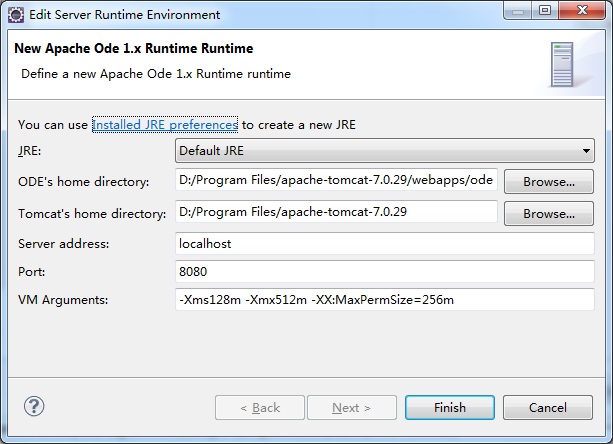

点击Eclipse菜单“Window->Preferences->Server->Runtime Environments”，点击“Add”按钮，在弹出的对话框输入下图所示的内容，其中Tomcat目录为你自己机器上的目录：

点击“Finish”按钮，完成配置。

4、创建BPEL服务组合

第一步，创建 BPEL工程

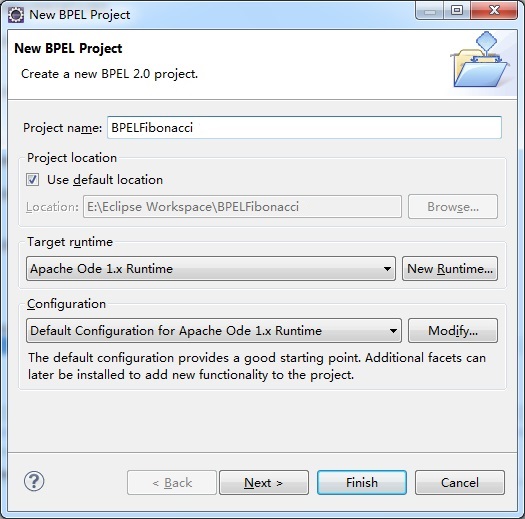

依次点击“File->New->Other”，在Wizards里输入“bpel”，在出现的工程类型中选择“BPEL Project”，点击“Next”，在弹出的对话框里输入工程名称“BPELFibonacci”，如名称，本文调用的Web Service的功能是生成Fibonacci数列，服务器选择“ODE”，如下图所示：

然后点击“Next”，最后击点“Finish”，一个BPEL工程创建完毕。

第二步，创建BPEL Process

在Eclipse的Package Explorer中，右击BPELFibonacci下的“bpelContent”，在弹出的菜单里选择“New->Other”，在弹出对话框的Wizards文本框里输入“bpel”，然后选择列表中的“BPEL Process File”，点击“Next”。

Process Name输入“BPELFibonacci”，Namespace输入http://bpel.sklse.org，然后点击“Next”，弹出如下的对话框：

更改Template为同步，即下拉列表选择“Synchronous BPEL Process”，把Service Address改为http://localhost:8080/ode/processes/BPELFibonacci，其它不变，点击“Next”按钮，然后点击“Finish”按钮，系统为我们创建了Process文件，并自动打开了流程编辑器。

第三步，将服务的WSDL文件加入工程

不论你用什么方式，请将服务的WSDL文件加入到工程的bpelContent文件夹下，请确保WSDL文件中的地址是可用的，也就是说，可通过浏览器访问到这个WSDL文件。本例中，使用的WSDL文件是FibonacciPort.wsdl。

第四步，编辑Process

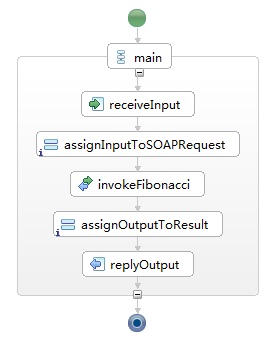

不论初始的流程是什么，通过拖拽“Actions”，拖动两个assign和一个invoke，构成如下图所示的流程图：

第四步A，编辑invoke，创建伙伴链接

流程的核心是执行服务，伙伴链接实际上是指定此流程与哪个服务绑定，被绑定的服务将会被执行。一个服务有输入和输出。

此流程只包含最基本的三个部分：输入、执行和输出，分别对应“receiveInput和assignInputToSOAPRequest”、“invokeFibonacci”以及“replyOutput和assignOutputToResult”。

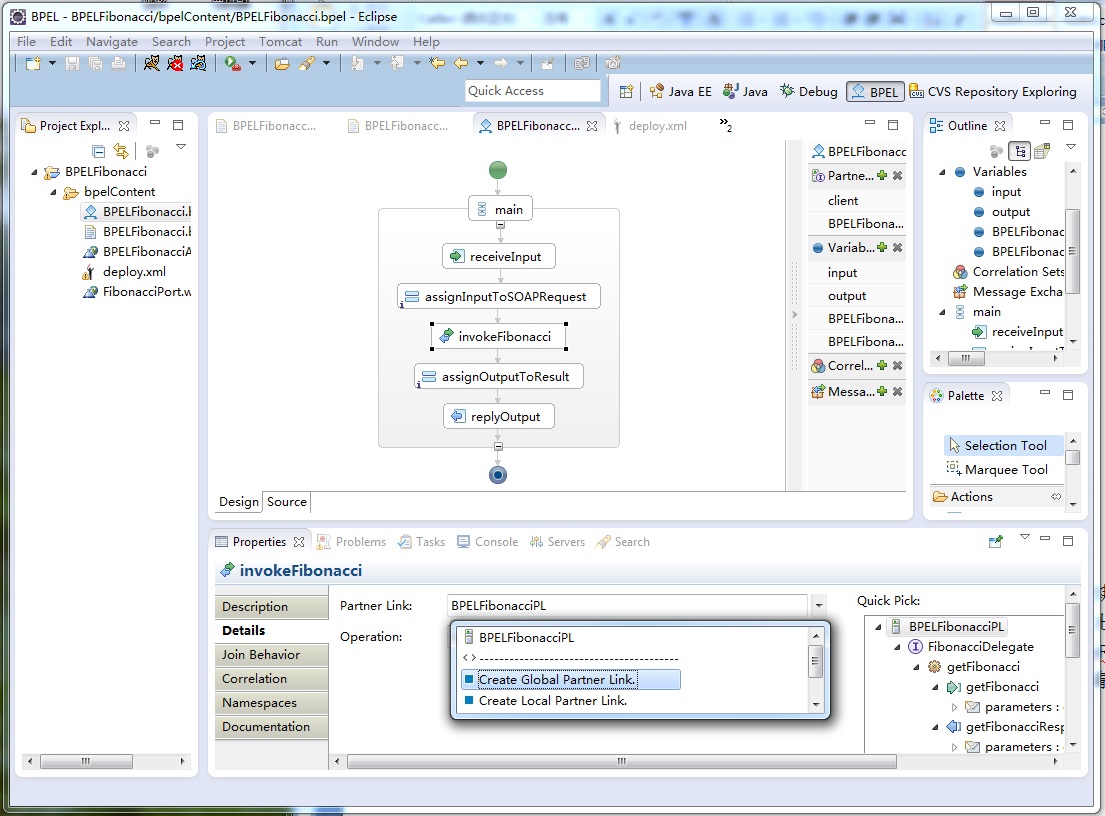

选中“invokeFibonacci”，在Eclipse下方打开“Properties”标签页（如果没有，请点击Eclipse菜单“Window->Show View->Properties”），可看到如下所示的界面：

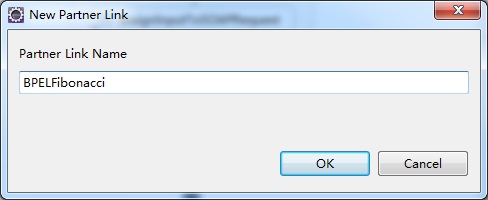

点击“Details”，在右边的面板中点击“Partner Link”文本框后面的下拉三角，选择“Create Global Partner Link”，打开创建链接对话框，首先输入伙伴链接名称“BPELFibonacciPL”：

点击“OK”按钮，然后选择链接到的Web Service，也就是Fibonacci服务：

选择来源和过滤条件为“From Project”和“Show Port Types”，在“Matches”里选择“FibonacciDelegate”，“FibonacciDelegate”的内容会自动出现在“Partner Link Type Structure”下，在这里也选择“FibonacciDelegate”，然后点击“OK”按钮，进入下一步，输入伙伴链接类型名称：

输入“BPELFibonacciPLT”，名称是任意的，然后点击“Next”按钮，输入角色名称“BPELFibonacciRole”，选中下面的Web服务“FibonacciDelegate”，点击“Next”，弹出的对话框里什么都不输入，再点击一次“Finish”，完成了伙伴链接的创建。

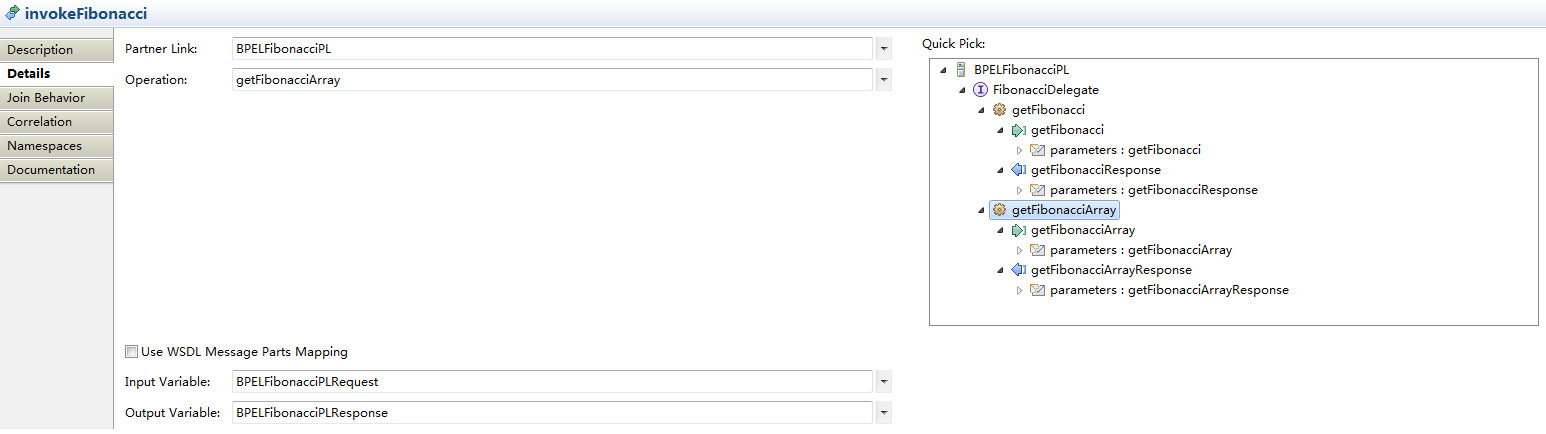

完成后，请选择要执行哪个操作，本例中选择“getFibonacciArray”，也就是获取Fibonacci数列，其设置如下图所示，将输入焦点定位到“Operation”，然后双击右边的“getFibonacciArray”，会自动生成Input和Output变量，这些变量对应的是getFibonacciArray的输入和输入，数据结构与Fibonacci的WSDL中定义的一致。

第四步B，分配输入和输出

Fibonacci有两个Web服务接口，我们选择的是getFibonacciArray，其输入是一个整型(int)数字，大于等于1，表示获取Fibonacci数列的前多少位，输出是字符串(string)类型。

BPEL Project默认的输入类型并不是int而是string，因此我们要将输入类型更改为int，要更改这个类型，必须更改“BPELFibonacciArtifacts.wsdl”文件。

在“Project Explorer”里右击“BPELFibonacciArtifacts.wsdl”，在弹出的菜单里选择“Open With->WSDL Editor”，打开WSDL编辑器，如下图所示：

找到BPELFibonacci下的input，点击右边箭头，在弹出的界面中将input类型string改为int，点击“保存”。由于输出是string类型，所以不用更改。然后，我们就可以分配输入了。

点击“assignInputToSOAPRequest”，展开其属性页，切换到“Details”选项卡，点击“New”新建一个输入分配，“From”选择“input:BPELFibonacciRequestMessage->payload:BPELFibonacciRequest->input：int”，在“To”里选择“BPELFibonacciPLRequest:getFibonacciArray->parameters:getFibonacciArray->arg0:int”,点击保存，会提示是否生成默认的输入，选择是，然后再点击保存，这样就完成了输入的分配。

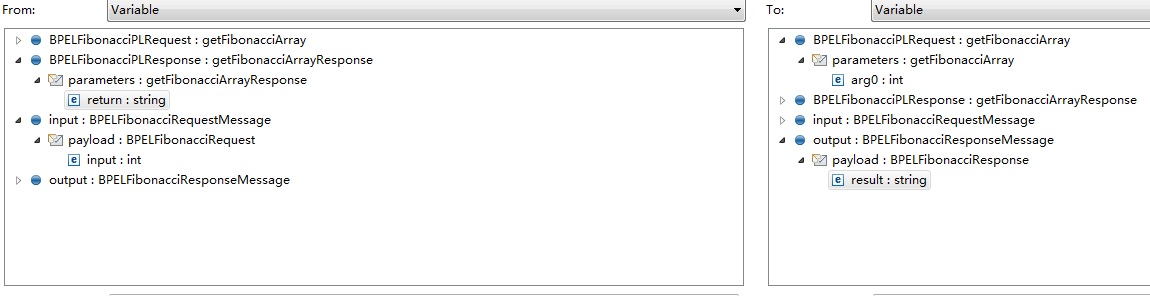

同样对于输出，要注意的是，从伙伴链接的输出到流程的输出，如下图所示：

注

最初创建BPEL Process时输入的Service Address是http://localhost:8080/ode/processes/BPELFibonacci，但是“BPELFibonacciArtifacts.wsdl”文件中最后几行中记录的地址是http://localhost:8080/BPELFibonacci，请以文本方式打开“BPELFibonacciArtifacts.wsdl”，并将这地址改为http://localhost:8080/ode/processes/BPELFibonacci。步骤是：

在“Package Explorer”里右击“BPELFibonacciArtifacts.wsdl”，在弹出的菜单里选择“Open With->Text Editor”，在打开的编辑器里将如下几行代码（通常在最后几行）:

<service name="BPELFibonacciService">
2 <port binding="tns:BPELFibonacciBinding" name="BPELFibonacciPort">
3 <soap:address location="http://localhost:8080/BPELFibonacci"/>
4 </port>
5 </service>

改为:

<service name="BPELFibonacciService">
2 <port binding="tns:BPELFibonacciBinding" name="BPELFibonacciPort">
3 <soap:address location="http://localhost:8080/ode/processes/BPELFibonacci"/>
4 </port>
5 </service>

5、部署

右击“bpelContent”，在弹出的菜单里选择“New->Other->BPEL Deployment Descriptor”，点击“Next”，再点击“Finish”，会自动打开deploy的编辑页面。

在“Inbound Interfaces(Services)”下的“Associated Port”里选择“BPELFibonacciPort”，点击后面的单元格，内容会自动填上。

在“Outbound Interfaces(Invokes)”下的“Associated Port”里选择“FibonacciPort”，点击后面的单元格，内容会自动填上。

点击“保存”。

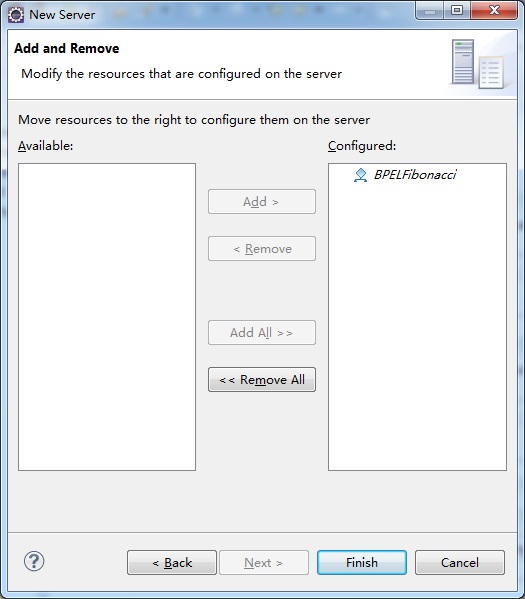

在“Servers”View里，右键菜单选择“New->Server”，在弹出的对话框里选择“ODE v1.x Server”，然后“Next”，再“Next”，在此对话框里将“BPELFibonacci”通过“Add”按钮加入到右边，点击“Finish”。

启动Ode服务器。

6、测试

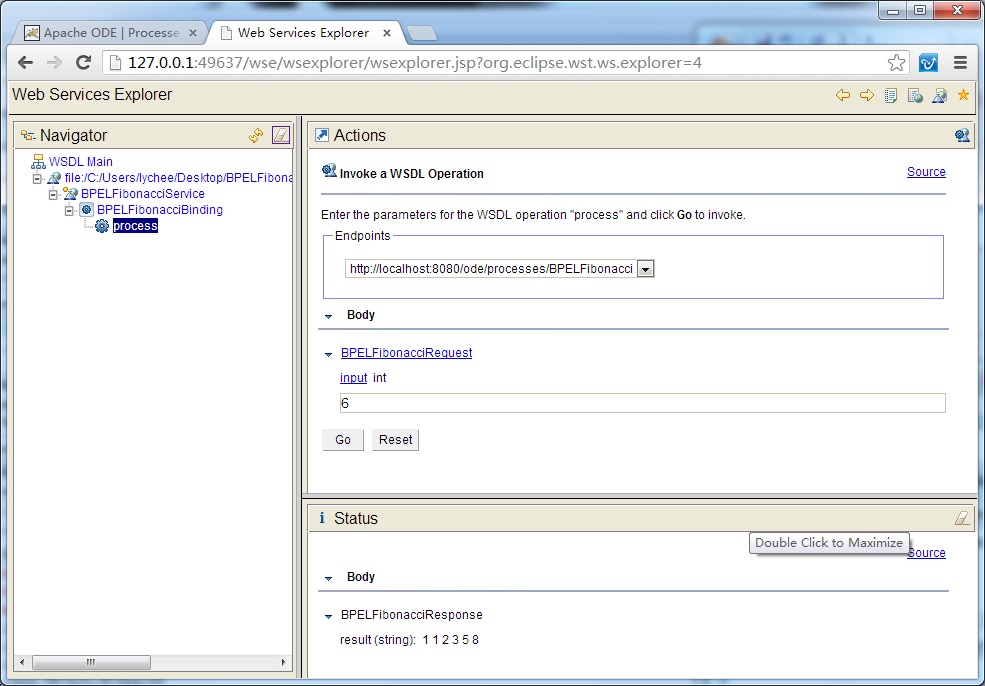

在“Package Explorer”里右击“BPELFibonacciArtifacts.wsdl”，在弹出的菜单里选择“Web Services->Test With Web Services Explorer”，此时会打开浏览器，并加载Web服务，点击“process”，输入“6”，期待的结果是“1 1 2 3 5 8”，结果如下图所示：

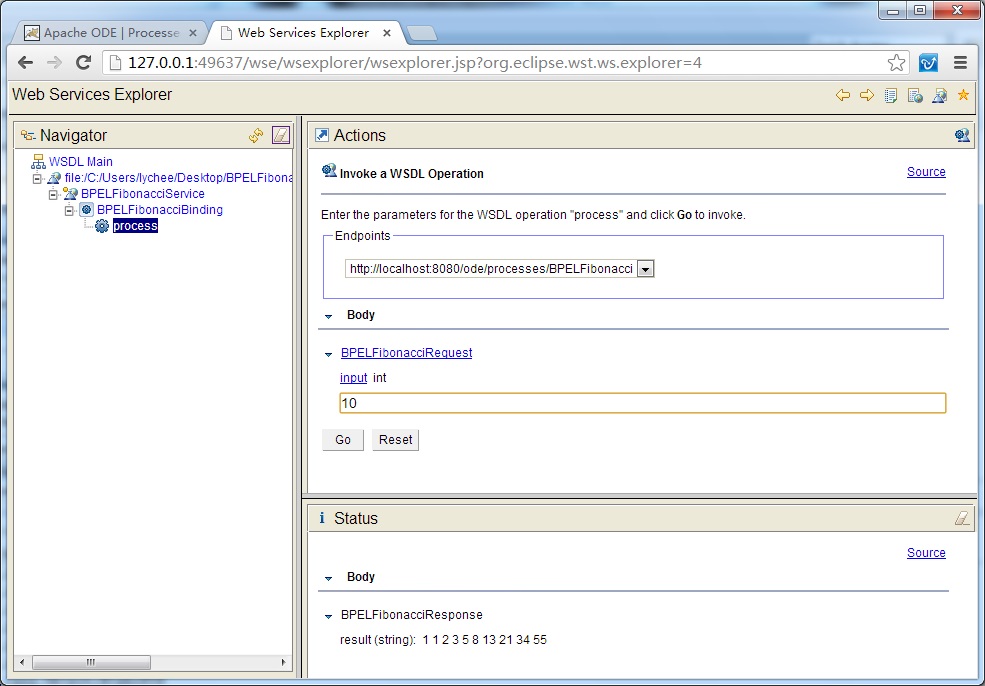

另一个例子，输入10，结果如下图所示：
