设计模式学习之适配器模式

来源:网络 发布于: 2017-5-11
395 次浏览     评价:


在我们平时的开发过程中,适配器模式可以说是经常能见到的设计模式,ListView 和 RecyclerView 的 Adapter 就是典型的适配器模式,当我们在开发时,碰到要在两个完全没有关系的类之间进行交互,第一个解决方案是修改各自类的接口,但是如果无法修改源代码或者其他原因导致无法更改接口,此时怎么办?这种情况我们往往会使用一个 Adapter ,在这两个接口之间创建一个粘合剂接口,将原本无法协作的类进行兼容,而且不用修改原来两个模块的代码,符合开闭原则。

定义及使用场景

定义:适配器模式把一个类的接口变换成客户端所期待的另一种接口,从而使原本因接口不匹配无法在一起工作的两个类可以在一起工作。

使用场景:

1.系统需要使用现有的类,而此类的接口不符合系统的需要,即接口不兼容;

2.想要建立一个可以重复使用的类,用于与一些彼此之间没有太大联系的一些类,包括一些可能在将来引进的类一起工作;

3.需要一个统一的输出接口,而输入端的类型不可预知。

适配器模式从实现方式上分为两种,类适配器和对象适配器,这两种的区别在于实现方式上的不同,一种采用继承,一种采用组合的方式。

另外从使用目的上来说,也可以分为两种,特殊适配器和缺省适配器,这两种的区别在于使用目的上的不同,一种为了复用原有的代码并适配当前的接口,一种为了提供缺省的实现,避免子类需要实现不该实现的方法。

UML类图

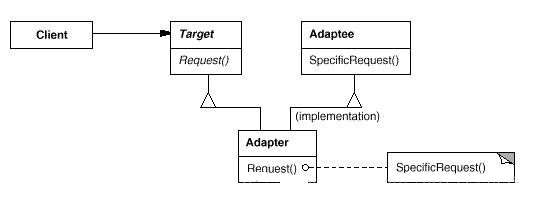

适配器模式分为两种,即类适配器模式与对象适配器模式。以下是类适配器的UML图。

(1)Target:目标角色,也就是所期待得到的接口。注意:由于这里讨论的是类适配器模式,因此目标不可以是类。

(2)Adaptee:现在需要适配的接口。

(3)Adapter:适配器角色,也就是本模式的核心。适配器把源接口转换成目标接口。显然,这一角色不可以是接口,而必须是具体类。

适配器模式通用代码

类适配器模式

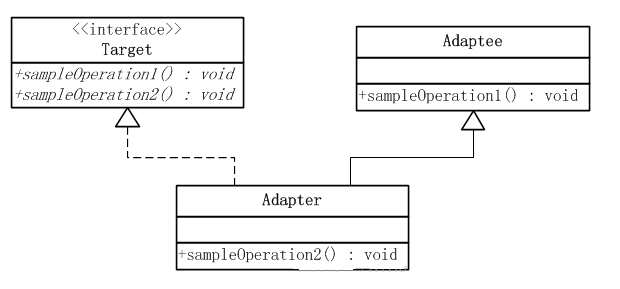

在上图中可以看出,Adaptee类并没有sampleOperation2()方法,而客户端则期待这个方法。为使客户端能够使用Adaptee类,提供一个中间环节,即类Adapter,把Adaptee的API与Target类的API衔接起来,Adapter与Adaptee是继承关系。

类的适配器模式把适配的类的API转换成为目标类的API

public interface Target {
/**
* 这是源类Adaptee也有的方法
*/
public void sampleOperation1();
/**
* 这是源类Adapteee没有的方法
*/
public void sampleOperation2();
}

上面给出的是目标角色的源代码,这个角色是以一个Java接口的形式实现的。可以看出,这个接口声明了两个方法:sampleOperation1()和sampleOperation2()。而源角色Adaptee是一个具体类,它有一个sampleOperation1()方法,但是没有sampleOperation2()方法。

public class Adaptee {

public void sampleOperation1(){}

}

适配器角色Adapter扩展了Adaptee,同时又实现了目标(Target)接口。由于Adaptee没有提供sampleOperation2()方法,而目标接口又要求这个方法,因此适配器角色Adapter实现了这个方法。

public class Adapter extends Adaptee implements Target {
/**
* 由于源类Adaptee没有方法sampleOperation2()
* 因此适配器补充上这个方法
*/
@Override
public void sampleOperation2() {
//写相关的代码
}

}

对象适配器模式

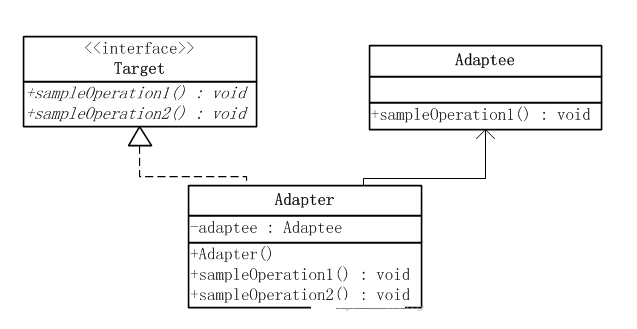

从上图可以看出,Adaptee类并没有sampleOperation2()方法,而客户端则期待这个方法。为使客户端能够使用Adaptee类,需要提供一个包装(Wrapper)类Adapter。这个包装类包装了一个Adaptee的实例,从而此包装类能够把Adaptee的API与Target类的API衔接起来。Adapter与Adaptee是委派关系,这决定了适配器模式是对象的。

public interface Target {
/**
* 这是源类Adaptee也有的方法
*/
public void sampleOperation1();
/**
* 这是源类Adapteee没有的方法
*/
public void sampleOperation2();
}

public class Adaptee {

public void sampleOperation1(){}

}

public class Adapter {
private Adaptee adaptee;

public Adapter(Adaptee adaptee){
this.adaptee = adaptee;
}
/**
* 源类Adaptee有方法sampleOperation1
* 因此适配器类直接委派即可
*/
public void sampleOperation1(){
this.adaptee.sampleOperation1();
}
/**
* 源类Adaptee没有方法sampleOperation2
* 因此由适配器类需要补充此方法
*/
public void sampleOperation2(){
//写相关的代码
}
}

类适配器和对象适配器的权衡

类适配器使用对象继承的方式,是静态的定义方式;而对象适配器使用对象组合的方式,是动态组合的方式。

1.对于类适配器,由于适配器直接继承了Adaptee,使得适配器不能和Adaptee的子类一起工作,因为继承是静态的关系,当适配器继承了Adaptee后,就不可能再去处理 Adaptee的子类了。

对于对象适配器,一个适配器可以把多种不同的源适配到同一个目标。换言之,同一个适配器可以把源类和它的子类都适配到目标接口。因为对象适配器采用的是对象组合的关系,只要对象类型正确,是不是子类都无所谓。

2.对于类适配器,适配器可以重定义Adaptee的部分行为,相当于子类覆盖父类的部分实现方法。

对于对象适配器,要重定义Adaptee的行为比较困难,这种情况下,需要定义Adaptee的子类来实现重定义,然后让适配器组合子类。虽然重定义Adaptee的行为比较困难,但是想要增加一些新的行为则方便的很,而且新增加的行为可同时适用于所有的源。

3.对于类适配器,仅仅引入了一个对象,并不需要额外的引用来间接得到Adaptee。

对于对象适配器,需要额外的引用来间接得到Adaptee。

建议尽量使用对象适配器的实现方式,多用合成/聚合、少用继承。当然,具体问题具体分析,根据需要来选用实现方式,最适合的才是最好的。

使用适配器模式克服观察者模式的缺点

观察者模式的一个缺点,即如果一个现有的类没有实现Observer接口,那么我们就无法将这个类作为观察者加入到被观察者的观察者列表中

举个例子,比如我们希望将HashMap这个类加到观察者列表里,在被观察者产生变化时,假设我们要清空整个map。但是Observable的观察者列表只认识Observer这个接口,它不认识HashMap,这种情况下,我们就可以使用类适配器的方式将我们的HashMap进行改造,类适配器采用继承的方式,那么我们写出如下适配器。

public class HashMapObserverAdapter<K, V> extends HashMap<K, V> implements Observer{

public void update(Observable o, Object arg) {
//被观察者变化时,清空Map
super.clear();
}

}

即我们继承我们希望复用其功能的类,并且实现我们想适配的接口,在这里就是Observer,那么就会产生一个适配器,这个适配器具有原有类(即HashMap)的功能,又具有观察者接口,所以这个适配器现在可以加入到观察者列表了。

然而类适配器的明显缺点就是JAVA单继承的限制,当我们要适配的对象是两个类的时候,我们是不可能用adapter继承两个类的,所以就有了组合模式。

例如,假设我们现在有一个user类

public class User extends BaseEntity{
private Integer id;
private String name;
public Integer getId() {
return id;
}
public void setId(Integer id) {
this.id = id;
}
public String getName() {
return name;
}
public void setName(String name) {
this.name = name;
}
}

我们可以看到User已经有了一个父类,此时假设我想使得User具有被观察者的功能那么User还要继承Observable类,这明显是不可能的,因为违反了单继承的原则。

那么,你可能会有这样的想法,那就是让User不继承BaseEntity,把BaseEntity里面的代码全部挪动到User类中,或者我不继承Observable了,把Observable里面的代码全部挪到User类里面。

但是做是非常糟糕的,比如我们项目要针对BaseEntity的子类进行一些统一的处理,这时候如果User没继承BaseEntity,那么你就会遗漏掉这个类,破坏继承体系。

如果你不继承Observable,而是把Observable里面的代码全部挪到User类里面,假设我现在不仅User类可以被观察了,我的Person类,Employee都能被观察了,那你就要把Observable的代码COPY三次到这三个类里面,无疑违反了代码复用的原则。

出于这样的考虑,我们采用对象适配器进行如下修改

//我们继承User,组合Observable.
public class ObservableUser extends User{

private Observable observable = new Observable();

public synchronized void addObserver(Observer o) {
observable.addObserver(o);
}

public synchronized void deleteObserver(Observer o) {
observable.deleteObserver(o);
}

public void notifyObservers() {
observable.notifyObservers();
}

public void notifyObservers(Object arg) {
observable.notifyObservers(arg);
}

public synchronized void deleteObservers() {
observable.deleteObservers();
}

protected synchronized void setChanged() {
observable.setChanged();
}

protected synchronized void clearChanged() {
observable.clearChanged();
}

public synchronized boolean hasChanged() {
return observable.hasChanged();
}

public synchronized int countObservers() {
return observable.countObservers();
}


}

为了维持项目中的继承体系 ,我们继承User,而不是继承Observable,另外如果想让ObservableUser具有User的属性,则需要将User的属性改为protected。

当然这里的写法也不是很好,因为我们要是还有Person,Employee类都要具有可观察的功能的话,那些Observable的方法我们还要再复制一遍。

于是我们又进行如下修改:

//我们扩展BaseEntity,适配出来一个可观察的实体基类
public class BaseObservableEntity extends BaseEntity{

private Observable observable = new Observable();

public synchronized void addObserver(Observer o) {
observable.addObserver(o);
}

public synchronized void deleteObserver(Observer o) {
observable.deleteObserver(o);
}

public void notifyObservers() {
observable.notifyObservers();
}

public void notifyObservers(Object arg) {
observable.notifyObservers(arg);
}

public synchronized void deleteObservers() {
observable.deleteObservers();
}

protected synchronized void setChanged() {
observable.setChanged();
}

protected synchronized void clearChanged() {
observable.clearChanged();
}

public synchronized boolean hasChanged() {
return observable.hasChanged();
}

public synchronized int countObservers() {
return observable.countObservers();
}

}

现在我们的User,Person,Employee要是想具有可被观察的功能,那就改去继承我们适配好的BaseObservableEntity就好了,而且由于BaseObservableEntity继承了BaseEntity,所以他们三个依然处于我们实体的继承体系中,而且由于我们的BaseObservableEntity是新增的扩展基类,所以不会对原来的继承体系造成破坏。

定制适配器与缺省适配器

根据目的的不同,适配器模式也可以分为两种,那么上述便是第一种,可称为定制适配器,还有另外一种称为缺省适配器。

先来说一下最小接口原则,这个原则所表达的思想是说接口的行为应该尽量的少,如果没做到这个原则,就会出现实现这个接口的子类,很可能出现很多方法是空着的情况,因为你的接口设计的过大,导致接口中原本不该出现的方法出现了,结果现在子类根本用不上这个方法,但由于JAVA语言规则的原因,实现一个接口必须实现它的全部方法,所以我们的子类不得不被迫写一堆空方法在那,只为了编译通过。

所以为了解决这一问题,缺省适配器就出现了。比如我们有如下接口。

public interface Person {

void talk();

void listen();

void work();

}

这个接口表示了人可以说话,听和工作,但如果是一个无业游民,他们又必须继承Person,导致work是空实现,所以用缺省适配器来解决问题

public class DefaultPerson implements Person{

public void talk() {
}

public void listen() {
}

public void work() {
}

}

我们创造一个Person接口的默认实现,它里面都是一些默认的方法,当然这里因为没什么可写的就空着了,实际当中可能会加入一些默认情况下的操作,比如如果方法返回结果整数,那么我们在缺省适配器中可以默认返回个0。

这样就可以继承这个默认的适配器(DefaultPerson),然后覆盖掉需要复写的方法就行。

这种情况其实蛮多的,因为接口设计的最小化只是理想状态,难免会有一些实现类,对其中某些方法不感兴趣,这时候,如果方法过多,子类也很多,并且子类的大部分方法都是空着的,那么就可以采取这种方式了。

ListView中的适配器模式

在Android开发过程中,ListView的Adapter是我们最为常见的类型之一。一般的用法大致如下:

// 代码省略
ListView myListView = (ListView)findViewById(listview_id);
// 设置适配器
myListView.setAdapter(new MyAdapter(context, myDatas));

// 适配器
public class MyAdapter extends BaseAdapter{

private LayoutInflater mInflater;
List<String> mDatas ;

public MyAdapter(Context context, List<String> datas){
this.mInflater = LayoutInflater.from(context);
mDatas = datas ;
}
@Override
public int getCount() {
return mDatas.size();
}

@Override
public String getItem(int pos) {
return mDatas.get(pos);
}

@Override
public long getItemId(int pos) {
return pos;
}

// 解析、设置、缓存convertView以及相关内容
@Override
public View getView(int position, View convertView, ViewGroup parent) {
ViewHolder holder = null;
// Item View的复用
if (convertView == null) {
holder = new ViewHolder();
convertView = mInflater.inflate(R.layout.my_listview_item, null);
// 获取title
holder.title = (TextView)convertView.findViewById(R.id.title);
convertView.setTag(holder);
} else {
holder = (ViewHolder)convertView.getTag();
}
holder.title.setText(mDatas.get(position));
return convertView;
}

}

这看起来似乎还挺麻烦的,看到这里我们不禁要问,ListView为什么要使用Adapter模式呢?

我们知道,作为最重要的View,ListView需要能够显示各式各样的视图,每个人需要的显示效果各不相同,显示的数据类型、数量等也千变万化。那么如何隔离这种变化尤为重要。

Android的做法是增加一个Adapter层来应对变化,将ListView需要的接口抽象到Adapter对象中,这样只要用户实现了Adapter的接口,ListView就可以按照用户设定的显示效果、数量、数据来显示特定的Item View。

通过代理数据集来告知ListView数据的个数( getCount函数 )以及每个数据的类型( getItem函数 ),最重要的是要解决Item View的输出。Item View千变万化,但终究它都是View类型,Adapter统一将Item View输出为View ( getView函数 ),这样就很好的应对了Item View的可变性。

那么ListView是如何通过Adapter模式 ( 不止Adapter模式 )来运作的呢 ?我们一起来看一看。

ListView继承自AbsListView,Adapter定义在AbsListView中,我们看一看这个类。

public abstract class AbsListView extends AdapterView<ListAdapter> implements TextWatcher,
ViewTreeObserver.OnGlobalLayoutListener, Filter.FilterListener,
ViewTreeObserver.OnTouchModeChangeListener,
RemoteViewsAdapter.RemoteAdapterConnectionCallback {

ListAdapter mAdapter ;

// 关联到Window时调用的函数
@Override
protected void onAttachedToWindow() {
super.onAttachedToWindow();
// 代码省略
// 给适配器注册一个观察者,该模式下一篇介绍。
if (mAdapter != null && mDataSetObserver == null) {
mDataSetObserver = new AdapterDataSetObserver();
mAdapter.registerDataSetObserver(mDataSetObserver);

// Data may have changed while we were detached. Refresh.
mDataChanged = true;
mOldItemCount = mItemCount
// 获取Item的数量,调用的是mAdapter的getCount方法
mItemCount = mAdapter.getCount();
}
mIsAttached = true;
}

/**
* 子类需要覆写layoutChildren()函数来布局child view,也就是Item View
*/
@Override
protected void onLayout(boolean changed, int l, int t, int r, int b) {
super.onLayout(changed, l, t, r, b);
mInLayout = true;
if (changed) {
int childCount = getChildCount();
for (int i = 0; i < childCount; i++) {
getChildAt(i).forceLayout();
}
mRecycler.markChildrenDirty();
}

if (mFastScroller != null && mItemCount != mOldItemCount) {
mFastScroller.onItemCountChanged(mOldItemCount, mItemCount);
}
// 布局Child View
layoutChildren();
mInLayout = false;

mOverscrollMax = (b - t) / OVERSCROLL_LIMIT_DIVISOR;
}

// 获取一个Item View
View obtainView(int position, boolean[] isScrap) {
isScrap[0] = false;
View scrapView;
// 从缓存的Item View中获取,ListView的复用机制就在这里
scrapView = mRecycler.getScrapView(position);

View child;
if (scrapView != null) {
// 代码省略
child = mAdapter.getView(position, scrapView, this);
// 代码省略
} else {
child = mAdapter.getView(position, null, this);
// 代码省略
}

return child;
}
}

AbsListView定义了集合视图的框架,比如Adapter模式的应用、复用Item View的逻辑、布局Item View的逻辑等。子类只需要覆写特定的方法即可实现集合视图的功能,例如ListView。

ListView中的相关方法。

@Override
protected void layoutChildren() {
// 代码省略

try {
super.layoutChildren();
invalidate();
// 代码省略
// 根据布局模式来布局Item View
switch (mLayoutMode) {
case LAYOUT_SET_SELECTION:
if (newSel != null) {
sel = fillFromSelection(newSel.getTop(), childrenTop, childrenBottom);
} else {
sel = fillFromMiddle(childrenTop, childrenBottom);
}
break;
case LAYOUT_SYNC:
sel = fillSpecific(mSyncPosition, mSpecificTop);
break;
case LAYOUT_FORCE_BOTTOM:
sel = fillUp(mItemCount - 1, childrenBottom);
adjustViewsUpOrDown();
break;
case LAYOUT_FORCE_TOP:
mFirstPosition = 0;
sel = fillFromTop(childrenTop);
adjustViewsUpOrDown();
break;
case LAYOUT_SPECIFIC:
sel = fillSpecific(reconcileSelectedPosition(), mSpecificTop);
break;
case LAYOUT_MOVE_SELECTION:
sel = moveSelection(oldSel, newSel, delta, childrenTop, childrenBottom);
break;
default:
// 代码省略
break;
}

}

// 从上到下填充Item View [ 只是其中一种填充方式 ]
private View fillDown(int pos, int nextTop) {
View selectedView = null;

int end = (mBottom - mTop);
if ((mGroupFlags & CLIP_TO_PADDING_MASK) == CLIP_TO_PADDING_MASK) {
end -= mListPadding.bottom;
}

while (nextTop < end && pos < mItemCount) {
// is this the selected item?
boolean selected = pos == mSelectedPosition;
View child = makeAndAddView(pos, nextTop, true, mListPadding.left, selected);

nextTop = child.getBottom() + mDividerHeight;
if (selected) {
selectedView = child;
}
pos++;
}

return selectedView;
}

// 添加Item View
private View makeAndAddView(int position, int y, boolean flow, int childrenLeft,
boolean selected) {
View child;

// 代码省略
// Make a new view for this position, or convert an unused view if possible
child = obtainView(position, mIsScrap);

// This needs to be positioned and measured
setupChild(child, position, y, flow, childrenLeft, selected, mIsScrap[0]);

return child;
}

ListView覆写了AbsListView中的layoutChilden函数,在该函数中根据布局模式来布局Item View。Item View的个数、样式都通过Adapter对应的方法来获取,获取个数、Item View之后,将这些Item View布局到ListView对应的坐标上,再加上Item View的复用机制,整个ListView就基本运转起来了。

当然这里的Adapter并不是经典的适配器模式,但是却是对象适配器模式的优秀示例,也很好的体现了面向对象的一些基本原则。这里的Target角色和Adapter角色融合在一起,Adapter中的方法就是目标方法;而Adaptee角色就是ListView的数据集与Item View,Adapter代理数据集,从而获取到数据集的个数、元素。

通过增加Adapter一层来将Item View的操作抽象起来,ListView等集合视图通过Adapter对象获得Item的个数、数据元素、Item View等,从而达到适配各种数据、各种Item视图的效果。因为Item View和数据类型千变万化,Android的架构师们将这些变化的部分交给用户来处理,通过getCount、getItem、getView等几个方法抽象出来,也就是将Item View的构造过程交给用户来处理,灵活地运用了适配器模式,达到了无限适配、拥抱变化的目的。

总结

适配器模式的优点

1.更好的复用性

系统需要使用现有的类,而此类的接口不符合系统的需要。那么通过适配器模式就可以让这些功能得到更好的复用。

2.更好的扩展性

在实现适配器功能的时候,可以调用自己开发的功能,从而自然地扩展系统的功能。

适配器模式的缺点

过多的使用适配器,会让系统非常零乱,不易整体进行把握。比如,明明看到调用的是A接口,其实内部被适配成了B接口的实现,一个系统如果太多出现这种情况,无异于一场灾难。因此如果不是很有必要,可以不使用适配器,而是直接对系统进行重构。


395 次浏览  评价: 差  订阅 捐助
相关文章

为什么要做持续部署?
剖析“持续交付”:五个核心实践
集成与构建指南
持续集成工具的选择-装载

相关文档

持续集成介绍
使用Hudson持续集成
持续集成之-依赖管理
IPD集成产品开发管理
相关课程

配置管理、日构建与持续集成
软件架构设计方法、案例与实践
单元测试、重构及持续集成
基于Android的单元、性能测试
每天2个文档/视频
扫描微信二维码订阅
订阅技术月刊
获得每月300个技术资源



关于我们 | 联系我们 | 京ICP备10020922号 京公海网安备110108001071号
