我所理解的设计模式(二)

火龙果软件    发布于 2014-02-20


五、适配器模式(Adapter Pattern)

解决的问题:

适配器模式把一个类的接口变换成客户端所期待的另一种接口,从而使原本接口不匹配而无法在一起工作的两个类能够在一起工作。比如说我的hp笔记本,美国产品,人家美国的电压是110V的,而我们中国的电压是220V,要在中国能使用,必须找个变压器转一下电压才可以。这个变压器就是个适配器。

适配器模式有类适配器和对象适配器两种模式,我们将分别讨论。

类适配器:

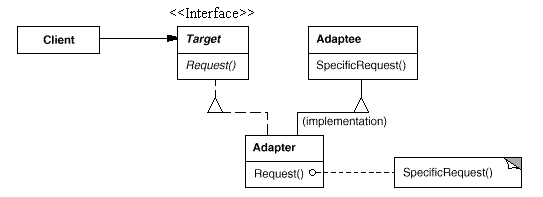

由图中可以看出,Adaptee类没有Request方法,而客户期待这个方法。为了使客户能够使用Adaptee类,提供一个中间环节,即类Adapter类,Adapter类实现了Target接口,并继承自Adaptee,Adapter类的Request方法重新封装了Adaptee的SpecificRequest方法,实现了适配的目的。

因为Adapter与Adaptee是继承的关系,所以这决定了这个适配器模式是类的。

该适配器模式所涉及的角色包括:

目标(Target)角色:这是客户所期待的接口。因为C#不支持多继承,所以Target必须是接口,不可以是类。

源(Adaptee)角色:需要适配的类。

适配器(Adapter)角色:把源接口转换成目标接口。这一角色必须是类

简单实现:

#include<iostream>
using namespace std;
// "ITarget"
class Target
{
public:
// Methods
virtual void Request(){};
};
// "Adaptee"
class Adaptee
{
public:
// Methods
void SpecificRequest()
{
cout<<"Called SpecificRequest()"<<endl;
}
};
// "Adapter"
class Adapter : public Adaptee, public Target
{
public:
// Implements ITarget interface
void Request()
{
// Possibly do some data manipulation
// and then call SpecificRequest
this->SpecificRequest();
}
};int main()
{
// Create adapter and place a request
Target *t = new Adapter();
t->Request();
return 0;
}

对象适配器:

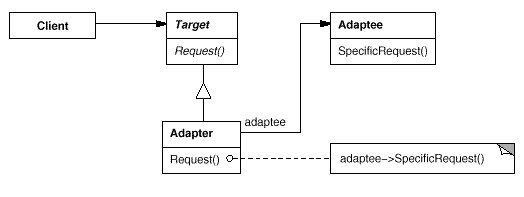

从图中可以看出:客户端需要调用Request方法,而Adaptee没有该方法,为了使客户端能够使用Adaptee类,需要提供一个包装(Wrapper)类Adapter。这个包装类包装了一个Adaptee的实例,从而将客户端与Adaptee衔接起来。由于Adapter与Adaptee是委派关系,这决定了这个适配器模式是对象的。

该适配器模式所涉及的角色包括:

目标(Target)角色:这是客户所期待的接口。目标可以是具体的或抽象的类,也可以是接口。

源(Adaptee)角色:需要适配的类。

适配器(Adapter)角色:通过在内部包装(Wrap)一个Adaptee对象,把源接口转换成目标接口。

简单实现:

#include<iostream>
using namespace std;
// "ITarget"
class Target
{
public:
// Methods
virtual void Request(){};
};
// "Adaptee"
class Adaptee
{
public:
// Methods
void SpecificRequest()
{
cout<<"Called SpecificRequest()"<<endl;
}
};
// "Adapter"
class Adapter : public Target
{
private:
Adaptee *adaptee;
public:
Adapter()
{
adaptee = new Adaptee();
}
// Implements ITarget interface
void Request()
{
// Possibly do some data manipulation
// and then call SpecificRequest
adaptee->SpecificRequest();
}
};int main()
{
// Create adapter and place a request
Target *t = new Adapter();
t->Request();
return 0;
}

缺省适配器:

缺省适配器模式是一种特殊的适配器模式,但这个适配器是由一个抽象类实现的,并且在抽象类中要实现目标接口中所规定的所有方法,但很多方法的实现都是“平庸”的实现,也就是说,这些方法都是空方法。而具体的子类都要继承此抽象类。
简单实现:

#include<iostream>
using namespace std;class Target {
public:
virtual void f1(){};
virtual void f2(){};
virtual void f3(){};
};
class DefaultAdapter : public Target
{
public:
void f1() {
}
void f2() {
}
void f3() {
}
};
class MyInteresting :public DefaultAdapter
{
public:
void f3(){
cout<<"呵呵,我就对f3()方法感兴趣,别的不管了!"<<endl;
}
};
int main()
{
// Create adapter and place a request
Target *t = new MyInteresting();
t->f3();
return 0;
}

实现要点:

1.Adapter模式主要应用于“希望复用一些现存的类,但是接口又与复用环境要求不一致的情况”,在遗留代码复用、类库迁移等方面非常有用。

2.Adapter模式有对象适配器和类适配器两种形式的实现结构,但是类适配器采用“多继承”的实现方式,带来了不良的高耦合,所以一般不推荐使用。对象适配器采用“对象组合”的方式,更符合松耦合精神。

3.Adapter模式的实现可以非常的灵活,不必拘泥于GOF23中定义的两种结构。例如,完全可以将Adapter模式中的“现存对象”作为新的接口方法参数,来达到适配的目的。

4.Adapter模式本身要求我们尽可能地使用“面向接口的编程”风格,这样才能在后期很方便的适配。

使用场景:

在以下各种情况下使用适配器模式:

1.系统需要使用现有的类,而此类的接口不符合系统的需要。

2.想要建立一个可以重复使用的类,用于与一些彼此之间没有太大关联的一些类,包括一些可能在将来引进的类一起工作。这些源类不一定有很复杂的接口。

3.(对对象适配器而言)在设计里,需要改变多个已有子类的接口,如果使用类的适配器模式,就要针对每一个子类做一个适配器,而这不太实际。

六、组合模式(Composite Pattern)

解决的问题:

我们PC用到的文件系统,其实就是我们数据结构里的树形结构,我们处理树中的每个节点时,其实不用考虑他是叶子节点还是根节点,因为他们的成员函数都是一样的,这个就是组合模式的精髓。他模糊了简单元素和复杂元素的概念,客户程序可以向处理简单元素一样来处理复杂元素,从而使得客户程序与复杂元素的内部结构解耦。

将对象组合成树形结构以表示“部分-整体”的层次结构。组合模式使得用户对单个对象和组合对象的使用具有一致性。

注明:树形结构里的叶子节点也有左右孩子,只不过他的孩子都是空。

概述

组合模式的实现根据所实现接口的区别分为两种形式,分别称为安全模式和透明模式。组合模式可以不提供父对象的管理方法,但组合模式必须在合适的地方提供子对象的管理方法(诸如:add、remove、getChild等)。

透明方式

作为第一种选择,在Component里面声明所有的用来管理子类对象的方法,包括add()、remove(),以及getChild()方法。这样做的好处是所有的构件类都有相同的接口。在客户端看来,树叶类对象与合成类对象的区别起码在接口层次上消失了,客户端可以同等同的对待所有的对象。这就是透明形式的组合模式。

这个选择的缺点是不够安全,因为树叶类对象和合成类对象在本质上是有区别的。树叶类对象不可能有下一个层次的对象,因此add()、remove()以及getChild()方法没有意义,是在编译时期不会出错,而只会在运行时期才会出错或者说识别出来。

安全方式

第二种选择是在Composite类里面声明所有的用来管理子类对象的方法。这样的做法是安全的做法,因为树叶类型的对象根本就没有管理子类对象的方法,因此,如果客户端对树叶类对象使用这些方法时,程序会在编译时期出错。

这个选择的缺点是不够透明,因为树叶类和合成类将具有不同的接口。

这两个形式各有优缺点,需要根据软件的具体情况做出取舍决定。

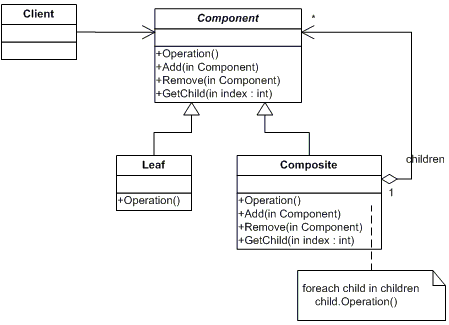

类图结构及样例实现:

这里给出安全方式的组合模式的类图结构和样例实现,透明方式就是在叶子节点的add()/remove()/GetChild()均有实现,不过是无意义的实现。大部分应用都是基于透明模式的,因为这样代码可以重用。

安全方式的组合模式:

这种形式涉及到三个角色:

抽象构件(Component)角色:这是一个抽象角色,它给参加组合的对象定义出公共的接口及其默认行为,可以用来管理所有的子对象。在安全式的合成模式里,构件角色并不是定义出管理子对象的方法,这一定义由树枝构件对象给出。

树叶构件(Leaf)角色:树叶对象是没有下级子对象的对象,定义出参加组合的原始对象的行为。

树枝构件(Composite)角色:代表参加组合的有下级子对象的对象。树枝对象给出所有的管理子对象的方法,如add()、remove()、getChild()等。

样例实现:

//Menu.h
#include <string>
class Menu
{
public:
virtual ~Menu();
virtual void Add(Menu*);
virtual void Remove(Menu*);
virtual Menu* GetChild(int);
virtual void Display() = 0;
protected:
Menu();
Menu(std::string);
std::string m_strName;
};
//Menu.cpp
#include "stdafx.h"
#include "Menu.h"
Menu::Menu()
{
}
Menu::Menu(std::string strName) : m_strName(strName)
{
}
Menu::~Menu()
{
}
void Menu::Add(Menu* pMenu)
{}
void Menu::Remove(Menu* pMenu)
{}
Menu* Menu::GetChild(int index)
{
return NULL;
}
//SubMenu.h
#include "Menu.h"
class SubMenu : public Menu
{
public:
SubMenu();
SubMenu(std::string);
virtual ~SubMenu();
void Display();
};
//SubMenu.cpp
#include "stdafx.h"
#include "SubMenu.h"
#include <iostream>
using namespace std;
SubMenu::SubMenu()
{
}
SubMenu::SubMenu(string strName) : Menu(strName)
{
}
SubMenu::~SubMenu()
{
}
void SubMenu::Display()
{
cout << m_strName << endl;
}
//CompositMenu.h
#include "Menu.h"
#include <vector>
class CompositMenu : public Menu
{
public:
CompositMenu();
CompositMenu(std::string);
virtual ~CompositMenu();
void Add(Menu*);
void Remove(Menu*);
Menu* GetChild(int);
void Display();
private:
std::vector<Menu*> m_vMenu;
};
//CompositMenu.cpp
#include "stdafx.h"
#include "CompositMenu.h"
#include <iostream>
using namespace std;
CompositMenu::CompositMenu()
{

}
CompositMenu::CompositMenu(string strName) : Menu(strName)
{
}
CompositMenu::~CompositMenu()
{
}
void CompositMenu::Add(Menu* pMenu)
{
m_vMenu.push_back(pMenu);
}
void CompositMenu::Remove(Menu* pMenu)
{
m_vMenu.erase(&pMenu);
}
Menu* CompositMenu::GetChild(int index)
{
return m_vMenu[index];
}
void CompositMenu::Display()
{
cout << "+" << m_strName << endl;
vector<Menu*>::iterator it = m_vMenu.begin();
for (; it != m_vMenu.end(); ++it)
{
cout << "|-";
(*it)->Display();
}
}
#include "stdafx.h"
#include "Menu.h"
#include "SubMenu.h"
#include "CompositMenu.h"
int main(int argc, char* argv[])
{
Menu* pMenu = new CompositMenu("国内新闻");
pMenu->Add(new SubMenu("时事新闻"));
pMenu->Add(new SubMenu("社会新闻"));
pMenu->Display();
pMenu = new CompositMenu("国际新闻");
pMenu->Add(new SubMenu("国际要闻"));
pMenu->Add(new SubMenu("环球视野"));
pMenu->Display();
return 0;
}

实现要点:

1.组合模式采用树形结构来实现普遍存在的对象容器,从而将“一对多”的关系转化“一对一”的关系,使得客户代码可以一致地处理对象和对象容器,无需关心处理的是单个的对象,还是组合的对象容器。

2.将“客户代码与复杂的对象容器结构”解耦是组合模式的核心思想,解耦之后,客户代码将与纯粹的抽象接口——而非对象容器的复内部实现结构——发生依赖关系,从而更能“应对变化”。

3.组合模式中,是将“Add和Remove等和对象容器相关的方法”定义在“表示抽象对象的Component类”中,还是将其定义在“表示对象容器的Composite类”中,是一个关乎“透明性”和“安全性”的两难问题,需要仔细权衡。这里有可能违背面向对象的“单一职责原则”,但是对于这种特殊结构,这又是必须付出的代价。

4.组合模式在具体实现中,可以让父对象中的子对象反向追溯;如果父对象有频繁的遍历需求,可使用缓存技巧来改善效率。

5. 客户端尽量不要直接调用树叶类的方法,而是借助其父类(Component)的多态性完成调用,这样可以增加代码的复用性。
使用场景:

以下情况下适用组合模式:

1.你想表示对象的部分-整体层次结构。

2.你希望用户忽略组合对象与单个对象的不同,用户将统一地使用组合结构中的所有对象。

七、装饰者模式(Decorator Pattern)

解决的问题:

我们在装饰新家的时候买了几幅抽象画,买回来之后发现有些加上色彩艳丽的边框更适合我们,而有的加上玻璃罩之后更能符合我们的使用。那我们来怎么解决这个问题呢?他需要动态的给别的对象增加额外的职责,这就是装饰者模式的目的。
我们可以通过继承的方式来给原对象增加新功能,但是装饰者模式采用组合的方式比生成子类更加灵活。

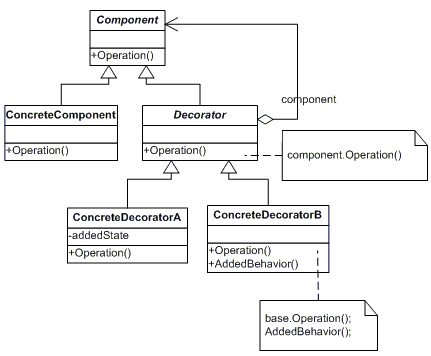

类图及样例实现:

在装饰模式中的各个角色有:

抽象构件(Component)角色:给出一个抽象接口,以规范准备接收附加责任的对象。

具体构件(Concrete Component)角色:定义一个将要接收附加责任的类。

装饰(Decorator)角色:持有一个构件(Component)对象的实例,并定义一个与抽象构件接口一致的接口。

具体装饰(Concrete Decorator)角色:负责给构件对象"贴上"附加的责任。

#include <string>
#include <iostream>
#include <memory>
using namespace std;
//抽象类Tank
class Tank
{
public:
virtual void shot()=0;
virtual void run()=0;
public:
virtual ~Tank()
{
cout<<"in the destructor of Tank"<<endl;
}
};
//具体类 T50
class T50:public Tank
{
public:
void shot()
{
cout<<"Tank T50 shot()"<<endl;
}
void run()
{
cout<<"Tank T50 run()"<<endl;
}
public:
virtual ~T50()
{
cout<<"In the destructor of T50"<<endl;
}
};
//具体类T75
class T75:public Tank
{
public:
void shot()
{
cout<<"Tank T75 shot()"<<endl;
}
void run()
{
cout<<"Tank T75 run()"<<endl;
}
public:
virtual ~T75()
{
cout<<"In the destructor of T75"<<endl;
}
};
//抽象类,Decorator
class Decorator:public Tank
{
protected:
Tank* tank;
public:
Decorator(Tank* tank):tank(tank) {} //具体的坦克的装饰类
virtual ~Decorator()
{
cout<<"In the destructor of Decorator"<<endl;
}
public:
void shot()
{
tank->shot();
}
void run()
{
tank->run();
}
};
class InfraredDecorator: public Decorator
{
private:
string infrared;//这就是所谓的addAtrribute
public:
InfraredDecorator(Tank* tank):Decorator(tank) {}
virtual ~InfraredDecorator()
{
cout<<"in the destructor of InfraredDecorator"<<endl;
}
public:
void set_Infrared(const string &infrared)
{
this->infrared=infrared;
}
string get_infrared() const
{
return infrared;
}
void run()
{
tank->run();
set_Infrared("+Infrared");
cout<<get_infrared()<<endl;
}
void shot()
{
tank->shot();
}
};
class AmphibianDecorator:public Decorator
{
private:
string amphibian;
public:
AmphibianDecorator(Tank* tank):Decorator(tank) {}
~AmphibianDecorator()
{
cout<<"in the destructor of AmphibianDecorator"<<endl;
}
public:
void set_amphibian(const string &hibian)
{
this->amphibian=hibian;
}
string get_amphibian() const
{
return amphibian;
}
public:
void run()
{
tank->run();
set_amphibian("+amphibian");
cout<<get_amphibian()<<endl;
}
void shot()
{
tank->shot();
}
};
int main(int argc, char **argv)
{
//给T50增加红外功能
Tank* tank1(new T50);
Tank* pid1(new InfraredDecorator(tank1));
pid1->shot();
cout<<endl;
pid1->run();
cout<<endl;
cout<<endl<<"---------------"<<endl;
//给t75增加红外、两栖功能
Tank* tank2(new T75);
tank2->run();
Tank* pid2(new InfraredDecorator(tank2));
Tank* pad2(new AmphibianDecorator(pid2));
pad2->shot();
cout<<endl;
pad2->run();
cout<<endl;
cout<<endl<<"--------------"<<endl;
//动态撤销其他装饰 ?
tank2->run();
Tank * tank3(tank2);
tank3->run();
return 0;
}

八、外观模式(Facade Pattern)

概述

想想我们小时候玩的四驱车,里面的构造很复杂,马达,舵机,电池组等等,而我们控制它却非常简单,只要打开电池开关,他就可以跑。我们其实不用知道它里面是如何工作,只要知道拨动开关它就可以工作就行了,这个开关其实就四驱车给我们的一个友好的组件,使得我们可以很方便的控制它。

外观模式其实定义了一个高层接口,该接口为子系统中的一组接口提供一个一致的界面,使得这一子系统更加容易使用。

类图和样例

在这个对象图中,出现了两个角色:

外观(Facade)角色:客户端可以调用这个角色的方法。此角色知晓相关的(一个或者多个)子系统的功能和责任。在正常情况下,本角色会将所有从客户端发来的请求委派到相应的子系统去。

子系统(subsystem)角色:可以同时有一个或者多个子系统。每一个子系统都不是一个单独的类,而是一个类的集合。每一个子系统都可以被客户端直接调用,或者被外观角色调用。子系统并不知道外观的存在,对于子系统而言,外观仅仅是另外一个客户端而已。

#include<iostream>
using namespace std;
class Scanner
{
public:
void Scan() { cout<<"词法分析"<<endl; }
};
class Parser
{
public:
void Parse() { cout<<"语法分析"<<endl; }
};
class GenMidCode
{
public:
void GenCode() { cout<<"产生中间代码"<<endl; }
};
class GenMachineCode
{
public:
void GenCode() { cout<<"产生机器码"<<endl;}
};
//高层接口 Fecade
class Compiler
{
public:
void Run()
{
Scanner scanner;
Parser parser;
GenMidCode genMidCode;
GenMachineCode genMacCode;
scanner.Scan();
parser.Parse();
genMidCode.GenCode();
genMacCode.GenCode();
}
};
//client
int main()
{
Compiler compiler;
compiler.Run();
return 0;
}

要点

1.Facade模式对客户屏蔽了子系统组件,因而减少了客户处理的对象的数目并使得子系统使用起来更加方便。

2.Facade模式实现了子系统与客户之间的松耦合关系,而子系统内部的功能组件往往是紧耦合的。松耦合关系使得子系统的组件变化不会影响到它的客户。

3.如果应用需要,它并不限制它们使用子系统类。因此你可以在系统易用性与通用性之间选择。

4. 在外观模式中,通常只需要一个外观类,并且此外观类只有一个实例,换言之它是一个单例类。当然这并不意味着在整个系统里只能有一个外观类,而仅仅是说对每一个子系统只有一个外观类。或者说,如果一个系统有好几个子系统的话,每一个子系统有一个外观类,整个系统可以有数个外观类。

5. 外观模式的用意是为子系统提供一个集中化和简化的沟通管道,而不建议向子系统加入新的行为。

6. 外观模式注重的是简化接口,它更多的时候是从架构的层次去看整个系统,而并非单个类的层次。

适用性和优缺点

适用性

1.为一个复杂子系统提供一个简单接口。

2.提高子系统的独立性。

3.在层次化结构中,可以使用Facade模式定义系统中每一层的入口。

优点

1. 松散耦合

外观模式松散了客户端与子系统的耦合关系,让子系统内部的模块能更容易扩展和维护。即要点2.

2. 简单易用

外观模式让子系统更加易用,客户端不再需要了解子系统内部的实现,也不需要跟众多子系统内部的模块进行交互,只需要跟外观交互就可以了,相当于外观类为外部客户端使用子系统提供了一站式服务。

3. 更好的划分访问层次

通过合理使用Facade,可以帮助我们更好的划分访问的层次。有些方法是对系统外的,有些方法是系统内部使用的。把需要暴露给外部的功能集中到外观中,这样既方便客户端使用,也很好的隐藏了内部的细节。

缺点

过多的或者是不太合理的Facade也容易让人迷惑,到底是调用Facade好呢,还是直接调用模块好。

相关文章

为什么要做持续部署?
剖析“持续交付”:五个核心实践
集成与构建指南
持续集成工具的选择-装载

相关文档

持续集成介绍
使用Hudson持续集成
持续集成之-依赖管理
IPD集成产品开发管理
相关课程

配置管理、日构建与持续集成
软件架构设计方法、案例与实践
单元测试、重构及持续集成
基于Android的单元、性能测试

分享到




重构-使代码更简洁优美
Visitor Parttern
由表及里看模式
设计模式随笔系列
深入浅出设计模式-介绍
.NET中的设计模式
更多...

相关培训课程

J2EE设计模式和性能调优
应用模式设计Java企业级应用
设计模式原理与应用
J2EE设计模式指南
单元测试+重构+设计模式
设计模式及其CSharp实现


某电力公司 设计模式原理
蓝拓扑 设计模式原理及应用
卫星导航 UML & OOAD
汤森路透研发中心 UML& OOAD
中达电通 设计模式原理
西门子 嵌入式设计模式
更多...





每天2个文档/视频
扫描微信二维码订阅
订阅技术月刊
获得每月300个技术资源



关于我们 | 联系我们 | 京ICP备10020922号 京公海网安备110108001071号
