一天一个设计模式之建造者模式(Builder)

2010-09-07 作者:visionsky 来源:visionsky的blog



建造者模式,属于创建型模式,其目的在于将一个复杂对象的构建与它的表示分离,使得同样的构建过程可以创建不同的表示。

适用情况:

  • 当创建复杂对象的算法应该独立于该对象的组成部分以及它们的装配方式时。
  • 当构造过程必须允许被构造的对象有不同的表示时。

类结构图如下所示

参与者

  • Builder
    — 为创建一个Product对象的各个部件指定抽象接口。
  • ConcreteBuilder
    — 实现Builder的接口以构造和装配该产品的各个部件。
    — 定义并明确它所创建的表示。
    — 提供一个检索产品的接口
  • Director
    — 构造一个使用Builder接口的对象。
  • Product
    — 表示被构造的复杂对象。ConcreteBuilder创建该产品的内部表示并定义它的装配过程。
    — 包含定义组成部件的类,包括将这些部件装配成最终产品的接口。

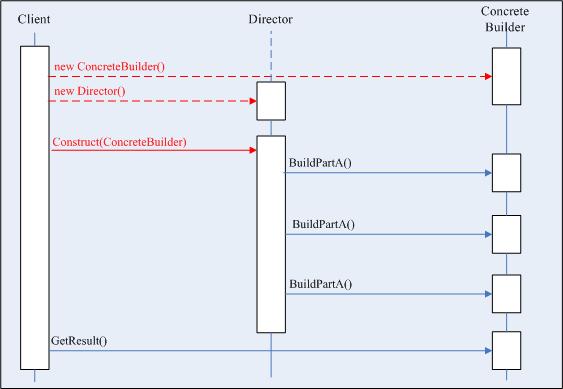

协作

  • 客户创建Director对象,并用它所想要的Builder对象进行配置。
  • 一旦产品部件被生成,导向器就会通知生成器。
  • 生成器处理导向器的请求,并将部件添加到该产品中。
  • 客户从生成器中检索产品

实现代码:

  1. package com.visionsky.DesignPattern;
  2.
  3. class Product
  4.     @Override
  5.     public String toString() {
  6.         return "Product"
  7.     }
  8.
  9. interface Builder
  10.     void BuildPart();
  11.
  12. class ConcreteBuilder implements Builder
  13.
  14.     @Override
  15.     public void BuildPart() {
  16.         // TODO Auto-generated method stub
  17.         System.out.println("Building Product's part");
  18.     }
  19.
  20.     public Product GetResult()
  21.     {
  22.         System.out.println("Product's Building has finished");
  23.         return new Product();
  24.
  25.     }
  26.
  27. class Director
  28.     public Product Construct(ConcreteBuilder cb)
  29.     {
  30.         cb.BuildPart();
  31.         return cb.GetResult();
  32.     }
  33.
  34. public class BuilderDemo {
  35.
  36.     /**
  37.      * @param args
  38.      */
  39.     public static void main(String[] args) {
  40.         // TODO Auto-generated method stub
  41.         Director d=new Director();
  42.         ConcreteBuilder cb=new ConcreteBuilder();
  43.         Product p=d.Construct(cb);
  44.         System.out.println(p);
  45.     }

生活中的例子:

在这里我们以造汽车为例子,汽车是由个很复杂的对象,有很多个子对象组成,如轮胎,引擎,车架等,所以为了造好一辆汽车,其子对象必须具备。

  1. package com.visionsky.DesignPattern;
  2.
  3.
  4. class Car{
  5.
  6.     @Override
  7.     public String toString() {
  8.         return "汽车产品"
  9.     }
  10.
  11. interface  IBuilder
  12.     void BuildWheel();
  13.     void BuildCarFrame();
  14.     void BuildEngine();
  15.
  16. class CarBuilder implements IBuilder
  17.
  18.     private Car car=new Car();
  19.     @Override
  20.     public void BuildCarFrame() {
  21.         // TODO Auto-generated method stub
  22.         System.out.println("建造汽车框架");
  23.     }
  24.
  25.     @Override
  26.     public void BuildEngine() {
  27.         // TODO Auto-generated method stub
  28.         System.out.println("建造汽车轮子");
  29.     }
  30.
  31.     @Override
  32.     public void BuildWheel() {
  33.         // TODO Auto-generated method stub
  34.         System.out.println("建造汽车引擎");
  35.     }
  36.
  37.     public Car CarBuildOver()
  38.     {
  39.         System.out.println("汽车组装完毕");
  40.         return car;
  41.     }
  42.
  43. class CarDirector
  44.
  45.     public Car BuildCar(CarBuilder cb)
  46.     {
  47.         cb.BuildCarFrame();
  48.         cb.BuildEngine();
  49.         cb.BuildWheel();
  50.         return cb.CarBuildOver();
  51.     }
  52.
  53. public class BuliderDemoInLife {
  54.
  55.     /**
  56.      * @param args
  57.      */
  58.     public static void main(String[] args) {
  59.         // TODO Auto-generated method stub
  60.         CarDirector cd=new CarDirector();
  61.         Car c=cd.BuildCar(new CarBuilder());
  62.         System.out.println(c);
  63.     }

版权声明:原创作品,允许转载,转载时请务必以超链接形式标明文章 原始出处 、作者信息和本声明。否则将追究法律责任。http://visionsky.blog.51cto.com/733317/385196
