HTML5边玩边学


2010-10-08 作者:左洸 来源:左洸的blog



(1):画布

一、<canvas>标签

Html5 引入了一个新的 <canvas> 标签,这个标签所代表的区域就好象一块画布,你的所有图形绘制最后都要在这块画布上呈现。有了这个标签,浏览器的图形表现力被极大的提升,Flash 和 SilverLight 有没有感到威胁呢?

新闻链接:Google声称Chrome7浏览器将提速60倍

<canvas>标签的用法非常简单,如下:

<canvas id="tutorial" width="150" height="150" style="background-color:red;">
你的浏览器不支持 Canvas 标签
</canvas>

<canvas>标签和普通的 HTML 标签没有多大的区别,你可以设置它的宽度和高度,可以通过 CSS 设置它的背景色、边框样式等等。你可以在 这里 找到关于 <canvas> 标签的更多内容。

标签中间的内容是替换内容,如果用户的浏览器不支持 <canvas> 标签,这段内容就会被显示出来;如果用户的浏览器支持 <canvas> 标签,则这段内容将被忽略。

上面的 <canvas> 代码显示效果如下:

你的浏览器不支持 Canvas 标签

如果你用的是IE浏览器,可能只能看到一个提示;如果你用的是谷歌浏览器或者火狐浏览器,你就可以看到一个红色的方块区域。

二、渲染上下文 Rendering Context

其实光有 <canvas> 标签我们并不能作任何事情,玩过 Windows 编程的同学都知道,在 Windows 里面绘图先要得到一个设备上下文 DC ,在 <canvas> 标签上绘图也需要先得到一个渲染上下文,我们的图形并不是直接画到屏幕上的,而是先画到上下文(Context)上,然后再刷新到屏幕上面的。

题外话: 为什么要整出一个“上下文”这么复杂的概念呢?因为有了上下文对象,我们就可以让各种不同的图形设备在我们眼里面看起都是一个样,我们只需要专注于绘图,其他的工作就让操作系统和浏览器去操心吧,说白了就是把各式各样的具体变成统一的抽象,从而减轻我们的负担。

获取上下文非常简单,只需要如下两行代码:

var canvas = document.getElementById('tutorial');
var ctx = canvas.getContext('2d');

首先获取 canvas 对象,然后调用 canvas 对象的 getContext 方法,这个方法目前只能传入参数 "2d",不久的将来他可能会支持参数 "3d",你一定明白那意味着什么,让我们期待吧。

getContext 方法返回一个 CanvasRenderingContext2D 对象 ,即渲染上下文对象,你可以在 这里 找到关于它的更多内容,都是一些绘图方法。

三、浏览器支持

除了在那些不支持的浏览器上显示替用内容之外,我们还可以通过脚本的方式来检查浏览器是否支持 canvas ,方法很简单,判断 getContext 函数是否存在即可,代码如下:

var canvas = document.getElementById('tutorial');
if (canvas.getContext){
    alert("支持 <canvas> 标签");
else {
    alert("不支持 <canvas> 标签");
}

四、一个小例子

下面将用 HTML5 的绘图功能演示一个上下移动的线条的例子, 具体的代码将在后续内容中给出

你的浏览器不支持 <canvas>标签,请使用 Chrome 浏览器 或者 FireFox 浏览器

(2):基础绘图

在前一篇博客中,我们测试了 canvas 标签的用法,并得到了 canvas 标签的渲染上下文对象, 但是并没有用它绘制任何图形。在这一篇中,我们先了解一下HTML5绘图的一些基础概念,然后再来画几个图形玩玩。

一、坐标系

其实只要玩过一点点图形编程的人都知道,电脑上的坐标系和数学上的坐标系稍微有点不同,坐标的原点在绘制区域(这里是Canvas)的左上角,X轴正向朝右,Y轴正向朝下,如下图

二、Stroke 和 Fill

HTML5中将图形分为两大类:

第一类称作 Stroke,我的理解就是轮廓、勾勒或者线条,总之,图形是由线条组成的;

第二类称作 Fill,就是填充区域

上下文对象中有两个绘制矩形的方法,可以让我们很好的理解这两大类图形的区别:

一个是 strokeRect,还有一个是 fillRect

下面的代码分别用这两个方法来绘制矩形,你可以分别点击两个按钮来看看有什么不同,从而理解 stroke 和 fill 的区别

设置画布
<canvas id="test1" width="200" height="200" style=" background-color: grey">你的浏览器不支持 &lt;canvas&gt;标签,请使用 Chrome 浏览器 或者 FireFox 浏览器</canvas>
<input type="button" value="strokeRect"  onclick="strokeRect();"/>
<input type="button" value="fillRect"  onclick="fillRect();"/>

strokeRect 和 fillRect
function strokeRect(){
    var canvas = document.getElementById(
'test1');
    var ctx=canvas.getContext(
"2d");
    ctx.clearRect(
0,0,200,200);
    ctx.strokeStyle=
"blue";
    ctx.strokeRect(
10,10,180,180);
}

function fillRect(){
    var canvas = document.getElementById(
'test1');
    var ctx=canvas.getContext(
"2d");
    ctx.clearRect(
0,0,200,200);
    ctx.fillStyle=
"blue";
    ctx.fillRect(
10,10,180,180);
}

你的浏览器不支持 <canvas>标签,请使用 Chrome 浏览器 或者 FireFox 浏览器

三、颜色

上下文对象有两个属性可以用来设置颜色:strokeStyle 和 fillStyle

strokeStyle 的值决定了你当前要绘制的线条的颜色

fillStyle 的值决定了你当前要填充的区域的颜色

颜色值应该是符合CSS3 颜色值标准的有效字符串。下面的例子都表示同一种颜色。

//这些 fillStyle 的值均为 '橙色',ctx 是上下文对象
ctx.fillStyle = "orange";
ctx.fillStyle = "#FFA500";
ctx.fillStyle = "rgb(255,165,0)";
ctx.fillStyle = "rgba(255,165,0,1)";

关于颜色,以后会有更多的说明。

四、基本绘图

除了上面给出的两个绘制矩形的方法外,上下文对象还有几个方法可以用来绘制一些基本图形,如下:

moveTo(x,y):moveTo方法并不能画出任何东西,它只是将画笔的当前点移动到(x,y)处

lineTo(x,y):从当前点到(x,y)点绘制一条直线。注意:绘制完成后,当前点就变成了(x,y),除非你用 moveTo 方法去改变他

arc(x, y, radius, startAngle, endAngle, anticlockwise) :绘制一条弧线

quadraticCurveTo(cp1x, cp1y, x, y)
bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y) :这两个方法都是绘制贝叶斯曲线,具体用法看参考手册

rect(x, y, width, height) :绘制一个矩形。注意: 当它被调用时,moveTo 方法会自动被调用,参数为(0,0),于是起始坐标又恢复成初始原点了。

有了直线、弧线、曲线、方形和圆形这几种基本图形,我们就可以组合出更复杂的图形了

五、理解绘制路径 Drawing Path

上一篇文章中说过,我们绘制的图形是先绘制到一个抽象的上下文对象中(其实就是内存中),然后再将上下文对象输出到显示设备上,这个输出到显示设备的过程不需要我们操心。但是有时候我们并不想立刻输出每一次绘制动作,也许我想让一组绘制动作完成以后,再集中一块输出, 比如一个围棋棋盘有19×19条直线组成,正常情况下需要向想显示设备输出19×19次,但是如果我们先暂停向显示设备输出,等在上下文中(内存中)全部绘制完成19×19条直线时,再向显示设备输出,只需要输出一次就可以了。

这种情况在HTML5中叫做绘制路径,它由几个上下文对象的方法组成:

beginPath() :开始路径,意思就是在你调用这个方法后,你绘制的图形就不会再向屏幕输出了,而只是画到了上下文对象中(内存中)

stroke() :将你调用 beginPath 方法以后绘制的所有线条,一次性输出到显示设备上

closePath() :如果你调用 beginPath 方法以后,在上下文对象中进行了一系列的绘制,但是得到的图形是不闭合的,这个方法将会帮你补上最后一条直线,将你的图形闭合起来。

注意closePath并不向屏幕输出图形,而只是在上下文对象中补上一条线,这个步骤不是必需的

fill() :

如果你的绘制路径组成的图形是封闭的,这个方法将用 fillStyle 设置的颜色填充图形,然后立即向屏幕输出;

如果绘制路径不是封闭的,这个方法会先将图形闭合起来,然后再填充输出。

注意:所有的 fill 图形,如 fillRect 等,都是立刻向屏幕输出的,他们没有绘制路径这个概念

下面的代码将绘制一个简单的填充三角形。

注意:绘制三角形的时候,默认的背景色为白色,默认的前景色为黑色

设置画布
<canvas id="test2" width="200" height="200" style="border:1px solid #c3c3c3;">你的浏览器不支持 &lt;canvas&gt;标签,请使用 Chrome 浏览器 或者 FireFox 浏览器</canvas>
<input type="button" value="画三角"  onclick="drawTri();"/>
<input type="button" value="清除"  onclick="clearTri();"/>


绘制三角形
<script type="text/javascript">

function drawTri(){
        var canvas = document.getElementById(
'test2');
        var ctx=canvas.getContext(
"2d");
        ctx.beginPath();
        ctx.moveTo(
75,50);
        ctx.lineTo(
100,75);
        ctx.lineTo(
100,25);
        ctx.fill();
    }

function clearTri(){
        var canvas = document.getElementById(
'test2');
        var ctx=canvas.getContext(
"2d");
        ctx.clearRect(
0,0,200,200);
    }
</script>

你的浏览器不支持 <canvas>标签,请使用 Chrome 浏览器 或者 FireFox 浏览器

六、半个单位的坐标

这里还要回过头来说说坐标,下面的代码是在画布上绘制网格,点击“画网格”按钮可以看见效果

设置画布
<canvas id="test3" width="500" height="375" style="border:1px solid #c3c3c3;">你的浏览器不支持 &lt;canvas&gt;标签,请使用 Chrome 浏览器 或者 FireFox 浏览器</canvas>
<input type="button" value="画网格"  onclick="drawMap();"/>
<input type="button" value="清除"  onclick="clearMap();"/>

绘制网格
<script type="text/javascript">

function drawMap(){
        var canvas = document.getElementById(
'test3');
        var ctx=canvas.getContext(
"2d");
        ctx.beginPath();

for (var x = 0.5; x < 500; x += 10) {
            ctx.moveTo(x,
0);
            ctx.lineTo(x,
375);
        }

for (var y = 0.5; y < 375; y += 10) {
            ctx.moveTo(
0, y);
            ctx.lineTo(
500, y);
        }
        ctx.strokeStyle =
"#eee";
        ctx.stroke();
    }

function clearMap(){
        var canvas = document.getElementById(
'test3');
        var ctx=canvas.getContext(
"2d");
        ctx.clearRect(
0,0,500,375);
    }
</script>

你的浏览器不支持 <canvas>标签,请使用 Chrome 浏览器 或者 FireFox 浏览器

这段代码中,有一处奇怪的地方,就是坐标循环是从0.5开始的,这是为什么呢?

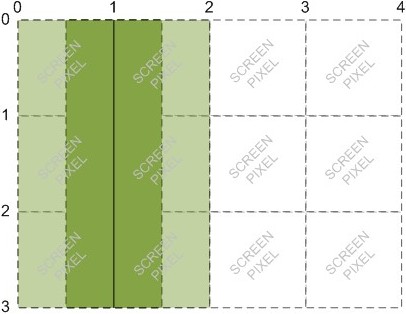

如下图,假如我想绘制一条从(1,0)到(1,3)的线,由于线的默认宽度是一个像素,所以在我想象中应该绘制成深绿色的部分,即在坐标 1 两边各占半个像素的宽度。

然而,浏览器的最小单位是一个像素,所以他会向两边扩展,实际绘制出来的浅绿色的部分,即占用了两个像素的宽度。这样,我们绘制的线条在坐标上就不精确了

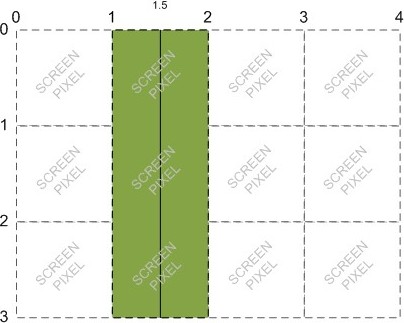

如下图,如果我们给出的起始坐标是(1.5,0)和(1.5,3),那么线条的宽度才是正确的一个像素。

七、清空画布

上面给出的两段代码中,我们都用到了清空画布,用到的方法如下:

clearRect(x,y,width,height):

它接受四个参数, x 和 y 指定矩形左上角(相对于原点)的位置,width 和 height 是矩形的宽和高。调用该方法会将给出的矩形区域中所有绘制图形都清空,露出画布的背景

(3):像素和颜色

提示:建议使用 Chrome 浏览器或者 Firefox 浏览器阅读本文,否则文中的样例程序可能无法看到运行效果。

一、理解颜色

我们在电脑屏幕上可以看到色彩斑斓的图像,其实这些图像都是由一个个像素点组成的。那么像素是什么?颜色又是什么呢?(如果您提出这两个问题,您一定是个热爱思考的人)一个像素其实对应着内存中的一组连续的二进制位,由于是二进制位,每个位上的取值当然只能是 0 或者 1 了!这样,这组连续的二进制位就可以由 0 ,1 排列组合出很多种情况,而每一种排列组合就决定了这个像素的一种颜色。先看看下面这幅图

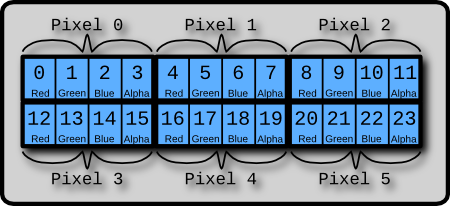

我们可以看到这幅图描述了六个像素点,一共由24个小方框组成。

注意:图中的一个小方框代表一个字节,即8个二进制位。

因此,每个像素点由四个字节组成。图中也分别标出了这四个字节代表的含义:

第一个字节决定像素的红色值

第二个字节决定像素的绿色值

第三个字节决定像素的蓝色值

第四个字节决定像素的透明度值

每一种分颜色值的大小是从 0 到 255(提问:为什么只能到255?) ,透明度的取值:0 代表完全透明,255代表完全不透明

这样,我们就可以用(255,0,0,255)来表示一个纯红色像素

在内存中,他是这样的一个32位的串: 11111111 00000000 00000000 11111111

二、操作像素

了解了颜色和像素的实质,我们就可以对图形进行更加复杂的处理。

可是,HTML5 目前还没有提供类似 setPixel 或者 getPixel 这样直接操作像素点的方法, 但是我们也有办法

就是使用 ImageData 对象:

ImageData对象用来保存图像像素值,它有 width、height和 data 三个属性,其中 data 属性就是一个连续数组,图像的所有像素值其实是保存在 data 里面的。

data 属性保存像素值的方法和我们在前面图片中看到的一模一样:

imageData.data[index*4 +0]

imageData.data[index*4 +1]

imageData.data[index*4 +2]

imageData.data[index*4 +3]

上面取出了 data 数组中连续相邻的四个值,这四个值分别代表了图像中第 index+1 个像素的红色、绿色、蓝色和透明度值的大小。

注意:index 从0 开始,图像中总共有 width * height 个像素,数组中总共保存了 width * height * 4 个数值

上下文对象 Context 有三个方法用来创建、读取和设置 ImageData 对象,他们分别是

createImageData(width, height):在内存中创建一个指定大小的 ImageData 对象(即像素数组),对象中的像素点都是黑色透明的,即rgba(0,0,0,0)

getImageData(x, y, width, height):返回一个 ImageData 对象,这个 IamgeData 对象中包含了指定区域的像素数组

putImageData(data, x, y):将 ImageData 对象绘制到屏幕的指定区域上

三、一个简单的图像处理例子

上面说了这么多,我们用了解的知识来玩玩图像编程,或许有一天我们就要在 Chrome 中玩 PhotoShop 了。

程序大概是这个样子的:

1、将一幅图片绘制到一个 canvas 元素上,为了不引发安全错误(Security_ERR:DOM EXCEPTION 18),我用的是我博客顶部的横幅背景图片。你要运行这个例子,可能需要改成自己的图片

2、有四个滑动条,分别代表 GRBA 四个分量

3、拖动滑动条,图像中对应的颜色分量就会增加或者减少

4、如果图像变成透明,就会显示 canvas 元素的背景,我把这个背景设置成了我的头像,呵呵。

思路:其实就是用 getImageData 方法,将你想改变的那一块区域的像素数组取出来,然后根据你拖动的滑动条和滑动条的数值,来更改那一块区域里所有像素对应颜色分量的值。处理完毕后再用 putImageData 方法绘制到画布上,就是这么简单。

下面是代码:

简单的图像处理
<canvas id="test1" width="507" height="348" style="background-image:url(http://images.cnblogs.com/cnblogs_com/myqiao/262115/r_2204793492575248335.jpg)">你的浏览器不支持 &lt;canvas&gt;标签,请使用 Chrome 浏览器 或者 FireFox 浏览器</canvas>
红色:<input type="range" min="1" max="100" onchange="colorChange(event,0)"/>
绿色:<input type="range" min="1" max="100" onchange="colorChange(event,1)"/>
蓝色:<input type="range" min="1" max="100" onchange="colorChange(event,2)"/>
透明:<input type="range" min="1" max="100" onchange="colorChange(event,3)"/>
<script type="text/javascript">

//获取上下文对象
    var canvas = document.getElementById("test1");

var ctx = canvas.getContext("2d");


//画布的宽度和长度
    var width = parseInt(canvas.getAttribute("width"));

var height = parseInt(canvas.getAttribute("height"));


//装入图像
    var image = new Image();
    image.onload =imageLoaded;
    //顶部背景图片
    image.src = "/skins/Valentine/images/banner2.gif";


//用来保存像素数组的变量
    var imageData=null;


function imageLoaded() {

// 将图片画到画布上
        ctx.drawImage(image, 0, 0);


//取图像的像素数组
        imageData = ctx.getImageData(0, 0, width, height);
    }


function colorChange(event,offset){
        imageLoaded();

for (var y = 0; y < imageData.height; y++) {

for (x = 0;x < imageData.width; x++) {

//index 为当前要处理的像素编号
                var index = y * imageData.width + x;

//一个像素占四个字节,即 p 为当前指针的位置
                var p = index * 4;

//改变当前像素 offset 颜色分量的数值,offset 取值为0-3
                var color = imageData.data[p + offset] * event.target.value / 50;

// 颜色值限定在[0..255]
                color = Math.min(255, color);

//将改变后的颜色值存回数组
                imageData.data[p + offset]=color
            }
        }

//输出到屏幕
        ctx.putImageData(imageData, 0, 0);
    }
</script>

你的浏览器不支持 <canvas>标签,请使用 Chrome 浏览器 或者 FireFox 浏览器

红色:

绿色:

蓝色:

透明:

四、绘制随机颜色的点

这个例子是在画布上随机选择一个点,然后再给他一个随机的颜色值,其实用到的方法和上面的例子大同小异,就是需求不同罢了。

下面是代码和程序实例:

随机颜色的点
<canvas id="test2" width="300" height="300" style=" background-color: black">你的浏览器不支持 &lt;canvas&gt;标签,请使用 Chrome 浏览器 或者 FireFox 浏览器</canvas>
<input type="button" value="画随机点" onclick="interval=setInterval(randomPixel,1);" />
<input type="button" value="停止" onclick="clearInterval(interval);"/>
<input type="button" value="清除" onclick="clearCanvas();"/>
<script type="text/javascript">

//获取上下文对象
    var canvas = document.getElementById("test2");

var ctx = canvas.getContext("2d");


//画布的宽度和长度
    var width = parseInt(canvas.getAttribute("width"));

var height = parseInt(canvas.getAttribute("height"));


var imageData = ctx.createImageData(width, height);


function randomPixel(){

var x= parseInt(Math.random()*width);

var y= parseInt(Math.random()*height);

var index = y * width + x;

var p = index * 4;

        imageData.data[p + 0] = parseInt(Math.random() * 256);
        imageData.data[p + 1] = parseInt(Math.random() * 256);
        imageData.data[p + 2] = parseInt(Math.random() * 256);
        imageData.data[p + 3] =parseInt(Math.random() * 256);
        ctx.putImageData(imageData,0,0);
    }


function clearCanvas(){
        ctx.clearRect(0,0,width,height);
        imageData = ctx.createImageData(width, height);
    }
</script>

你的浏览器不支持 <canvas>标签,请使用 Chrome 浏览器 或者 FireFox 浏览器

版权声明:本文为原创文章,作者保留所有权利!欢迎转载,转载请注明作者左洸和出处博客园
