安全性是系统架构设计中常考的架构知识点，也是系统架构设计中必备的需求和质量属性。安全性通常需要分析业务目标和质量场景，才能确定在架构设计中有针对性的对安全性方面进行设计。实际上系统安全性可包括多个方面，从外向内分别是：终端安全、边界安全、网络安全、应用服务安全、数据安全、主机安全。每一层的安全性都需要在系统中得以保证。

终端安全通常包括终端程序加固，系统防越权访问等；边界安全一般指多个不同的网络区域的跨区域访问，就如外网发送请求到 DMZ区 ，DMZ区请求到内网区等这些跨网络边界的安全，通常都使用防火墙做限制ip或端口的方式，从而限制了非法访问。网络边界安全范围比较广，内外网交互方式也比较多，为了保护内网的数据、应用服务等安全性，通常使用 物理隔离 装置进行防护，并设定数据交互原则，比较典型的物理隔离装置是网闸或光闸。网闸 / 光闸是专用的网络隔离设备，其隔离安全性最高，基本原理是阻断网络通信协议，在内部采用私有通信协议，同一时间只连接一个网络，轮流连接两个网络进行 数据摆渡 。此外还有刚刚说的逻辑隔离，这个通常在网络上划分一段网络区域，我们管它叫DMZ区，外部网络请求首先到DMZ区，再通过DMZ区的服务转发到内网区，从而对外隔离了内网应用服务器和数据。

网络传输安全设置网络通道，像vpn安全隧道、https传输协议、专线等，来保证数据的传输安全，以保证数据在传输过程中不会被拦截或篡改，从而避免了对内网数据或应用服务造成攻击。应用系统安全主要包括权限认证和访问控制，主要通过程序控制用户的身份和非法越权访问等。数据安全主要是指存储安全性，要保证数据不能被非法获取，敏感或隐私数据要加密存储，同时要保证数据的完整性和可用性，最重要的是要对数据进行备份，以免数据丢失。再就是服务器的主机也要保证安全，比如定期进行入侵检测、漏洞扫描，做好主机访问记录和监督，时刻关注主机的关键参数等，若有异常及时报警等。

以上，从外到内罗列了各层级的安全方案，实际上架构师考察的也基本上就这些了。从整体上搞清楚软件架构的安全设计要素，再往细节深挖。

逻辑隔离DMZ

DMZ隔离区是网络安全架构中常用的划分网络区，知道的人觉得它比较好理解，不知道的可能听起来有些抽象，DMZ 区不是具体的硬件设备，而是一个通过网络配置划分出来的逻辑区域，本质是网络中的 “过渡带”。它的核心作用可以用三个关键词概括：

隔离：隔开外网的风险（如黑客攻击、恶意流量）和内网的核心资源（如数据库、敏感服务器）；

交互：允许外网通过 DMZ 区访问必要的对外服务（如 APP 的登录接口、企业官网）；

缓冲：即使 DMZ 区的设备被攻击，内网核心资源仍能通过隔离机制保D持安全。

打个比方：内网像家里的卧室（存放贵重物品），外网像小区外的街道（人来人往，有安全风险），DMZ 区则像家门口的玄关或快递柜 —— 街道上的人（外网用户）可以把东西放在快递柜（DMZ 设备）里，家里人（内网服务器）再从快递柜取东西，既实现了 “对外收发” 的需求，又不用让外人直接进卧室。DMZ 区的划分完全依赖网络配置，不需要额外的物理设备。例如：通过路由器或防火墙将网络划分为三个网段（外网、DMZ 区、内网），给每个网段分配独立的 IP 地址范围（如外网用公网 IP，DMZ 区用 192.168.2.xx，内网用 192.168.3.xx），再通过防火墙规则限制网段间的通信，就能 “圈出” 一个 DMZ 区。

划分 DMZ 区其实不复杂，第一步是划分子网，给它单独编号，比如让对外服务的服务器用 192.168.2.xx，内网核心设备用 192.168.3.xx；第二步是设防火墙规则，这是关键，就像给缓冲带装门禁 —— 外网只能通过 443 端口（HTTPS）访问 DMZ，其他端口全拦；DMZ 想进内网，默认全拒绝，除非专门开个小口（比如 8080 端口），还得限制只有指定设备能过；内网管理员要去 DMZ 维护或维护内网设备或数据等，得走专用通道（比如 22 端口），还得通过 堡垒机 登记，堡垒机一般部署在内网，目的是给监控和审计运维人员的操作。最后在 DMZ 里放那些必须对外暴露的内容，比如接收 APP 请求的 Web 服务器、校验用户身份的 API 网关，还有拦截攻击的 WAF，核心数据库就在内网，绝不直接放出来。

再说说说内外网是如何交互的。DMZ 区与内外网的交互需遵循 可控、可追溯、低风险原则，核心是禁止直接连接，通过规则化路径传输，具体方案如下：

外网→DMZ 区

外网用户（如 APP 用户）的请求需经过多层过滤才能进入 DMZ 区：

第一步：加密传输用户设备与 DMZ 区的服务器通过 HTTPS（TLS 1.3）通信，确保数据在公网传输时不被窃听；

第二步：防火墙初检外网防火墙验证 SSL 证书有效性，仅允许 443 端口的合法流量进入 DMZ 区，阻断端口扫描、DDoS 等攻击；

第三步：DMZ 内部处理反向代理（如 Nginx）将请求分发至 API 网关，网关校验用户令牌（如 JWT）、过滤恶意参数（如 “<script>” 标签），通过后转发至 DMZ 区的应用服务器。

DMZ 区→内网

DMZ 区的请求需严格遵循 “被动响应” 原则，禁止主动访问内网，具体流程：

针对 同步请求场景 （如用户查订单）：DMZ 区的 API 网关通过防火墙开放的 8080 端口，向内网应用服务器发送请求（需携带身份凭证）；内网应用服务器处理后，将结果返回给 API 网关，再由 DMZ 区返回给外网用户；

针对 异步请求场景 （如订单状态通知）：内网服务器将通知数据发送至 DMZ 区的内网侧消息队列；DMZ 区的中间转发器（自研程序）定期从内网队列拉取数据，经脱敏（如隐藏身份证后 6 位）、病毒扫描后，推送至外网侧消息队列；外网 APP 从外网队列拉取数据，避免内网服务器直接对外发送请求。

内网→DMZ 区

内网管理员需管理 DMZ 设备（如更新软件、排查故障）时，需通过 “堡垒机 + 审计日志” 实现可控访问：

管理员先登录堡垒机（内网设备），输入身份验证（如密码 + 动态令牌）；

堡垒机记录管理员的操作（如登录时间、执行命令），再通过 SSH（22 端口）连接 DMZ 区的服务器；

操作完成后，堡垒机自动生成审计报告，确保 “谁操作、做了什么” 可追溯。

核心技术：如何隐藏内网信息？

NAT 地址转换：DMZ 区的服务器对外显示公网 IP（如 202.103.xx.xx），对内使用私有 IP（如 192.168.2.10），避免内网网段暴露；

协议转换：DMZ 区与内网使用不同协议（如外网用 HTTPS，内网用私有二进制协议），降低协议层漏洞风险；

日志审计：DMZ 区的所有交互（请求源 IP、处理结果、时间戳）均被 ELK 等系统记录，异常行为（如短时间大量请求敏感接口）会触发告警。

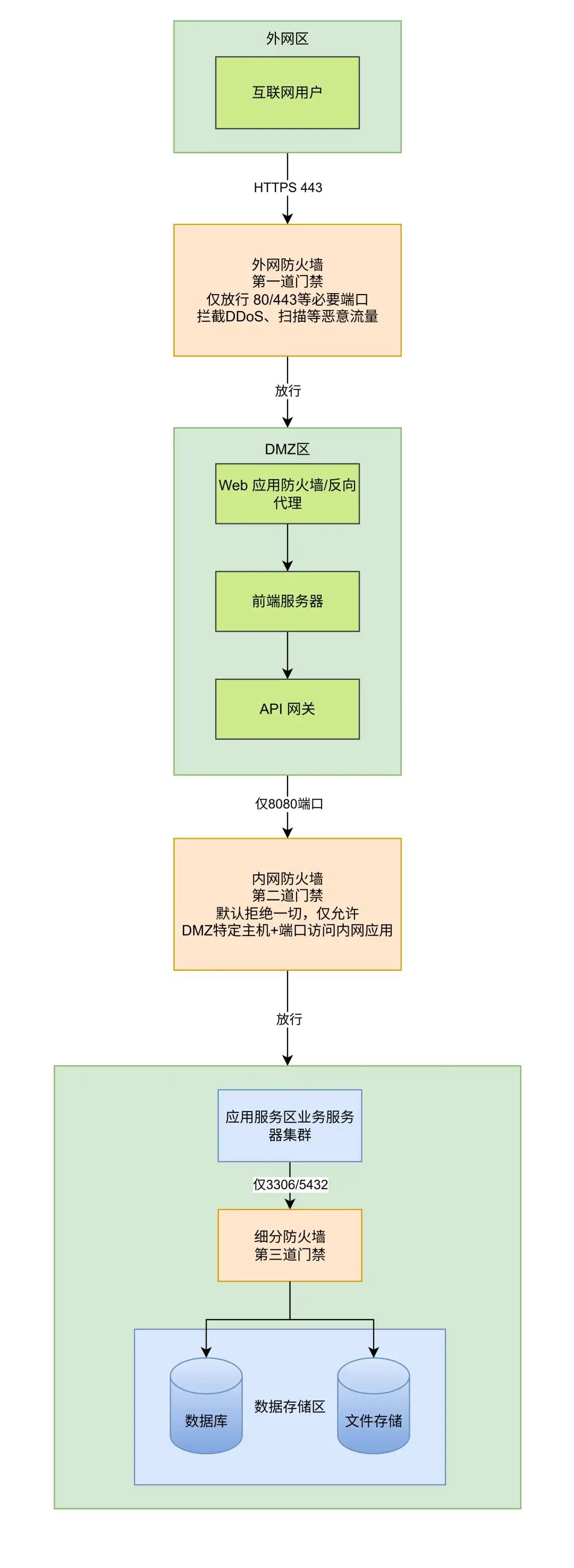

综上描述，DMZ安全性还是比较高的，基本上都是逻辑隔离，保证了网络各个区域的安全，成本也比较低。大概安全网络架构图如下：

物理隔离光闸/网闸

网闸技术的需求来自内网与外网数据互通的要求，目前在很多中大型项目并且安全需求较高的项目中会使用，比如政府的电子政务是对公众服务，与互联网连通，而内网的政府办公网络，由于保密的要求，内网若与网连通，则面临来自公网的各种威胁。安全专家给出的建议是：由于目前的安全技术，无论防火墙、UTM等防护系统都不能保证攻击的一定阻断，入侵检测等监控系统也不能保证入侵行为完全捕获，所以最安全的方式就是物理的分开，所以在公安部的技术要求中，要求电子政务的内、外网络之间“物理隔离”。没有连接，来自外网对内网的攻击就无从谈起。

但是，网络的物理隔离，给数据的通讯带来很多不便，比如工作人员出差只能接入互联网，要取得内网的文件就没有办法，只能让办公室的人把文件放在外网上。另外，内网办公系统需要从外网提供的统计数据，由于服务隔离，数据的获取也很困难。因此，随着网络业务的日益成熟，数据交换的需求提议强烈。

最初的解决办法就是人工的“传递”，用U盘或光盘在内外网之间倒换数据。随着业务的增多，数据量的扩大，人工的方式显然成为很多业务的瓶颈，在内、外网之间建立一个既符合“物理隔离”安全要求，又能进行数据交换的设备或解决方案，这就诞生了网闸技术。

网闸实现的是个安全的概念，与防火墙等网络安全设备不同的地方是他阻断通讯的连接，只完成数据的交换，没有业务的连接，攻击就没有了载体，如同网络的“物理隔离”。网闸其实就是模拟人工数据倒换，利用中间数据倒换区，分时地与内外网连接，但一个时刻只与一个网络连接，保持“物理的分离”，实现数据的倒换。这就象从前长江上的摆渡船，既没有“物理的连接”大桥，也实现了货物的交换。它的原理可以用 “两岸摆渡” 来通俗理解，关键是 “先断开连接，再传递数据”，彻底避免两个网络直接通信。

其实，除了电子政务内外网的交换需求，其他各种涉密网络与公用网络的互联都有这种需求，比如：广电的编播网和互联网、电力的控制网与办公网、海关的运行网和报关查询网络、银行的业务网与网上银行网络等等。

网闸的核心设计是切断两个网络的直接连接，同时通过  “数据摆渡”  机制实现有限的数据交换，具体分三步：

物理隔离：两个网络 “永不直接相连”

网闸内部有两个完全独立的处理单元（类似两台隔离的小服务器），分别连接两个需要隔离的网络（比如 “内网处理单元” 连涉密内网，“外网处理单元” 连非涉密外网）。这两个处理单元之间没有任何物理的网络连接（没有网线、无线信号，甚至没有共享的内存空间），相当于被一道 “物理鸿沟” 隔开 —— 这是和防火墙最本质的区别（防火墙是逻辑隔离，允许网络层直接通信）。

数据摆渡：像 “渡船” 一样传递数据

既然两个网络不能直接连，数据怎么传？网闸靠 “中间缓冲区” 和 “切换机制” 实现 “摆渡”：

当内网要向外网传数据时：

       ① 内网处理单元先接收内网的数据，进行安全检查（比如格式校验、病毒扫描）；

       ② 内网处理单元将 “净化后” 的数据写入一个独立的中间缓冲区（类似 “河中间的小岛”）；

       ③ 内网处理单元与中间缓冲区断开连接（物理层面的电气断开，确保内网和缓冲区无连接）；

       ④ 外网处理单元与中间缓冲区建立连接，读取数据，再传递到外网；

       ⑤ 外网处理单元与中间缓冲区断开连接。

反之，外网向内网传数据时，流程相同，只是方向相反，且内外网处理单元绝对不会同时连接中间缓冲区（就像渡船不会同时在两岸和小岛之间架桥）。

数据净化 ：只让 “干净的数据” 通过

网闸不是简单传递原始数据，而是会对数据进行 “剥离与过滤”：

协议剥离：彻底去掉数据携带的网络协议（如 TCP/IP、HTTP 等），只保留 “纯数据内容”（比如文件本身、数据库记录），避免协议漏洞被利用；

内容过滤：按预设规则检查数据（比如只允许 txt、pdf 文件，禁止 exe、zip；过滤含敏感词的文本）；

病毒查杀：对文件型数据进行病毒扫描，防止恶意程序通过摆渡传入内网。

此外，网闸可以设置严格的 “单向传输” 策略（这也是 “光闸” 名称的由来之一，类似光线单向传播），比如政府涉密网向非涉密网推送公开信息时，可设置 “只允许内网→外网传输，禁止外网→内网”；即使是双向传输，也会限制传输的内容类型、频率、大小（比如每分钟最多传 10 个文件，单个不超过 10MB）。
