UML建模之时序图(Sequence Diagram)

2010-09-08 作者:灵动生活 来源:灵动生活的Blogs


一、时序图简介(Brief introduction)

时序图(Sequence Diagram)是显示对象之间交互的图,这些对象是按时间顺序排列的。顺序图中显示的是参与交互的对象及其对象之间消息交互的顺序。时序图中包括的建模元素主要有:对象(Actor)、生命线(Lifeline)、控制焦点(Focus of control)、消息(Message)等等。

二、时序图元素(Sequence Diagram Elements)

角色(Actor)

系统角色,可以是人、及其甚至其他的系统或者子系统。

对象(Object)

对象包括三种命名方式:

第一种方式包括对象名和类名;

第二中方式只显示类名不显示对象名,即表示他是一个匿名对象;

第三种方式只显示对象名不显示类明。

生命线(Lifeline)

生命线在顺序图中表示为从对象图标向下延伸的一条虚线,表示对象存在的时间,如下图

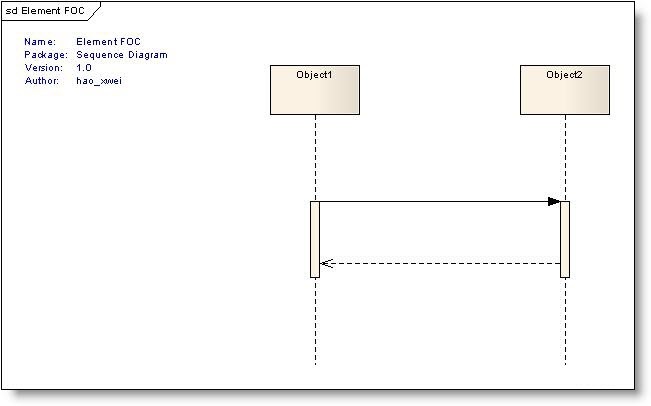

控制焦点(Focus of Control)

控制焦点是顺序图中表示时间段的符号,在这个时间段内对象将执行相应的操作。用小矩形表示,如下图。

消息(Message)

消息一般分为同步消息(Synchronous Message),异步消息(Asynchronous Message)和返回消息(Return Message).如下图所示:

同步消息=调用消息(Synchronous Message)

消息的发送者把控制传递给消息的接收者,然后停止活动,等待消息的接收者放弃或者返回控制。用来表示同步的意义。

异步消息(Asynchronous Message)

消息发送者通过消息把信号传递给消息的接收者,然后继续自己的活动,不等待接受者返回消息或者控制。异步消息的接收者和发送者是并发工作的。

返回消息(Return Message)

返回消息表示从过程调用返回

自关联消息(Self-Message)

表示方法的自身调用以及一个对象内的一个方法调用另外一个方法。

Combined Fragments

  • Alternative fragment(denoted “alt”) 与 if…then…else对应
  • Option fragment (denoted “opt”) 与 Switch对应
  • Parallel fragment (denoted “par”) 表示同时发生
  • Loop fragment(denoted “loop”) 与 for 或者 Foreach对应

三、时序图实例分析(Sequece Diagram Example Analysis)

时序图场景

完成课程创建功能,主要流程有:

1、请求添加课程页面,填写课程表单,点击【create】按钮

2、添加课程信息到数据库

3、向课程对象追加主题信息

4、为课程指派教师

5、完成课程创建功能

时序图实例

时序图实例分析

1、序号1.0-1.3 完成页面的初始化

2、序号1.4-1.5 课程管理员填充课程表单

3、序号1.6-1.7 课程管理员点击【Create】按钮,并响应点击事件

4、序号1.8 Service层创建课程

5、序号1.9-1.10 添加课程到数据库,并返回课程编号CourseId

6、序号1.11-1.12 添加课程主题到数据库,并返回主题编号topicId

7、序号1.13 给课程指派教师

8、序号1.14 向界面抛创建课程成功与否的消息

四、总结(Summary)

时序图(Sequence Diagram)是显示对象之间交互的图,这些对象是按时间顺序排列的。顺序图中显示的是参与交互的对象及其对象之间消息交互的顺序。时序图中包括的建模元素主要有:对象(Actor)、生命线(Lifeline)、控制焦点(Focus of control)、消息(Message)等等。最后,以课程创建功能演示一时序图实例。

版权声明:原创作品,允许转载,转载时请务必以超链接形式标明文章 原始出处 、作者信息和本声明。否则将追究法律责任。http://smartlife.blog.51cto.com/1146871/284874
