构建混合应用方式之Azure WCF中继

来源:来自网络 发布于: 2017-7-13
来自于要资料   119 次浏览     评价:


使用VPN或者ER服务建立云服务和本地服务网络通道来搭建混合应用的方式,需要网络设备的配合和比较复杂的网络配置,所以不是特别的方便。如果是不希望对本地网络环境做修改,而只是服务层面的混合,那么可以使用一个更方便的服务 – Azure中继服务。基于Azure中继服务访问本地服务,客户端不需要与本地服务建立直接连接,也不需要了解服务所在的位置,并且本地服务无需在防火墙上打开任何入站端口。

Azure中继服务支持传统的单向消息传送、请求/响应消息传送和对等消息传送。它还支持 Internet 范围的事件分发,以实现发布-订阅方案和双向套接字通信,从而提高点到点通信效率。在中继消息传送模式中,本地服务会通过出站端口连接至中继服务,并为绑定至特定会合地址的通信创建一个双向套接字。然后,客户端可以通过将消息发送到抵达会合地址的中继服务来与本地服务通信。

目前Azure提供两种中继服务,WCF(Windows Communication Foundation)中继和混合连接。其中WCF中继是传统的服务,适合于基于WCF的本地服务。(关于WCF请参阅 WCF 官方文档)。而混合连接使用开放标准Web套接字,可实现多平台方案,适用性更广。

本文介绍如何使用WCF中继来构建混合应用。

WCF中继

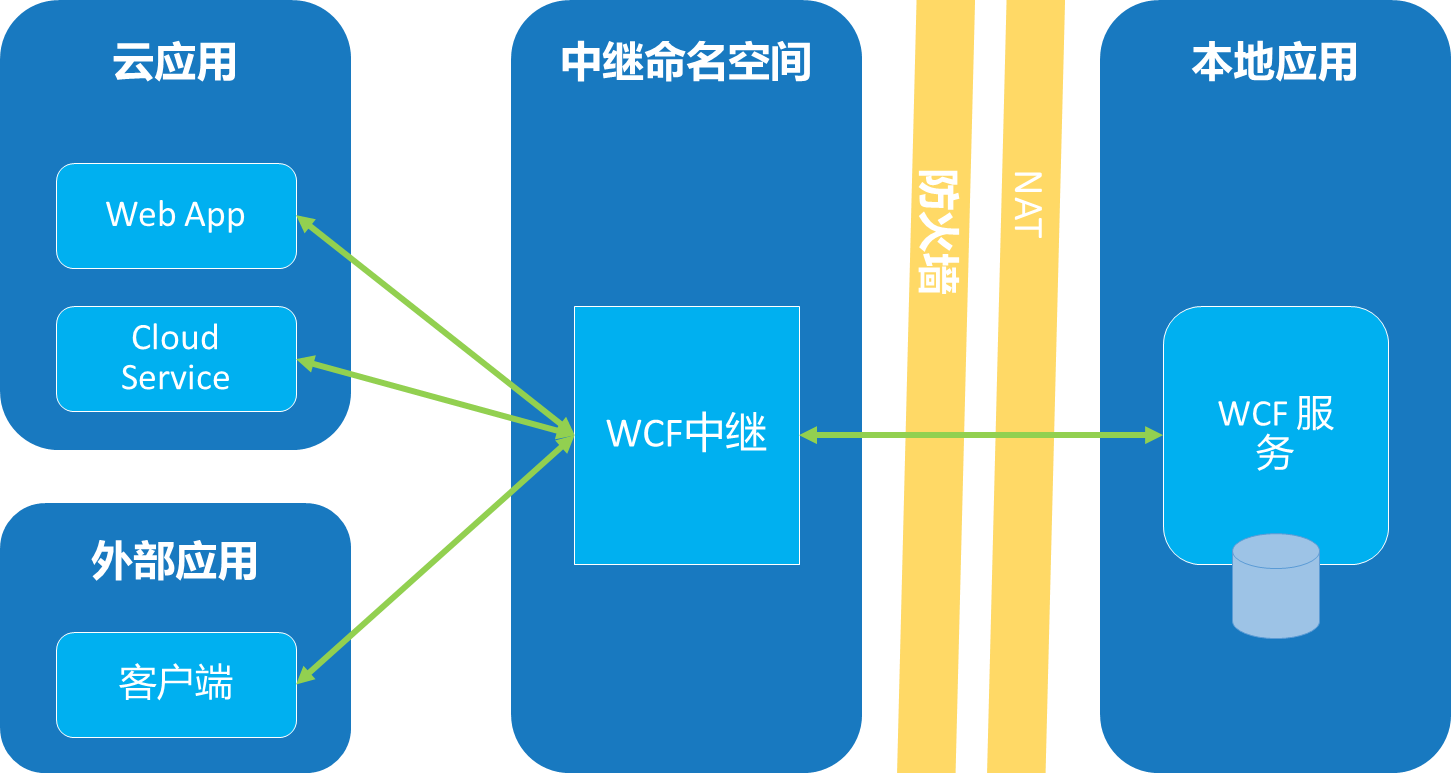

WCF中继允许你向公有云公开位于企业网络内的WCF服务,而无需打开防火墙连接,也无需对企业网络基础结构进行彻底的更改。而且它还允许你安全的控制谁可以访问这些服务。另外对你原来的WCF项目所需要做的改动也是很小的。

基于TCP的SOAP访问

适用于支持SOAP协议的客户端。

创建WCF中继服务

可以登陆Azure中国门户网站,按照界面提示一步步创建。也可以通过PowerShell命令,如下,其中创建wcf中继时,WcfRelayType设置为NetTcp。RequiresTransportSecurity 和 RequiresClientAuthorization 默认都是 true ,这里显示指定只是处于演示作用。

# login to Azure China with your account
Login-AzureRmAccount -Environment AzureChinaCloud

$rgName = "relaydemorg"
$namespaceName = "relaydemons"
$location = "China East"
$relayType = "NetTcp"
$relayName = "tcpdata"

New-AzureRmResourceGroup -Name $rgName -

Location $location
New-AzureRmRelayNamespace -ResourceGroupName

$rgName -Name $namespaceName -Location

$location
New-AzureRmWcfRelay -ResourceGroupName $rgName

-Namespace $namespaceName -Name $relayName

-WcfRelayType $relayType -RequiresTransport

Security $true -RequiresClientAuthorization $true



创建出来的WCF中继服务地址是sb:// relaydemons . servicebus . chinacloudapi . cn / tcpdata

通过WCF中继公开本地WCF服务

给本地服务安装服务总线NuGet包,默认安装最新版本。

PM> Install-package WindowsAzure.ServiceBus

安装完成后,在config文件里面会自动添加一些扩展的行为和绑定声明,比如:

<behaviorExtensions>
<add name="transportClientEndpointBehavior"
type="Microsoft.ServiceBus.Configuration.Transport

ClientEndpointBehaviorElement, Microsoft.ServiceBus,

Culture=neutral, PublicKeyToken=31bf3856ad364e35"/>
</behaviorExtensions>
<bindingExtensions>
<add name="netTcpRelayBinding"
type="Microsoft.ServiceBus.Configuration.NetTcpRelay

BindingCollectionElement, Microsoft.ServiceBus,

Culture=neutral, PublicKeyToken=31bf3856ad364e35"/>
</bindingExtensions>



文件配置方式

修改config文件,添加如下endpointBehavior,其中key需要有监听权限

<endpointBehaviors>
<behavior name="sbTokenProvider">
<transportClientEndpointBehavior>
<tokenProvider>
<sharedAccessSignature keyName="<listenKey>"

key="<keyValue>" />
</tokenProvider>
</transportClientEndpointBehavior>
</behavior>
</endpointBehaviors>



前面创建的WCF中继服务类型时NetTcp,所以这里添加

<endpoint contract="<yourcontract>"
binding="netTcpRelayBinding"
address="sb://relaydemons.servicebus.chinacloudapi.

cn/tcpdata"
behaviorConfiguration="sbTokenProvider"/>

绑定为netTcpRelayBinding的终结点,并指向前面创建的WCF中继服务地址

代码方式

注意,这里中继服务地址不能用ServiceBusEnvironment.CreateServiceUri("sb", "namespace", "tcpdata"))来生成,因为它生成的地址不是中国Azure的。

string relaySvcAddress = "sb://relaydemons.servicebus.chinacloudapi.cn/tcpdata";
ServiceHost sh = new ServiceHost(typeof(<yourservice>));
sh.AddServiceEndpoint(typeof(<yourservice>), new NetTcpRelayBinding(), relaySvcAddress)
.EndpointBehaviors.Add(new TransportClientEndpointBehavior
{
TokenProvider = TokenProvider.CreateSharedAccessSignatureTokenProvider

("listenKey", "keyValue")
});



因为WCF支持对同一个服务使用多个网络终结点,所以可以在添加中继服务终结点以便外部访问的同时保留现有的内部终结点。

创建客户端进行SOAP访问

客户端也需要安装服务总线NuGet包,相应的中继服务相关扩展也会自动添加在Config文件中。

文件配置方式,跟服务端一样,也需要添加同样的endpointBehavior,只是key换成需要发送权限。另外添加跟服务端完全一致的终结点配置。

<endpointBehaviors>
<behavior name="sbTokenProvider">
<transportClientEndpointBehavior>
<tokenProvider>
<sharedAccessSignature keyName="<sendKey>" key="<keyValue>" />
</tokenProvider>
</transportClientEndpointBehavior>
</behavior>
</endpointBehaviors>



代码方式也是跟服务端类似,添加相应的NetTcpBinding,终结点地址TransportClientEndpointBehavior。

string relaySvcAddress = "sb://relaydemons.servicebus.

chinacloudapi.cn/tcpdata";
var cf = new ChannelFactory<yourcontract>(
new NetTcpRelayBinding(),
new EndpointAddress(relaySvcAddress));

cf.Endpoint.Behaviors.Add(new TransportClientEnd

pointBehavior
{
TokenProvider = TokenProvider.CreateSharedAccess

SignatureTokenP

rovider("<sendKey>","<keyValue>")
});



基于HTTP的REST访问

WCF服务本身支持服务以REST的形式公开出来,那么同样的,客户端也希望能用普通的HTTP来访问。对于这种形式,WCF中继服务也是支持的。

创建WCF中继服务

跟前面TCP方式的步骤一样,唯一的区别是 WcfRelayType 设置为 Http ,服务名称也做相应的命名,比如 httpdata 。这样创建出来的WCF中继服务地址是https:// relaydemons . servicebus . chinacloudapi . cn / httpdata

通过WCF中继公开本地WCF服务

与TCP方式对比,有两个不一样的地方

1.Host使用WebServiceHost

2.绑定使用WebHttpRelayBinding

通过HTTP方式公开,默认情况下是可以允许任何客户端访问的,这样不安全,所以需要在WebHttpRelayBinding里配置 RelayClientAuthenticationType 为 RelayAccessToken ,这样客户端就必须提供正确令牌才能访问。

文件配置方式

<system.serviceModel>
<bindings>
<webHttpRelayBinding>
<binding name="default">
<security relayClientAuthenticationType

="RelayAccessToken"/>
</binding>
</webHttpRelayBinding>
</bindings>
<behaviors>
<endpointBehaviors>
<behavior name="sbTokenProvider">
<transportClientEndpointBehavior>
<tokenProvider>
<sharedAccessSignature keyName="listenKey"

key="keyValue" />
</tokenProvider>
</transportClientEndpointBehavior>
</behavior>
</endpointBehaviors>
</behaviors>
<services>
<service name="yourservice">
<endpoint name="sbRelayEndpoint"
address="https://relaydemons.servicebus.

chinacloudapi.cn/ httpdata "
binding="webHttpRelayBinding"
bindingConfiguration="default"
behaviorConfiguration="sbTokenProvider"
contract="yourcontract" />
</service>
</services>
<extensions>
<!—Install Microsoft Service Bus NuGet

package will automatically add needed

all extensions -->
……
</extensions>
</system.serviceModel>



string relaySvcAddress = "https://relaydemons.servicebus.chinacloudapi.

cn/httpdata";
WebServiceHost wsh = new WebServiceHost

(typeof(yourservice));
wsh.AddServiceEndpoint(
typeof(yourservice),
new WebHttpRelayBinding(
EndToEndWebHttpSecurityMode.Transport,
RelayClientAuthenticationType.RelayAccessToken),
relaySvcAddress)
.EndpointBehaviors.Add(new TransportClientEnd

pointBehavior
{
TokenProvider = TokenProvider.CreateSharedAccess

SignatureToken

Provider("listeningKey", "keyValue")
});



客户端

因为前面服务端配置为安全访问方式,所以客户端需要提供正确令牌。那么如何生成令牌呢?有两种方式,一是利用服务总线包里的内置方法,二是自己生成,前者增加了对服务总线包的依赖性,但简单方便,后者需要对服务总线令牌的要求有一定的了解。以下提供两种方式的代码示例。

利用服务总线包的内置方法

var token = TokenProvider.CreateSharedAccessSignature

TokenProvider("keyname", "key").GetWebTokenAsync(resourceUri, string.Empty, true, TimeSpan.FromDays(7)).Result;



自己生成

private string createToken(string resourceUri,

string keyName, string key)
{
TimeSpan sinceEpoch = DateTime.UtcNow - new

DateTime(1970, 1, 1);
var week = 60 * 60 * 24 * 7;
var expiry = Convert.ToString((int)sinceEpoch.

TotalSeconds + week);
string stringToSign = HttpUtility.UrlEncode

(resourceUri) + "\n" + expiry;
HMACSHA256 hmac = new HMACSHA256(Encoding.UTF8.

GetBytes(key));
var signature = Convert.ToBase64String(hmac.

ComputeHash(Encoding.

UTF8.GetBytes(stringToSign)));
var sasToken = String.Format(CultureInfo.InvariantCulture,
"SharedAccessSignature sr={0}&sig={1}&se={2}&skn={3}",
HttpUtility.UrlEncode(resourceUri),
HttpUtility.UrlEncode(signature),
expiry,
keyName);
return sasToken;
}



示例代码中的resourceUri就是前面创建的中继服务地址:https:// relaydemons . servicebus . chinacloudapi . cn / httpdata

有了令牌后,就可以使用Http客户端来调用了,比如使用HttpClient。

string relaySvcAddress = "https://relaydemons.servicebus.chinacloudapi.

cn/httpdata";
using (var httpClient = new HttpClient())
{
httpClient.DefaultRequestHeaders.Add("Author

ization", token);
var requestUri = $"{relaySvcAddress}/youra

pimethod";
using (var response = httpClient.GetAsync

(requestUri).Result)
{
// handle response
}
}



提示:直接把服务总线的Key提供在客户端是不安全的,可以另外提供一个专门生成token的服务,这样客户端就可以需要的时候就从那个服务获取token,而不是直接拿到Key自己生成。

使用IIS托管服务

当本地服务是用IIS的方式来托管时,有一个特别需要注意的地方,IIS托管的服务只有在接受到请求后才会启动,所以如果一开始直接调用通过中继公开出来的服务是会失败的,因为本地托管在IIS里的服务还没启动,也就还没与中继服务建立链接,因此需要一些额外的配置来预热。那么该如何配置来预热呢?

可以按照以下步骤通过IIS的 Application Initialization 功能来做到:

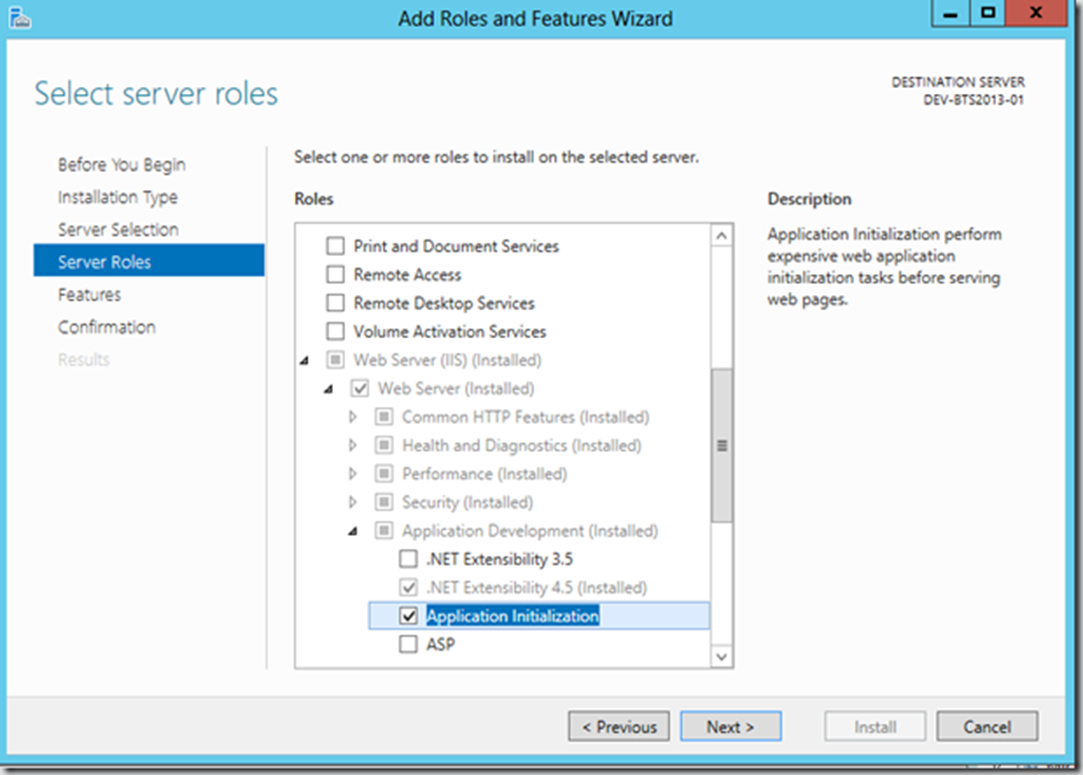

确保 Application Initialization 功能已经安装。(角色 => Web Server (IIS) => Web Server => Application Development)

设置web应用对应的ApplicationPool启动模式为AlwaysRunning

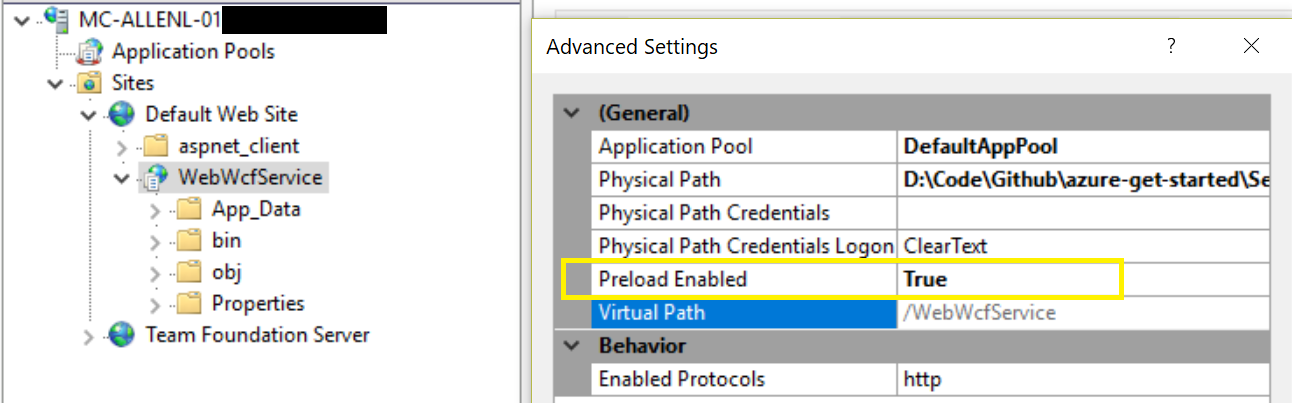

设置web应用Preload Enabled为True

添加如下初始页配置到web应用的web.config中,一般初始页设置为访问wcf svc页面即可。

<system.webServer>
<applicationInitialization>
<add initializationPage="/WebDataService.svc"/>
</applicationInitialization>
</system.webServer>



这样的话,就相当于web应用部署好之后会马上访问配置好的初始页来进行预热,从而与Service bus relay建立好链接,客户端就可以访问了。如果IIS重启也会执行预热操作以保证服务的运行。
