Android HAL实例解析


发布于2013-5-2



一、概述

本文希望通过分析台湾的Jollen的mokoid 工程代码,和在s5pc100平台上实现过程种遇到的问题,解析Andorid HAL的开发方法。

二、HAL介绍

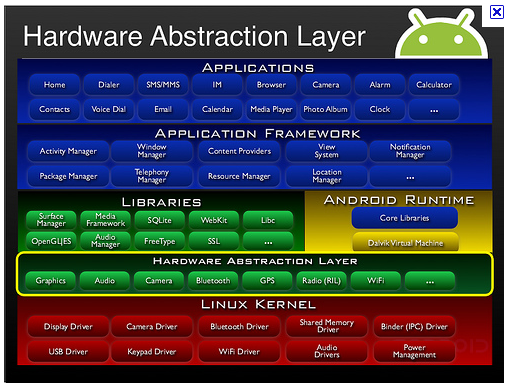

现有HAL架构由Patrick Brady (Google) 在2008 Google I/O演讲中提出的,如下图。

Android的HAL是为了保护一些硬件提供商的知识产权而提出的,是为了避开linux的GPL束缚。思路是把控制硬件的动作都放到了Android HAL中,而linux driver仅仅完成一些简单的数据交互作用,甚至把硬件寄存器空间直接映射到user space。而Android是基于Aparch的license,因此硬件厂商可以只提供二进制代码,所以说Android只是一个开放的平台,并不是一个开源的平台。也许也正是因为Android不遵从GPL,所以Greg Kroah-Hartman才在2.6.33内核将Andorid驱动从linux中删除。GPL和硬件厂商目前还是有着无法弥合的裂痕。Android想要把这个问题处理好也是不容易的。

总结下来,Android HAL存在的原因主要有:

1. 并不是所有的硬件设备都有标准的linux kernel的接口

2. KERNEL DRIVER涉及到GPL的版权。某些设备制造商并不原因公开硬件驱动,所以才去用HAL方 式绕过GPL。

3. 针对某些硬件,An有一些特殊的需求

三、HAL内容

1、HAL 主要的储存于以下目录:

(注意:HAL在其它目录下也可以正常编译)

  • libhardware_legacy/ - 旧的架构、采取链接库模块的观念进行
  • libhardware/ - 新架构、调整为 HAL stub 的观念
  • ril/ - Radio Interface Layer
  • msm7k QUAL平台相关

主要包含以下一些模块:Gps、Vibrator、Wifi、Copybit、Audio、Camera、Lights、Ril、Overlay等。

2、两种 HAL 架构比较

目前存在两种HAL架构,位于libhardware_legacy目录下的“旧HAL架构”和位于libhardware目录下的“新HAL架构”。两种框架如下图所示。

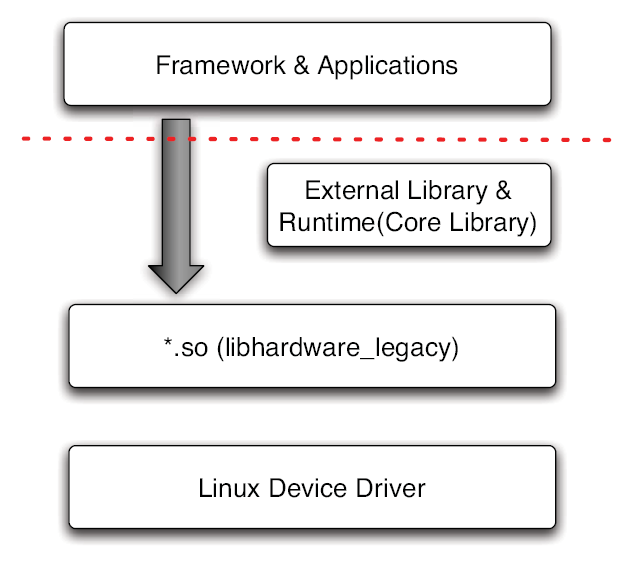

图3.1 旧HAL架构

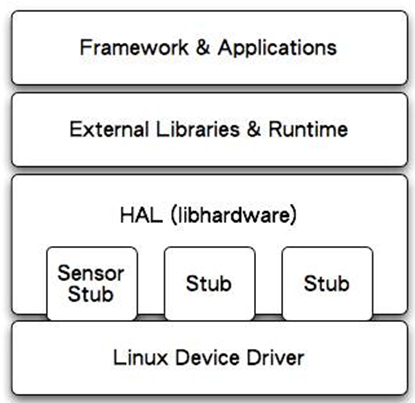

图3.2 新HAL架构

libhardware_legacy 是将 *.so 文件当作shared library来使用,在runtime(JNI 部份)以 direct function call 使用 HAL module。通过直接函数调用的方式,来操作驱动程序。当然,应用程序也可以不需要通过 JNI 的方式进行,直接加载 *.so (dlopen)的做法调用*.so 里的符号(symbol)也是一种方式。总而言之是没有经过封装,上层可以直接操作硬件。

现在的libhardware 架构,就有stub的味道了。HAL stub 是一种代理人(proxy)的概念,stub 虽然仍是以 *.so檔的形式存在,但HAL已经将 *.so 档隐藏起来了。Stub 向 HAL提供操作函数(operations),而 runtime 则是向 HAL 取得特定模块(stub)的 operations,再 callback 这些操作函数。这种以 indirect function call 的架构,让HAL stub 变成是一种包含关系,即 HAL 里包含了许许多多的 stub(代理人)。Runtime 只要说明类型,即 module ID,就可以取得操作函数。对于目前的HAL,可以认为Android定义了HAL层结构框架,通过几个接口访问硬件从而统一了调用方式。

下面结合实例来分析HAL编程方法。

四、mokoid 工程代码下载与结构分析

1、mokid项目概述

modkoid工程提供了一个LedTest示例程序,是台湾的Jollen用于培训的。对于理解android层次结构、Hal编程方法都非常有意义。

2、下载方法

#svn checkout http://mokoid.googlecode.com/svn/trunk/mokoid-read-only

3、结构分析

|-- Android.mk
|-- apps //两种应用测试方法
| |-- Android.mk
| |-- LedClient //直接调用service来调用jni
| | |-- AndroidManifest.xml
| | |-- Android.mk
| | `-- src
| | `-- com
| | `-- mokoid
| | `-- LedClient
| | `-- LedClient.java //第1种方式应用程序实现代码
| `-- LedTest //通过manager来调用jni
| |-- AndroidManifest.xml
| |-- Android.mk
| `-- src
| `-- com
| `-- mokoid
| `-- LedTest
| |-- LedSystemServer.java //开启了一个后台service,下文会有解释
| `-- LedTest.java //第2种方式应用程序实现代码
|-- dma6410xp //这个目录可以不要
| |-- AndroidBoard.mk
| |-- AndroidProducts.mk
| |-- BoardConfig.mk
| |-- dma6410xp.mk
| |-- init.dma6410xp.rc
| |-- init.goldfish.sh
| `-- init.rc
|-- frameworks //框架代码
| |-- Android.mk
| `-- base
| |-- Android.mk
| |-- core
| | `-- java
| | `-- mokoid
| | `-- hardware
| | |-- ILedService.aidl
| | `-- LedManager.java //实现了Manager,给第2种方法用
| `-- service
| |-- Android.mk
| |-- com.mokoid.server.xml
| |-- java
| | `-- com
| | `-- mokoid
| | `-- server
| | `-- LedService.java //Framework service代码
| `-- jni
| |-- Android.mk
| `-- com_mokoid_server_LedService.cpp //jni代码
|-- hardware
| |-- Android.mk
| |-- libled
| | |-- Android.mk
| | `-- libled.c
| `-- modules
| |-- Android.mk
| |-- include
| | `-- mokoid
| | `-- led.h
| `-- led
| |-- Android.mk
| `-- led.c //led stub 硬件控制代码
`-- README.txt

Android的HAL的实现需要通过JNI(Java Native Interface),JNI简单来说就是java程序可以调用C/C++写的动态链接库,这样的话,HAL可以使用C/C++语言编写,效率更高。在Android下访问HAL大致有以下两种方式:

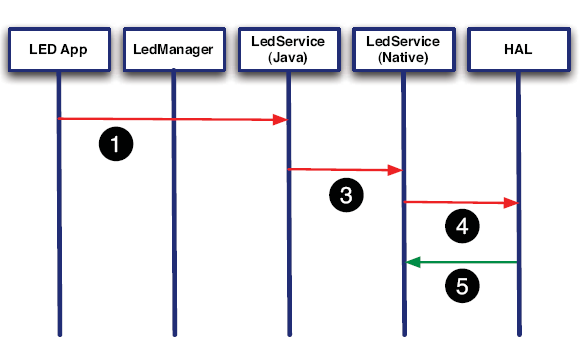

(1)Android的app可以直接通过service调用.so格式的jni

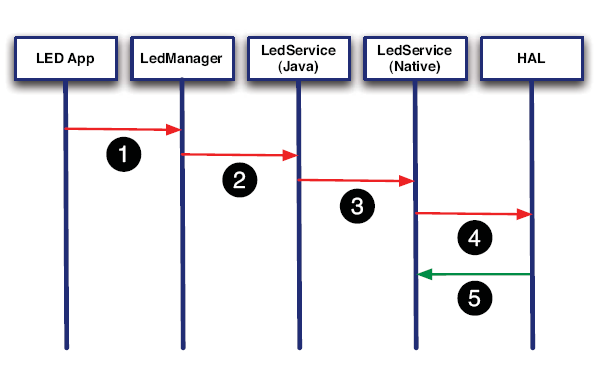

(2)经过Manager调用service

上面两种方法应该说是各有优缺点,第一种方法简单高效,但不正规。第二种方法实现起来比较复杂,但更符合目前的Android框架。第二种方法中,LegManager和LedService(java)在两个进程中,需要通过进程通讯的方式来通讯。

mokoid工程中实现了上述两种方法。下面将详细介绍这两种方法的实现原理。

4、第一种方法:直接调用service方法的实现过程

下面分析第一种方法中,各层的关键代码。

(1)HAL层

一般来说HAL moudle需要涉及的是三个关键结构体:

struct hw_module_t;
struct hw_module_methods_t;
struct hw_device_t;

下面结合代码说明这3个结构的用法。部分代码经过修改,后面的章节会给出修改的原因。

文件:mokoid-read-only/hardware/modules/include/mokoid/led.h

struct led_module_t {
   struct hw_module_t common;
};
//HAL 规定不能直接使用hw_module_t结构,因此需要做这么一个继承。
struct led_control_device_t {
//自定义的一个针对Led控制的结构,包含hw_device_t和支持的API操作
   struct hw_device_t common;
   /* attributes */
   int fd;  //可用于具体的设备描述符
   /* supporting control APIs go here */
   int (*set_on)(struct led_control_device_t *dev, int32_t led);
   int (*set_off)(struct led_control_device_t *dev, int32_t led);
};
#define LED_HARDWARE_MODULE_ID "led"
//定义一个MODULE_ID,HAL层可以根据这个ID找到我们这个HAL stub

文件:mokoid-read-only/hardware/modules/led/led.c

#define LOG_TAG "MokoidLedStub"
#include
#include
#include
#include
#include
//#include
#include "../include/mokoid/led.h"
/*****************************************************************************/
int fd;             //硬件led的设备描述符 。你也可以用led_control_device_t结构中定义的fd
#define GPG3DAT2_ON 0x4800                 //ioctl控制命令
#define GPG3DAT2_OFF 0x4801
int led_device_close(struct hw_device_t* device)
{
	struct led_control_device_t* ctx = (struct led_control_device_t*)device;
	if (ctx) {
		free(ctx);
	}
	close(fd);
	return 0;
}
int led_on(struct led_control_device_t *dev, int32_t led)
{
	LOGI("LED Stub: set %d on.", led);
	ioctl(fd,GPG3DAT2_ON,NULL);           //控制Led亮灭,和硬件相关
	return 0;
}
int led_off(struct led_control_device_t *dev, int32_t led)
{
	LOGI("LED Stub: set %d off.", led);
	return 0;
}
static int led_device_open(const struct hw_module_t* module, const char* name,
        struct hw_device_t** device)
{
	struct led_control_device_t *dev;
	dev = (struct led_control_device_t *)malloc(sizeof(*dev));
	memset(dev, 0, sizeof(*dev));
	dev->common.tag =  HARDWARE_DEVICE_TAG;
	dev->common.version = 0;
	dev->common.module = module;
	dev->common.close = led_device_close;
	dev->set_on = led_on;        //实例化支持的操作
	dev->set_off = led_off;
	*device = &dev->common;     //将实例化后的led_control_device_t地址返回给jni层
                    //这样jni层就可以直接调用led_on、led_off、led_device_close方法了。
	if((fd=open("/dev/led",O_RDWR))==-1)      //打开硬件设备
	{
		LOGE("LED open error");
	}
	else
		LOGI("open ok");
success:
	return 0;
}
static struct hw_module_methods_t led_module_methods = {
    open: led_device_open
};
const struct led_module_t HAL_MODULE_INFO_SYM = {
//定义这个对象等于向系统注册了一个ID为LED_HARDWARE_MODULE_ID的stub。
注意这里HAL_MODULE_INFO_SYM的名称不能改。
    common: {
        tag: HARDWARE_MODULE_TAG,
        version_major: 1,
        version_minor: 0,
        id: LED_HARDWARE_MODULE_ID,
        name: "Sample LED Stub",
        author: "The Mokoid Open Source Project",
        methods: &led_module_methods,  //实现了一个open的方法供jni层调用,
                                       //从而实例化led_control_device_t
    }
    /* supporting APIs go here */
};

(2)JNI层

文件:mokoid-read-only/frameworks/base/service/jni/com_mokoid_server_LedService.cpp

struct led_control_device_t *sLedDevice = NULL;

static jboolean mokoid_setOn(JNIEnv* env, jobject thiz, jint led)
{
    LOGI("LedService JNI: mokoid_setOn() is invoked.");

    if (sLedDevice == NULL) {
        LOGI("LedService JNI: sLedDevice was not fetched correctly.");
        return -1;
    } else {
        return sLedDevice->set_on(sLedDevice, led);//调用hal层的注册的方法
    }
}

static jboolean mokoid_setOff(JNIEnv* env, jobject thiz, jint led)
{
    LOGI("LedService JNI: mokoid_setOff() is invoked.");


    if (sLedDevice == NULL) {
        LOGI("LedService JNI: sLedDevice was not fetched correctly.");
        return -1;
    } else {
        return sLedDevice->set_off(sLedDevice, led); //调用hal层的注册的方法
    }
}

/** helper APIs */
static inline int led_control_open(const struct hw_module_t* module,
        struct led_control_device_t** device) {
    return module->methods->open(module,
            LED_HARDWARE_MODULE_ID, (struct hw_device_t**)device);
//这个过程非常重要,jni通过LED_HARDWARE_MODULE_ID找到对应的stub
}

static jboolean mokoid_init(JNIEnv *env, jclass clazz)
{
    led_module_t* module;
     LOGI("jni init-----------------------.");
if (hw_get_module(LED_HARDWARE_MODULE_ID, (const hw_module_t**)&module) == 0) {
//根据LED_HARDWARE_MODULE_ID找到hw_module_t,参考hal层的实现
        LOGI("LedService JNI: LED Stub found.");
        if (led_control_open(&module->common, &sLedDevice) == 0) {
    //通过hw_module_t找到led_control_device_t
    	    LOGI("LedService JNI: Got Stub operations.");
            return 0;
        }
    }

    LOGE("LedService JNI: Get Stub operations failed.");
    return -1;
}

/*
 * Array of methods.
* Each entry has three fields: the name of the method, the method
 * signature, and a pointer to the native implementation.
 */
static const JNINativeMethod gMethods[] = {
    { "_init",	  	"()Z",	(void *)mokoid_init },//Framework层调用_init时促发
    { "_set_on",        "(I)Z", (void *)mokoid_setOn },
    { "_set_off",       "(I)Z", (void *)mokoid_setOff },
};
/*
*JNINativeMethod是jni层注册的方法,Framework层可以使用这些方法
*_init 、_set_on、_set_off是在Framework中调用的方法名称,函数的类型及返回值如下:
*()Z   无参数    返回值为bool型
* (I)Z   整型参数  返回值为bool型
*/
static int registerMethods(JNIEnv* env) {
		static const char* const kClassName =
		"com/mokoid/server/LedService";//注意:必须和你Framework层的service类名相同
		jclass clazz;
      /* look up the class */
		clazz = env->FindClass(kClassName);
		if (clazz == NULL) {
					LOGE("Can't find class %s/n", kClassName);
					return -1;
		}
	/* register all the methods */
		if (env->RegisterNatives(clazz, gMethods,
						sizeof(gMethods) / sizeof(gMethods[0])) != JNI_OK)
		{
			LOGE("Failed registering methods for %s/n", kClassName);
			return -1;
		}
	/* fill out the rest of the ID cache */
		return 0;
}
jint JNI_OnLoad(JavaVM* vm, void* reserved) {//Framework层加载jni库时调用
		JNIEnv* env = NULL;
		jint result = -1;
		LOGI("JNI_OnLoad LED");
     		if (vm->GetEnv((void**) &env, JNI_VERSION_1_4) != JNI_OK) {
			LOGE("ERROR: GetEnv failed/n");
			goto fail;
		}
	    	assert(env != NULL);
		if (registerMethods(env) != 0) { //注册你的JNINativeMethod
			LOGE("ERROR: PlatformLibrary native registration failed/n");
			goto fail;
		}
		/* success -- return valid version number */
		result = JNI_VERSION_1_4;
fail:
		return result;
}

(3)service (属于Framework层)

文件:frameworks/base/service/java/com/mokoid/server/LedService.java

package com.mokoid.server;
import android.util.Config;
import android.util.Log;
import android.content.Context;
import android.os.Binder;
import android.os.Bundle;
import android.os.RemoteException;
import android.os.IBinder;
import mokoid.hardware.ILedService;
public final class LedService extends ILedService.Stub {
//对于这种直接模式不需要进程通讯,所以可以不加extends ILedService.Stub,此处加上主要是为了后面的第二种模式.
    static {
        System.load("/system/lib/libmokoid_runtime.so");//加载jni的动态库
    }
    public LedService() {
        Log.i("LedService", "Go to get LED Stub...");
	_init();
    }
    /*
     * Mokoid LED native methods.
     */
    public boolean setOn(int led) {
        Log.i("MokoidPlatform", "LED On");
	return _set_on(led);
    }
    public boolean setOff(int led) {
        Log.i("MokoidPlatform", "LED Off");
	return _set_off(led);
    }
    private static native boolean _init();          //声明jni库可以提供的方法
    private static native boolean _set_on(int led);
    private static native boolean _set_off(int led);
}

(4)APP 测试程序 (属于APP层)

文件:apps/LedClient/src/com/mokoid/LedClient/LedClient.java

package com.mokoid.LedClient;
import com.mokoid.server.LedService;// 导入Framework层的LedService
import android.app.Activity;
import android.os.Bundle;
import android.widget.TextView;

public class LedClient extends Activity {
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        // Call an API on the library.
	LedService ls = new LedService();  //实例化LedService
	ls.setOn(1);                       //通过LedService提供的方法,控制底层硬件
	ls.setOff(2);

        TextView tv = new TextView(this);
        tv.setText("LED 1 is on. LED 2 is off.");
        setContentView(tv);
    }
}

5、第二种方法:经过Manager调用service

HAL、JNI两层和第一种方法一样,所以后面只分析其他的层次。

(1)Manager (属于Framework层)

APP通过这个Manager和service通讯。

文件:mokoid-read-only /frameworks/base/core/java/mokoid/hardware/LedManager.java

package mokoid.hardware;
import android.content.Context;
import android.os.Binder;
import android.os.Bundle;
import android.os.Parcelable;
import android.os.ParcelFileDescriptor;
import android.os.Process;
import android.os.RemoteException;
import android.os.Handler;
import android.os.Message;
import android.os.ServiceManager;
import android.util.Log;
import mokoid.hardware.ILedService;

/*
 * Class that lets you access the Mokoid LedService.
 */
public class LedManager
{
    private static final String TAG = "LedManager";
    private ILedService mLedService;
    public LedManager() {
        mLedService = ILedService.Stub.asInterface(ServiceManager.getService("led"));
/*
*这一步是关键,利用ServiceManager获取到LedService,从而调用它提供的方法。这要求LedService必
*须已经添加到了ServiceManager中,这个过程将在App中的一个service进程中完成。
*/
	if (mLedService != null) {
            Log.i(TAG, "The LedManager object is ready.");
	}
    }
    public boolean LedOn(int n) {
        boolean result = false;
        try {
            result = mLedService.setOn(n);
        } catch (RemoteException e) {
            Log.e(TAG, "RemoteException in LedManager.LedOn:", e);
        }
        return result;
    }
    public boolean LedOff(int n) {
        boolean result = false;
        try {
            result = mLedService.setOff(n);
        } catch (RemoteException e) {
            Log.e(TAG, "RemoteException in LedManager.LedOff:", e);
        }
        return result;
    }
}

因为LedService和LedManager在不同的进程,所以要考虑到进程通讯的问题。Manager通过增加一个aidl文件来描述通讯接口。

文件:mokoid-read-only/frameworks/base/core/java/mokoid/hardware/ILedService.aidl

package mokoid.hardware;
interface ILedService
{
    boolean setOn(int led);
    boolean setOff(int led);
}
//系统的aidl工具会将ILedService.aidl文件ILedService.java文件,实现了ILedService

(2)SystemServer (属于APP层)

文件:mokoid-read-only/apps/LedTest/src/com/mokoid/LedTest/LedSystemServer.java

package com.mokoid.LedTest;
import com.mokoid.server.LedService;
import android.os.IBinder;
import android.os.ServiceManager;
import android.util.Log;
import android.app.Service;
import android.content.Context;
import android.content.Intent;

public class LedSystemServer extends Service {
//注意这里的Service是APP中的概念,代表一个后台进程。注意区别和Framework中的service的概念。
    @Override
    public IBinder onBind(Intent intent) {
        return null;
    public void onStart(Intent intent, int startId) {
        Log.i("LedSystemServer", "Start LedService...");

	/* Please also see SystemServer.java for your interests. */
	LedService ls = new LedService();
        try {
            ServiceManager.addService("led", ls);  //将LedService添加到ServiceManager中
        } catch (RuntimeException e) {
            Log.e("LedSystemServer", "Start LedService failed.");
        }
    }
}

(3)APP 测试程序(属于APP层)

文件:mokoid-read-only/apps/LedTest/src/com/mokoid/LedTest/LedTest.java

package com.mokoid.LedTest;
import mokoid.hardware.LedManager;
import com.mokoid.server.LedService;
import android.app.Activity;
import android.os.Bundle;
import android.util.Log;
import android.widget.TextView;
import android.widget.Button;
import android.content.Intent;
import android.view.View;

public class LedTest extends Activity implements View.OnClickListener {
    private LedManager mLedManager = null;
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        // Start LedService in a seperated process.
        startService(new Intent("com.mokoid.systemserver"));//开启后台进程
        Button btn = new Button(this);
        btn.setText("Click to turn LED 1 On");
	 btn.setOnClickListener(this);
        setContentView(btn);
    }
    public void onClick(View v) {
        // Get LedManager.
        if (mLedManager == null) {
	    Log.i("LedTest", "Creat a new LedManager object.");
	    mLedManager = new LedManager();  //实例化Framework层中的Manager
        }
        if (mLedManager != null) {
	    Log.i("LedTest", "Got LedManager object.");
	 }
        /** Call methods in LedService via proxy object
         * which is provided by LedManager.
         */
        mLedManager.LedOn(1);
        TextView tv = new TextView(this);
        tv.setText("LED 1 is On.");
        setContentView(tv);
    }
}

五、实验中需要注意的问题

将下载后的源码放到你的android源码目录下,然后编译系统。本实验用的android版本为2.1。实验的过程中大致出现过以下几个问题:

1、目标系统中没有生成LedClient.apk或LedTest.apk应用程序

编译完成后,没有在目标系统的system/app/目录下找到LedClient.apk或LedTest应用程序。只有通过单独编译LedClient或LedTest才能目标目录中生成。方法如下:

#mmm mokoid-read-only/apps/LedTest/

检查原因后发现mokoid-read-only/apps/LedTest/Android.mk

LOCAL_MODULES_TAGS :=user

而我们的s5pc100系统在配置时tapas时选择的是eng,所以没有装载到目标系统

所以修改LedTest和LedClient的Android.mk

LOCAL_MODULES_TAGS :=user eng

再次编译即可自动装载到目标系统/system/app/目录下。

2、启动后没有图标,找不到应用程序

目标系统启动后找不到两个应用程序的图标。仔细阅读logcat输出的信息发现:

E/PackageManager( 2717): Package com.mokoid.LedClient requires unavailable shared library com.mokoid.server; failing!

原因是找不到 com.mokoid.server。检查mokoid-read-only/frameworks/base/Android.mk发现系统将LedManager和LedService编译成 mokoid.jar库文件。为了让应用程序可以访问到这个库,需要通过com.mokoid.server.xml 来设定其对应关系。解决方法:拷贝com.mokoid.server.xml到目标系统的system/etc/permissions/目录下此时两个应用的程序的图标都正常出现了。

3、提示找不到 JNI_OnLoad

按照以前的实验加入下列代码:

static int registerMethods(JNIEnv* env) {
	static const char* const kClassName ="com/mokoid/server/LedService";
	jclass clazz;
    	/* look up the class */
		clazz = env->FindClass(kClassName);
		if (clazz == NULL) {
			LOGE("Can't find class %s/n", kClassName);
			return -1;
		}
			/* register all the methods */
		if (env->RegisterNatives(clazz, gMethods,
					sizeof(gMethods) / sizeof(gMethods[0])) != JNI_OK)
		{
			LOGE("Failed registering methods for %s/n", kClassName);
			return -1;
		}
	/* fill out the rest of the ID cache */
		return 0;
}
/*
 * This is called by the VM when the shared library is first loaded.
 */
jint JNI_OnLoad(JavaVM* vm, void* reserved) {
		JNIEnv* env = NULL;
		jint result = -1;
		LOGI("JNI_OnLoad LED");
     	if (vm->GetEnv((void**) &env, JNI_VERSION_1_4) != JNI_OK) {
			LOGE("ERROR: GetEnv failed/n");
			goto fail;
		}
	    assert(env != NULL);
		if (registerMethods(env) != 0) {
			LOGE("ERROR: PlatformLibrary native registration failed/n");
			goto fail;
		}
		/* success -- return valid version number */
		result = JNI_VERSION_1_4;
fail:
		return result;
}

4、需要针对你的目标平台修改HAL的Makefile

修改mokoid-read-only/hardware/modules/led/Android.mk

LOCAL_MODULE := led.default

5、在eclipse中编译不了LedSystemServer.java

原因是程序中要用到ServiceManager.addService,这需要系统权限。

解决方法可以把应用程序放入Android源码中编译,并确保以下两点:

(1)在应用程序的AndroidManifest.xml中的manifest节点中加入android:sharedUserId="android.uid.system"这个属性。

(2)修改Android 加入LOCAL_CERTIFICATE := platform.

当然:mokoid工程源码中已经做了这些。

(2)经过Manager调用service



分享到




android人机界面指南
Android手机开发(一)
Android手机开发(二)
Android手机开发(三)
Android手机开发(四)
iPhone消息推送机制实现探讨
手机软件测试用例设计实践
手机客户端UI测试分析
手机软件自动化测试研究报告
更多...


Android高级移动应用程序
Android应用开发
Android系统开发
手机软件测试
嵌入式软件测试
Android软、硬、云整合


领先IT公司 android开发平台最佳实践
北京 Android开发技术进阶
某新能源领域企业 Android开发技术
某航天公司 Android、IOS应用软件开发
阿尔卡特 Linux内核驱动
艾默生 嵌入式软件架构设计
西门子 嵌入式架构设计
更多...
