一、整车控制系统概述

1.1 整车控制系统的地位与作用

整车控制系统是电动汽车的神经中枢，承担了各子系统的数据交换、信息传递、动力电池能量管理、驾驶人意图解析、安全监控、故障诊断等核心任务。整车控制系统的性能直接决定了电动汽车的动力性、经济性、安全性和舒适性四大核心指标。

与燃油汽车不同，电动汽车没有发动机和变速箱，取而代之的是动力电池、驱动电机和复杂的电力电子控制系统。这使得整车控制系统不再仅仅是"发动机管理系统"的延伸，而是成为了一个集成了高低压电气管理、网络通信管理、能量流优化分配的综合性控制平台。

1.2 三大子系统划分

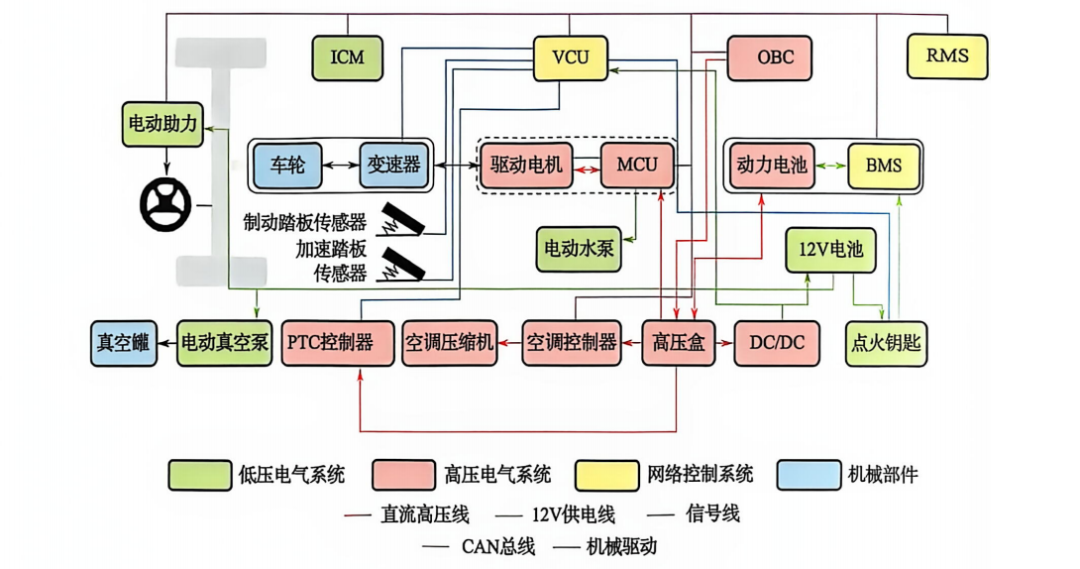

整车控制系统分为三大子系统，各司其职又紧密协作：

其中，弱电控制部件称作ECU（ECM），强电控制部件称作控制器。这种"弱电控制强电"的架构是电动汽车电气系统设计的核心思想——用小电流信号控制大电流通断，确保安全可靠。

二、VCU整车控制单元

2.1 VCU的基本作用

整车控制单元（Vehicle Controller Unit, VCU）是整车控制系统的核心部件。VCU接收加速踏板、制动踏板、车速和剩余电量等信息，通过网络综合控制驱动车辆所需的各工作部件，属于整个车辆的"管理协调型"控制部件。

VCU的硬件组成包括：微处理器（MCU芯片）、电源及保护电路模块、I/O接口和调试模块、A/D模数转换模块、CAN总线通信模块等。这些模块协同工作，使VCU具备信号采集、逻辑运算、控制输出和通信能力。

2.2 VCU的四层分层管理架构

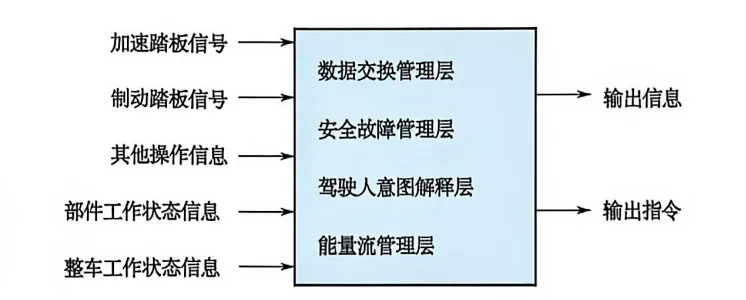

根据信号重要程度和实现次序，VCU的运算分为四个层次，从底层到顶层依次为：

这种分层架构的设计哲学是：先确保安全和通信正常（底层），再理解驾驶意图，最后优化能量分配（顶层）。任何上层功能的执行都必须建立在下层功能正常的前提之上。

2.3 VCU的演变趋势

随着芯片算力的提升和域控制器架构的普及，VCU的形态正在发生演变：

早期车型（北汽EV系列、EC系列、EX200、EX360、EU系列除EU5、LITE）中，整车控制功能均由独立VCU负责。而新一代车型（北汽EX3、EX5、EU5）取消了独立VCU，将整车控制功能拆分由电机控制器（MCU）和动力电池控制模块（BMS）分别承担。这种"去中心化"趋势降低了系统复杂度和成本，但对MCU和BMS的算力提出了更高要求。

三、CAN总线网络架构

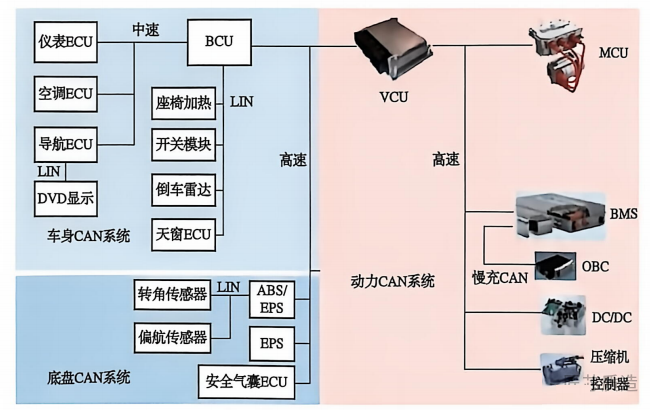

CAN（Controller Area Network）总线是电动汽车内部各控制器之间通信的"神经系统"。不同车型设计的CAN子系统个数和控制单元组合不尽相同，但主流方案采用三网架构：

动力CAN和底盘CAN采用高速500 kbit/s，因为驱动电机控制和制动防抱死对实时性要求极高，通信延迟必须控制在毫秒级。车身CAN采用中速125 kbit/s即可满足空调、车窗、座椅加热等舒适性设备的通信需求。

此外，BCU（车身控制单元）作为主控制单元，通过LIN总线连接座椅加热模块、开关模块、倒车雷达模块、天窗模块四个从控制单元；导航ECU也作为主控制单元，通过LIN总线连接DVD显示器。LIN总线是CAN总线的低成本补充，适用于通信速率要求不高的场景。

四、VCU的十六项核心功能

不同车型对VCU设计的工作任务不完全相同，但一般可归纳为十六项核心功能，按三大类划分：

4.1 制动能量回馈的双阶段控制

制动能量回馈是电动汽车区别于燃油车的核心特征之一。VCU根据加速踏板和制动踏板的位置，将制动能量回收分为两个阶段：

阶段1（滑行回收）：车辆行驶中，驾驶人完全放开加速踏板但未踩制动踏板。此时VCU控制驱动电机转入发电机模式，产生反向制动力矩并为电池充电。阶段2（制动回收）：车辆减速过程中，驾驶人踩下制动踏板。VCU在机械制动基础上叠加电机制动力矩，实现制动能量的最大化回收。若驾驶人放开加速踏板后立即踩制动，则直接进入阶段2。

4.2 防溜车控制策略

电动汽车在坡上起步时，从放开制动踏板到踩下加速踏板之间存在一个"控制真空期"，车辆会出现向后溜车。防溜车功能通过精准控制电机输出转矩来填补这个真空期：

坡上起步防溜：保证向后溜车距离小于10cm。实现方式是当制动踏板松开时，VCU立即向MCU发出"维持制动转矩"指令，待加速踏板信号到达后再平滑过渡为驱动转矩。

坡上行驶防溜：当动力不足导致车速逐渐降至0km/h时，VCU控制电机输出"驻坡转矩"，将车速精确保持在0km/h，不再向后溜车。

五、VCU与各设备的连接逻辑

5.1 VCU与电子换档器的连接

北汽新能源EU系列采用旋钮式电子换档器，转动旋钮可选择R（倒车）、N（空档）、D（前进）、E（经济）四个位置。电子换档器向VCU提供4个信号线，采用四位二进制编码：

信号判定标准：0.1~0.9V判定为逻辑"0"，2.8~3.95V判定为逻辑"1"。采用四位编码而非简单的两三位编码，是为了提供更高的容错能力和安全性——VCU可以识别非法编码组合并拒绝执行。

E位是经济模式，通过降低加速响应灵敏度和最高车速等动力性能来降低能耗。在E位和D位下，可通过"E+"和"E-"按键在3级制动能量回收强度之间调节。

5.2 VCU与加速踏板传感器的连接

加速踏板传感器向VCU提供两组信号（信号1和信号2），VCU将两组信号对比使用，实现冗余校验。

双信号设计的精妙之处在于：信号2的电压范围约为信号1的一半。VCU实时对比两路信号，若偏差超出允许范围，立即判定为传感器故障，进入安全模式（跛行回家）。这是功能安全（Functional Safety）理念的典型应用。

5.3 VCU与制动踏板传感器的连接

制动踏板传感器同样向VCU提供两组制动踏板深度信号（信号1和信号2），VCU将两组信号对比使用，用于制动能量回收控制和制动力分配。同时VCU发出信号控制制动灯点亮。双信号冗余设计与加速踏板一致，确保制动意图判断的可靠性。

5.4 VCU与BMS的连接

VCU通过硬线对BMS发出唤醒信号和主负继电器闭合信号，通过CAN总线询问BMS是否有接收方面故障。BMS反馈给VCU的信号包括：动力电池电量（SOC）、动力电池温度、动力电池电压、动力电池电流。

5.5 VCU与OBC（车载充电机）的连接

当插入慢充枪后，OBC感知CC与PE之间接通，向VCU发出充电唤醒信号，再由VCU向组合仪表发出充电唤醒信号。OBC同时向VCU发出充电连接确认信号，仪表板上慢充指示灯点亮。

5.6 VCU与PTC控制器的连接

PTC控制器可安装在高压盒内、压缩机控制器内或单独设立。VCU通过CAN总线与PTC控制器通信，根据驾驶人指令和PTC温度传感器信号，控制PTC的分组通电或断开，实现座舱加热的精确温控。

5.7 VCU与MCU（电机控制器）的连接

VCU通过CAN总线向MCU发出转矩需求信号，并询问MCU是否有接收方面故障。MCU反馈驱动电机转速、驱动电机温度、电机控制器温度。

能量回馈时，VCU通知MCU，6个IGBT不再工作，由三相桥式整流器自动工作，将机械能转换为电能回馈给电池。当回收电流大于动力电池允许的最大充电电流时，MCU执行IGBT工作状态限制。

5.8 VCU与DC/DC的连接

在慢充电或行车中，VCU对继电器发出"使能（Enable）"信号，继电器闭合后DC/DC开始工作，将高压直流电（约300~400V）转换成14V直流电，为12V蓄电池充电并为低压用电设备供电。当DC/DC本身出现故障时，通过故障信号线上报VCU，再由VCU报送组合仪表，仪表板上充电故障灯点亮。

5.9 VCU与压缩机控制器的连接

部分车型中VCU兼有空调控制单元的作用。驾驶人操作空调面板后，VCU接收A/C开关、温度设定、鼓风机风速、蒸发器温度、室内温度、制冷管路压力等信号，通过CAN总线将执行信号传送给压缩机控制器，控制压缩机以不同转速运行。

5.10 VCU与RMS（远程通信终端）的连接

RMS也称车联网系统（T-BOX），VCU通过CAN总线与RMS连接。RMS具备八大功能：①服从VCU控制命令获取整车信息；②利用GPS/北斗定位；③数据存储到本地SD卡；④无线发送信息至服务平台；⑤保存最近数据作为"黑匣子"；⑥网络不畅时自动存储待网络恢复后上传；⑦GPS故障主动上报警情；⑧支持远程自动升级。

5.11 VCU与远程模式开关的连接

高配车型装有远程模式按键，按下后远程模式指示灯点亮，用户可通过手机App进行远程充电控制、远程空调控制、远程电池预加热控制等操作。

六、低压与高压上电原理

6.1 电动汽车上电特点

燃油汽车只有12V电池，上电方式简单。电动汽车有12V电池和高压动力电池两套电源系统，因此上电方式分为低压上电和高压上电两个独立又关联的阶段。

上电原理核心：VCU控制、协调各控制单元，使各控制单元按顺序合理地发出或断开低压控制信号，控制动力电池继电器接通或断开，从而使车辆正确完成上电和下电，同时进行信息交换和故障监测。整个过程必须保证逻辑正确、顺序合理、故障检测有效。

6.2 低压供电的四种途径

6.3 五种唤醒模式及优先级

优先级排序的核心逻辑是：充电安全 > 远程控制 > 正常驾驶 > 电池维护。快充涉及大电流高压操作，安全等级最高，因此快充唤醒优先级最高。

6.4 高压上电原理

6.4.1 预充继电器与预充电阻的作用

如果驱动电机控制器直接加上动力电池全电压（通常300~400V），瞬间大电流会对控制器内的高压电容形成巨大冲击，可能损毁IGBT等功率器件。预充电阻的作用就是在主继电器闭合之前，先通过预充电阻限流给电容充电，待电容电压接近电池电压后再闭合主继电器，实现"软上电"。

6.4.2 高压继电器控制顺序

这就是所谓的"预充-主正时序控制"。整个过程的时序精度要求在毫秒级，BMS需要实时监测预充电流和电容电压，判断预充是否成功。如果预充超时或电流异常，BMS将终止上电流程并上报故障。

6.4.3 正常上电与故障下电流程

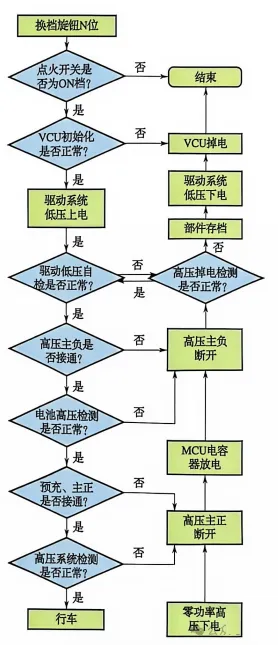

当换档旋钮置于N位、点火开关拧到ON档时，首先进行低压上电。若系统自检通过，进入高压上电流程。高压上电正常后，仪表板"READY"绿色指示灯点亮，表示车辆可以起步行车。

如果高压上电过程中检测到故障（如绝缘电阻过低、电池温度异常、预充超时等），系统将自动执行下电流程：断开主正继电器→断开预充继电器→断开主负继电器，同时仪表显示相应的故障指示灯。

点火开关由ON档拧到ACC档时，如果此时高压电输出功率为零（车辆静止），则执行完整下电流程。部分车型设计中，拧到START档才触发高压上电检测，高压正常后"READY"灯亮起。

七、故障诊断系统

7.1 故障三级分类

VCU连续监视整车电控系统，根据传感器输入及CAN总线通信得到的驱动电机、动力电池、充电机等信息，对各种故障进行判断、等级分类、报警显示、存储故障码。故障分为三个等级：

故障处理的核心原则是：人身安全 > 车辆安全 > 驾驶体验。1级故障直接切断高压电源，哪怕这意味着车辆停在路中间；2级故障限制功率但仍允许行驶；3级故障仅做记录和提示，不影响正常驾驶。

7.2 驱动系统指示灯/警告灯

7.3 OBD诊断座端子定义

随车诊断系统（OBD）插座是车辆故障诊断的物理接口。通用端子定义：端子4和5连接地线，端子7连接K线，端子16连接12V正极。北汽EV200的专用定义如下：

可以看到，电动汽车的OBD接口比传统燃油车复杂得多：除了通用的K线和原车CAN外，还增加了新能源CAN、快充CAN、动力电池CAN三路独立CAN总线，分别对应不同的子系统诊断需求。

7.4 专用诊断仪TC-6001

北汽新能源专用诊断仪TC-6001适用于EV、EU等系列，后期新增车型可在线升级。诊断仪套装包括：诊断线束、数据终端盒、笔记本计算机（自配）。硬件采用汽车专用双核处理器，软件兼容所有汽车协议，使用标准802.11 b/g WiFi无线通信。

标准操作流程：①连接诊断线束→②进入主界面→③选择诊断程序版本号→④选择车型→⑤进入快速测试→⑥查询故障码→⑦读取数据流→⑧读取数据冻结帧→⑨清除故障码。

八、整车控制策略深度分析

8.1 上电时序控制策略

上电时序是整车控制中最关键的策略之一。从钥匙拧到ON档到"READY"灯亮起，整个过程中VCU需要协调超过10个控制单元按严格时序完成自检、通信握手、预充电等操作。任何一步失败都将导致上电中止。

设计要点：各继电器的闭合必须有时序间隔（通常50~200ms），确保前一级完成后再进行下一级；BMS在预充阶段需实时监测电流，若预充电流超过阈值则立即终止；所有控制单元上线后需完成CAN通信握手，确认网络正常。

8.2 驾驶人意图解析策略

意图解析是VCU最复杂的功能之一。VCU需要同时处理加速踏板（2路冗余）、制动踏板（2路冗余）、档位信号（4路编码）、车速信号等多维输入，在毫秒级时间内计算出驾驶人的真实意图。

关键算法包括：踏板映射曲线（将踏板深度非线性映射为转矩需求）、踏板变化率检测（判断急加速/缓加速）、制动-加速过渡处理（防溜车的核心）、档位合理性判断（防止行驶中误挂R档）。

8.3 能量回收控制策略

能量回收策略直接影响续航里程和驾驶感受。回收强度过大，松油门时减速感过强，乘客不适；回收强度过小，续航里程缩短。VCU需要根据车速、SOC、制动踏板深度、ABS状态等参数动态调节回收转矩。

ECO模式（E档）下，回收强度更大、加速更温和、最高车速受限，以最大化续航；D档下则优先保证驾驶体验，回收强度适中。用户还可通过E+/E-按键在3级回收强度间手动调节。

8.4 充电管理策略

VCU与BMS协同管理充电全过程：插入充电枪→唤醒通信→充电握手→参数协商→恒流充电→恒压充电→充电结束→断开连接。充电过程中VCU持续监控电池温度，超过安全阈值时主动降低充电功率或终止充电。

智能充电系统（IBS）更进一步：车辆停放期间自动监测12V电池SOC，低于73%时自动唤醒BMS进行充电，到达93%时自动停止。这解决了电动汽车长期停放导致12V电池亏电无法启动的问题。

九、结语

整车控制系统是电动汽车区别于传统燃油车最核心的技术领域之一。它不仅是各个电气部件的"接线员"，更是整车的"决策者"。
