依据GB 17675-2025最新强制国标时间要求：

✅ 2026年7月1日：新申报线控转向（SBW）车型必须满足完整功能安全、等效机械兜底能力；

✅ 2027年1月1日起，所有新申报燃油 / 新能源车型（含常规 EPS）全部强制完成 ISO26262 功能安全分析、出具合规验证报告。

国内与海外EPS供应商方案核心差距集中两点：转向控制算法、全链路功能安全体系。

一、EPS功能安全简介

本文完全遵循 ISO 26262 全生命周期，深度扩充 EPS 完整相关项定义、HAZOP 危害可操作性分析、瑞萨ASIL-D全套软硬件架构，整套方案可直接用于主机厂定点、功能安全评审。功能安全开发流程如下：

✅ 相关项定义

✅ HARA危险分析与风险评估

✅ 功能安全概念

✅ 系统/硬件/软件分层设计

✅ FTA/FMEDA安全确认

二、相关项定义

2.1 系统边界

EPS 由方向盘扭矩/角度传感器、ECU控制器、三相助力电机、电机位置传感器、低压供电回路、CAN通信六大核心部件组成。

2.2 全维度系统功能

（一）基础助力核心功能

• 驾驶员意图：采集主/冗余双通道方向盘扭矩、转角信号，结合车速计算基础助力力矩（低速轻便、高速沉稳）；
• 可变传动比：随车速动态调整转向增益；
• 摩擦补偿：抵消转向管柱、齿条机械摩擦，消除低速手感发沉；
• 惯性补偿：抑制快速打方向时系统惯性迟滞。

（二）驾驶舒适辅助功能

• 主动回正：直行跑偏修正、弯道自动回中；
• 阻尼调节：高速增加转向阻尼，避免轻微转向导致车辆晃动；
• 中位保持：路面颠簸、侧风时，自动施加保持力矩，减少修正操作；
• 限位缓冲：转向打到极限位置时降低冲击，保护机械结构。

（三）高阶智驾协同功能

• 车道居中LKA：依据ADAS目标横向偏差输出正向/修正助力；
• 自动泊车APA/RPA：整车低速自主控制左右转向力矩；
• 紧急避让辅助：ESC联动突发修正转向；
• 反向扭矩限制防护：识别ADAS指令与驾驶员转向趋势冲突、传感器相位错乱，阻断反向自主转向输出。

（四）故障安全与交互功能（GB 17675 强制要求）

• 双通道故障诊断：传感器、MCU、驱动、供电实时监控；
• 分级安全状态：轻度故障限助力、重度故障切断电机零助力；
• 整车CAN输出：转角、扭矩、故障码、激活状态、安全模式；
• 仪表分层告警：黄色预警（轻度失效）、红色故障灯+文字+蜂鸣；
• 跛行回家逻辑：助力丢失后保留机械转向，提示驾驶员低速行驶；
• 故障码存储：持久存储，支持诊断仪读取、OTA 远程上报。

三、危害分析：HAZOP分析 + HARA风险评估

3.1 HAZOP危害与可操作性分析（国标GB/T 45829标准分析方法）

采用 6 类标准引导词，对 EPS 全部功能逐条识别失效危害，表格清晰可直接写入报告：

HAZOP 分析结论：反向自主转向、无指令自主扭矩、电机锁死三类工况风险最高，定义为 ASIL-D 安全目标，是 GB 17675 重点核查项。

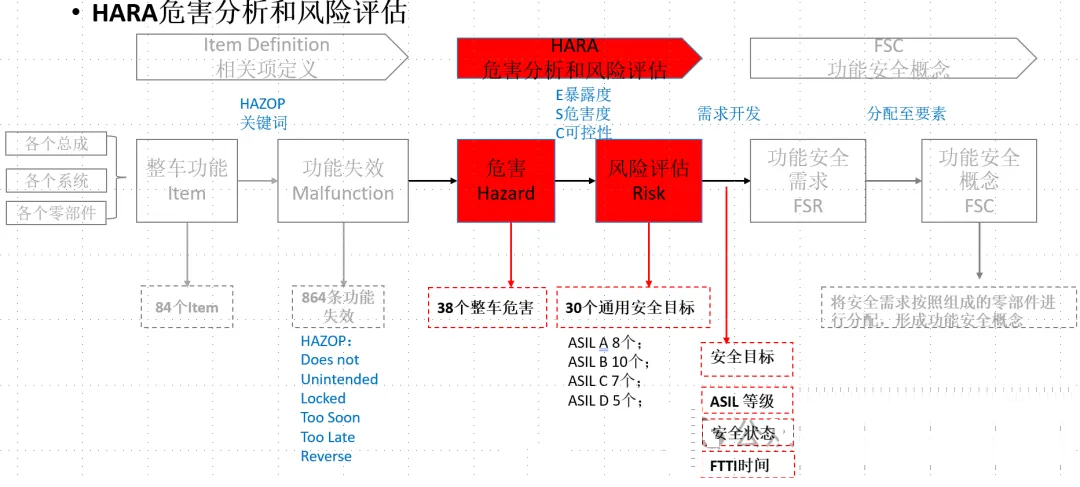

3.2 HARA 危险分析与风险评估

结合 HAZOP与功能场景（高速、低速、弯道、自动泊车、接管切换）：评估严重性S、暴露概率E、可控性C，定义安全目标与ASIL等级：

安全目标 1：禁止电机无输入自主扭矩｜ASIL-D

• 风险场景：传感器漂移、ECU 单通道失效，无驾驶员输入时，电机自动输出转向助力，高速下车辆自主跑偏、变道，极易引发碰撞。
• 失效诱因：扭矩传感器单点故障、单路运算逻辑出错、驱动回路误导通。
• 安全约束：双通道独立采集校验，监控通道实时阻断驱动输出。

安全目标 2：杜绝电机锁死扭矩｜ASIL-D

• 风险场景：ECU、驱动芯片、电机绕组故障导致转向卡死，驾驶员无法修正路线，高速避险完全失效。
• 安全约束：双通道独立切断功率回路，硬件隔离继电器双重断路。

安全目标 3：防止电机反向自主转向｜ASIL-D

• 风险场景：车道保持、自动泊车、ADAS 接管过程中，ECU逻辑故障、传感器相位错乱，电机输出与驾驶员意图完全相反的反向扭矩；高速超车、弯道时极易引发车辆侧翻。
• 失效诱因：转角传感器相位故障、ADAS 扭矩指令校验失效、双通道角度数据不一致未拦截。
• 安全约束：正向/反向扭矩双向阈值校验，方向盘转向趋势与电机输出实时比对，反向大扭矩直接切断驱动进入安全状态。

安全目标 4：故障状态禁止误退出安全模式｜ASIL-A

• 安全约束：系统进入零助力安全态后，不得无预警重新输出转向力矩，避免驾驶员预判缺失。

安全目标 5：助力完全丢失可控｜QM

• 安全约束：仅机械转向可用，仪表提前告警，驾驶员减速即可规避风险，无高等级安全要求。

安全目标 1/2/3 均为 ASIL-D，EPS 整车最高安全完整性等级 D，全链路软硬件、供电、通讯、驱动均需满足 ISO26262 ASIL-D 开发、验证要求。

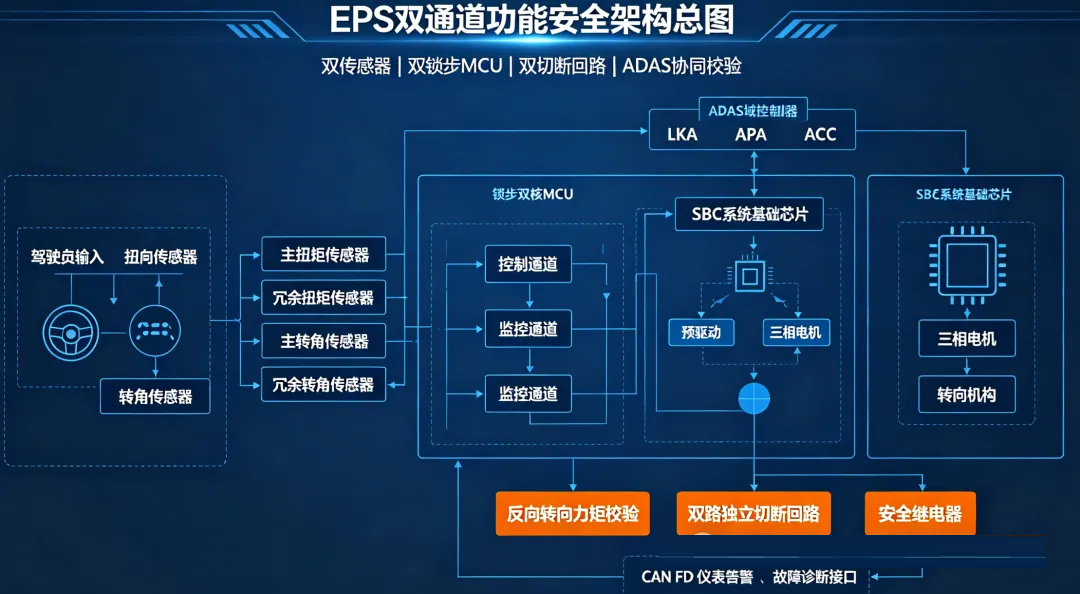

四、EPS功能安全顶层概念（双通道独立冗余架构）

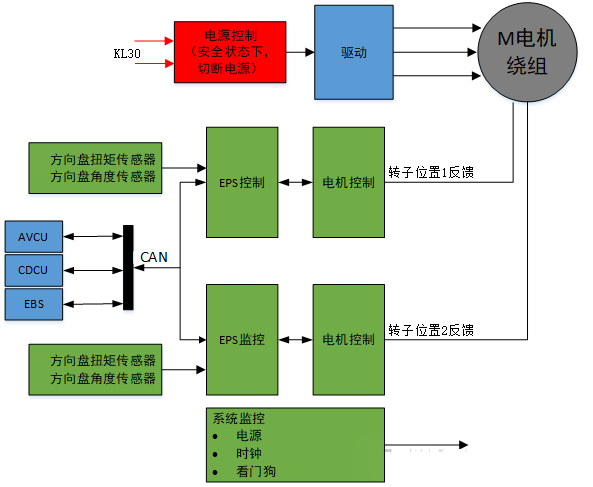

为满足上述5项安全目标，搭建控制通道 + 独立监控通道双隔离架构，无共因失效点，核心安全需求：

1. 系统满足ASIL-D分解要求，双通道各分配 ASIL-B（D）
2. 系统致命故障 100ms 内进入零助力安全状态；
3. 采用控制通道 + 独立监控通道双锁步内核架构，两路完全独立采集扭矩、转角信号；
4. 扭矩 / 转角传感器双路冗余输出，两路信号独立走线、独立AD采样；
5. 监控通道独立拥有驱动切断权限，无需依赖主控逻辑；
6. 电源、系统时钟双路独立监控，单一电源 / 晶振失效不影响安全切断；
7. ADAS 反向转向扭矩单独设立校验阈值，正负转向趋势不一致立即阻断电机输出；
8. 硬件两级隔离：MCU 控制继电器 + SBC 硬件关断回路，任一通道均可独立切断电机供电。

五、软硬件详细设计

5.1 硬件系统分层详细设计

整套硬件通过ISO26262流程认证，三层硬件隔离保障双通道独立监控：

1）主控单元：瑞萨 R7F701043 锁步双核 MCU（ASIL-D）

• 双PowerPC锁步内核：每周期运算结果硬件自动比对，不一致立即触发安全关断；
• 双组独立ADC采样通道：分别接入主、副扭矩/转角传感器，模拟电路完全隔离，无共地干扰；
• 内置硬件HSE安全引擎：固件开机验签、内存 ECC、RAM/Flash 周期 CRC自检；
• 两路独立硬件看门狗、独立时钟源，控制 / 监控任务分开计时；
• 双路GPIO独立输出关断信号至 SBC，两路信号逻辑或，任意一路故障均可切断电机电源。

2）系统基础芯片SBC：瑞萨 RAA210850（ASIL-D）

• 多路隔离供电轨：MCU、传感器、驱动分开供电，单路短路不影响整机安全回路；
• 双路硬件使能引脚：分别接收控制、监控内核关断信号，硬件层面实现双通道切断；
• 实时监控：12V电源、传感器供电过压/欠压直接切断驱动电源；
• 硬件看门狗：独立于MCU内核，MCU 死机强制断开电机回路。

3）三相电机预驱动芯片：瑞萨 R2J45100（ASIL-D）

• 六路独立硬件检测：IGBT过流瞬间硬件锁死输出，无需软件介入；
• 双SPI通讯接口：分别对接锁步双内核，控制、监控通道均可读取电流、温度状态；
• 内置电机位置硬件校验：检测电机反向相位偏移，提前阻断反向扭矩输出；
• 过热硬件保护：温度超标直接切断三相输出。

4）外围硬件安全配套

• 双路扭矩+双路转角独立传感器：两套线束分开布置，规避同一线束破损双通道同时失效；
• 两级安全继电器：主功率继电器 + 电机隔离继电器，双路硬件信号控制，单一继电器粘连不影响安全切断；
• 独立备份供电：主电丢失后维持100ms安全切断时序，满足 GB 17675 失效时间要求；
• 硬件故障指示：MCU失效仍可点亮红色故障灯。

5）硬件安全切断完整逻辑

• 锁步MCU控制内核、监控内核分别输出独立关断信号至 SBC；出现任一ASIL-D故障（自主正向扭矩、电机卡死、反向转向扭矩），对应通道立即输出低电平；
• SBC硬件检测到任一使能失效，同步断开电机主供电、隔离继电器，三相驱动无输出，系统进入纯机械转向安全态，全程≤80ms，满足国标 100ms 限值。

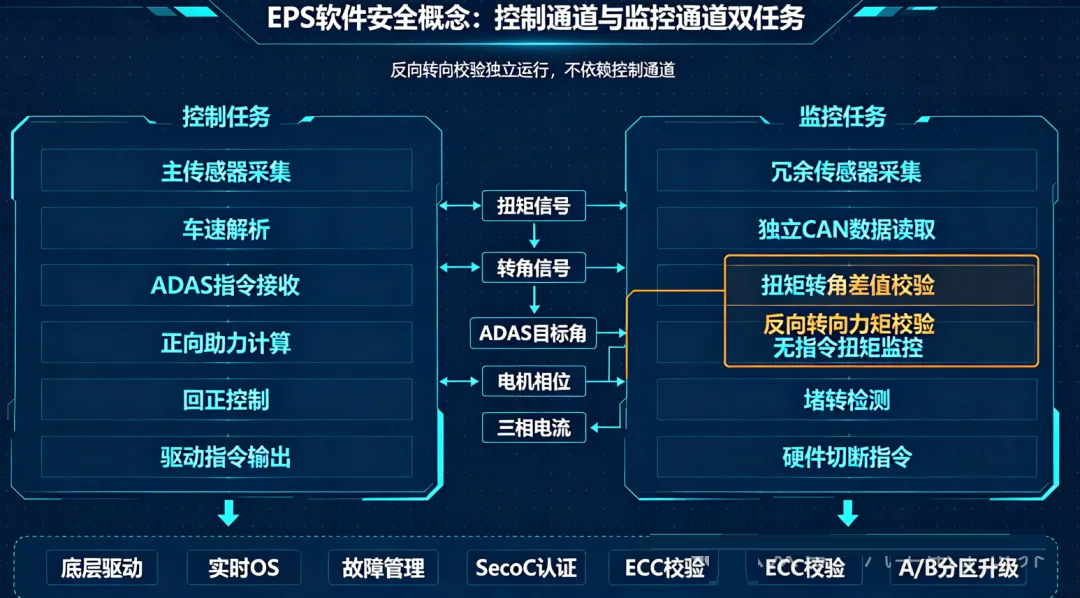

5.2 软件分层详细设计（锁步双任务，新增反向转向校验逻辑）

软件部署在瑞萨 R7F701043 锁步双核，内核同步运行控制任务、独立监控任务，分层架构完整，全流程满足 ISO26262-6 软件开发规范：

1）软件四层分层架构

• 底层驱动：隔离 ADC、SPI、CAN、GPIO 驱动，双通道硬件驱动代码独立；
• OS：双核独立任务调度，控制、监控任务周期分开，禁止数据共享全局变量；
• 基础服务：故障管理、时序监控、CRC 校验、SecOC 报文解析、力矩限幅算法；
• 应用层两大独立任务：
  • 控制任务：读取主传感器、车速、ADAS 指令，计算正向助力、回正力矩，输出三相驱动指令；内置正向力矩限幅；
  • 监控任务：完全独立读取副传感器、独立整车 CAN 数据，核心新增反向转向力矩校验模块。

2）监控任务核心安全算法

• 双通道扭矩/转角差值实时比对：差值超阈值判定传感器失效；
• ADAS请求转向力矩与驾驶员方向盘趋势做方向判断：ADAS请求转向力矩、且驾驶员未主动修正，直接下发硬件切断指令；
• 计算理论车轮转向方向：与电机实际相位比对，相位反向直接阻断驱动输出；
• 持续监控：无输入时电机是否输出扭矩，杜绝自主跑偏；
• 监控电机三相电流：判断锁死堵转工况，快速切断供电。

3）全软件安全机制

• 锁步内核周期运算比对：单内核计算错误立即标记致命故障；
• 所有变量双副本存储：每 10ms 互相校验，防止内存单粒子翻转；
• CAN FD报文：新鲜度校验、SecOC CMAC 加密，拦截篡改反向转向指令；
• 故障分级存储：ASIL-D 致命故障永久保存，可 OTA 远程读取；
• 升级 A/B 双分区：刷写失败自动回滚旧固件，防止升级后安全逻辑失效；
• 力矩输出：软硬双重限幅，正向、反向力矩分开设置最大阈值，杜绝超大反向拉扯。

六、安全确认阶段：FTA+FMEDA+HAZOP 联合验证

按照 ISO26262-8安全确认要求，结合HAZOP输出故障场景，重点针对自主转向失效开展演绎+归纳双层安全验证：

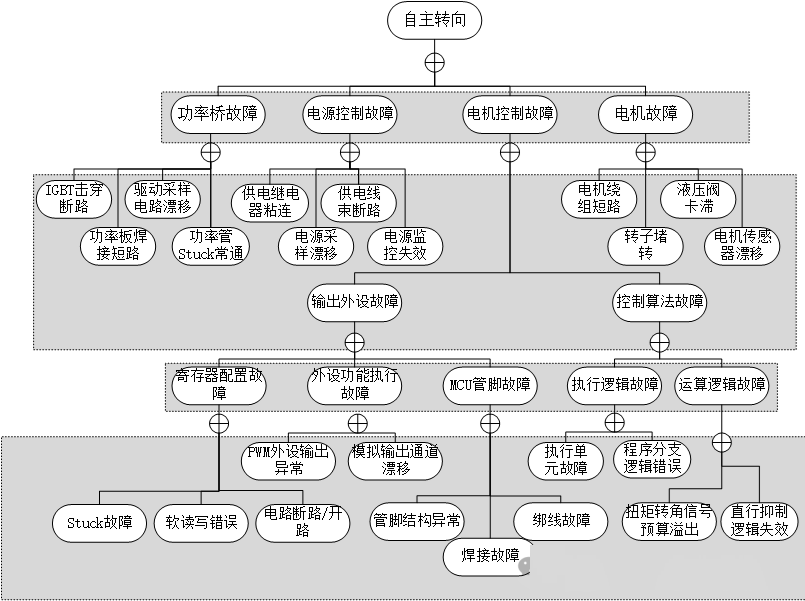

1）FTA 故障树分析（自上而下）

顶事件：电机输出自主转向；

逐层拆解底层诱因：传感器相位失效、控制/监控通道数据不一致、ADAS 篡改报文、预驱动短路、MCU 单内核运算错误；定量计算单 / 双点失效概率，满足 ASIL-D 单点故障度量指标。

2）FMEDA失效模式量化

• 对MCU、SBC、预驱动、传感器、继电器、线束全部器件统计失效率，计算随机硬件故障概率（PMHF），满足 ASIL-D 限值；
• 识别潜伏故障，定义周期诊断检测间隔。

3）台架+实车注入HAZOP失效场景

• 传感器漂移、ADAS 反向指令、MCU 单通道失效、驱动短路；
• 验证系统 100ms 内切断电机、仪表分级告警、跛行逻辑完整，符合 GB 17675 降级要求。

4）文档输出

HAZOP分析表、HARA报告、FTA分析、FMEDA量化报表、台架/实车安全测试报告，用于车型公告审核。

七、行业工程师总结

1）GB 17675 时间明确：2026.7 仅线控转向强制 ASIL-D，2027.1 所有 EPS 车型全部强制功能安全分析，无合规报告无法上新公告；

2）国产EPS核心短板：缺少转向风险防护、双通道硬件隔离、独立监控架构，本文瑞萨整套锁步软硬件方案对标海外Tier1；

3）HAZOP危害识别手段：覆盖反向转向、卡死、无指令跑偏五大致命工况，是评审必查文档；

4）ASIL-D EPS 核心底层逻辑：双独立传感器、双锁内核、双硬件切断回路、正反双向力矩校验，四层屏障规避国标禁止的失控工况。
