本文以动力电池BMS开发为落地场景，从工程师视角完整拆解ISO 26262功能安全分析全流程。手把手讲透HARA风险评估、ASIL等级定级、Safety Goal安全目标、FTTI故障容错时间四大核心概念，串联从整车风险识别、安全需求拆解到软硬件时序设计的完整落地逻辑，帮你告别"经验式做安全"，真正读懂量产级功能安全设计思路。

做控制器软硬件开发 ，安全永远是底层底线。 我们日常写采样代码、调校SOC/SOH算法、设计电芯均衡逻辑、编写故障诊断策略—— 所有开发动作最终落脚点，完全是守护动力电池包安全 。

从业内常识来看：

• 电芯过充极易触发热失控 --> 电芯超温诱发起火

• 高压回路互锁失效带来触电隐患。

绝大多数工程师都会依靠项目经验，在软件里预埋各类保护阈值与异常处置逻辑。 但仅凭经验设置保护，真的能满足整车量产要求吗？ 当BMS搭载在高速行驶的新能源整车，行驶时速突破120km/h，一段偶发代码BUG、一颗元器件硬件失效，都有可能酿成重大安全事故。主机厂总会抛出灵魂拷问： ✅ 如何佐证过压保护逻辑满足整车安全？ ✅ 主控MCU宕机后，备用安全链路多久完成接管？ 想要有理有据答复车企质疑，不能依赖个人经验， ISO 26262功能安全就是行业通用的标准化方法论。 本文抛开晦涩的 ITEM/HAZOP/场景定义等枯燥内容 ，立足BMS开发的经典场景，拆解功能安全四大核心关键词——HARA、ASIL、Safety Goal、FTTI，并串联展示它们如何形成一条从"整车风险"到"代码硬件"的完整落地链路，看完就能落地项目。

📌 一、 HARA ：项目启动第一步，整车维度的风险识别

全称：危害分析与风险评估（Hazard Analysis and Risk Assessment） 通俗理解：整车、系统、BMS多领域工程师联合开会，预判整车所有极端危险场景。 整车关键认知：HARA分析主体是整车，而非单独BMS零部件！

不要局限思考"BMS自身过充故障"，而是推演：BMS异常 → 整车会出现哪些危险事故。

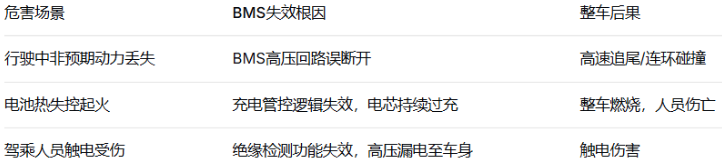

1、BMS典型危害场景

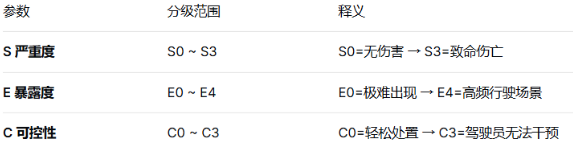

2、三维量化评分：S/E/C

每一项危害从三个维度量化评级：

量化赋值逻辑（BMS落地版）：

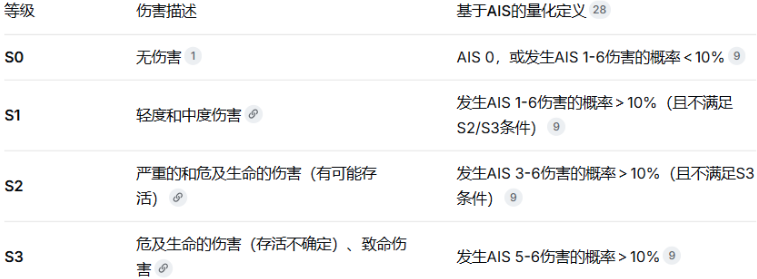

ISO 26262将严重度分为S0、S1、S2、S3四个等级：

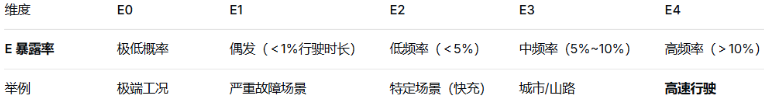

ISO 26262将暴露度分为E0、E1、E2、E3、E4  五个等级 ：

实际工程项目中，E等级通常由整车OEM根据目标市场行驶大数据统计得出，而非工程师个人经验判断，如重卡的高速公路行驶时长占比＞10%，对应E4。

ISO 26262将可控度分为C0、C1、C2、C3四个等级：

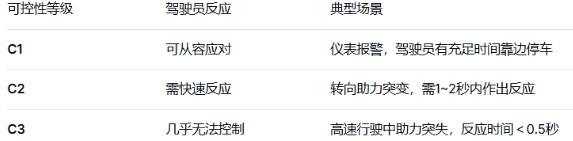

可控性分级判断标准参考：

C0（通常可控）： 驾驶员或交通参与者通常都能避免伤害；

C1（简单可控）：有预警、有充足反应时间，驾驶员可从容应对；

C2（中等可控）：有预警但反应时间紧张（约1~2秒），需要驾驶员快速操作；

C3（难以控制）：无预警或反应时间＜0.5秒，车辆自身惯性主导，驾驶员无法有效干预。

对于转向系统，≤150N方向盘轮缘力通常作为C1的上限参考（基于ECE R79和MIL-STD-1472）。

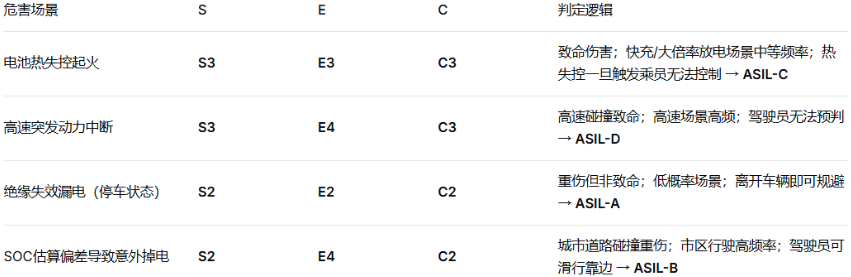

3、BMS危害场景S/E/C打分示例

HARA输出物：一份完整的危害事件清单，每项标注S/E/C分值和ASIL等级——这就是安全目标（Safety Goal） 的输入源。

 ⚙️ 二、ASIL：安全等级定标，决定开发投入

ASIL = S + E + C 综合查表定级**，整车 安全完整性等级 分为：QM、A、B、C、D。 - QM：常规质量管理，失效无重大安全隐患。 - ASIL-D：车载电子最高安全等级，约束最严苛。

记忆口诀：

S/E/C任一数值为0，则通常不纳入功能安全管控。

ASIL计算通常采用   7A8B9C10D ，如ASIL=8，那么ASIL等级为B。

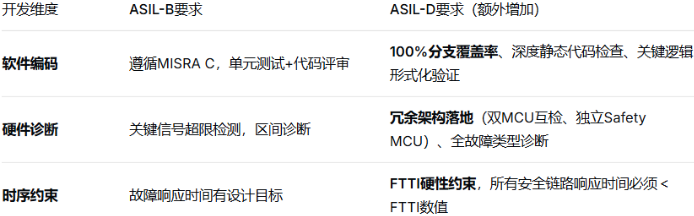

ASIL等级对软硬件开发的约束差异

一句话总结：ASIL等级越高，用来"证明安全可靠"的研发投入呈指数级上升。

 🛡️ 三、Safety Goal（安全目标）：从风险到顶层约束

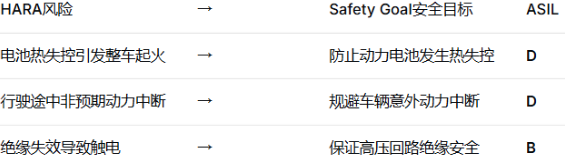

安全目标直接萃取于HARA风险结论，是整车最高层级安全约束。 标准句式：规避[XX危险事件]，ASIL-X，举例映射关系：

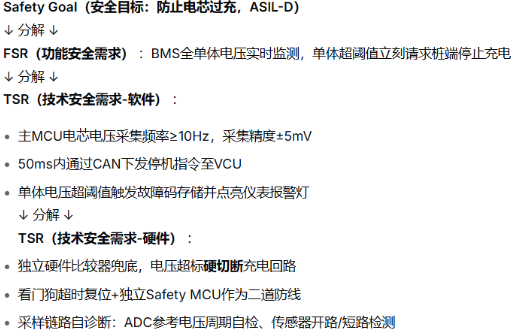

自上而下需求拆解链路（BMS落地核心链路）

安全目标、功能安全需求与技术安全需求区别：

>  安全目标 ：说明规避功能安全风险的防护；

>  功能安全需求 ：定义系统怎么做来达成目标；

>  技术安全需求 ：软硬件具体落地参数。

从顶层安全目标逐层拆解成工程师可编码、可画板的软硬件细则——这就是安全需求的可追溯设计（Traceability）。

可追溯性检查：每一个TSR都必须向上追溯到唯一的FSR，每一个FSR都必须向上追溯到唯一的SG。反向同样成立——每一项SG必须至少有一个FSR支撑，每一项FSR必须至少有一个TSR实现。没有追溯的安全需求在ISO 26262审核中被视为无效。

⏱️ 四、 FTTI ：故障容错时间，安全机制的硬性红线

定义：从故障发生 → 到危险状态形成，系统预留的**最长处置窗口期。 FTTI = 故障发生时刻到危害事件发生时刻之间的时间间隔 所有保护电路、看门狗、备用安全MCU，响应时效必须卡在FTTI之内。

BMS过充经典实例

故障链时间轴： T=0ms → 主MCU充电算法卡死，停止下发断电指令（故障发生） T=100ms → 充电桩持续向电芯灌入电流，电压持续攀升 T=200ms → 电芯电压突破安全阈值（危险开始酝酿） T=400ms → 电芯内部温度急剧上升，SEI膜开始分解 T=500ms → 电芯电压突破物理极限，触发热失控 因此FTTI不允许超过500ms，避免触发热失控导致车辆损毁 设计约束：检测电路并切换充电链路时间应控制在100ms内： ├── 独立硬件过压检测：< 50ms ├── 硬件比较器触发信号传输：< 10ms ├── 独立驱动电路切断充电接触器：< 40ms

FTTI把抽象的安全目标，变成可量化的时序指标，直接锁定BMS软硬件架构设计边界。

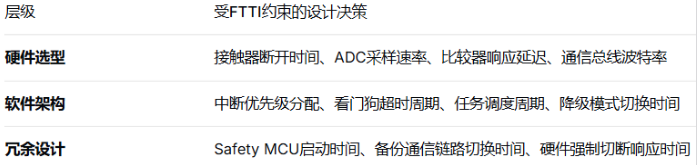

FTTI在硬件选型和软件架构中的落地约束

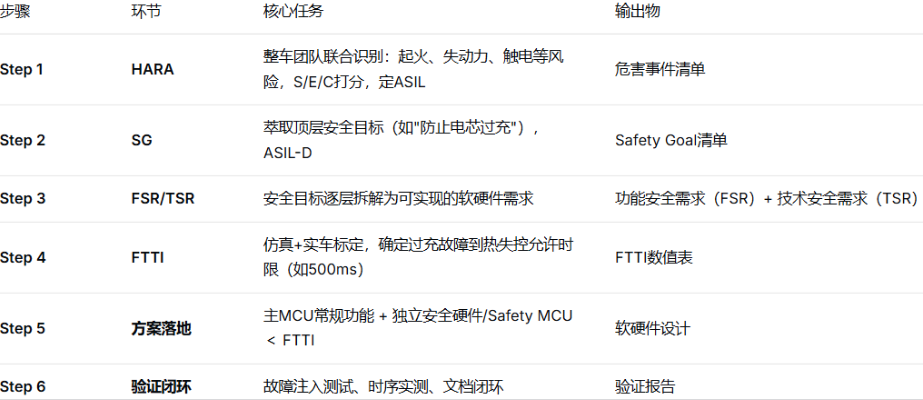

🧩 五大概念如何串联成一个完整BMS开发流程？

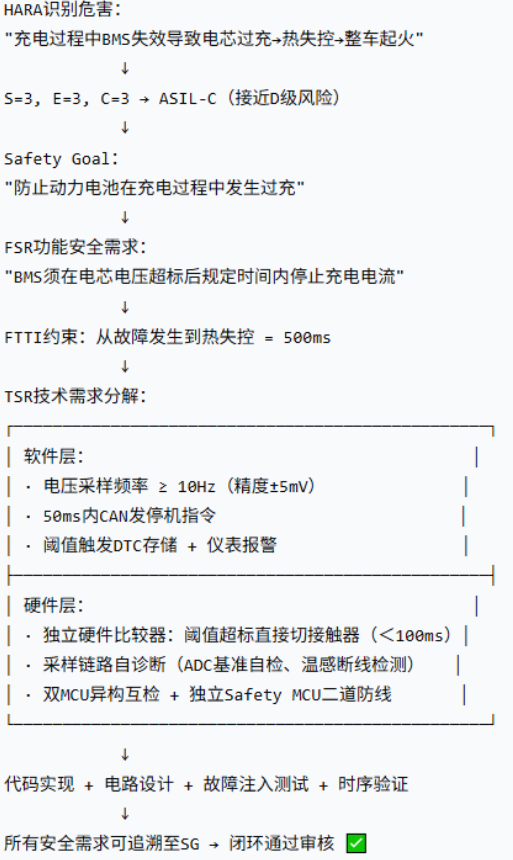

完整串联示意图（过充保护实例）

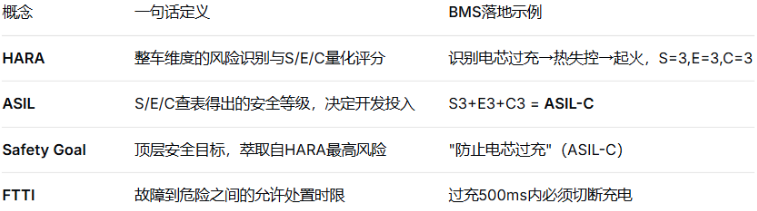

📝 本文四大核心概念速查

✍️ 文末总结

ISO 26262不是一堆冰冷标准条款，而是一套成熟的安全设计思维。 它引导BMS工程师跳出单点零部件思维，立足整车视角量化风险，把抽象的安全要求，通过HARA → ASIL → SG → FSR → TSR → FTTI**的完整链路，层层拆解进每一行代码、每一处硬件电路。 往后做BMS安全设计，不靠经验碰运气，依托：

• HARA： 定量识别整车风险
• ASIL ：精准定级开发投入
• Safety Goal ：明确顶层安全约束
• FTTI：  锁定时序设计边界
• 可追溯性  确保每项需求都有来处、有去处

轻松通过功能安全审核，量产交付有底气。

扩展思考：HARA分析的时机和更新机制

 HARA分析应在项目启动阶段的概念阶段（Concept Phase）完成，作为整车级安全目标的输入源。但随着项目推进，HARA并非一成不变：

   >  功能变更触发 ：新增/删除功能、功能逻辑重大调整时

   >  场景变更触发 ：目标市场变化、新增使用场景（如增加V2G功能）

   >  事故反馈触发 ：路试或市场反馈发现新的危害场景时

   >  标准更新触发 ：ISO 26262版本升级或法规要求变更时

每次变更需走影响分析 → 重新评估 → 更新文档 → 评审批准的完整变更管理流程，确保HARA始终反映最新安全认知。
