前言

刚接触AUTOSAR的时候。

很多新人都有过这样的经历。

打开代码。

看到：

Com_SendSignal(...)

心想：

“原来CAN发送这么简单。”

结果继续往下跟。

发现：

COM
↓
PduR
↓
CanIf
↓
CanDrv
↓
CAN Controller

瞬间懵了。

于是开始产生灵魂拷问：

COM是什么？

PduR干什么的？

CanIf和CanDrv有什么区别？

为什么发一个CAN报文要经过这么多层？

今天我们就用最容易理解的方式，把AUTOSAR通信栈讲清楚。

先看结论

如果把CAN发送比作快递。

那么：

COM = 打包员
PduR = 快递分拣中心
CanIf = 快递网点
CanDrv = 快递员
CAN控制器 = 快递车

理解这句话。

你已经掌握50%了。

一个车速信号是怎么发送出去的？

假设：

应用层有个车速信号：

VehicleSpeed = 100km/h

需要发送到CAN总线。

应用层调用：

Com_SendSignal();

从这一刻开始。

通信栈开始接管。

第一站：COM

COM模块全称：

Communication Module

很多新人以为：

COM负责发CAN报文。

其实不准确。

COM负责的是：

信号管理

例如：

一个CAN报文ID：

0x100

里面可能有：

VehicleSpeed
VehicleGear
VehicleMode
VehicleState

四个信号。

COM负责：

信号打包
信号解包
周期管理
超时管理

可以理解成：

快递打包员

应用层说：

发送车速100km/h

COM负责：

把数据塞进CAN报文

形成：

CAN ID = 0x100
Data:
64 03 00 01 00 00 00 00

然后交给下一层。

COM到底长什么样？

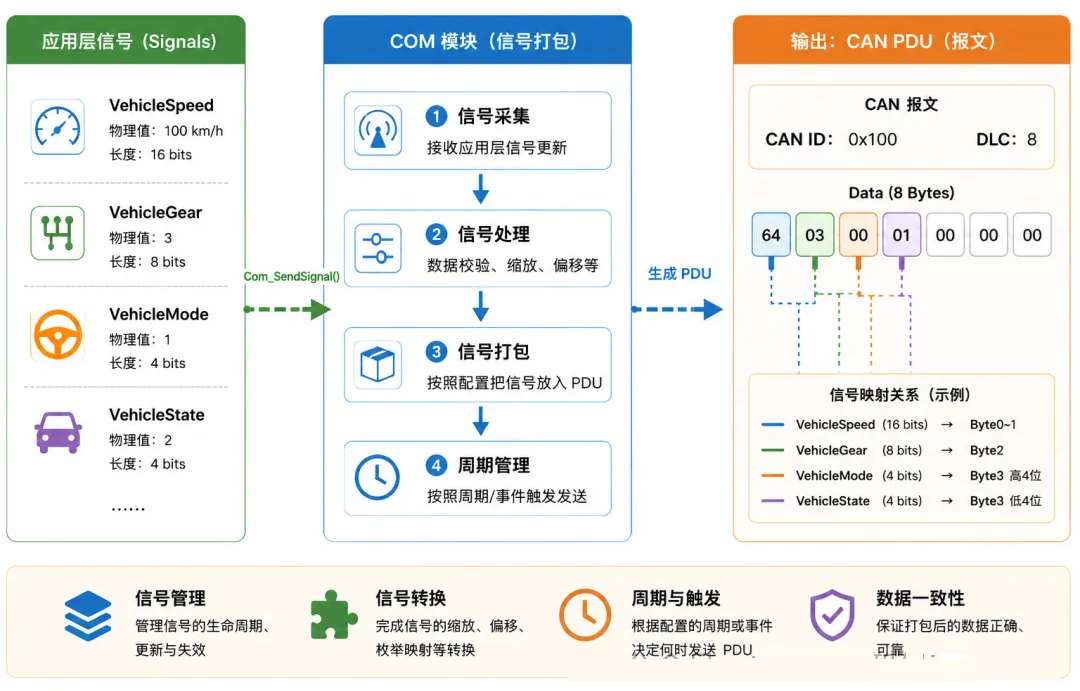

图1：COM负责信号与报文转换

第二站：PduR

PduR全称：

PDU Router

协议数据单元路由器。

新人第一次看到这个名字：

这玩意是干嘛的？

实际上：

PduR就是路由器

它根本不关心数据内容。

它只关心：

数据从哪来？
应该送去哪？

例如：

COM发来一个PDU。

PduR可能决定：

发给CanIf

或者：

发给CanTp

或者：

发给DoIP

所以：

PduR是整个AUTOSAR通信栈的交通指挥中心。

看图。

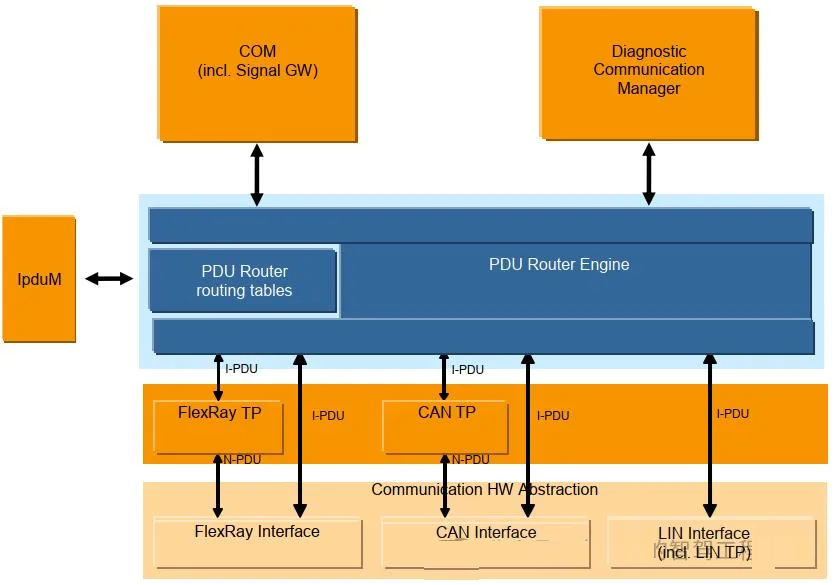

图2：PduR路由中心

第三站：CanIf

CanIf全称：

CAN Interface

CAN接口层。

这里是新人最容易搞混的地方。

很多人分不清：

CanIf
CanDrv

到底有什么区别。

记住一句话：

CanIf负责统一接口

CanDrv负责操作硬件

例如：

主机厂今天使用：

TC397

明天换：

S32K

如果应用直接调用驱动。

整个项目都要修改。

CanIf的作用就是：

屏蔽底层差异。

对于上层来说：

永远只看到：

CanIf_Transmit(...)

底层换什么芯片。

完全无感知。

这就是经典的软件解耦思想。

CanIf就像快递网点

快递到了网点。

网点不会亲自送货。

它只负责：

接收快递
登记快递
安排快递

真正送货的是下面的快递员。

第四站：CanDrv

CanDrv：

CAN Driver

驱动层。

终于来到最底层了。

CanDrv负责：

配置寄存器
配置Mailbox
发送报文
接收报文
处理中断

这里已经开始接触硬件。

对于TC397来说。

CanDrv会操作：

MCMCAN

控制器。

对于S32K来说。

CanDrv会操作：

FlexCAN

控制器。

所以：

CanDrv是真正干活的人。

看图。

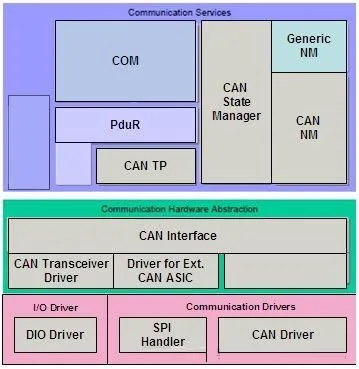

图3：CanIf与CanDrv关系

最后一站：CAN控制器

CanDrv调用硬件。

最终进入：

CAN Controller

然后发送到：

CAN Bus

这时候。

另一台ECU就能收到数据。

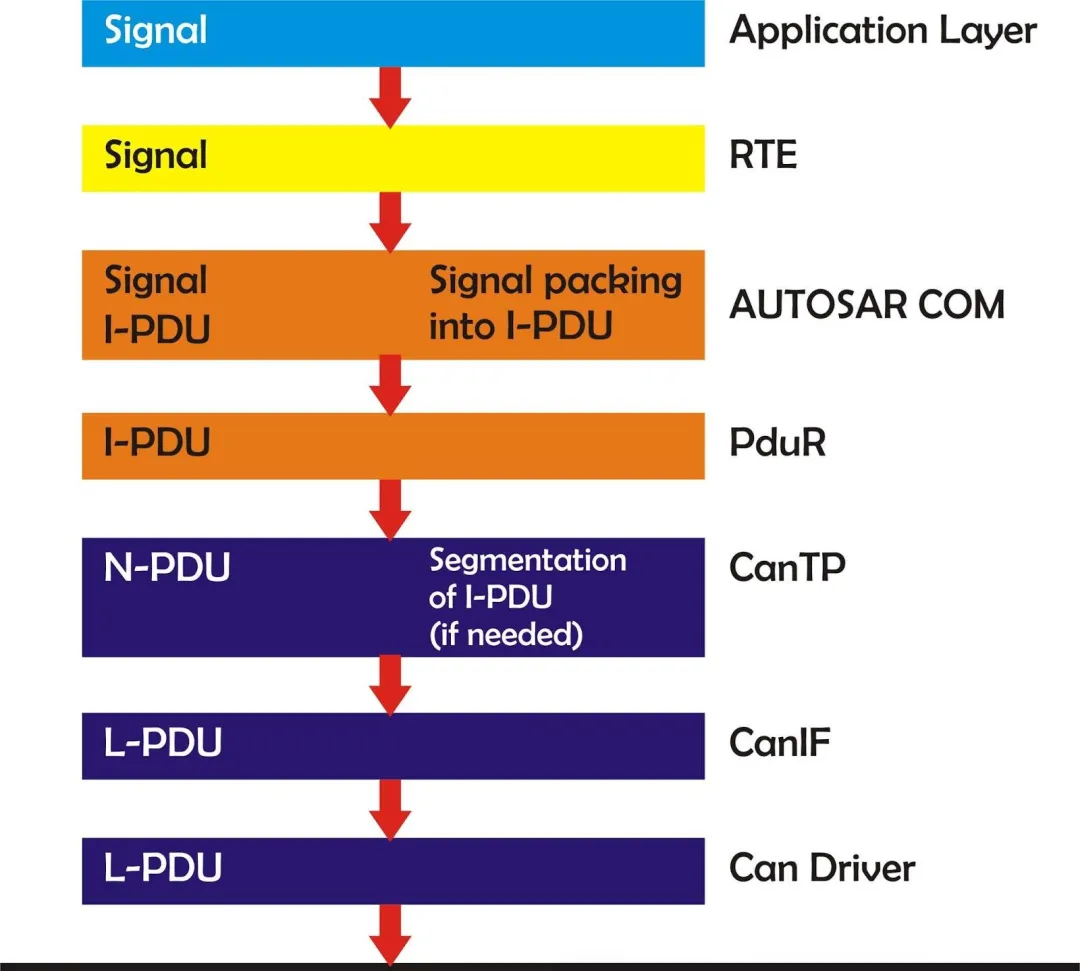

整个发送流程

把前面内容串起来。

一个车速信号发送过程：

Application
↓
COM
↓
PduR
↓
CanIf
↓
CanDrv
↓
CAN Controller
↓
CAN Bus

是不是突然清晰很多？

接收流程呢？

发送和接收其实正好相反。

CAN控制器收到报文：

CAN Controller
↓
CanDrv
↓
CanIf
↓
PduR
↓
COM
↓
Application

看图。

图4：Can通信完整收发链路

为什么AUTOSAR要设计这么多层？

新人最常问：

发个CAN报文而已。
为什么要绕这么远？

因为汽车软件最大的敌人：

不是性能。

而是复杂度。

想象一下。

一个域控制器：

500+
CAN信号
100+
CAN报文
几十个功能模块

如果所有模块直接操作驱动。

项目半年就会失控。

AUTOSAR通过分层：

COM负责信号
PduR负责路由
CanIf负责接口
CanDrv负责硬件

每层只干一件事。

整个系统才有可能维护十年以上。

新人应该怎么学通信栈？

推荐顺序：

第一步：

理解完整数据流。

不要背规范。

第二步：

重点学习：

COM

PduR

CanIf

CanDrv

第三步：

学会跟踪一个报文。

从：

Com_SendSignal()

一路跟到：

CAN总线

当你能独立追踪一次完整通信链路。

通信栈基本就入门了。

写在最后

很多人学习AUTOSAR通信栈。

最大的误区就是：

背模块。

实际上：

通信栈不是模块集合。

而是一条数据流。

记住今天这句话：

COM负责打包。
PduR负责路由。
CanIf负责统一接口。
CanDrv负责操作硬件。

当你真正理解这四层。

AUTOSAR通信栈的大门才算真正打开。
