本文主要详细介绍了AutoSar中的ARXML文件相关内容。希望对你的学习有帮助。
本文来自于微信公众号汽车ECU开发，由火龙果软件Alice编辑，推荐。 |
|
ARXML概述
ARXML文件实质是一个XML（Extensible Markup Language）文件,通过AUTOSAR标准的XSD(XML
Schema Definition)文件进行约束，XML文档必须包含根元素。该元素是所有其他元素的父元素。XML
文档中的元素形成了一棵文档树。这棵树从根部开始，并扩展到树的最底端。

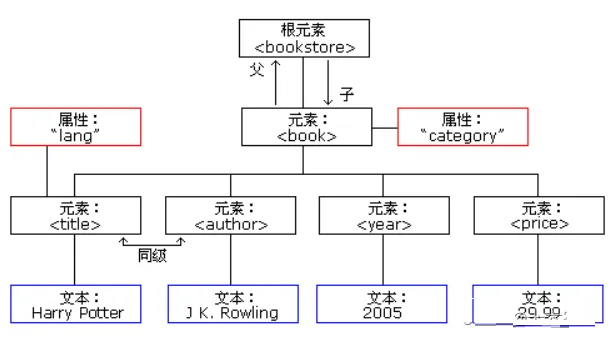

所有的元素都可以有子元素。下面是一个XML的树形结构和对应的文档示例。
<bookstore>
<book category="COOKING">
<title lang="en">Everyday
Italian</title>
<author>Giada De Laurentiis</author>
<year>2005</year>
<price>30.00</price>
</book>
<book category="CHILDREN">
<title lang="en">Harry
Potter</title>
<author>J K. Rowling</author>
<year>2005</year>
<price>29.99</price>
</book>
<book category="WEB">
<title lang="en">Learning
XML</title>
<author>Erik T. Ray</author>
<year>2003</year>
<price>39.95</price>
</book>
</bookstore>
|
针对ARXML文件，虽然ISOLAR-AB工具不仅提供了可视化的界面用于配置与生成，并且提供了AUTOSAR
Explorer用于查看和编辑具体的ARXML文件，但是作为我们经常打交道的文件，照葫芦画瓢难免落得一个一知半解的结果，下面我们基于规范《AUTOSAR_TPS_GenericStructureTemplate.pdf》来理解一下ARXML文件的内容。
ARXML解读
内容第一行是文档的声明，包含文档版本和文档字符编码。
<?xml
version="1.0" encoding="UTF-8"?>
|
文件第一级元素是根元素，每个文档有且只有一个根元素，元素由开始标签、元素内容、结束标签组成。
<AUTOSAR xmlns="http://autosar.org/schema/r4.0"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://autosar.org/schema/r4.0
AUTOSAR_4-2-2.xsd">
...元素内容...
</AUTOSAR>
|
标签中的属性完成了XSD与命名空间的绑定，标签其中包含一下属性说明如下。
xmlns：xml NameSpace的缩写，表明文档元素的命名空间，避免命名冲突。命名空间的声明是默认的，元素前不用添加前缀。
xmlns:xsi：又定义了一个命名空间，前缀为xsi ,对应http://www.w3.org/2001/XMLSchema-instance，其通常作为XSD的命名空间。
xsi:schemaLocation：xsi命名空间下schemaLocation属性,后边跟的两个值分别为命名空间
命名空间对应的XSD。

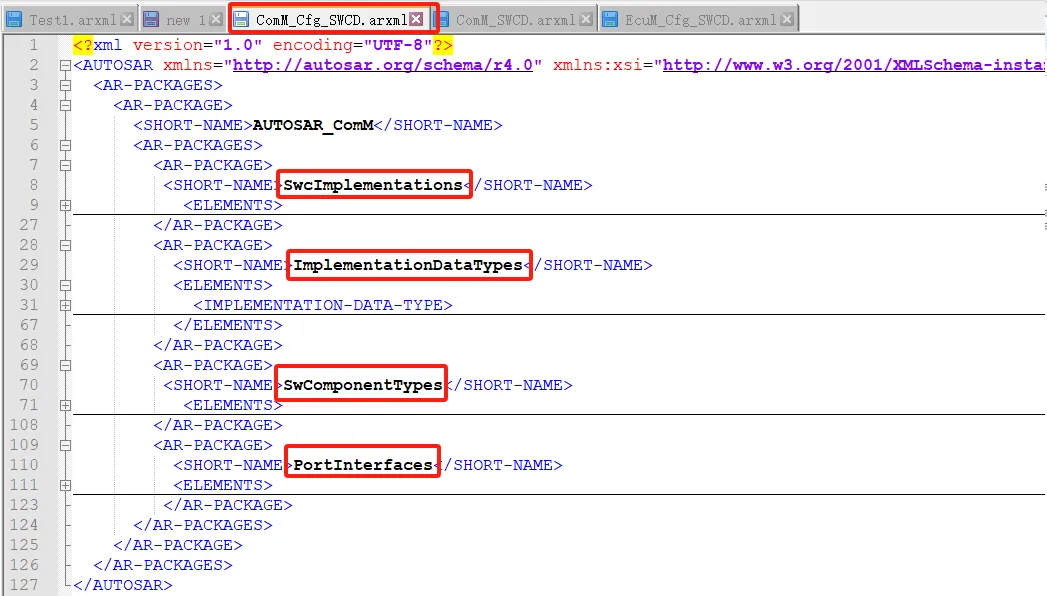

第二级为AUTOSAR包集合，里边包含了各个定义在此文件内的AUTOSAR包。
<AR-PACKAGES>
...
</AR-PACKAGES>
|

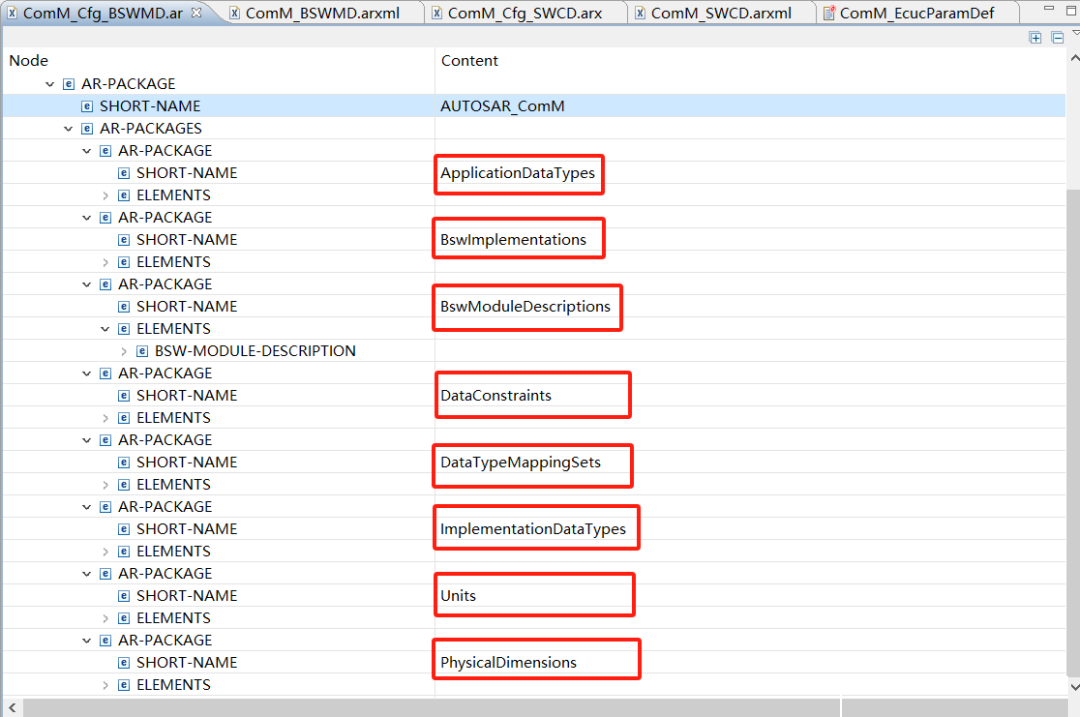

第三级为AUTOSAR包，AUTOSAR包中包含了AUTOSAR的元素，AUTOSAR包中同样可以再包含AUTOSAR包集合，如下所示。UUID为全局唯一标识符。
<AR-PACKAGE UUID="fe961ec7-0abe-508e-3e6a-54993ef5a69e">
<SHORT-NAME>AUTOSAR_XXX</SHORT-NAME>
...包其他内容...
<AR-PACKAGES>
<AR-PACKAGE>
...包内容...
</AR-PACKAGE>
</AR-PACKAGES>
</AR-PACKAGE>
|

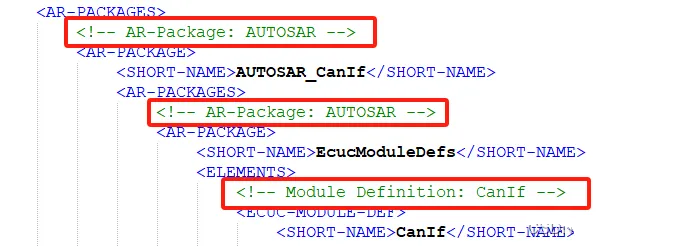

arxml注释为 。
标签内可以包含ARElement与FibexElement，它是一个可以独立定义的元素，即不属于另一个元素(当然PACKAGE除外)。

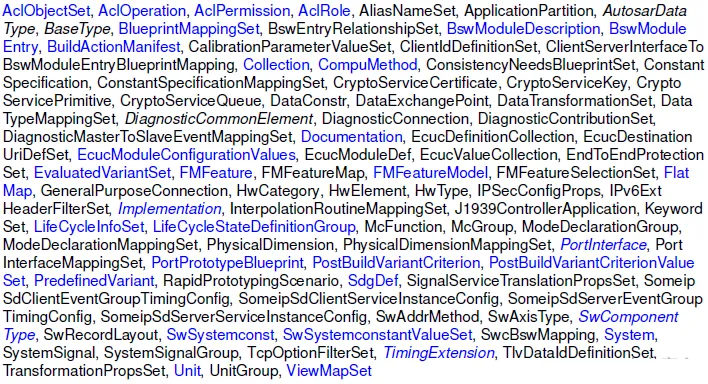

下图包含所有ARElement的种类。
下图包含了所有的FibexElement的种类。

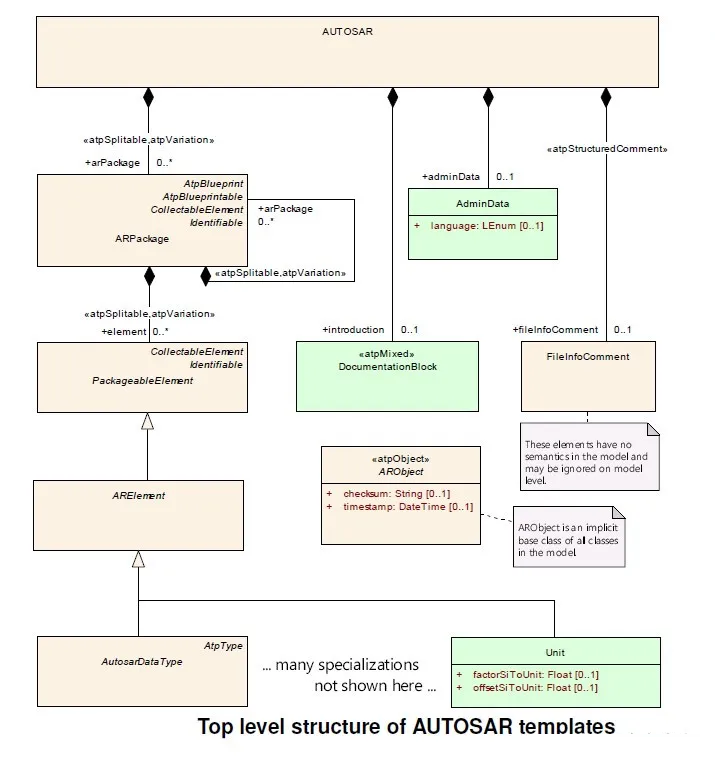

下图为ARXML的顶层架构。
ISOLAR A:ARXML文件实例分析
应用组件类型

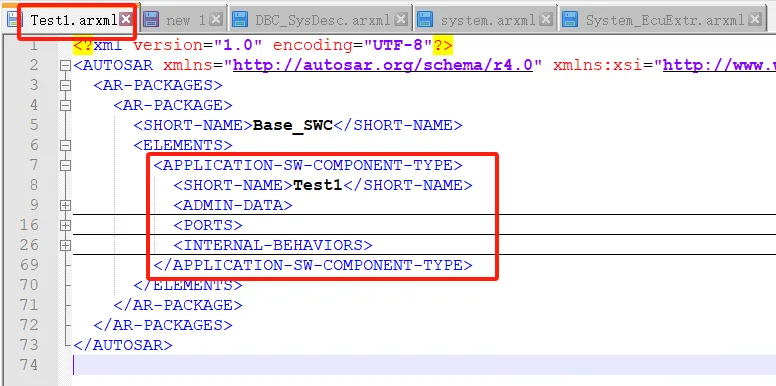

下图为一个应用组件及其内部包含的Attribute。
我们来分别说明一下属性包含的内容信息。
ShortName：组件名称。
AdiminData：AdminData表示元素所管理的信息。此管理信息将被视为元数据，如修订ID或文件的状态等。
<ADMIN-DATA>
<SDGS>
<SDG GID="Master">
<SD>true</SD>
</SDG>
</SDGS>
</ADMIN-DATA>
|
Ports：此SwComponentType可通过定义的Port进行通信。
<PORTS>
<P-PORT-PROTOTYPE UUID="6c3821e7-083e-4107-aabe-78e2b3fec89a">
<SHORT-NAME>PPortPrototype_0</SHORT-NAME>
<PROVIDED-INTERFACE-TREF
DEST="SENDER-RECEIVER-INTERFACE">/SenderReceiverInterface/SenderReceiverInterface_0</PROVIDED-INTERFACE-TREF>
</P-PORT-PROTOTYPE>
</PORTS>
|
internalBehavior：描述了软件组件相对于RTE的相关方面的内容，即Runnable Entitities和它们响应的RTE
Event。
<INTERNAL-BEHAVIORS>
<SWC-INTERNAL-BEHAVIOR
UUID="6131a7d7-2eb4-443c-af46-b440c9e69731">
<SHORT-NAME>IB_Base_SWC</SHORT-NAME>
<DATA-TYPE-MAPPING-REFS>
<DATA-TYPE-MAPPING-REF
DEST="DATA-TYPE-MAPPING-SET">/DataTypeMapping/DataTypeMappingSet_0</DATA-TYPE-MAPPING-REF>
</DATA-TYPE-MAPPING-REFS>
<EVENTS>
<TIMING-EVENT UUID="53fe7a8e-aacc-4a45-b555-e33f1061ac74">
<SHORT-NAME>TimingEvent_0</SHORT-NAME>
<START-ON-EVENT-REF DEST="RUNNABLE-ENTITY">/Base_SWC/Test1/IB_Base_SWC/RunnableEntity_0</START-ON-EVENT-REF>
<PERIOD>1.0</PERIOD>
</TIMING-EVENT>
</EVENTS>
<RUNNABLES>
<RUNNABLE-ENTITY UUID="31408035-5651-4258-a999-72d54c796e74">
<SHORT-NAME>RunnableEntity_0</SHORT-NAME>
<DATA-SEND-POINTS>
<VARIABLE-ACCESS UUID="c85b3d4b-2b73-4991-868e-c59bca22fb3f">
<SHORT-NAME>DSP_TestState_0</SHORT-NAME>
<ACCESSED-VARIABLE>
<AUTOSAR-VARIABLE-IREF>
<PORT-PROTOTYPE-REF DEST="P-PORT-PROTOTYPE">/Base_SWC/Test1/PPortPrototype_0</PORT-PROTOTYPE-REF>
<TARGET-DATA-PROTOTYPE-REF
DEST="VARIABLE-DATA-PROTOTYPE">/SenderReceiverInterface/SenderReceiverInterface_0/TestState</TARGET-DATA-PROTOTYPE-REF>
</AUTOSAR-VARIABLE-IREF>
</ACCESSED-VARIABLE>
</VARIABLE-ACCESS>
</DATA-SEND-POINTS>
<SYMBOL>RunnableEntity_0_func</SYMBOL>
</RUNNABLE-ENTITY>
</RUNNABLES>
</SWC-INTERNAL-BEHAVIOR>
</INTERNAL-BEHAVIORS>
|
系统
下图为一个ECU抽取之后，生成的系统以及其内部包含的Attribute。其为系统描述的顶层元素，系统描述定义了五个主要元素:拓扑、软件、通信、映射和映射约束。
我们来分别说明一下属性包含的内容信息。
ShortName：系统名称。
Category：类别是专门用于可识别语义的关键字。它影响属性的预期存在性和约束的适用性。
ecuExtractVersion：如果系统类别为SYSTEMEXTRACT或ECU EXTRACT，则应定义executeExtractVersion属性
fibexElement：引用指定通信和拓扑的ASAM FIBEX元素。系统应该引用所有出现在DBC_SysDesc.arxml中与抽取Ecu相关的Fibex元素。
<FIBEX-ELEMENTS>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/CHK12_Mcu</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="CAN-CLUSTER">/DBC_SysDesc_Can_Network_ECAN/Pkg_Cluster/Can_Network_ECAN</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="CAN-FRAME">/DBC_SysDesc_Can_Network_ECAN/Pkg_Frame/DV_Test_Message_1</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="I-SIGNAL-I-PDU">/DBC_SysDesc_Can_Network_ECAN/Pkg_Pdus/DV_Test_Message_1</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/KL15_MON_MCU</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="CAN-FRAME">/DBC_SysDesc_Can_Network_ECAN/Pkg_Frame/Rx_Test_Message_01</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="I-SIGNAL-I-PDU">/DBC_SysDesc_Can_Network_ECAN/Pkg_Pdus/Rx_Test_Message_01</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/Rx_Test_Signal_01</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/Rx_Test_Signal_02</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="ECU-INSTANCE">/DBC_SysDesc_Can_Network_ECAN/Pkg_Ecu/Test</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="CAN-FRAME">/DBC_SysDesc_Can_Network_ECAN/Pkg_Frame/Tx_Test_Message_01</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="I-SIGNAL-I-PDU">/DBC_SysDesc_Can_Network_ECAN/Pkg_Pdus/Tx_Test_Message_01</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/Tx_Test_Signal_01</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/Tx_Test_Signal_02</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF-CONDITIONAL>
<FIBEX-ELEMENT-REF DEST="I-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_ISignal/VBAT_MON_MCU</FIBEX-ELEMENT-REF>
</FIBEX-ELEMENT-REF-CONDITIONAL>
</FIBEX-ELEMENTS>
|
mapping：所有映射方面的聚合(软件组件到ECU的映射，数据元素到信号的映射以及映射约束)。
<MAPPINGS>
<SYSTEM-MAPPING>
<SHORT-NAME>SystemMapping</SHORT-NAME>
<DATA-MAPPINGS>
<SENDER-RECEIVER-TO-SIGNAL-MAPPING>
<DATA-ELEMENT-IREF>
<CONTEXT-COMPONENT-REF
DEST="SW-COMPONENT-PROTOTYPE">/TopLevelComposition/TopLevelComposition/CPT_Test1</CONTEXT-COMPONENT-REF>
<CONTEXT-COMPOSITION-REF
DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/System/System/RootSwCompositionPrototype</CONTEXT-COMPOSITION-REF>
<CONTEXT-PORT-REF DEST="R-PORT-PROTOTYPE">/Base_SWC/Test1/RPortPrototype_0</CONTEXT-PORT-REF>
<TARGET-DATA-PROTOTYPE-REF
DEST="VARIABLE-DATA-PROTOTYPE">/Interfaces/SenderReceiverInterface_uint16/VDP_uint16</TARGET-DATA-PROTOTYPE-REF>
</DATA-ELEMENT-IREF>
<SYSTEM-SIGNAL-REF DEST="SYSTEM-SIGNAL">/DBC_SysDesc_Can_Network_ECAN/Pkg_Signal/Rx_Test_Signal_01</SYSTEM-SIGNAL-REF>
</SENDER-RECEIVER-TO-SIGNAL-MAPPING>
</DATA-MAPPINGS>
<SW-MAPPINGS>
<SWC-TO-ECU-MAPPING>
<SHORT-NAME>SwcToEcuMapping_1</SHORT-NAME>
<COMPONENT-IREFS>
<COMPONENT-IREF>
<CONTEXT-COMPOSITION-REF
DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/System/System/RootSwCompositionPrototype</CONTEXT-COMPOSITION-REF>
<TARGET-COMPONENT-REF
DEST="SW-COMPONENT-PROTOTYPE">/TopLevelComposition/TopLevelComposition/CPT_Test1</TARGET-COMPONENT-REF>
</COMPONENT-IREF>
<COMPONENT-IREF>
<CONTEXT-COMPOSITION-REF
DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/System/System/RootSwCompositionPrototype</CONTEXT-COMPOSITION-REF>
<TARGET-COMPONENT-REF
DEST="SW-COMPONENT-PROTOTYPE">/TopLevelComposition/TopLevelComposition/CPT_Test2</TARGET-COMPONENT-REF>
</COMPONENT-IREF>
</COMPONENT-IREFS>
<ECU-INSTANCE-REF DEST="ECU-INSTANCE">/DBC_SysDesc_Can_Network_ECAN/Pkg_Ecu/Test</ECU-INSTANCE-REF>
</SWC-TO-ECU-MAPPING>
</SW-MAPPINGS>
</SYSTEM-MAPPING>
</MAPPINGS>
|
rootSoftwareComposition：聚合的根软件部件，包含系统中所有软件组件的层次结构。当系统描述用于network-only情况时，不需要此元素。
<ROOT-SOFTWARE-COMPOSITIONS>
<ROOT-SW-COMPOSITION-PROTOTYPE>
<SHORT-NAME>CPT_Test_FlatView</SHORT-NAME>
<FLAT-MAP-REF DEST="FLAT-MAP">/Test_FlatView/Test_FlatMap</FLAT-MAP-REF>
<SOFTWARE-COMPOSITION-TREF
DEST="COMPOSITION-SW-COMPONENT-TYPE">/Test_FlatView/SwComponentTypes/Test_FlatView</SOFTWARE-COMPOSITION-TREF>
</ROOT-SW-COMPOSITION-PROTOTYPE>
</ROOT-SOFTWARE-COMPOSITIONS>
|
systemVersion：系统描述的版本号。

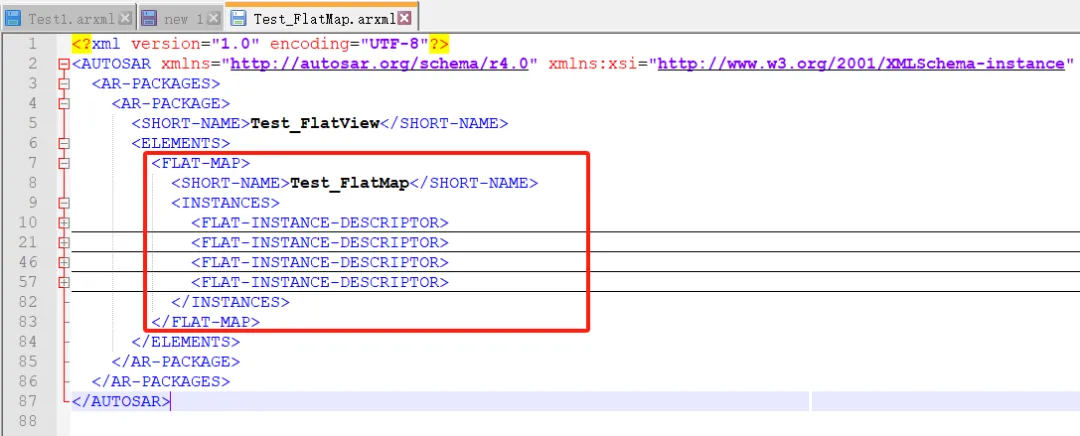

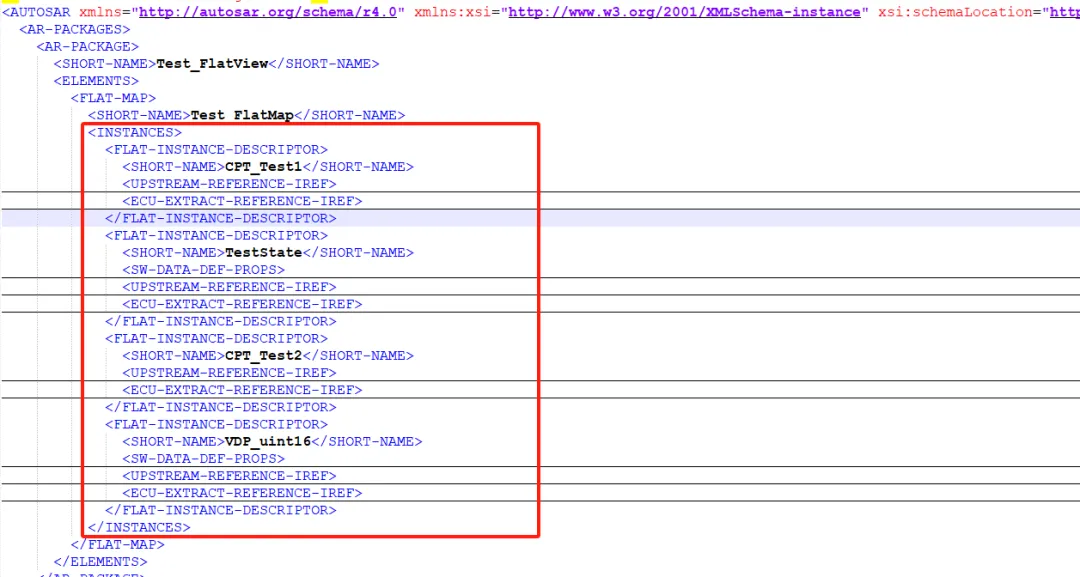

FlatMap
包含对软件对象引用的平面列表。此列表用于标识实例和解决名称冲突。引用范围由使用它的RootSwCompositionPrototype给出，即它可以应用于系统、系统提取或ECU提取。
FlatMap的实例也可用于前期的ARXML中，例如在集成到系统中之前的软件组件的ARXML中。在这种情况下，它不是由RootSwCompositionPrototype给出。
我们来分别说明一下属性包含的内容信息。
ShortName：FlatMap名称。
instance:平面映射中描述符实例的聚合。
FlatInstanceDescriptor：表示软件系统实例树的一个节点(例如，组件实例或数据元素)。这个元素的用途是将这个实例的各种嵌套关系映射到一个平面表示，并为其分配一个惟一的名称(shortName)。
<FLAT-INSTANCE-DESCRIPTOR>
<SHORT-NAME>CPT_Test1</SHORT-NAME>
<UPSTREAM-REFERENCE-IREF>
<CONTEXT-ELEMENT-REF DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/System/System/RootSwCompositionPrototype</CONTEXT-ELEMENT-REF>
<TARGET-REF DEST="SW-COMPONENT-PROTOTYPE">/TopLevelComposition/TopLevelComposition/CPT_Test1</TARGET-REF>
</UPSTREAM-REFERENCE-IREF>
<ECU-EXTRACT-REFERENCE-IREF>
<CONTEXT-ELEMENT-REF DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/System_EcuExtract/EXTR_Test/CPT_Test_FlatView</CONTEXT-ELEMENT-REF>
<TARGET-REF DEST="SW-COMPONENT-PROTOTYPE">/Test_FlatView/SwComponentTypes/Test_FlatView/CPT_Test1</TARGET-REF>
</ECU-EXTRACT-REFERENCE-IREF>
</FLAT-INSTANCE-DESCRIPTOR>
<FLAT-INSTANCE-DESCRIPTOR>
<SHORT-NAME>TestState</SHORT-NAME>
<SW-DATA-DEF-PROPS>
<SW-DATA-DEF-PROPS-VARIANTS>
<SW-DATA-DEF-PROPS-CONDITIONAL>
<SW-REFRESH-TIMING>
<CSE-CODE>6</CSE-CODE>
<CSE-CODE-FACTOR>1</CSE-CODE-FACTOR>
</SW-REFRESH-TIMING>
</SW-DATA-DEF-PROPS-CONDITIONAL>
</SW-DATA-DEF-PROPS-VARIANTS>
</SW-DATA-DEF-PROPS>
<UPSTREAM-REFERENCE-IREF>
<CONTEXT-ELEMENT-REF DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/System/System/RootSwCompositionPrototype</CONTEXT-ELEMENT-REF>
<CONTEXT-ELEMENT-REF DEST="SW-COMPONENT-PROTOTYPE">/TopLevelComposition/TopLevelComposition/CPT_Test1</CONTEXT-ELEMENT-REF>
<CONTEXT-ELEMENT-REF DEST="P-PORT-PROTOTYPE">/Base_SWC/Test1/PPortPrototype_0</CONTEXT-ELEMENT-REF>
<TARGET-REF DEST="VARIABLE-DATA-PROTOTYPE">/SenderReceiverInterface/SenderReceiverInterface_0/TestState</TARGET-REF>
</UPSTREAM-REFERENCE-IREF>
<ECU-EXTRACT-REFERENCE-IREF>
<CONTEXT-ELEMENT-REF DEST="ROOT-SW-COMPOSITION-PROTOTYPE">/System_EcuExtract/EXTR_Test/CPT_Test_FlatView</CONTEXT-ELEMENT-REF>
<CONTEXT-ELEMENT-REF DEST="SW-COMPONENT-PROTOTYPE">/Test_FlatView/SwComponentTypes/Test_FlatView/CPT_Test1</CONTEXT-ELEMENT-REF>
<CONTEXT-ELEMENT-REF DEST="P-PORT-PROTOTYPE">/Base_SWC/Test1/PPortPrototype_0</CONTEXT-ELEMENT-REF>
<TARGET-REF DEST="VARIABLE-DATA-PROTOTYPE">/SenderReceiverInterface/SenderReceiverInterface_0/TestState</TARGET-REF>
</ECU-EXTRACT-REFERENCE-IREF>
</FLAT-INSTANCE-DESCRIPTOR>
|
部件类型
部件类型聚合了软件组件类型以及Sw Connector，后者主要用于将SwComponentPrototype彼此连接并连接。通过这种方法，可以创建软件组件的层次结构。
我们来分别说明一下属性包含的内容信息。
ShortName：部件名称。
Ports：此文件为抽取出来的连接系统信号的端口。
<PORTS>
<R-PORT-PROTOTYPE>
<SHORT-NAME>RPortPrototype_System_0</SHORT-NAME>
<REQUIRED-INTERFACE-TREF
DEST="SENDER-RECEIVER-INTERFACE">/Interfaces/SenderReceiverInterface_uint32</REQUIRED-INTERFACE-TREF>
</R-PORT-PROTOTYPE>
</PORTS>
|
component：构成此部件的实例化组件。
<COMPONENTS>
<SW-COMPONENT-PROTOTYPE>
<SHORT-NAME>CPT_Test1</SHORT-NAME>
<TYPE-TREF DEST="APPLICATION-SW-COMPONENT-TYPE">/Base_SWC/Test1</TYPE-TREF>
</SW-COMPONENT-PROTOTYPE>
<SW-COMPONENT-PROTOTYPE>
<SHORT-NAME>CPT_Test2</SHORT-NAME>
<TYPE-TREF DEST="APPLICATION-SW-COMPONENT-TYPE">/CDD_SWC/Test2</TYPE-TREF>
</SW-COMPONENT-PROTOTYPE>
</COMPONENTS>
|
connector：连接表征在组件间通过端口建立的关系。连接分为ASSEMBLY-SW-CONNECTOR与DELEGATION-SW-CONNECTOR。一个表征组件间的连接，一个表征组件与ECU通信信号的连接。
<CONNECTORS>
<ASSEMBLY-SW-CONNECTOR>
<SHORT-NAME>ASC_CPT_Test1_PPortPrototype_0_CPT_Test2_RPortPrototype_0</SHORT-NAME>
<PROVIDER-IREF>
<CONTEXT-COMPONENT-REF
DEST="SW-COMPONENT-PROTOTYPE">/Test_FlatView/SwComponentTypes/Test_FlatView/CPT_Test1</CONTEXT-COMPONENT-REF>
<TARGET-P-PORT-REF DEST="P-PORT-PROTOTYPE">/Base_SWC/Test1/PPortPrototype_0</TARGET-P-PORT-REF>
</PROVIDER-IREF>
<REQUESTER-IREF>
<CONTEXT-COMPONENT-REF
DEST="SW-COMPONENT-PROTOTYPE">/Test_FlatView/SwComponentTypes/Test_FlatView/CPT_Test2</CONTEXT-COMPONENT-REF>
<TARGET-R-PORT-REF DEST="R-PORT-PROTOTYPE">/CDD_SWC/Test2/RPortPrototype_0</TARGET-R-PORT-REF>
</REQUESTER-IREF>
</ASSEMBLY-SW-CONNECTOR>
<DELEGATION-SW-CONNECTOR>
<SHORT-NAME>DelegationSwConnector_0_0</SHORT-NAME>
<INNER-PORT-IREF>
<R-PORT-IN-COMPOSITION-INSTANCE-REF>
<CONTEXT-COMPONENT-REF
DEST="SW-COMPONENT-PROTOTYPE">/Test_FlatView/SwComponentTypes/Test_FlatView/CPT_Test1</CONTEXT-COMPONENT-REF>
<TARGET-R-PORT-REF DEST="R-PORT-PROTOTYPE">/Base_SWC/Test1/RPortPrototype_System_0</TARGET-R-PORT-REF>
</R-PORT-IN-COMPOSITION-INSTANCE-REF>
</INNER-PORT-IREF>
<OUTER-PORT-REF DEST="R-PORT-PROTOTYPE">/Test_FlatView/SwComponentTypes/Test_FlatView/RPortPrototype_System_0</OUTER-PORT-REF>
</DELEGATION-SW-CONNECTOR>
</CONNECTORS>
|
ISOLAR B:ARXML文件实例分析

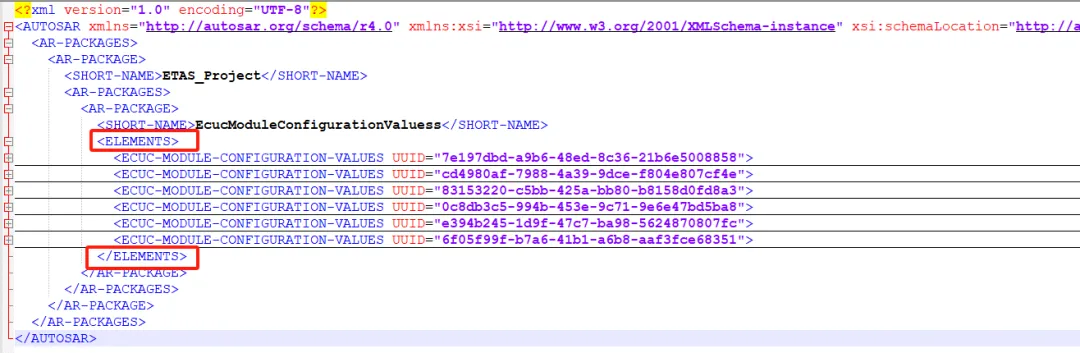

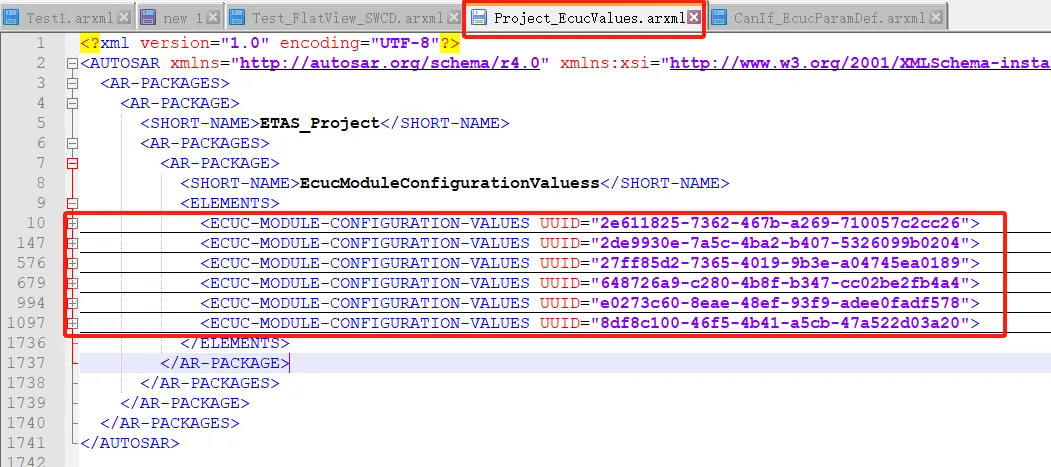

模块配置
模块可以是BSW模块以及RTE和ECU基础模块，Ecuc Module Configuration
Values元素有两个不同的角色:
recommendedConfiguration包含BSW模块供应商推荐的参数值。
preconfiguredConfiguration包含的参数值是由实现固定的，不能更改。
我们来分别说明一下属性包含的内容信息。
ShortName：模块名称。
DefinitionRef：模块定义的引用，这个标签会引用到..\Config\BSW\ParamDefs目录下的模块参数定义。
implementationConfigVariant：指定此Ecu Module ConfigurationValues元素提供的配置信息是在软件开发到使用的哪个阶段内生效的。
container：一组相关配置形成一个容器，容器还能包含子容器，子容器同样还能继续包含子容器。

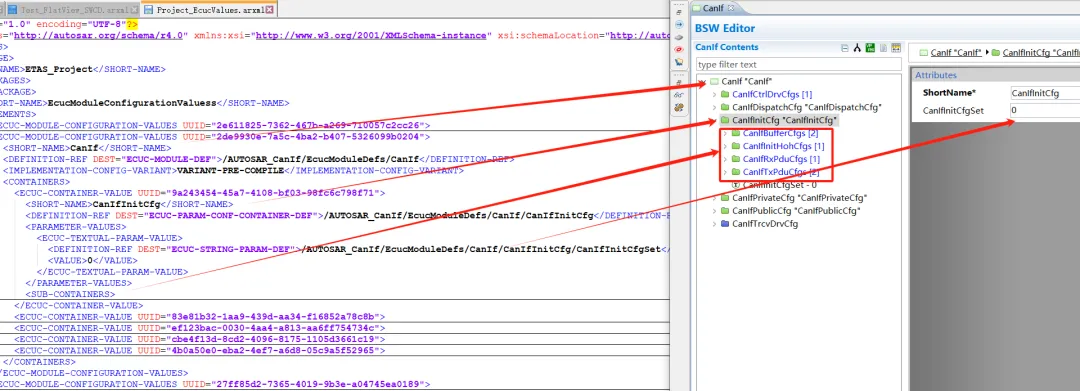

下图是CanIf第一层容器包含的内容，根据箭头可以找到与BSW Editor的对应关系，首先CanIf包含了五个子容器，打开CanIfInitCfg子容器，里边包含一个参数CanIfInitCfgSet和四个子容器。

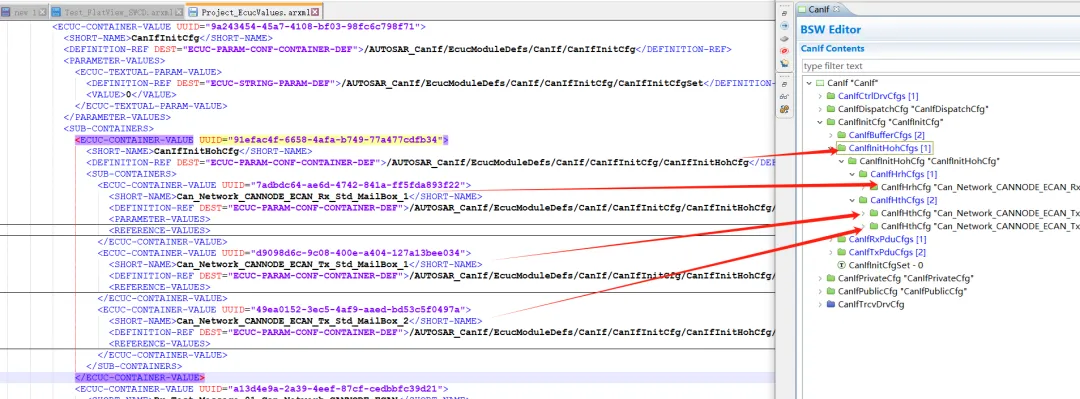

下图可以看到针对子容器CanIfInitHohCfg，它下面包含的三个子容器的关系。
可以看出直接看ARXML包含关系不是很直观，并且因为他们的容器内参数引用的为..\Config\BSW\ParamDefs目录下的模块参数定义并且是可以分裂定义（同一种引用针对不同实例重复定义），建议BSW基础模块在BSW
Editor中进行配置和理解，BSW Editor会将相同的参数引用聚合到一起，并形成可视化的层级关系，帮助我们更好的完成BSW等基础模块的配置
。
服务软件实例描述
我们以ComM_Cfg_SWCD.arxml文件为例，来讲解SWCD一般包含那些内容。
我们分别介绍一下这四个PACKAGE都包含的内容。
SwcImplementation： 对单个软件组件或模块实现的描述。下面的例子描述了组件的编程语言以及组件类型等信息。
<SWC-IMPLEMENTATION>
<SHORT-NAME>ComM_Imp</SHORT-NAME>
<CODE-DESCRIPTORS>
<CODE>
<SHORT-NAME>ComM_Imp_Code</SHORT-NAME>
<ARTIFACT-DESCRIPTORS>
<AUTOSAR-ENGINEERING-OBJECT>
<SHORT-LABEL>Code</SHORT-LABEL>
<CATEGORY>SWSRC</CATEGORY>
</AUTOSAR-ENGINEERING-OBJECT>
</ARTIFACT-DESCRIPTORS>
</CODE>
</CODE-DESCRIPTORS>
<PROGRAMMING-LANGUAGE>C</PROGRAMMING-LANGUAGE>
<BEHAVIOR-REF DEST="SWC-INTERNAL-BEHAVIOR">/AUTOSAR_ComM/SwComponentTypes/ComM/ComM_Int</BEHAVIOR-REF>
</SWC-IMPLEMENTATION>
|

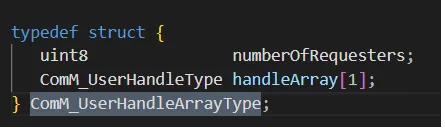

ImplementationDataTypes：描述属于本组件的ImplementationData。这通常对应于C代码中的typedef，是对基本数据类型的一层封装。下面的例子描述了结构体数据类型的ComM_UserHandleArrayType，结构体包含一个uint8类型的numberOfRequesters以一个ComM_UserHandleType类型的数组handleArray。
<IMPLEMENTATION-DATA-TYPE>
<SHORT-NAME>ComM_UserHandleArrayType</SHORT-NAME>
<CATEGORY>STRUCTURE</CATEGORY>
<SUB-ELEMENTS>
<IMPLEMENTATION-DATA-TYPE-ELEMENT>
<SHORT-NAME>numberOfRequesters</SHORT-NAME>
<CATEGORY>TYPE_REFERENCE</CATEGORY>
<SW-DATA-DEF-PROPS>
<SW-DATA-DEF-PROPS-VARIANTS>
<SW-DATA-DEF-PROPS-CONDITIONAL>
<IMPLEMENTATION-DATA-TYPE-REF
DEST="IMPLEMENTATION-DATA-TYPE">/AUTOSAR_Platform/ImplementationDataTypes/uint8</IMPLEMENTATION-DATA-TYPE-REF>
</SW-DATA-DEF-PROPS-CONDITIONAL>
</SW-DATA-DEF-PROPS-VARIANTS>
</SW-DATA-DEF-PROPS>
</IMPLEMENTATION-DATA-TYPE-ELEMENT>
<IMPLEMENTATION-DATA-TYPE-ELEMENT>
<SHORT-NAME>handleArray</SHORT-NAME>
<CATEGORY>ARRAY</CATEGORY>
<ARRAY-SIZE-SEMANTICS>FIXED-SIZE</ARRAY-SIZE-SEMANTICS>
<SUB-ELEMENTS>
<IMPLEMENTATION-DATA-TYPE-ELEMENT>
<SHORT-NAME>handleArrayElement</SHORT-NAME>
<CATEGORY>TYPE_REFERENCE</CATEGORY>
<ARRAY-SIZE SHORT-LABEL="size">1</ARRAY-SIZE>
<SW-DATA-DEF-PROPS>
<SW-DATA-DEF-PROPS-VARIANTS>
<SW-DATA-DEF-PROPS-CONDITIONAL>
<IMPLEMENTATION-DATA-TYPE-REF
DEST="IMPLEMENTATION-DATA-TYPE">/AUTOSAR_ComM/ImplementationDataTypes/ComM_UserHandleType</IMPLEMENTATION-DATA-TYPE-REF>
</SW-DATA-DEF-PROPS-CONDITIONAL>
</SW-DATA-DEF-PROPS-VARIANTS>
</SW-DATA-DEF-PROPS>
</IMPLEMENTATION-DATA-TYPE-ELEMENT>
</SUB-ELEMENTS>
</IMPLEMENTATION-DATA-TYPE-ELEMENT>
</SUB-ELEMENTS>
</IMPLEMENTATION-DATA-TYPE>
|

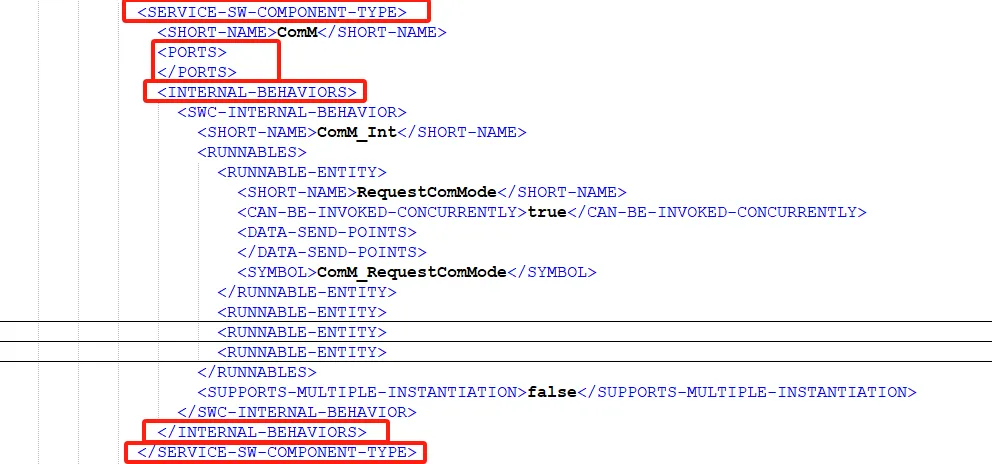

SwComponentTypes：软件组件类型，包括ApplicationSwComponentType、ServiceProxySwComponentType、SensorActuatorSwComponentType、ComplexDeviceDriverSwComponentType、ServiceSwComponentType、EcuAbstractionSwComponentType这几种类型，下面截图的为服务软件组件类型，它同样由端口和组件内部行为构成，组件内部行为包含了Runnables（实体）以及EVENTS(事件)以及DataTypeMappingRefs（应用数据与实现数据映射引用）。
PortInterfaces：端口接口类型，包括SenderReceiverInterface、NvDataInterface、ParameterInterface、ModeSwitchInterface、ClientServerInterface、TriggerInterface这几种类型，下面的arxml定义了一个SenderReceiverInterface。
<SENDER-RECEIVER-INTERFACE>
<SHORT-NAME>ComM_CurrentChannelRequest</SHORT-NAME>
<IS-SERVICE>true</IS-SERVICE>
<DATA-ELEMENTS>
<VARIABLE-DATA-PROTOTYPE>
<SHORT-NAME>fullComRequestors</SHORT-NAME>
<TYPE-TREF DEST="IMPLEMENTATION-DATA-TYPE">/AUTOSAR_ComM/ImplementationDataTypes/ComM_UserHandleArrayType</TYPE-TREF>
</VARIABLE-DATA-PROTOTYPE>
</DATA-ELEMENTS>
</SENDER-RECEIVER-INTERFACE>
|
基础软件实例描述
我们以ComM_Cfg_BSWMD.arxml，来讲解以下BSWMD都包含哪些内容。
我们下面来看一下八个PACKAGE都包含了什么内容。

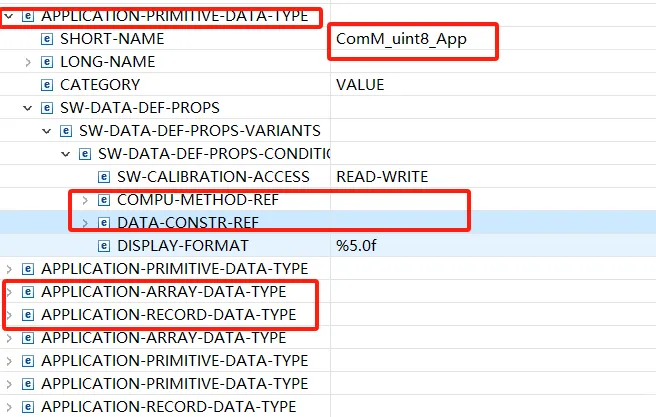

ApplicationDataTypes：应用数据类型定义，如下图为例，第一个为原始类型数据ComM_uint8_App，它可以跟一个计算方法和数据约束绑定下例中还包含数组与结构体，他们都需要引用原始数据类型。

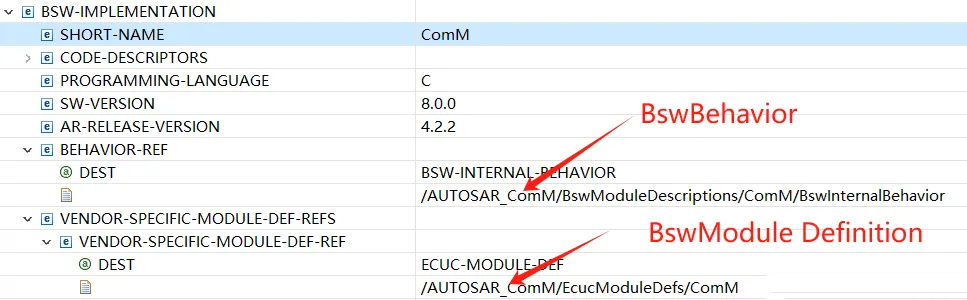

BswImplementations：其中除了通用规范(BswModule Definition和BswBehavior)外，还包含特定于实现的信息。

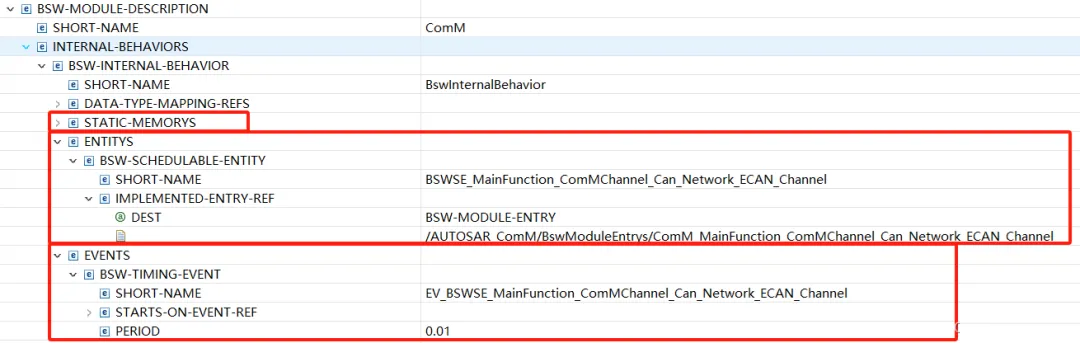

BswModuleDescriptions：用于描述单个BSW模块或BSW集群的根元素。在描述BSW模块的情况下该元素的短名称等于BSW模块的名称。下图中包含了模块的需要的变量（基于定义的应用数据类型和应用类型到实现类型映射）以及可运行实体与事件信息。

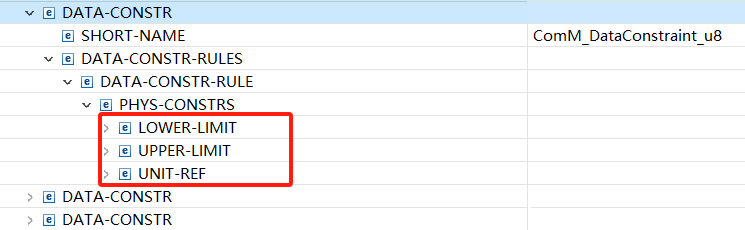

DataConstraints：数据约束，针对应用数据约束它的上下限以及单位引用等。

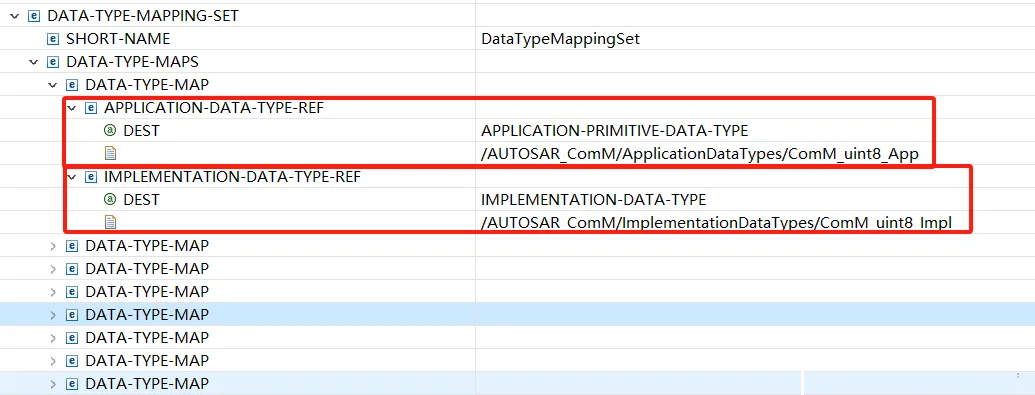

DataTypeMappingSets：应用数据到实现数据的映射。

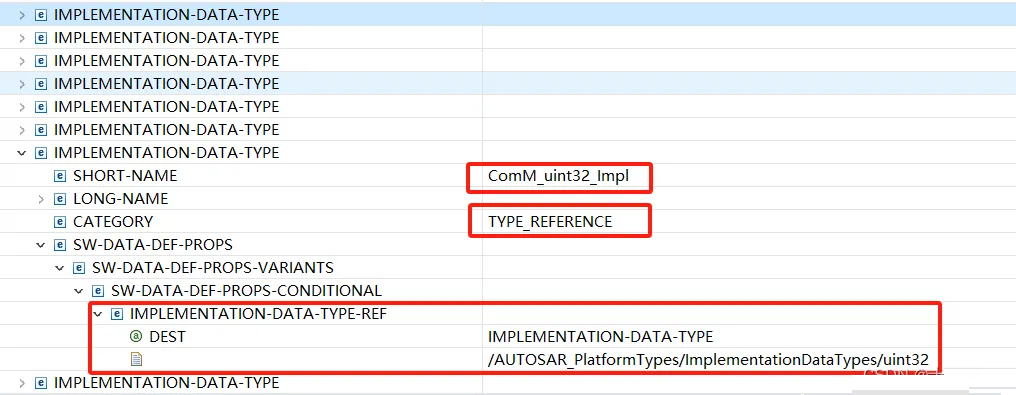

ImplementationDataTypes：描述属于本组件的ImplementationData，它引用了AUTOSAR提供的几种基本的ImplementationData，如果工程中没有需要在ISOLAR_PlatformTypes.arxml补充相应的定义。

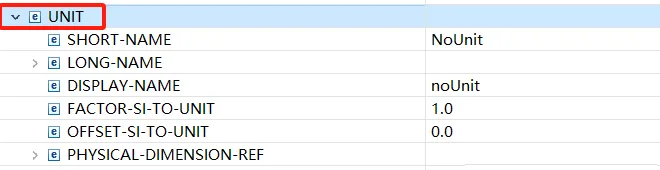

Units：与该数据对象的语义相关联的物理单元定义。如果未指定compuMethod，则此属性适用。如果指定了compuMethod，则两种定义应保持一致。
PhysicalDimensions：单元对应的物理维度信息，可以被Units引用。
|
订阅
