刚入行时，你是不是也有过这样的困惑：车上几十上百个 电子控制单元（ECU） 共用同一条CAN总线，为什么不会“吵成一锅粥”？你挂上工具看总线数据，明明每时每刻都有报文在跑，却从没见过它们乱掉。

今天，我们从工程师最直观的困惑出发，拆解CAN总线的“交通规则”：它到底用了什么机制，让所有节点既随时能说话，又从不乱套。

一. 先看物理层：仅靠两根线，就能解决"同时发言"的冲突？

我们先看一组图：

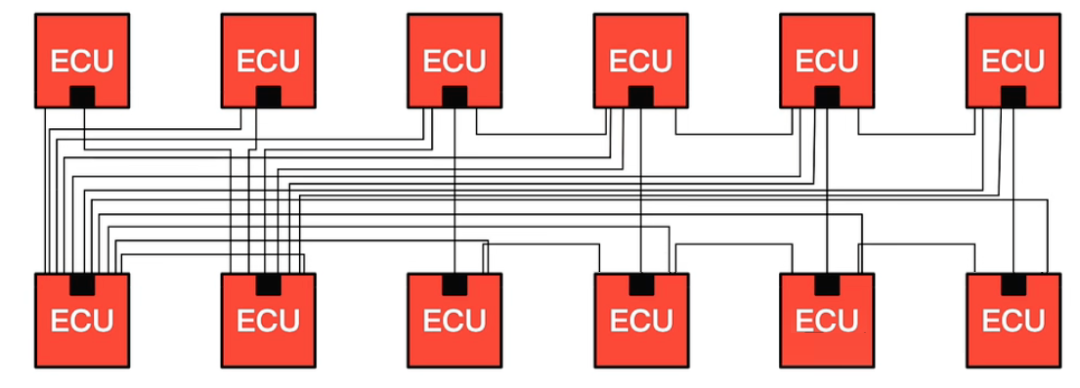

在CAN总线出现之前，ECU之间如果想交换信息，通常采用点对点连接——每两个需要通信的单元之间拉一根专用信号线。随着车上ECU数量增加到几十甚至上百个，线束会变得极其复杂，重量和成本都无法接受。

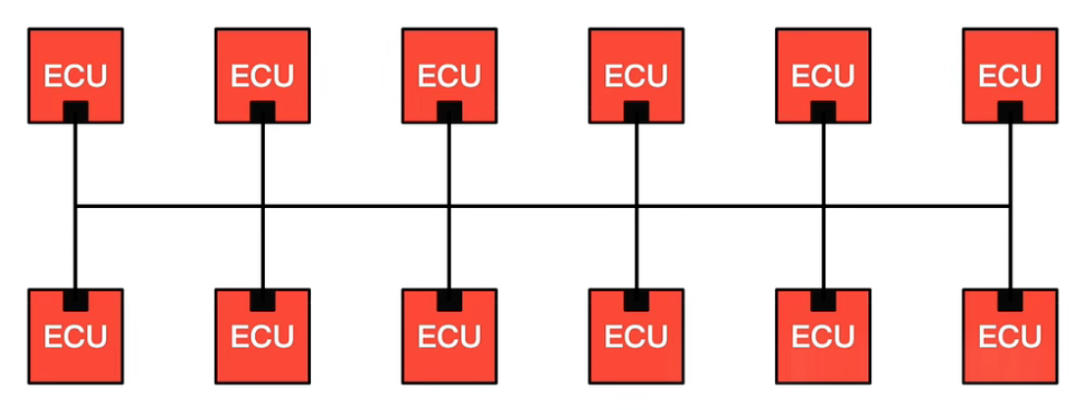

CAN总线的解决方案是：所有节点共享一对导线。

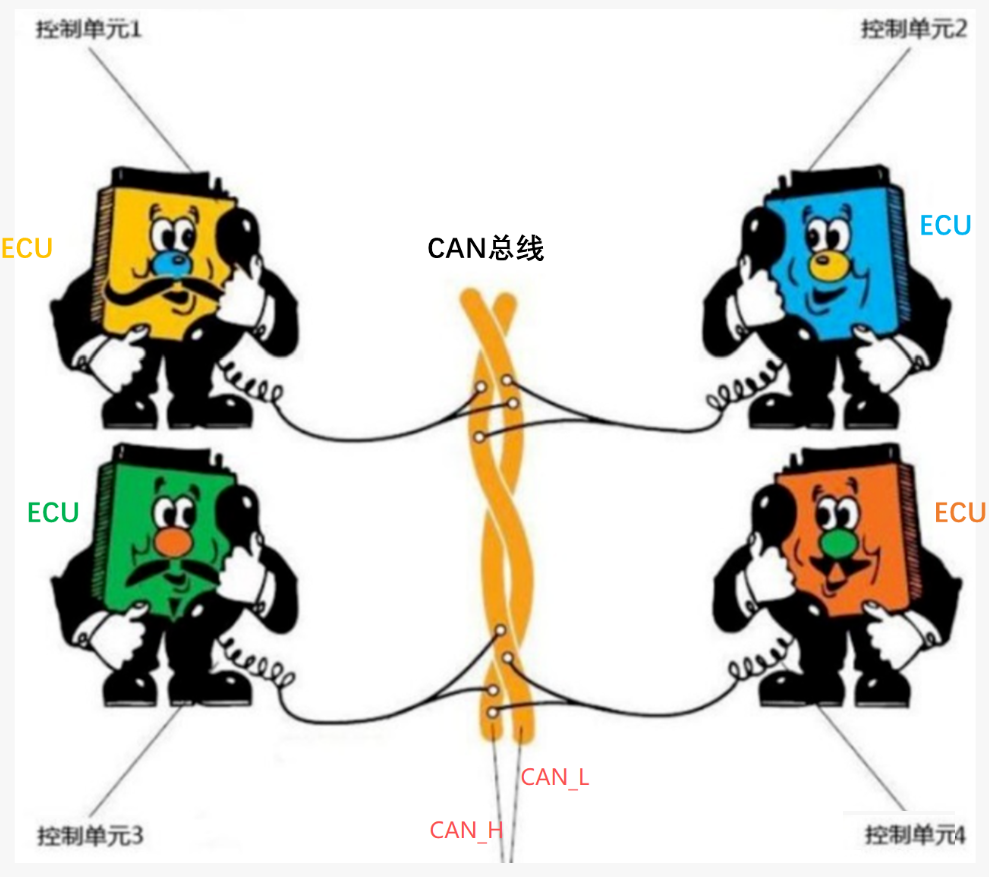

CAN总线的导线是一对双绞线：CAN_H和CAN_L ，所有ECU直接并联挂上去。使用总线之后，布线变得清晰、轻量化，线束重量大幅降低。

那么，仅靠CAN_H和CAN_L两根线，如何在强电磁干扰的发动机舱里可靠传输数据？答案不只是“差分信号”四个字，我们需要往底层多想一步。

其实，单从信息量来看，一条线就够。

假设我们规定：

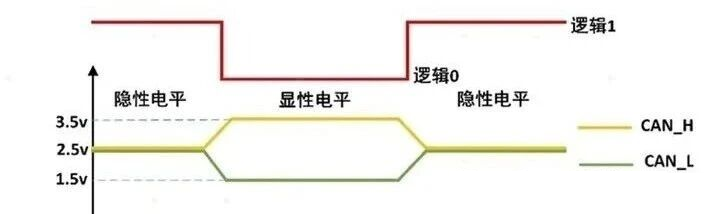

CAN_H为2.5V代表逻辑1，3.5V代表逻辑0。

那么仅用CAN_H这一条线的电平变化，就可以把一串二进制数据完整传过去。

CAN_L也一样，用1.5V代表0、2.5V代表1，同样能独立完成传输。

两条线传送的信息量完全一样——这本身就是一种冗余。

既然如此，为什么还要两根线？答案在于“差值”的抗干扰魔力。

外部电磁噪声会同时、同向、几乎同幅度地耦合到这两根缠绕在一起的导线上。

比如：原本CAN_H是3.5V（代表0），CAN_L是1.5V（代表0），差值2.0V——这是干净信号。

当干扰同时将两线电压拉升0.5V后，CAN_H变成4.0V，CAN_L变成2.0V——但差值依然是2.0V。

接收端只关心差值，干扰在“相减”这一步被直接抵消，毛刺根本浮现不出来。

而如果用单条线，3.5V被干扰拉到4.0V，接收端就可能把1误判为0——通信就出错了。

这，才是差分传输抗干扰的底层本质： 不是“两条线更厉害”，而是“相减”这个动作，自动抹掉了两条线上共有的噪声。

物理层解决了“用什么线”和“怎么抗干扰”，但真正的难题是：多个ECU同时发数据，信号不会打架吗？这就轮到 数据链路层 的仲裁机制出场了。

二. 核心机制：非破坏性仲裁，谁重要谁先用

从“同时发言”说起

先澄清一个容易被误解的前提： 在CAN总线上，正常情况下同一时刻只有一个节点在说话。

当一个节点正在发送时，其他节点会检测到总线有变化，自动退让。所以，多个节点真正“同时开口”的情况其实很少见——只有非常巧合的时候才会发生。

那万一真的巧合了呢？CAN总线的仲裁机制就是为了解决这种“同时发言”的冲突。

显性与隐性：谁优先级高？

为了理解仲裁，首先要搞清楚CAN总线上两种电平的“性格”：

• 隐性（1）： 总线的自然状态，就像“躺平”——不主动驱动，不花力气。节点想发1，什么都不用做。
• 显性（0）： 需要主动驱动，就像“拉橡皮筋”——要用点力气才能拉开。节点想发0，必须主动输出。

关键规则：只要有一个节点发显性（0），总线就是显性（0）；只有当所有节点都不发0时，总线才回到隐性（1）。 换句 话 说，显性优先于隐性。

仲裁的核心机制：谁发现矛盾，谁退出

每个节点在发送每一个bit（比特）的同时， 都会实时监听总线上的实际电平。 然后把自己发出去的bit和监听到的bit做比较：

• 如果一致（发1听到1，或发0听到0）→ 一切正常，继续发。
• 如果不一致 → 产生 “矛盾” ，这就是仲裁的触发点。

什么时候会产生矛盾？

假设节点A发的是1（隐性），但节点B同时发了0（显性）。总线上的实际状态是0（显性）。节点A监听到0，和自己发出去的1不一致 → 节点A发现自己“说错了” → 节点A自动退出，转为接收状态。而节点B发的是0，监听到的也是0 → 没矛盾 → 节点B继续发送。

总结成一句话：谁发1却听到0，谁就退出。发0的永远赢。

ID是怎么参与仲裁的？

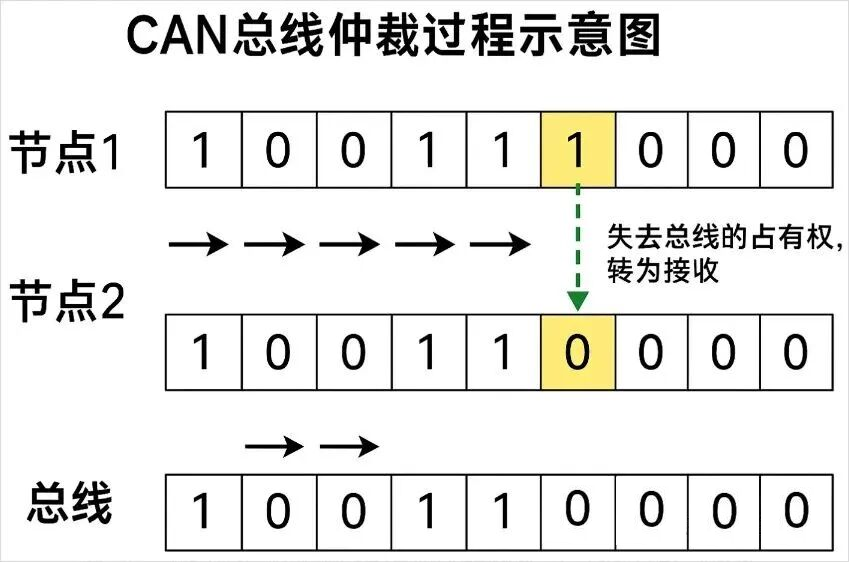

CAN报文头部有一个 标识符（ID） ，仲裁时节点们逐位把自己的ID输出到总线上。ID的每一位要么是0（显性），要么是1（隐性）。

• 如果两个节点在某一位上，一个发0、一个发1 → 发1的那个会检测到矛盾 → 退出。
• 剩下的节点继续比较下一位，直到只剩下一个节点。

结果：ID的数值越小，优先级越高 （因为在高位上先出现0的人占优）。

一个有趣的事实：

高优 先级的节点从头到尾都不知道自己参加过仲裁。 因 为它发的每一位都和监听到的一致，它只觉得自己在正常发送。只有那些退出的节点才知道“我输了”。

防止“半路插队”的机制

你可能会想：如果一个节点已经发到一半了，突然另一个节点插进来，会不会乱？

不会。CAN总线有一个重要规定： 任何一个节点要开始发送，必须先检测到总线上连续出现11个隐性位（1） ，才认为总线空闲。而一帧正常的CAN报文内部，绝不会出现连续11个1。

所以， 正在进行的发送不会被中途打断 ，真正的“仲裁碰撞”只发生在多个节点同时等待空闲结束、然后同时开始发送的那一刻。

仲裁机制巧妙在： 它不是靠一个中心裁判来判谁赢，而是靠“谁发现自己矛盾谁就退”这种自组织的方式 ，简单、可靠、纯硬件完成，效率极高。

三. 广播出去，只听自己的？

仲裁解决了“谁能发送”的问题，但发送出去的信息如何被需要的节点接收？

CAN采用的是 广播式通信 ：一个节点发出的报文，总线上所有其他节点都能收到。每个节点内部都有一个硬件接收过滤器——收到报文后先检查ID，如果匹配自己关心的ID，就接受并处理；否则直接丢弃，CPU完全不介入。

就像在会议室里，每个人都在发言，但每个人只听与自己工作相关的信息——财务只听报销数据，技术只听需求变更，互不干扰。

这种设计的好处是 不需要点对点寻址，通信开销极低。 节点不需要知道“谁需要这个信息”，只管往外发；需要该信息的节点自然会收。这极大简化了网络管理和软件设计。

两者关系：

• 仲裁 → 解决“谁先说话”的冲突，保证紧急信息优先。
• 广播 → 解决“和谁说话”的效率，一呼百应但不乱。

二者叠加，CAN总线就做到了：多节点随时想发就发，优先级高的自动插队，低优先级的自动等待，所有节点各取所需。

四. 单个节点坏了，总线不瘫痪

CAN总线还具备很强的错误处理能力：错误检测与故障隔离。

每个报文尾部都带 有 CRC 校验字段。 如果一个节点发出的数据出现错误，其他节点会检测到并发送“错误帧”。发送节点收到错误帧后自动重发，整个过程对应用层透明。

更为重要的是故障隔离机制：每个节点内部维护一个错误计数器。发送或接收错误会使计数器累加。 当错误次数超过一定阈值，节点会进入“被动错误”状态——只接收不发送，避免继续干扰总线。

如果错误继续增加，节点最终会将自己“总线关闭”，彻底离线。单个节点故障不会导致整条总线瘫痪，这就是 CAN总线的高鲁棒性。

五. 工程师如何“看见”总线上的对话？

原理讲完了，但实际调试时，你面对的还是两根导线上的电信号—— 看不见、摸不着。 怎么办？

你需要一个 监听节点 ： CAN接口硬件 + 配套软件 。它并联到总线上，被动接收所有报文，将电气信号还原成你能直接阅读的十六进制数据：报文ID、数据字节、时间戳等信息一目了然。

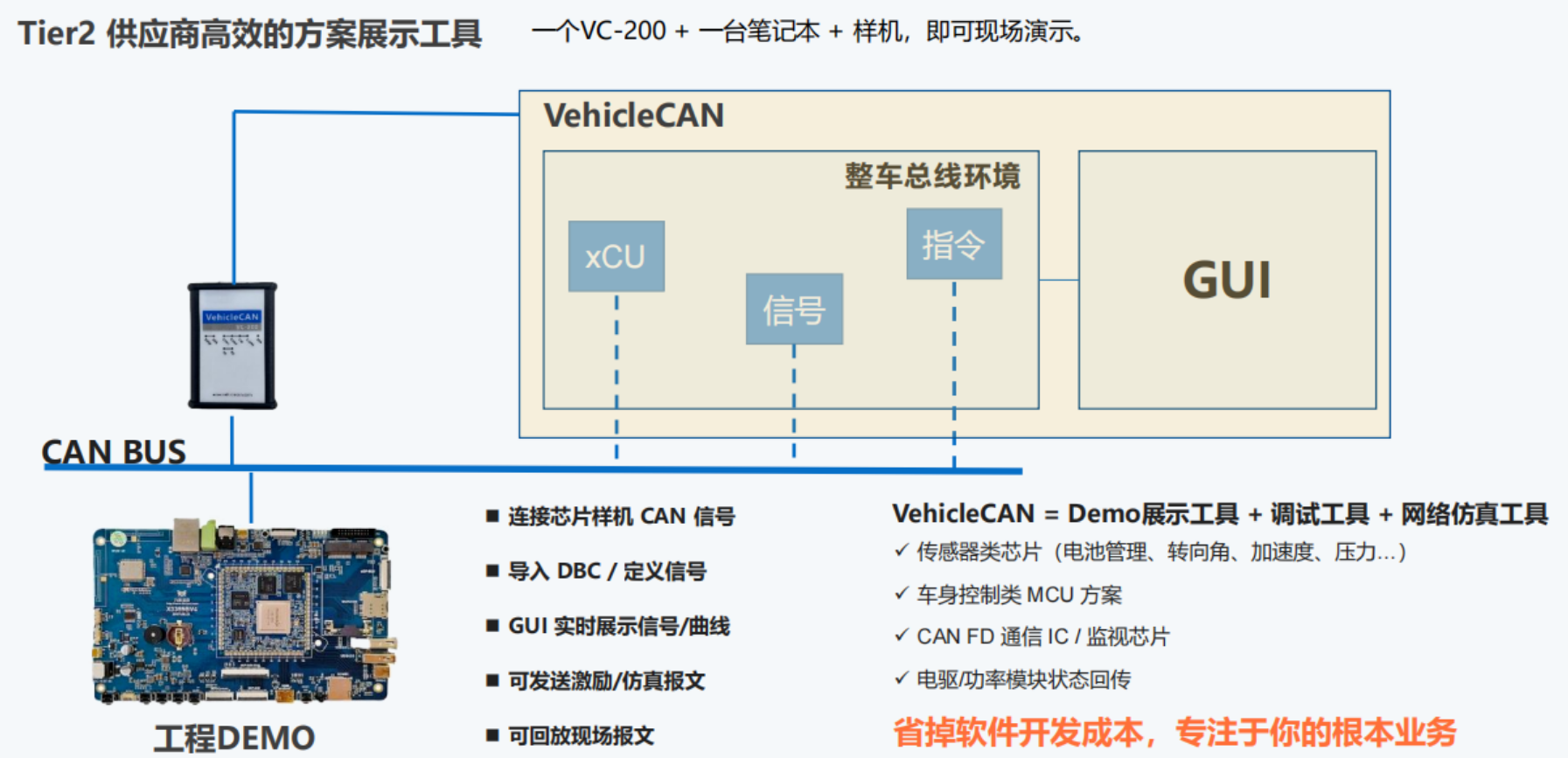

以讯联的XL BUS（软件） 和VC-200（接口硬件） 为例，使用这样的工具，你可以完成以下任务：

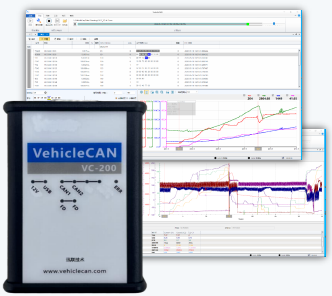

图注：讯联的XL BUS（软件） 和VC-200（接口硬件）

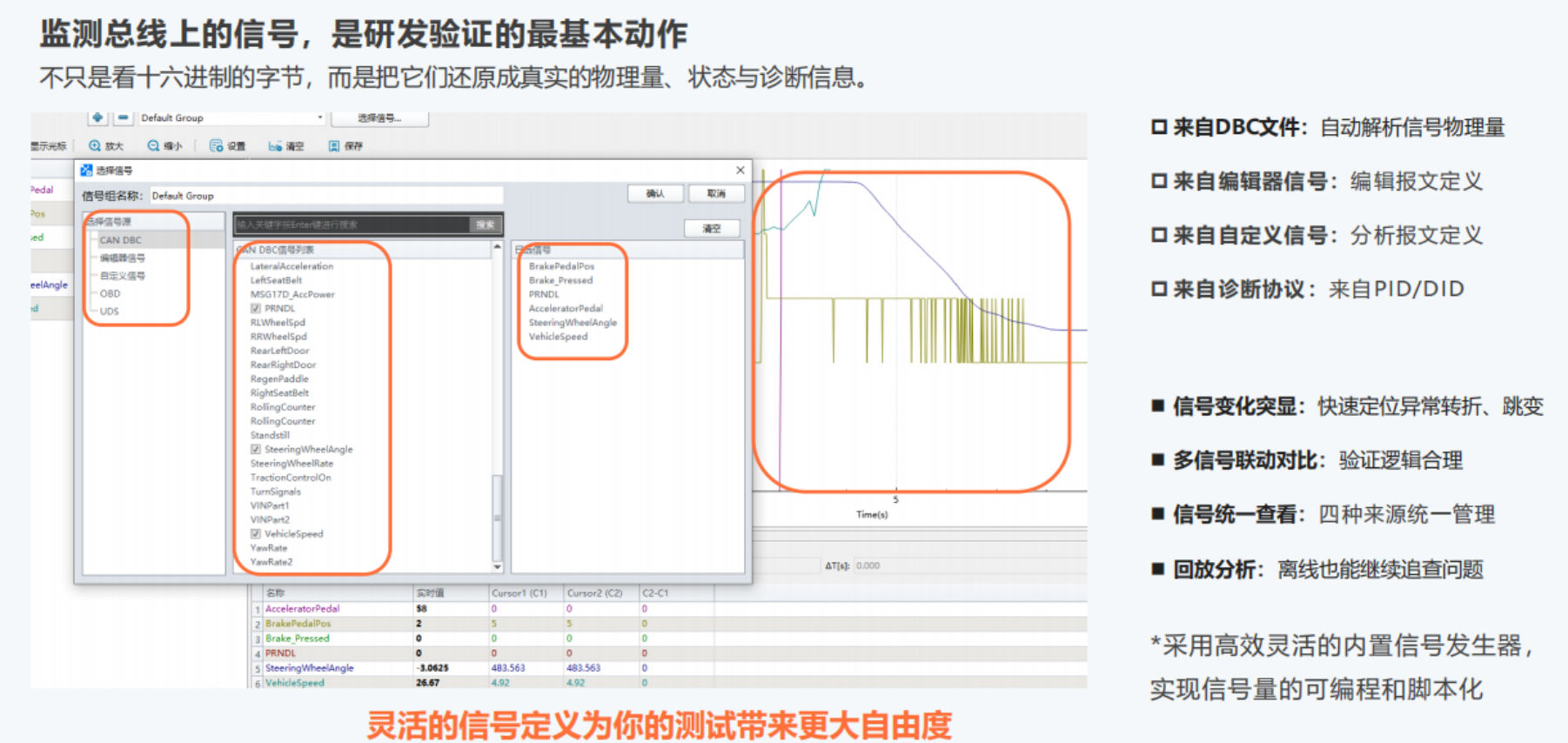

1.实时监控： 观察总线上正在传输的报文，包括ID、数据、周期等信息。

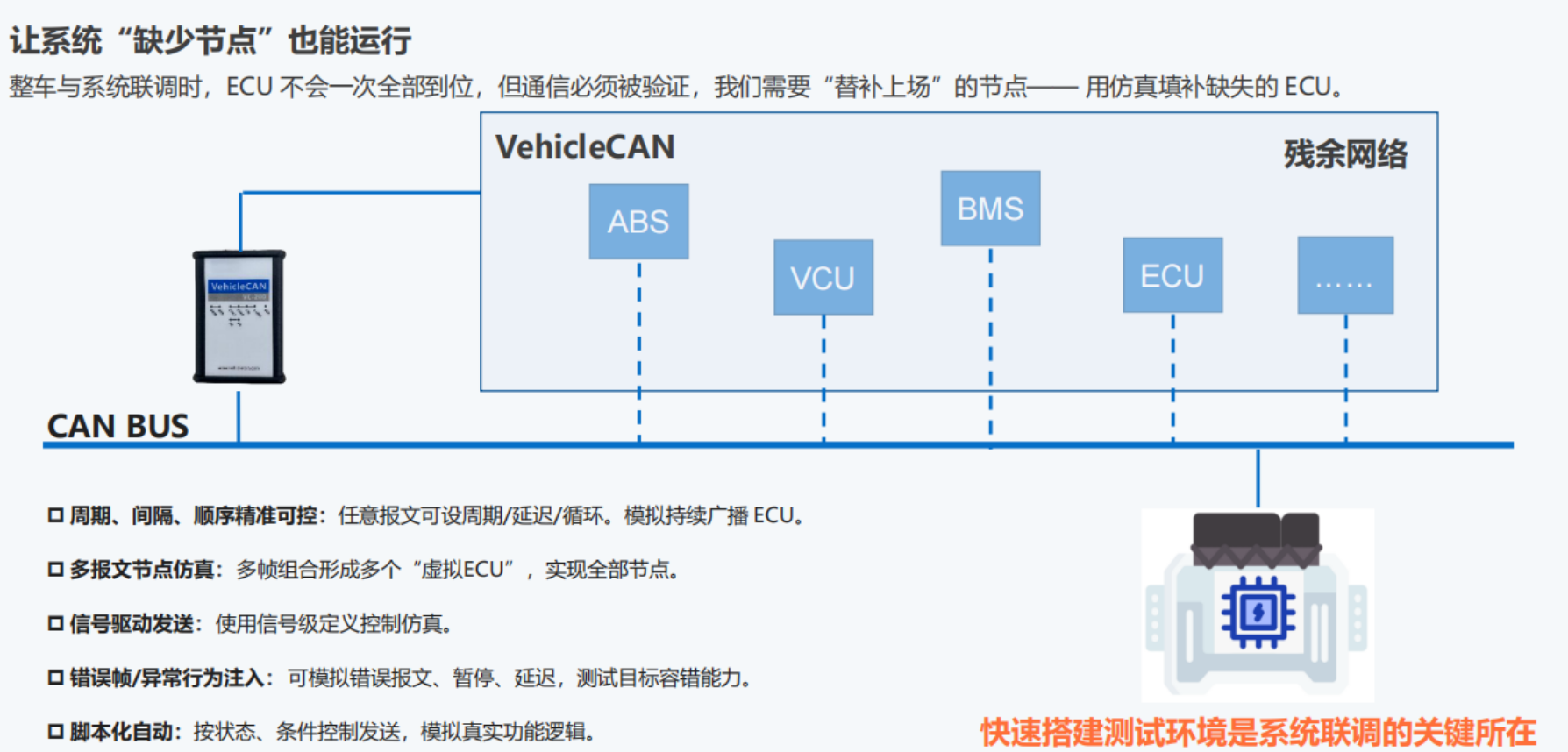

2.仿真发送： 当某个真实ECU缺席时，让工具模拟它发送报文，使系统能够继续工作，非常适用于调试阶段。

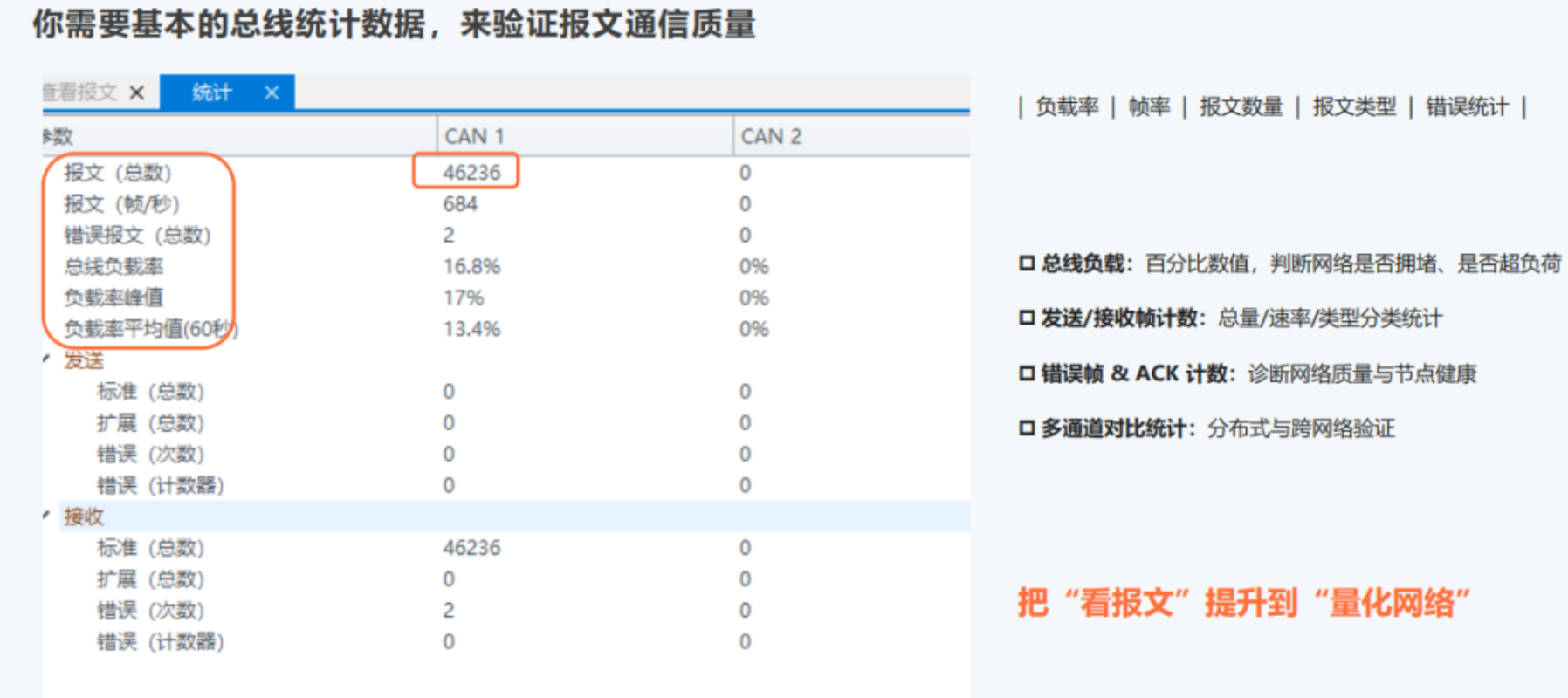

3.统计分析： 从时间域切换到频率域，快速识别高频和低频报文，发现异常帧。

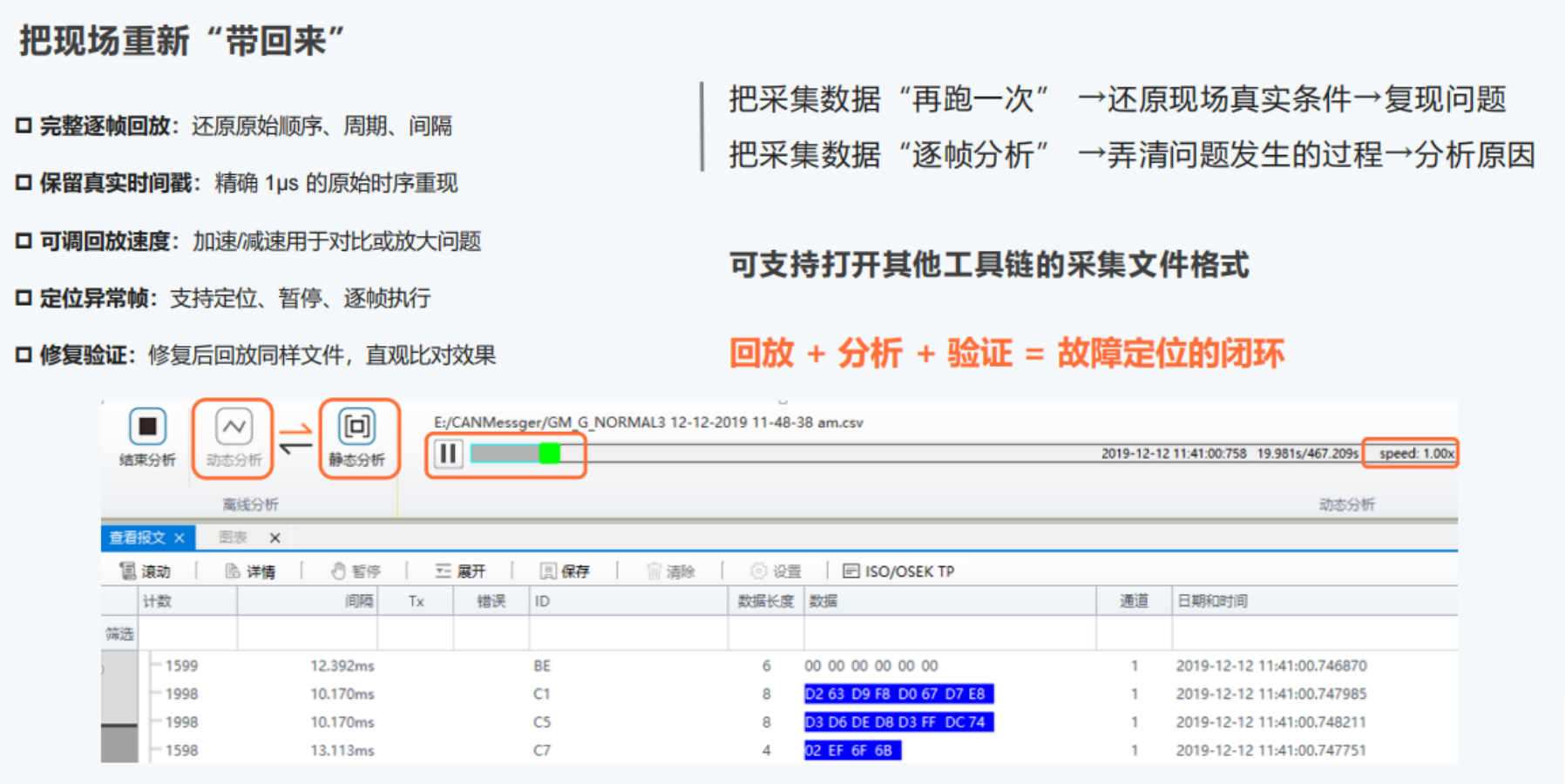

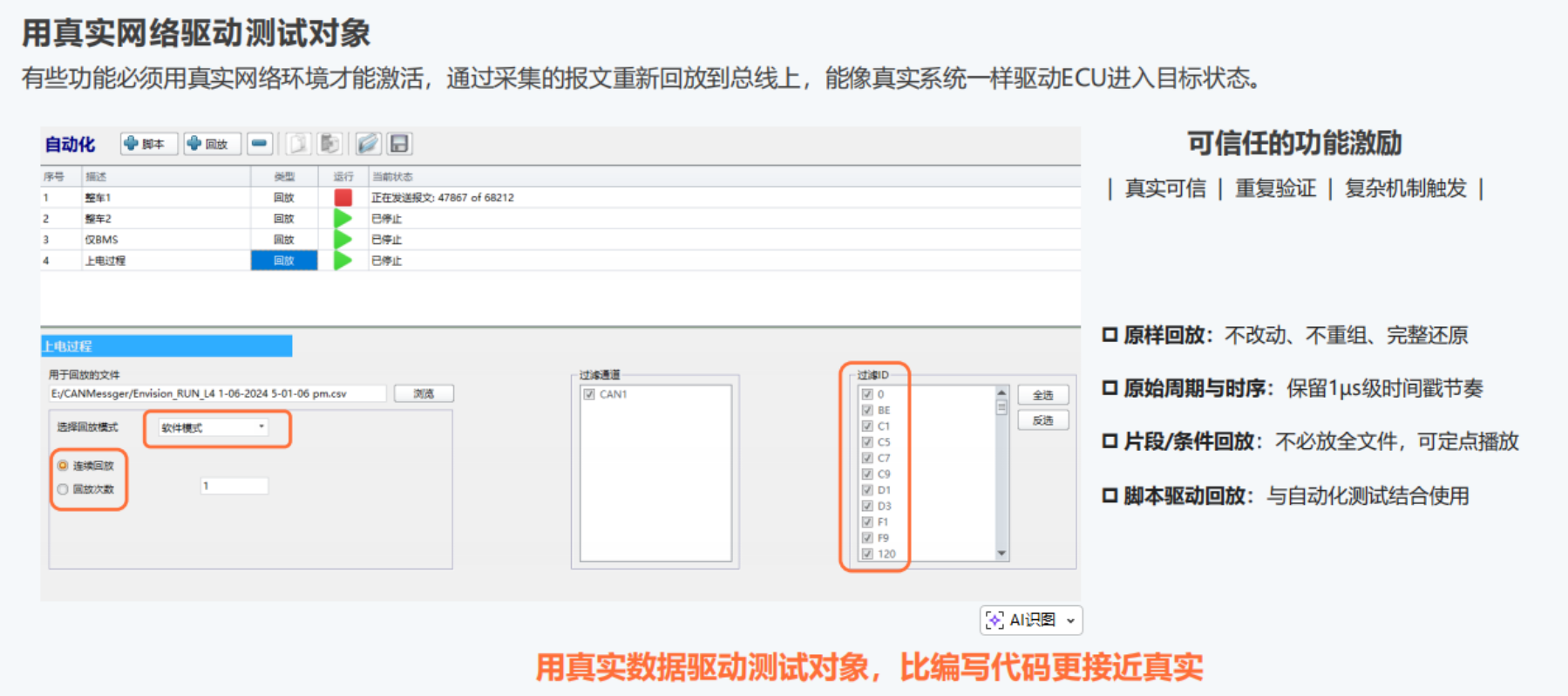

4.记录与回放： 将路试时的总线数据保存为文件，回到办公室后慢速回放，仔细分析偶发故障。

总结

CAN总线的核心设计可以归纳为四个层次：

• 物理层：差分信号传输，抗干扰能力强，两 根双绞线覆盖全车。
• 仲裁层：基 于ID的非破坏性仲裁，紧急信息优先发送。
• 应用层：广播通信加硬件过滤，各取所需，开销极低
• 错误层：CRC校验加 错误计数隔离，单点故障不扩散。

回到最初的问题：几十个ECU同时发消息，为什么总线不会乱？因为CAN不是简单地让节点“排队”，而是给每条消息附加了优先级标签，冲突时低优先级自动退让，高优先级不受影响。这套机制简单、可靠，使CAN总线在汽车通信领域统治了近四十年，至今仍是绝对主流。
