引 言

随着汽车从“机械产品”快速演进为“软件定义的复杂系统”，整车电子电气架构正经历前所未有的复杂化与智能化。一个现代智能汽车中，往往集成了来自不同供应商的成百上千个 ECU，它们需要在严格的实时性、安全性和可靠性要求下协同工作。

在这样的背景下，如何用一种统一、标准、可自动化解析的方式描述整车电子系统，成为汽车软件工程中的关键问题。

ARXML（AUTOSAR XML）正是为解决这一问题而诞生的核心载体。它不仅承载了 ECU 通信与配置的技术细节，更成为连接系统设计、软件开发、测试验证与后期维护的统一数据纽带。本文将围绕 ARXML 的定义、演进背景、通信建模方式、与 DBC 的对比以及其在 V 模型开发流程中的核心作用，系统性地解析 ARXML 在现代汽车电子架构中的价值与意义。

1 什么是 ARXML?

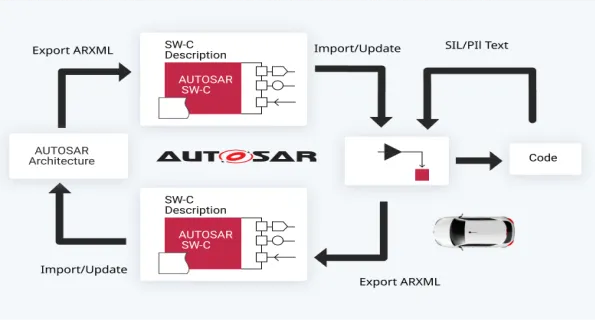

ARXML（AUTOSAR XML）是 AUTOSAR（AUTomotive Open System ARchitecture，汽车开放系统架构）标准下的一种文件格式，用于描述汽车电子系统中各类信息的交换与配置。可以把它理解为 汽车电子系统的“通用说明书”或“蓝图”，使得不同厂商、不同ECU之间能够顺利协作。

在智能汽车中，一个汽车可能有成千上万个 ECU（电子控制单元），比如发动机控制单元、车身控制单元、信息娱乐系统等。这些ECU来自不同供应商，如果没有统一的描述语言，它们之间无法无缝通信。ARXML正是为了解决这个问题而诞生。

1.1 核心特点

基于 XML 标准

• ARXML 是 XML（可扩展标记语言）文件的一种应用，因此结构清晰、层级分明、可读性好。

• 通过标签和属性可以详细描述 ECU 的接口、信号、软件组件等信息。

严格遵循 AUTOSAR 规范（XSD 约束）

• 每个 ARXML 文件必须遵循 AUTOSAR 提供的 XSD（XML Schema Definition，XML 模式定义）。


• 这确保了全世界的厂商解析 ARXML 文件时都能获得一致的信息，避免歧义。

全球互操作性

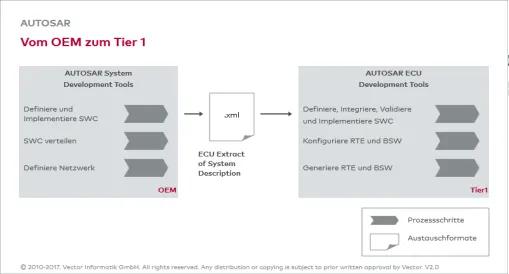

• 不同汽车制造商（OEM）和零部件供应商（Tier 1/Tier 2）都可以解析同一份 ARXML 文件，保证系统集成的兼容性。

通常由专业工具生成

• ARXML 文件通常通过 AUTOSAR 工具链自动生成，而不是手工编辑，因为手动编辑容易出错，文件结构复杂。

• 工具链可以包括 ECU 配置工具、通信总线建模工具、软件组件建模工具等。

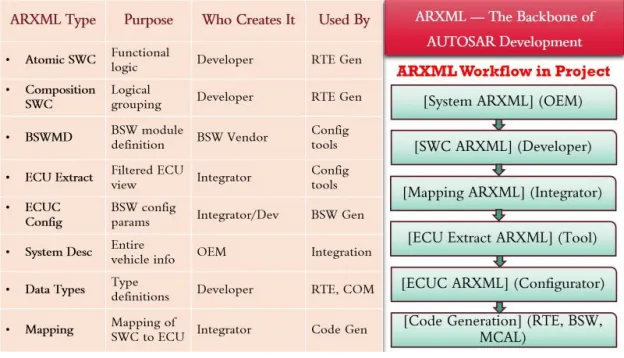

1.2 ARXML 的内容结构

ARXML 文件通常包含以下几类信息：

软件组件描述（SWC）

• 定义软件组件及其接口，如输入输出端口、数据类型、服务等。

• 用于描述功能模块之间的通信关系。

ECU 配置

• 描述 ECU 的硬件资源、内存布局、通信网络等信息。

信号和通信描述

• 定义 CAN、LIN、FlexRay、Ethernet 等总线上的信号名称、长度、数据类型、周期等。

系统映射（System Mapping）

• 描述软件组件如何部署到具体的 ECU 上。

数据类型和枚举

• 统一定义数据类型、单位、取值范围，确保不同组件使用同一标准。

1.3 ARXML 的优势

标准化与一致性

• 确保跨厂商、跨平台的 ECU 能够正确通信，减少集成风险。

自动化与效率提升

• 工程师可以用 ARXML 自动生成 ECU 配置、通信代码，减少手工编码错误。

可扩展性与可维护性

• XML 架构可以方便地添加新功能、扩展数据字段，适应新车型和新功能。

支持全生命周期管理

• 从概念设计、功能开发、测试验证到量产和维护，ARXML 文件都可以作为统一的参考文档。

1.4 在智能汽车中的应用场景

• 功能开发：不同供应商的功能模块通过 ARXML 文件对接，确保信号、接口、数据类型一致。

• 系统集成：整车集成时，使用 ARXML 描述系统映射和 ECU 部署方案。

• 通信配置：定义 CAN/LIN/FlexRay/Ethernet 信号，自动生成网络配置。

• 测试与验证：测试工具读取 ARXML，自动生成测试用例，验证系统行为。

• 维护与升级：在后期软件升级中，使用 ARXML 文件指导 ECU 更新和信号映射。

ARXML 是智能汽车电子系统的“统一语言”，它通过严格的 XML 结构和 AUTOSAR 标准，实现了跨厂商、跨 ECU 的一致理解和高效协作。它不仅是设计和开发的核心工具，也是整车测试、集成与维护的重要依据。

可以这样形象理解：如果整车系统是一个多国团队合作的工程项目，ARXML 就是每个人共同遵守的“英语手册”，确保大家即使来自不同国家也能顺利交流，按计划完成任务。

2 从 XML 到

ARXML 的演进

2.1 XML 的起源与特点

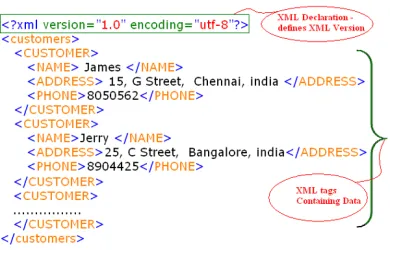

XML（Extensible Markup Language，可扩展标记语言）是一种通用数据描述语言，由 W3C 制定。通过标签（tag）定义数据结构和含义，例如：

特点：

• 可扩展：用户可以自定义标签

• 层次化结构：便于表示复杂数据

• 可读性强：人和机器都能理解

2.2 XML 在汽车电子中的局限性

XML 本身只是语法，没有语义约束。不同厂商对同一概念可能使用不同标签或结构，导致 ECU 之间无法直接互操作。对于智能汽车这种复杂系统，需要描述 数千个 ECU、成百上千个信号和通信网络，XML 本身无法保证一致性和可验证性。

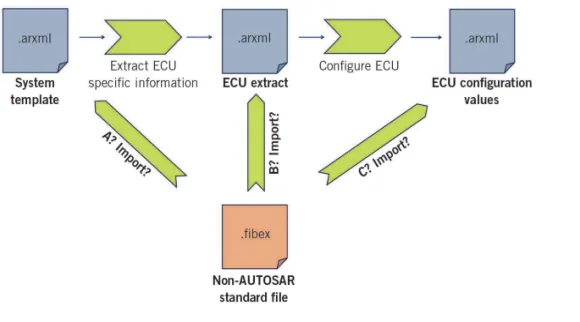

2.3 ARXML 的诞生与定制化

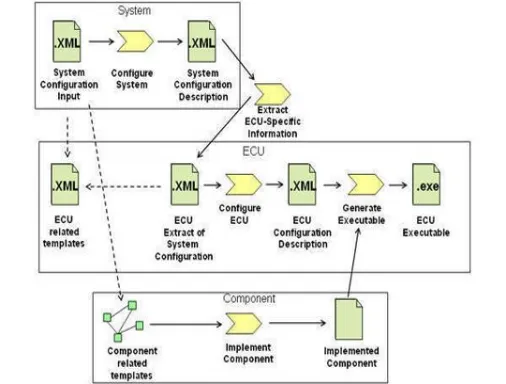

ARXML 是在 XML 基础上的深度定制版本，专门针对汽车电子系统。核心改进：

1. 严格的 XSD 约束

• XSD（XML Schema Definition）相当于“语法手册”，规定了每个标签允许的顺序、属性类型、必填项和可选项。

• 通过 XSD，可以保证不同厂商生成的 ARXML 文件在结构和语义上完全一致。

2. 面向汽车电子的语义扩展

• 包含 ECU、软件组件、网络节点、通信报文、协议数据单元（PDU）、信号等专用标签

• 支持多路复用、周期性传输、编码规则等汽车领域特有需求

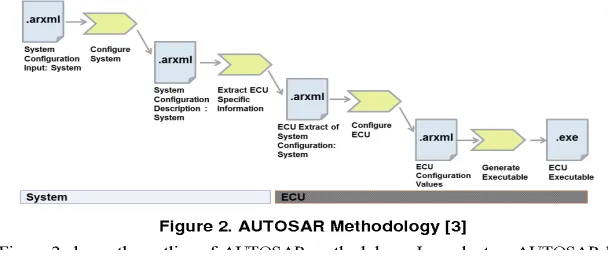

3. 自动化工具生成

• 工程师通过 AUTOSAR 工具链设计系统，ARXML 自动生成，减少手动错误

3 ARXML 的通信模型解析

ARXML 文件通过分层结构描述 ECU 间的通信逻辑，使复杂的网络配置清晰、可验证。以 CAN（Controller Area Network）通信为例：

3.1 系统描述（System Description）

定义整个车辆的网络拓扑和骨架，例如：

• 网络类型（CAN、LIN、FlexRay、Ethernet）

• CAN 集群（CAN Cluster）

• 波特率（500 kbps）

• 网络时间触发或事件触发策略

可以理解为 “交通地图”，指明数据流通的路线和规则

3.2 网络节点（Network Node）

1. 创建 ECU 实例并定义其功能角色：例如发动机 ECU、车身控制 ECU、仪表盘 ECU

• 描述每个 ECU 能发送或接收哪些报文

• 相当于地图上的“车辆和交互角色”

2. 通信报文（CAN Message）

• 每条报文有 唯一的ID、长度、帧类型（标准帧或扩展帧）

• 报文是 CAN 总线上传输的基本单位，一个报文可以携带多个信号

• 可以定义报文周期（周期性发送）或事件触发发送

3. 协议数据单元（PDU, Protocol Data Unit）

• PDU 是信号的容器，封装在报文中

• 支持多路复用（Multiplexing），即一条报文根据不同条件携带不同信号

• PDU 的存在使信号与报文解耦，提高复用性和灵活性

4. 信号定义（Signal Definition）

描述每个信号的详细信息：

• 名称（Signal Name）

• 位长度（Bit Length）

• 字节顺序（Byte Order，大端/小端）

• 编码规则（Scaling、Offset、单位）

• 数据类型（整型、浮点、布尔等）

信号是最小的数据传输单元，直接对应 ECU 功能参数

分层结构示意:

每层都有明确的定义和约束，保证 不同供应商开发的 ECU 能够“听懂”彼此的数据。

3.2 ARXML 的优势在通信建模中的体现

标准化通信

• 不同供应商生成的 CAN 报文和信号结构完全一致，避免数据冲突

自动化代码生成

• 工程师可从 ARXML 文件自动生成 CAN 总线初始化代码、信号打包解包函数等

支持复杂功能

• 多路复用、周期/事件触发、信号编码规则等均可通过 ARXML 定义

易于系统验证

• 测试工具直接读取 ARXML 文件生成测试用例，验证信号传输和报文行为

总结来说：XML → ARXML 是从通用数据描述到汽车电子专用标准的演进；

ARXML 的分层通信模型把车辆网络抽象为系统描述、ECU、报文、PDU 和信号五个层次，保证了智能汽车中数千个 ECU 的一致性通信和可靠协作。

4 ARXML vs DBC:

为何 ARXML 更胜一筹

在汽车电子开发领域，常见的两种数据描述文件是 DBC（CAN Database） 和 ARXML（AUTOSAR XML）。它们都是描述通信和信号的工具，但适用场景和能力差异显著。

4.1 DBC 文件的特点

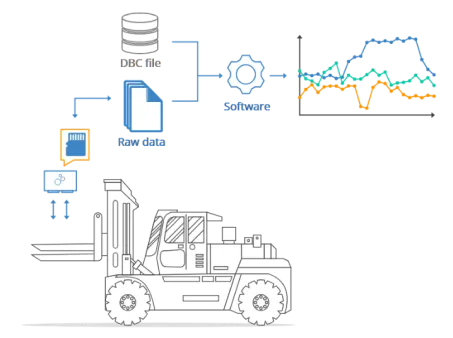

起源与用途

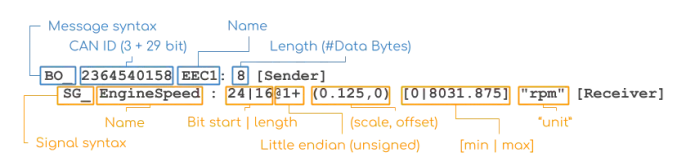

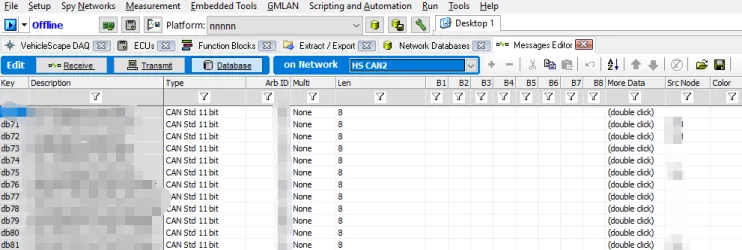

• DBC 由 Vector 公司制定，主要用于 CAN 总线信号与报文的定义。


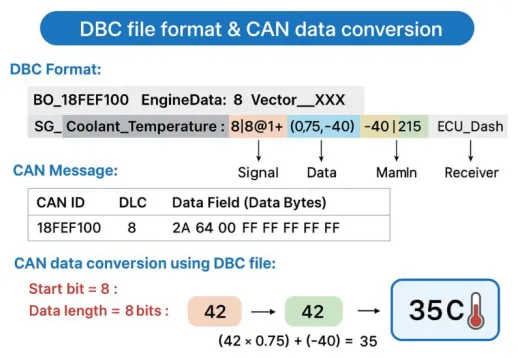

• 它描述报文 ID、信号长度、字节顺序、缩放因子等基础信息。

优点

• 结构简单，易于理解

• 适合基础的网络测试与调试

局限性

• 仅专注于 CAN 通信，无法描述 ECU 内部软件架构、诊断服务或其他网络类型（如 Ethernet、SOME/IP）

• 不支持复杂功能，如多路复用 PDU、高级诊断、软件组件映射等

简单比喻：DBC 更像一本 “简易词典”，只解释单词（信号）和基本用法（报文结构），适合快速查阅，但无法描述整个语言体系（ECU 系统）。

4.2 ARXML 文件的特点

覆盖范围广

ARXML 不仅描述 CAN 报文和信号，还涵盖：

1. 软件组件（SWC）

2. ECU 硬件资源

3. 诊断通信服务（UDS）

4. 网络配置（CAN、LIN、FlexRay、Ethernet、SOME/IP 等）

• 可支持未来新技术和开放式汽车架构

标准化与可扩展

• 严格遵循 AUTOSAR XSD 规范，保证跨厂商、跨 ECU 的一致性

• 可扩展新增数据类型、通信协议或网络节点，面向未来智能网联汽车

自动化支持

• 可直接用于生成 ECU 配置代码

• 可导入测试工具，自动生成仿真环境和测试用例

比喻：ARXML 更像一本 “百科全书”，不仅解释每个信号，还描述信号的上下文、应用场景和整个系统的关系，信息全面而系统。

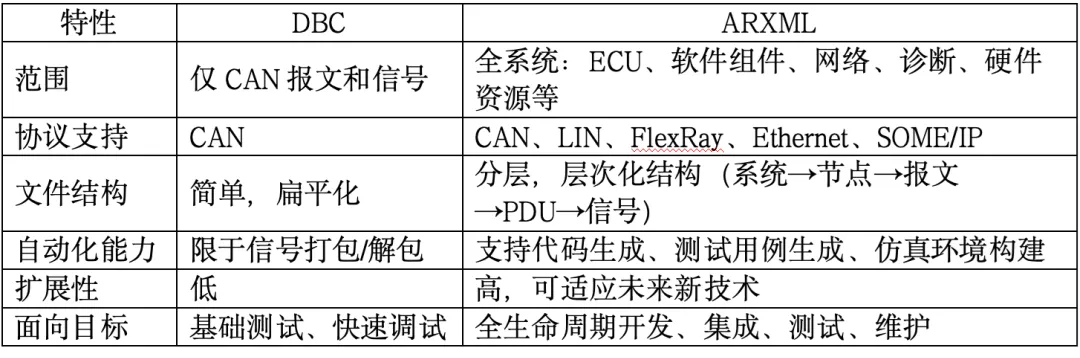

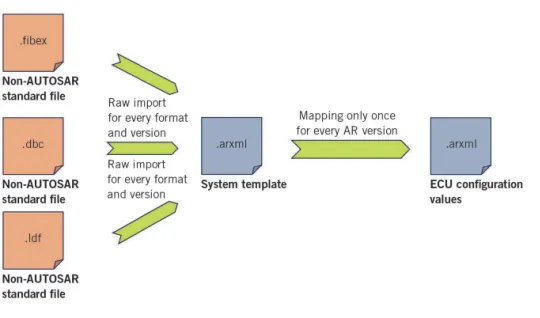

核心差异对比表

结论：随着汽车电子架构日益复杂，ARXML 已成为行业主流，而 DBC 更适合早期简单网络或基础测试。

5 ARXML 在开发中的核心作用

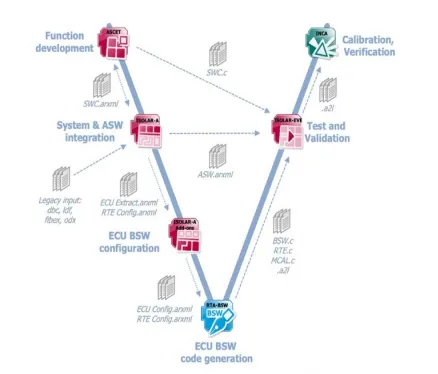

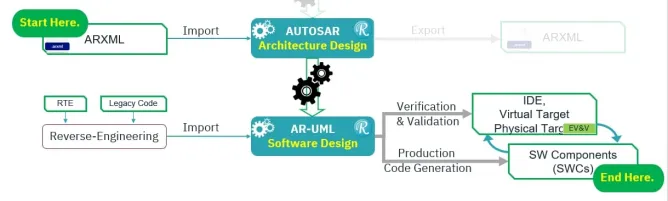

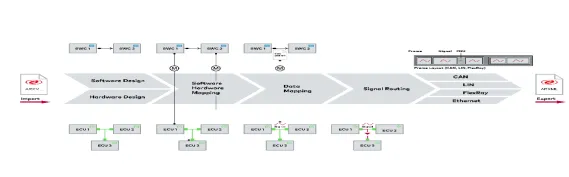

在汽车软件的 V 模型开发流程 中，ARXML 扮演着 桥梁角色：

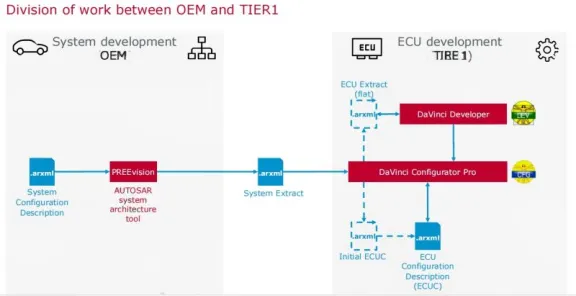

1. 左侧（设计阶段）

• 架构师使用 AUTOSAR 工具设计系统

• 生成描述 ECU 通信和软件组件关系的 ARXML 文件

• 文件中包含信号、报文、PDU、网络节点、软件组件映射等详细信息

2. 右侧（测试与验证阶段）

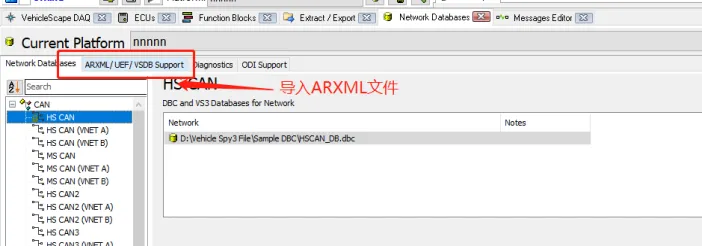

• 测试工程师将 ARXML 文件导入测试工具

• 自动生成测试用例、仿真环境或硬件在环（HIL）配置

• 避免手动转换错误，提高效率和可靠性

3. 贯穿全流程

• 从概念设计 → 软件开发 → ECU 集成 → 测试验证 → 维护升级

• ARXML 文件都可作为统一数据源，实现 “一文件贯通全流程”

简化示意：

设计（架构师） → 生成 ARXML → 测试（工程师） → 自动生成用例/仿真

总结与启示

1. ARXML 的本质

• 不仅是文件格式，更是实现汽车电子系统自动化的“数字粘合剂”

• 通过统一数据契约（Data Contract），保证软件组件、ECU 和网络一致理解

2. 核心价值

• 统一数据源：全系统使用同一 ARXML 文件

• 支持自动化：代码生成、测试用例、仿真环境均可自动化

• 兼容未来技术：支持以太网、SOME/IP、新型 ECU 和软件架构

3. 学习建议

• 初学者无需纠结 XML 标签的每个细节

• 重点理解 ARXML 是系统设计与测试的“契约文件”，定义了数据结构、信号和通信规则

4. 小知识

• AUTOSAR（AUTomotive Open System ARchitecture）是全球车企联合推动的开放标准

• 旨在提升汽车软件 可复用性、可扩展性和跨厂商兼容性

• ARXML 正是这一理念在实践中的落地载体

如果 DBC 是“词典”，ARXML 是“百科全书”；如果 DBC 适合简单问答，ARXML 是整车系统的知识库与开发指南。

综上所述，ARXML 并不仅仅是一种文件格式，而是 AUTOSAR 体系下实现汽车电子系统标准化、自动化与规模化开发的关键基础设施。它通过统一的数据模型和严格的语义约束，将分散在不同 ECU、不同团队、不同厂商之间的设计信息整合为一份可验证、可复用、可贯穿全生命周期的“系统契约”。

在汽车电子架构持续向集中化、服务化、以太网化演进的今天，传统仅描述信号层面的方式已难以满足复杂系统的开发需求。相比之下，ARXML 以其覆盖系统、软件、通信和测试的整体视角，逐渐成为行业事实标准。

对于工程师而言，理解 ARXML 的真正价值，不在于记住具体的 XML 标签，而在于把握它作为“统一数据源”和“工程协作语言”的核心角色。

可以说，ARXML 是软件定义汽车时代不可或缺的基础语言。掌握 ARXML，意味着能够更高效地参与整车系统设计，也意味着在未来汽车软件工程体系中占据更主动的位置。
