一个让你驾驭AUTOSAR配置的ARXML解析工具（含源码）

作者：实战派掌门

8 次浏览

2026-5-14

编辑推荐:

文章主要介绍了一款用Python开发的、可高效解析和查询AUTOSAR ARXML配置文件（支持FEE/NVM模块导出及多种格式输出）的命令行工具及其源码获取方式，希望对你的学习有帮助。
本文来自于嵌入式软件实战派，由火龙果软件Alice编辑，推荐。

ARXML，你肯定知道，它的全称是 AUTOSAR XML，是 AUTOSAR标准中定义的一种特殊的 XML 文件格式。

我们在做AUTOSAR开发时，在配置工具上的操作配置，实际上的结果是更改到ARXML上，然后再根据ARXML生成相应的代码等。

可以简单地理解，这玩意在汽车电子系统中是灵魂般存在。既然它这么重要这么牛逼，肯定是不简单的。

但是，你不想掰开它，看看里面有什么吗？

好奇的，不仅仅只有你，我也非常想知道它里面长啥样。

ARXML本质是XML格式，但是当你用文本打开它时，看着就想发昏，简直就不是给人看的。

工欲善其事必先利其器。于是，我就探索如何解开这个ARXML的工具。

我们是用V厂的DaVinci工具的，直接打开Configurator或者Developer就可以查看配置信息。但是这两个玩意，笨重了不说，还每次都要连接license，有时候我只是想查看一点点配置参数而已，就像用牛刀杀鸡一般。用着极其不爽！

当然，V厂还有个配套的叫什么XML Editor的玩意，看起来也挺好，比DaVinci轻量一点点，但是也要license一直供着，但凡断开license一会，这个软件就自动退出了。用着极其不爽！

后来，我在VSCODE的插件市场里面找到一个叫ARXML的插件，它只能将ARXML以树形结构展开，还不能看里面的参数，而且这个树形结构内容还不能复制出来哈。用着极其不爽！

找不到趁手的武器，我还不能造一件么！不是说Python除了生孩子外，什么事都可以做的吗。于是，我就用它写了一个命令行脚本。

现在做到了这些功能：

通过ARXML的 ARPATH方式精确查询
将ARXML内容以树形结构形式输出到界面上，还能导出html、csv、json、md和dot等格式文档
个性化地导出Fee的配置内容
个性化地导出 NVM 的配置内容

以下是这个软件的详细介绍哈！

🚀 核心亮点

1. SAX解析，性能卓越

传统 DOM解析会将整个XML加载到内存，对于几十MB的ARXML文件极易导致内存溢出。本工具采用 SAX事件驱动，流式读取，即使处理超大文件也游刃有余。同时通过精心设计的节点栈和帧栈，完美还原了元素的树状结构，确保每个节点都能正确挂载。

2. 清晰的树形展示

支持将ARXML结构以树形形式输出到控制台，或导出为 JSON、HTML、Markdown、CSV、 Graphviz DOT 等多种格式。

控制台输出：层级分明，附带节点类型和ARPATH，一目了然。
HTML导出：生成可折叠的交互式树，鼠标悬停显示文件位置、UUID等详细信息，方便团队分享。
DOT导出：可转换为可视化拓扑图，直观展示模块间的引用关系。

3. ARPATH快速定位

每个节点都有唯一的ARPATH（例如 /ActiveEcuC/NvM/NvMCommon ），工具支持精确或模糊查询，瞬间定位到目标节点，并打印其所有子节点。再也不用在文本编辑器中“Ctrl+F”几十次了。

4. 交互式Shell

输入 arxml interactive your.arxml 即可进入交互模式，像操作命令行一样连续输入ARPATH查询，边查边看，适合探索性分析。

5. 模块化提取器

针对常见的基础软件模块（如FEE、NVM），工具内置了专门的提取器，一键生成结构化的 CSV 表格，可直接用于Excel分析或脚本处理。

FEE 提取：支持导出Partition配置、Block配置或合并导出，自动识别 FeePartitionConfiguration 和 FeeBlockConfiguration 容器，提取关键参数（布局、对齐、扇区大小等）。
NVM提取：支持导出Common参数（NvMCommon、NvMCommonVendorParams）、各个NVM块（NvMBlockDescriptor）配置，并自动解析NVM块关联的Fee块名称。

6. 子命令设计，上手即用

遵循“一个命令，多种功能”的理念，所有操作均通过子命令完成，无需记忆复杂参数组合：

arxml tree
# 查看树结构
arxml arpath
# 查询指定路径
arxml interactive
# 交互式查询
arxml fee
# 提取FEE配置
arxml nvm
# 提取NVM配置

每个子命令都有详尽的帮助信息（ cli <cmd> -h ），并支持多个文件同时解析。

🛠️ 典型使用场景

场景一：快速了解一个陌生ARXML文件的内容

# 输出树结构，限制深度为3层
arxml tree sample.arxml --depth 3

输出效果：

文件: sample.arxml
└── AUTOSAR (AUTOSAR) [/]
    └── ActiveEcuC (AR-PACKAGE) [/ActiveEcuC]
        └── NvM (ECUC-MODULE-CONFIGURATION-VALUES) [/ActiveEcuC/NvM]
            ├── NvMConfigBlock (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMConfigBlock]
            ├── NvMCommon (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMCommon]
            ├── NvMCommonVendorParams (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMCommonVendorParams]
            ├── NvMBlockDescriptor (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMBlockDescriptor]
            ├── NvMBlockDescriptor_001 (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMBlockDescriptor_001]
            ├── NvMBlockDescriptor_002 (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMBlockDescriptor_002]
            ├── NvMBlockDescriptor_003 (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMBlockDescriptor_003]
            ├── NvMBlockDescriptor_004 (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMBlockDescriptor_004]
            ├── NvMBlockDescriptor_005 (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMBlockDescriptor_005]
            ├── NvMBlockDescriptor_006 (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMBlockDescriptor_006]
            ├── NvMBlockDescriptor_007 (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMBlockDescriptor_007]
            ├── NvMBlockDescriptor_008 (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMBlockDescriptor_008]
            ├── NvMBlockDescriptor_009 (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/NvMBlockDescriptor_009]
            ├── StartApplication_NvMBlock1 (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/StartApplication_NvMBlock1]
            └── StartApplication_NvMBlock2 (ECUC-CONTAINER-VALUE) [/ActiveEcuC/NvM/StartApplication_NvMBlock2]

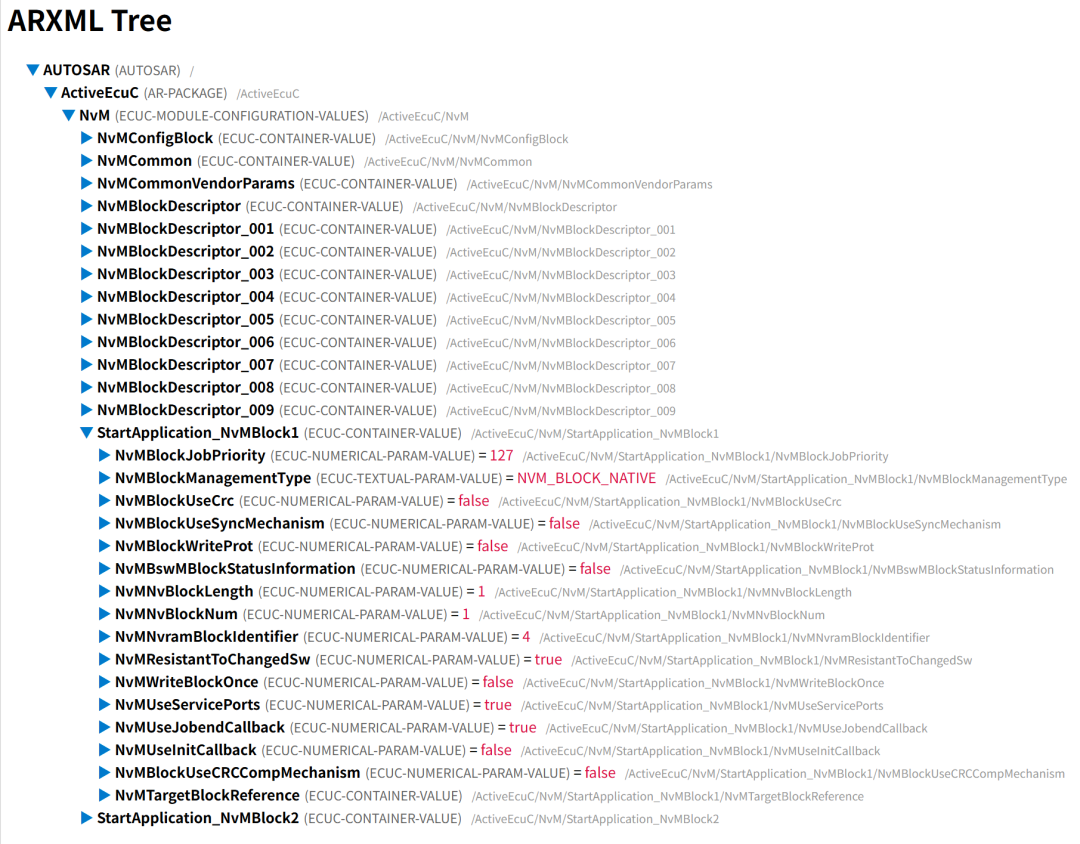

场景二：导出带交互界面的HTML树，供同事评审

arxml tree sample.arxml --output tree.html --format html

生成的HTML文件可在浏览器中打开，点击节点可展开/折叠，鼠标悬停显示元数据，方便非技术人员查阅。效果大概如下

场景三：提取NVM模块所有块配置

arxml nvm nvm.arxml --nvm-blocks --output nvm_blocks.csv

输出的CSV包含每个块的名称、关联的Fee块名称、块大小、CRC类型、优先级等所有配置参数。

场景四：同时处理多个文件，合并提取FEE配置

arxml fee fee1.arxml fee2.arxml --fee --output fee_all.csv

工具会将所有文件中的FEE配置合并到一个CSV文件中，并自动去重（基于ARPATH）。

场景五：交互式探索，寻找特定参数

arxml interactive sample.arxml
arpath> /ActiveEcuC/NvM/NvMCommon

立即显示 NvMCommon 容器的所有参数及子节点，无需翻阅原始XML。

--- 结果 1 ---
名称: NvMCommon
ARPATH: /ActiveEcuC/NvM/NvMCommon
元素类型: ECUC-CONTAINER-VALUE
文件: sample.arxml
位置: 行 125, 列 12
子节点数: 18
UUID: 66e205d7-7b2d-49bc-a1bb-d8cb7a63d0a7
定义: /MICROSAR/NvM/NvMCommon

子节点:
  NvMApiConfigClass -> /ActiveEcuC/NvM/NvMCommon/NvMApiConfigClass
  NvMBswMMultiBlockJobStatusInformation -> /ActiveEcuC/NvM/NvMCommon/NvMBswMMultiBlockJobStatusInformation
  NvMCompiledConfigId -> /ActiveEcuC/NvM/NvMCommon/NvMCompiledConfigId
  NvMCrcNumOfBytes -> /ActiveEcuC/NvM/NvMCommon/NvMCrcNumOfBytes
  NvMDatasetSelectionBits -> /ActiveEcuC/NvM/NvMCommon/NvMDatasetSelectionBits
  NvMDevErrorDetect -> /ActiveEcuC/NvM/NvMCommon/NvMDevErrorDetect
  NvMDrvModeSwitch -> /ActiveEcuC/NvM/NvMCommon/NvMDrvModeSwitch
  NvMDynamicConfiguration -> /ActiveEcuC/NvM/NvMCommon/NvMDynamicConfiguration
  NvMJobPrioritization -> /ActiveEcuC/NvM/NvMCommon/NvMJobPrioritization
  NvMPollingMode -> /ActiveEcuC/NvM/NvMCommon/NvMPollingMode
  NvMSetRamBlockStatusApi -> /ActiveEcuC/NvM/NvMCommon/NvMSetRamBlockStatusApi
  NvMSizeStandardJobQueue -> /ActiveEcuC/NvM/NvMCommon/NvMSizeStandardJobQueue
  NvMVersionInfoApi -> /ActiveEcuC/NvM/NvMCommon/NvMVersionInfoApi
  NvMMaxNoOfWriteRetries -> /ActiveEcuC/NvM/NvMCommon/NvMMaxNoOfWriteRetries
  NvMMainFunctionPeriod -> /ActiveEcuC/NvM/NvMCommon/NvMMainFunctionPeriod
  NvMUseBlockIdCheck -> /ActiveEcuC/NvM/NvMCommon/NvMUseBlockIdCheck
  NvMRepairRedundantBlocksApi -> /ActiveEcuC/NvM/NvMCommon/NvMRepairRedundantBlocksApi
  NvMSafeBswChecks -> /ActiveEcuC/NvM/NvMCommon/NvMSafeBswChecks

🔧 技术内幕：为什么它又快又准？

SAX + 自定义状态机

我们放弃了DOM，采用SAX逐元素解析，通过 element_stack 和 node_stack 两个栈精确跟踪元素和节点的层次关系，确保即使在复杂的嵌套结构中也能正确构建节点树。

DEFINITION-REF 智能捕获

对于参数值节点（如 ECUC-NUMERICAL-PARAM-VALUE ），工具会捕获其 DEFINITION-REF 中的最后一部分作为节点名称（例如 NvMBlockSize ），而非使用冗长的原始元素名，大大增强了可读性。

ARPATH索引

所有节点在解析完成后自动生成ARPATH并建立索引，支持快速查找。索引支持路径变体（如 /A/B/C 、 B/C 、 C ），查询时无需完全匹配。

可扩展的提取器框架

新增模块只需继承 BaseExtractor ，实现 run 和 add_arguments 方法，并在 EXTRACTORS 字典中注册，即可无缝集成到命令行中。目前已支持FEE和NVM，后续可根据需求快速扩展WDG、ECUM、Can等模块。

🎯 未来展望

更多模块提取器：WDG、ECUM、Can、Lin等常见BSW模块的配置提取。
图形化界面：基于Electron或PyQt打造桌面应用，让非技术人员也能轻松浏览。
差异对比：支持两个ARXML文件的差异比较，自动生成变更报告。
在线演示：提供Web版Demo，无需安装即可体验核心功能。

👥 谁在用？

AUTOSAR配置工程师：快速验证配置正确性，批量导出配置参数。
软件集成工程师：对比不同版本的ARXML文件，确保配置一致性。
测试人员：从配置中提取测试用例所需的数据。
项目经理：通过导出的HTML树直观了解配置范围。

🎉 结语

ARXML文件不应该成为开发路上的绊脚石。这款工具虽然小巧，却凝聚了我们对AUTOSAR配置管理的深刻理解。无论您是新手还是资深专家，它都能帮助您更快、更准、更轻松地处理ARXML文件。现在就试试吧！如果您有任何问题或建议，欢迎通过issue或邮件与我们交流。您的反馈是我们前进的动力。

以下是 arxml 命令行工具的使用方法速查表。所有子命令均支持 -v （ --verbose ）选项输出详细解析信息。

子命令	用途	常用参数	示例
tree	以树形结构输出文件内容	--depth / -d ：限制显示深度 --output / -o ：导出到文件 --format / -f ：导出格式（json/html/md/csv/dot）	arxml tree sample.arxml arxml tree sample.arxml -d 3 arxml tree sample.arxml -o tree.html -f html
arpath	根据 ARPATH 查询节点（支持模糊匹配）	--arpath ：要查询的路径（必须）	arxml arpath --arpath /NvM/NvMCommon sample.arxml arxml arpath --arpath NvMBlockDescriptor sample.arxml
interactive	进入交互式查询模式，连续输入 ARPATH 进行检索	无额外参数	arxml interactive sample.arxml 进入后输入 /NvM/NvMCommon 等路径即可
fee	提取 FEE 模块配置（Partition / Block）	--fee-partitions ：仅提取 Partition --fee-blocks ：仅提取 Block --fee ：合并提取（默认） --output / -o ：输出文件	arxml fee fee.arxml --fee-partitions -o partitions.csv arxml fee fee.arxml --fee-blocks -o blocks.csv arxml fee fee.arxml --fee -o fee_all.csv
nvm	提取 NVM 模块配置（Common / Blocks）	--nvm-common ：仅提取通用参数 --nvm-blocks ：仅提取块配置 --nvm ：合并提取（默认） --output / -o ：输出文件	arxml nvm nvm.arxml --nvm-common -o nvm_common.csv arxml nvm nvm.arxml --nvm-blocks -o nvm_blocks.csv arxml nvm nvm.arxml --nvm -o nvm_all.csv

全局选项： -v / --verbose 可加在任意子命令前，输出详细解析过程（例如 arxml -v tree sample.arxml ）。

温馨提示：

1. 源码允许做二次开发，做你喜欢的研究

2. 源码不允许用于再次售卖等商业行为（本人极其讨厌这种行为）

3. 本人精力有限，不承诺提供源码的支持服务，但欢迎提bug，提建议

4. nvm/fee子命令我只测过DaVinci生成的nvm/fee相关ARXML文件，暂不确定其他厂商做的ARXML是否兼容

二次开发小tips：

进行nvm/fee/nvm数据统计，甚至绘制存储分布图
对SWC进行解析，提取相关接口，甚至生成swc源码
提取CAN/LIN等信号关联关系
……
