你踩下制动踏板的那一刻，车身上有一条信号要完成一次跨域旅行：从制动 ECU 出发，穿越不同协议、不同格式的通信网络，最终抵达 ADAS 控制器做出决策。这条路上，有人负责打包，有人负责路由，有人决定规则，有人负责调试。 这一切，都围绕着同一个角色——Gateway。

两个词，先说清楚

在讲 Gateway 之前，必须先搞清楚两个概念——因为整篇文章里所有的"转换""路由""打包"，说的都是这两件事之间的操作。

信号（Signal） ，是一条有意义的数据值。比如：车速 = 120 km/h，发动机转速 = 3200 rpm，制动踏板压力 = 0.3 MPa。信号是逻辑层面的东西——它表达的是"什么意思"。

PDU（Protocol Data Unit，协议数据单元） ，是信号在总线上传输时的容器。你可以把 PDU 理解成一个信封：把若干个信号的数值按规定的位置塞进去，封好，发出去。对面收到这个信封，按同样的位置规则拆开，还原出每个信号的值。

两者的关系： 信号是内容，PDU 是容器 。一个 PDU 可以装多个信号；同一个信号，可以出现在不同格式的 PDU 里。

这个区分很关键——Gateway 做的核心工作，就是在不同格式的 PDU 之间"搬运信号的值"。

第一代：分布式架构——Gateway 还是个哑巴门

一条 CAN 总线，所有人共听

2000 年代初，一辆车里有几十个 ECU（到了 2010 年代中高端车型，这个数字可以超过 100），挂在多条 CAN 总线上——动力总线、车身总线、诊断总线各自独立。

CAN 的工作方式是广播：发动机 ECU 把车速信号打包进一个 PDU，往总线上一扔，总线上所有人都收到。只有关心这条消息的 ECU（比如仪表盘、ABS 控制器）才会解包处理，其他人忽略。

这个机制简单可靠，但有一个前提： 所有人在同一条总线上，说同一种语言 。

这个年代的"Gateway"做的事极其有限：如果一辆车有两条 CAN 总线（比如动力总线和车身总线分开），Gateway 就是把一条总线上的 PDU 搬到另一条总线上，原封不动，不修改任何内容，不理解任何语义。

工程师叫它"哑巴门"——你从左边走进来，我从右边推出去，我不管你在说什么。

信号的定义？用  DBC 文件 ——一种由 Vector 公司在 1990 年代发明的文本格式，人写人读，工程师之间发邮件传，偶尔传错版本就出 Bug。

这个时代的问题不是 Gateway，是 所有人都在同一个房间里说话 ——房间一大，噪音就乱了。

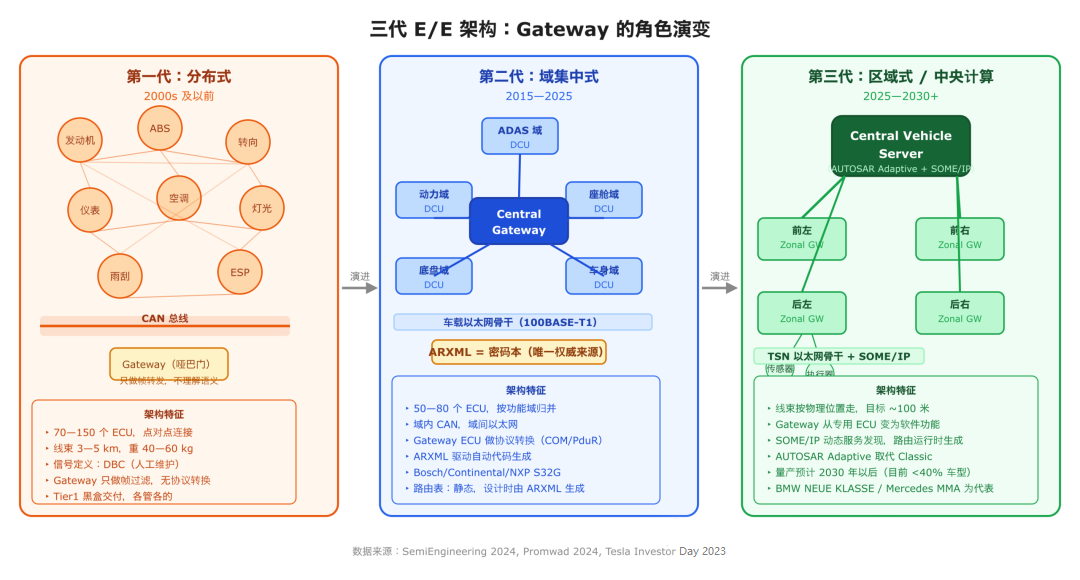

三代 EEA 架构与 Gateway 角色演进

第二代：域集中式——Gateway 成为真正的翻译官

为什么要分域

域集中式架构 把 150 个 ECU 按功能归并成五个域：动力域、底盘域、ADAS 域、座舱域、车身域。每个域有一个域控制器（DCU）统管。

这带来一个新问题： 域内通信还是 CAN，域间通信升级成了车载以太网 （100BASE-T1 / 1000BASE-T1）。

为什么域间要用以太网？带宽。ADAS 域需要把摄像头感知结果发给动力域做控制决策，CAN 最高 1 Mbps 根本传不起来，以太网能到 100 Mbps 甚至 1 Gbps。

但这带来了一个根本性的矛盾：

动力域的发动机 ECU 发出一个 PDU，里面装着车速信号，跑在 CAN 总线上。ADAS 控制器要用这个车速信号，但它接的是以太网。 两边协议不同，PDU 格式不同，谁来翻译？

这才是 Gateway 真正存在的理由。

Gateway ECU：不是门，是翻译站

在域集中式架构里，Gateway 是一台真实的嵌入式计算机——Tier1 供应商（Bosch、Continental、Aptiv）负责整机交付，底层芯片则来自 NXP（S32G 系列）、 Renesas 等 SoC 厂商。

它的职责不再是搬运 PDU，而是：

1. 从 CAN 总线收到一个 PDU， 解包 出里面的信号值
2. 把信号值按以太网的规则 重新打包 成新的 PDU
3. 把新 PDU  发送 到以太网

这三步，分别由两个 AUTOSAR 模块承担。

域集中式的幕后机制：COM 和 PduR

一句话先说清楚分工： COM 是翻译，PduR 是快递员 。翻译负责理解内容，快递员只管送到地方。

COM：理解内容的打包工

COM（Communication Module）负责信号和 PDU 之间的双向转换。

接收方向：从 CAN PDU 里，按照 ARXML 定义的位位置和缩放规则，把字节还原成有意义的信号值——"这 16 个字节，乘以 0.1，得到车速 = 120.0 km/h"。

发送方向：拿到信号值，按照以太网 PDU 的格式要求，把它塞进对应字节位置，换一种编码方式写进去。

COM 不知道底层是 CAN 还是以太网 。它眼里只有信号值和 PDU 格式，物理介质是什么不是它管的事。

更关键的： COM 可以把同一个信号同时映射到两个不同格式的 PDU ——一个 CAN 格式，一个以太网格式。这正是跨域信号同步的核心机制。

换个角度理解：Gateway 不是"知道车速是 120，然后用不同语言重新说一遍"，而是"机械地按 ARXML 定义的规则，把一堆字节从一种格式搬到另一种格式"。规则对了，语义自然对了。

PduR：不看内容的快递分拣员

PduR（PDU Router）负责 PDU 的路由——决定一个 PDU 从哪里来、发往哪里。

它维护一张路由表，逻辑很简单：

CanIf 收到的 PDU_0x064 → 发给 COM
COM 生成的 EthPDU_Speed → 发给 SoAd（以太网接口层）

PduR 不修改 PDU 的任何内容 。它只看 PDU 的 ID，查表，转发，完事。它不知道 PDU 里装的是车速还是转速，也不在乎。

PduR 还支持一对多路由——同一个 PDU 可以同时被转发到多个目标，比如既给 COM 处理，又给诊断模块抓包。

完整的跨域信号流

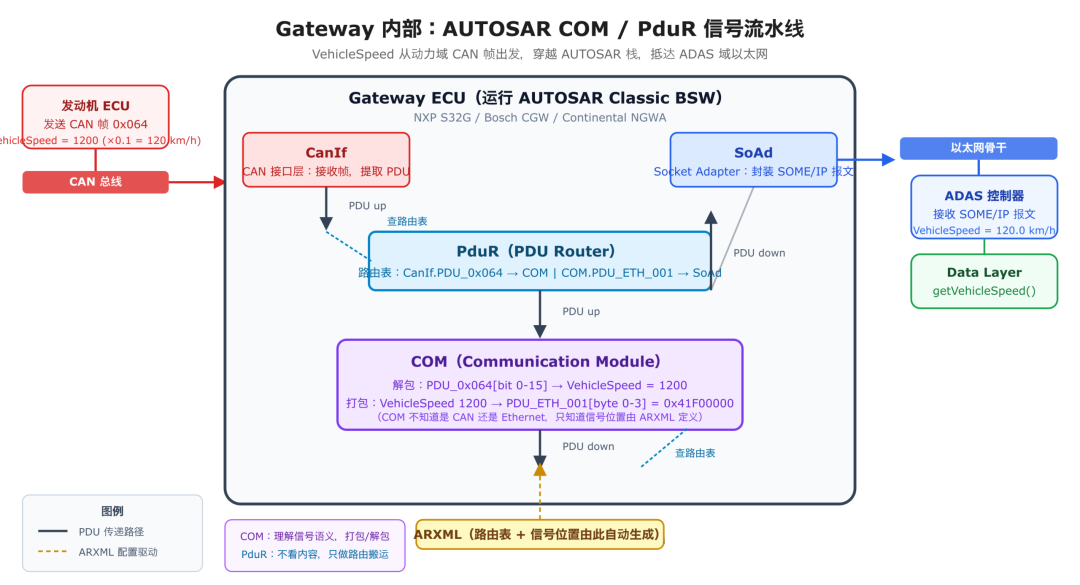

AUTOSAR COM/PduR 信号流水线

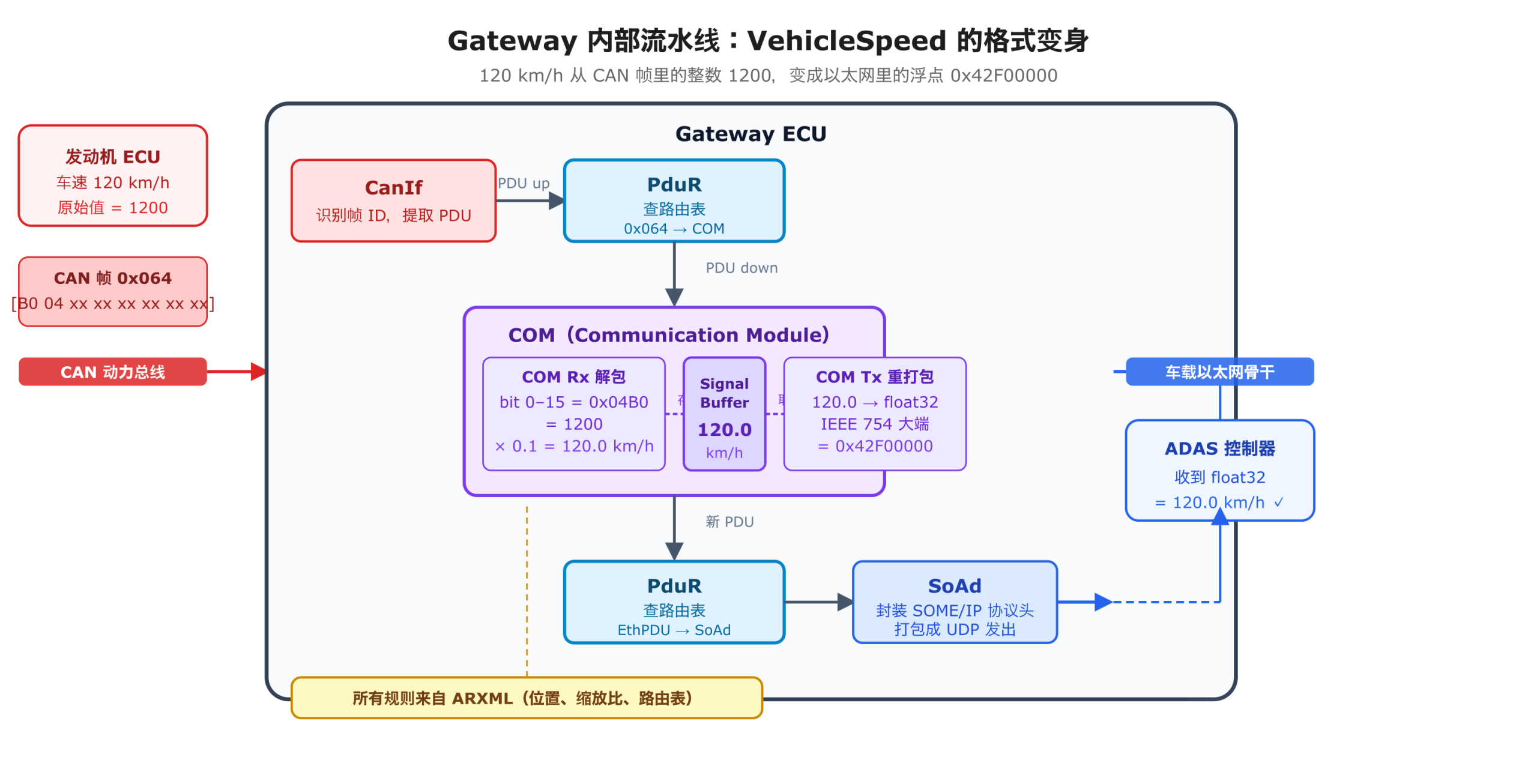

Gateway 内部流水线：VehicleSpeed 的格式变身

整条流水线，没有一行是"手写逻辑"——所有工位的操作规则，都来自同一份配置文件：ARXML。

ARXML：那张让一切能工作的规则表

DBC 不够用了

在只有 CAN 的年代，DBC 文件够用：一个文本文件，一行定义一个信号。

到了域集中式，问题变了：同一个 VehicleSpeed 信号，在 CAN 上的编码方式（16 位整数，小端，×0.1）和在以太网上的编码方式（32 位浮点，大端）完全不同。DBC 只能描述单条总线，描述不了"同一个信号在两条总线上的不同形态"。

ARXML 解决了这个问题。

ARXML 的三层结构

ARXML 把一个信号的定义分成三层。用 VehicleSpeed 贯穿来说：

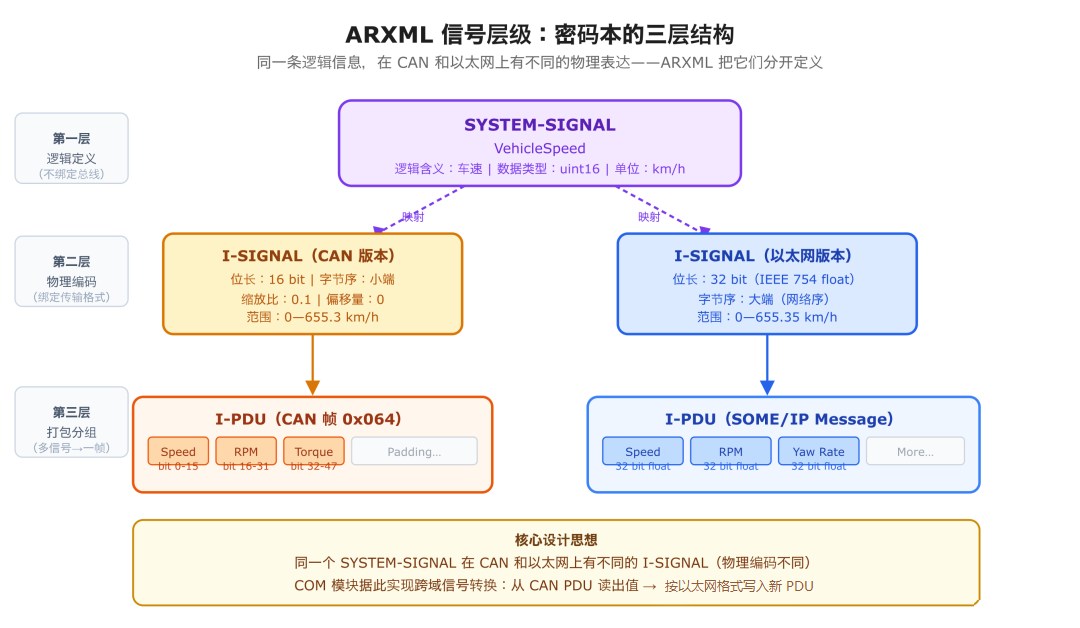

ARXML 信号层级结构

第一层，SYSTEM-SIGNAL ：信号的逻辑身份，不属于任何总线。"VehicleSpeed，表示车速，数据类型 uint16，单位 km/h"——只是一个概念，还没有决定它在哪条线上跑、怎么编码。

第二层，I-SIGNAL（Implementation Signal） ：同一个 VehicleSpeed，在 CAN 上是一种形态（16 位整数，缩放比 0.1，偏移量 0），在以太网上是另一种形态（32 位浮点）。两个 I-SIGNAL 指向同一条逻辑信息——这正是 COM 能做跨域映射的依据：从 CAN I-SIGNAL 读出值，按以太网 I-SIGNAL 写入新格式，语义不变，格式变了。

第三层，I-PDU ：就是某条总线上的具体信封——"CAN 帧 0x064：第 0-15 位放 VehicleSpeed，第 16-31 位放 EngineRPM"。多个信号打包进一个传输单元，决定信号"住哪个房间"、"住在哪个位置"。

ARXML 是整个系统的唯一权威来源（Single Source of Truth） ——COM 的打包规则从这里来，PduR 的路由表从这里来，Gateway 固件从这里自动生成。工具（比如 Vector DaVinci Configurator）读入 ARXML，生成所有 BSW 配置代码，工程师不手写路由逻辑。

完整的一次旅程：车速 120 km/h 从发动机到 ADAS

概念讲完了，用一个完整的例子把它们串起来。场景：发动机 ECU 实时发送车速信号，ADAS 控制器需要读到这个值做决策。两边协议不同——一边 CAN，一边以太网。

第一步：ARXML 定义规则（设计时，不是运行时）

工程师还没开始焊板子之前，整车网络的规则就已经写进了 ARXML。对 VehicleSpeed 这条信号，ARXML 里有三件东西：

SYSTEM-SIGNAL （信号的逻辑身份）：VehicleSpeed，数据类型 uint16，单位 km/h。这一层不属于任何总线，只是说"这个信号是什么意思"。

两个 I-SIGNAL （同一信号在不同总线上的物理编码）：

• CAN 版本：16 位整数，小端字节序，缩放比 0.1，偏移量 0。意思是：CAN 帧里的原始整数值 × 0.1 = 实际车速 km/h。车速 120 km/h 对应原始值 1200。
• 以太网版本：32 位 IEEE 754 单精度浮点，大端字节序。直接存 120.0，不需要缩放。

I-PDU （信号打包进传输帧的规则）：CAN 帧 ID 0x064，总长 8 字节：bit 0–15 放 VehicleSpeed，bit 16–31 放 EngineRPM，剩余字节补 0。

还有一张 PduR 路由表，也是从 ARXML 自动生成的：收到 CAN PDU_0x064 → 交给 COM；COM 处理完输出的以太网 PDU → 交给 SoAd 发出去。

DaVinci Configurator 的工作 ：读进这份 ARXML，自动生成 Gateway 固件里的所有配置代码——COM 知道从 bit 0 开始读 16 位乘以 0.1，PduR 知道 0x064 路由去哪里，SoAd 知道往哪个 IP 发。工程师不写这些逻辑，工具生成。

第二步：发动机 ECU 发出 CAN 帧（运行时）

车跑起来了，发动机 ECU 每 10 ms 发一次车速数据。此时车速 120 km/h：

原始整数值 = 120 ÷ 0.1 =  1200 ，十六进制是  0x04B0 。CAN 用小端字节序，低字节在前： B0 04 。

发动机 ECU 把这两个字节放进帧 0x064 的 bit 0–15，后面拼上转速、扭矩等其他信号，组成一个 8 字节的 CAN 帧，往动力总线上一扔，总线上所有节点都收到。

第三步：Gateway 拆包、转换、重打包（运行时）

Gateway ECU 的 CAN 接口收到帧 0x064，触发一系列处理：

CanIf ：识别到这是 ID = 0x064 的帧，提取出 8 字节数据，封装成 PDU，往上交给 PduR。

PduR ：查路由表——PDU_0x064 应该交给 COM 处理。转过去。

COM（接收方向） ：按 ARXML 的定义，从 bit 0 开始读 16 位 =  0x04B0 = 1200 ，乘以缩放比 0.1，得到  VehicleSpeed = 120.0 km/h 。这个值存进 Signal Buffer。

COM（发送方向） ：从 Signal Buffer 取出 120.0，按以太网 I-SIGNAL 的定义，转成 32 位 IEEE 754 浮点数 =  0x42F00000 ，写入以太网 PDU 的前 4 字节。

PduR ：查路由表——这个以太网 PDU 交给 SoAd。

SoAd ：把 PDU 封装成 SOME/IP 报文，加上协议头（服务 ID、方法 ID、长度等），打包成 UDP 包，通过以太网接口发出。

整条路径，Gateway 没有任何"知道这是车速"的意识——它只是按照 ARXML 定义的规则，把字节从一个格式搬到另一个格式。规则对了，语义自然对了。

第四步：SOME/IP SD 的完整握手逻辑

ADAS 控制器能收到这个 SOME/IP 报文，前提是在车辆启动时完成了一次服务发现握手。这套协议叫  SOME/IP SD（Service Discovery） ，定义了两类角色： 服务提供方 （谁有数据）和 服务消费方 （谁要数据），以及它们之间通信的顺序。

用车速这个例子，提供方是发动机域控（或代理它的 Gateway），消费方是 ADAS 控制器。

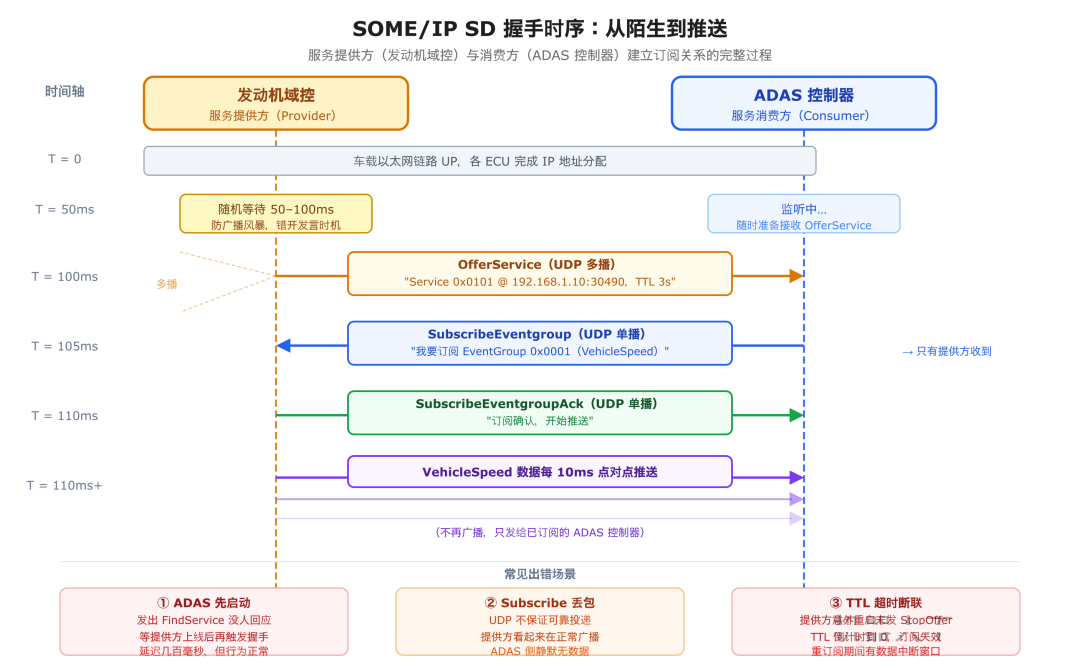

SOME/IP SD 握手时序

提供方的持续行为： 订阅建立后，发动机域控不会停止广播 OfferService。它会按更长的周期（比如每 1 秒）继续广播，让后来启动的 ECU 也能发现并订阅。每次广播都带着 TTL——消费方必须在 TTL 超时前收到新的 Offer，否则视为服务下线。

三种常见的出错场景：

场景一：ADAS 比发动机域控启动早 ADAS 上电后发出 FindService 广播——"谁有 Service 0x0101？"。发动机域控还没启动，没人回应。ADAS 进入等待，每隔一段时间重发 FindService。等发动机域控上线、发出 OfferService，ADAS 收到之后才触发 Subscribe。这个过程正常，但会有几百毫秒的延迟。

场景二：SubscribeEventgroup 丢包 SOME/IP SD 跑在 UDP 上，UDP 不保证可靠送达。ADAS 发出 Subscribe，网络丢包，提供方没收到。ADAS 等不到 Ack，会重发。但如果重发也丢了，订阅就没建立，ADAS 从来收不到数据——而且从日志上看，发动机域控持续在广播 OfferService，"看起来一切正常"，只是 ADAS 侧静默没数据。这类问题在 CANoe 里用 SOME/IP 插件才能看到 Subscribe 有没有被 Ack。

场景三：TTL 超时后重订阅 发动机域控意外重启，没有发出 StopOfferService 通知（比如断电）。ADAS 还以为订阅有效，但 TTL 倒计时到 0，服务失效。ADAS 需要重新等 OfferService、重新 Subscribe。这个重订阅过程里，有一段时间窗口 ADAS 收不到车速数据——窗口长短取决于 TTL 和 OfferService 广播周期的配置。

与第二代 Gateway 的本质区别： 域集中式里，不存在这套握手。Gateway 固件一启动，路由表就生效——CAN 帧只要到了，立刻按表转发，没有"订阅没建立"这个状态。代价是路由是死的，加一个新 ECU 就要重新刷固件。

SOME/IP SD 的复杂度，是为动态路由付出的代价。

第五步：NCD 是工程师看这整件事的窗口

NCD 视图（在 CANoe 或 CANdb++ 里）把 ARXML 的内容可视化：工程师能看到 VehicleSpeed 挂在帧 0x064 的 bit 0，factor = 0.1，来源 ECU 是发动机域，接收方包括 ADAS 控制器。

调试时的用法：怀疑 ADAS 收到的车速有问题，先在 NCD 里确认信号定义——factor 是否是 0.1？帧 ID 对不对？接收方列表里有没有 ADAS？然后在 CAN 总线上抓包，验证原始值是否符合预期（车速 120 时应该看到 1200 = 0x04B0）。再到以太网侧用 Wireshark 确认 SOME/IP 报文里的字节是否是 0x42F00000。

如果 ARXML 改了但 Data Layer 没同步

ARXML 里 VehicleSpeed 的 scale 从 0.1 改成 0.01（为了更高精度，原始值范围从 0–65535 扩大到有效值 0–655.35 km/h）。

Gateway 固件重新生成：COM 现在读出 1200，乘以  0.01  =  12.0 km/h ，以太网 PDU 里写的是 12.0。

Data Layer 没有更新，它的  getVehicleSpeed()  还在用旧的 scale 0.1 解析：把收到的 12.0 当原始整数，乘以 0.1，返回  1.2 km/h 。

CAN 总线上的帧看起来完全正常，SOME/IP 报文格式也没问题，只有 ADAS 的应用层在用一个错得离谱的车速做决策——而且这种错误测试时往往发现不了，因为测试用例用的是旧版 ARXML。

这就是为什么 ARXML 版本管理是整车网络开发里最难的工程问题之一。

NCD：工程师看规则表的那扇窗

NCD 是什么

ARXML 规模可以非常庞大——整车网络定义几万行是常态，这种规模的配置不可能靠人肉管理。工程师需要一个可视化工具把它展示出来，让人能看懂、能调试。这就是 NCD 的角色。

NCD 是工具链里对网络配置的可视化视图。在 Vector 工具链（CANdb++、CANoe）里，工程师导入 ARXML 后看到的信号列表、PDU 映射、网络拓扑，就是 NCD 视图；NI 工具链有自己的 NCD 格式，用于 NI-XNET 工具。

NCD 是 ARXML 在工具里的投影，不是源头。

工程师用 NCD 做什么？调试。"我怀疑 VehicleSpeed 没有正确路由到 ADAS 域"——打开 CANoe，在 NCD 视图里找到这条信号，看它的 PDU 归属、发送方 ECU、接收方列表、更新周期。这比翻 ARXML 的 XML 文本快得多。

"NCD 变了要改 Data Layer"的真实含义

这是工程师最常踩的坑，背后的因果链是：

NCD 视图变了  → 说明有人更新了 ARXML（信号 scale 变了，PDU 位置变了，来源 ECU 变了）→ Data Layer 依赖 ARXML 定义的信号语义 →  Data Layer 必须同步更新

Data Layer 是应用层的信号接口封装，提供  getVehicleSpeed()  这样的函数，内部按 ARXML 的 scale/offset 做量纲转换。ARXML 里 VehicleSpeed 的 scale 从 0.1 改成了 0.01，Data Layer 没更新，应用拿到的车速就偏大 10 倍——信号在总线上"看起来正确"，只有应用消费之后才出错。

不是 NCD 驱动了变更，是 ARXML 驱动了变更。NCD 是让你看到这个变化的窗口，不是原因。

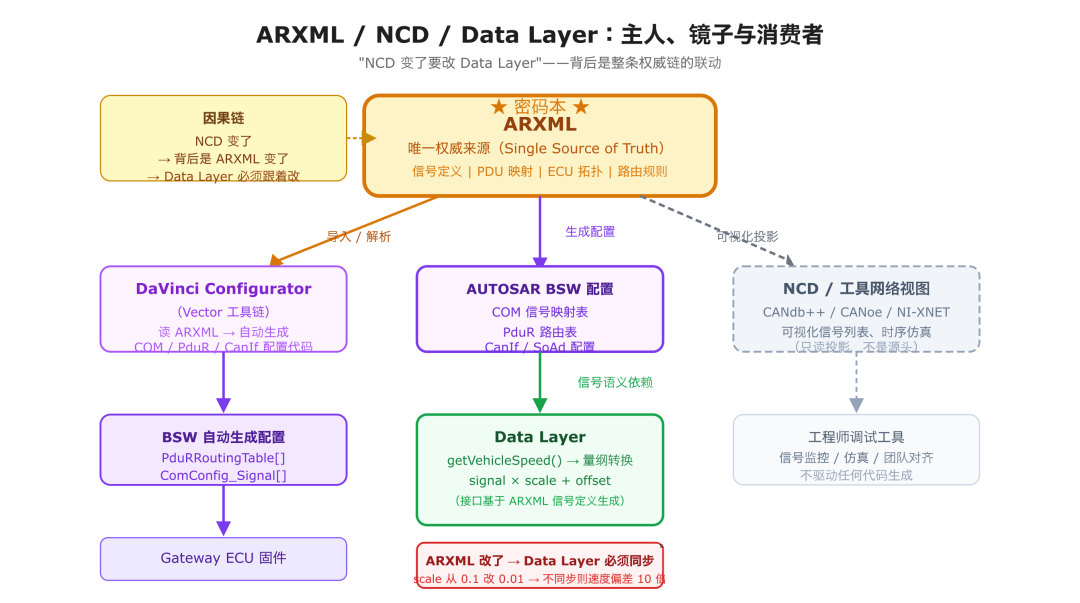

ARXML / NCD / Data Layer 关系

第三代：区域式架构——Gateway 被软件消解

物理形态的变化

域集中式架构里，Gateway 是一台专用硬件 ECU——一块 PCB，装在发动机舱，连着数十根 CAN 线和以太网线。

区域式架构里，这台专用硬件消失了。

取而代之的是：

• Zonal Gateway（区域网关） ：每个物理区域（前左/前右/后左/后右）各一个，负责汇聚本区域所有 ECU 的信号，通过一根高速以太网上联到中央计算平台。线束不再按功能走，而是 按物理距离走 ——这是 Tesla 把线束从 1.5 km 压到目标 100 m 的根本逻辑。
• Central Vehicle Server（中央计算平台） ：统一运行路由逻辑，传统 Gateway ECU 的职责变成了它上面的一个软件进程。

软件模型的根本转变：从广播到订阅

这是整件事里最深的变化。

域集中式 Gateway 的工作方式本质上还是 CAN 时代的逻辑： 广播 。发动机 ECU 持续发送车速 PDU，Gateway 收到就按路由表转发，不管 ADAS 域需不需要。PduR 的路由表在固件里写死，出厂后不变。

区域式架构引入了  SOME/IP ，带来了完全不同的交互模型： 订阅 。

SOME/IP（Scalable service-Oriented MiddlewarE over IP）的核心逻辑是：

不再是"我发，你爱听不听"，而是"你先告诉我你需要什么，我才发给你"。

具体机制：提供车速信号的发动机 ECU 启动后广播一条 "Offer"——"我有 VehicleSpeed 服务，谁需要可以来订阅"。ADAS 控制器收到之后发一条 "Subscribe"，双方直接建立连接，之后车速数据就点对点推送过来。

不像第二代的静态路由，SOME/IP 的服务发现是车内设备自己找到彼此——Offer/Subscribe 去中心化协商。数据流的实际路径取决于网络拓扑，可能点对点直达，也可能经过 Central Vehicle Server 的交换节点，但路由关系是运行时动态协商出来的，而不是设计时写死的。

这个转变对 Gateway 意味着什么？

静态路由表消失了 。域集中式的 PduR 路由表是编译进固件的常量——加一个新 ECU 就要重新生成配置、重新刷写固件。SOME/IP 下，路由在运行时动态协商——插一个新传感器，它广播 Offer，有需要的 ECU 来订阅，不需要重新编译任何东西。

代价是复杂度：AUTOSAR Adaptive（运行 SOME/IP 的软件平台）比 Classic 复杂得多，实时性保证和安全隔离的工程成本更高。这是为什么今天大多数量产车仍然跑域集中式 Classic 架构，区域式的大规模量产预计要到 2030 年以后。

第二代用了整篇文章最多的篇幅，不是偶然 ——它是你目前实际遇到的 90% 的车辆架构，COM/PduR/ARXML 也是最可能在工作中直接碰到的那一层。

Gateway 三代对比

收束：Gateway 变了三代，但它解决的问题从未变过

三代 E/E 架构里，Gateway 的物理形态变了，软件机制变了，但它存在的根本原因从没变过：

车里有不止一个通信域，域和域之间的信息交换需要一个中间人。

第一代：域几乎不存在，Gateway 是个哑巴门。

第二代：域之间协议不同，Gateway 成为真正的翻译官——由 ARXML 定义规则，由 COM/PduR 执行，由 NCD 供工程师调试。

第三代：域的物理边界模糊了，但信息隔离和按需路由的需求更强了，Gateway 从硬件变成了软件，从静态路由变成了动态订阅。

规则书的名字从 DBC 变成了 ARXML，再加上 SOME/IP 服务接口——但规则书从来没有消失，只是变得更复杂、更自动化了。

改一个 scale 值，从 0.1 变成 0.01，如果 Data Layer 没有同步，整车的车速读数就会错 10 倍。信号在总线上看起来完全正常，应用层却在用一个错误的数字做决策。这就是规则书的重量——写进去的每一行，都是真实跑在路上的车的行为。
