导读：RTE（Runtime Environment，运行时环境）是AUTOSAR架构中最核心、最抽象的概念，也是无数嵌入式工程师面试时被问到"请讲讲你对RTE的理解"时最容易卡壳的模块。本文将从AUTOSAR分层架构全景出发，系统拆解RTE的四大核心职责、三大接口类型、Runnable调度机制，以及多核通信的实际门道。读完这篇，你对RTE的理解会提升一个量级。

一、为什么AUTOSAR要做分层？先画一张全局地图

在聊RTE之前，必须先理解一件事：为什么AUTOSAR要把软件架构分成这么多层？

传统ECU软件开发，上层应用和底层硬件是"强绑定"关系——写应用的人得懂MCU寄存器、看门狗配置、CAN控制器原理。一旦换了芯片，整个软件几乎要重写。这在车型少、功能简单的年代还能接受，但到了今天一辆车几十个ECU、每年更新换代，这种模式就是灾难。

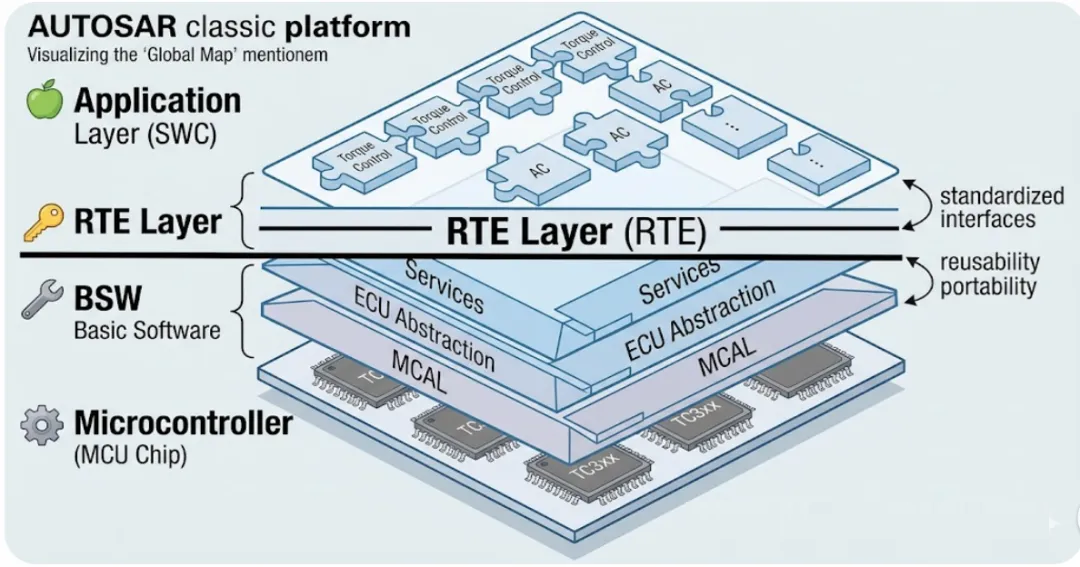

AUTOSAR的核心思想就一句话：让做应用的人不用关心底层硬件，让做底层的人不用关心上层业务。通过分层和标准化接口，实现软件的可复用、可移植。分层架构如下：

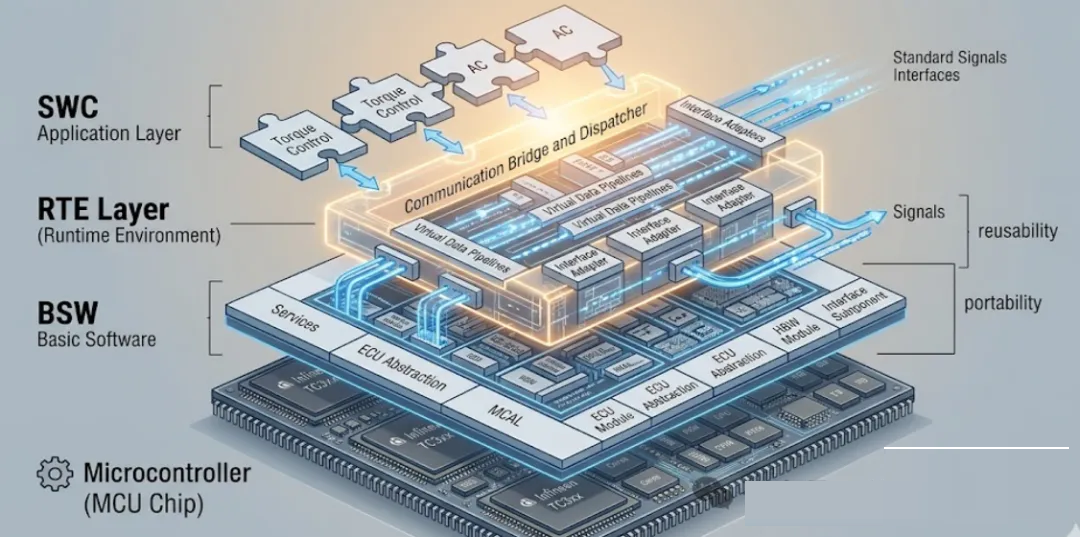

可以看到，RTE是整个架构中唯一位于应用层之下的、承上启下的中间层。它上面是"天马行空"的应用逻辑，下面是"精密严谨"的基础软件。它的存在，让应用开发和底层开发可以真正并行，也正是AUTOSAR分层思想最彻底的体现。

举一个形象的例子：把AUTOSAR架构想象成一家医院。应用层是各个科室的医生（看症状、下诊断），BSW是检查设备和药房（CT机、药房库存），MCAL是机器内部的电路板，而RTE就是挂号分诊台和护士站——医生不需要知道CT机怎么启动，设备科不需要知道病人得了什么病，一切通过分诊台标准化对接。

二、RTE四大核心职责：从通信桥梁到数据中枢

RTE在AUTOSAR架构中承担着远比"传话"更丰富的职责。RTE的核心能力可以归纳为四大类：

2.1 职责一：数据缓冲（Buffer）—— 最朴素的全局变量

RTE最基础的作用，是作为一块"共享内存"，供上层SWC和下层COM之间的数据读写。

举个例子：ECU收到一帧CAN报文，数据到达RTE的路径是：

CAN总线 → Can Driver → CanIf → PduR → Com → RTE → SWC

这其中，RTE的Buffer就像一个双方约定好的"数据中转站"：上层SWC不需要关心这帧报文是CAN来的还是LIN来的，只需要调用Rte_Read()从Buffer里取数据；下层COM也不需要关心上层是哪个SWC在用，只需要往Buffer里写数据。

这就是AUTOSAR分层解耦思想的直接体现——双方只看接口，不问来路。

2.2 职责二：数据软处理—— 比"传话"多一点

RTE不仅是数据的搬运工，还能对数据进行轻量级处理。最典型的例子是E2E（End-to-End）校验。

当一帧CAN报文触发COM回调后，RTE在把数据写入Buffer之前，会先做E2E校验——检查数据在传输过程中是否被篡改、是否完整。如果校验通过，数据才写入Buffer供SWC使用；如果校验失败，RTE可以触发DEM模块记录故障码。

整个流程如下：

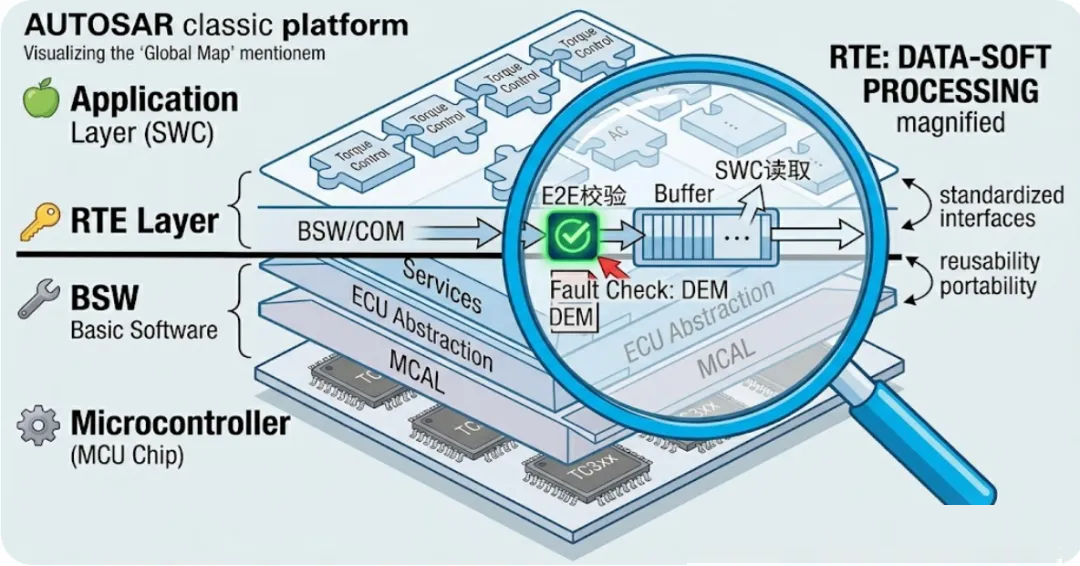

Com回调 → Rte_Read(信号组) → E2E校验 → 校验通过 → Rte_Write(Buffer) → SWC读取

这种"接收→校验→写Buffer→应用读取"的模式，比直接裸传要安全得多，也是汽车功能安全的基本要求。

2.3 职责三：故障上报通道—— RTE也管"报警"

RTE还能承担故障监控的通道角色。当底层检测到异常（如某个信号长期超时），会逐层上报：

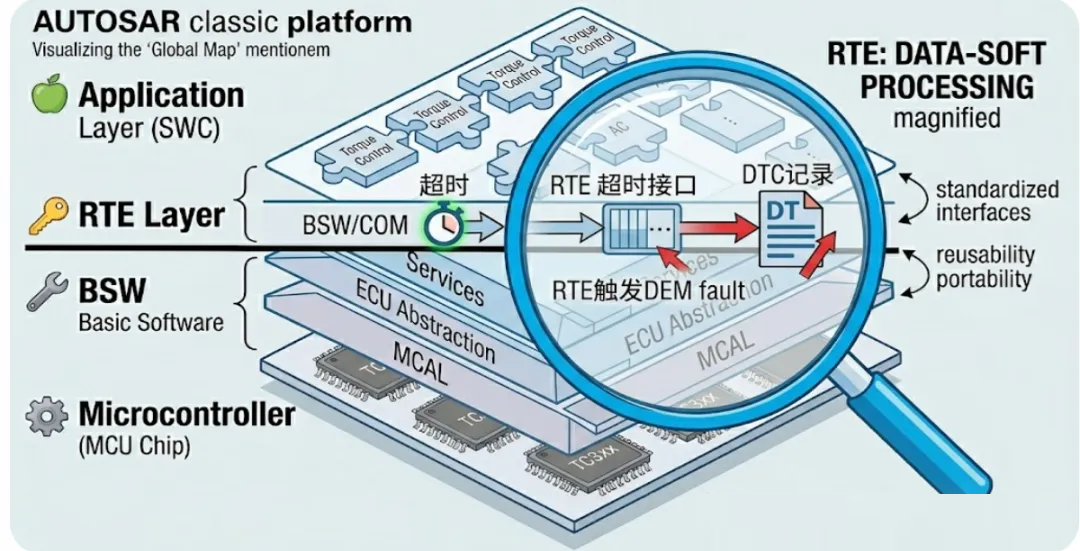

Com超时 → RTE超时接口 → RTE触发DEM fault → DTC记录

这种设计让故障处理也遵循同样的分层原则：应用层不需要关心超时是怎么检测的，基础软件也不需要知道故障要怎么存储——双方各司其职，通过RTE的标准化接口连接。

2.4 职责四：多SWC共享—— 一个Buffer，多人围观

同一个RTE Buffer，可以被多个Runnable（SWC中的可执行单元）同时访问。这是RTE区别于普通全局变量的重要特性。

比如车速信号被多个SWC需要——仪表盘SWC要显示，制动系统SWC要参考，ADAS SWC要用于计算——这些SWC只需要各自调用Rte_Read("VehicleSpeed")，就能从同一个Buffer里读到最新数据，而不需要关心数据是谁写的、存在哪里。

⚠️ 特别提醒：多SWC访问同一个Buffer时，RTE内部有资源锁机制防止数据竞争（Race Condition）。在实际工程中，理解RTE的锁粒度（Lock Granularity）非常重要——锁得太粗影响性能，锁得太细又容易漏掉某些边界情况。这也是很多ECU"偶发抖数据"问题的根源之一。

三、三大接口类型：搞懂SR和CS就够用了

RTE提供了多种标准接口类型，在AUTOSAR的arxml配置文件中通过不同XML元素声明。日常开发中最常用的是以下三种：

3.1 Sender-Receiver（SR通信）：信号传递的标配

SR接口是AUTOSAR中使用最广泛的通信方式，专门用于"信号传递"——就像快递员把包裹从一个地方送到另一个地方。

在SR通信中，存在：

• 发送方（PPort）：负责生产数据的一方，通过Rte_Write()把数据"投递"出去

• 接收方（RPort）：负责消费数据的一方，通过Rte_Read()从Buffer中取数据

SR通信又分为显式（Explicit）和隐式（Implicit）两种方式，这个区别在实际开发中非常重要：

隐式通信为什么能保证一致性？因为RTE在Runnable开始执行前，会把要读取的所有信号一次性拷贝到该Runnable的本地缓存中——在整个Runnable执行过程中，外部对Buffer的写入不会影响本地缓存的数据，从而保证了数据的"时间一致性"。

这解决了一个实际问题：一帧CAN报文包含8个信号，在一个Runnable处理这8个信号的过程中，如果其中一个信号被外部更新了（新的报文到达），会导致8个信号的"时间戳"不一致。隐式通信彻底规避了这个问题。

3.2 Client-Server（CS通信）：函数调用的桥梁

CS接口用于"函数调用"——不是传递数据，而是执行一段逻辑。

最经典的例子就是看门狗喂狗服务：应用SWC调用Rte_Call_WdgM_Checkpoint()，触发WdgM模块的检查点函数执行。如果检查通过，WdgM认为系统"还活着"，继续正常运行；如果超时，WdgM触发复位。

CS通信的特点：

• 调用方是Client（客户端），被调用方是Server（服务器）

• 可以是同步（调用后等待返回）或异步（调用后立即返回，通过回调通知结果）

• Server端可以有队列，防止高频调用丢失

SR和CS的核心区别一句话总结：SR传的是数据，CS调的是功能。在配置arxml时，先判断这个交互是"传递数据"还是"触发函数"，就能决定用哪种接口。

3.3 Nv-Data接口与Calibration接口

Nv-Data接口用于NVM存储的数据读写——某些数据需要在掉电后保持，AUTOSAR通过Nv-Data接口让SWC透明地访问这些"永久变量"，而不需要关心底层Flash管理的复杂性。

Calibration接口用于标定数据的访问——标定工程师在实验室调参数时，通过这个接口读写标定变量，量产时这些变量变成只读。

✅ 实战建议：面试时问到RTE接口，只要能把SR和CS讲清楚、讲到位（Explicit vs Implicit的细节要说），就已经超过80%的候选人了。Nv-Data和Calibration了解即可。

四、Runnable调度：RTE和OS到底是什么关系

4.1 什么是Runnable？

在AUTOSAR中，Runnable Entity（运行实体）是SWC中可以被RTE调度的最小代码单元。一个SWC至少包含一个Runnable，也可以包含多个。

Runnable不是线程（Thread），也不是Task——它是Task中被RTE调用的一段代码。同一个Task中的多个Runnable按顺序执行，不同Task中的Runnable可能被OS调度器抢占执行。

4.2 RTE如何触发Runnable？—— 三种Event

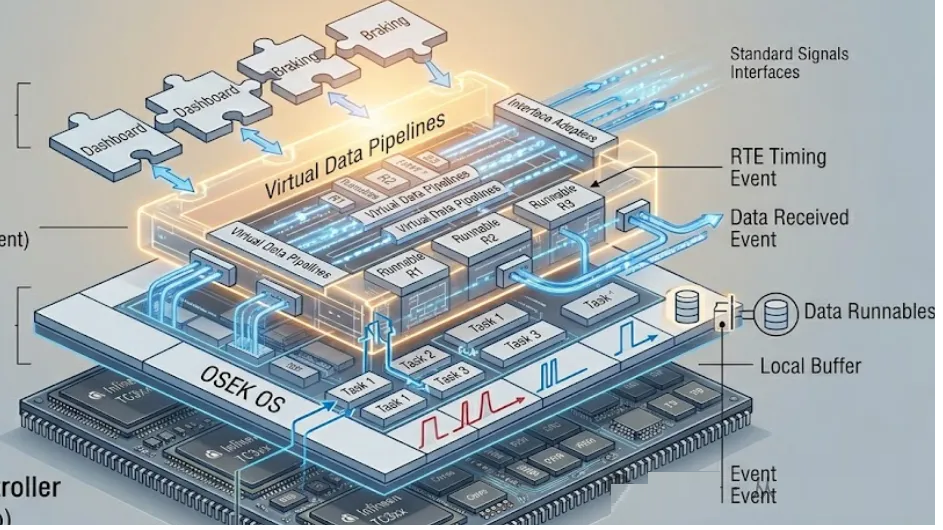

这是RTE调度机制的核心。RTE通过以下三种Event触发Runnable：

① 时间事件（Timing Event）

最常用的一种，就是"周期触发"——每隔固定时间执行一次。比如10ms周期、100ms周期。在arxml中为TimingEvent配置触发间隔，RTE根据OS的Tick进行调度。

② 数据接收事件（Data Received Event）

当Rte_Write()写入某个信号后，RTE自动触发绑定了该信号接收事件的Runnable执行。这就是AUTOSAR的"数据驱动"机制——不需要轮询，数据到了自然触发处理逻辑。

③ 模式切换事件（Mode Switch Event）

当系统模式发生变化（如从Normal切换到Diagnostic），RTE触发相关Runnable执行特定的处理逻辑。典型场景：进入诊断会话后禁用某些通信请求。

4.3 RTE和OS的协作关系

很多工程师有一个误解：RTE调度Runnable，OS调度Task，那RTE和OS哪个更大？

正确理解是：OS调度Task，Task中的Runnable由RTE调用。三者关系如下：

OS（调度器） → 激活Task → RTE（在Task内部） → 调用Runnable → 执行具体逻辑

打个比方：OS是"楼层管理员"，决定哪个楼层（Task）在哪个时间段使用CPU；RTE是"房间分配员"，决定在某个楼层开放期间，哪个房间（Runnable）可以进去、什么时候进去、进去后做什么。

在EcuM_StartupTwo函数执行时，会依次调用SchM_Init（初始化调度）和BswM_Init（初始化模式管理），这两个模块共同配合，确定了所有Task和Runnable的激活顺序与触发关系。

关键结论：RTE本身不创建Task，也不抢占CPU时间片——它只是"在正确的时机调用正确的代码"。Task的优先级、抢占策略由OS决定；Runnable的内容由SWC决定；两者的"连接件"就是RTE。

五、多核通信：RTE不只是一个核的事

5.1 为什么多核ECU需要特殊处理？

随着汽车电子功能越来越复杂，单核MCU已经无法满足算力需求。以英飞凌TC3xx为例，旗舰型号有6个CPU核心（TriCore架构），可以并行处理不同的功能域。

但多核带来一个新问题：同一个核的RAM，另一个核能直接访问吗？

答案是：能访问，但有代价。

5.2 同构多核 vs 异构多核

多核MCU分为两类：

同构多核（TC3xx等）：所有核心是同一个架构（如TriCore），都跑OSEK OS。核间通信可以通过共享内存（Shared Memory）实现——配置MemMap模块，把一块RAM映射为多个核共享。

异构多核（TDA4等）：核心架构不同（如R核+A核），跑不同操作系统。核间通信必须通过IPC（Inter-Processor Communication），底层基于COM模块的数据交互——本质上就是"跨ECU通信"的协议栈，只是把总线换成了芯片内部的高速互连。

5.3 多核共享RTE Buffer的正确方式

多核场景下，"一个Buffer多人围观"的RTE特性需要谨慎使用：

• 同一核内多个Runnable访问同一个Buffer：RTE自动加锁，安全可靠

• 不同核访问同一个Buffer：必须通过共享内存（Shared Memory）显式配置，且要使用Spinlock或Semaphore保护临界区

• 跨核触发Runnable：不同核之间的Runnable无法直接调用，需要通过RTE的"核间触发机制"（通常基于中断或消息队列）

⚠️ 工程陷阱：很多工程师在多核ECU中"天真地"让Core0和Core1同时读写同一个RTE Buffer，以为RTE会自动处理——结果就是偶发的数据错乱。AUTOSAR标准明确指出：跨核数据共享必须通过Shared Memory显式配置，RTE不会自动为你解决跨核竞争问题。

六、总结：理解RTE的五个关键takeaway

回顾全文，RTE的学习需要抓住以下几个核心要点：

理解RTE，本质上是理解AUTOSAR"分层解耦、标准接口"这一核心理念在软件架构层面的具体落地。RTE把"做什么"（应用SWC）和"怎么做"（BSW/MCAL）彻底分开，才让汽车软件的规模化开发成为可能。

记住一句话：RTE是AUTOSAR的灵魂，接口是RTE的灵魂。搞懂了接口的语义和数据流向，你就搞懂了AUTOSAR软件架构的大半。
