很多人知道车上有"网关"这个零件，但问到它具体干什么，往往答不上来。说它是路由器吧，车上的网络又不完全等于以太网。说它是翻译器吧，它翻译的到底是CAN信号还是什么别的东西。模糊的理解直接导致一个后果：车上通信出了任何问题，第一反应就是"查查网关"。网关成了一个筐，什么都往里装。这篇文章把车载网关的真实角色讲清楚。
先给结论： 车载网关是车内不同通信网络之间的枢纽节点，它的核心价值是实现跨域数据的可靠传递，同时保护关键网络不被其他网络的流量和故障所影响。 理解这句话，三个关键词：跨域、可靠、保护。
一、为什么车内需要网关
要理解网关为什么存在，先看看现代汽车的网络架构有多复杂。
一辆普通家用车里，通常有5到8个独立的通信网络。动力总成域有动力CAN，底盘有底盘CAN，车身有车身CAN和LIN网络，娱乐系统用以太网，智驾系统也有独立的以太网，诊断和OBD还有专门的诊断CAN。
这些网络加在一起，可能承载了上百个ECU之间数千个信号的数据交换。
为什么不能统一成一个网络？三个根本原因。
第一，实时性要求不同。 底盘的ESP和智驾的ADCU需要毫秒级甚至微秒级的实时响应，这个延迟不能因为网络拥塞而有任何波动。
如果把实时控制报文和娱乐视频流混在同一条总线上，视频数据量一大，ESP的控制信号就可能延迟，后果不堪设想。所以必须分开。
第二，电气特性不同。 高速CAN用差分信号、120Ω终端电阻，波特率最高1Mbps；车载以太网用100Base-Tx或1000Base-T1，带宽可以达到百兆甚至千兆；LIN是主从式单线通信，波特率只有20Kbps。
三种网络物理层完全不同，电压域、信号标准都不一样，不能直接互联。
第三，安全等级不同。 动力总成和底盘域的信号直接影响行车安全，不能被任意节点访问。娱乐系统连着外部互联网，有被攻击的风险。
如果娱乐以太网和底盘网络直接互通，娱乐域的漏洞就可能波及行车安全。
基于这三点，车内必须有某种设备来桥接这些隔离的网络，这就是网关存在的根本原因。

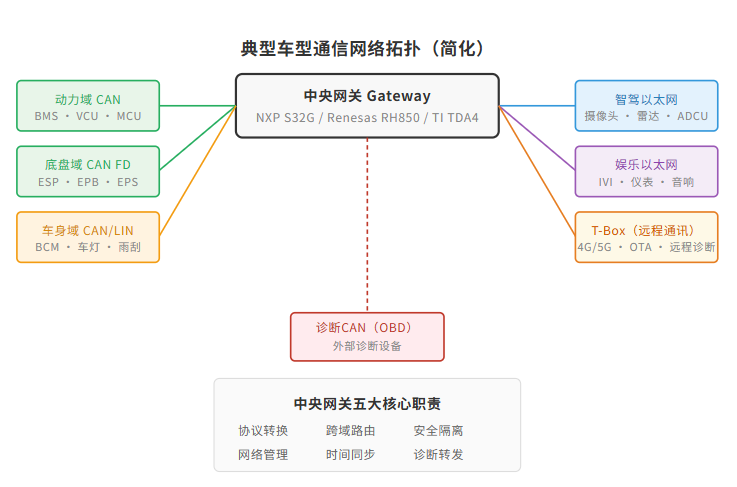

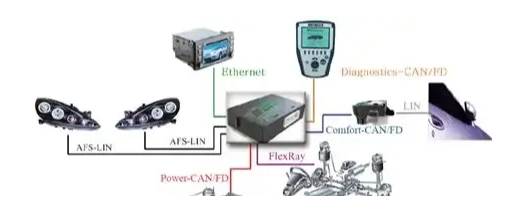

图1：典型乘用车通信网络拓扑，中央网关连接所有域控制器和子网络
二、网关的五大核心职责
理解了为什么需要网关，接下来看网关具体干什么。车载网关的工作可以拆解为五大职责，每一项都有明确的技术含义。
1. 协议转换
这是网关最核心的功能，也是最复杂的一个。
不同网络之间传递数据，绝不是简单的"把CAN帧复制到以太网上"这么简单。CAN报文是面向信号的，8字节的数据载荷里包含了若干个定义好的信号，每个信号的起始位、长度、分辨率、偏移量都在DBC文件里规定好了。
以太网传输的是基于服务的IP数据包，数据的封装方式和CAN完全不同。
协议转换要做的事情，可以分为三个层次：
第一层：帧格式转换。 CAN帧只有8字节，ID范围是11位标准帧或29位扩展帧；以太网帧可以承载最多1500字节的数据（标准以太网），车载以太网通过TSN扩展可以传输更大的数据包。网关首先要处理的是帧长度的适配问题——CAN的8字节数据放到以太网帧里，需要重新定义数据边界。
第二层：信号解析与重组。 CAN帧里的信号含义由DBC文件定义，比如字节0是SOC高字节、字节1是SOC低字节，组合起来才是真实的SOC值。以太网服务的数据格式由ARXML或SOME/IP IDL文件定义。网关在转发时需要知道这个信号"是什么意思"，不能只做原始字节的复制。
第三层：语义映射。 这是SOA架构下网关的新能力。CAN的信号是"发布-订阅"式的，一个信号发出来，所有节点都能收到。以太网的SOME/IP是"请求-响应"式的，需要明确哪个客户端调用哪个服务。网关如果要做智能路由，就必须理解两侧的语义，把CAN的信号发布转换为服务调用，或者把服务请求转换为CAN信号的发送。
// 示例：电池SOC信号从CAN到以太网的转换
//
// CAN帧原始数据（DBC定义）
CanId: 0x100
Byte[0]: SOC_H (高8位，分辨率0.4%/bit，偏移量0)
Byte[1]: SOC_L (低8位)
Byte[2]: Temp_H (温度高字节，-40°C偏移，1°C/bit)
// ... 其他信号
// 网关处理过程：
// 1. 解析CAN帧 → 提取SOC值
soc = ((SOC_H << 8) | SOC_L) * 0.4; // 单位：%
temp = Temp_H - 40; // 单位：°C
// 2. 封装为SOME/IP服务（ARXML定义）
ServiceID: 0x1234
MethodID: 0x01 // GetBatteryStatus
Payload: {
battery_soc: 75.2, // float32
temperature: 28.0, // float32
timestamp: 1700000 // uint32，毫秒级时间戳
}
// 3. 通过以太网发送到IVI（目标IP: 192.168.1.50）
Ethernet_Transmit(service_msg);
|
反过来，当以太网上收到一个服务请求，要把结果回写到CAN网络上时，网关要做的是：从以太网服务响应中提取数据字段，按照DBC定义重新打包为CAN帧，发送到目标CAN总线上。这个过程叫"服务到信号的反向映射"。
2. 跨域报文路由与过滤

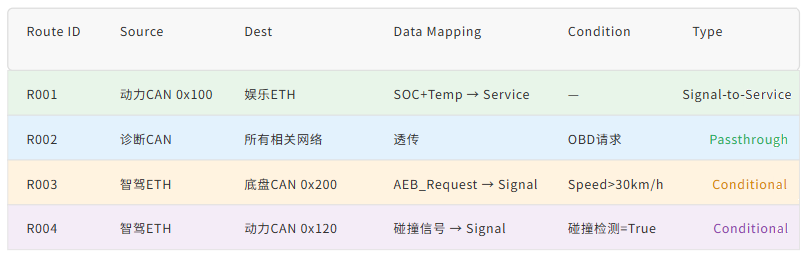

网关不是把所有报文都转发出去，而是根据路由表决定哪些报文转发、转发到哪里、什么时候转发。路由规则是OEM在整车通讯矩阵中定义的，通常包含以下几种类型：
- 透明转发（Pass-through） ：A网的某个报文原封不动地复制到B网。典型场景是法规要求的OBD诊断报文——外部诊断仪连接OBD端口，网关必须把诊断请求透传到相关网络，并把响应透传回来。
- 信号提取转发（Signal Extraction） ：从CAN帧里提取一个或多个信号，重新打包后发送到以太网。这种路由是"多对一"的，多个CAN信号被提取后组合成一个新的服务消息。
- 服务映射（Service Mapping） ：在SOA架构下，把CAN信号映射为SOME/IP服务（Signal-to-Service），或者把服务调用反向映射为CAN信号发送。这种路由是双向的。
- 条件过滤转发（Conditional Routing） ：只有满足特定条件时才转发。比如车速大于30km/h时才允许把某个信号转发到娱乐域显示；或者只有动力电池处于充电状态时才把充电相关信息发送到T-Box上传云端。
路由表是静态配置的，在项目开发阶段由OEM的通讯工程师定义，网关供应商根据通讯矩阵配置路由表。路由表配置错误会导致信号传不到、信号传错、或者信号延迟。
3. 网络隔离与安全防护
网关的第三个核心职责是"保镖"——保护关键安全网络不被其他网络的流量和故障所影响。
具体来说有三个层面。
带宽隔离（Bandwidth Isolation）。 娱乐以太网连着4G/5G模块，用户可以在车里刷视频、听在线音乐。如果娱乐流量和智驾控制流量共享同一条以太网骨干网络，高峰时段娱乐流量可能把带宽占满，智驾的控制指令就可能被延迟或丢包。
网关需要实现QoS（服务质量）策略，确保关键报文的传输时延和带宽优先级。简单来说就是：智驾的报文永远先走，娱乐的报文排队等着。
故障隔离（Fault Isolation）。 CAN网络有个特点：某个节点硬件故障（比如CAN_H和CAN_L短路）会导致整条总线 Bus Off，所有节点都无法通信。
如果底盘CAN发生了Bus Off，网关必须把这个故障隔离在底盘域内部，不能让它影响动力CAN和智驾以太网。中央网关通常会为每个连接的网络通道实现独立的收发器控制，任何一个通道的故障不会传染到其他通道。
访问控制（Access Control）。 某些控制指令有安全等级要求。比如安全气囊的展开信号、安全带提醒的强制静音指令，只能由特定域发出，不能被随意伪造。网关需要实现信号级的访问控制验证——在转发报文之前，检查发送者的身份和权限。
如果一个来自娱乐域的以太网请求试图伪造底盘域的安全控制指令，网关应该直接丢弃这条报文。
此外，在智能网联时代，网关还需要承担一部分车载防火墙的功能：对外部通信（T-Box、OBD远程诊断）进行入站过滤，防止恶意攻击通过车联网入口渗透到车内关键网络。这部分功能在ISO/SAE 21434（汽车网络安全）标准中有明确要求。
4. 网络管理与时间同步
网关还深度参与整车的网络唤醒和休眠管理。
当驾驶员解锁车辆或按下启动按钮时，网关是第一个收到唤醒信号的节点。网关被唤醒后，会按照预定义的唤醒序列，依次唤醒各个域控制器：先唤醒动力域（发动机启动需要最快的响应），再唤醒底盘域，最后唤醒娱乐域。
整个唤醒时序由网关统一协调，确保各域控制器在正确的时间进入工作状态。
反过来，当车辆熄火、驾驶员离开后，网关需要协调各域的有序休眠。休眠的顺序同样重要——如果车身域先休眠了，锁车信号就无法被接收；如果智驾域还没休眠完就被切断电源，可能会丢失未保存的标定数据。
// 网关唤醒序列（简化）
WakeUp_Sequence():
1. Gateway收到KL15唤醒信号
2. 网关初始化各通信通道（CAN/Ethernet/LIN）
3. 唤醒动力域CAN（发送网络管理报文）
4. 等待动力域确认唤醒 → 唤醒底盘域CAN
5. 等待底盘域确认唤醒 → 唤醒车身域
6. 等待车身域确认唤醒 → 唤醒智驾以太网
7. 等待智驾域确认 → 唤醒娱乐以太网
8. 所有域就绪 → 网关进入正常工作状态
Sleep_Sequence():
1. 网关收到KL15关闭信号
2. 按逆序发送休眠请求：娱乐域 → 智驾域 → 车身域 → 底盘域 → 动力域
3. 等待各域确认休眠（超时保护：500ms）
4. 所有域休眠后，网关进入深度休眠（保留LIN唤醒能力）
|
时间同步是另一个关键职责。在智能驾驶场景中，多个传感器（摄像头、毫米波雷达、激光雷达）需要在精确的时间同步下工作。
如果摄像头在T=100ms时刻检测到一个障碍物，雷达在T=100ms+5ms才检测到同一个障碍物，控制模块收到两个有时间差的数据，决策就可能出错。
网关通常兼任时间网关（Time Gateway）的角色。它从T-Box或仪表获取GNSS时间基准（或者从以太网获取PTP时间），然后将时间同步消息分发到各个子网络。
在CAN总线上，通过CanTSyn模块发送SYNC和FUP报文；在以太网上，通过gPTP（IEEE 802.1AS）进行时间同步。网关在两个网络之间做时间的桥接——从以太网接收时间基准，转换成CAN的时间格式，再分发给CAN网络上的各ECU。
5. 诊断与OTA的桥梁
很多人不知道的是，网关还是整车诊断和OTA升级的重要通道。
当4S店或维修站用诊断仪连接OBD接口时，诊断请求通过OBD端口进入网关，网关再把这个请求转发到对应的目标网络。
比如读取BMS的故障码，网关就把请求转发到动力CAN；读取车灯模块状态，就转发到车身CAN。诊断响应也是同样的路径返回。

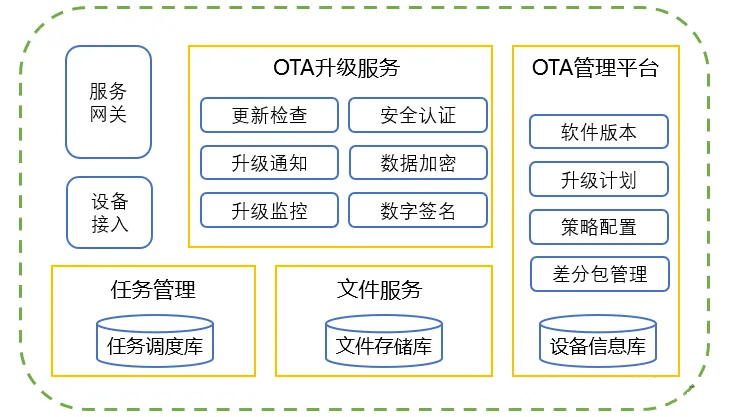

在OTA场景下，T-Box接收云端推送的软件更新包，通过以太网发送到中央网关，网关再将更新包分发到目标ECU。这个过程需要网关对数据做完整性校验、版本确认、增量分发等处理。几百MB的更新包如果全部走CAN传输是不现实的，以太网网关就是OTA高速通道的入口。
三、网关的硬件形态：从独立盒子到中央计算平台
网关在车上的物理形态经历了三个阶段的演变，反映了整车电子电气架构的演进。

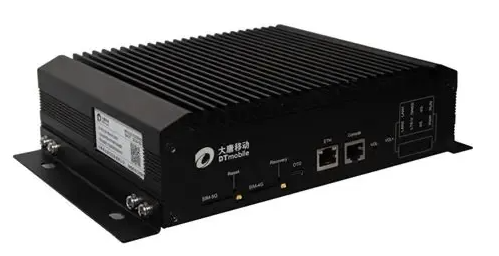

第一阶段：独立网关控制器。 早年的车联网架构比较简单，网关是一个单独的ECU，安装在仪表台下方或者前舱内，物理上是一个黑色的金属盒子，通过高速CAN、LIN、以太网接口与其他网络相连。
这种形态的网关功能单一，配置固定，主要做报文转发，更新困难，通常需要到4S店用专用工具才能刷新软件。典型产品如博世、大陆的独立网关。
第二阶段：集成进域控制器。 随着域控制器架构的兴起，网关功能逐渐被整合进车身域控制器或者中央计算平台。现在的车身域控制器往往集成了网关功能，可以同时处理CAN路由、以太网交换、LIN主从通信。

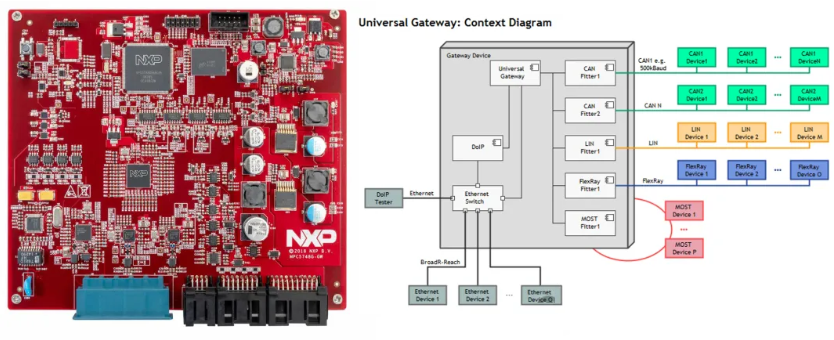

这种形态降低了ECU数量和整车线束成本，但软件复杂度大幅上升——网关软件需要和其他域应用共存，对实时性和安全性的要求更高。典型产品如NXP S32G系列、Renesas RH850/F1KH系列。
第三阶段：软件定义的服务网关。 在中央计算平台架构下，网关不再是一个固定的硬件产品，而是一组软件服务，运行在高性能的计算平台上。
请求路由到哪里、服务如何编排、数据如何分发，全部由软件决定。这种形态给OTA更新带来了极大便利——网关的路由逻辑可以像手机APP一样随时更新，新增一条路由规则不需要更换硬件。

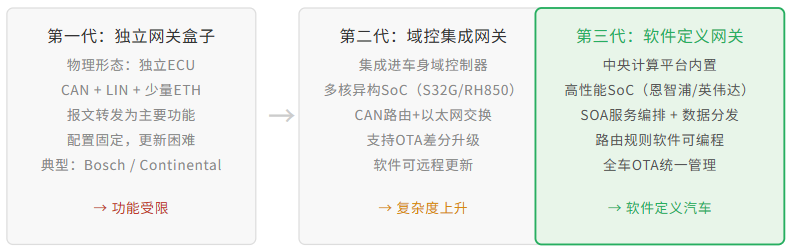

图3：网关从独立硬件到软件定义平台的演进路径
四、AUTOSAR架构下的网关实现
在AUTOSAR体系里，网关功能主要通过三个基础软件模块的协作来实现。
PduR（PDU Router） 是网关的核心路由引擎。它负责接收来自任意通信接口的PDU，根据预配置的路由表，决定这个PDU应该转发到哪个下层接口。CAN收到报文就转发到以太网，或者以太网收到SOME/IP请求就转发到CAN——这个路由决策由PduR完成。路由表在配置阶段静态定义，网关ECU上电后，PduR模块按照路由表执行转发逻辑。
PduR支持两种路由模式： I-PDU网关 （Interface层网关）和 I-PDU TP网关 （传输协议层网关）。前者用于长度不超过8字节的报文直接转发，后者用于需要分片重组的长报文（比如诊断的非标准会话，需要通过TP层拆成多帧CAN帧发送）。
CanIf / EthIf / LinIf 负责和底层硬件接口打交道。CanIf把PDU转换成CAN帧格式，或者把收到的CAN帧还原为PDU；EthIf处理以太网帧和TCP/UDP数据包的封装与解析。这些接口层模块对PduR屏蔽了底层的硬件差异，让PduR可以用统一的PDU格式做路由决策。
ComM 负责协调网关各通信通道的网络状态。当某个通道需要唤醒或休眠时，ComM协调相关通道同步进入对应状态。在配置了Partial Network（局部网络）的情况下，ComM还会根据PNC（Partial Network Cluster）的状态决定通道是否需要保持唤醒。
// AUTOSAR架构下，网关转发CAN1报文到CAN2的完整流程
// ===== 接收阶段 =====
// 1. CanDriver收到CAN1上的物理帧，产生中断
Can_Isr_Rx(CAN1_HwHandle);
// 2. CanIf将硬件帧封装为I-PDU，调用PduR的上层接口
CanIf_RxIndication(CanIfRxPduId = PDU_ID_CAN1_BMS, PduInfoPtr);
// 3. PduR查询路由表，发现这条PDU需要转发到CAN2
// 路由表配置：PDU_ID_CAN1_BMS → PDU_ID_CAN2_BMS_display
PduR_RxIndication(PduRPduId = PDU_ID_CAN1_BMS, PduInfoPtr);
// ===== 转发阶段 =====
// 4. PduR调用CanIf的下层接口发送
PduR_CanIfRoutingPath[DestPduId].PduRPathTransmit =
CanIf_Transmit(CanIfTxPduId = PDU_ID_CAN2_BMS_display, PduInfo);
// 5. CanIf将PDU转换为硬件帧格式
CanIf_Transmit(TxPduId, PduInfoPtr);
// 6. CanDriver将帧发送到CAN2总线
Can_Write(CanHth = CAN2_TX_HTH, PduInfoPtr);
// ===== 确认阶段 =====
// 7. CAN2发送成功后，逐层上报确认
Can_TxConfirmation(CAN2_Hth);
CanIf_TxConfirmation(PDU_ID_CAN2_BMS_display);
PduR_TxConfirmation(PDU_ID_CAN1_BMS); // 通知源PDU已转发完成
Com_TxConfirmation(PDU_ID_CAN2_BMS_display); // 通知上层COM
|
这段代码流程说明了AUTOSAR网关的工作原理： 每一条路由路径在PduR里都是静态配置的 ，路径的两端分别是源接口（CAN1）和目标接口（CAN2）。PduR不产生数据，只做数据的搬运工——从哪个口进、走哪条路由、到哪个口出，全部由配置决定。
结尾
总结一下。车载网关不是"多接几根线的转接头"，它是整车通信网络的枢纽，承担着五大核心职责：协议转换、跨域路由、安全隔离、网络管理，以及诊断和OTA的通道。
理解网关的关键，是理解它在整个架构中的位置——它处于所有网络的交叉点，是数据流通的必经之路。
正是因为这个位置特殊，网关的配置质量和运行状态直接影响整车的通信可靠性。一个路由表配置错了，可能导致某个功能完全失效；网关软件宕机了，可能导致多个域同时失联。
随着电子电气架构从分布式走向域集中、再走向中央计算平台，网关的角色也在不断进化：从早期的独立报文转发器，到域控制器里的集成路由模块，再到未来SOA架构下的服务编排节点。
技术形态变了，但"连接不同网络、保证通信可靠"的核心定位始终没变。
理解网关，其实就是理解整车的通信架构。网关搞清楚了，其他ECU之间的通信问题就容易排查了。
|
