一、引言：ARXML在AUTOSAR生态中的核心地位
在汽车电子软件开发领域，AUTOSAR（AUTomotive Open
System ARchitecture）已成为行业标准架构。而在AUTOSAR的整个开发流程中，有一种文件格式贯穿始终，承载着从系统设计到代码生成的全部配置信息——这就是ARXML文件。
ARXML文件不仅仅是一种简单的配置文件，它是AUTOSAR方法论中数据交换的核心载体，是实现不同工具之间互操作性的关键桥梁，更是连接系统架构设计与最终代码实现的纽带。
无论是使用Vector的DaVinci系列工具进行基础软件配置，还是在Matlab/Simulink中进行基于模型的设计开发，亦或是在CANoe中构建测试工程，ARXML文件都扮演着不可或缺的角色。可以说，理解ARXML文件，是掌握AUTOSAR开发流程的关键一步。
然而，许多刚接触AUTOSAR的工程师对ARXML的理解往往停留在表面——"它是一种XML文件"、"它用来存储配置信息"。这些认识虽然正确，但远远不够深入。
本文将从ARXML的本质出发，深入剖析其结构、类型、应用场景以及在工具链中的流转过程，帮助读者建立起对ARXML的完整认知体系。

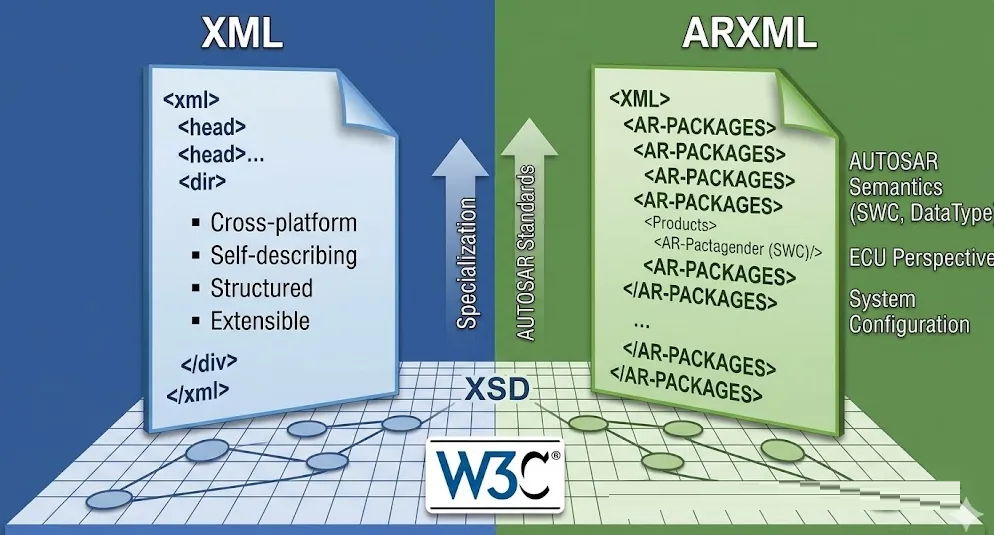

二、从XML到ARXML：技术演进与本质解析
2.1 XML技术基础
要深入理解ARXML，首先需要回顾其技术基础——XML（eXtensible
Markup Language，可扩展标记语言）。XML是一种基于文本的标记语言，由W3C于1998年发布，其设计目标是使数据的存储、传输和共享更加便捷。
XML具有以下核心技术特性：
| 特性 |
技术描述 |
工具价值 |
| 跨平台性 |
纯文本格式，不依赖特定操作系统或编程语言 |
实现不同开发环境间的数据交换 |
| 自描述性 |
标签名称具有语义，人机可读 |
便于配置审查和问题排查 |
| 结构化 |
严格的树形层级结构 |
支持复杂配置信息的组织 |
| 可扩展性 |
用户可自定义标签和结构 |
适应不同领域的配置需求 |
一个标准的XML文档包含以下基本组成部分：
<?xml version="1.0" encoding="UTF-8"?><!-- XML声明：定义版本和字符编码 --><root>
<!-- 根元素：有且仅有一个 --> <element attribute="value">
<!-- 元素：由标签、属性、内容组成 --> <child>Content</child> </element></root>
|
2.2 XSD约束机制
XML的灵活性既是优点也是潜在风险——如果没有约束，XML文档的结构可能变得混乱且难以验证。为此，W3C定义了XSD（XML
Schema Definition）作为XML文档的结构约束语言。
XSD能够精确定义XML文档的以下方面：
XSD本身也是一个XML文档，这意味着可以使用相同的XML解析器来处理XSD文件，实现了"用XML定义XML"的优雅设计。
2.3 ARXML的定义与本质
ARXML = AUTOSAR + XML
即：ARXML是专门为AUTOSAR标准设计的XML文件格式。
ARXML继承了XML的所有技术优势，同时针对汽车电子软件系统的特点进行了专门设计。在ARXML中，XML的标签和属性都被赋予了AUTOSAR特定的语义含义：
| XML通用概念 |
ARXML特定含义 |
| 元素（Element） |
软件组件（SWC）、接口（Interface）、数据类型（DataType）等AUTOSAR元素 |
| 属性（Attribute） |
元素的配置参数、引用关系、类型定义 |
| 层级结构 |
AR-PACKAGE的组织方式，反映软件架构的模块化 |
| 命名空间 |
AUTOSAR标准版本标识，如schema r4.4.0 |
ARXML的本质可以概括为：ARXML是AUTOSAR元模型（Meta-Model）的XML实例化。AUTOSAR定义了一套完整的元模型来描述汽车电子软件系统的各个层面，而ARXML则是这个元模型的具体数据实例。
三、ARXML的五种类型及其工程应用
在AUTOSAR开发流程中，根据描述范围和开发阶段的不同，ARXML文件分为五种类型。理解这五种类型的区别和适用场景，是正确使用ARXML的前提。
3.1 System Configuration Description（系统配置描述）
描述范围：整车系统级别，涵盖多个ECU之间的通信关系。
核心内容：
- ECU实例定义及网络拓扑结构
- 跨ECU的信号路由和通信矩阵
- 系统级接口和端口定义
- ECU资源分配信息（内存、通信通道等）
工程应用：System Configuration是整车架构师的输出物，用于定义整个系统的通信架构。它是后续生成各ECU
Extract的源文件，也是系统级一致性检查的基础。
注意：System Configuration描述的是"系统视角"，关注的是ECU之间的交互，而非单个ECU的内部实现。
3.2 ECU Extract of System Configuration（ECU提取描述）
描述范围：单个ECU视角，从System Configuration中提取该ECU相关的信息。
核心内容：
- 该ECU发送和接收的所有信号
- 该ECU包含的SWC列表及其接口
- 与外部ECU的通信端口定义
- 该ECU的资源约束信息
工程应用：ECU Extract是System Configuration在单个ECU上的"投影"。它相当于传统开发中的通信矩阵（Communication
Matrix），是分发给ECU供应商的标准交付物。

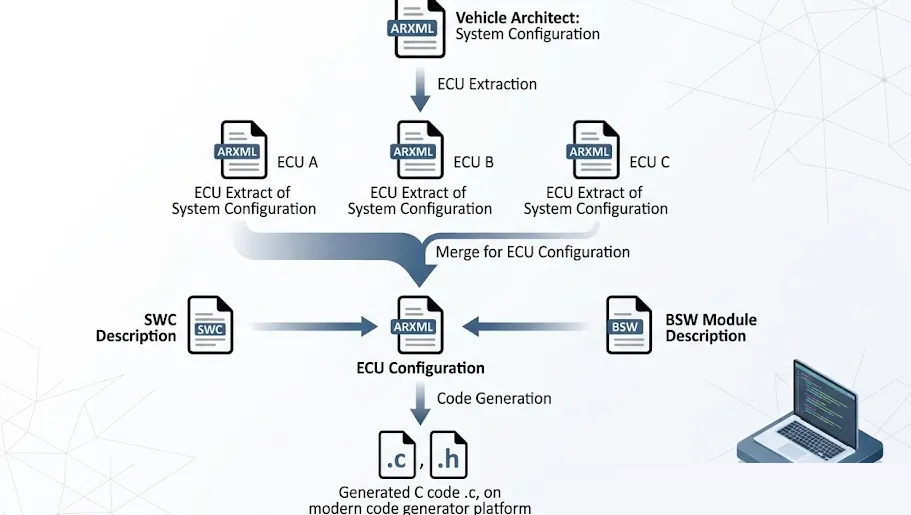

与System Configuration的关系：
System Configuration (整车视角)
├── ECU Extract (ECU A)
├── ECU Extract (ECU B)
└── ECU Extract (ECU C)
|
3.3 ECU Configuration Description（ECU配置描述）
描述范围：单个ECU的完整配置，包含应用层和基础软件层。
核心内容：
- SWC Description的集成配置
- ECU Extract的配置信息
- BSW（Basic Software）模块的完整配置
- RTE（Runtime Environment）配置
- OS（Operating System）配置
- 通信栈配置（CAN、LIN、Ethernet等）
- 诊断栈配置（DCM、DEM）
- 存储栈配置（NvM、Fee、Fls）
工程应用：ECU Configuration是代码生成的直接输入。RTE生成器和BSW代码生成器都以此为输入，生成最终的C代码。
3.4 SWC Description（软件组件描述）
描述范围：单个或一组软件组件的设计信息。
核心内容：
- SWC类型定义（Application SWC、Service SWC、Sensor-Actuator
SWC等）
- 端口定义（P-Port、R-Port、PP-Port、PR-Port）
- 接口定义（Sender-Receiver、Client-Server、Parameter、Trigger等）
- 数据类型定义（Application Data Type、Implementation Data
Type）
- Runnable Entity定义及触发条件
- 内部行为（Internal Behavior）描述
工程应用：SWC Description是应用层开发的核心交付物。它定义了软件组件的对外接口和内部行为，是SWC之间集成和RTE生成的基础。
3.5 BSW Module Description（基础软件模块描述）
描述范围：AUTOSAR标准BSW模块的配置模板。
核心内容：
- 模块参数定义及其默认值
- 模块配置容器结构
- 参数约束条件（范围、枚举值等）
- 模块间依赖关系
工程应用：BSW Module Description由工具供应商提供，定义了各BSW模块的可配置参数。工程师在配置BSW时，实际上是在BSW
Module Description的框架下填写具体的配置值。
四、ARXML文件结构深度解析

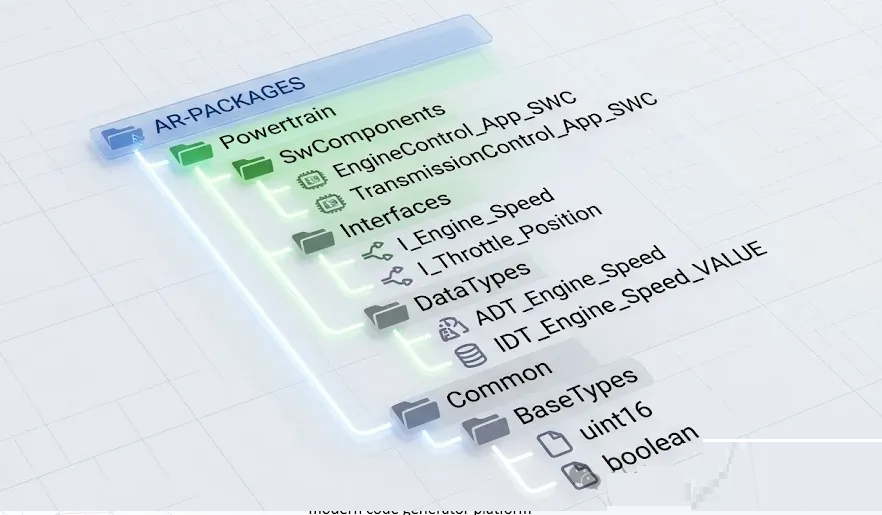

4.1 AR-PACKAGE组织结构
ARXML采用AR-PACKAGE作为基本的组织单元。AR-PACKAGE类似于编程语言中的命名空间或包的概念，用于将相关的配置元素组织在一起。
AR-PACKAGE的核心特性：
典型的AR-PACKAGE结构示例：
<AR-PACKAGES> <AR-PACKAGE> <SHORT-NAME>DataTypes</SHORT-NAME>
<ELEMENTS> <!-- 数据类型定义 --> </ELEMENTS>
</AR-PACKAGE> <AR-PACKAGE> <SHORT-NAME>Interfaces</SHORT-NAME>
<ELEMENTS> <!-- 接口定义 --> </ELEMENTS> </AR-PACKAGE>
<AR-PACKAGE> <SHORT-NAME>SwComponents</SHORT-NAME> <ELEMENTS>
<!-- SWC定义 --> </ELEMENTS> </AR-PACKAGE></AR-PACKAGES>
|
4.2 核心元素详解
4.2.1 SHORT-NAME与元素标识
每个AUTOSAR元素都必须有一个SHORT-NAME，这是元素的唯一标识符。SHORT-NAME的命名规则：
- 只能包含字母、数字和下划线
- 必须以字母开头
- 在同一AR-PACKAGE内必须唯一
元素的完整路径由AR-PACKAGE层级和SHORT-NAME组成，如：/DataTypes/Implementation/EngineSpeed
4.2.2 引用机制
ARXML通过引用（Reference）机制建立元素之间的关联。引用分为两种类型：
| 引用类型 |
说明 |
示例 |
| 直接引用 |
引用必须存在，否则文档无效 |
TYPE-TREF, PROVIDED-INTERFACE-TREF |
| 可选引用 |
引用可以不存在 |
DEFAULT-VALUE-REF, COMPU-METHOD-REF |
4.3 端口与接口的ARXML表示
在SWC Description中，端口和接口的定义是核心内容。以下是一个完整的示例：
<!-- 接口定义 --><SENDER-RECEIVER-INTERFACE>
<SHORT-NAME>I_EngineData</SHORT-NAME>
<IS-SERVICE>false</IS-SERVICE> <DATA-ELEMENTS>
<VARIABLE-DATA-PROTOTYPE> <SHORT-NAME>EngineSpeed</SHORT-NAME>
<TYPE-TREF DEST="IMPLEMENTATION-DATA-TYPE">
/DataTypes/Impl/UInt16 </TYPE-TREF>
</VARIABLE-DATA-PROTOTYPE> </DATA-ELEMENTS></SENDER-RECEIVER-INTERFACE>
<!-- SWC及其端口定义 --><APPLICATION-SW-COMPONENT-TYPE>
<SHORT-NAME>EngineControlSwc</SHORT-NAME> <PORTS>
<!-- 提供端口（发送方） --> <P-PORT-PROTOTYPE>
<SHORT-NAME>EngineData_PPort</SHORT-NAME>
<PROVIDED-INTERFACE-TREF DEST="SENDER-RECEIVER-INTERFACE">
/Interfaces/I_EngineData </PROVIDED-INTERFACE-TREF>
</P-PORT-PROTOTYPE> </PORTS></APPLICATION-SW-COMPONENT-TYPE>
|
五、AUTOSAR数据类型体系
AUTOSAR定义了三层数据类型体系，实现了从物理世界到代码实现的映射。这种分层设计是AUTOSAR实现应用层与实现层解耦的关键机制。
5.1 Application Data Type（应用数据类型）
定位：物理系统层面，描述数据的物理含义。
核心属性：
- 物理单位
：如rpm（转速）、km/h（车速）、℃（温度）
- 物理维度
：如速度、扭矩、压力
- 计算方法
：物理值与内部值的转换公式
- 数据约束
：有效范围、分辨率等
工程价值：Application Data Type使应用层开发者可以专注于功能逻辑，使用具有物理意义的数据进行建模，而不必关心底层的实现细节。
示例：发动机转速可以定义为Application Data Type
"EngineSpeed_T"，单位为rpm，范围0-8000，分辨率1rpm。应用层直接使用这个类型，无需关心其在C代码中是uint16还是其他类型。
5.2 Implementation Data Type（实现数据类型）
定位：代码实现层面，对应C语言的数据类型。
核心属性：
工程价值：Implementation Data Type是RTE生成代码时实际使用的类型。通过Application
Data Type到Implementation Data Type的映射，实现了物理含义与代码实现的分离。
5.3 Base Type（基础类型）
定位：硬件相关层面，定义与目标平台相关的基础数据类型。
核心属性：
- 位宽
：8、16、32、64等
- 符号性
：有符号/无符号
- 原生声明
：对应的C语言typedef声明
工程价值：Base Type实现了与目标平台的隔离。当更换目标MCU时，只需修改Base
Type的定义，无需修改上层代码。

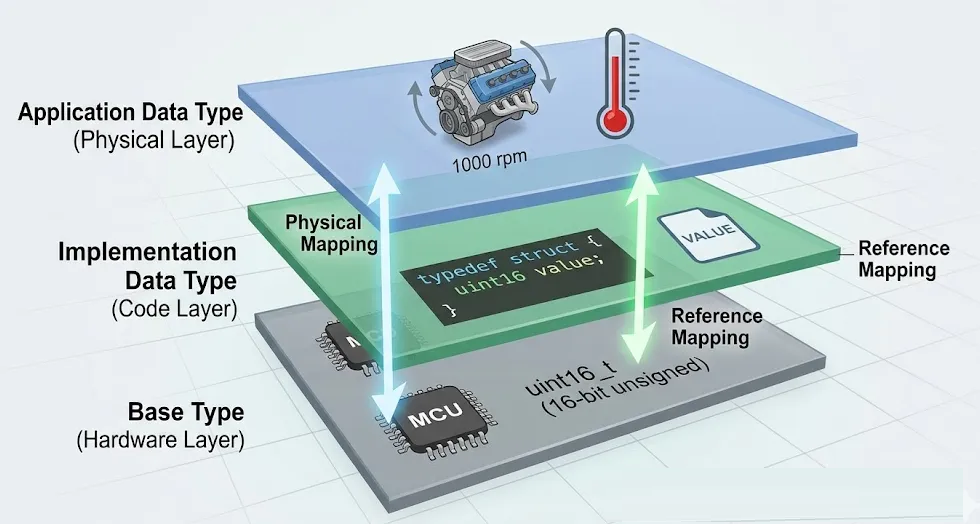

5.4 数据类型映射链
Application Data Type (物理层) │ 物理含义：发动机转速
│ 单位：rpm │ 范围：0-8000 │ ↓ 映射 (Data Type Mapping)
│Implementation Data Type (实现层) │ 类型：VALUE │
↓ 引用 (Base Type Reference) │Base Type (硬件层)
│ 位宽：16 │ 符号：unsigned │ 声明：typedef uint16_t uint16;
|
六、AUTOSAR接口类型详解
AUTOSAR定义了多种接口类型，用于描述软件组件之间的交互方式。每种接口类型都有其特定的应用场景和通信语义。
6.1 Sender-Receiver Interface
通信模式：数据驱动，单向传递。
核心要素：

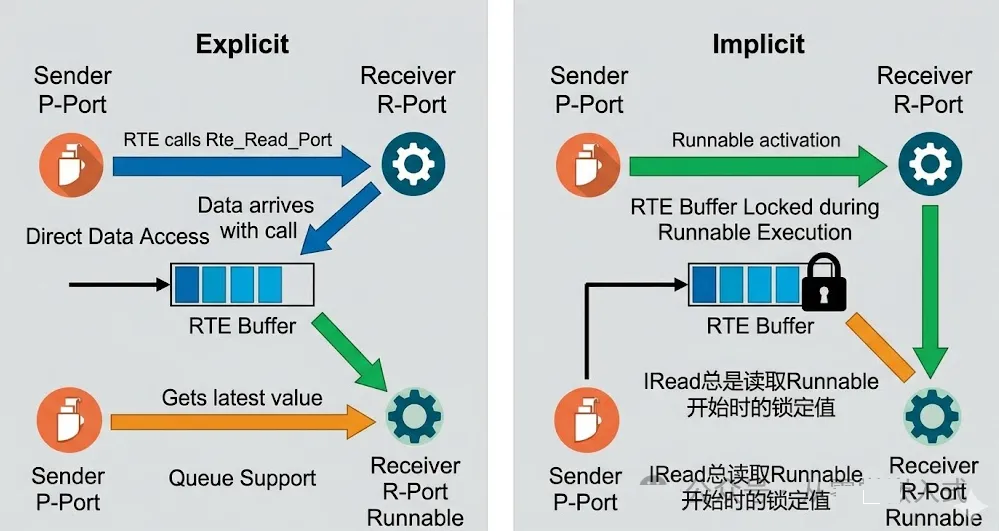

显式通信 vs 隐式通信：
| 特性 |
显式通信（Explicit） |
隐式通信（Implicit） |
| 数据访问 |
函数调用方式 |
宏展开方式 |
| 队列支持 |
支持队列传输 |
不支持队列 |
| 数据一致性 |
每次调用获取最新值 |
Runnable执行期间数据不变 |
| 典型应用 |
事件触发信号 |
同一PDU的多个信号 |

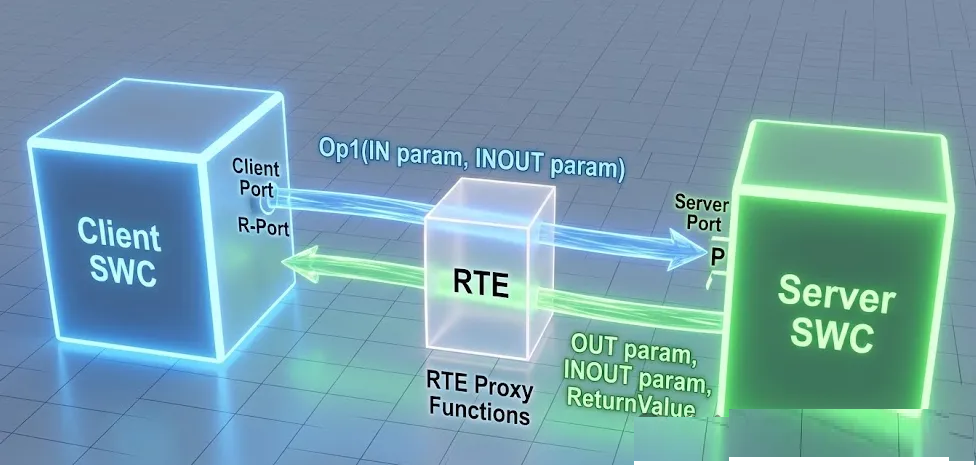

6.2 Client-Server Interface
通信模式：请求-响应，函数调用语义。
核心要素：
典型应用：复杂操作、需要确认的服务调用、跨SWC的功能调用。
6.3 Parameter Interface
通信模式：参数访问，标定数据。
核心要素：
典型应用：标定参数访问、配置参数传递。
6.4 Trigger Interface
通信模式：事件触发。
核心要素：
- 触发源
：产生触发事件的一方
- 触发目标
：响应触发事件的一方
典型应用：Runnable的触发条件、模式切换通知。

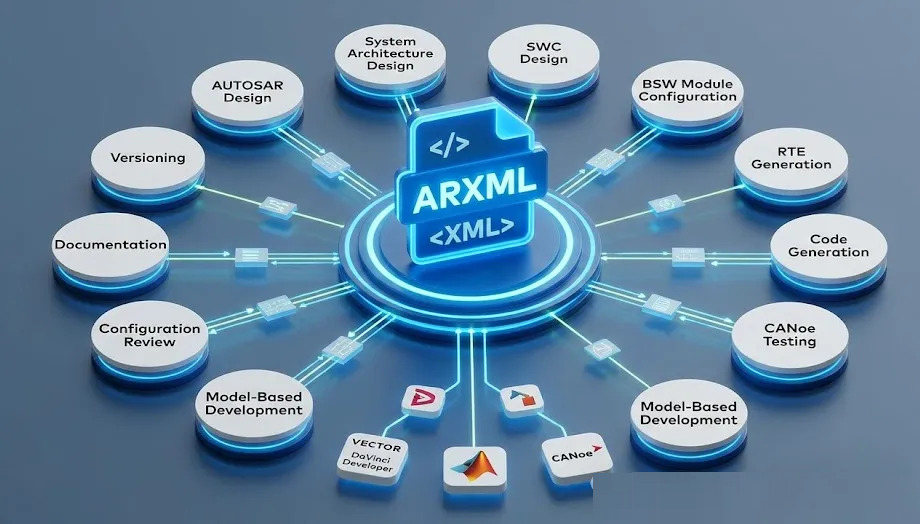

七、ARXML在工具链中的应用
7.1 架构设计工具
在架构设计阶段，工具如Vector DaVinci Developer、ETAS
ISOLAR-EVE等用于创建System Configuration和SWC Description。
典型工作流：
1.创建System Configuration ARXML，定义整车通信架构
2.为各ECU生成ECU Extract ARXML
3.设计SWC，创建SWC Description ARXML
4.定义接口和数据类型

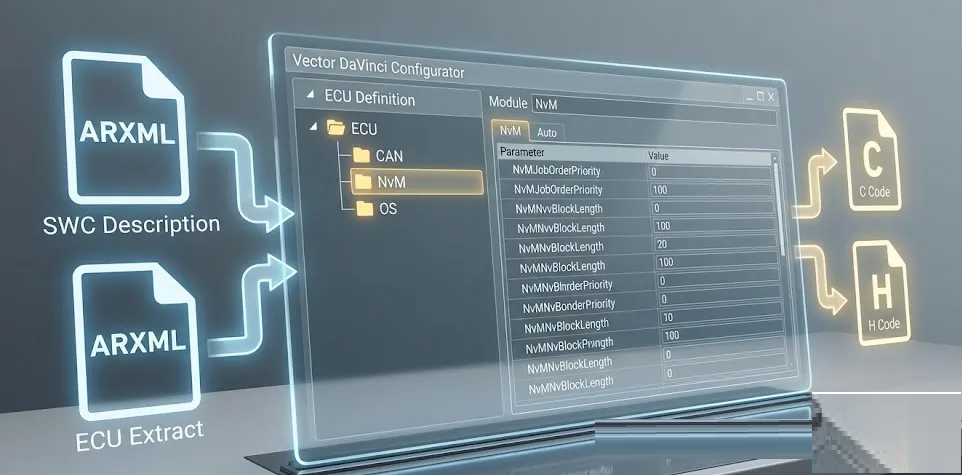

7.2 基础软件配置工具
在BSW配置阶段，工具如Vector DaVinci Configurator、ETAS
ISOLAR-A等用于配置ECU Configuration。
典型工作流：
1.导入SWC Description ARXML
2.导入ECU Extract ARXML
3.配置BSW模块参数
4.生成ECU Configuration ARXML
5.生成BSW C代码
7.3 基于模型的设计工具
在基于模型的设计中，Matlab/Simulink与AUTOSAR工具链通过ARXML进行集成。
Simulink导入ARXML：
- 导入SWC Description，生成Simulink模型框架
- 提取接口和数据类型定义
- 建立模型与AUTOSAR元素的映射
Simulink导出ARXML：
- 从Simulink模型生成SWC Description ARXML
- 导出接口和数据类型定义
- 集成到AUTOSAR工具链
7.4 测试与验证工具
在测试阶段，工具如Vector CANoe、dSPACE VEOS等使用ARXML建立测试环境。
典型应用：
- 导入ECU Configuration ARXML，建立虚拟ECU
- 导入System Configuration ARXML，建立网络仿真
- 基于ARXML生成测试用例

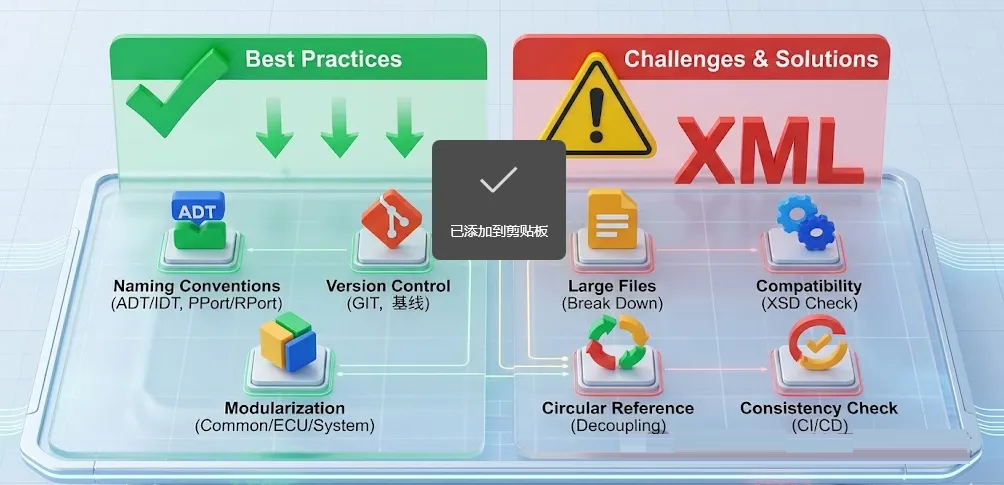

八、ARXML的最佳实践
8.1 命名规范
良好的命名规范是ARXML可维护性的基础：
- AR-PACKAGE命名
：采用领域/模块划分，如Powertrain/EngineControl
- SWC命名
：功能_类型_SWC，如EngineControl_App_SWC
- 接口命名
：I_功能_数据，如I_Engine_Speed
- 端口命名
：接口_方向，如EngineSpeed_PPort
- 数据类型命名
：ADT/IDT_功能_数据，如ADT_Engine_Speed
8.2 版本管理
ARXML文件应纳入版本控制系统（如Git、SVN），并建立完善的版本管理策略：
- 基线管理
：为每个交付版本建立ARXML基线
- 变更追踪
：记录ARXML的修改历史和原因
- 一致性检查
：定期检查ARXML的一致性和完整性
8.3 文件组织
合理的文件组织结构有助于提高开发效率：
Project/├── System/│ └── SystemConfig.arxml
# 系统配置├── ECU/│ ├── ECU_A/│ │
├── EcuExtract.arxml # ECU提取│ │ ├── EcuCo
# ECU配置│ │ └── SwcDescriptions/
# SWC描述│ │ ├── Swc1.arxml│ │
└── Swc2.arxml│ └── ECU_B/│ └── ...├── Common/│
├── DataTypes.arxml # 公共数据类型│
└── Interfaces.arxml # 公共接口└── Bsw/
└── BswConfig.arxml # BSW配置
|
九、常见问题与解决方案
Q1：ARXML文件过大，打开和编辑都很慢，如何解决？
A：可以采用以下策略：(1) 按模块拆分为多个ARXML文件；(2)
使用AR-PACKAGE的嵌套结构组织内容；(3) 使用专业的ARXML编辑器而非通用XML编辑器；(4)
定期清理不再使用的配置项。
Q2：不同工具生成的ARXML存在兼容性问题怎么办？
A：首先确认工具都支持相同的AUTOSAR版本；其次检查XSD Schema是否一致；最后可以使用AUTOSAR官方提供的验证工具检查ARXML的合规性。
Q3：如何进行ARXML的版本对比和差异分析？
A：可以使用专门的ARXML对比工具（如Vector提供的对比功能），或使用文本对比工具结合ARXML的结构化特点进行分析。建议在对比前先进行格式化，确保格式一致。
Q4：ARXML中的循环引用如何处理？
A：ARXML本身支持通过引用建立关联，但应避免循环依赖。如果发现循环引用，需要重新审视架构设计，考虑引入中间层或使用事件机制解耦。
Q5：如何确保ARXML配置与实际代码的一致性？
A：建立完善的代码生成流程，确保代码由ARXML自动生成而非手动修改；建立CI/CD流程，每次ARXML变更后自动生成代码并进行编译验证。
十、总结
ARXML文件作为AUTOSAR方法论的核心数据载体，贯穿了从系统架构设计到最终代码实现的整个开发流程。它不仅仅是一种配置文件格式，更是AUTOSAR实现工具互操作性、标准化开发流程的关键技术基础。
深入理解ARXML，需要把握以下几个核心要点：
第一，理解ARXML的本质——它是AUTOSAR元模型的XML实例化，承载着汽车电子软件系统的全部配置信息。
第二，掌握ARXML的五种类型——System Configuration、ECU
Extract、ECU Configuration、SWC Description、BSW Module
Description，以及它们在开发流程中的位置和作用。
第三，熟悉ARXML的结构——AR-PACKAGE组织方式、元素定义、引用机制等，这是读懂和编写ARXML的基础。
第四，理解AUTOSAR的数据类型体系和接口类型——这是进行SWC设计和RTE配置的前提。
第五，掌握ARXML在工具链中的应用——了解各工具如何使用ARXML，以及ARXML在工具间的流转过程。
随着汽车电子软件复杂度的不断提升，AUTOSAR和ARXML的重要性将日益凸显。
无论是传统ECU开发，还是面向服务的架构（SOA）转型，ARXML都将继续发挥其作为核心数据载体的作用。掌握ARXML，就是掌握了AUTOSAR开发的"通用语言"。
|
