引言

那个让你长期困惑的“偶发延迟”

想象一个场景：你负责的自动驾驶项目路测一切顺利，数据回放也完美无缺。但就在某天，工程师一脸严肃地找到你，说在长达100小时的测试日志里，发现刹车控制指令有一次莫名的2毫秒延迟。

2毫秒，人眼根本无法察觉。但在高速行驶的车上，这意味着一两米的制动距离偏差。你看着日志，CPU利用率才40%，任务优先级已经拉满，关键任务也绑定了专用核心。所有常规优化手段都用了，问题出在哪？

这就是很多自动驾驶工程师的梦魇——系统看似稳定，但总存在“不确定的抖动”。我们

最常做的优化包括：

• 绑核（CPU Affinity）

• 提升优先级（SCHED_FIFO）

• 优化任务调度

这些手段确实有效，但如果你把问题停留在这里，会很快遇到一个现象：系统“看起来没问题”，但偶发延迟、抖动、甚至安全风险仍然存在。

根本原因在于：调度只是冰山一角。自动驾驶对“确定性”的追求，是一场从单点技术到全栈架构的系统性战役。今天，我们就来彻底拆解问题的传播路径：

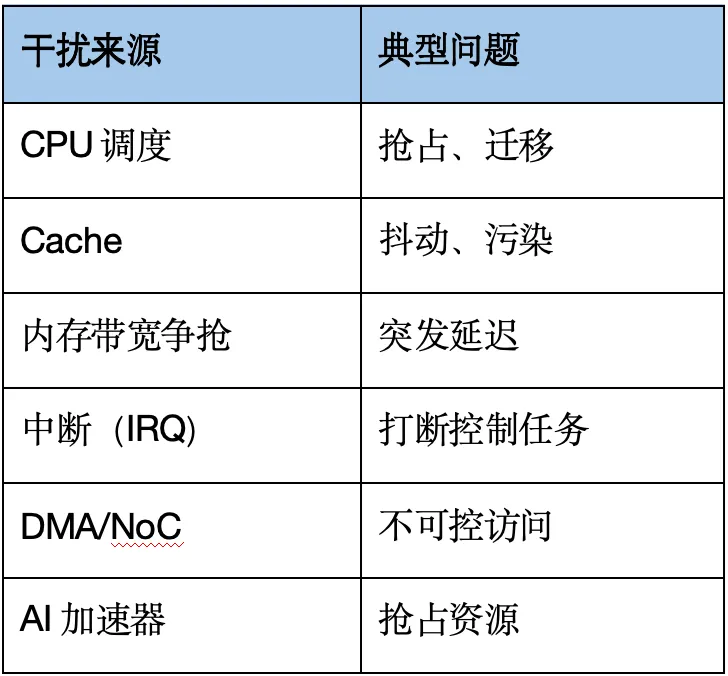

抖动来源链：CPU → Cache → Memory → IRQ → System

从核绑定出发，如何一步步构建一个真正“可控”的ECU确定性调度体系。

01 为什么绑核只是“安慰剂”？

问：我把激光雷达的处理线程绑在Core 0，优先级设为最高，这还不够吗？

答：这就像你给一位重要客人预订了酒店的一个房间（Core 0），并告诉所有人他是VIP（高优先级）。但这能保证他睡个好觉吗？不一定。因为：

1. Cache污染：Core 1上的AI模型推理，可能把共享的L3缓存（LLC）塞得满满当当。你的VIP线程一运行，发现缓存里的数据都被踢出去了，不得不去慢得多的内存里重新读取，造成延迟。

2. 内存带宽争抢：AI任务和海量数据传感器可能占满了通往内存的“高速公路”（内存带宽）。你的VIP线程虽然上了路，但被堵死在路上，寸步难行。

3. 中断干扰：网卡、CAN总线来的中断，可能随时打断VIP线程的休息。

所以，绑核只是第一步，它解决了“任务不会被别人赶到走廊里”的问题，但没解决“在房间里也被各种噪音干扰”的问题。

这意味着：核绑定只是第一层优化，真正的解决方案是“全栈确定性架构”。

02 自动驾驶确定性体系：

五层技术模型

我们将调度问题上升为一个完整的系统模型：

注意：本文前面从“问题来源”角度（CPU → Cache → Memory → IRQ → System）展开，

而上图从“系统架构分层”角度进行抽象，两者是同一体系的不同视角。

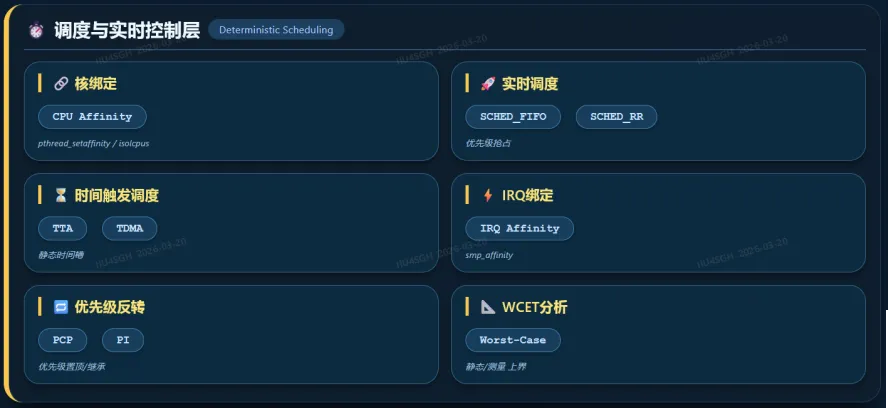

2.1 CPU层：核绑定与实时调度（基础但不充分）

这确实是基础。目标：避免任务被抢占或迁移，我们通过 sched_setaffinity 把任务钉死在核心上，用 SCHED_FIFO 赋予它实时优先级，甚至用内核启动参数 isolcpus 把某些核心完全隔离出来，只运行指定任务。

为避免优先级反转问题，需要引入 PCP（优先级天花板协议）或 PI（优先级继承机制），确保高优先级任务不会被低优先级任务间接阻塞。

核心技术：

• sched_setaffinity

• SCHED_FIFO / SCHED_RR

• isolcpus / cpuset

作用：

• 降低上下文切换

• 提升响应优先级

• 固定执行位置，防止缓存失效

局限性：即使绑核，系统仍然可能抖动（原因在下面几层），因为它控制不了共享资源。

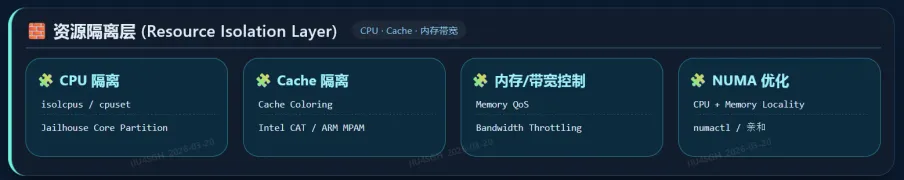

2.2 Cache层：缓存隔离（决定实时性的关键因素）

这是很多工程师容易忽略的“性能黑洞”。

问题核心：现代多核SoC的最后一级缓存（LLC）通常是共享的。一个核心上的任务，会悄无声息地把另一个核心上关键任务的缓存数据“挤出去”。这导致关键任务每次运行时，都面临“缓存冷启动”，延迟剧烈抖动。

CPU 多级缓存基础知识补充

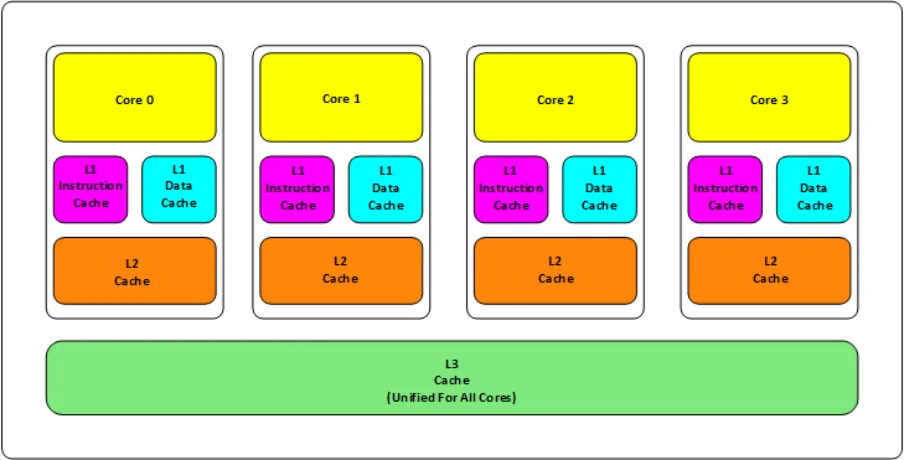

现代 CPU 普遍采用多核架构与多级缓存设计，早期处理器多为两级缓存（L1、L2），新款处理器则普遍升级为三级缓存（L1、L2、L3），整体存储体系遵循离核心越近、速度越快、容量越小的设计原则。如下图所示：

缓存结构与分工

• L1 缓存：分为指令缓存与数据缓存，是最靠近运算核心的高速缓存，每个 CPU 核心独立拥有。

• L2 缓存：不区分指令与数据，同样为每个核心独占，容量与速度介于 L1 和 L3 之间。

• L3 缓存：不区分指令与数据，由所有 CPU 核心共享，容量最大、速度相对最慢。

访问速度对比（以 CPU 时钟周期为单位）

• L1 缓存：约 4 个时钟周期

• L2 缓存：约 11 个时钟周期

• L3 缓存：约 39 个时钟周期

• 内存（RAM）：约 107 个时钟周期

可见 L1 缓存的访问速度约是内存的 27 倍，但容量差异悬殊：L1、L2 多为KB 级，L3 则达到MB 级。缓存之后依次为系统内存、硬盘等存储设备，速度逐级下降、容量逐级增大。

为什么要设计三级缓存？以及由此带来的核心问题

CPU 采用三级缓存架构，本质是在速度、容量、物理实现、多核协同之间做综合权衡，并非单纯追求更快或更大。

一、为什么要分成 L1 / L2 / L3 三层？

1. 物理限制：速度与容量天生矛盾

想要更大容量，就需要更多晶体管，不仅会增大芯片面积，更关键的是信号传输路径变长、延迟上升。访问速度和电路距离强相关，离计算核心越远，速度越慢。大容量高速缓存从物理上就无法实现。

2. 多核场景下的协同与同步成本

多核架构中，多个核心会同时访问、修改数据，缓存越大、共享越复杂，数据同步开销就越高。

同时，缓存与内存速度差距极大，如果只用一级缓存，要么容量太小频繁失效，要么太大速度跟不上。多级缓存可以用小容量极速缓存 + 中容量高速缓存 + 大容量共享缓存的组合，最大化整体吞吐。

这个世界永远是平衡的，一面变得有多光鲜，另一面也会变得有多黑暗。

3. 工程上的折中艺术

技术世界永远是权衡：速度上去了，容量就要妥协；容量做大了，速度必然下降。多级缓存就是在这对矛盾里找到最优平衡点。

二、多级缓存带来的两大关键问题

更多层级、更多副本，必然引入新的复杂度，最核心的是两个问题：

1. 缓存命中率

数据是否刚好在缓存里，直接决定访问速度。命中率越低，CPU 越要去慢速内存取数，性能急剧下降。

2. 缓存一致性（多核下尤为复杂）

多个核心各自有独立 L1/L2，同一份数据可能在多处缓存中存在副本。一旦某个核心修改数据，其他副本必须同步更新或失效，否则会出现数据不一致。

多核缓存一致性，本质和分布式系统多节点数据同步非常相似。

三、先理解一个基础概念：Cache Line

CPU 不会以单个字节为单位从内存加载数据，效率太低。它会整块批量读取，这个最小读取单位就叫 Cache Line。

• 主流 CPU 通常为 64 字节

• 部分架构使用 32 字节或 128 字节

• 64 字节相当于 16 个 32 位整数

举例：如果 L1 缓存大小为 32KB：32KB = 32768 字节

32768 / 64 = 512 个 Cache Line

也就是说，这片 L1 缓存被划分为 512 个槽位，数据只能以整行的形式载入。

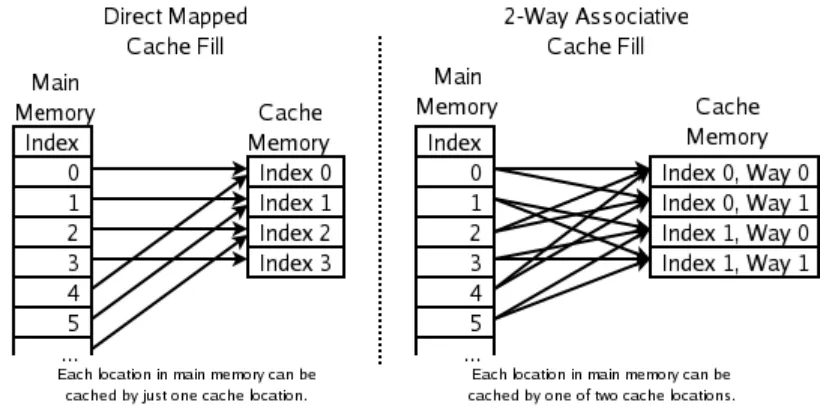

四、内存地址与缓存的映射策略（CPU Associativity）

缓存远小于内存，同一块内存数据不可能同时存在所有位置，因此需要一套映射规则，决定内存数据应该放到缓存的哪个位置。

1. 全相联映射（Full Associativity）

• 内存数据块可以放到任意一个 Cache Line中。

• 优点：灵活，冲突少，空间利用率高。

• 缺点：查找时要遍历所有 Cache Line，复杂度 O (n)，硬件实现成本高、速度慢。

2. 直接映射（Direct Mapped）

类似最简单的哈希表，用取模方式定位：

缓存索引 = 内存地址 mod 缓存行数

举例：L1 有 512 个 Cache Line，则

地址 mod 512 就能直接算出对应 Cache Line 位置。

• 优点：查找极快，硬件简单。

• 缺点：冲突严重。如果多个频繁访问的地址刚好映射到同一条 Cache Line，就会频繁失效、性能暴跌。

3. N 路组相联映射（N-Way Set Associativity）

为兼顾前两种方案的优缺点，现代 CPU 普遍采用此方案：

(1) 先把缓存分成若干组（Set），每组包含 N 个 Cache Line，称为 “N 路”。

(2) 通过地址哈希先定位到对应的组。

(3) 再在这一组内的 N 个 Cache Line 中查找。

这样既降低了搜索开销，又大幅减少冲突，是速度、成本、命中率之间最成熟的折中方案。

扯远了，咱们把话题再拉回来。

核心问题：多核系统中，Cache是共享的， 干扰不可避免。

即使任务固定在核心上，其他核心仍然可能污染LLC，cache miss导致延迟不可预测

工程常见解法：缓存着色（Cache Coloring）与硬件分区想象一下，如果把Cache比作一个有很多行（Set）的书架。默认情况下，所有程序的书都可以随意放在任何一行。缓存着色技术，就是通过软件手段，控制物理内存页映射到Cache的哪一行。这样，我们可以把关键任务的书，只放在书架的前几行，而其他任务的书只能放在后几行，物理上隔离。

一段对话：

A: “这听起来很底层，实现起来难吗？”

B: “确实需要内核或BSP（板级支持包）层面的支持。但带来的收益是巨大的——关键任务的延迟抖动可以减少30%到70%。像一些高性能实时系统，已经在用类似技术。新一代ARM芯片的MPAM（内存系统资源分区与监控）功能，更是直接在硬件层面支持这种分区，让隔离更干净、配置更简单。”

2.3 内存与NoC层：带宽与访问控制（隐形瓶颈）

典型场景：你监控到CPU负载很低，但控制任务就是偶尔“卡顿”。查了半天，发现是AI加速器正在通过DMA（直接内存访问）大量搬运数据，把内存带宽吃满了。你的控制任务虽然CPU有空，但等不到内存数据，只能干等。

这就是内存带宽和片内网络（NoC，Network-on-Chip）争用带来的问题。

工程解法：带宽控制与QoS

我们需要给关键任务开辟一条“高速公路专用道”。

1) 内存带宽控制：利用 resctrl（Linux内核的资源控制接口）、cgroup 等机制，限制非关键任务（如AI推理、日志记录）可以使用的最大内存带宽。

2) QoS机制：现代SoC（如ARM系列）内部有总线仲裁器。通过配置ARM QoS扩展，我们可以给关键事务（如控制CPU的访存请求）更高的优先级，确保它永远能插队先行。

关键价值

• 避免突发延迟

• 保证关键任务带宽

2.4 中断层：IRQ调度（最容易翻车的点）

IRQ 的全称是 Interrupt Request，即中断请求。

在自动驾驶 ECU 的确定性调度体系中，中断层是造成系统抖动的关键来源之一。IRQ 是硬件向 CPU 发出的信号，用于通知某个事件（如传感器数据到达、定时器超时）需要立即处理。如果不加控制，频繁或高优先级的中断会随时打断关键实时任务的执行，导致延迟不可预测。

你是否遇到过：CAN总线突然涌入大量报文，触发的中断直接把正在执行的控制任务给打断了？如：摄像头中断打断控制任务，CAN中断导致刹车延迟。这就是中断带来的不确定性。

工程解法：中断隔离与线程化

• 中断绑定（IRQ Affinity）：把高频率、非关键的中断（比如某个不太重要的传感器）统统赶到专门的“中断处理核心”上去，不让它们打扰关键任务。

• 中断线程化（Threaded IRQ）：将中断处理程序的下半部（耗时的处理逻辑）变成一个内核线程。这样，这个线程就可以被调度器管理，你可以给它设置优先级，甚至像普通任务一样进行绑核。核心思想是：把不可控的“硬件打断”，转化为可控的“软件调度”。

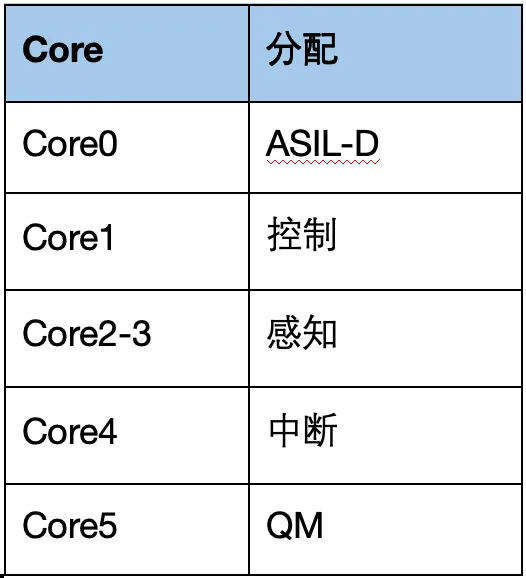

一个典型的分区策略：

按核心功能分区 + 中断集中管理的思路，把不同任务和中断精准分配到不同 CPU 核心，互不干扰：

1) Core 0-1 作为安全岛

只负责最高安全等级的制动、转向等 ASIL-D 控制任务，关闭一切非必要中断，保证安全功能绝对稳定可靠。

2) Core 2-3 负责感知计算

专门处理摄像头、激光雷达数据和 AI 推理，同时承接这些传感器相关的中断，让感知和计算在同一组核心内闭环运行。

3) Core 4 作为专职管家

统一接管 CAN、以太网等所有外设中断，避免各类外设中断去打扰安全核心和感知核心，保证关键业务不被频繁打断。

4) Core 5...及以后核心负责娱乐系统

运行类 Linux等非实时系统，处理车机、人机交互等对实时性要求不高的应用。

2.5 系统层：混合关键级 + 虚拟化隔离（决定上限）

这是从“调度优化”到“系统架构”的跃迁。

当我们把CPU、Cache、内存、中断都做到极致后，如果还想更进一步，或者要满足严格的功能安全要求（如ISO 26262的免于干扰，FFI，Freedom From Interference），就需要从“逻辑隔离”走向“物理隔离”。

为什么需要？

因为：Linux本质上不是确定性系统

工程解法：混合关键级系统 + 虚拟化

这是从“优化”到“架构”的质变。

• 方案A：Hypervisor强隔离（如Jailhouse、Xen、QNX Hypervisor）

         在硬件之上运行一个轻量级的虚拟机监视器。它将物理核心、内存区域、外设静态分区，分配给不同的虚拟机。一个虚拟机里跑的Linux即使崩溃了，也影响不到旁边虚拟机里跑的实时操作系统（RTOS）。Jailhouse这种静态分区Hypervisor，更是把“隔离”做到了极致，非常适合安全场景。

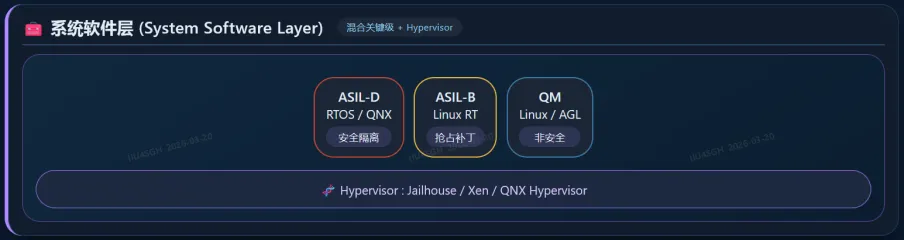

• 方案B：Mixed-Criticality架构

  在一个芯片上，同时运行多个系统：

  • ASIL-D (最高安全等级)：运行在独立的RTOS分区上，执行制动、转向。

  • ASIL-B (中等安全等级)：运行在Linux RT（实时Linux）分区，执行部分规划控制。

  • QM (无安全等级)：运行在普通Linux分区，执行信息娱乐、OTA升级。

这样，不同安全等级的任务，从一开始就生活在不同的“物理世界”里，从根本上消除了干扰的可能。

本质提升

• 从“尽量不干扰” → “物理隔离”

• 满足ISO 26262 FFI要求

03 关键进阶技术

3.1 时间触发调度（Time-Triggered）

区别于传统事件触发/优先级调度的“资源竞争模式”，时间触发调度采用全局时序预规划机制，任务执行时刻、时长、通信周期均提前固化，无需抢占资源即可保障时序确定性，彻底规避优先级反转、调度抖动等问题。

不同于优先级调度：任务执行时间是“提前规划”的，而不是“竞争得来的”

核心技术落地：

• TTA（时间触发架构）：构建全局统一时钟，实现任务、中断、通信的全链路时序同步

• TDMA时分多址调度：按固定时隙分配资源，杜绝多任务并发争抢带宽

• TSN（802.1Qbv）：车载时间敏感网络，将时间触发机制延伸至车内通信，实现ECU间端到端确定性传输

3.2 WCET最坏执行时间分析

自动驾驶必须回答一个问题：最坏情况下，这个任务多久能完成？

工程化分析方法：

• 静态时序分析：依托aiT等专业工具，无需实车运行即可完成代码级时序建模

• 全路径覆盖分析：遍历任务所有执行分支，锁定最长执行路径

• 缓存行为精准建模：结合Cache隔离策略，消除缓存抖动对执行时间的干扰

典型应用场景：制动控制、转向控制等硬实时任务，严格限定<1ms响应阈值，无任何超时容错空间。

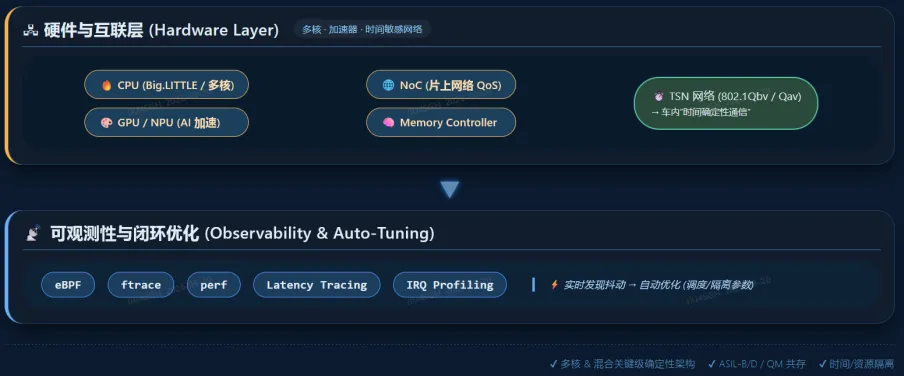

3.3 基于eBPF的可观测性诊断：从经验调优到数据驱动排障

传统调度问题排查依赖“经验猜测”，偶发抖动、延迟超标难以复现定位；而eBPF无侵入式实时诊断，可直接抓取内核级调度数据，实现问题根因的精准定位，大幅提升调试效率。

核心诊断能力：

• 实时追踪任务调度延迟、上下文切换耗时，定位抢占瓶颈

• 精准分析IRQ中断干扰，识别打断关键任务的外设中断源

• 完整捕获任务抢占链，还原延迟发生的全流程

工程价值：实现调度优化从“盲调”到“数据驱动”，快速定位偶发问题，缩短调试周期。

3.4 NUMA与拓扑感知调度

高阶自动驾驶采用多核异构NUMA架构SoC，不同CPU Cluster、内存节点存在物理访问延迟差异，若忽略硬件拓扑盲目调度，会大幅增加访存延迟、引发性能抖动。

核心优化策略：

• CPU-内存就近绑定：将任务绑定至同NUMA节点的CPU与内存，降低跨节点访存延迟

• 拓扑感知智能调度：感知SoC Cluster、Cache层级、总线拓扑，动态分配最优执行资源

适配高端车规SoC的多核架构，最大化硬件性能，同时保障实时性。

3.5 AI智能调度：下一代确定性调度的演进方向

传统调度依赖固定规则，难以适配自动驾驶复杂多变的场景负载；AI调度实现从规则驱动到数据驱动的跃迁，兼顾确定性与资源利用率，适配高阶自动驾驶的动态需求。

核心能力布局：

• 场景化负载预测：基于路况、感知负载预判算力需求，提前分配资源

• 动态任务迁移：在不破坏确定性的前提下，平衡多核负载，提升硬件利用率

• 自适应优先级调控：根据场景风险等级，动态调整任务优先级，兼顾安全与效率

04 工程落地：

从理论到实践的“四步法”

理论讲完，我们来点实在的。如何在自己的项目里一步步落地这套体系？

Step 1：任务分级与关键性分析

别急着动手写代码，先坐下来，把车上所有任务列个清单，贴上标签：

• 硬实时 (几毫秒级)：制动控制、转向控制、气囊触发。失败意味着伤亡。

• 软实时 (几十毫秒级)：感知融合、轨迹规划、V2V通信。失败意味着功能降级或体验差。

• 非实时 (秒级以上)：UI、日志存储、远程诊断、仪表盘显示。失败可以容忍。

Step 2：核心分区与资源规划

根据任务分级，规划你的多核SoC。

• 保留核心：为硬实时任务预留专用核心。可以考虑使用 isolcpus 或 cpuset 将这些核心从Linux通用调度器中隔离出来。

• 分区规划：参考上面“中断层”的分区策略，为不同类型任务规划核心归属。

Step 3：逐层资源隔离与配置

按照我们讲的五层模型，一层一层往上“加固”：

1. CPU：用 sched_setaffinity 绑核。

2. Cache：调研你的SoC是否支持MPAM或能否实现缓存着色。与BSP或芯片原厂沟通，寻求支持。

3. 内存：使用 cgroup 的 memory 控制器限制非关键任务的内存使用量；使用 resctrl 限制其内存带宽（如果硬件支持）。

4. 中断：将关键核心的中断亲和性设置为0（不处理中断），将非核心中断绑定到指定核心，并为关键的中断处理线程设置高实时优先级。

5. 系统：评估是否需要引入Hypervisor。如果安全要求极高，或者需要在单芯片上混合多个操作系统，这是必选项。

Step 4：验证与观测——用数据说话

所有配置完成后，必须验证效果。不能靠“感觉良好”，要靠数据。

• latency tracing：使用 ftrace、perf 或更强大的 eBPF 工具，实时追踪关键任务的调度延迟、抢占次数、运行时间分布。eBPF可以让你像“上帝视角”一样，看到任务为何被延迟，是被谁抢占了，还是等内存等了多久。

• 压力测试：在系统满负载（CPU、内存、IO全速运行）的情况下，反复测试关键任务的响应时间，观察其最坏情况执行时间（WCET）验证是否仍在容忍范围内。

• 故障注入：故意让非关键任务崩溃、让内存带宽爆满，看是否真的如设计一样，不影响关键任务。

05 典型问题复盘

(那些年我们踩过的坑）

问题1：我已经绑核了，为什么关键任务还是抖得厉害？

可能原因：Cache污染 / 内存争用

诊断：查Cache！大概率是共享缓存被其他核心的任务污染了。用性能计数器（perf stat -e cache-misses）看看你的关键任务绑核后的缓存缺失率是不是异常高。如果是，就需要引入缓存隔离技术。

问题2：CPU利用率不到一半，系统却偶发卡顿？

可能原因：Memory bottleneck

诊断：查内存带宽！用 perf 或者芯片提供的性能监测单元（PMU）工具，看看内存控制器带宽是否被某些非关键任务（如大量数据拷贝的AI任务）长时间占满。解决方案就是上内存带宽限制。

问题3：为什么系统跑着跑着，偶尔会出现一次巨大的延迟尖峰？

可能原因：IRQ打断

诊断：查中断！很可能是一次突发的网络风暴或CAN总线事件，触发了大量中断，打断了一切。检查 /proc/interrupts，看看哪个中断在关键核心上计数暴增。解决方案是把中断都赶走。

问题4：我感觉系统不稳定，但就是复现不了，也定位不到？

可能原因：缺乏隔离 (需要Hypervisor）

诊断：这是最棘手的情况。问题可能源于多方面的偶发耦合。如果预算和时间允许，可能需要考虑架构升级。从“尽力而为”的Linux调度，迁移到像 Jailhouse 这样的静态分区Hypervisor，通过硬件级别的强制隔离，从根本上斩断所有不确定性的来源。

06 未来已来：从调度优化到

“确定性操作系统”

展望未来，自动驾驶正在发生一个根本性转变：对确定性的追求不会止步。

1. 从CPU调度 → 全栈确定性控制

控制范围必然会从CPU，扩展到Cache、内存、NoC、中断，乃至车内的网络（如时间敏感网络TSN）。未来的架构师，需要具备全栈资源视角。

2. 从静态策略 → 动态智能调度

静态的绑核分区是基础，但可能不是最高效的。未来，我们可能会看到 AI辅助的调度器。它能实时预测任务负载和资源争抢情况，动态调整任务优先级、甚至进行预测性的任务迁移和资源再分配，实现“自动驾驶”的调度系统。

3. 从单ECU → 整车时间系统

自动驾驶不是一个ECU的战斗。基于 TSN 的整车级时间同步将成为标配。所有ECU都同步到一个全局时间，任务按事先规划好的“时间触发”时刻表精确执行，整个车辆变成一个像交响乐团一样高度协同的确定性系统。

07 总 结

自动驾驶系统的终极竞争，表面上看是算力的竞争，深一层看是算法的竞争，但归根结底，是“确定性能力”的竞争——即在任何情况下，都能在确切的时间内，给出确切的结果。

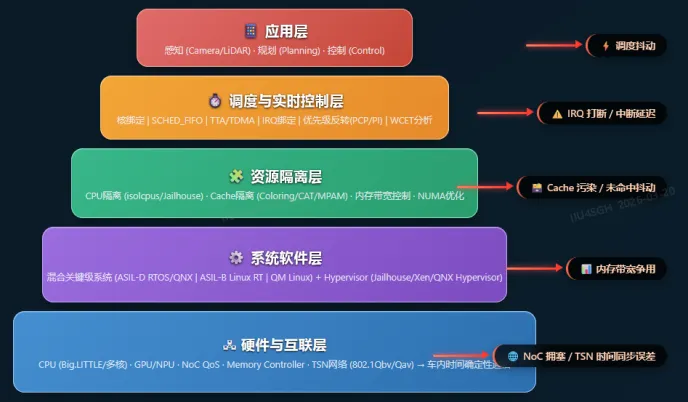

自动驾驶 ECU 确定性架构金字塔 + 干扰路径图

核绑定和优先级调度，是我们对抗不确定性的第一件武器，也是最重要的一件，但它绝不是唯一的一件。真正决定系统上限的是：

• Cache是否可控

• 内存是否可控

• 中断是否可控

• 时间是否可预测

当你下次再面对那个“偶发的2毫秒延迟”时，希望你能想起这座五层金字塔，从一个更全面、更系统的高度去审视问题。

从“调度优化”到“系统级隔离”，再到“软件定义实时系统”，这条路没有尽头。但每向前一步，我们离那个真正安全、可靠、可控的自动驾驶未来，就更近了一步。
