摘要

随着智能汽车越来越“网联化”，车载 ECU 间的通信安全成了重中之重。AUTOSAR 架构里有三个常被搞混的安全机制：TLS/DTLS、E2E 保护、 SecOC 。它们不是“二选一”的竞争对手，而是从不同维度守护通信安全的“三剑客”。 TLS/DTLS 聚焦 IP 网络的传输通道安全，提供加密与双向身份认证； E2E 保护则是轻量级的应用层数据完整性检测方案，主打功能安全场景； SecOC 基于对称加密 MAC 机制，专为 CAN/LIN 等传统总线设计，保障报文级安全。今天就用大白话拆解它们的本质，帮你快速分清该用在哪、怎么组合。

01 核心定义与技术目标

1.1 TLS/DTLS、E2E、SecOC 最核心的区别是什么？

核心区别在 保护层级和保护对象 ：

• TLS/DTLS 在传输层，保护“整个通道的数据流”（比如从 A ECU 到 B ECU 的所有 UDP 包）；
• E2E 在应用层，保护“单个应用数据单元”（比如一个制动信号）；
• SecOC 在数据链路层，保护“单条总线报文”（比如一帧 CAN 数据）。

简单说：TLS 护“路”，SecOC 护“车”，E2E 护“货”。

1.2 TLS/DTLS 守护“通信通道（Communication Channel）”的传输层安全屏障

你可以把 TLS/DTLS 理解成“专属押运隧道”——只要数据进了这条隧道，从起点到终点全程加密，中间经过网关、路由器都看不到内容。

• 保护对象 ： 整个“传输通道”（比如车载以太网的 TCP/UDP 连接），不管里面传的是诊断数据还是 OTA 升级包，全给裹上加密层。
• 怎么保护： 先通过“握手”交换证书、协商密钥，再用 AES 等算法加密数据，同时用 MAC 校验防篡改，还能验证双方身份（比如确认是真的车云服务器）。
• 用在哪： 车云通信、跨域以太网传输（比如智能驾驶域→座舱域）、DoIP 诊断，尤其适合需要“机密性”的场景（比如传用户隐私数据）。
• 小区别： TLS 基于 TCP（可靠但实时性一般），DTLS 基于 UDP（适合音视频、车载信号等实时场景），AUTOSAR Adaptive 平台原生支持它。

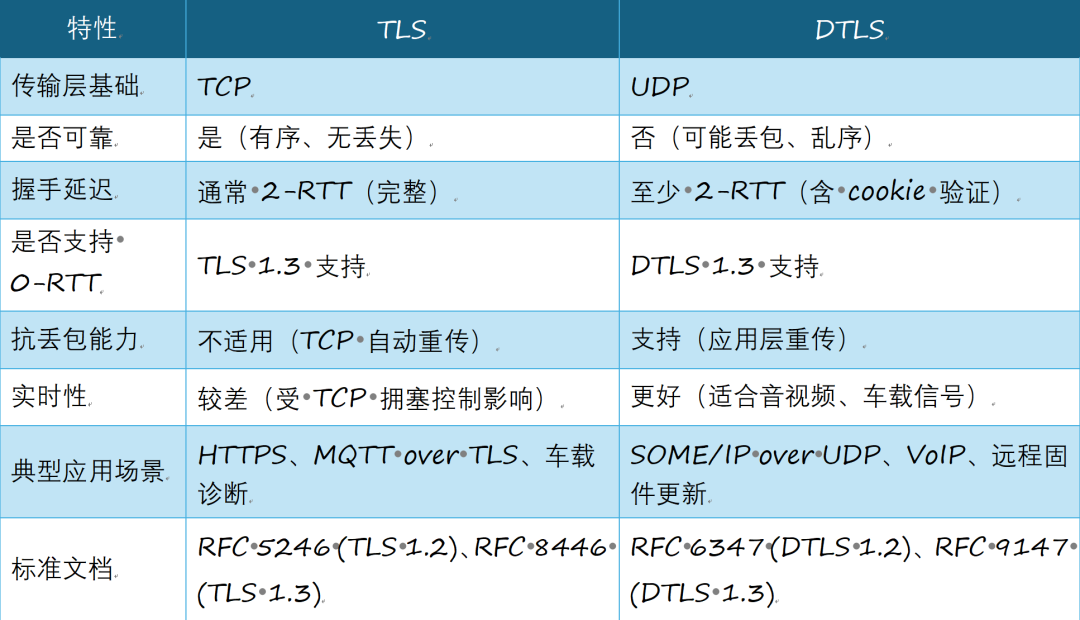

TLS 与 DTLS 关键特性对比

典型应用示例：

• DoIP over TLS（诊断通信）
• SOME/IP over TLS（Adaptive Platform 外部通信）

1.3 E2E 保护：聚焦“应用数据”的端到端完整性校验

E2E（End-to-End Protection）的核心是“从发送端应用到接收端应用，全程盯紧数据本身”，它不像 TLS 那样加密通道，而是给数据贴个“防伪封条”。

• 保护对象： 单个“应用数据单元”（比如制动踏板位置、车速信号），哪怕数据跨多个帧传输，也能盯到底。
• 怎么保护： 不用密钥，靠公开的 CRC 校验码（类似数据 “指纹”）+ 计数器（防重复、防丢包）。发送端算好 CRC 跟数据一起发，接收端再算一次比对，不一样就判定数据被改了。
• 用在哪： 安全关键场景！比如制动指令、雷达数据——这些场景不一定要“加密”，但必须确保数据“没被篡改、没传错”，而且它跟底层网络无关，CAN、以太网都能用，AUTOSAR Classic 和 Adaptive 平台都支持。

典型应用示例：

• E2E Profile 2：适用于周期性信号（如制动踏板位置数据）
• E2E Profile 4：适配多发送方场景（如多路冗余数据传输）

1.4 SecOC 保护“单个通信报文（Message / PDU）”

SecOC 是专为 CAN、LIN 这类传统车载总线设计的“轻量级保镖”，聚焦 “单条报文” 的真实性，相当于给每帧报文发一张“门禁卡”。

• 保护对象： 单帧总线报文（比如 CAN 帧、以太网帧），每次发报文都要带一张“卡”——MAC（消息认证码）+ 新鲜度值（类似动态密码）。
• 怎么保护： 靠对称密钥（比如 AES-CMAC 算法）生成 MAC，再用“新鲜度值”防重放攻击（接收端会检查新报文的新鲜度值是否比上一次大，防止黑客重复发送旧报文）。它不加密数据，只认“这帧报文是不是真的从合法 ECU 发的”。
• 用在哪： 车内 ECU 间的总线通信（比如车身控制 ECU 发门锁指令），AUTOSAR Classic 平台的 PduR 层直接集成，适合低带宽、高实时性的传统总线场景。

SecOC（Secure Onboard Communication）是 AUTOSAR 标准定义的车载内部通信安全机制，工作在 PDU（Protocol Data Unit，协议数据单元）级别，专为车内 ECU 间通信设计。其模块集成于 AUTOSAR BSW 层的 PduR（Protocol Data Unit Router，协议数据单元路由器），通过对称加密算法生成消息认证码（MAC），并附加新鲜度值（Freshness Value），确保报文的真实性与完整性。

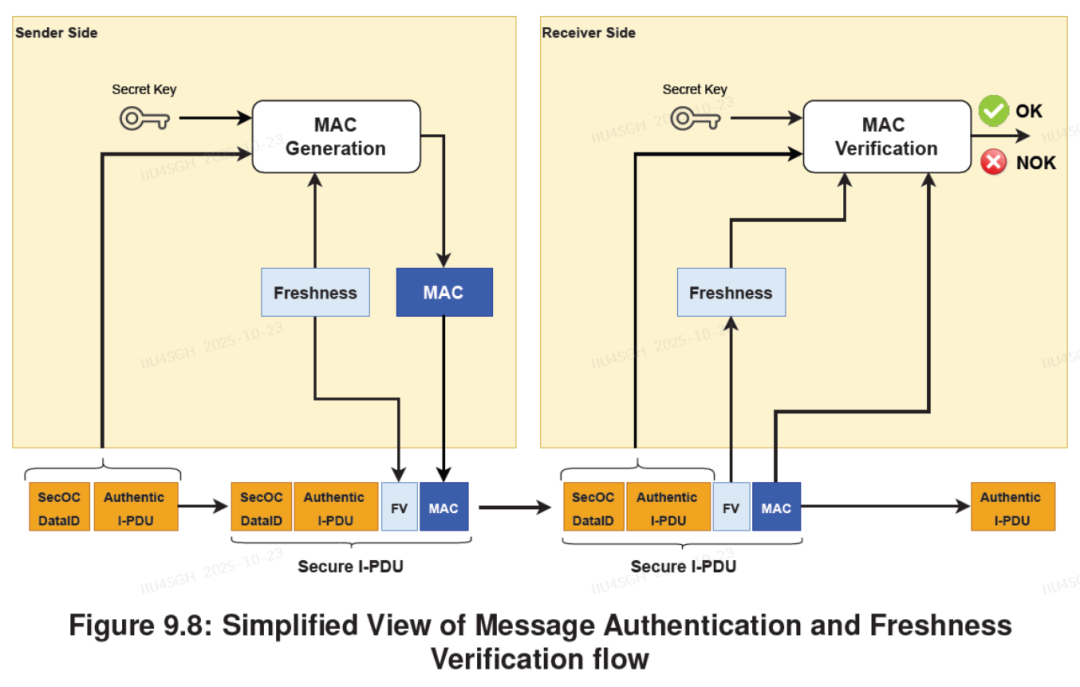

典型工作流程

发送端：

1. SecOC 需要发送一条保护消息
2. 调用Fm_GetCurrentFreshness()获取当前值（在 AUTOSAR 架构中，Freshness Value 由 Fm 模块（Freshness Manager）提供）
3. 基于密钥Key + Data + Freshness值计算MAC
4. 拼接“原始数据 + 8字节新鲜度值 + 8字节截断 MAC”形成安全PDU并发送
5. 发送成功后，Freshness Manager 内部递增计数器；
6. 系统关机时，通过 NvM 模块将当前计数器值保存至 EEPROM

接收端：

1. 接收安全 PDU（含数据、接收方新鲜度值与 MAC）；
2. 调用本地 Freshness Manager 获取基准新鲜度值；（接收方也有自己的Fm模块）
3. 校验接收方新鲜度值是否大于本地值（防范重放攻击）；
4. 重新计算 MAC 并与接收值比对；
5. 校验通过后，更新本地新鲜度值。

典型应用示例：

• CAN/以太网报文认证
• SOME/IP 安全通信（基于 SecOC 机制实现）

SecOC 的“新鲜度值”到底有什么用？

主要用来防“重放攻击”——黑客可能截获一帧合法的 CAN 报文（比如“解锁车门”），之后重复发送这帧报文试图破解。新鲜度值是个递增的计数器（由 AUTOSAR 的 Freshness Manager 模块管理）：发送端每次发报文，新鲜度值 + 1；接收端会保存上一次的新鲜度值，只有新报文的新鲜度值“大于”本地值，才会通过校验。这样黑客截获的旧报文，因为新鲜度值小，会被直接拒绝。

02 核心区别：层级、范围与实现

生动类比理解三者边界

假设需从北京（ECU A）向上海（ECU C）寄送机密文件，中途经武汉（网关 ECU B）转运：

• TLS/DTLS：相当于在北京与上海间搭建专属装甲押运隧道，文件在隧道内全程加密，武汉转运点无法查看或篡改内容，但隧道被破坏后防护即失效。
• SecOC：定义保险箱的制造标准，明确封条材料（MAC 算法）、序列号生成规则（新鲜值管理），确保方案适配繁忙的物流系统（CAN 总线）。
• E2E 保护：将文件放入带防拆封条与唯一序列号的保险箱，武汉转运点仅能搬运无法开启，接收方通过验证封条与序列号确认文件真实性。

简单说：TLS/DTLS 护“路”，SecOC 护“车”，E2E 护“货”。

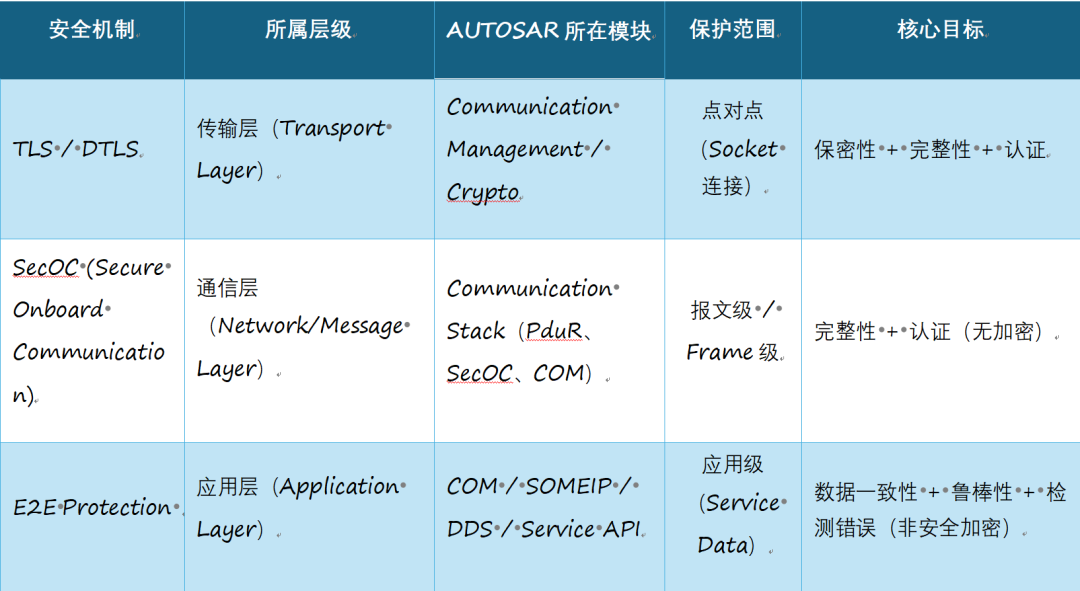

关键维度对比表

03核心联系：

互补协同的安全体系

三者并非替代关系，而是从不同维度构建车载安全防线，实际场景中常组合使用，形成“纵深防护”格局。

1. 安全目标的互补性

• 机密性：仅TLS/DTLS提供数据加密，适配用户隐私数据、OTA 密钥等敏感信息传输；E2E 与 SecOC 不加密，专注完整性保障，适合制动指令等无需机密性但需高可靠性的控制信号（加密会增加延迟）。
• 完整性：三者均保障完整性，但范围各有侧重——TLS/DTLS 保障“通道内”数据完整，E2E 保障“应用全程”完整，SecOC 保障“总线内”消息完整。例如：制动指令传输需经过“SecOC（CAN 总线防篡改）→TLS/DTLS（以太网传输防篡改）→E2E（应用层全程防篡改）” 的三层校验，全面保障安全。

2. 场景适配的协同性

• 跨域以太网通信：智能驾驶域 ECU 向制动 ECU 发送控制指令时，TLS/DTLS 加密传输通道防范窃听，E2E 保护附加校验信息确保指令从应用层到应用层未被篡改，实现“机密 + 可靠”双重保障。
• 混合总线场景：车身控制 ECU 通过 CAN 总线发送门锁指令（SecOC 保障 CAN 帧完整），同时通过以太网同步状态至智能座舱（TLS 保障传输安全），E2E 保护确保状态数据在两个应用间的一致性。

3. 技术机制的关联性

• 密钥管理：三者均依赖安全密钥（TLS/DTLS 用证书私钥，E2E 与 SecOC 用对称密钥），且密钥需通过车载安全芯片（HSM，Hardware Security Module）管理，防范密钥泄露。
• 防重放机制：均通过“计数器”抵御重放攻击——TLS/DTLS 用序列号，E2E 用消息计数器，SecOC 用 MAC 计数器，核心逻辑均为检查计数器的递增连续性。

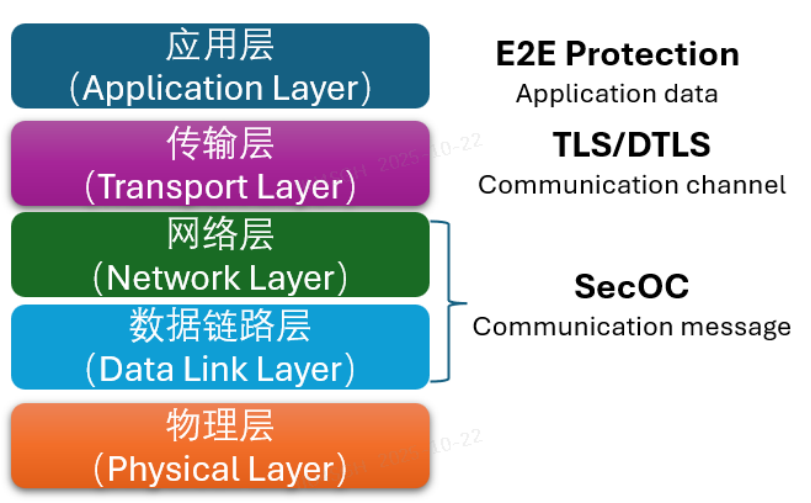

4. 三者定位概览

1) 层级对应关系：严格遵循车载通信栈从下到上的层级结构，清晰标注三者在通信栈中的定位：

• SecOC 位于数据链路层，聚焦底层总线帧/以太网帧的安全；

• TLS/DTLS 位于传输层，聚焦 TCP/UDP 传输通道的安全；
• E2E 位于应用层，聚焦端到端应用数据的安全。

2) 保护范围区分：通过箭头指向明确三者的保护对象，突出“通道→报文→应用数据”的递进关系：

• TLS/DTLS 保护“端点间的传输通道”，覆盖整个链路的传输过程；
• SecOC 保护“单条总线帧/以太网帧”，聚焦数据链路层的报文安全；
• E2E 保护“应用产生/消费的原始数据”，贯穿从发送端应用到接收端应用的全流程。

3) 核心动作标注：简洁说明三者的核心安全机制，体现功能差异（加密/认证/校验），与前文的技术分析形成呼应。

4) 总体规则：

• TLS/DTLS → 提供传输安全（加密+认证）
• SecOC → 保证消息真实性（MAC完整性）
• E2E → 检测应用数据一致性（非加密校验）

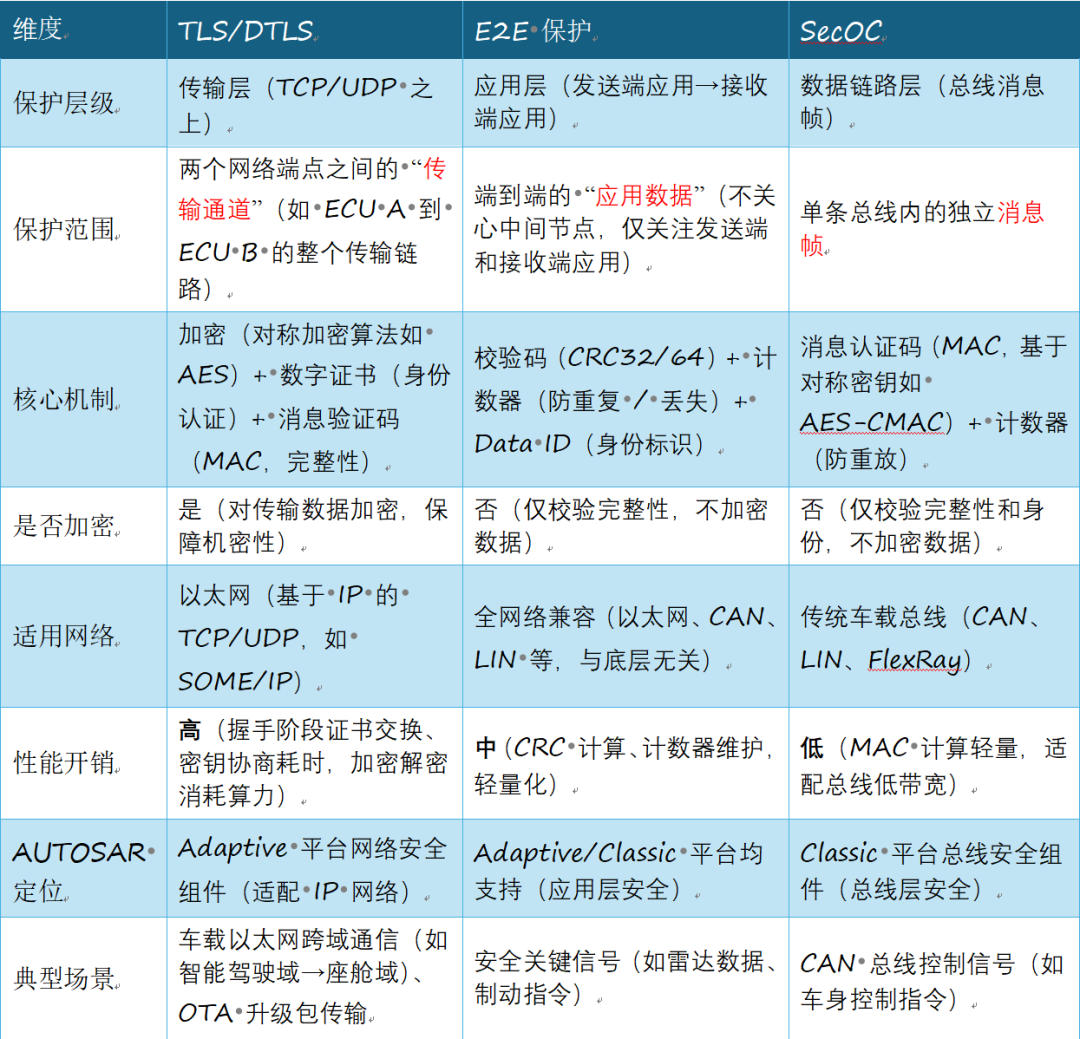

04 详细技术对比：

设计目标与实现方案

05 实战：不是“三选一”，

而是“组合拳”

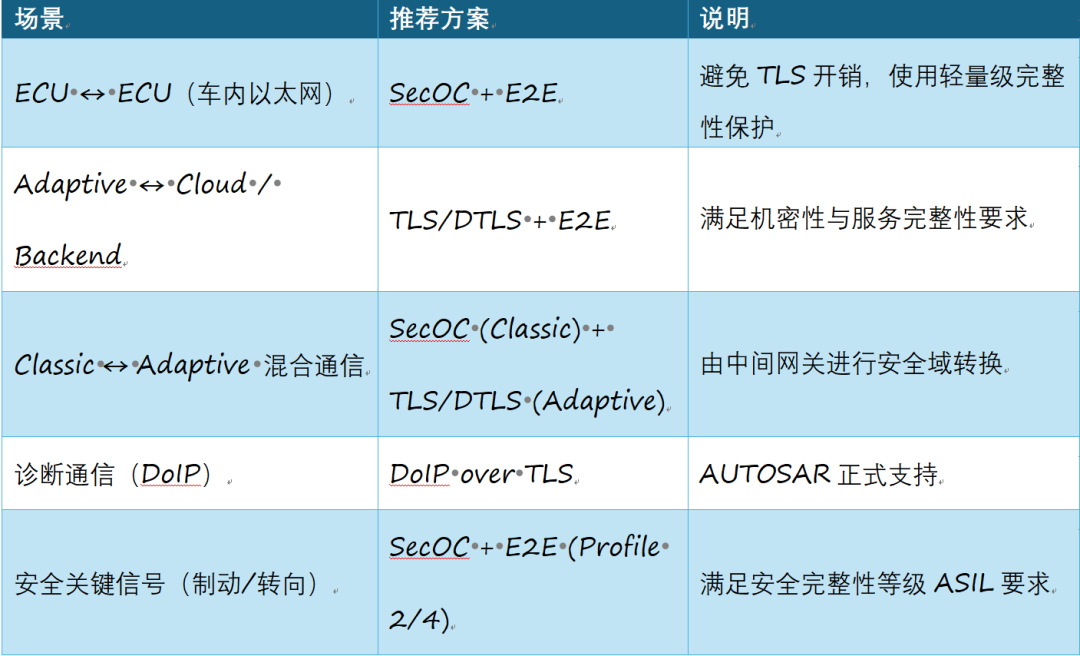

实际项目里，很少只用一种机制，而是靠它们的“组合拳”构建多层防护。结合通信类型、安全需求与实时性要求，三者的选型方案如下：

实操案例： 制动信号传输的三层防护设计

制动 ECU 向 ADAS ECU 发送“制动踏板位置（BrakePosition）”信号时，三层防护逻辑如下：

• 应用层：E2E 保护 BrakePosition 信号 + 计数器 + CRC，检测数据丢包、错序与错误篡改；
• 通信层：SecOC 校验报文负载 + 新鲜度值 + MAC，防范总线级篡改、伪造与重放攻击；
• 传输层：若经以太网传输，TLS/DTLS 加密整个连接通道，抵御窃听与中间人攻击。

三层防护下来，既防窃听、又防篡改、还防重放，完美覆盖安全风险。

06 总结与展望

TLS/DTLS、SecOC 与 E2E 保护在车载通信安全中形成了“通道 - 报文 - 应用”的三层防护体系：TLS/DTLS 守护 IP 网络的传输机密与身份认证，SecOC 保障传统总线的报文真实性，E2E 保护聚焦应用数据的全程一致性。三者功能互补、协同工作，共同应对车载场景的复杂安全威胁。

随着汽车智能化与网联化的深度发展，车载通信安全将面临更严峻的挑战，未来技术演进将聚焦四大方向：一是 TLS/DTLS、SecOC 与 E2E 的技术融合，实现更高效的多层防护；二是行业标准化进程加速，统一跨平台的安全接口；三是硬件安全支持增强，通过专用安全芯片降低软件开销；四是性能优化，在保障安全的同时满足车载场景的实时性要求。这三大机制作为车载安全的核心基石，将持续演进迭代，为智能网联汽车的安全出行保驾护航。
