现代汽车研发中，软件是车辆竞争力的核心，高端电动汽车代码量超1亿行，80%以上与电子系统相关。核心问题是如何在OEM、Tier 1、Tier 2间高效无歧义传递系统工作指令。传统用Excel、Word、邮件沟通的方式，存在沟通成本高、错误率高、追溯难的弊端。ARXML应运而生，它并非普通配置文件，而是AUTOSAR标准规定的汽车电子系统架构唯一官方语言。

本文将从工程师实际需求出发，解析ARXML核心内容，助力开发者快速上手。

ARXML不是工具的“配置文件”，而是系统的“唯一真相源”

很多开发者对ARXML存在误解，认为它是Vector、EB或ETAS工具生成的一个“配置文件”，为此感到困惑：为什么同一个工具，不同项目的ARXML文件结构千差万别？

核心洞见：ARXML = AUTOSAR Model + XML Serialization

ARXML的本质是AUTOSAR架构模型的“序列化”格式。它把抽象的系统架构——软件组件、ECU、通信、端口、数据类型——通过一套标准化的XML标签“翻译”成一个物理文件。

这套XML标签是严格遵循AUTOSAR标准定义的Schema的，不能随意更改。

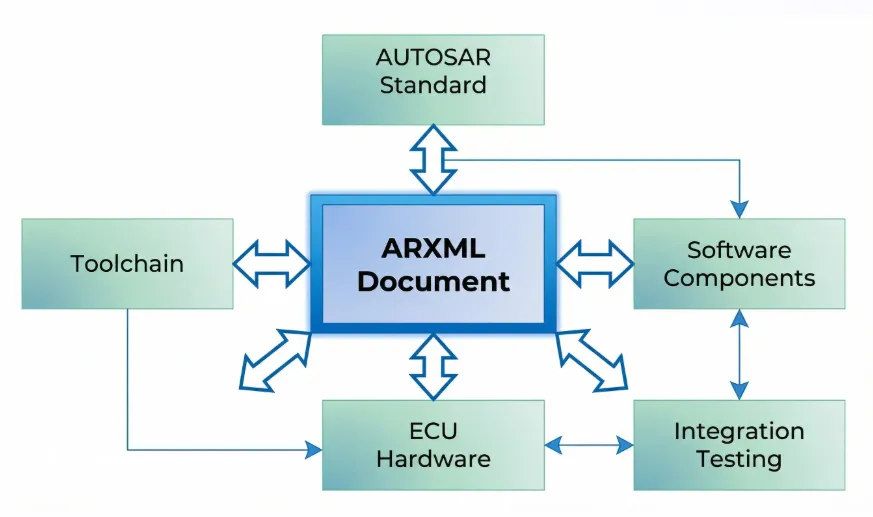

因此，ARXML文件的根本作用，是在所有参与方之间建立一个“单一事实源”（Single Source of Truth, SSoT）。

• 对于OEM：它定义了系统的整体架构、功能分配和通信需求。

• 对于Tier 1供应商：它是构建ECU软件的“设计规格书”。配置工具必须依赖ARXML来生成代码和配置。

• 对于测试工程师：它提供了测试用例所需的完整接口和数据模型。

• 对于集成工程师：它是分析总线负载、检查通信冲突、验证硬件资源分配的唯一依据。

开发者须知

• 你不能指望“看懂”所有ARXML文件。它是一个庞大的、分层的、动态的模型。你只需要关注与你当前工作相关的信息。

• “读懂ARXML”不等于“看懂XML文本”。任何正规工具（如DaVinci Developer、EB tresos Studio）都会提供图形化界面，将模型可视化，这才是你日常工作的主要界面。

• 不要试图在XML文本文件里做手动修改。修改应在工具中进行，工具会自动维护XML结构和语义，避免人为引入错误。

ARXML的底层结构与关键元素详解

ARXML文件是一个遵循特定Schema的XML文档。它的结构是高度分层的，每个层级都对应AUTOSAR标准中的一个模型包（Package）。

1. 顶级结构：AUTOSAR Root

所有ARXML文件都以一个<AUTOSAR>元素作为根节点开始。它包含两个最重要的属性：

• xsi:schemaLocation：指明了该文件所依据的AUTOSAR标准版本（如http://autosar.org/schema/r4.3.0）。

• xmlns:xsi和xmlns：定义了命名空间（Namespace），用于区分不同版本的标准。

2. 核心包（Packages）

在<AUTOSAR>下面，会包含多个<AR-PACKAGE>，每个包代表一个特定的模型域（Domain）。对于应用开发者而言，最相关的几个包是：

• SWC-Types: 定义所有软件组件（Software Component, SWC）的类型。这是应用软件逻辑的载体。

• ECU-Extracts: 包含部署在特定ECU上的所有模型元素的“快照”。它是位于“系统级”与“ECU级”之间的关键桥梁。

• Communication: 包含通信相关的所有定义，如信号（Signal）、PDU（Protocol Data Unit）、帧（Frame）、总线（Bus）等。

• DataType: 定义了所有基础数据类型和复合数据类型，如UINT8、INT32、Struct、Array等。

3. 核心元素解析

下面深入剖析几个对开发者至关重要的元素：

3.1 软件组件（SoftwareComponentType）

这是应用软件的最小单元。一个<SOFTWARE-COMPONENT-TYPE>包含：

• <SHORT-NAME>: 组件的短名称，如EngineControlSWC。

• <PORTS>: 组件的所有端口。端口是组件与外部世界交互的“接口”，分为发送端口（PROVIDED-PORT）和接收端口（REQUIRED-PORT）。

<SOFTWARE-COMPONENT-TYPE>
    <SHORT-NAME>EngineControlSWC</SHORT-NAME>
    <PORTS>
        <P-PORT>
            <SHORT-NAME>EngineSpeedOut</SHORT-NAME>
            <INTERFACE-REF DEST="SENDER-RECEIVER-INTERFACE">
/Interfaces/EngineSpeedInterface</INTERFACE-REF>
        </P-PORT>
        <R-PORT>
            <SHORT-NAME>ThrottleIn</SHORT-NAME>
            <INTERFACE-REF DEST="SENDER-RECEIVER-INTERFACE">
/Interfaces/ThrottleInterface</INTERFACE-REF>
        </R-PORT>
    </PORTS>
</SOFTWARE-COMPONENT-TYPE>

关键点在于<INTERFACE-REF>，它指向一个定义好的接口（Interface），这个接口才是真正定义了数据结构和语义的地方。

3.2 接口（Interface）

接口定义了端口之间传递的数据格式和语义。最常用的是Sender-Receiver Interface。它包含一个或多个<DATA-ELEMENT>，每个元素定义了一个数据项。

这里，EngineRPM是一个UINT16类型的数据。它描绘了“发送方在发送什么，接收方在接收什么”。

3.3 ECU Extract（ECU配置摘要）

这是开发中最常接触的包。它不是一个“真实”的ECU，而是一个包含该ECU上所有部署信息的模型快照。它包含了：

• 该ECU上所有被部署的软件组件（SWC）。

• 这些SWC的所有端口所连接的通信接口。

• 与通信相关的帧（Frames）、PDU、信号（Signals）的细节。

• 与底层驱动（BSW）模块（如Diag、Com、Rte）的配置。

3.4 通信配置（Com、PDU、Frame）

从应用层的接口，到物理层的CAN报文，ARXML精确地描述了这个映射过程。其核心流程为：

• Signal (信号): 定义了单个数据项（如EngineRPM），并赋予它最大值、最小值、单位、分辨率等物理属性。

• PDU (Protocol Data Unit，协议数据单元): 定义了如何将一个或多个信号“打包”进一个数据块。一个PDU可以包含多个信号，不同信号可以被“打包”到不同的PDU中。

• Frame (帧): 定义了如何将一个PDU“打包”进一个物理报文（如CAN报文），并指定报文的ID、周期、长度等物理属性。

开发者实战要点

• 不要过度关注“接口”本身。看接口是为了理解数据的“是什么”和“在哪里”。真正的“工作”是看这些接口在通信包中如何映射到具体的信号、PDU和帧。

• ECU Extract 是你的“工作台”。在工具中打开ECU Extract，你能看到该ECU上所有软件、所有通信、所有硬件资源的视图。这是排查通信问题、分析资源占用、验证部署方案的第一手资料。

开发者必知的ARXML使用实践

1. 如何在项目中定位信息

假设你需要知道“发动机转速信号EngineRPM”的传输周期。操作步骤如下：

1.全局搜索：在工具中（如DaVinci Developer）搜索EngineRPM。

2.定位到Signal：找到EngineRPM Signal的定义。

3.上溯到PDU：找到该Signal所属的PDU。

4.上溯到Frame：找到该PDU所属的Frame。

5.查看帧周期：Frame中通常有<CYCLE-TIME>字段，即为该信号的传输周期。

这个过程体现了AUTOSAR的“分层”和“追溯”思想。

2. 修改ARXML的正确方式

• 永远在图形化工具中进行修改。直接修改XML文本是极其危险的，很容易破坏结构或语义，导致工具无法识别。

• 遵循工具的“模型规则”。工具会自动校验你的修改是否符合AUTOSAR标准，例如，不能将一个无符号整数类型的数据赋给一个有符号整数类型的端口。

• 进行模型一致性检查（Check）。在完成修改后，务必运行工具的“Check”功能。它会检查模型中是否存在潜在的配置错误，如端口未连接、资源不足等。

3. 理解“部署图”（Deployment）

部署是将软件组件分配到物理ECU的过程。在ARXML中，它体现在<ECU-EXTRACT>中。通过部署图，你可以：

• 规划资源：查看某个ECU上部署了多少个SWC，占用了多少CPU和内存资源。

• 分析负载：查看该ECU上的通信负载（总线负载率），判断是否需要优化或调整。

• 进行版本管理：不同的车型或配置可能对应不同的部署方案。ARXML可以精确描述这些差异。

4. 与代码生成的联动

所有的代码生成工具（如DaVinci Configurator Pro, EB tresos Studio）的核心输入就是ARXML。你所做的每一个配置，最终都会转化为C代码。例如：

• 一个发送端口P-PORT会被生成为一个函数调用，如
  Rte_Write_EngineControlSWC_
  EngineSpeedOut_EngineRPM(value)。

• 一个接收端口R-PORT会被生成为一个函数调用，如
  Rte_Read_EngineControlSWC_
  ThrottleIn_Throttle(value)。

• 通信协议栈（Com、PduR）的配置会生成相应的配置表。

因此，理解ARXML，就是从源头理解你最终看到的那些C代码是如何生成的。
