随着汽车电子控制系统逐渐向集中化方向发展，软件的复杂度也在不断增加，芯片作为汽车电气化和智能化的核心载体，其重要性日益显著。

对于自动驾驶系统而言，其技术的实现依赖于对大量传感器数据的实时处理，需要采用深度学习，机器学习算法，保证这些数据在极短时间内进行处理和分析，以确保车辆能够做出及时且准确的决策。这不仅要求芯片具有超强的计算能力和高速数据处理能力，同时还需要低延迟和高可靠性，安全性，以确保驾驶安全。

我一直觉得，作为汽车研发工程师，不论从事系统还是软件开发，硬件或芯片的知识储备对于系统和软件的理解至关重要。尤其是当我们抛开表面，深入本质的时候，系统化的知识架构尤为重要。 为此，我特别开辟了一个新的汽车芯片系统系列文章，从基础的芯片内容入手，由浅入深地阐述汽车芯片相关的内容。

谈起汽车芯片或者汽车控制单元，很多朋友脑海中可能立刻会浮现出以下概念: CPU (Central Processing Unit)、MCU (Microcontroller Unit)、GPU (Graphics Processing Unit)、SOC (System on Chip)， SBC ( System Basis Chip ) 等等。

但它们到底有什么本质区别，各自的功能，架构以及应用场景有什么不同，所以借着芯片系列的开篇文章，今天首先给朋友们针对CPU，MCU，SBC这些基本的芯片概念进行阐述，剩余的GPU, SoC相关内容我们下篇再聊！

01 CPU与 冯诺依曼架构

谈起CPU (Central Processing Unit)，我们就不得不提起现代计算器设计的鼻祖，冯诺依曼架构（Von Neumann architecture），它是由数学家兼物理学家约翰·冯·诺依曼在20世纪40年代提出的一种计算机体系结构模型，也是现代计算机设计的基础。

那么冯诺依曼架构和CPU有什么关系呢?

冯诺依曼架构的核心思想简言之就是， 将程序指令和数据存储在同一内存空间中，并通过一个单一的系统总线进行传输 。

这个思想现在看起来感觉理所应当，但是对当时的计算机系统绝对是颠覆性的影响， 在最初的计算机中，程序指令和数据是被当作独立的存在，程序指令被固定，作为控制器硬件的一部分， 不可重新编程，一台计算机只能执行一个特定的程序 ，这意味着硬件和程序强绑定，灵活性非常低，而冯诺依曼架构的出现彻底改变了这个现象，直接 推动了计算机系统软硬件的分离设 计，硬件解耦 ，纯程序员由此诞生 ！

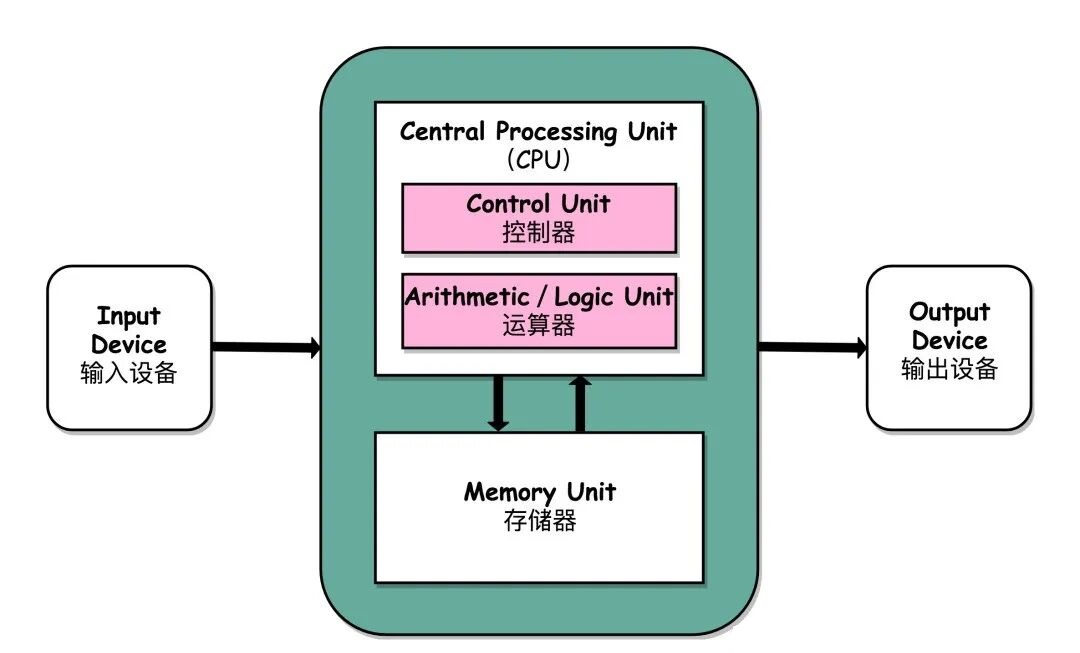

根据冯.诺依曼架构，如下图所示，一个计算机结构由5大部件构成：

─ 运算器 (Arithmetic/Logic Unit) : 完成各种算数运算和逻辑运算, ALU的主要功能就是在控制信号的作用下，完成加、减、乘、除等算术运算以及与、或、非、异或等逻辑运算以及移位、补位等运算。

─ 控制器 (Control Unit ) : 指挥运算器有条不紊地工作，包括 从内存中取指令、翻译指令、分析指令，然后根据指令的内存向有关部件发送控制命令，控制相关部件执行指令所包含的操作。

─ 存储器 (Memory Unit ) : 用于存储数据和程序指令的硬件组件，根据所处的位置，以及特性，可以进一步分为内部存储器，外部存储器，随机存取存储器（RAM）和只读存储器（ROM）等等。

其中，运算器和控制器单元集成在CPU中实现，CPU由此诞生。

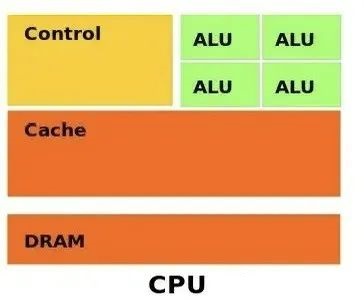

由于CPU必须具备极高的通用性来处理各种不同的数据类型，同时需要进行逻辑判断，这会引入大量的分支跳转和中断处理，这使得CPU的内部结构异常复杂，也正是因为这样，CPU内部ALU单元数量其实非常有限，大部分空间被控制单元和Cache占据。为了增加并行计算的可能性，CPU可以采用多核结构，2核，4核，6核等，但数目不会太多！

在CPU内存系统中，有一个重要的概念叫做缓存（cache），它用于减少CPU访问DRAM所需的时间。缓存是一块较小的内存区域，但访问速度更快，位于更靠近处理器核心的位置，用来存储DRAM中的数据副本。缓存通常分为多个级别，通常包括三级缓存：L1、L2和L3。缓存离核心越近，其容量越小但速度越快。例如，L1缓存可能是64KB，L2缓存是256KB，L3缓存则是4MB。

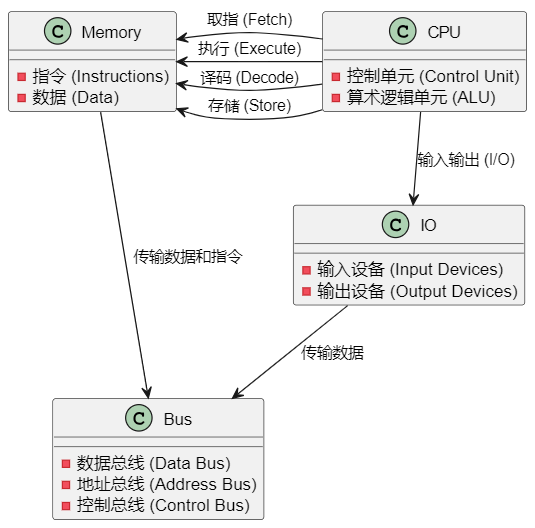

其基本的工作流程如下图所示:

此外， 为了增加运算效率，CPU采用MIMD（Multiple Instruction, Multiple Data）工作机制 。简单地来解释，MIMD就像一家大型公司中的各个部门，每个部门（处理器）独立地处理不同的任务（指令）和数据，通过并行工作提高整体效率。这种机制让系统能够同时处理多种任务，灵活应对不同的需求，但也需要有效的管理来协调资源和任务，确保各项工作顺利进行。

1. 冯·诺依曼瓶颈 ： 由于指令和数据共享同一个总线，导致CPU在每次读取指令和数据时需要通过同一个总线，造成性能瓶颈。

02 MCU:车规嵌入式 解决之道

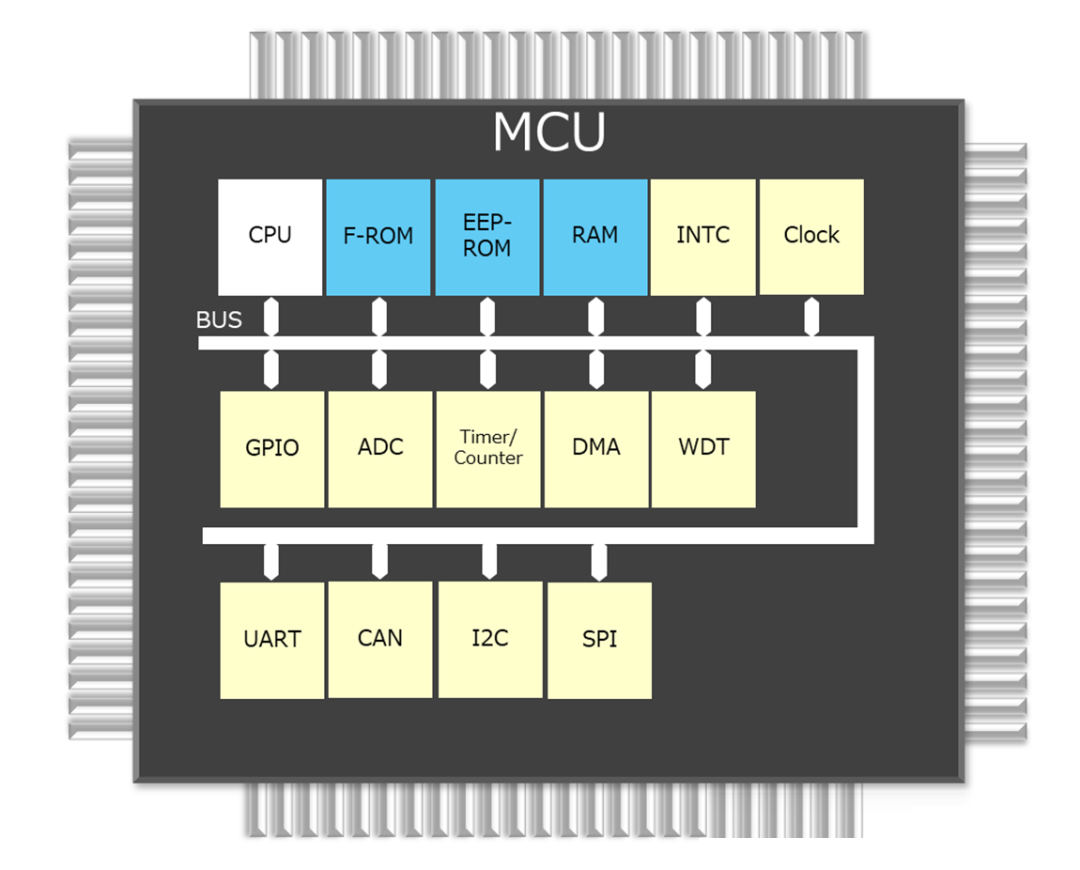

MCU（Micro Controller Unit），即微控制单元，又称微控制器或单片机，是一种集成了CPU、存储器（ROM/RAM）、数据转换器（A/D、D/A）、输入/输出接口（I/O）和计时器等多种功能模块的微型计算机。

相比大众所熟知的PC处理器 ， MCU在CPU规格和频率上进行了适当的缩减，以满足计算控制设备对空间、功耗、实时性，成本或者安全的严格要求， 因此，在汽车控制器领域也被称为 车规级嵌入式MCU ，主要用作于汽车零部件或者集成域的控制单元，例如，车辆动力，动力电池，车身控制，安全系统(例如，ABS, ESP等)，高级辅助驾驶系统等。 根据需求不同，MCU芯片可分为8 位、16 位和 32 位， 其中“位”是MCU的“位宽”，表示一条指令所能处理的二进制位数。从理论上看，MCU位数越大，单次处理数据量越大，处理速度越快，性能也越强 。 目前，8位MCU凭借设计简单和成本优势，32位MCU凭借良好的性能，在市场上占据主导， 夹在中间的16位MCU市场不断被挤压。 目前车规级MCU的开发还是主要被国外的供应商垄断，虽然目前国内也出现了一些替代解决方案，但市场份额相对还是较低。 那么嵌入式MCU开发究竟难在哪里? 1. 高可靠性和耐用性 ：车规级MCU必须能够在恶劣的环境条件下可靠运行，包括极端温度、湿度、振动和电磁干扰等。它们通常需要通过严格的AEC-Q100标准认证，以确保其在实际应用中的稳定性和长寿命。

2. 高性能和低功耗 ：随着汽车电子功能的增加，MCU需要处理更多的数据并执行更复杂的计算任务。因此，车规级MCU需要具备高性能的计算能力，同时在功耗方面也要有良好的控制，以适应汽车电池供电的需求。

3. 安全性 ：为了确保驾驶安全，车规级MCU必须符合ISO 26262等功能安全标准，具备多重安全保护机制，包括硬件安全模块（HSM），支持加密算法和安全启动（Secure Boot）等功能，防止黑客攻击和数据篡改。

4. 实时性 ：在自动驾驶和高级驾驶辅助系统（ADAS）中，MCU需要实时响应各种传感器数据并做出决策。因此，车规级MCU通常需要具备强大的实时处理能力和低延迟性能。

此外， 为了实现汽车控制系统的硬实时，高可靠性和安全性，并且使得在不同MCU平台上的软件开发和集成更加高效和可移植，AUTOSAR（Automotive Open System Architecture，汽车开放系统架构）由此诞生，这也是汽车MCU特有的产物 。

AUTOSAR引入了硬件抽象层，使得上层软件不依赖于特定的MCU硬件，并通过标准化的接口和服务，AUTOSAR使得应用软件可以在不同的MCU平台上运行，只需适配底层驱动即可。但目前也基本上被国外垄断，开发工具链成本极高， 虽然目前针对智驾系统，越来越多的非AUTOSAR软件架构得以应用，但在传统的硬实时和安全性要求较高的控制系统，AUTOSAR依然有着不可撼动的地位 ！

03 SBC :安全监控 解决方案

系统基础芯片 (SBC, System Basis Chip) 是一种集成了电源管理、通信接口、监控诊断和安全监控等功能的独立芯片。 SBC的设计初衷是为实现特定功能提供一种高效、低成本的解决方案。它可以为传感器供电、进行数据通信或提供外部独立看门狗服务，时钟等。相比完整的微控制器（MCU），SBC通过精简设计降低了成本，专注于提供特定的功能，因此 本质上可以看作是为特定应用场景优化的简化版MCU 。

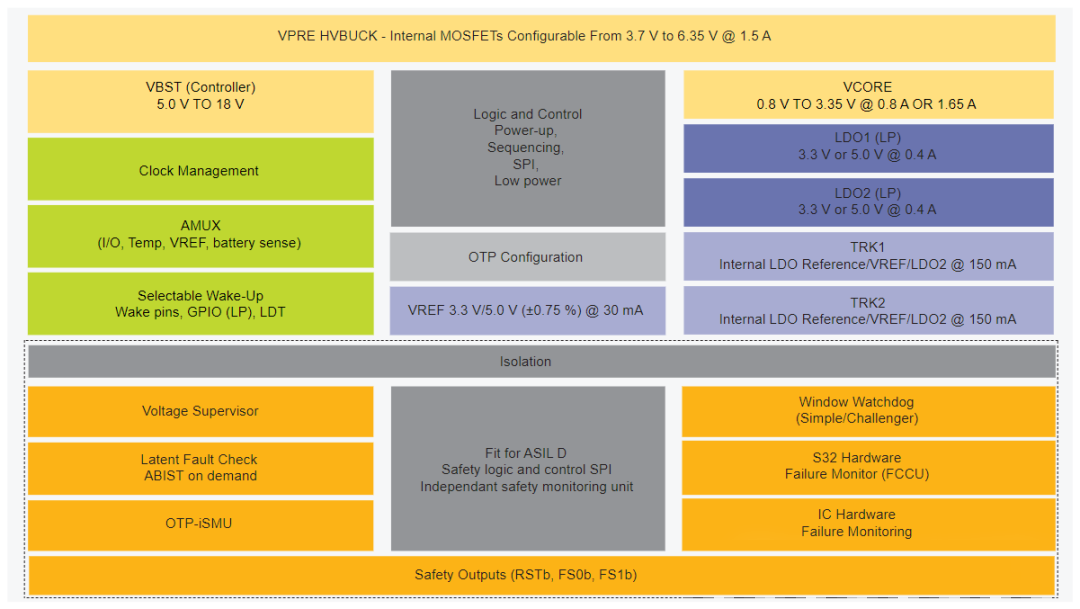

以NXP FS86基础芯片为例，其结构如下图所示:

其中，FS26 具有多个开关模式稳压器以及 LDO 稳压器，可为微控制器、传感器、外设 IC 和通信接口供电。FS26 为系统提供高精度电压参考，并为 2 个独立的电压跟踪稳压器提供参考电压。此外，还提供各种功能用于系统控制和诊断，例如模拟多路复用器、GPIOS 和可选的 I/O 唤醒事件、长持续时间定时器或 SPI 通信。

FS26 符合 ISO 26262 标准，涵盖 ASIL B 和 ASIL D 安全完整性等级。它具有多个故障安全输出，成为安全导向系统分区的完整组成部分，并具有最新的按需潜在故障监控功能，例如，在启动期间处理错误（例如，逻辑自测试（LBIST）、内存自测试（MBIST）），Software Watchdog Timer (WDT)，Memory Protection Unit (MPU)等等。

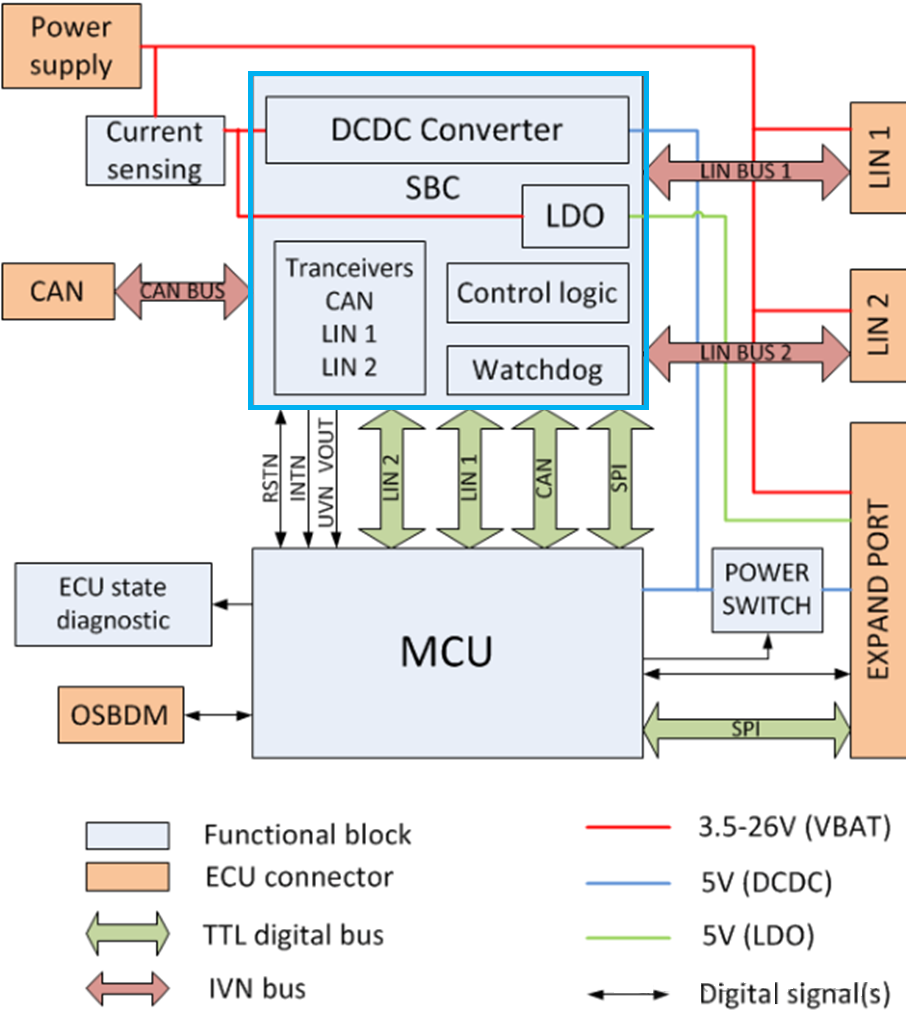

所以在功能安全监控架构中，包括经典的三层E-Gas架构，SBC芯片经常作为独立的监控芯片，对主MCU实施监控，对其提供看门狗，中断等服务，具体如下图所示:

写在最后:

芯片系列，解密汽车处理器CPU、MCU、SBC 相关的内容 我们就聊完了 ，希望能够给朋友们对其带来更多理解。
