前  言

FiM（Function Inhibition Manager，功能抑制管理器）在 AUTOSAR 生态中正是承担这一职责的专门模块：它把诊断事件（DEM）、通信/服务请求（DCM/BSW）与系统策略（SYS 层）之间的“抑制”契约化，提供可配置、可追溯、可持久化的抑制决策与执行路径。本文立足 AUTOSAR 官方规范与工程实践，深入剖析 FiM 的数据模型与实现要点、FiM 与诊断子系统（DEM/DCM/NvM/DET）的接口契约，以及 FiM 在整车级 SYS 编排中的角色与验证要点，并通过代码与伪码示例给出切实可落地的实现建议。

01 FiM 的定位、数据模型与实现骨架（“抑制就是决策”）

1. 为什么需要 FiM（功能抑制）

在 AUTOSAR 里，诊断（DEM）负责检测并记录事件，但检测不等于动作——当检测到某个传感器或子模块异常时，究竟要怎样处置应用功能（继续、临时降级、永久抑制或触发重启）。

这需要一个集中化且可配置的决策引擎。

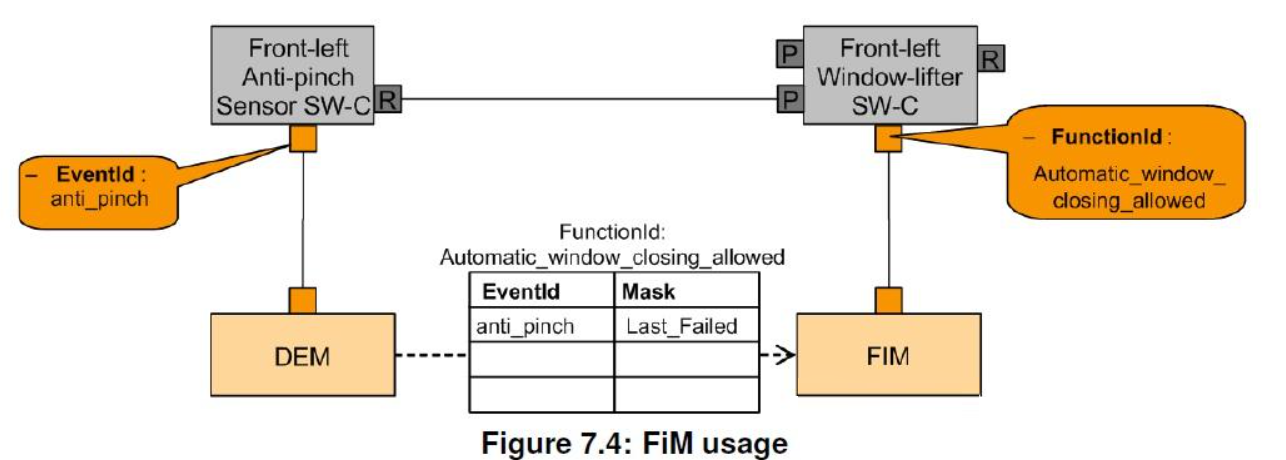

FiM 的价值在于把“事件 → 策略 → 抑制/释放”这一条链路工程化 ：

FiM 将功能分解为可抑制的 FunctionID（或 FunctionGroup），基于来源（诊断事件、BswM 模式、远程命令等）和配置（优先级、持久化、超时）来判定最终输出，向 RTE/ASW 或 BSW 下发抑制信号或建议。AUTOSAR 规范明确了 FiM 的职责与接口，强调与 DEM、DCM、NvM 的交互契约。

2. FiM 的核心数据模型：抑制矩阵与抑制元数据

工程实践中常把 FiM 的内部状态抽象成抑制矩阵（Function × Reason）：

行：FunctionID 或 FunctionGroup（一个功能可能对应若干 Runnable 或逻辑子功能）；

列：抑制来源/理由（DEM EventID、BswM 模式、Calibration Flag、DCM 远程命令等）；

单元格：保存该来源对该功能的当前抑制状态（active/inactive）、计数器（reference count）、持久标志（是否要写入 NVM）、超时信息与时间戳。

该矩阵的最终决策逻辑通常为：

按策略合并列状态（OR/AND/优先级覆盖）→ 生成最终抑制输出 → 若为持久抑制则触发 NvM 写入 。

在设计时必须明确“优先级”和“覆盖关系”，例如某些安全相关的抑制（由 ASIL-D 级别的检测触发）应当覆盖由低优先级来源发起的恢复请求。AUTOSAR 文档对 FiM 的抑制语义、配置数据以及“可追溯数据基（artefact）”做了规范说明，工程上应把这些配置以 ARXML 或工具导出数据集成到 CI 流程。

3. FiM API 设计（工程建议）

为保证可测试与轻耦合，FiM 的对外接口应包含三类基本调用：

上报/激活：FiM_Inhibit(FunctionID, SourceID, Options) —— 表示某来源请求抑制某功能；

释放：FiM_Release(FunctionID, SourceID) —— 撤销源引发的抑制；

查询/订阅：

FiM_QueryStatus(FunctionID) / FiM_RegisterCallback(FunctionID, cb) —— 上层或监控服务可查询或订阅抑制变化；

此外，为支持 审计与故障溯源，FiM 应暴露元数据 API：FiM_GetInhibitLog() 返回带时间戳、来源与上下文 的结构化日志，且能以环形缓冲方式保存在 RAM，并按需要写入 NvM 以实现跨次点火持久化（注意写寿命管理）。 MathWorks / Embedded Coder 的工具链示例表明，FiM 常与模型化工具集成，为调试和 SIL/SIL→ PIL 验证提供便捷接口。

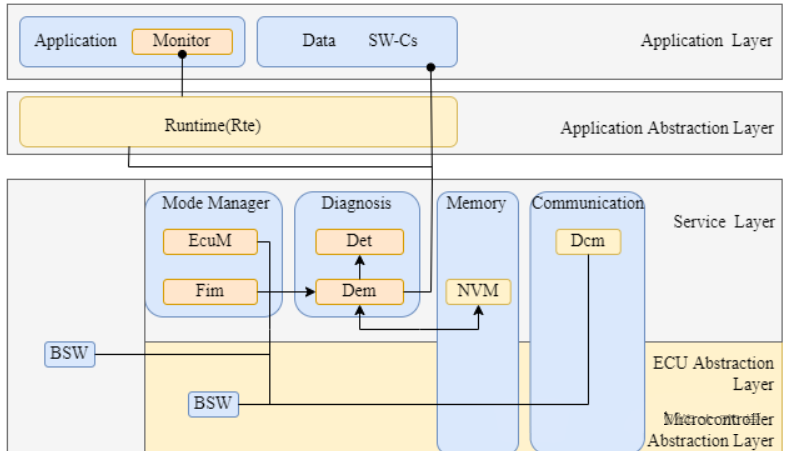

02 FiM ↔ DEM/DCM/NvM 的契约与工程边界

1. DEM（Diagnostic Event Manager）是 FiM 的“感知端”

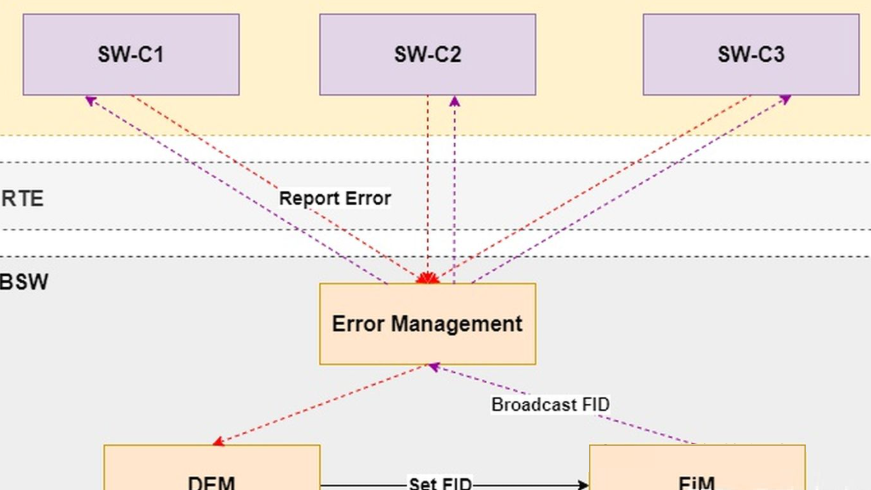

DEM 的职责是接收来自 SWC 或 BSW 的监视器（monitor）上报，处理并维护事件状态机（例如未检测→检测→确认→老化→清除），并将监控状态变化通知 FiM。简言之：DEM 检测并提供可信的事件事实，而 FiM 基于该事实做抑制决策。AUTOSAR SWS 明确要求 DEM 与 FiM 的交互：当监视器状态发生变化时，DEM 应通知 FiM，以便 FiM 根据配置做出抑制或释放动作。

工程要点：

DEM 提供的事件上下文（EventID、检测时间、相关信号快照、重复计数）必须随抑制请求一并传递给 FiM，便于 FiM 做基于背景的策略判断（例如仅在连续多次失败后采取持久抑制）。

DEM 与 FiM 之间应有明确 的同步语义：DEM 的 “monitor status” 回调与 FiM 的内部决策应避免竞态，通常由 BSW 调度器（或 RTE）在受控 时间点完成调用。

2. DCM（Diagnostic Communication Manager）既是控制端也是工具端口

DCM 负责处理外部诊断工具（UDS）请求，其中包括可能由维修工具或远程服务发起的“抑制/恢复”命令（例如某些服务可能需要在维修时临时抑制功能以完成刷写）。因此 FiM 必须对来自 DCM 的请求执行权限校验（会话等级、认证签名）并记录来源；同时，DCM 在执行远程例程（Routine）时可能需要查询 FiM 状态（避免在危险情形下执行高风险 Routine）。AUTOSAR SWS/实践建议把 DCM→FiM 的远程抑制路径纳入权限与审计设计。

工程要点：

远程抑制应当必须经过 DCM 的会话认证与安全检查（如 UDS Session、SecurityAccess）。对云端下发的退级命令，必须由车端的 DCM/FiM 复核策略后才生效，切忌盲目执行云端命令。

所有来自 DCM 的抑制/释放命令需写入抑制审计日志，标注操作者（工具/远端账号）、会话 ID 与时间戳，以满足法规与售后可追溯性要求。

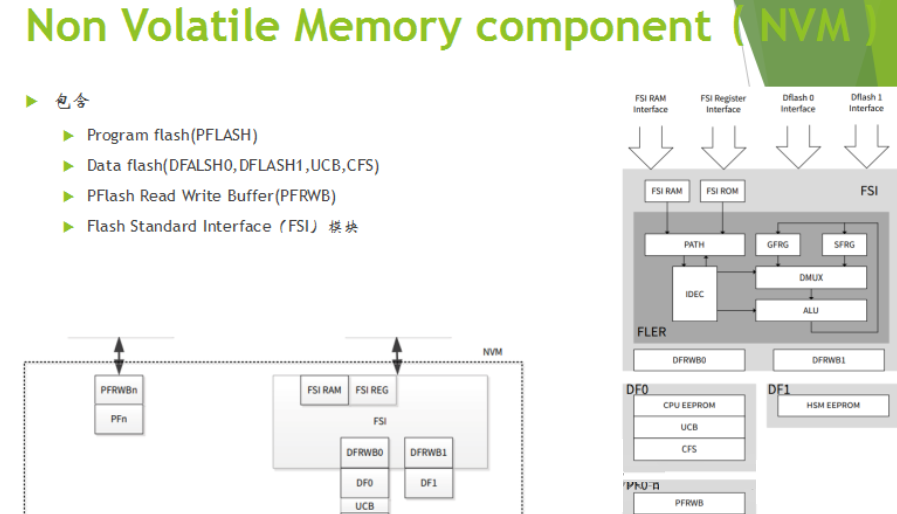

3. NvM（Non-volatile Memory Manager）与持久化策略

某些抑制状态需要跨次点火保持（例如硬件故障导致的长期降级），这就需要 FiM 与 NvM 协作把抑制条目持久化。关键工程难点是 NVM 的擦写寿命与写频率：频繁将短期抑制写入 Flash 会迅速耗尽寿命。常见工程实践包括：

• 分级持久化：把“临时抑制”保留在 RAM，仅在满足某些条件（重复计数、超时）后再写入 NvM；

• 写合并策略：对抑制日志采用环形缓冲并按批次写入 NvM；

• 回滚与完整性保护：持久化时带入 CRC /版本号与回滚机制，保证 NVM 崩溃或写入半途断电时抑制状态一致。

工程要点：FiM 的持久化策略需与系统的整体 NVM 策略对齐，明确哪些抑制是“必须持久”的（如安全相关）与哪些是“仅记录”的（如临时诊断）。在设计需求阶段，应与功能安全工程师共同定义持久化边界与回滚要求，以便在 V&V 阶段给出证据链。

03 FiM 在整车 SYS 编排中的角色：策略融合、冗余切换与可审计恢复

1. FiM 的输出不是终局，而是“建议+执行”模型

工程上应把 FiM 视为“局部决策引擎”：它负责把诊断事实翻译为“抑制建议或命令”，但在整车级别，最终如何对外广播、是否由其他 ECU 接管或是否触发整车级行为，应由 SYS 策略层（由 EcuM/BswM/ComM/WdgM、网关策略及 OEM 定制逻辑组成）来裁定。这样有两方面好处：

• 避免局部过激降级：某 ECU 单方面抑制某功能，可能会引发整车级连锁影响；由 SYS 做融合决策能在整车上下文下做权衡（例如安全 vs 舒适性）。

• 实现冗余接管：SYS 能根据全车视图触发冗余 ECU 或算法切换（如把控制从本地传感器切换到估算或邻域冗余控制器）。

设计上，FiM 与 SYS 的交互通过标准化的信号（PDU/Signal 或 RTE Service）上报抑制建议，并在网关/域控制器处由策略引擎（可能是 BswM 或 OEM 自定义服务）做融合判断。

2. 策略融合举例：优先级表与 MRC（最低风险条件）原则

整车级策略往往采用两层融合：优先级规则 + MRC 校验。例如：

FiM1（动力域）建议“限制扭矩”，优先级 = 80；FiM2（底盘）建议“限制转向扭矩”，优先级 = 90 → SYS 根据优先级选择更严格的降级或合并两者（限制总输出）；

在做出限扭决定前，SYS 会校验 MRC（最低风险条件），例如当前车速、行驶环境（高速/低速）、是否能触发 ABS 或 EMS 的冗余策略；如果 MRC 不满足，则触发更保守的响应（例如要求靠边停车或强制降速）。

这种策略性融合能确保抑制既能保护系统，又不盲目损害可用性。

3. 冗余接管与“软切换”实现要点

整车级别的容错常依赖冗余（双 ECU、估算器、状态观测器）。实现平滑接管的关键点包括：

状态同步：冗余控制器必须保持足够接近的状态（通过周期性同步、事件驱动同步或共享 NVM 策略）；

切换策略：定义软切换（平滑过渡）与硬切换（重置后接管）的边界，并在 FiM/SYS 中反映；

一致性验证：切换前后要有一致性检查（CRC、时间戳、状态机一致性），避免切换瞬间出现跳变。

实现这些功能需要  FiM、BswM、Com（或以太网/网关）与上层域控制器深度配合。

04 代码示例

1) FiM API 伪码（C 语言风格）

typedef uint32_t FunctionId_t;
typedef uint32_t SourceId_t;
void FiM_Inhibit(FunctionId_t fid, SourceId_t src, bool persist) {
    lock(fim_lock);
    fim_matrix[fid][src].count++;
    fim_matrix[fid][src].persist |= persist;
    fim_matrix[fid][src].last_ts = get_time();
    update_fim_decision(fid); // recompute final inhibit output and notify subscribers
    unlock(fim_lock);
}
void FiM_Release(FunctionId_t fid, SourceId_t src) {
    lock(fim_lock);
    if(fim_matrix[fid][src].count > 0) fim_matrix[fid][src].count--;
    update_fim_decision(fid);
    unlock(fim_lock);
}
bool FiM_QueryStatus(FunctionId_t fid) {
    lock(fim_lock);
    bool inhibited = fim_decision[fid];
    unlock(fim_lock);
    return inhibited;
}

2) DEM→FiM 事件流（伪码）

// inside DEM when monitor status changes
void Dem_MonitorStatusChanged(EventId_t evt, MonitorStatus_t status) {
    // build context
    Context_t ctx = { .vehicle_speed = get_speed(), .rpm = get_rpm(), ... };
    // notify FiM
    if(status == MONITOR_FAILED) {
        FiM_Inhibit(mapEventToFunction(evt), SRC_DEM | evt, true);
    } else if(status == MONITOR_PASSED) {
        FiM_Release(mapEventToFunction(evt), SRC_DEM | evt);
    }
    // persist DEM + FiM audit as needed
}

3) FiM 决策合并（伪码）

void update_fim_decision(FunctionId_t fid) {
    // example merge: if any source active -> inhibited, but priority overrides may be applied
    bool anyActive = false;
    for(src in allSources) {
        if(fim_matrix[fid][src].count > 0) {
            anyActive = true;
            break;
        }
    }
    fim_decision[fid] = anyActive;
    if(fim_decision[fid]) notifySubscribers(fid, INHIBIT);
    else notifySubscribers(fid, RELEASE);
    // if persist flags exist -> schedule NvM write (batched)
}

这些示例着重展示工程上经常用到的“计数器+优先级+持久化”三要素实现方式，实际项目中还需考虑并发安全、低延迟通知（RTE Service/COM 信号）与调试挂钩（trace）。
