在智能汽车中，OTA 升级不仅是云端发包与 ECU 接收的问题，更是应用层安全逻辑与通信接口协议协作的复杂工程。这关系到固件完整、版本安全、回滚机制与网络可靠性协同落地。本文将深度解析应用层逻辑与通信接口如何紧密耦合，并通过工程实例说明如何实现稳定可靠的 OTA 系统。

一、OTA 应用层逻辑：安全策略与状态机的构造

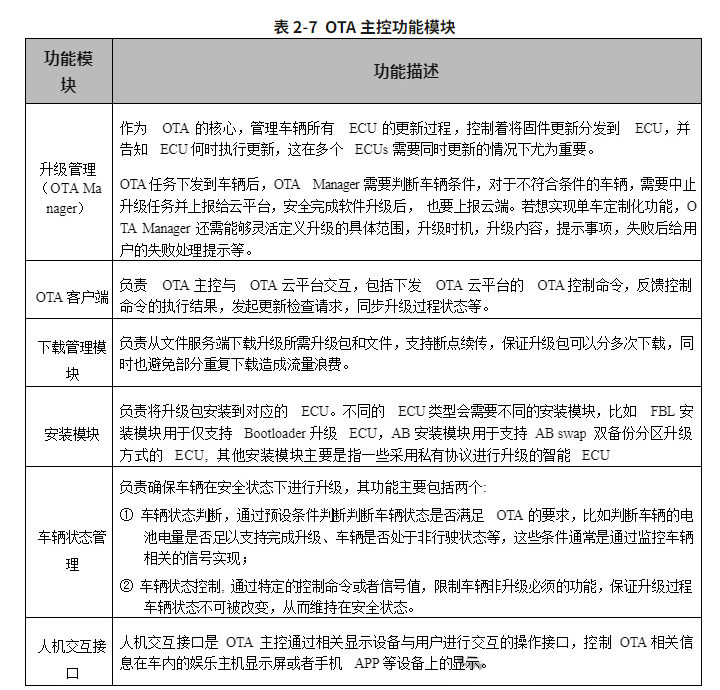

在整车 OTA 流程中，应用层主要负责一系列核心逻辑：元数据验证、版本管理、完整性保护、升级状态管理与回滚机制。这些逻辑不仅决定升级安全，还深刻影响升级接口如何设计、通信如何协调。

•  元数据与签名验证

应用层接收到 OTA 包时，首先处理归属验证：读取 manifest（包含版本、软件包 ID、摘要、设备适配性标记等元数据），并在刷写前通过公钥签名验证其完整性与来源合法性。这一步属于“防止恶意包刷写”的第一道防线，也是应用逻辑中的核心。

•  版本与策略决策

应用内部维护一个版本状态机：当前版本、目标版本、灰度状态、分批/轮询部署策略等。依据装运策略判断是否开始下载、是立即执行还是等待用户确认。应用逻辑也要兼容差包（delta）与全量包，处理版本兼容性（向前兼容、回滚兼容等）。

•  完整性与校验机制

下载完成后，应用逻辑通过 CRC、hash 或补丁校验确保包内容未损坏。此外，还要处理标定数据（A2L）与 calibration 逻辑一致性，避免配套版本和标定不匹配导致控制误差。

•  状态管理与回滚

应用层需管理升级状态机，包括：Idle → Downloading → Verifying → Installing → Verifying Post → Completed 或 Failed。若安装失败或校验失败，机制应支持自动回滚到上一个稳定版本，确保车辆可启动且功能安全。此逻辑严重依赖双分区机制（A/B）或可重引导机制。

•  升级用户交互控制

为提升用户体验，应用层逻辑可集成车辆 UI / HMI 提示升级信息、进度、预计耗时、安装窗口选择等，并允许在网络/电池/点火状态不合适时延迟执行。

这一整体逻辑形成应用层的 OTA 安全状态机，是接口设计与通信协议实现必须服务的核心结构。只有明确了这些状态与行为，通信接口才能设计正确的命令与反馈数据。

二、通信接口协议设计：如何支撑应用层逻辑

应用层的状态机要求通信层有一套可靠、适配性强、状态跟踪能力高的接口协议。以下是典型功能接口设计与对应通信机制。

1. 会话管理与层级指令

•  会话控制（UDS 会话）

由于 OTA 升级通常由 UDS 服务（Diagnostic Session）触发或伴随，应用逻辑与通信接口需支持在诊断会话下工程模式下进入升级状态。这要求 ECU 通信完成 UDS 会话转换（默认 → 编程会话 → 安全访问），确保刷写指令只在安全上下文下执行。

•  控制命令接口

通常使用 UDS 命令如 RequestDownload、TransferData、RequestTransferExit 等，这些命令通过 PduR/Com/CanTp 通道调用到应用 SWC。这些 SWC 应提供可调用 API（映射到 C-S 接口）实现下载控制。通信层需处理分段、确认、超时与重发。

2. 数据传输与分段控制

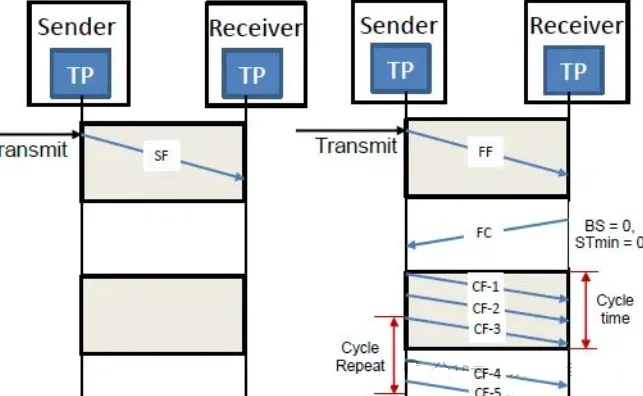

•  分段协议（如 UDS ISO-TP over CAN）

OTA 包通常较大，通信层需支持 ISO-TP 的分段/拼包机制，保证下载数据的可靠传输，并向应用层提供 Progress 反馈。应用逻辑设计会读取数据状态（每 N 字节设定 progress 粒度），更新 UI 或检测超时。

•  错误处理与重试机制

通信协议需要定义确认机制、报文校验、拥塞暴露与自动重试策略（如传输超时重发）。同时，将错误反馈给应用层状态机（例如“下载失败 –< 尝试 N 次后回滚”）。

3. 安全保护与可信通信

•  签名校验与加密带宽管理

通信接口支持应用层完成签名验证前不触发安装；在高等级安全需求（ASIL B以上）下，支持使用端到端加密或 VLAN 隔离，保证 OTA 数据不被中途修改或劫持。任何失败必须及时反馈给应用层以触发安全措施（如立即回滚）。

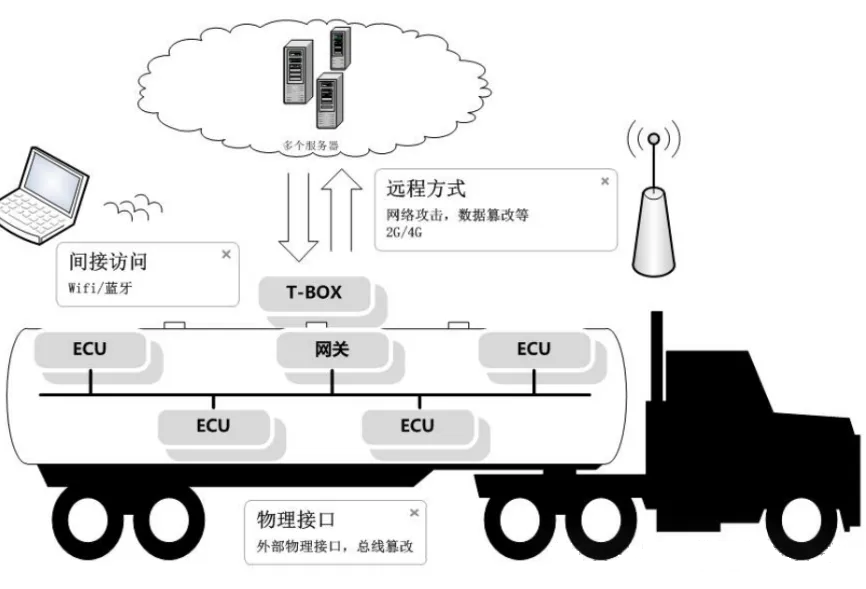

•  网络安全与重放攻击防护

通信层需实现 Sequence Number / Replay Protection，确保 OTA 包不会被重放注入。应用层逻辑需要读取 Sequence，并拒绝过期或重复数据。

4. 状态反馈与回调机制

•  进度与日志报告

通信接口需提供把 Install/Download Progress 以实时或分段方式反馈给 TCU/HMI 或远程服务器（CDN），现实中会使用 UDS Session Data、或基于 ISO 14229 扩展的 Progress Response。

•  安装完成确认与重启控制

应用完成安装后需通过通信接口回送最终结果（例如 UDS Positive Response 或特定报文），并可能触发 ECU 重启。接口需要提供“安全延时重启”“确认成功标志存储”等机制。

应用层逻辑与通信接口的协同在 OTA 系统中必须无缝配合，通信通道只不过是应用逻辑的“指令通路”，逻辑定义了通信行为、接口协议需要合理支持这些行为。

三、工程实践--->端到端 OTA 的模式、工具与验证体系

为了落地上述逻辑与接口设计，工程团队常见实践如下：

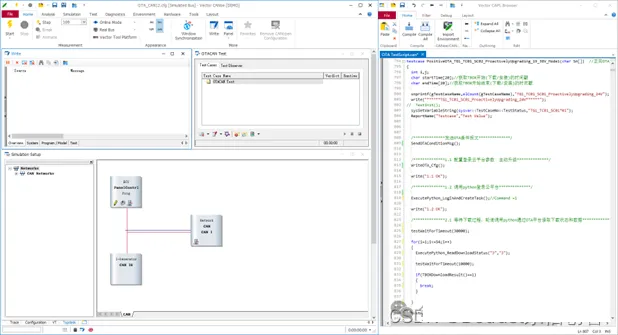

•  端到端用例设计与仿真

在 vECU/SIL 环境中，模拟 CDN 推送、OTA 包下载、签名校验、状态反馈、安装、重启流程，并对状态机稳定性、超时响应、网络中断后的行为一致性进行完整测试。仿真报告是 Safety Case 中的重要 artefact。

•  分层协议结构与 artefact 约定

定义通信协议 artefact（比如 UDS service description、PDU ID Use Case 框架、Topic/Channel 规范），并用 DBC/ARXML 管理。通信 artefact 一同纳入版本控制与 CI 流程，接口变化导致生成失败以触发回归。

•  工具链与 OTA 构件自动生成

利用 code generation 工具生成 OTA Agent 模板（状态机、调用接口），使应用逻辑映射到可编译代码。通信接口生成部分由 RTE 与 BSW 配置自动生成（Client/Server Stub、Tp Buffer、Com Pdu routing），确保接口同步。

•  安全机制与合规验证

执行签名验证与基于 PKI 的重放防护验证；测试 Failover（中断重连、低电量延迟安装）；部署镜像 A/B 回滚测试场景（断电、校验失败自动恢复）；以及 OTA 对安全认证与安全流程的影响评估，以满足 UNECE R155/R156/ISO 24089 要求。

•  OTA 实时监控与回归集成

生产阶段 OTA 系统须监控下载完成率、安装成功率、回退率、重启失败数，作为质量 KPI，并为安全等级与召回决策提供依据。通信接口和应用逻辑层应收集并上报这些指标。

四、总结

OTA 系统中应用层逻辑与通信接口是彼此依赖且不可分割的体系：应用逻辑定义状态机、验证、安全策略、安装流程，通信接口协议必须为这些逻辑提供明确、安全、可靠的协议支持，包括会话管理、分段传输、安全鉴权与状态反馈机制。

工程实践强调“artefact 驱动的契约”、“端到端仿真验证”与“在故障场景下的安全鲁棒性”，确保 OTA 能在复杂E/E 架构与功能安全要求下落地执行。理解并掌握这两者的协同，你就能把 OTA 建设成汽车软件生命周期中既安全可靠、又可持续演进的核心能力。只要你把这部分逻辑和接口讲清晰、做扎实，就能在智能车时代搭建起安全高效的升级引擎。
