在现代汽车电子控制系统中，电子控制单元（ECU）扮演着“大脑”的角色，负责控制发动机、电机和电池管理系统等关键部件。为了使同一平台车型能够适配不同配置、不同驾驶模式，并应对复杂的运行环境，ECU必须具备高度的灵活性和可调性。ECU标定（Calibration）正是实现这一目标的核心技术手段。本文将从标定的基本概念、软硬件基础、实现方法、协议与工具等多个方面，系统性地介绍汽车ECU标定技术。

01标定的基本概念

1.1 为什么需要标定？

标定的根本目的是通过对ECU内部参数的调整，使车辆在不同配置、不同驾驶模式及不同环境下都能达到最优性能。具体来说，标定的必要性体现在以下几个方面：

配置差异化：同一车型可通过标定实现功能的开关控制（如智能驾驶辅助），从而形成高、中、低配版本。

驾驶模式切换：通过标定调整同一功能的不同参数集，实现经济、普通、运动等多种驾驶模式。

环境适应性：汽车运行环境复杂多变（温度、海拔、坡度等），需通过大量实验标定，才能在不同环境下保持稳定性能。

模型不足的补偿：许多零部件（如发动机、电机）的特性难以通过纯数学模型精确描述，必须通过实验标定获取实际参数。

生产一致性保证：即使同一型号的零部件也存在制造公差，通过ECU标定可以补偿这些微小差异，保证整车性能的一致性。

因此，标定不仅是产品差异化的手段，更是确保车辆安全性、经济性和驾驶品质的关键工程环节。

1.2 什么是标定？

标定可类比于烹饪中的“调味”过程：通过不断尝试，找到最合适的参数值。

在ECU中，标定是指根据控制器或整车的性能要求，反复调整其内部参数（标定量），直至达到最优状态。

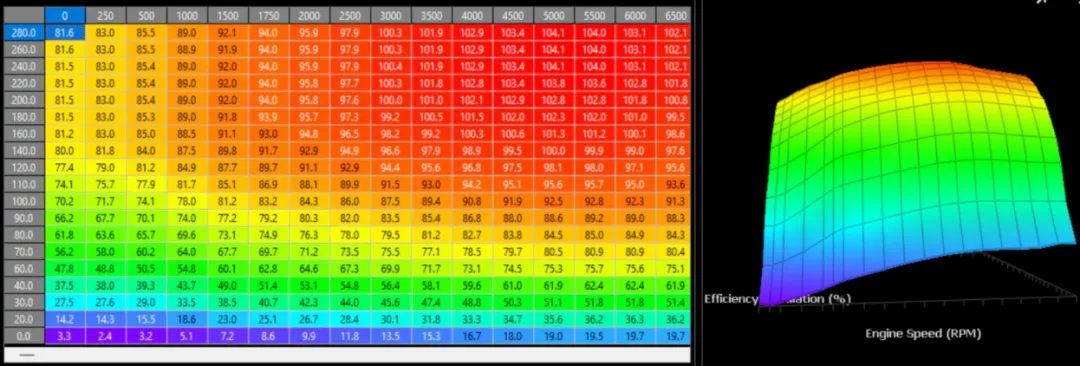

例如，发动机转速与发动机效率的关系可表示为：

EngEff = a * EngSpeed + b

通过标定找到最佳的a和b值，使车辆响应符合设计预期。标定量可以是单个常数，也可以是数组或查表形式。标定的结果是一组“固化”在ECU中的参数，使车辆在特定条件下表现最佳。

从技术角度看，标定是一个系统工程，涉及：

参数识别：确定哪些参数需要标定

参数优化：找到最优参数值

参数验证：确认参数在实际条件下的有效性

参数固化：将优化后的参数写入ECU非易失存储器

为了更好地理解这个过程，下面我们从ECU软硬件基础开始，进行详细了解：

02ECU软硬件基础

为实现高效的标定，需从软硬件层面协同设计ECU的存储与访问架构。

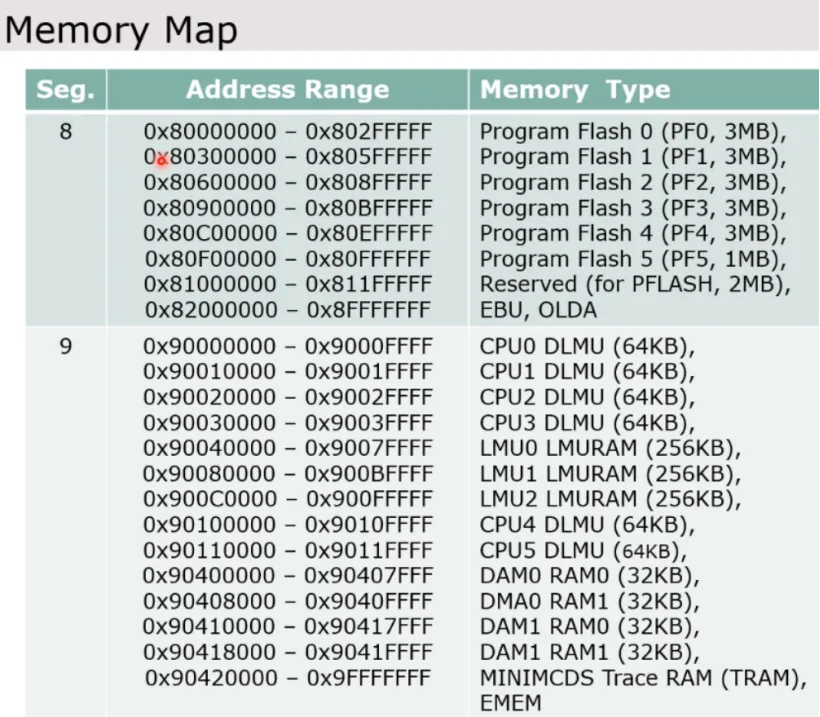

ECU的存储器分为两类：RAM和ROM。RAM，即随机存取存储器，掉电后数据丢失，用于运行时数据存储；ROM，即只读存储器，掉电后数据不丢失，包括FLASH和EEPROM，用于存储程序代码、数据和标定量。

ECU软件包括三部分：程序代码（Code）、数据（Data）和标定量（Calibration Data）。

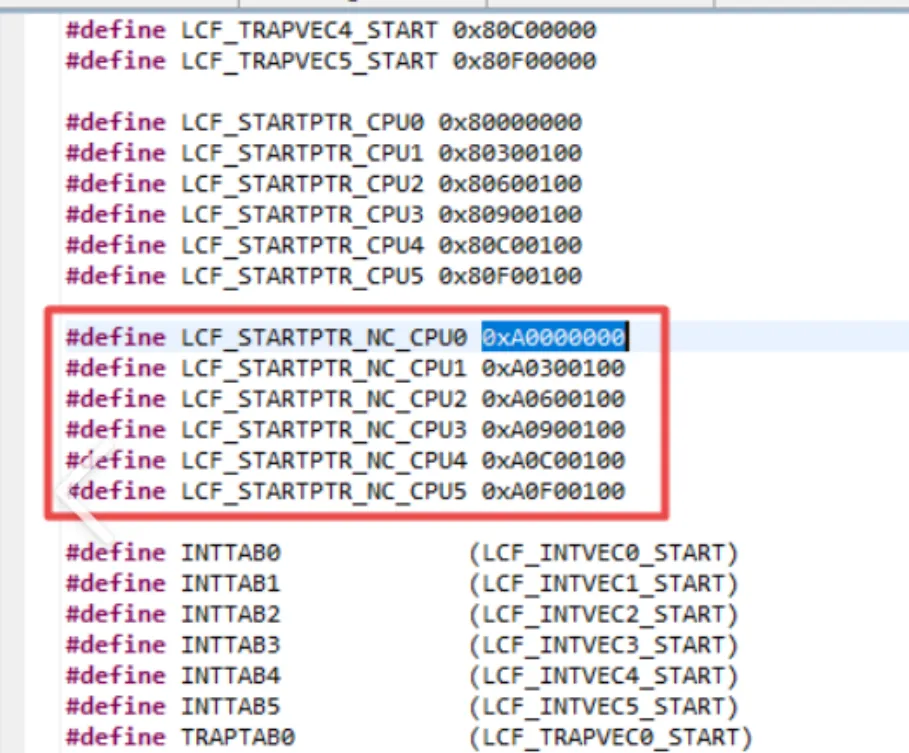

软件刷写至ECU后，全部存储在FLASH的相应地址段中，其背后原理是在编译链接阶段通过内存映射（Memory Mapping）技术明确各段的存储位置，例如使用#pragma指令指定标定量的存储区域，链结文件（Linker File）则规定了FLASH的具体分配策略，如为程序代码、数据和标定量分别划分固定大小的存储空间。

运行时，程序代码仍在FLASH中执行，而数据（包括标定量）被拷贝至RAM中，CPU从RAM中读取数据，以保证运行效率。

也就是说标定参数在FLASH中保存其初始值，在RAM中则为可修改的运行值。系统初始化时通过启动代码（Startup Code）将FLASH中的标定参数拷贝至RAM对应位置，确保ECU从已知状态开始运行。在线标定过程中，标定工具通过总线协议（如XCP）访问并修改RAM中的参数值，实现实时调参。调参完成后，需通过专用编程流程将RAM中的参数值回写至FLASH，实现参数固化，从而保证下次上电后系统仍运行于优化后的参数状态。

03标定量的存储与访问

标定量在FLASH中以常量形式存储，并通过编译指令（如#pragma）指定其存储段，编译器会为其分配RAM地址，并将初始值存入FLASH。

启动时，Boot程序将标定量值从FLASH拷贝至RAM。

运行时，标定工具（如INCA、CANape）通过XCP协议与ECU通信，实现对RAM中标定量的读写。常用的方式有两种：

WP（Writeable Page）模式：可修改RAM中的值。

RP（Read-only Page）模式：仅可读取FLASH中的初始值。

为简化地址映射，Infineon、NXP等厂商提供了Overlay机制，通过硬件重映射，使标定工具可直接访问FLASH地址，而实际操作的是RAM内容。

在常规存储器访问模式下，CPU通过系统总线（AXBS）访问Flash内存控制器（FMC），进而实现对FLASH存储器的读写操作。这条路径是ECU运行时获取程序指令和固定数据的标准途径，确保了系统的基本运行功能。

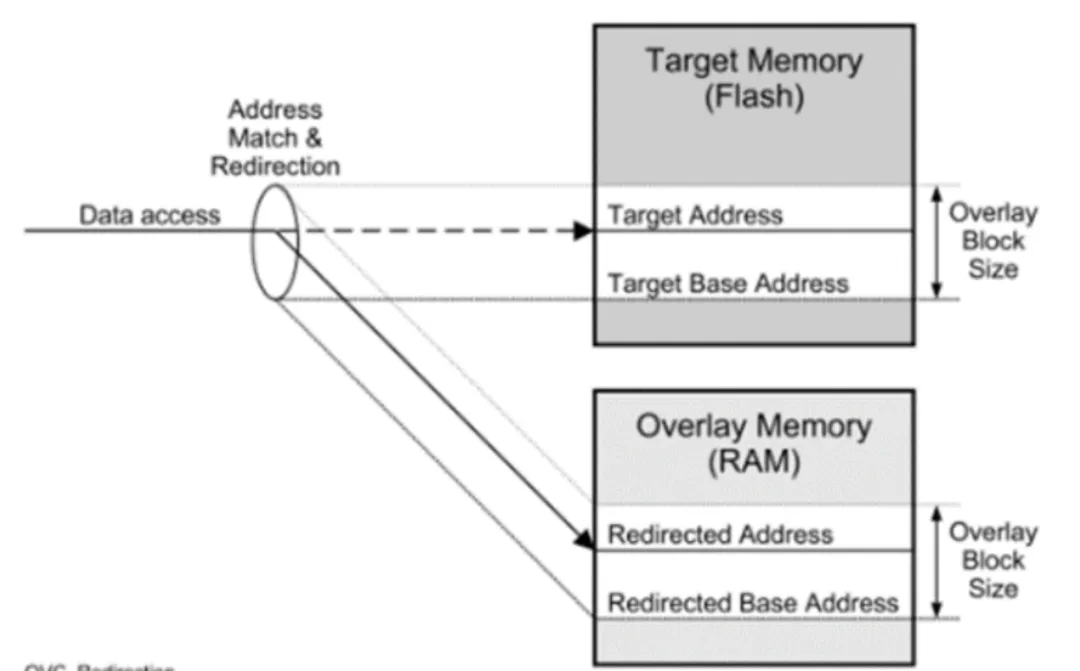

而Overlay机制则通过硬件重映射技术改变了这一访问路径。当Overlay功能启用时，CPU发出的存储访问请求在经过FMC后，被重定向至SRC（Switch & Reset Controller）模块，最终转向访问SRAM而非FLASH。这种路径切换是在硬件层面实现的，对CPU透明，无需软件干预。

值得注意的是，尽管物理访问目标发生了变化，CPU发出的地址信号仍然指向原始的FLASH地址空间。Overlay机制的关键在于地址重映射，它将CPU发出的FLASH地址自动映射到预先配置的SRAM区域。这种设计使得标定工具可以继续使用FLASH地址进行访问，而实际操作的是SRAM中的副本，极大地简化了标定流程。

标定完成后，需将RAM中的修改值写入FLASH中，常见方法有两种：

基于XCP的刷写：通过XCP编程指令集直接写入FLASH（需关闭Overlay）。这种方法效率高，但需要ECU支持XCP编程功能。

基于UDS的刷写：将标定数据导出为Hex文件，通过UDS服务刷写至FLASH。这种方法通用性强，但流程较复杂。

刷写过程中需要注意：刷写前的数据校验，刷写过程中的断电保护和刷写后的数据验证

04标定协议与工具

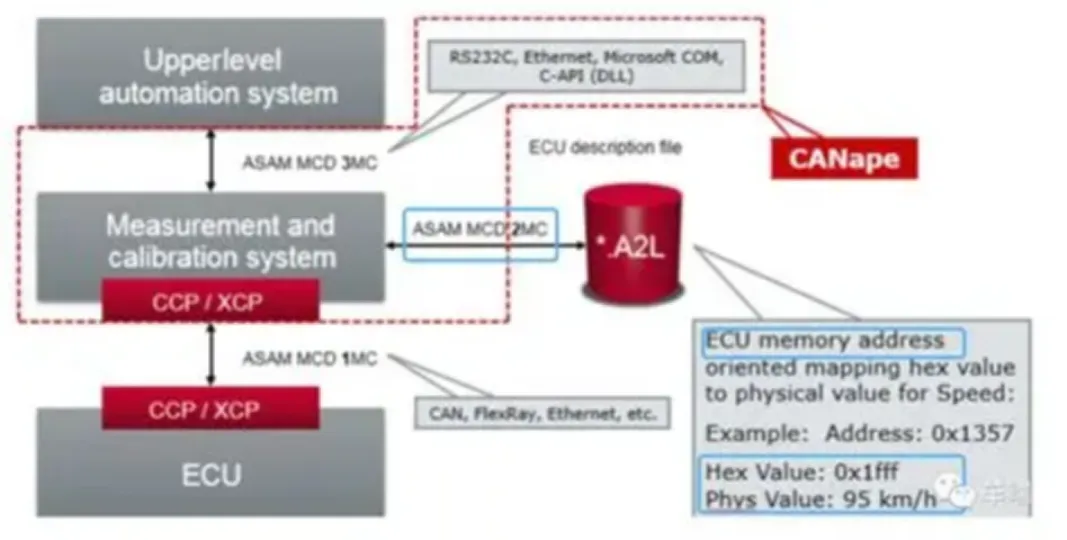

在汽车电子标定领域，XCP协议和A2L文件构成了标定系统的技术基石。XCP（Universal Measurement and Calibration Protocol）作为ASAM组织制定的标准协议，为ECU测量与标定提供了统一规范的通信框架。

该协议采用主从架构，通过定义清晰的命令集和数据结构，实现了对标定量的高效读写操作。

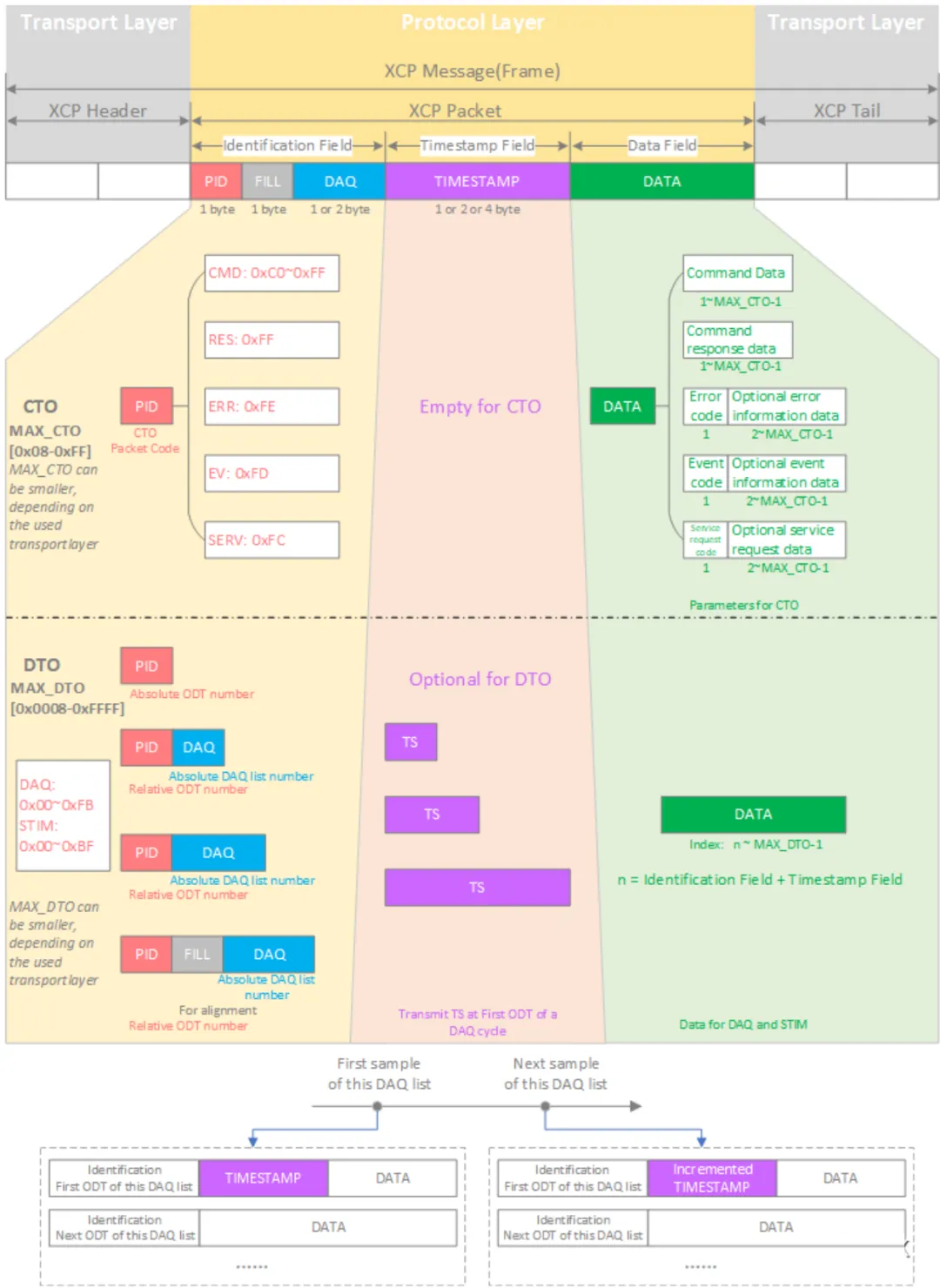

4.1 XCP协议

XCP协议的核心优势在于其传输层无关性设计。它支持多种底层通信介质，包括CAN、Ethernet、FlexRay等，使其能够适应不同的车载网络架构。在CAN总线上，XCP通常使用8字节数据帧传输，通过标识符区分命令和数据；而在以太网上，则采用UDP/IP协议栈，显著提高了数据传输速率。这种灵活性使得XCP能够满足从传统车载网络到新一代以太网架构的演进需求。

协议的功能实现主要依靠三大机制：数据采集（DAQ）、激励（STIM）和标定（CAL）。DAQ机制支持周期性和事件触发两种数据采集模式，通过数据列表（DTO）包的形式高效传输测量数据。STIM机制则允许主设备向从设备发送激励信号，用于功能测试和验证。CAL机制提供了完整的标定功能，包括读写标定量、页切换和编程控制等。

4.2 A2L文件

A2L文件作为ECU的"元数据描述文件"，采用ASAM-MCD-2MC标准格式，为标定工具提供了访问ECU内部信息的完整蓝图。该文件采用模块化结构，包含以下关键信息模块：

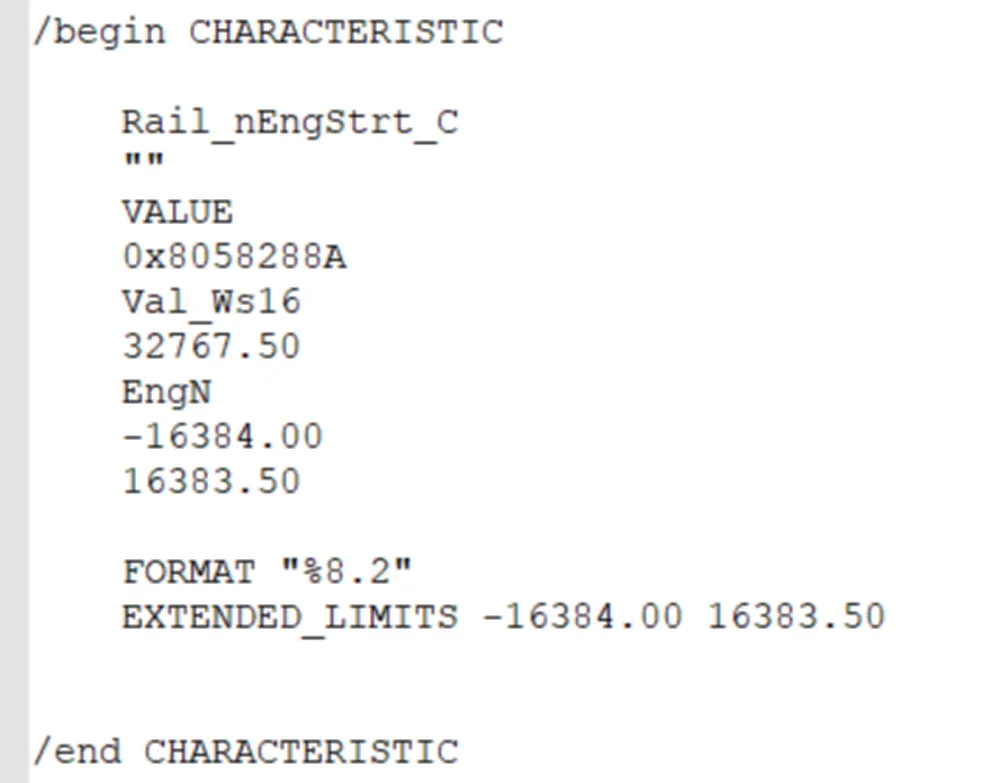

头文件模块（HEADER）包含项目基本信息、版本号和文件生成日期；模块定义模块（MODULE）描述ECU软件模块信息；测量量定义模块（MEASUREMENT）详细说明每个观测量的名称、地址、数据类型、转换公式和物理单位；标定量定义模块（CHARACTERISTIC）则包含标定量的所有属性信息，如存储地址、数据类型、转换规则和取值范围。

A2L文件的生成过程通常与软件开发流程紧密结合。在基于模型的开发中，通过代码生成工具自动提取模型中的标定量信息；在传统C代码开发中，则借助编译器生成的MAP文件和相关解析工具。现代开发环境通常实现了A2L文件的自动化生成，确保与软件版本严格同步，避免人为错误。

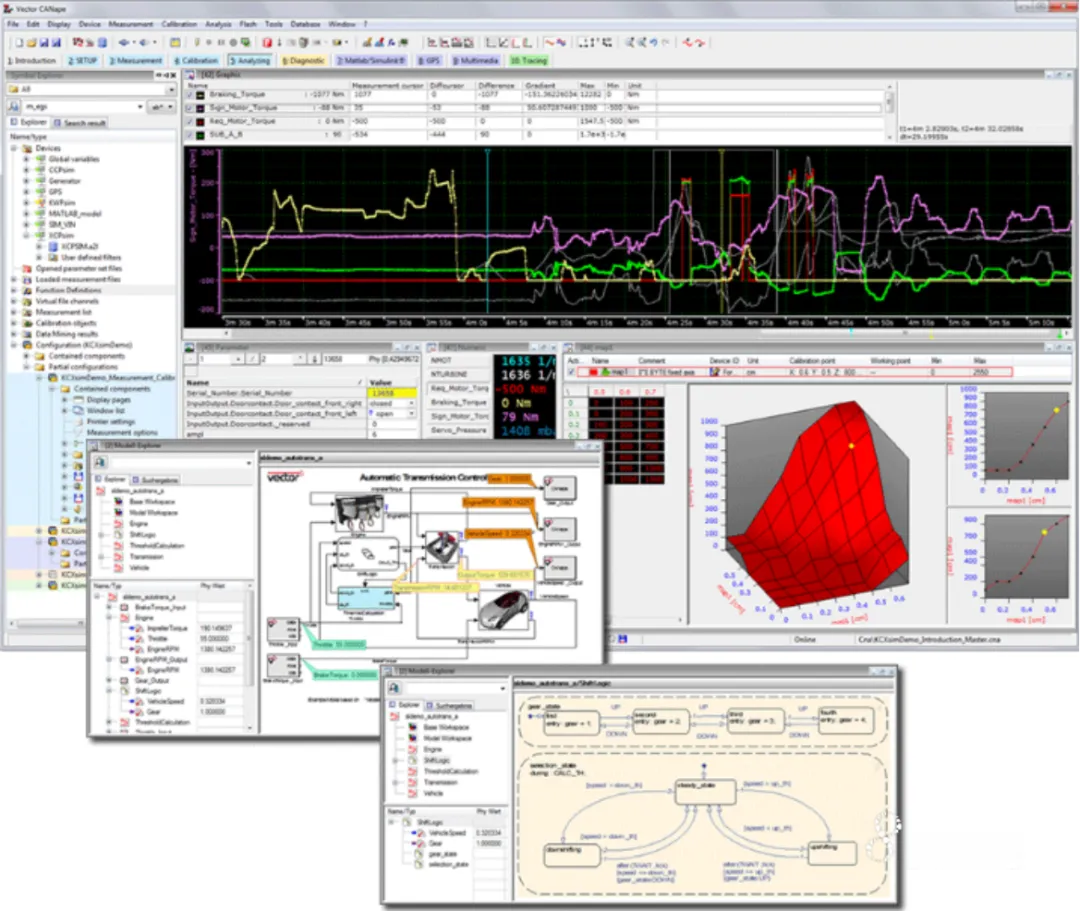

在实际标定工作中，常用的标定工具形成了完整的生态系统。ETAS公司的INCA作为传统标定工具的代表，提供了强大的功能和丰富的插件支持，特别适合大型整车企业的复杂标定需求。Vector公司的CANape则以其友好的用户界面和出色的性能著称，在研发和测试领域得到广泛应用。这些工具通常支持项目化管理，能够保存标定工程的完整状态，包括参数设置、测量配置和实验数据，便于后续的数据分析和追溯。

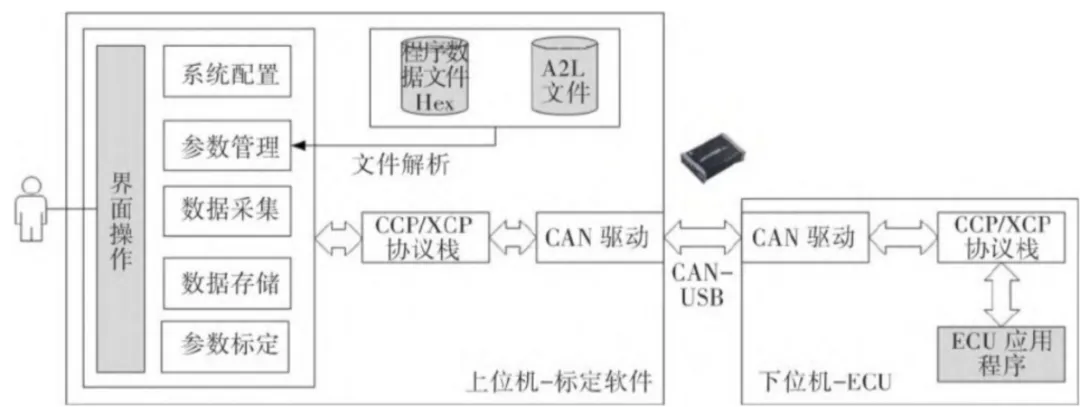

标定工具的工作流程通常包括以下几个阶段：首先建立与ECU的通信连接，通过A2L文件解析ECU内部数据结构；然后配置测量任务，设定需要观测的信号和采样周期；接着进行在线标定，实时修改RAM中的参数值并观察系统响应；最后通过编程功能将优化后的参数固化到FLASH中。整个过程需要严格的数据校验和版本管理，确保标定数据的准确性和可追溯性。

随着技术的发展，现代标定工具还集成了数据分析功能，能够对采集的数据进行实时处理和可视化显示，帮助工程师快速发现规律和问题。一些先进的工具还支持自动化标定，通过脚本编程实现标定流程的自动化执行，大大提高了标定效率。

05系统化的标定工作流程

标定工作是一个系统工程，需要遵循严格的工作流程。

完整的标定周期通常包含需求分析、方案设计、实施标定、验证测试和成果固化五个阶段。

在需求分析阶段，标定工程师需要与系统工程师和软件工程师密切合作，明确性能目标和约束条件。这个阶段需要编制详细的标定需求说明书，定义每个标定量的目标值范围、精度要求和测试条件。同时还需要制定标定策略，确定标定顺序和优化方法，考虑到各参数之间的耦合关系。

方案设计阶段需要完成标定环境的搭建，包括硬件准备和软件配置。硬件方面包括标定设备、测量仪器和实验车辆的准备工作；软件方面则包括A2L文件验证、标定工具配置和测试用例开发。这个阶段还需要设计数据采集方案，确定需要监测的信号和采样频率，确保能够全面反映系统状态。

实施标定阶段是在线操作的核心环节，工程师通过标定工具连接ECU，按照预定的策略调整参数。这个过程需要遵循"观察-调整-验证"的循环：首先观察当前参数下的系统表现，然后谨慎地调整参数值，最后验证调整效果并记录数据。重要的标定操作包括基础标定、功能标定和优化标定三个层次。基础标定确保系统基本功能正常；功能标定优化特定工况下的性能表现；优化标定则是在前两者的基础上进行精细化调整。

验证测试阶段是对标定结果的全面检验，包括台架测试、道路测试和环境适应性测试。台架测试在实验室环境下验证基本功能；道路测试在实际使用场景中验证综合性能；环境适应性测试则是在高寒、高温、高海拔等极端条件下验证系统的可靠性。每个测试阶段都需要记录详细的数据，并编制测试报告。

成果固化阶段是将优化后的参数正式应用到量产车型的过程。这个阶段需要完成参数评审、文档编制和软件发布等工作。所有的标定数据都需要纳入配置管理系统，确保版本的可追溯性。同时还需要更新相关的技术文档，包括标定数据手册、使用说明和维修指南等。

06总结

ECU标定是汽车电子开发中承上启下的关键环节，连接了控制系统设计、软件开发与整车验证。通过标定，同一硬件平台可衍生出不同配置和风格的车型，适应多样化的市场需求。随着汽车电子架构向集中式发展，标定技术也在向云端标定、自动化标定方向演进，但其核心——通过参数调优实现性能优化——始终未变。

本文基于ECU软硬件基础，系统介绍了标定的概念、实现方法、协议与工具，希望能为汽车电子工程师提供清晰的技术脉络和实践参考。
