一、芯片内也发邮件？何为MailBox

芯片内各个模组其实不会互相写信。叫MailBox的意思是借用家庭门口邮箱的概念，办法是“你放我取，我放你取”来实现芯片片上模组之间的通信。

在现代集成电路设计中，Mailbox（邮箱）是一种关键的片内通信机制，承担着处理单元间数据交互与协同工作的核心功能。随着自动驾驶技术向高等级（L4/L5）演进，车载芯片的算力需求呈指数级增长，多核心、异构和 超异构计算架构 成为主流，Mailbox 的设计优劣直接影响系统的实时性、可靠性与安全性。

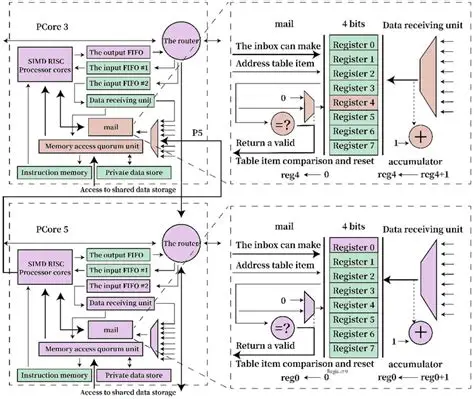

图 芯片内的core通过MailBox交互数据，来自网络

Mailbox（邮箱）除了是一种机制外，本身也是硬件，可以想象成带控制器的存储模块。如上图，MailBox的存储空间（称为消息缓冲区）是多个register寄存器（寄存器很贵，本来是只用在Core内部的）组成的，而且这些register寄存器排列成FIFO先进先出队列形式。

其重要性不言而喻，用于自动驾驶和智能座舱的超异构SoC芯片为了完成多种类型的计算任务，包含了各种异构计算核心，CPU，GPU，NPU，ISP等等，它们之间的数据交互效率，决定了整款芯片的性能。

二、Mailbox 的技术原理与芯片内实现

Mailbox 起源于早期多处理器系统的进程间通信需求。在单芯片系统中，它通过硬件逻辑实现不同处理单元（CPU 核心、GPU、DSP、专用加速器等）之间的异步数据交换，本质上是一套包含存储缓冲区、控制寄存器和中断逻辑的硬件模块。

现代自动驾驶芯片普遍采用 "CPU+GPU+ ASIC " 的异构架构，以应对感知、决策、控制等不同任务的算力需求，所以需要MailBox来交互核间数据。

2.1 基本组成结构

典型的 Mailbox 模块由以下核心组件构成：

消息缓冲区： 用于存储待传输的数据帧，支持固定长度或可变长度消息，通常采用 FIFO（先进先出）队列结构保证数据顺序性。

控制寄存器组： 包括状态寄存器（指示缓冲区空满状态）、配置寄存器（设置中断触发条件）、地址寄存器（指定消息源 / 目的地址）等。

中断控制器： 当消息到达或发送完成时，通过中断信号通知目标处理单元，避免无效的轮询操作。

仲裁逻辑： 在多主设备访问场景下，通过优先级机制解决总线冲突，保证高优先级消息的传输时效性。

Mailbox通信通常包含以下步骤（以ARM与DSP通信为例）：

1. 初始化共享内存 ： 分配双方均可访问的内存区域

2. 配置Mailbox寄存器 ： 设置中断触发方式和消息队列

3. 发送消息 ： 写入数据到共享内存，触发Mailbox中断

4. 接收处理 ： 接收方通过中断读取共享内存数据

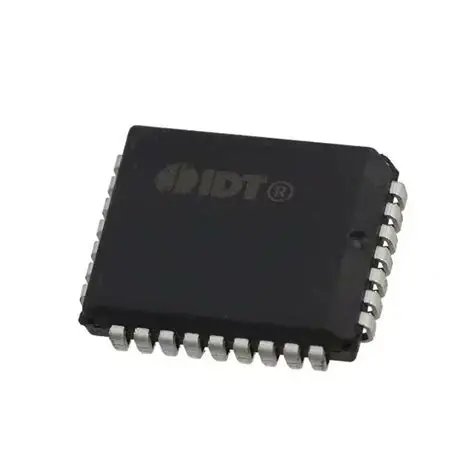

图 独立的FIFO存储器（型号 IC FIFO 4KX9 15NS 32PLCC ），来自网络

芯片内部的MailBox封装比较深，FIFO缓存只是MailBox的组成部分，更难找到实物图示，所以本文用上述独立的FIFO存储器代替来可视化。

MailBox的FIFO缓存使用的是最快也最贵的存储单元：寄存器，这本来是用在处理器内部的最高速器件，用来在处理器中缓存中间计算结果的。再便宜一点的MailBox的FIFO缓存可能使用L1、L2级别的缓存，但是几乎没有MailBox用内存作缓存的，因为太慢了。

2.2 不是每种 SoC 芯片都有 Mailbox，一个Soc可以有很多MailBox

Mailbox 主要用于实现 SoC 芯片内多核或多处理单元之间的通信。一些异构多核 SoC 通常会集成 Mailbox 模块，例如德州仪器的 TDA4VM 拥有多个不同类型的核，其硬件提供了 Mailbox 硬件模块用于核间通信。瑞芯微的 RK3576S SoC 支持 1 个 14 通道的 Mailbox，用于提供 CPU 和 MCU 之间的通信服务。ARM 的 PL320 也是专门为核间通信设计的 Mailbox 硬件模块。

然而，部分功能简单或架构较为单一的 SoC 芯片可能没有 Mailbox。例如，Semidrive E3106 芯片由于资源上没有 Mailbox，在相关工程中需要移除 Mailbox 相关文件夹。UM2082F08 是基于单周期 8051 内核的超低功耗 SoC 芯片，其内部集成了多种外围通讯接口，但未提及 Mailbox 模块。PHY6235 是一款用于蓝牙低功耗应用的 SoC，配备了 SRAM、ROM 以及无线电等，但同样没有相关 Mailbox 的描述。

随着芯片技术的发展，尤其是多核异构芯片的广泛应用，芯片内的处理单元日益增多，为了实现高效的核间通信，需要多个 Mailbox 来满足不同处理单元之间的通信需求。例如，ARM 的 PL320 芯片共支持 32 个 Mailbox，每个 Mailbox 包含 7 个 data 寄存器，一次最多能发送 28 字节数据。德州仪器的 TDA4VM 芯片的 MAILBOX0 集成在 NAVSS0 域下，存在 12 个邮箱实体，每个邮箱实体可作为单独的邮箱外设使用，且能产生 4 个中断号不一致的中断，可实现 4 个核之间的核间通信。

德州仪器的 J721E SoC 有 12 个硬件邮箱实例，每个实例内有16个FIFO先进先出队列，总共 12×16 个硬件邮箱队列。

硬件邮箱实例是 J721E SoC 中独立的硬件邮箱模块，每个实例都可用于在不同处理单元（如 CPU 核心、加速器等）之间进行通信。这些实例相当于独立的通信通道，可并行处理不同的消息传递任务，有助于提高系统的通信效率和灵活性。例如，一个硬件邮箱实例可用于传输传感器数据，另一个可用于发送控制指令。

每个硬件邮箱实例内部包含 16 个单向的硬件邮箱队列。这些队列本质上是 FIFO（先进先出）队列，用于按顺序存储和管理消息。每个队列可以连接 4 个通信用户或 CPU。例如，当一个 CPU 需要向另一个 CPU 发送多条消息时，这些消息可以依次进入这 16 个队列中的某个队列，接收方 CPU 则按照先进先出的顺序从队列中读取消息，从而保证消息的有序传输。

再以 Nvidia Drive Orin 芯片为例，其 Mailbox 系统采用分布式架构，每个计算集群（GPC、TPC、DLA）均配备独立的 Mailbox 控制器，通过片上网络（NoC）实现跨集群通信，支持最高 4GB/s 的消息传输带宽。

2.3 功能安全导向的 Mailbox 设计

自动驾驶芯片需满足 ISO 26262 功能安全标准（最高 ASIL-D 级），Mailbox 作为关键通信组件，其安全机制包括：

消息校验：通过 CRC（循环冗余校验）或 ECC（错误校正码）检测传输错误，确保数据完整性

超时监控：设置消息传输超时阈值，当超过阈值未完成时触发安全机制（如重试或降级）

冗余通道：关键控制信号采用双 Mailbox 通道传输，通过一致性检查发现潜在故障

隔离机制：通过硬件防火墙实现不同安全域间的通信隔离，防止故障扩散

德州仪器 TDA4VM 芯片的 Mailbox 系统采用 "双端口 + 锁步核" 设计，每个消息在传输过程中会被同时发送至两个独立的缓冲区，由锁步 CPU 进行一致性验证，确保传输过程的安全性。

2.4 异构SoC的MailBox是可以用程序来控制的

作为芯片使用者（而非开发者），在以下典型场景中需要对芯片内的Mailbox进行编程操作，不仅可以，而且有些时候是必要的。

1. 系统功能扩展与定制化开发

场景：使用现成芯片模组（如工业控制模块、车载ECU）时，需通过Mailbox实现自定义功能

案例：

在TI Sitara AM62x处理器上，通过Mailbox配置DSP核运行自定义算法（如电机控制）

修改NXP i.MX8MP的Mailbox中断优先级以优化实时响应（如机器人关节控制）

2. 多操作系统协同

场景：芯片运行异构OS（如Linux+RTOS）时协调资源

操作示例：

通过Mailbox寄存器向RTOS核发送传感器紧急事件（如温度超限）

在Allwinner D1芯片上配置RISC-V核与ARM核的共享内存地址

3. 外设驱动开发

场景：为第三方IP核（如AI加速器）编写驱动

技术要点：

设置Mailbox命令码（如0x01启动推理，0x02读取结果）

处理超时重传机制（如CAN FD控制器Mailbox的500ms超时设置）

4. 故障诊断与恢复

场景：系统异常时通过Mailbox获取协处理器状态

实践方法：

读取Mailbox状态寄存器判断DSP是否死机（如ST STM32MP157的MBX_STAT寄存器）

通过安全Mailbox通道发送看门狗复位指令

5. 性能调优

场景：优化多核任务调度延迟

典型操作：

调整Mailbox中断触发方式（边沿/电平触发）

为高优先级任务分配专用Mailbox通道（如汽车 Autosar架构 中的COM层）

使用者操作Mailbox的典型流程如下图

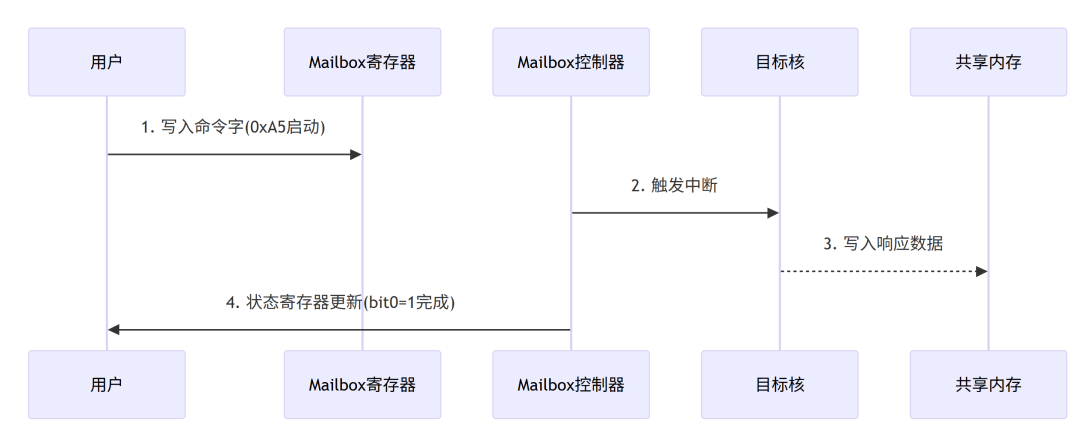

图 操作Mailbox的典型流程图

注意，在 硬件寄存器调试 Mailbox控制器依赖物理地址映射，需通过开发板访问真实硬件寄存器；或者多核通信验证时，需实际硬件验证核间中断触发和消息传递功能（如ARM与DSP通信），也是需要芯片开发板。

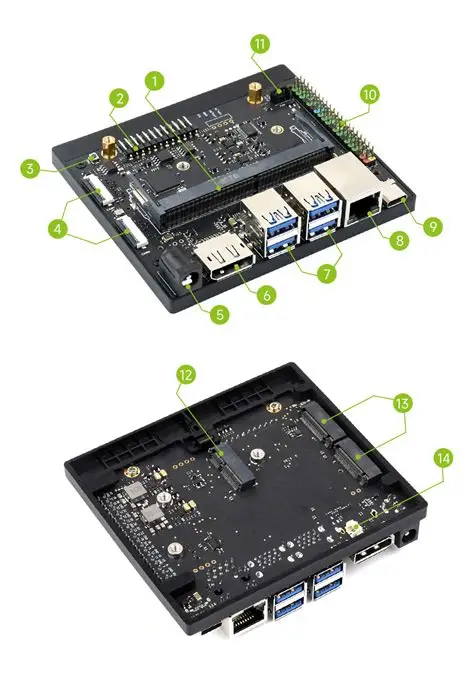

图 Orin芯片的开发板正反面，来自网络

典型代码示例：ARM核发送数据到DSP核（TI AM57xx平台）

// ARM核发送端代码

void arm_send_to_dsp(uint32_t *data, uint32_t size) {

// 1. 写入共享内存

memcpy(SHARED_MEM_ADDR, data, size);

// 2. 触发Mailbox中断（写入消息到Mailbox寄存器）

MAILBOX_REG_WRITE(MAILBOX_DSP_INT, SHARED_MEM_ADDR);

// 3. 等待DSP应答（可选）

while (!(MAILBOX_REG_READ(MAILBOX_ARM_ACK) & 0x1));

}

DSP是Digital Signal Processor数字信号处理核

三、在自动驾驶中的作用

自动驾驶系统的核心诉求是在复杂动态环境中实现安全、可靠的决策控制，这对车载芯片的实时性、算力密度和功能安全提出了极高要求。Mailbox 作为异构计算架构的 "神经枢纽"，其设计需满足三大核心需求：低延迟通信、确定性响应、故障隔离。

低延迟通信

低延迟需求：激光雷达点云数据的传输延迟需控制在 1ms 以内，否则会导致环境感知的时间偏移，影响障碍物距离判断

带宽瓶颈：8 线激光雷达每秒产生约 200 万点云数据，需 Mailbox 提供至少 16Gbps 的传输带宽（每个点包含 x/y/z/ 反射率等信息）

优先级调度：摄像头的帧同步信号需设置最高优先级，确保多传感器数据的时间对齐

当 Mailbox 带宽不足时，会导致传感器数据积压，引发感知系统的 "数据饥饿" 现象。某自动驾驶测试数据显示，Mailbox 延迟每增加 10ms，障碍物检测的漏检率会上升 3.2%，这在高速场景下可能导致严重后果。

确定性响应

紧急制动指令的传输延迟抖动需小于 100μs，否则会导致制动距离的显著偏差

故障容错：Mailbox 的单点故障不应导致控制指令丢失，需通过冗余设计实现 "零数据丢失"

时间同步：决策与控制单元需通过 Mailbox 交换时间戳信息，确保控制指令与车辆状态的时间一致性

在自动驾驶系统中，Mailbox 的故障可能引发灾难性后果。2022 年某自动驾驶测试车的事故调查显示，由于 Mailbox 的中断处理逻辑缺陷，导致制动指令延迟了 350ms，最终造成追尾事故。这促使行业加强了对 Mailbox 硬件诊断与软件监控的双重验证。

异构计算环境下的 Mailbox 部署实现故障隔离

常见的异构计算SoC，同一块芯片可能包含如下计算核（包括但不限于）

CPU 集群：负责系统调度、逻辑决策等串行任务

GPU/TPU：处理图像识别、点云分割等并行计算任务

ASIC 加速器：专用硬件模块，如 NVIDIA 的 DLA（深度学习加速器）、TI 的雷达信号处理器等等

Mailbox 在这类架构中形成多层次通信网络：

内部 Mailbox：同一计算单元内不同核心间的通信，如 CPU 核心间的消息传递，延迟通常在 100ns 以内

跨域 Mailbox：连接不同计算单元，如 CPU 与 GPU 之间的通信，通过片上网络实现，延迟约 1-5μs

外部 Mailbox：芯片与外部设备的通信接口，如与 CAN 控制器、以太网 PHY 的交互，延迟受外部总线影响较大

而且外部或者跨域的MailBox会有硬件级加密，集成 AES-GCM 等加密引擎，对传输的敏感消息（如控制指令）进行实时加密解密；

以及入侵检测，通过分析 Mailbox 的通信模式识别异常流量，及时发现潜在的网络攻击；还有安全岛设计，也就是在 Mailbox 内部划分独立的安全区域，用于传输 ASIL-D 级别的关键消息。

这些措施进一步实现故障隔离功能。

以特斯拉 FSD 芯片为例，其采用两个独立的计算集群（每个集群含 12 个 CPU 核心 + 神经网络加速器），集群间通过专用 Mailbox 通道实现冗余通信，确保在单集群故障时仍能维持系统基本功能。

四、总结

随着自动驾驶技术向 L4 级迈进，Mailbox 系统面临着带宽需求激增、延迟约束收紧、安全要求提高等多重挑战，其技术演进呈现三大趋势：

传统 Mailbox 的带宽分配和优先级设置多为静态配置，难以适应复杂多变的驾驶场景。新一代 Mailbox 将引入自适应调度机制：

场景感知调度：根据实时路况（如拥堵、高速、路口）自动调整消息优先级，例如在路口场景提升摄像头数据的传输优先级

预测性预分配：通过机器学习预测短期通信需求，提前为高优先级任务预留带宽资源

负载均衡：在多 Mailbox 通道间动态分配流量，避免单点拥堵

NVIDIA 在其新一代 Drive Thor 芯片中采用了 "智能 Mailbox" 架构，通过专用的通信处理器实现动态带宽管理，较上一代产品的通信延迟降低了 40%，带宽利用率提升至 90% 以上。

而且安全与信息安全的融合（即 "SecURity"）成为 Mailbox 设计的新方向，比如英飞凌 AURIX TC4x 芯片的 Mailbox 系统采用了 "安全岛 + 加密通道" 的双重防护机制，其安全通信模块通过了 Common Criteria EAL5 + 认证，能有效抵御侧信道攻击和注入攻击。

第三个趋势使用MailBox辅助多传感器和多处理器的时间同步，这在在自动驾驶中尤为重要。它可以用于实现多核之间的时间同步、跨时钟域的数据同步以及作为时间同步系统的辅助通信机制。

在多核处理器芯片中，Mailbox 可用于同步多核上运行的进程。例如德州仪器的 AM2632 和 AM2612 芯片，均通过 CTRLMMR 寄存器实现 Mailbox 功能，并借助时间同步和比较事件中断路由器支持中央平台时间同步（CPTS）TEXASINSTRUMENTS。Mailbox 可以发送同步信号或时间戳信息，使各个核心能够协调工作，确保整个系统的状态一致性。

还可以跨时钟域同步。不同时钟域的处理单元可以通过 Mailbox 进行数据传输，避免使用显式的握手信号。例如，一个时钟域的进程将数据写入 Mailbox，另一个时钟域的进程从 Mailbox 中读取数据，从而实现跨时钟域的数据同步。

在目前算力即生产力的时代，Mailbox 作为芯片内部的 "交通枢纽"，其重要性将随着自动驾驶的普及而日益凸显，成为衡量车载芯片性能的关键指标之一。
