在学习主流的vLLM、SGLang推理框架时，由于其代码量通常超过十万行，对新手而言理解起来门槛较高。那么， 如何快速入门推理框架 ？我们可以借助一些轻量级框架（如Nano-vLLM、mini-SGLang）作为学习的起点，能显著提升学习效率。在《Nano-vLLM架构介绍》[1] 中，笔者已对Nano-vLLM的整体架构进行了简述，本文将在其基础上做进一步的详述，同时结合请求处理的示例，带读者快速构建对推理框架知识体系的认识。

Nano-vLLM是一个整体性的代码库，各模块之间存在一定的依赖关系，部分原子功能难以独立运行。为了便于学习，笔者对框架中用到的关键函数进行了解耦，并将其整理为可独立运行的Notebook示例，作为本文的配套演示。

1 请求处理的基本流程

在介绍推理框架的具体模块之前，我们先了解推理框架处理请求的基本流程，即框架是如何接收一个请求数据并最终返回结果的。其中涉及两个基础问题：一是序列（sequences/prompts）的编码过程，理解这一过程有助于理清数据之间的关系；二是Token的KV cache显存分配问题，即Attention计算所需的KV cache应以何种形式组织。

序列的编码过程

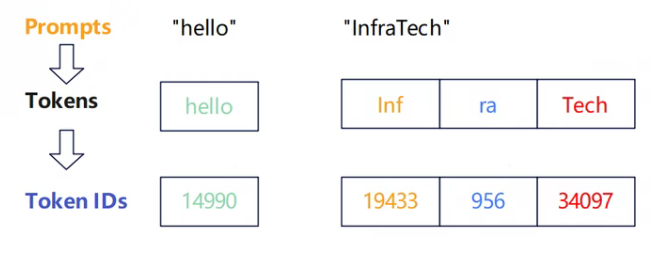

LLM的输入请求序列需要经过编码才能被模型运算，这个过程将prompt转换为token ids。编码中生成的token ids个数及具体数值与分词器（tokenizer）及其配置有关。以Qwen3的分词器为例，下面词组经过tokenizer处理后得到不同的token ids，例如“hello”仅对应一个id，而“InfraTech”则对应三个ids。

Token的KV cache显存分配

每个token id在Attention计算中所占用的显存量是相同的。通常我们用slot来表示单个token消耗的显存资源，多个slot构成一个block。为了方便KV cache的管理，我们会将连续的一段显存划分为多个block，为请求分配显存资源时，也以block作为基本单位。

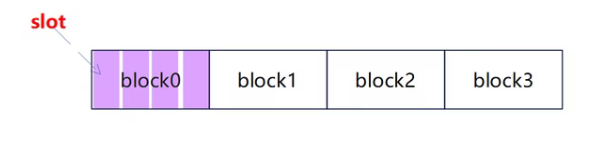

如下图所示，将一段显存划分为4个blocks，每个block包含4个slots。这整段显存最多可以支持一个长度为16个token ids的序列进行计算。

单个请求一般形态

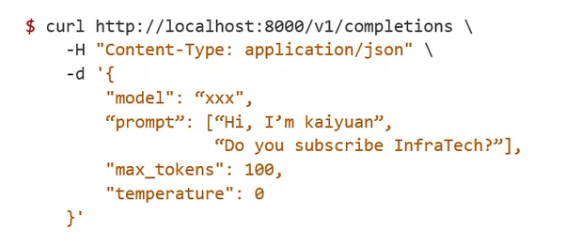

在部署推理框架后，我们通常接收的请求格式如下所示，其中prompt数组为多条请求的集合，示例中给出了两条请求。

关键步骤

推理框架在处理请求时，数据处理的大致步骤如下（以下结合上述示例进行讲解，过程中不考虑特殊token，如起始符号）：

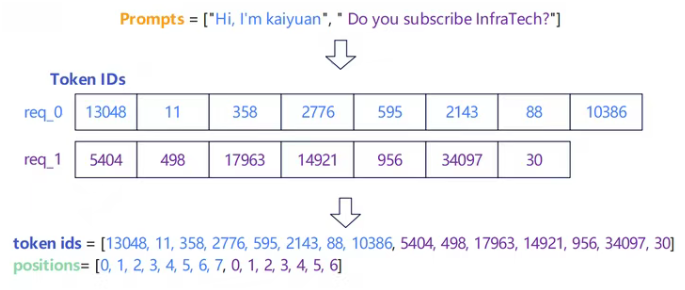

Step1：文字转token ids (Tokenization)。多个请求会拼接成一个数据（组成batch）。下图中，tokenizer按照Qwen3的模型配置计算得到token ids。

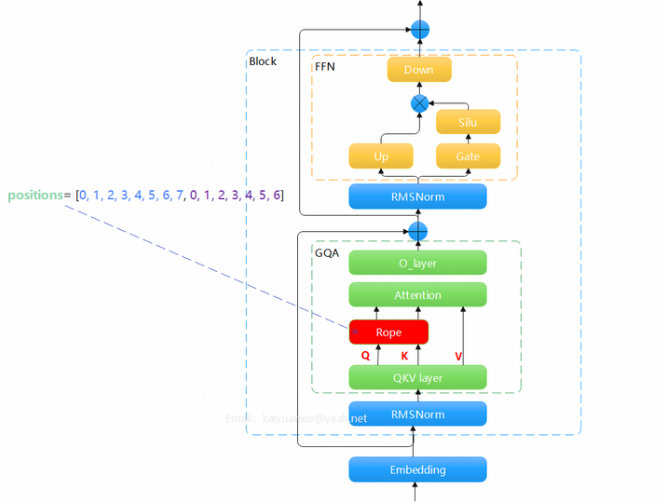

本步中会使用positions为请求的token ids序列进行编号，该数据主要在计算旋转位置编码时使用，因此prefill阶段和decode阶段传入的positions存在较大差异。

Step2：prefill阶段 。通过“block管理”分配逻辑块并计算slot。为了降低显存碎片，框架中采用两层结构来管理显存分配：

• 逻辑块（logical kv blocks）：块与块之间可通过链表管理，以保证逻辑块使用的连续性。
• 物理块（physical kv blocks）：实际存储数据的块，通过预先开辟一整段显存来构建。

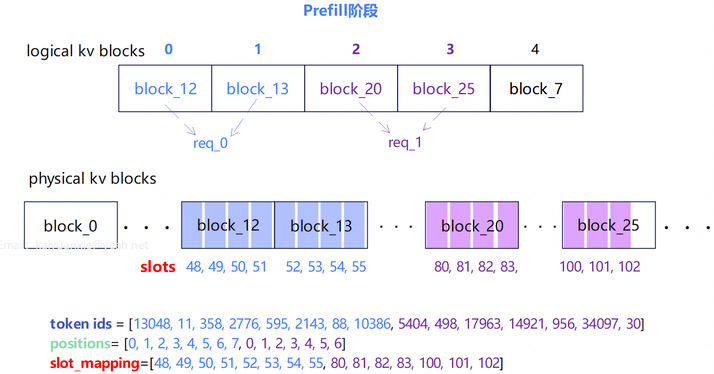

逻辑块与物理块之间通过一个块表（block table）完成映射，实现逻辑块与物理块的一一对应。通常情况下，逻辑层分配的块是连续的，但物理块的分配不一定连续。在示例中，block size设置为4（即每个 block 包含 4 个 slot）。按照逻辑块中空闲block的顺序，会为请求0分配前两个block（序号0、1），然后为请求1分配两个block（序号2、3）。

物理块中每个slot的数据位置是全局唯一的，可以通过块编号和token在块内的相对位置计算得出：

𝑠𝑙𝑜𝑡=𝑏𝑙𝑜𝑐𝑘𝐼𝐷∗𝑏𝑙𝑜𝑐𝑘𝑆𝑖𝑧𝑒+𝑙𝑜𝑐

例如，请求1的最后一个字符为“？”，对应的token id是“30”，该token在最后一个block中的相对位置为2，则其slot序号为：

25∗4+2=102

在本阶段，model完成前向运算后，会相应地更新物理层的KV cache数据。

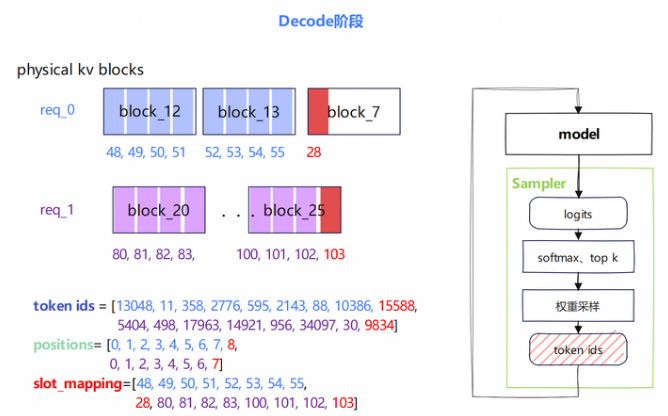

Step3：decode + sampling阶段 。本阶段为新token的生成阶段，KV cache数据会逐轮迭代生成，请求分配的blocks也可动态增加。例如示例中的req_0，在第一轮迭代生成时，管理层会再分配一个block来装载新的KV cache数据。

新的token ids的生成过程为：先经过model计算，再由sampler采样得到。采样过程中可以设置随机性，因此即便输入相同，生成的token id也可能不同。

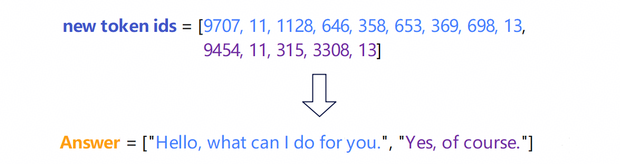

Step4:  将token ids还原成词(De-Tokenization) 。生成的token ids需经过解码得到具体的输出词汇，这些输出最终通过请求响应返回给用户。

数据转换的演示代码参考：nano_vllm.ipynb [2] 第1节

2 Nano-vLLM框架详解

为什么需要一套推理框架？在《 vLLM不知如何开始？看这篇：vLLM框架快速入门引导 [3] 》的第1节中曾讨论过此问题，结论是传统的方式已无法满足当前大语言模型（LLM）的推理需求，需要有一个专门的推理引擎来完成 高效的请求调度与资源分配 。

为实现这一目标，一套推理框架通常需要包含以下几个关键模块：

• 调度器（ Scheduler ）：负责处理多个请求之间的调度与协同问题；
• 显存管理（ KV cache manager ）：负责为请求分配KV cache所需的显存资源；
• 执行器（ Model runner ）：负责执行模型的具体计算。

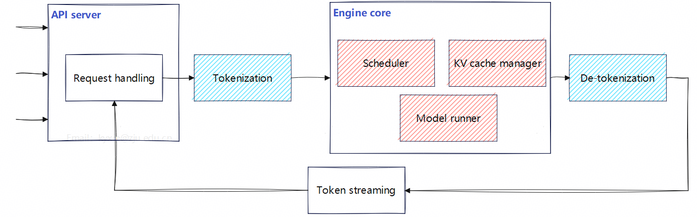

推理框架示意图

一般会使用引擎核心（Engine Core）来承载关键模块，作为推理框架的主体。Nano-vLLM是一个轻量级的推理框架，实现了LLM推理所需的基本功能（当前不具备生产级部署能力），其框架主体简单清晰，非常适合用来了解推理框架的运作。下面将对它展开介绍。

2.1 架构图概览

Nano-vLLM实现了PagedAttention、Continuous batching、Prefix caching等特性，同时支持在单节点内以张量并行（Tensor Parallelism，TP）方式运行。代码总量约1.2k行，Decode阶段支持CUDA Graph。代码库采用纯Python实现，不涉及CUDA c++编译。

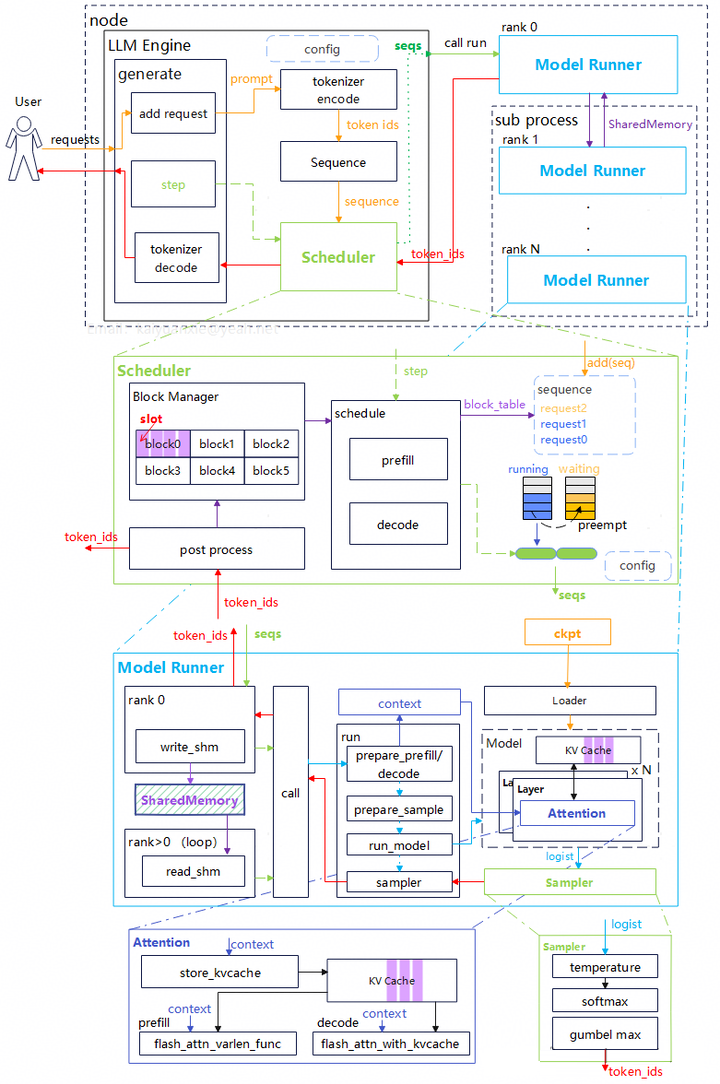

整体结构如下图所示：

关键组件：

• LLM Engine ：创建推理服务所需的所有模块，提供处理用户请求的接口（generate），并完成请求数据的编码、执行与解码过程。
• Block Manager ：基于PagedAttention原理管理KV cache的显存。
• Scheduler ：通过队列维护待执行的请求，组织并下发每一步需要执行的请求。
• Model Runner ：加载并运行模型，完成每个请求的运算。当TP > 1时，主进程会启动多个Model Runner实例，共同完成前向计算。

Continuous batching和Prefix caching的具体逻辑实现，主要在Scheduler和Block Manager中完成。

关键特性原理简介：

Continuous batching（持续批处理） ：持续地向GPU中送入请求数据进行推理，而非采用离散的批处理方式。当一个请求结束后，会立即下发新的请求，这种处理方式能够有效提升GPU的利用效率。

continuous batching

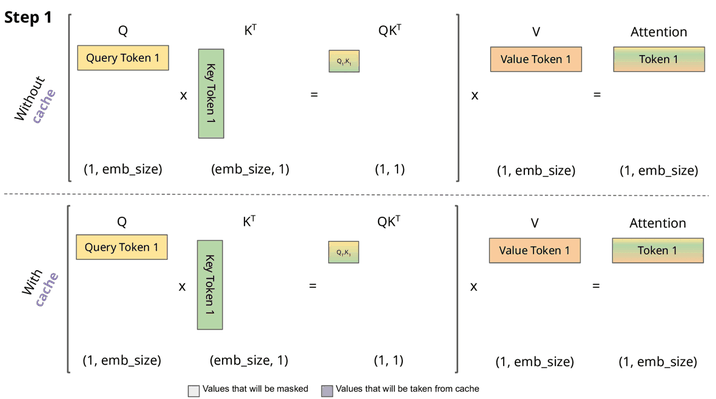

在Attention计算中，KV值的复用能够减少冗余计算。目前，KV cache已成为Attention推理计算的标准配置，推理框架需要管理多个不同请求的KV cache。Nano-vLLM中采用的KV cache管理技术主要是Paged Attention和Prefix Cache。

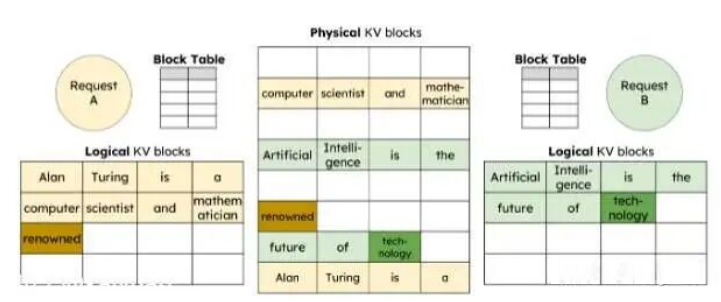

Paged Attention（分页注意力） 的核心逻辑是将Attention运算中的KV值通过类似虚拟内存的分页机制管理起来，如下图所示。图中有两个请求request A和B，它们各自拥有自己的逻辑块（logical kv blocks），并通过对应的映射表（block table）找到每个token在物理块（physical kv blocks）中的位置。这种方式的优势在于：能够充分利用显存，减少显存碎片；同时减少物理显存的反复申请与释放操作，从而提升效率。

PagedAttention基本原理示意

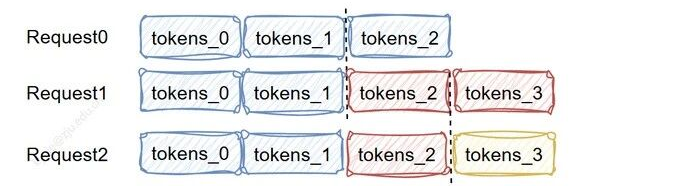

Prefix Caching（前置缓存) 的原理是通过跨请求/对话的KV cache复用来减少计算量。如下示例，推理三个不同的请求0、1、2。请求0计算完成后，可将计算得到的KV cache保存下来；在请求1计算时，前两个token块的cache可以直接复用。同样，请求3可复用3个块，仅需计算tokens_3的内容。Prefix Cache能够有效减少prefill阶段的总计算量。

prefix示例

2.2 LLM Engine

LLM Engine是推理框架的核心模块，它会创建一个Scheduler实例和至少一个Model Runner实例。其主要逻辑封装在generate函数中，数据在各模块之间通过参数传递。请求的资源分配在Scheduler中完成，前向运算在Model Runner中完成。其中，第一个Model Runner创建在主进程中，其他Model Runner创建在子进程中，主进程与子进程之间通过共享内存进行通信。

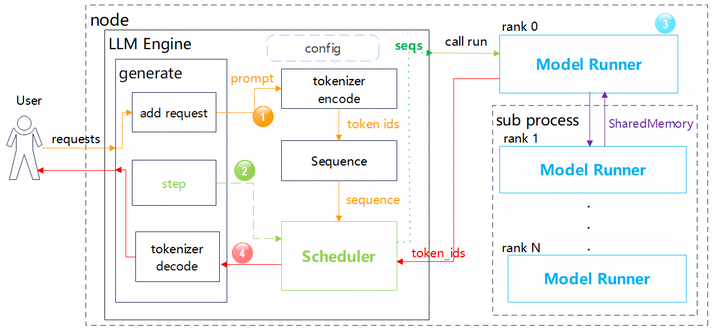

执行步骤如下（结合下图说明）：

1. 接收到用户请求后，通过tokenizer将prompt编码为token ids，并为每个请求创建一个Sequence实例。
2. 调用step函数触发调度器执行，调度器将待执行的请求数据传递给Model Runner。若存在多个Model Runner，数据仅传输给rank 0的Model Runner。
3. 在Model Runner中完成模型的前向计算，获得生成的token ids。
4. 将token ids解码为字符串并返回给用户，同时调度器释放相应资源。

2.3 Scheduler

Scheduler(调度器)负责请求的下发与执行组织，内部维护两个队列：running队列和waiting队列，多个请求在这两个队列之间轮转。调度逻辑默认采用prefill优先策略，即当收到新的prefill请求时，可打断当前正在进行的decode执行，被中断的请求将被移入waiting队列。抢占逻辑为：当请求执行资源不足时，按照入队顺序将running队列中后进入的请求转移至waiting队列。

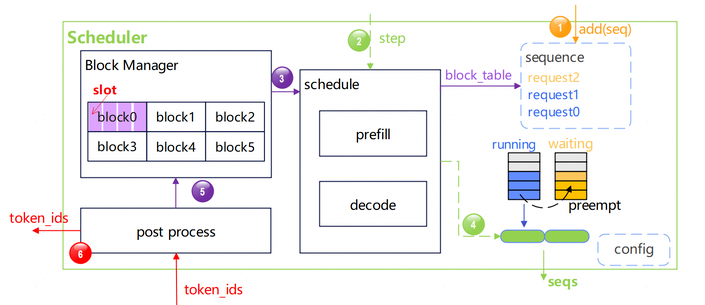

调度器内部会创建Block Manager实例，用于为请求分配KV cache blocks。其主要执行步骤如下（结合下图说明）：

1. 接收到新请求后，将其加入等待队列。
2. 执行step，分为prefill和decode两个阶段。
3. 为即将执行的请求分配blocks，信息记录在block table中。
4. 打包当前需要执行的请求数组seqs。
5. 前向计算完成后进行后处理，释放已结束请求占用的KV cache资源。
6. 将token ids返回给tokenizer解码。

2.4 Model Runner

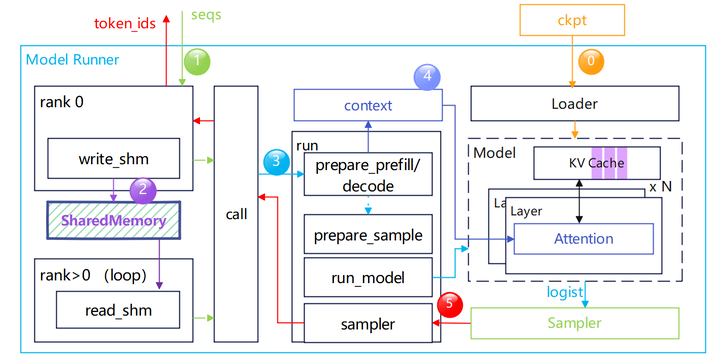

Model Runner（模型执行器）主要完成模型的前向运算。当TP>1时，通过multiprocessing管理各rank之间的协作。rank 0创建的Model Runner接收seqs数据，并通过SharedMemory与其他进程共享该数据，仅rank 0返回计算结果。Model Runner的关键函数为run。执行步骤如下（结合下图说明）：

0. 推理服务启动时，需完成模型参数加载、KV cache创建及预热。

1. rank 0接收来自调度器的待执行请求。

2. rank 0将请求数据写入SharedMemory，其他rank通过循环调用loop函数读取SharedMemory，在读取到请求数据seqs后启动执行。

3. Model Runner执行run操作，包括数据准备、模型执行和logits采样。

4. 在准备阶段会创建context数据，该数据主要用于Attention阶段的计算，为flash attention算子提供入参。

5. 模型前向计算得到的logits经采样器完成采样，采样结束后返回token ids。

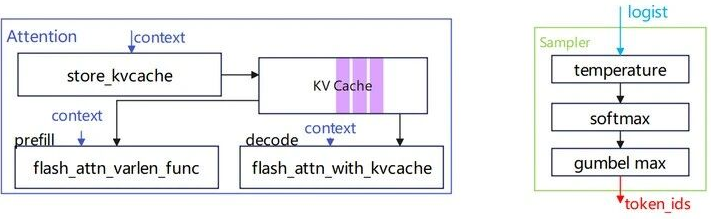

在Attention阶段，KV cache会通过store_kvcache函数写入KV cache tensor中；Attention计算根据当前是prefill还是decode阶段调用不同的FA算子。目前采样的计算过程为：温度、softmax和gumbel max计算。

3 代码分析

Nano-vLLM的整体代码结构简单清晰，阅读源码时可以从LLM Engine类作为入口，逐层展开。本文将主要介绍其代码结构，并重点讲解其中的几个关键逻辑。

3.1 代码结构

代码编写中使用的主要外部模块：

• 采用PyTorch实现模型层，使用torch.distributed处理分布式计算；
• 采用flash_attn构建Attention模块，利用transformers的AutoTokenizer进行编码和解码；
• 使用multiprocessing的SharedMemory进行数据协同，用Event完成各Rank之间的同步；
• 使用triton库自定义KV cache存储函数，实现KV cache的快速写入；
• 利用safetensors库的safe_open构建模型参数加载函数。

代码组织：

• nanovllm.engine：框架关键模块定义位置，包含Sequence、Scheduler、ModelRunner、BlockManager等。
• nanovllm.layers：模型层实现，如activation、attention、linear、embedding、sampler等。
• nanovllm.models：具体模型结构实现，当前仅支持Qwen3模型。
• nanovllm.sampling_params：定义SamplingParams以存储采样参数。
• nanovllm.config：定义框架运行基本参数，如max_num_batched_tokens、max_num_seqs、gpu_memory_utilization等。
• nanovllm.utils：实现Context与load_model。每个进程仅实例化一个Context。

3.2 关键类/函数

KV cache的管理是推理框架负责的核心工作之一，本节将分析其中的关键环节：KV cache blocks的数量计算、blocks的分配与回收。

KV cache的数量计算

在模型加载完成后，框架需要计算出能够开辟的最大blocks数量，该逻辑位于nanovllm/engine/model_runner.py的allocate_kv_cache()函数中，通过该函数确定blocks的数量上限。首先，根据config配置确定单个block的大小，其中block_size为每个block对应的tokens数量，框架中默认值为 256（位于 Sequence类的公有变量中）。

 block_bytes = 2 * num_hidden_layers * block_size * num_kv_heads * head_dim * fp_16_size

blocks数量的采样计算：

 num_kvcache_blocks = int(total * gpu_memory_utilization - used - peak + current) // block_bytes

其中gpu_memory_utilization为用户配置的系数，表示框架最多可使用多少显存。total、used、peak、current是框架进行预热后由torch.cuda采集的显存数据，框架根据这些参数确定运行时的blocks上限。

可以参考nano_vllm.ipynb [2] 2.2节点的计算演示，配置参数后得到如下计算输出：

BlockManager运算

BlockManager负责管理逻辑显存，其核心任务是维护一个blocks列表（或称block池），并记录哪些block处于空闲状态，哪些blocks正在被使用。未被请求占用的blocks会被放入空闲队列（free_block_ids）中进行记录，该队列遵循先进先出（FIFO）原则，这一原则有利于历史数据的保存。已被请求占用的blocks则记录在使用列表（used_block_ids）中。

BlockManager的主要功能是分配与释放块，对应函数为allocate()和deallocate()。

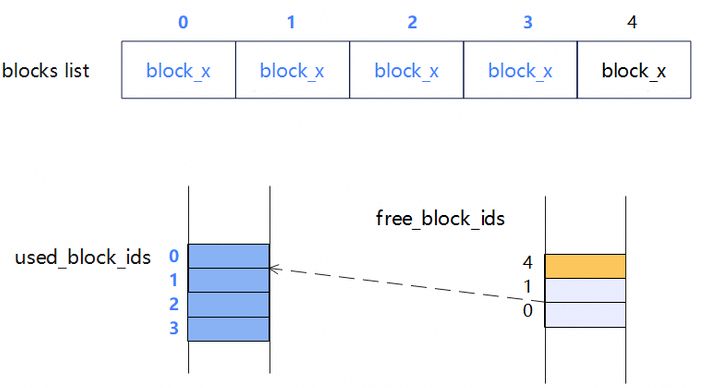

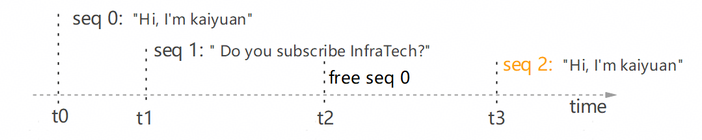

下面通过一个例子来讲解其运行逻辑。假设num_kvcache_blocks的大小为5，请求序列为seq0、seq1、seq2，每个请求需要2个block。其中seq0和seq1的序列内容相同。执行时序如下所示：

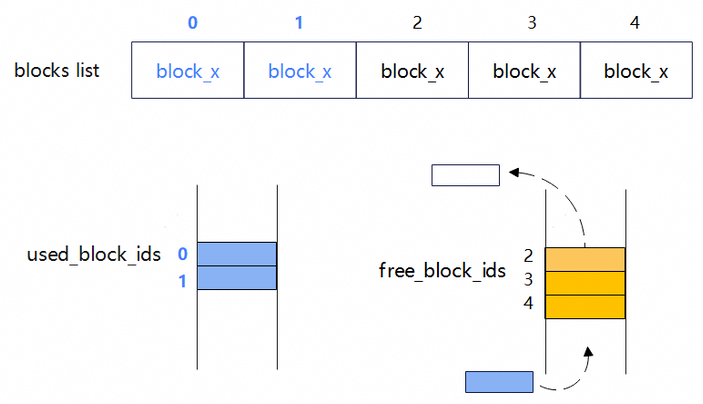

时刻0：为seq0分配blocks（序号0，1）：

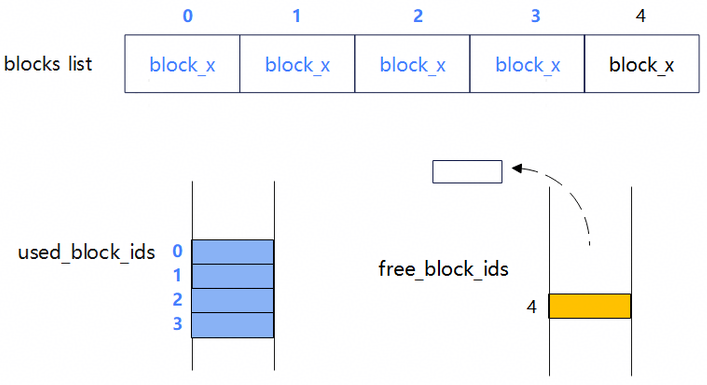

时刻1：为seq1分配blocks（序号2，3)。

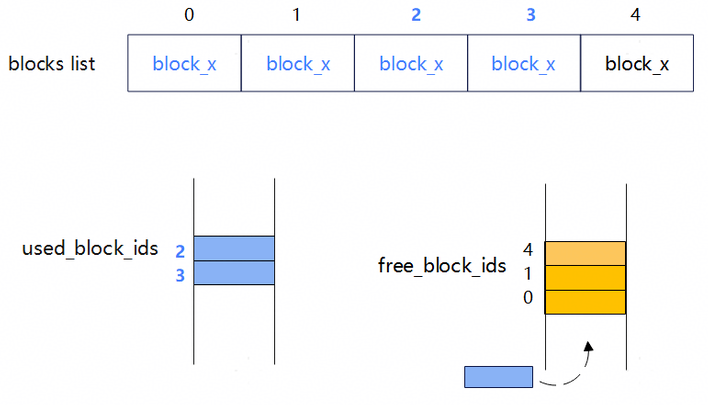

时刻2：释放seq0的blocks（序号0，1)。

时刻3：为seq2分配blocks（序号0，1)。由于seq2的内容与seq0相同，且上一步释放的block值未被清除，prefix cache匹配动作中检测到相同前缀，则会让相关的block直接转入已使用队列中。

prefix cache的匹配通过哈希值计算完成，在compute_hash()函数中实现了对token ids序列的哈希计算。

        def compute_hash(cls, token_ids: list[int], prefix: int = -1):
              h = xxhash.xxh64()
              if prefix != -1:
                  h.update(prefix.to_bytes(8, "little"))
              h.update(np.array(token_ids).tobytes())
              return h.intdigest()

上述计算的整个过程，可以单独演示计算，参考nano_vllm.ipynb [2] 2.3节。

Attention运算

Attention运算是框架代码中的另一个关键部分，计算过程调用的是FlashAttention算子。在此之前，需要根据算子要求为每个数据构造好相应的入参。在flash-attention/flash_attn/flash_attn_interface.py中可以找到FlashAttention计算所需的数据格式要求：

• Q/K/V数据格式：(total_q, nheads, headdim)，即计算decode时Q的格式为(batch_size, seqlen, nheads, headdim)
• KV cache数据格式：(num_blocks, page_block_size, nheads_k, headdim)
• cu_seqlens_q/cu_seqlens_k数据格式：(batch_size + 1,)，表示batch中各序列长度的累积值
• max_seqlen_q/k：Q/K在batch中最长的序列长度
• cache_seqlens：cache的序列长度

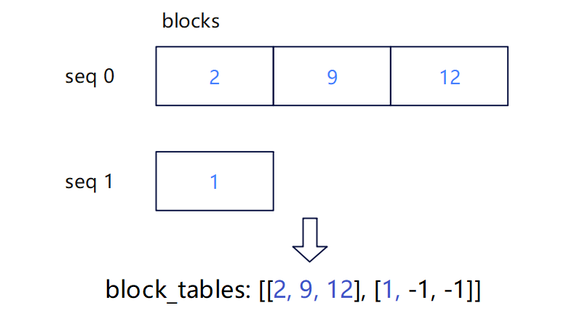

• block_tables数据格式：(batch_size, max_num_blocks_per_seq)，用于索引KV cache的block数据

计算步骤：

• 创建请求转换数据
• 分配逻辑存储空间
• 分配物理存储空间
• 构建FA计算数据格式
• 完成FA计算

所谓的物理存储空间，实际上是通过一次性分配一整块KV cache，再按照数据索引进行使用。整个模型共用一个tensor数据，其构造逻辑如下：

 kv_cache = torch.empty(2, num_hidden_layers, num_kvcache_blocks, kvcache_block_size, num_kv_heads, head_dim)

第一个维度“2”用于区分K值和V值，第二个维度num_hidden_layers表示模型的总层数，后续维度则按照FlashAttention算子的格式要求进行组织。每层的KV cache数据传入FA算子时，会按照如下方式进行索引：

 # K cache与V cache数据分离：
 layer_id = 0 # 假设为第0层
 k_cache = kv_cache[0, layer_id]
 v_cache = kv_cache[1, layer_id]

Attention的计算示例参考nano_vllm.ipynb [2] 第3.1节。

CUDA Graph加速Decode计算

在Decode计算阶段，若配置enforce_eager=False，则允许使用CUDA Graph加速。具体做法是为每个batch size的输入记录一个CUDA Graph，当再次遇到相同batch size时，直接调用graph replay来提升速度。图的捕获逻辑位于nanovllm/engine/model_runner.py的capture_cudagraph函数中。

笔者编写了一段可独立运行的代码，用于模拟nano-vLLM运行过程中用到的逻辑，具体请参考 nano_vllm.ipynb [2] 第3.2节。

KV cache的写入函数

每次运算时，KV数据需要写入KV cache中，其中关键参数是slot_mapping，该参数已在本文第1节中介绍。其计算示例代码如下：

 def get_slots(block_ids, block_size, seq_len):
      slots = []
       for block_id in block_ids[:-1]:
           start = block_id * block_size
           end = start + block_size
           slots.extend(list(range(start, end)))
      # 最后一个block
       start = block_ids[-1] * block_size
       end = start + (seq_len - (len(block_ids)-1) * block_size)
      slots.extend(list(range(start, end)))
       return slots

slot的计算示例参考nano_vllm.ipynb [2] 第1.2节。

有了slot_mapping之后，就可以正确更新KV cache数据。在框架中，使用了Triton代码实现了这一函数功能，位于nanovllm/layers/attention.py中的store_kvcache_kern。

Scheduler的逻辑

Scheduler的代码逻辑比较清晰简单，主要体现在对prefill和decode阶段的区分处理，以及对两个队列的处理顺序与优先级。关于具体的调度过程，笔者在之前的一篇文章中已有介绍：vLLM Scheduler逻辑难啃？先手搓一个基础调度器

补充问题

为什么仅在decode阶段使用CUDA Graph?

CUDA Graph的加速要求输入尺寸固定，这样才能利用图缓存来提升性能。在decode阶段，每个请求的输入长度始终为1，其他输入保持不变，这种固定输入格式适合使用图缓存；而prefill阶段的计算长度不固定，若要构造图缓存，需要较大的显存空间和初始化时间，因此通常不支持CUDA Graph加速。

Nano vLLM和miniSGLang、vLLM、SGLang是什么关系？

Nano-vLLM与vLLM之间没有直接的代码关联，Nano-vLLM的处理流程可以理解为vLLM v0版本的简化实现。Nano-vLLM和miniSGLang均不适用于生产环境部署，而是作为学习推理框架内部原理的理想学习材料。
