这是"本体论 × 工业软件"系列的第七篇。前两篇从 BOM 这条线讲清楚了本体层在跨系统语义问题上的定位和落地策略。这篇换个角度，从 CAD 切入——聊聊为什么大多数"数字孪生"其实只是"3D 展示台"，以及本体论如何让 CAD 数据真正懂业务。

你见过的"数字孪生"，大概率是假的

先聊个现象。

过去几年，"数字孪生"这个词在制造业的出现频率堪比"智能制造"和"工业互联网"。每次展会，总有几个供应商拿着一个闪闪发光的 3D 工厂模型，屏幕上几十台设备在旋转，各种仪表盘在跳动。演示效果震撼，现场掌声热烈。

然后你问一个问题：这台电机现在转速异常，涉及哪些下游产线？可能影响哪些在制工单？是否触发了预防性维护的条件？

画面卡住了。

因为那个 3D 模型，其实只能给你看"那台电机长什么样"，它不知道电机和产线的关系，不知道工单是什么，不知道维护策略是怎么定义的。

这就是当前大多数"数字孪生"的状态——形状是对的，但大脑是空的，问它业务问题它一概不知。

真正的数字孪生应该是什么样的？简单说，是一个既知道"它长什么样"，又知道"它是什么、做什么、和谁有关、受什么约束"的工程对象。几何和语义，两层都要有。

几何数据和语义数据：数字孪生的两层皮

要搞清楚这件事，先把"几何数据"和"语义数据"分开来看。

几何数据：CAD 里有什么

打开一个 CAD 文件，你能看到的典型内容：

• 三维几何体（实体、曲面、曲线）

• 尺寸和公差标注（GD&T）

• 装配关系（配合面、约束）

• 材料属性（密度、弹性模量，仅部分 CAD 支持）

• 工程属性（质量、体积、重心，自动计算）

这些是 CAD 系统很擅长管理的东西。你给一个机械工程师一个 SolidWorks 文件，他能精确还原出这个零件的几何形态，甚至做有限元分析、干涉检查等。

但这个 CAD 文件不知道：

• 这个零件是 EBOM 里的哪个节点

• 对应 ERP 里的哪个物料编码

• 装配到哪条产线的哪个工位

• 历史上出现过哪些质量问题

• 上一次工程变更是什么时候，改了什么

• 适用哪些行业标准和合规要求

这些是语义数据——描述业务关系、历史状态、规则约束的知识，CAD 系统没有，也不该有。

现在的做法：靠人工"翻译"

目前很多企业的处理方式是靠人工拼接。设计工程师从 CAD 里导出 BOM，手工录入 PLM（当然也有做了CAD和PLM集成，自动生成BOM的情况）；PLM 里的 EBOM 节点和 ERP 里的物料编码靠接口同步（或者靠 Excel 手工对齐）；维修记录在 EAM 里，质量数据在 MES 里，CAD 文件还是 CAD 文件。

每次需要"看全貌"——比如新品发布前评审，或者客户投诉时的质量追溯——都要有人把这几个系统的数据拉出来，手工整合，生成一份"临时报告"。

这件事费时、容易出错，而且极度依赖特定的"老员工"。

STEP 和 IFC：工程界早就在琢磨这件事

本体论的思想在工程领域并不是新鲜话题，只是很多人没意识到而已。两个典型例子。

STEP：产品数据交换的"语义契约"

STEP（Standard for the Exchange of Product model data）是 ISO 10303，一个制造业用了三十年的产品数据交换标准。

STEP 的设计思路是：产品数据不只是几何，还包括形状之外的所有工程知识——材料、公差、制造工艺、检测要求、产品生命周期各阶段的状态。STEP 定义了一套"应用协议"（Application Protocol），用形式化语言描述产品对象的类型和关系。

从今天的视角看，这其实就是一套针对工程领域的本体模型。只不过它是在本体论这个词流行之前就发展起来的，用的是 EXPRESS 语言而不是 OWL。

有趣的是，后来 ISO 的 STEP 工作组确实把部分应用协议翻译成了 OWL 本体，因为大家意识到两者解决的是同一类问题。

IFC：建筑里的本体论实践

如果 STEP 还比较抽象，建筑行业的 IFC（Industry Foundation Classes）更直接。

IFC 是 BIM（建筑信息模型）领域的开放数据标准，定义了建筑对象的语义模型：柱子是什么（IfcColumn）、墙是什么（IfcWall）、一扇门有哪些属性（位置、尺寸、材质、开启方式），以及对象之间的关系（IfcRelContainedInSpatialStructure、IfcRelConnects...）。

一个完整的 IFC 模型不只是一堆几何体，而是包含完整业务语义的建筑知识图谱：每个构件是什么、在哪里、和谁相连、归哪个系统管理、生命周期状态如何。

建筑行业的实践证明了这件事是可行的——CAD 几何加上语义本体，才能叫真正的工程信息模型，而不只是"好看的 3D"。

制造业的 IFC 等价物还没有完全统一，但 STEP、ISO 10303-242（带有 PMI 的制造产品模型数据）、以及各主要 CAD 厂商正在推进的 3D Annotation 标准，都在往这个方向走。

本体论怎么让 CAD 模型"懂业务"

理论够了，来说具体的做法。

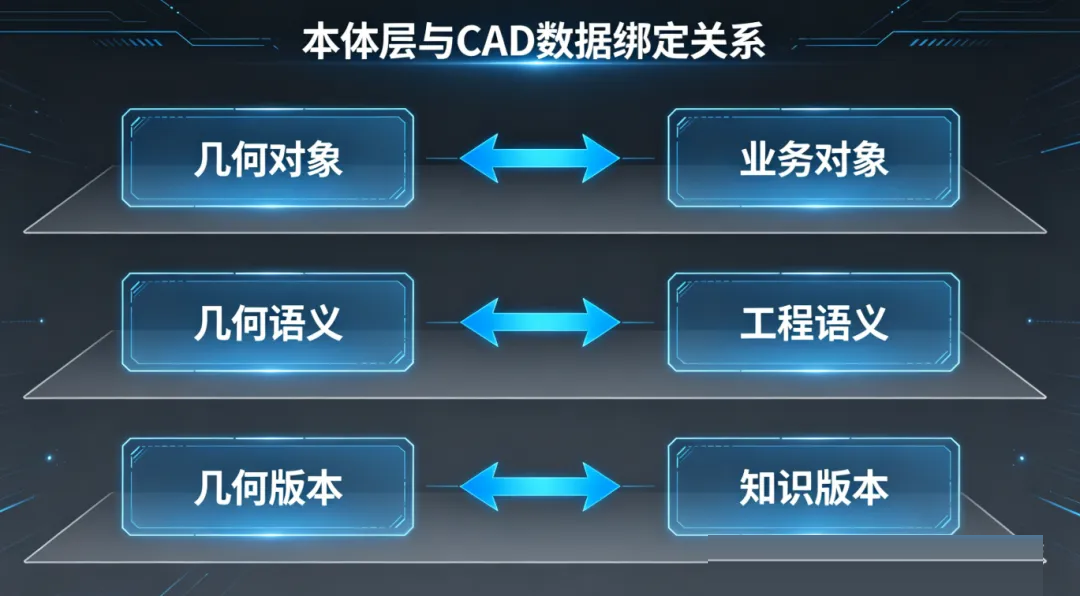

本体层如何与 CAD 数据对接，核心是三个绑定关系。

绑定一：几何对象 ↔ 业务对象

CAD 里的零件 shaft_001.stp，需要绑定到本体层里的业务对象节点。业务对象节点记录的是：

• 这是零件，类型是"传动轴"

• 对应 PLM 中的编号：P-EC-2301-001（EBOM）

• 对应 ERP 中的物料：MTR-CS-88820（MBOM）

• 在产品层级上隶属于"减速器组件"

这个绑定关系一旦建立，CAD 文件就有了"身份证"——它不再是一个孤立的几何文件，而是整个产品知识体系里有坐标的节点。

具体实现方式多样：可以在 CAD 文件的属性字段里写入本体对象的 URI，也可以在本体数据库里维护一张映射表。两种方式各有利弊，通常大型企业会用 PLM 系统来做这个桥接（PLM 里的零件 Item 同时关联了 CAD 文件和 BOM 节点）。

绑定二：几何语义 ↔ 工程语义

CAD 里的几何语义（孔、槽、螺纹、配合面）需要映射到工程语义（加工工序、公差要求、配合关系）。

举例：CAD 里标注了一个 φ50H7 的轴孔配合。本体层知道：

• H7 公差等级 → 对应精密加工工序（磨削，IT7 精度）

• 轴孔配合 → 这个孔和另一个零件的轴是"配合关系"

• 加工工序 → 对应 MES 里的工序号 OPS-GRD-007

这个映射让"几何配合精度"和"车间工序"之间建立了语义连接，而不是靠工艺工程师每次人工查对应关系。

这个层次的建模是工作量最大的部分，也是工业本体落地里最有价值的部分。

绑定三：几何版本 ↔ 知识版本

这是容易忽略但极其重要的一个绑定。

CAD 文件有版本（Rev A、Rev B、Rev C...），对应工程变更历史。本体层里的业务对象也有版本（对应 PLM 的工程变更单 ECN）。这两个版本需要同步绑定。

否则，你可能在 ERP 里查到的是 Rev B 的物料参数，但 CAD 里还是 Rev A 的几何，而 MES 里的工艺已经按 Rev C 在生产——三套系统的"版本"根本不在同一时间线上，变更影响分析就失效了。

本体层维护的版本关联，相当于一条跨系统的"时间线"，确保"这个零件"在某个时间点的研发状态、制造状态、采购状态、服务状态是一致的。

AI + CAD + 本体：三者叠加之后

三个绑定关系建立之后，加上 AI，能做什么以前做不到的事情？举三个场景。

场景一：智能设计审查

传统设计审查：工程师手工检查 CAD 模型是否符合设计规范，翻厚厚的设计规范文档，依赖经验。

有了本体 + AI：

• 本体层描述了设计规范（哪类零件需要满足哪些几何约束、材料要求、公差等级）

• AI 模型分析 CAD 几何，自动识别特征（孔、螺纹、薄壁、配合面）

• 将几何特征和本体规范对比，自动生成"设计合规性报告"，标出不符合点和建议修改方式

这不是猜想。西门子、达索等 CAD 厂商都在这个方向做产品，国内也有几家创业公司在做基于 LLM 的设计规范审查工具。

场景二：自然语言问设备历史

维修工程师拿着设备编号问 Agent："这台泵上个季度有几次非计划停机，每次停机前的振动传感器数据有什么规律？"

以前的回答过程：从 EAM 找停机记录，从 SCADA 找传感器数据，从 CAD 找设备结构图，三个系统三次手工查，合并分析。

• 本体知道"这台泵"的设备对象 URI，关联到 EAM 记录、SCADA 数据点和 CAD 文件

• Agent 调三个系统的 API，自动取数

• LLM 汇总分析，给出"上季度非计划停机 3 次，每次前 24h 振动频率均出现 12-15Hz 异常峰值，建议检查轴承游隙"

关键是：这个查询不需要人知道"这台泵"在三个系统里叫什么——本体层维护了这个对象的全部身份标识。

场景三：参数化设计的语义自动标注

更前沿一点的方向。

参数化 CAD 设计里，工程师改一个参数（比如轴径从 φ50 改到 φ55），会触发关联参数的自动更新（轴承规格、配合孔径、键槽尺寸...）。这是几何层的参数联动。

如果加上本体层，这个"参数变更"可以自动触发语义层的联动：

• 更新本体层里该零件的关键特性（轴径 φ55）

• 检查是否影响配合零件的公差要求

• 检查是否影响相关工艺参数（新轴径需要不同的磨削参数）

• 推送提醒给工艺工程师："轴组件 EC-001 几何参数变更，以下工艺参数可能需要复核"

几何变更 → 语义联动 → 跨系统通知，形成闭环，而不是几何变了、业务没跟上。

落地方向：从哪里开始

讲完了为什么和能做什么，回到最现实的问题：普通制造企业怎么起步？

同前面几篇文章提到的类似，从"建完整的 CAD 本体模型"开始不是个好主意。给每一个 CAD 零件建语义模型，在企业有几万、几十万个零件的情况下，工作量会把你压垮。

更稳的起点是：从高价值的、变更频繁的核心零部件入手，具体走三步。

第一步，锁定高价值对象。选 20-50 个核心零件（通常是关键功能件、故障率高的件、或者变更最频繁的件），先给这些零件建语义绑定——PLM 节点、ERP 物料、MES 工序、EAM 备件，把四个系统里的 ID 关联到一起。

第二步，建设计-工艺关联知识。对这 20-50 个核心零件，整理关键几何特征（孔系、配合面、关键公差）和对应工艺参数的映射关系。这部分最适合用 Agent + 大模型来做——不需要完整的本体，用结构化文档加向量检索就能跑。

第三步，接变更通知链路。当这些零件发生设计变更（ECN），能自动触发工艺复核通知和跨系统影响评估。这是直接解决"设计变了、工艺没跟上"问题的最短路径。

三步做完，不需要"建完整的 CAD 本体"，但你已经有了一个能用的"核心件知识闭环"，业务价值看得见，然后可以继续扩展，让投资者看到价值。

一个现实预期

最后说一个坦诚的判断，避免大家对"CAD + 本体论"产生不切实际的期待。

当前阶段，CAD 语义本体的落地还有几个真实限制，说清楚比较好。

首先是 CAD 几何特征识别的 AI 能力还不成熟。自动从 3D 几何提取"孔系"、"配合面"、"焊接接头"等特征，技术上可行，但精度和泛化能力在复杂工业零件上还有差距。现在更多是辅助识别，最终判断还要人确认。

其次是 CAD 标准碎片化严重。SolidWorks、CATIA、NX、Creo——不同 CAD 系统的内部格式完全不同，导出的 STEP/JT 等中间格式会丢失部分语义信息。本体层要覆盖所有主流 CAD，集成成本不低。

还有一个容易被忽视的问题：几何版本和业务版本的同步。工程变更流程走得好的企业，CAD 版本和 PLM 版本是绑定的；走得不好的，CAD 文件夹里几十个 V3_1_A_确认版 文件和 PLM 里的版本完全对不上。本体层做不到神奇地解决这个基础数据管理问题。

这些不是否定这个方向，而是设定合理预期。先从基础数据健康度抓起，再叠加本体语义层，才是可持续的路。

写在最后

数字孪生这个概念被过度神化了。真正的数字孪生，不是一个漂亮的 3D 展示台，而是一个能回答工程问题的知识系统——它知道自己是什么、在哪里、和谁有关、受什么约束、历史上发生过什么。

CAD 数据提供几何基础，本体论提供语义结构，两者缺一不可。

不过不用着急把两者一步到位整合，工程界三十年来一直在摸索这件事（STEP 标准发布已经超过 30年了），这不是一个能靠一个项目解决的问题。可行的路是：从核心零件开始，建语义绑定，做设计-工艺知识闭环，逐步扩展。
