1. 技术背景与概述

1.1 具身智能的定义与技术内涵

具身智能（Embodied Intelligence，简称 EAI）是人工智能与机器人学交叉融合的前沿领域，其核心理念在于智能必须通过物理形态的 "身体" 与真实环境持续交互来实现。

根据 2025 年国际人工智能学会（IAAI）联合 IEEE、ACM 等权威机构发布的《具身智能技术白皮书》，具身智能被定义为具有物理形态的智能体，通过 "感知 - 决策 - 行动 - 反馈" 闭环系统与物理环境进行持续交互，能够理解、适应并改造环境，具备在开放世界中完成复杂任务能力的智能系统。

从技术内涵来看，具身智能不仅仅是 "人工智能 + 机器人" 的简单叠加，而是人工智能通过物理本体与环境交互实现 "知行合一" 的综合智能。其核心三要素包括：

具身本体： 包括协作机械臂、四足机器人、轮臂复合式机器人等人形机器人、无人驾驶汽车和无人机等 "智三样"

智能内核： 依托大模型、世界模型与多模态技术，实现认知、决策与行动的统一

环境交互： 以 "第一人称视角" 与现实物理世界进行动态交互和自适应学习）。

具身智能增加了三个主要功能：

认知能力： 从 "看见" 到 "看懂"，通过视觉、语言、动作等多模态数据的联合训练，不仅看到环境中有什么，还能理解内、外、远、近等空间关系

协作能力： 从 "单机执行" 到 "协同作业"，通过端 - 边 - 云协同，突破单机在计算负载、通信等方面的资源限制，强化人机、多机、多任务协作能

学习能力： 从 "干前学" 到 "干中学"，通过学习现实场景中各种不可预测的情况，实现从 "做得到" 向 "做得好" 的转变

1.2 多传感器融合技术的必要性与优势

在具身智能系统中，单一传感器已无法满足复杂任务的需求，多模态传感器融合技术成为提升机器人环境感知、状态估计和决策能力的关键技术路径。每种传感器都存在物理局限：激光雷达虽能提供厘米级点云，却对雨雾敏感且缺乏语义信息；视觉相机擅长识别纹理，但依赖光照条件且尺度感知薄弱； IMU 高频输出可捕捉动态变化，但积分误差会随时间累积。

多传感器融合技术的核心优势体现在以下几个方面：

互补性增强感知能力 ：通过融合不同传感器的数据，智能机器人能够更准确地感知周围环境的变化，从而做出更合理的决策和行动。例如，视觉传感器擅长识别物体的外观和类别，激光雷达擅长测量距离和获取三维结构，将它们的数据融合可以获得更全面、更准确的环境信息。

提升系统鲁棒性 ：单一传感器可能会受到各种因素的影响而失效，而多模态传感融合技术能够降低这种单点故障的风险，提高系统的整体鲁棒性。当某个传感器出现故障或性能下降时，其他传感器可以提供冗余信息，确保系统的正常运行。

实现信息冗余与校验 ：多传感器融合可以实现信息的冗余和互补。冗余性是指多个传感器可能观测到同一对象的相同属性，通过交叉验证提高数据的可靠性；互补性则是指不同传感器具有不同的感知能力，将这些互补信息整合，可以获得对环境的完整描述。

突破单一传感器能力边界 ：这种互补性在理论上超越了任何单一传感器的能力边界。通过将不同传感器的优势数据融合，构建一个比任何单一传感器都更鲁棒、精确、全面的机器人对外部环境和对自身状态的感知模型。

1.3 视觉、雷达、IMU 传感器在机器人系统中的基础作用

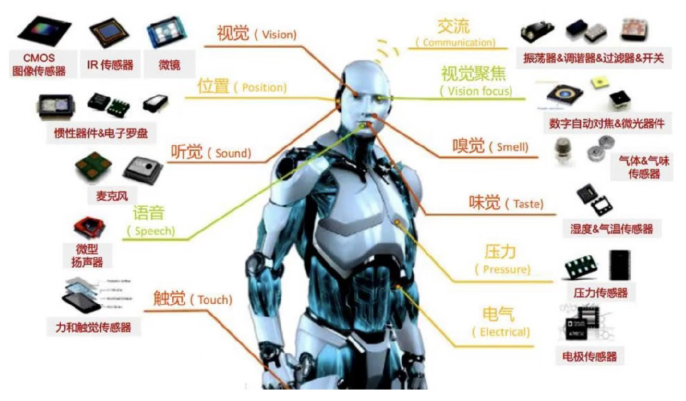

在具身智能机器人系统中，视觉、雷达和 IMU 三种传感器构成了感知系统的核心基础，它们在功能上相互补充，共同实现对复杂环境的全面感知。

视觉传感器的基础作用 ：视觉传感器是机器人最重要的传感器之一，它就像机器人的 "眼睛"，能够获取周围环境的图像信息。视觉感知系统的核心作用是采集环境的光学信息，并通过算法处理，实现对物体识别、定位、导航、避障以及场景理解等功能，为机器人的自主决策和精准操作提供感知支撑。在工作原理上，RGB 摄像头通过三个通道（红、绿、蓝）采集光强信息，实现对环境色彩的精确捕捉，其关键性能指标包括分辨率、帧率、延迟、动态范围和低光性能。

雷达传感器的基础作用 ：激光雷达是一种通过发射激光束探测目标位置和三维信息的主动遥感技术，其核心特点包括厘米级精度、窄波束高方向性、快速扫描能力等。激光雷达对人形机器人而言，堪称 "导航明灯"，核心功能包括路径规划与导航建图、障碍物识别，这两大能力是所有需与三维世界交互的机器人的必备条件。毫米波雷达则是 "务实的功能性传感器"，性价比高，全天候可靠，尤其擅长测速，能够有效穿透雨雾等干扰，持续为机器人提供准确的环境感知信息。

IMU惯性测量单元的基础作用 ：IMU 是一种通过多传感器组合实时监测物体运动状态的核心设备，主要由三轴加速度器和三轴陀螺仪构成，部分高端型号还集成磁力器。IMU 集成了加速度计、陀螺仪和磁力计，通过提供实时响应，使机器人能够准确地确定其方向、位置和运动，从而使机器人能够在动态变化的环境中导航。IMU 可以类比为机器人的 "小脑"，它就像人体的平衡中枢，不负责决策，但为决策提供最关键的自身姿态和运动信息，是机器人变得更稳定、动作协调的基础。

2. 三大传感器技术特性与互补性分析

2.1 视觉传感器技术特性与性能参数

视觉传感器在机器人系统中承担着获取环境语义信息与空间几何信息的核心功能，其技术特性直接影响着机器人的感知能力和决策质量。

RGB相机技术特性 ：RGB 摄像头是人形机器人最基础、最核心的视觉传感器之一，其主要功能是采集环境的二维彩色图像信息，为机器人提供环境感知和语义理解的视觉基础。

在技术参数方面，现代 RGB 相机的分辨率可达到 3072×2048@RGB 图，帧率可达到 120fps，水平视角可达 62±1°，垂直视角可达 43±1°。 3D视觉传感器技术特性 ：3D 视觉传感器通过主动或被动方式获取场景中每个像素点到相机的距离（深度）信息，生成点云或深度图。其核心技术包括双目 / 多目视觉（模仿人眼视差，双 / 多摄像头同步采集，通过三角测量计算像素深度）和 ToF（飞行时间）技术（近距离高精度、帧率稳定、功耗适中）。

视觉传感器性能参数对比 ：

传感器类型	分辨率	帧率	视场角	精度	工作距离	功耗
RGB 相机	640×460-3072×2048	30-120fps	62°×43°-100°×75°	像素级	不限	低
双目视觉	640×480-1920×1080	30-60fps	取决于基线距离	毫米级	0.5-10m	中
ToF 相机	320×240-640×480	30-90fps	97°×59.5°	±2.5cm (近距)	0.1-5m	中

视觉传感器的优势与局限 ：视觉传感器的主要优势在于提供丰富的纹理和颜色信息，能够实现高精度的目标识别和语义理解，在光照充足的环境下性能优异。然而，其局限性也较为明显：对光照条件敏感，在低光或强光环境下性能下降；缺乏直接的深度信息，需要通过立体视觉或其他技术获取；在雨雾等恶劣天气条件下性能受到影响；视觉算法计算复杂度较高，对硬件要求较高。

2.2 雷达传感器技术特性与性能参数

雷达传感器作为机器人系统中的核心感知设备，主要包括激光雷达和毫米波雷达两大类，它们在技术原理、性能特点和应用场景方面各有特色。

激光雷达技术特性 ：激光雷达是一种通过发射激光束探测目标位置和三维信息的主动遥感技术，其核心功能是向外部空间发射特定波长、能量和脉冲特性的激光束，作为环境感知的 "主动光源"。

激光雷达的核心原理是通过发射数百万次激光脉冲，这些脉冲遇到物体后会反射回来，传感器根据脉冲往返的时间差就能算出物体的距离，再结合激光发射的角度就能勾勒出物体的形状和位置，最终生成一张密密麻麻的三维点云图。

激光雷达性能参数 ：

技术指标	参数范围	说明
探测距离	200-500 米	最远探测距离可达 500 米，标准探测距离 200 米
测距精度	±2cm-±5mm	高精度产品可达毫米级精度
角分辨率	0.05°-0.5°	决定点云密度和细节分辨能力
水平视场角	360°	全向扫描能力
垂直视场角	10°-40°	取决于激光雷达类型
扫描频率	10-20Hz	机械式转速可达数十 Hz
激光波长	905nm/1550nm	1550nm 安全性更高

毫米波雷达技术特性 ：毫米波雷达是 "务实的功能性传感器"，性价比高，全天候可靠，尤其擅长测速。它通过发射和接收无线电波来感知物体的距离和速度，能够有效穿透雨雾等干扰，持续为机器人提供准确的环境感知信息。毫米波雷达具有较宽的探测距离和覆盖范围，一般能够检测到 100 米以外的物体，这对于需要在较大空间中活动的人形机器人至关重要。

毫米波雷达性能参数 ：

技术指标	参数范围	说明
探测距离	100-200 米	标准探测距离 100 米以上
测距精度	±10cm	精度相对较低但足够使用
测速精度	±0.5m/s	优异的速度测量能力
角分辨率	1°-3°	分辨率相对较低
工作频率	24GHz/77GHz/79GHz	不同频段应用场景不同
环境适应性	优异	不受天气影响

雷达传感器的优势与局限 ：激光雷达的主要优势在于提供高精度的三维点云数据，测距精度可达厘米级甚至毫米级，能够实现精确的环境建模和障碍物检测。其局限性包括：成本较高，特别是高精度激光雷达；对雨雾天气敏感，在恶劣天气条件下性能下降；缺乏语义信息，只能提供几何结构信息；功耗相对较高。毫米波雷达的优势在于全天候工作能力、优异的测速性能、成本相对较低、功耗较低。其局限性包括：测距精度相对较低、角分辨率有限、无法提供详细的三维结构信息。

2.3 IMU 惯性测量单元技术特性与性能参数

IMU 惯性测量单元作为机器人运动感知的核心设备，在机器人的姿态估计、运动控制和导航定位中发挥着不可替代的作用。

IMU技术特性与组成 ：IMU 是一种基于惯性原理，通过集成加速度计和陀螺仪（部分高端型号还会集成磁力计），实时测量载体在三维空间内的线加速度、角速率（角速度），并可进一步解算出姿态角（如俯仰角、横滚角、航向角）的传感器组合装置。标准的 6 轴 IMU 由三轴加速度计和三轴陀螺仪组成，而 9 轴 IMU 则在此基础上增加了三轴磁力计，也被称为 AHRS （航姿参考系统）。

IMU性能参数 ：

传感器类型	测量范围	分辨率	精度	更新频率	噪声水平
加速度计	±2g/±4g/±8g/±16g	16 位	±5mg	100-1000Hz	1mg
陀螺仪	±250°/s-±2000°/s	16 位	±1°/s	100-1000Hz	0.01-0.1°/√Hz
磁力计	±4/±8/±12/±16Gauss	14 位	±2.5mGauss	50Hz	0.0667mGauss/LSB

IMU技术指标详解 ：

加速度计 ：测量物体在三个正交方向上的线加速度，基于牛顿第二定律（F=ma），通过检测内部质量块因加速度产生的惯性力来工作。它测量的是 "绝对加速度"，既包括物体运动产生的加速度，也包括重力加速度

陀螺仪 ：测量物体绕三个正交轴旋转的角速度，通过测量 科氏力 来检测角速度。一个物体以固定的线速度 v 运动，同时受到一个角速度的影响，在叉乘方向会有一个科氏力的作用，测量这个力便能得到角速度的大小

磁力计 ：测量地球磁场的强度和方向，相当于一个电子罗盘，通过感知地磁北极的方向，磁力计可以提供一个绝对的航向参考，这对于校正陀螺仪在偏航角上的长期积分漂移非常有价值

IMU的优势与局限 ：IMU 的主要优势包括高采样率和实时性强（多数 IMU 可达 100Hz~1kHz，能够提供连续、即时的加速度和角速度信息）、自主导航能力（不依赖外部信号如 GPS、基站，在信号遮挡或恶劣环境下仍能持续输出姿态 / 运动参数）、多自由度测量（典型的 6DoF 或 9DoF，能够完整描述线性加速度、角速度及磁场方向）。其局限性主要体现在误差累积问题，包括零偏漂移、温度敏感性、随机游走等，这些误差会随时间累积，需要通过其他传感器进行校正。

2.4 三种传感器的互补性分析与协同优势

三种传感器在技术特性上存在显著的互补性，通过合理的融合策略能够实现 "1+1+1>3" 的协同效应。

视觉与激光雷达的互补性 ：视觉传感器擅长提供丰富的纹理和颜色信息，能够实现高精度的目标识别和语义理解，但缺乏直接的深度信息；激光雷达则能够提供高精度的三维点云数据，测距精度可达厘米级，能够实现精确的环境建模和障碍物检测，但缺乏语义信息。通过融合两者数据，系统可以获得既包含几何结构又包含语义信息的完整环境描述。

激光雷达与IMU的互补性 ：激光雷达提供高精度的位置和姿态信息，但更新频率相对较低（通常 10-20Hz），且在特征稀疏的环境中可能出现定位困难；IMU 则能够提供高频的运动数据（100-1000Hz），但存在累积误差问题。通过融合，IMU 提供高频的运动预测，弥补激光雷达在快速运动时的更新率不足；激光雷达数据则用于校正 IMU 的漂移误差，形成互补关系。

视觉与IMU的互补性 ：视觉传感器在快速运动时容易出现图像模糊，影响特征提取和匹配效果；IMU 能够提供高频的运动信息，通过预积分可以预测相机的运动，实现图像去畸变。同时，视觉信息提供绝对的尺度信息和校正，能够有效抑制 IMU 的积分漂移，形成 VIO（视觉惯性里程计）系统。 三者融合的协同优势 ： 全天候感知能力 ：视觉提供语义信息，激光雷达提供精确几何结构，毫米波雷达确保恶劣天气下的稳定探测，形成全天候环境感知能力 高精度定位与建图 ：通过激光雷达 - 惯性 - 视觉融合，能够实现厘米级的定位精度和高质量的地图构建

强鲁棒性与可靠性 ：三种传感器在不同环境条件下的表现互补，单一传感器失效时其他传感器可以提供冗余信息，提高系统整体的鲁棒性 实时性与精确性平衡 ：IMU 提供高频运动信息保证实时性，激光雷达和视觉提供高精度测量保证精确性，通过融合算法实现两者的优化平衡

多传感器融合系统架构设计

3.1 系统架构层次划分与设计原则

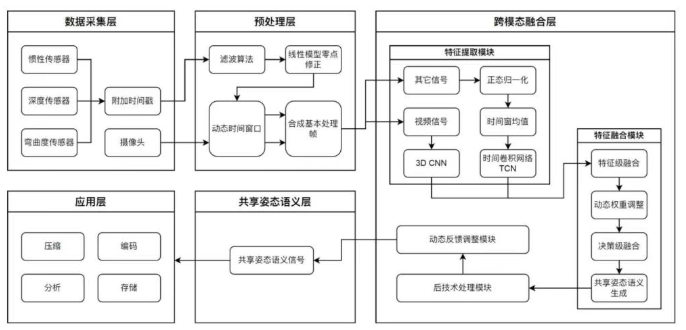

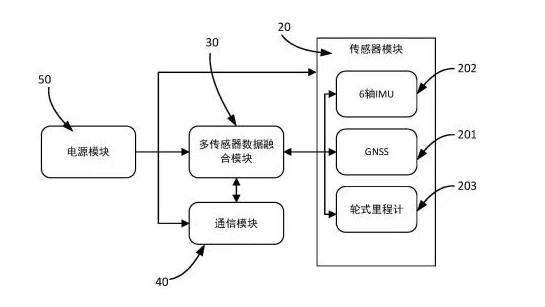

多传感器融合系统架构的设计需要遵循分层解耦的原则，通过合理的层次划分实现系统的可扩展性、可维护性和高性能。 系统架构的层次划分 ：根据信息抽象程度和处理流程的不同，多传感器融合系统架构可分为三个核心层次：传感器层、数据融合层和决策规划层。

传感器层 ：负责原始数据的采集和初步处理，包括视觉传感器（RGB 相机、3D 相机）、雷达传感器（激光雷达、毫米波雷达）、IMU 惯性测量单元等。各传感器独立工作，按照各自的采样频率采集环境数据，并进行初步的噪声过滤和格式标准化处理。 数据融合层 ：数据融合层是数据融合系统架构的核心，负责将来自多个源的数据进行集成，生成统一的输出信息。融合层主要包括数据滤波、特征提取和决策融合模块。在这一层，需要解决不同传感器数据的时间同步、空间对齐、坐标变换等关键技术问题。

决策规划层 ：基于融合后的数据进行高层决策和路径规划，包括目标检测与跟踪、环境理解、行为决策、路径规划等功能模块。这一层将融合后的数据转化为机器人可以执行的具体动作指令。

架构设计的核心原则 ：

模块化设计 ：采用模块化设计理念，将系统分解为独立的功能模块，每个模块负责特定的功能，模块之间通过标准化接口进行通信。这种设计提高了系统的可维护性和可扩展性

分层解耦 ：不同层次之间实现松耦合，底层的传感器变化不会影响上层的决策逻辑，上层的算法优化也不会影响底层的数据采集，提高了系统的灵活性

实时性保障 ：在架构设计中充分考虑实时性要求，通过并行处理、流水线设计、硬件加速等技术手段，确保系统能够在规定的时间内完成数据融合和决策输出 可扩展性 ：架构设计需要考虑未来的扩展需求，支持新传感器的接入和新算法的集成，通过标准化接口和插件化设计实现系统的灵活扩展

3.2 传感器层：数据采集与预处理

传感器层是整个多传感器融合系统的基础，负责原始数据的采集、初步处理和标准化输出。 传感器层的功能架构 ：

传感器类型	主要功能	数据输出	处理流程
RGB 相机	采集环境彩色图像	RGB 图像数据	去噪→畸变校正→格式标准化
激光雷达	采集三维点云数据	点云数据 (x,y,z,intensity)	去噪→分割→格式标准化
毫米波雷达	采集距离和速度信息	目标列表 (range,speed,angle)	滤波→聚类→格式标准化
IMU	采集运动状态信息	加速度、角速度、姿态角	预积分→误差补偿→格式标准化

数据预处理流程 ：

噪声过滤 ：采用滑动平均滤波与小波阈值去噪相结合的方式，有效保留信号突变特征的同时抑制随机噪声

畸变校正 ：对相机图像进行径向畸变和切向畸变校正，对激光雷达点云进行运动畸变校正，确保数据的几何准确性 格式标准化 ：将不同传感器的原始数据转换为统一的数据格式，包括时间戳、坐标系、数据类型等，为后续融合处理提供标准化输入

质量评估 ：对采集的数据进行质量评估，包括信噪比、数据完整性、异常值检测等，为数据融合提供质量指标

传感器层的技术实现 ：

硬件同步 ：通过硬件触发机制实现多传感器的同步采集，确保采集到的数据具有相同的时间基准。对于不具备硬件同步能力的设备，采用 PTP（精确时间协议）将时钟误差控制在微秒级

数据缓存 ：为每个传感器配置独立的数据缓存，用于存储采集到的原始数据和预处理结果，确保数据的完整性和连续性

通信接口 ：采用高速通信接口（如 USB3.0、Ethernet、CAN 总线等）实现传感器与处理单元之间的数据传输，确保数据传输的实时性和可靠性

3.3 数据融合层：核心算法与架构设计

数据融合层是多传感器融合系统的核心，负责将来自不同传感器的异构数据进行高效整合，生成统一的环境感知结果。

数据融合层的架构设计 ：

根据融合层次的不同，数据融合层主要包括三种架构模式：

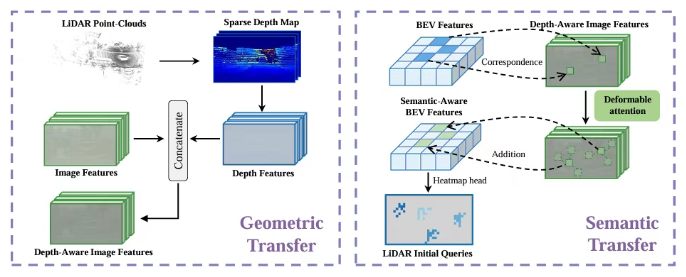

数据级融合（早期融合） ：在原始数据层面进行对齐与融合，将来自不同传感器的原始数据直接进行空间对齐和投影变换，然后送入统一的感知网络进行特征学习和目标检测。这种方法信息损失最小，适合低层特征提取，但对数据同步和配准要求高，计算复杂度大

特征级融合（中期融合） ：提取各传感器的特征后进行融合，先对每个传感器的数据进行独立的特征提取，然后在特征空间进行拼接、加权或注意力机制融合。这种方法平衡了信息损失与计算成本，是工程落地常用的方法

决策级融合（晚期融合） ：各传感器独立输出结果后进行融合，每个传感器先独立完成目标检测、定位等任务，然后将各自的结果进行关联和整合。这种方法实现简单、适用性强，但可能存在信息损失 融合算法架构设计 ： 数据融合层的核心算法架构包括以下几个关键模块：

算法模块	主要功能	输入数据	输出结果
时空对齐模块	时间同步和空间配准	原始传感器数据	对齐后的数据
特征提取模块	提取各传感器特征	对齐后的数据	特征向量
融合策略模块	选择融合算法	特征向量	融合特征
不确定性建模模块	评估融合结果可靠性	融合特征	置信度评估

核心融合算法 ：

卡尔曼滤波系列算法 ： 粒子滤波算法 ：适用于非线性非高斯系统，通过蒙特卡罗采样方式逼近后验分布。粒子滤波的核心机制包括重要性采样、权重更新、归一化和状态提取四个步骤，能够处理任意非线性非高斯的极端场景

深度学习融合算法 ：

概率图模型 ：

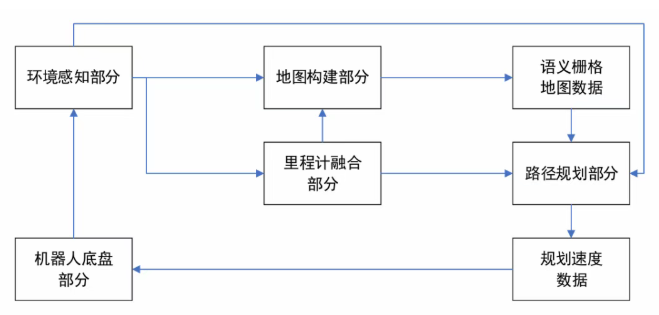

3.4 决策规划层：高层应用与系统集成

决策规划层基于融合后的数据进行高层推理和决策，将环境感知结果转化为具体的行为指令，是连接感知与行动的关键桥梁。

决策规划层的架构设计 ：

决策规划层主要包括以下几个核心模块：

目标检测与跟踪模块 ：基于融合后的感知数据，实现对环境中目标物体的检测、分类和跟踪。该模块需要处理动态目标的运动预测、遮挡恢复、轨迹关联等复杂问题

环境理解模块 ：对融合后的环境数据进行语义理解，包括场景分类、语义地图构建、可通行区域分析等。通过深度学习算法实现对复杂环境的高层次理解

路径规划模块 ：根据环境理解结果和任务目标，规划机器人的运动路径。该模块需要考虑障碍物避障、路径平滑、实时性要求等约束条件

行为决策模块 ：基于环境状态和任务需求，制定具体的行为策略。该模块需要处理多任务调度、优先级管理、异常处理等问题

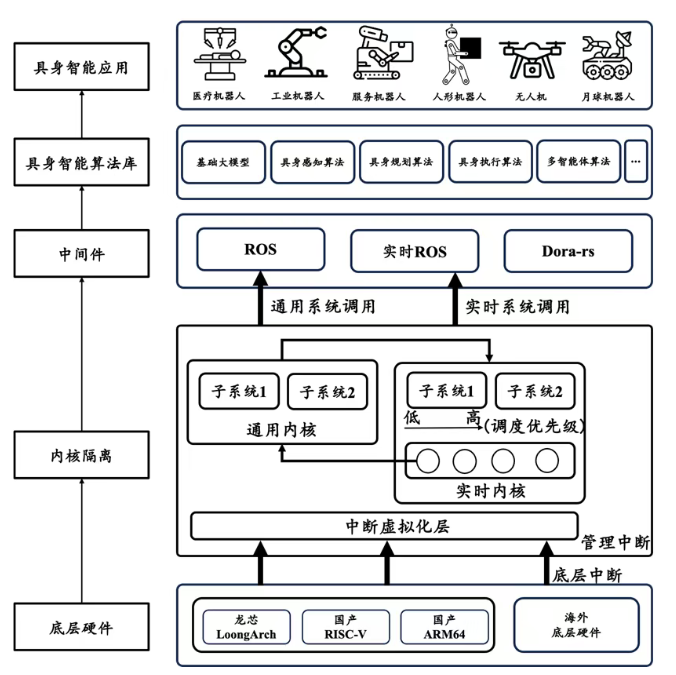

系统集成架构 ： 决策规划层的系统集成需要考虑与机器人硬件平台、操作系统、通信网络等的兼容性和互操作性。

集成组件	主要功能	接口类型	技术要求
机器人操作系统	任务调度和资源管理	ROS2 接口	实时性、可扩展性
硬件抽象层	硬件设备控制	API 接口	跨平台兼容性
通信模块	数据传输和命令交互	TCP/IP、CAN 总线	可靠性、实时性
人机交互界面	用户控制和状态监控	GUI/CLI 接口	易用性、可视化

实时性保障机制 ：

为确保决策规划层的实时性，系统采用以下技术手段：

优先级调度 ：采用基于 deadline 的最早截止时间优先（EDF）调度算法，确保关键任务能够在规定时间内完成

并行处理 ：通过多线程和 GPU 加速技术，实现计算密集型任务的并行处理，提高系统的处理效率

缓存优化 ：采用智能缓存策略，对常用数据和计算结果进行缓存，减少重复计算开销

动态资源分配 ：根据任务负载动态调整计算资源分配，确保系统在不同工况下都能保持稳定的性能

传感器协同工作机制

4.1 数据同步与时间对齐技术

在多传感器融合系统中，数据同步与时间对齐是实现精确感知的基础，毫秒级的时间偏差在高速运动场景中就会导致显著的定位误差。

时间同步的技术架构 ：

时间同步系统主要包括硬件同步和软件同步两个层面：

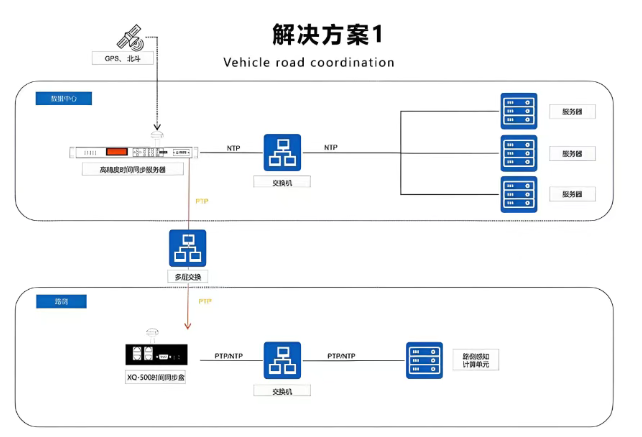

硬件同步机制 ：

软件同步机制 ：

时间对齐的实现方法 ：

传感器组合	原始延迟均值	对齐后延迟均值	对齐方法
LiDAR + IMU	41ms	1.8ms	硬件触发同步
相机 + IMU	20ms	0.5ms	线性插值
多相机系统	15ms	0.3ms	硬件同步 + 软件校正
激光雷达 + 毫米波雷达	30ms	2ms	时间戳匹配

时间同步的精度要求与评估 ： 不同应用场景对时间同步精度的要求不同：

自动驾驶场景 ：时间同步误差需控制在 1ms 以内，以避免高速运动时的定位误差

机器人操作场景 ：时间同步误差需控制在 10ms 以内，以确保操作的精确性和安全性

无人机导航场景 ：时间同步误差需控制在 5ms 以内，以确保飞行稳定性和避障安全性

时间同步精度的评估指标包括： 绝对时间误差 ：传感器时间与标准时间的偏差

相对时间误差 ：不同传感器之间的时间偏差

时间抖动 ：时间误差的标准差，反映同步的稳定性

同步成功率 ：在规定时间内完成同步的比例

4.2 坐标变换与空间配准机制

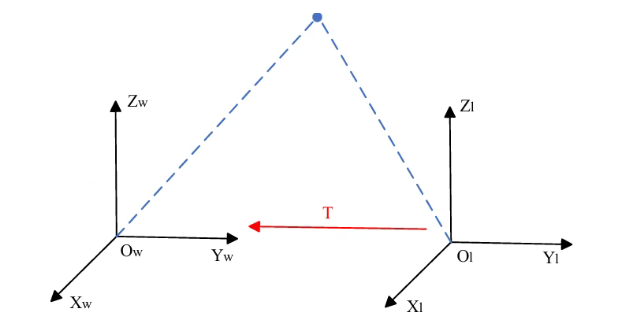

坐标变换与空间配准是将来自不同传感器的异构数据统一到同一坐标系下的关键技术，是实现多传感器数据融合的基础。 坐标变换的数学基础 ： 三维空间中的坐标变换通过刚体变换实现，包括旋转和平移两个部分：

旋转矩阵 ：使用 3×3 的旋转矩阵 R 表示坐标系之间的旋转关系，满足正交性约束（R^T R = I，det (R) = 1）

平移向量 ：使用 3×1 的平移向量 T 表示坐标系之间的位置偏移

齐次变换矩阵 ：使用 4×4 的齐次变换矩阵 T = [R | T; 0 0 0 1] 表示完整的刚体变换

坐标变换的计算公式为：P_world = R × P_sensor + T，其中 P_sensor 是传感器坐标系下的点，P_world 是世界坐标系下的点

标定方法与流程 ：

传感器标定是求解坐标变换参数的过程，主要包括内参标定和外参标定：

相机标定 ： 使用棋盘格标定板完成相机内参标定，包括焦距、主点、畸变参数等 通过张正友标定法等算法求解相机内参矩阵

标定精度要求：重投影误差控制在 0.5 像素以内

激光雷达标定 ： 使用标定板或已知几何特征的标定物进行标定 通过点云配准算法（如 ICP）求解激光雷达与参考坐标系之间的外参

标定精度要求：点云配准误差控制在厘米级

相机 - 激光雷达联合标定 ： 同时标定相机和激光雷达的外参，确保两者坐标系的精确对齐 通过在标定板上同时获取图像特征点和激光点云，建立对应关系 使用非线性优化方法（如 Levenberg-Marquardt）

最小化重投影误差 IMU标定 ： IMU 标定包括加速度计标定、陀螺仪标定和磁力计标定

使用六面法标定加速度计的零偏和尺度因子

使用转台标定陀螺仪的零偏和比例因子

标定精度要求：

零偏稳定性达到 0.1°/h，比例因子误差控制在 0.1% 以内 空间配准的实现机制 ：

动态标定与在线优化 ：

考虑到传感器安装的不稳定性和环境变化的影响，现代系统还需要支持动态标定和在线优化：

动态标定 ：在机器人运动过程中实时标定传感器外参，适应传感器安装位置的微小变化 在线优化 ：

基于实时采集的数据，通过优化算法不断调整标定参数，提高标定精度

鲁棒性增强 ：采用 RANSAC 等鲁棒算法处理异常值，提高标定的可靠性

4.3 传感器标定与外参校准方法

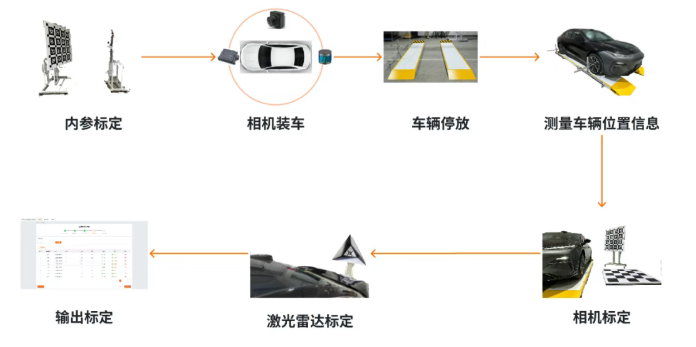

传感器标定是确保多传感器融合系统精度的关键技术，通过精确的标定可以消除传感器制造误差、安装误差和环境因素的影响。 标定系统的整体架构 ： 传感器标定系统包括硬件标定设备、软件标定算法和标定数据管理三个部分：

硬件标定设备 ：

标定板 ：用于相机和激光雷达标定的棋盘格、圆点阵列或二维码标定板

高精度转台 ：用于 IMU 标定的高精度旋转台，精度可达 0.001° 全站仪 ：用于建立高精度的世界坐标系，精度可达毫米级

环境控制设备 ：用于温度、湿度等环境参数控制的设备

软件标定算法 ： 相机标定算法 ：基于张正友标定法的相机内参标定，支持径向畸变和切向畸变校正

激光雷达标定算法 ：基于点云配准的激光雷达外参标定，支持 360° 全范围标定

IMU标定算法 ：基于多位置、多姿态的 IMU 标定，支持温度补偿和误差建模

联合标定算法 ：相机 - 激光雷达 - IMU 的联合标定，确保多传感器坐标系的精确对齐

标定数据管理 ： 标定数据库 ：存储标定参数、标定过程数据和标定结果评估

版本管理 ：支持标定参数的版本控制和历史记录查询

质量评估 ：对标定结果进行精度评估和可靠性分析

自动更新 ：基于标定质量自动触发重新标定流程 标定方法的详细流程 ：

相机标定流程 ：

准备标定板：使用标准棋盘格标定板，标定板尺寸精度需达到 0.1mm 采集标定图像：在不同位置、不同角度采集至少 20 张标定板图像

特征提取：自动提取标定板角点，确保角点检测精度达到亚像素级别

参数计算：使用最小二乘法求解相机内参和畸变参数

精度评估：计算重投影误差，确保平均误差小于 0.5 像素 激光雷达标定流程 ：

准备标定环境：建立高精度的标定环境，包括标定板和参考坐标系

采集标定数据：在不同位置采集激光雷达对标定板的扫描数据

点云配准：使用 ICP 算法将激光点云与标定板的 CAD 模型进行配准

参数优化：通过非线性优化方法求解激光雷达的外参矩阵

精度验证：计算点云配准误差，确保配准精度达到毫米级

IMU标定流程 ：

静态标定：将 IMU 放置在不同姿态（至少 6 个面）进行静态标定

动态标定：使用高精度转台对 IMU 进行动态标定，覆盖全量程范围

温度标定：在不同温度条件下（-20℃到 + 80℃）进行标定

误差建模：建立 IMU 误差模型，包括零偏、尺度因子、非正交误差等

补偿算法：基于误差模型实现实时误差补偿

联合标定方法 ： 相机 - 激光雷达 - IMU 联合标定是实现多传感器精确配准的关键技术：

标定流程设计 ：

对应关系建立 ：

参数优化方法 ：

4.4 故障检测与容错机制设计

在多传感器融合系统中，传感器故障可能导致系统性能下降甚至失效，因此需要设计完善的故障检测与容错机制来确保系统的可靠性和安全性。

故障检测系统架构 ：

故障检测系统包括实时监测、异常诊断和故障隔离三个核心模块：

实时监测模块 ：

异常诊断模块 ：

故障隔离模块 ：

故障检测算法设计 ：

检测方法	检测对象	检测原理	检测精度	响应时间
统计检测法	传感器数据	基于统计模型的异常检测	95%	<100ms
一致性检测法	多传感器数据	基于交叉验证的一致性检查	98%	<50ms
物理约束法	传感器数据	基于物理规律的合理性检查	90%	<20ms
时序分析法	传感器数据	基于时间序列分析的趋势检测	92%	<1s

容错机制设计 ：

硬件冗余设计 ：

软件容错策略 ：

自适应融合策略 ：

故障处理流程 ： 故障处理流程包括以下几个步骤：

故障检测 ：实时监测传感器数据，检测异常情况

故障确认 ：通过多次检测确认故障的真实性，避免误报

故障评估 ：评估故障对系统的影响程度，确定处理优先级

故障处理 ：根据故障类型和严重程度执行相应的处理策略

系统恢复 ：故障修复后，系统自动恢复到正常运行状态

记录分析 ：记录故障信息和处理过程，用于系统优化和维护

5. 技术挑战与发展趋势

5.1 当前技术面临的主要挑战

多传感器融合技术在具身智能机器人领域面临着诸多技术挑战，这些挑战涉及计算复杂度、数据处理、环境适应性等多个方面。

计算复杂度与实时性挑战 ：

多传感器融合系统需要处理来自不同传感器的海量数据，计算复杂度呈指数级增长。一个 4K 摄像头每秒产生超过 12G 比特的原始数据，加上激光雷达的点云和 IMU 的高频数据，洪流般的信息足以瞬间冲垮机载处理器。研究表明，一些无人机的处理器在运行融合算法时，负载率长期超过 70%，严重拖慢实时响应速度。

实时性要求与计算资源之间的矛盾日益突出。环境感知系统通常运行在嵌入式平台，资源受限，融合算法需在毫秒级完成处理，因此常采用轻量化网络结构或边缘计算优化策略。如何在有限的计算资源下实现高效的多传感器融合，是当前面临的核心挑战之一。

数据异构性与对齐难题 ：

跨模态数据的异构性使得特征空间的统一变得困难。不同传感器产生的数据在类型（图像、点云、波形、数值）、维度、信噪比、采样率等方面存在巨大差异，需要极其复杂的算法设计来处理这些异构数据。

时空异步性是另一个关键挑战。不同传感器之间的时空异步可能导致融合错误，特别是在高速运动场景中，毫秒级的时间偏差就会导致显著的定位误差。如何在时间与空间上确保不同来源数据的精确同步与坐标系统一，是实现多传感器融合的基础挑战。

环境适应性与鲁棒性挑战 ：

移动障碍物、光照变化和天气影响会显著降低融合精度。视觉传感器对光照条件敏感，在低光或强光环境下性能下降；激光雷达对雨雾天气敏感，在恶劣天气条件下性能受到影响；毫米波雷达虽然具有全天候工作能力，但在金属反射环境中可能产生虚假目标。 传感器故障（如镜头污染和信号阻塞）可能导致多模态信息的动态丢失。在复杂的现实环境中，传感器可能受到各种干扰，如何设计具有强鲁棒性的融合算法，能够在部分传感器失效的情况下仍保持系统的正常运行，是亟待解决的问题。

算法复杂度与优化挑战 ： 传统的融合算法如卡尔曼滤波、粒子滤波等在处理非线性非高斯系统时面临计算复杂度高、收敛速度慢等问题。深度学习方法虽然在性能上有所突破，但存在算法复杂度高、训练成本大、可能受局部偏差影响等缺点。 如何设计既高效又精确的融合算法，平衡计算复杂度与性能指标，是算法设计面临的核心挑战。同时，如何实现算法的可解释性和可信赖性，也是在安全关键应用中必须考虑的问题。

5.2 轻量化设计与边缘计算优化

面对计算资源受限的挑战，轻量化设计与边缘计算优化成为多传感器融合技术发展的重要方向。 轻量化算法设计 ： 轻量化算法设计的核心在于通过算法优化减少计算复杂度，同时保持融合精度。研究表明，模型轻量化技术通过裁剪、量化等手段，能有效平衡嵌入式边缘 AI 系统的计算性能与资源消耗，为边缘智能的规模化部署提供重要支撑。

主要的轻量化技术包括： 网络剪枝 ：通过剪枝技术去除神经网络中不重要的连接和神经元，减少模型参数 模型量化 ：将模型参数从 32 位浮点数转换为 8 位整数，模型体积缩小 4-8 倍，计算效率提升的同时保持高准确率 知识蒸馏 ：将复杂模型的知识迁移到简单模型中，在保持性能的同时降低模型复杂度 低秩分解 ：通过矩阵分解技术降低模型的秩，减少计算量 边缘计算架构优化 ： 边缘计算通过将数据处理能力下沉到网络边缘，有效降低了延迟和传输成本，但在复杂场景下的智能决策能力仍受限于本地算力资源。这一矛盾催生了边缘计算与 AI 算力融合的技术路径，通过将 AI 模型轻量化、分布式部署与边缘硬件加速相结合，构建能够支撑实时智能决策的新型基础设施。

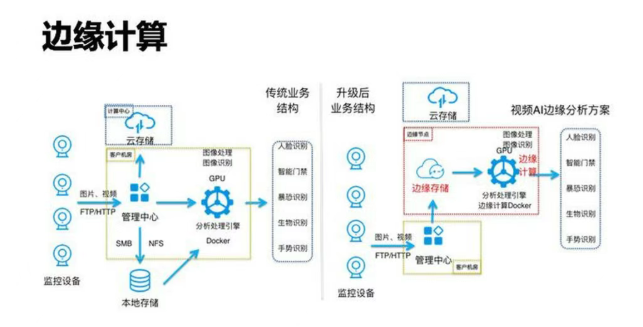

边缘计算架构的优化策略包括：

分布式计算 ：将融合任务分解为多个子任务，在不同的边缘节点上并行处理

硬件加速 ：利用 GPU、FPGA、NPU 等专用硬件加速器提升计算效率

智能任务调度 ：根据边缘节点的负载情况动态分配计算任务

缓存优化 ：在边缘节点上缓存常用数据和模型，减少重复计算

自适应轻量化框架 ： 智能自适应轻量化框架融合神经架构搜索（NAS）与动态量化，构建 "任务需求 - 硬件资源 - 模型精度" 的三维优化模型，通过强化学习自动生成适配边缘设备的混合精度策略。

该框架的核心特点包括：

动态资源感知 ：

实时监测边缘设备的计算资源、内存使用和功耗情况

任务需求分析 ：根据当前任务的实时性要求和精度要求，动态调整算法复杂度

自适应优化 ：通过强化学习算法自动优化模型结构和计算策略

混合精度计算 ：在不同计算阶段使用不同的精度，在保证精度的同时降低计算开销

5.3 基于大模型的多传感器融合技术新发展

随着大语言模型和多模态 AI 技术的快速发展，基于大模型的多传感器融合技术正成为具身智能领域的重要发展方向。

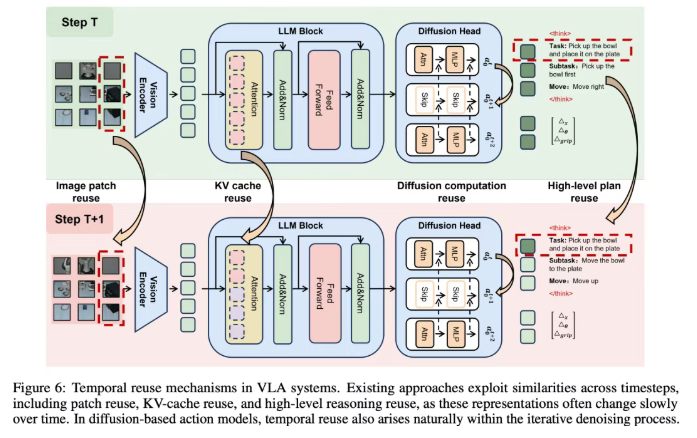

Vision-Language-Action（VLA）模型架构 ：

VLA 模型是具身智能领域的重要技术突破，其核心在于将视觉感知、语言理解与动作控制统一建模，实现从 "理解世界" 到 "改变世界" 的闭环能力。VLA 模型编码世界的方式是将视觉、语言和传感器输入转换为 tokens ，通过交叉注意力机制融合，经由 transformers 预测动作序列，并通过实时反馈执行任务，使机器人能够解释场景、遵循指令并动态调整动作。

VLA 模型的技术特点包括：

统一的 token 表示 ：将视觉、语言和传感器数据统一转换为 token 序列，便于在同一框架下处理

交叉注意力机制 ：通过多头交叉注意力机制实现不同模态之间的深度交互 端到端学习 ：从原始感知输入直接生成控制指令，无需手工设计中间表示

实时反馈机制 ：通过与环境的实时交互不断优化动作策略

Transformer 架构在多传感器融合中的应用 ：

Transformer 模型因其强大的全局依赖建模能力，正被越来越多地用于多传感器融合领域。融合架构采用基于 Transformer 的特征级融合架构，经过多层注意力网络处理后，融合后的特征被送入一个 MLP（多层感知机）分类器，输出目标的类别、置信度以及精确的地理坐标。

基于 Transformer 的融合架构具有以下优势：

强大的特征建模能力 ：能够自动学习不同传感器数据之间的复杂关联关系

全局感受野 ：通过自注意力机制实现全局信息的交互，避免局部信息的丢失

多尺度特征融合 ：能够在不同尺度上进行特征融合，结合细节信息和语义信息 可扩展性 ：容易集成新的传感器模态，只需要相应的编码器即可

世界模型与具身智能的融合 ： 世界模型是具身智能系统的核心组件之一，使智能体能够预测行为操作的可能结果，实现有目标导向的智能规划。

在感知 - 认知 - 执行架构中，世界模型要求同时处理和整合视觉感知、语言理解和动作控制等多种异构信息，理解语言描述中的物理语义和约束条件，精确预测动作执行后引发的环境状态变化。

世界模型的技术发展包括：

几何层次建模 ：

准确预测物体的六自由度位姿、形状变化和运动轨迹

关系层次推理 ：推理物体间的拓扑关系（接触、包含、支撑）和动力学交互（碰撞、摩擦、传力）

语义层次理解 ：理解物体的功能可供性和场景的任务相关属性

跨模态生成 ：基于语言描述生成相应的视觉场景，实现跨模态的理解和生成

5.4 未来发展趋势与技术展望

多传感器融合技术在具身智能领域正朝着更加智能化、自适应化和标准化的方向发展。

技术发展趋势 ：

从 "拼接式融合" 到 "原生统一架构" ：2025 年，多模态 AI 迎来从 "拼接式融合" 到 "原生统一架构" 的范式跃迁。随着 Sora、Veo 等视频生成模型的成熟，多模态大模型开始具备对动态场景的时序理解能力 —— 不仅能识别 "画面中有什么"，更能推理 "接下来会发生什么"，为具身智能提供关键的环境预测能力

轻量化与高效化 ：边缘智能算法的轻量化是 2026 年边缘计算架构创新的核心技术之一。2026 年，轻量级的多模态融合算法已能在边缘设备上实时运行，实现了多源数据的高效处理

自适应与智能化 ：未来的多传感器融合系统将具备更强的自适应能力，能够根据环境变化和任务需求自动调整融合策略，实现真正的智能化感知

标准化与模块化 ：为解决互操作性问题，需要推动边缘计算架构的 "模块化" 与 "微服务化" 设计，建立统一的接口标准和数据格式

应用场景拓展 ： 智能制造领域 ：多传感器融合技术将在工业机器人、协作机器人、智能工厂等场景中发挥重要作用，实现高精度的装配、检测和质量控制

智能服务领域 ：在服务机器人、智能家居、智能医疗等场景中，多传感器融合技术将提供更加自然、智能的人机交互体验

自动驾驶领域 ：从 L2 + 向 L4/L5 级自动驾驶演进，多传感器融合技术将成为实现完全自动驾驶的关键技术

特种应用领域 ：在太空探索、深海探测、灾害救援等极端环境中，多传感器融合技术将为机器人提供可靠的环境感知能力

技术突破方向 ： 量子传感技术 ：量子传感器具有极高的精度和灵敏度，未来可能在惯性导航、磁场探测等领域实现突破

神经形态计算 ：模仿生物神经系统的计算架构，能够实现超低功耗的实时感知和处理

自适应材料传感器 ：能够根据环境变化自动调整性能的智能传感器，提高系统的环境适应性

区块链技术应用 ：利用区块链的分布式和不可篡改特性，提高多传感器系统的数据安全性和可信度

产业发展前景 ： 根据美国市场研究公司 Grand View Research 预测，到 2030 年被誉为 "智三样" 的人形机器人约 40.4 亿美元，自动驾驶汽车（L1-L3）约 1722 亿美元，以及无人机约 1636 亿美元，累计市场规模将达到 3398.4 亿美元。

具身智能产业整体展现出 "融合"" 多元 ""繁荣" 的发展特点：

一是聚焦实现软硬、知行和虚实融合，突破智能瓶颈；

二是打造 "上天入海涉险" 多元化产品，加速细分场景拓展；

三是产业生态体系不断完善，市场空间广阔。

2026 年，具身智能迎来爆发元年，智元机器人万台量产、人形机器人跑赢人类纪录、"一体三智" 落地工厂等标志性事件表明，VLA 模型让 AI 看得懂、听得懂、动得准，物理世界的 AI 生产力正在成为现实。
