如何绘制平台框架的设计图：使用UML工具

作者：myeit 的BLOG 来源：51CTO 发布于： 2015-8-18

4688 次浏览

前言：

在软件开发上，写代码是<实>，画设计图是<虚>。程序员务实，设计员务虚。由于<干实事>被推崇，所以大多开发者都务实了，不画图做设计了。例如，数十本仿间的中文Android书籍里，除了我的书之外，几乎没有UML图，让年轻一代逐渐失去图形思考习惯，这将损害其创造能力。

1. 复习：开始使用UML建模工具(如JUDE)

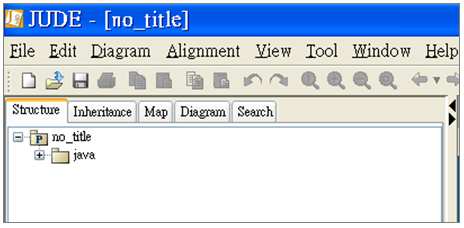

开启JUDE建模工具：

点选<File/New>，创建新建模项目：

建立新的类图(Class Diagram)：

类图绘图区：

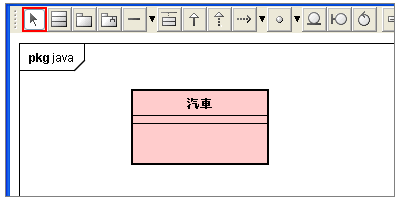

拉出一个类的图像，并取名为 ”汽车”：

2、开始设计框架

框架设计练习口诀：目前先”不”做轮胎

老子说：”无” 之以为用(有之以为利)

孔子说：知之为知之，”不”知为不知

最伟大的雕刻师罗丹( Musée Rodin)说：把”不”必要的部分去掉。

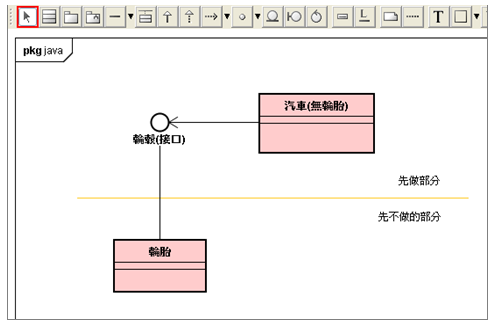

~~ 先不做轮胎 ~~

相当于：

3. 应用框架设计范例

这个Calculator类的范例代码：

// 引擎部份

class Calculator {

public int run() {

int n;

n = getN();

int sum = 0;

for(int i=0; i<=n; i++) {

sum += i;

}

return sum;

}

private int getN() { return 10; }

}

//------------------------------------------

public class JMain {

public static void main(String[] args) {

Calculator cal = new Calculator();

System.out.println(cal.run());

}

~~ 先不做轮胎(先不加糖) ~~

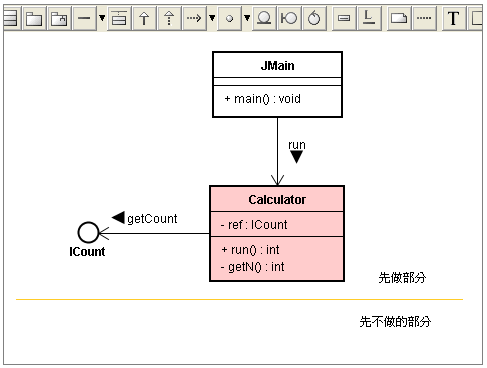

~~ 先做轮毂(先准备砂糖纸包) ~~

范例代码：

// JMain.java

import Engine.Calculator;

public class JMain {

public static void main(String[] args) {

Calculator cal = new Calculator();

System.out.println(cal.run());

}

// 引擎部份

package Engine;

import Framework.ICount;

public class Calculator {

ICount ref;

public int run() {

int n;

n = getN();

int sum = 0;

for(int i=0; i<=n; i++) {

sum += i;

}

return sum;

}

private int getN() {

return ref.getCount();

}

// 接口部分

package Framework;

public interface ICount {

int getCount();

}

Java的Interface接口，就相当于纯粹抽象基类(Pure abstract class)。所以，也能将上述ICount接口定义为基类，如下：

abstract class Count {

public abstract int getCount();

}

也可以定义为一般抽象基类，如下：

abstract class Count {

public int getCount() {

int cc = onCount();

return cc;

}

protected int onCount();

}

以上是做『分』的动作，将轮胎从汽车上”分” 离开来，或是将糖从三合一咖啡里分离开来。

客人来了，主人询问客人：需要冰糖或砂糖?

依据客人需求，主人开始做『合』的动作，将轮胎组”合”装配到汽车上，或是将糖加入二合一咖啡，调”合”成可口的咖啡。

4. 开始撰写AP子类别

~~ 配上实作类(Implementation Class)：

~~ 配上子类(Sub Class)：

~~创建子类的对象~~

范例代码：

// JMain.java

import Engine.Calculator;

import Framework.Count;

public class JMain {

public static void main(String[] args) {

Calculator cal = new Calculator();

Count co = new myCount();

cal.setRef(co);

System.out.println(cal.run());

}

// 引擎部份

package Engine;

import Framework.Count;

public class Calculator {

private Count ref;

public int run() {

int n;

n = getN();

int sum = 0;

for(int i=0; i<=n; i++) { sum += i; }

return sum;

}

private int getN() { return ref.getCount(); }

public void setRef(Count co){ ref = co; }

}

//框架部份

package Framework;

public abstract class Count {

public int getCount() {

int cc = onCount();

return cc;

}

protected abstract int onCount();

}

// 子類部份

import Framework.Count;

public class myCount extends Count{

protected int onCount(){ return 10; }

}

這有一個矛盾的地方：

代碼Count co = new myCount(); 意味著myCount類必須先於JMain類。

但是JMain又屬於框架層，顯然應該先於myCount類。

如果使用Android的myActivity子類來替代JMain類，就解決上述的困境了。

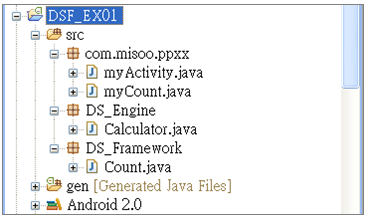

於是共含有兩層框架：Android大框架和DSF小框架，如下圖：

總共含有4大模塊：

Android大框架

DSF小框架

DSE特殊領域引擎

范例代码：

// 引擎部份

package DS_Engine;

import DS_Framework.Count;

public class Calculator {

private Count ref;

public int run() {

int n;

n = getN();

int sum = 0;

for(int i=0; i<=n; i++) { sum += i; }

return sum;

}

private int getN() {

return ref.getCount();

}

public void setRef(Count co){

ref = co;

}

// DSF小框架部份

package DS_Framework;

public abstract class Count {

public int getCount() {

int cc = onCount();

return cc;

}

protected abstract int onCount();

}

// AP部分

// myCount.java

package com.misoo.ppxx;

import DS_Framework.Count;

public class myCount extends Count{

protected int onCount(){ return 10; }

}

// myActivity.java

package com.misoo.ppxx;

import DS_Engine.Calculator;

import DS_Framework.Count;

import android.app.Activity;

import android.os.Bundle;

import android.view.View;

import android.view.View.OnClickListener;

import android.widget.Button;

import android.widget.LinearLayout;

public class myActivity extends Activity implements OnClickListener {

private Button btn, btn2;

@Override public void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.main);

LinearLayout layout = new LinearLayout(this);

layout.setOrientation(LinearLayout.VERTICAL);

LinearLayout.LayoutParams param =

new LinearLayout.LayoutParams(100, 55);

param.leftMargin = 1; param.topMargin = 3;

btn = new Button(this);

btn.setId(101); btn.setText("Run");

btn.setOnClickListener(this); btn.setBackgroundResource(R.drawable.x_jude);

layout.addView(btn, param);

btn2 = new Button(this); btn2.setId(102);

btn2.setText("Exit"); btn2.setOnClickListener(this);

btn2.setBackgroundResource(R.drawable.x_sky);

layout.addView(btn2, param);

setContentView(layout);

}

public void onClick(View v) {

switch(v.getId()) {

case 101:

Calculator cal = new Calculator();

Count co = new myCount();

cal.setRef(co);

int result = cal.run();

setTitle(String.valueOf(result));

break;

case 102: finish(); break;

}}

}
