背景
在正式进入分享之前，简单介绍一下做这个小程序新框架的背景思路，主要目的有以下几点：
1.新框架 和微信的主客户端解耦 ，能够独立运行，并且可以同时支持小程序和小游戏。
2.新框架能去 拥抱更多的Web特性 ，深入到Chromium内核中，去 支持更多平台 。
3.还有一个目的就是，通过新框架去 拓宽小程序生态的边界 ，能够在许多非移动端设备，提供微信小程序生态。
1 小程序和PWA
首先来了解一下小程序和PWA，可以说小程序设计之初，还是吸收了很多Web特性，这也使得小程序和PWA应用的用户体验很接近，包括技术特点也有很多相似的地方。所以关于小程序和PWA的讨论也非常多，接下来会从框架的角度入手，来对比一下小程序和PWA的相关特点。
1.1 小程序框架简介
上面这个图，是移动端小程序的框架，它主要由三部分组成，分别是视图层，逻辑层和JS绑定。其中：
视图层 ，用来展示用户的UI，通过Web内核的WebPage来进行展示。
逻辑层 ，运行开发者代码，在一个独立的JS线程环境中，这个JS环境在Android是独立的V8提供的，iOS上是JSCore 。
JSAPI ，都是通过JS绑定，将平台和微信相关的能力暴露给逻辑层，从而给开发者提供相应的JSAPI接口。
setData ，传输视图层和逻辑层的数据。
1.2 PWA简介

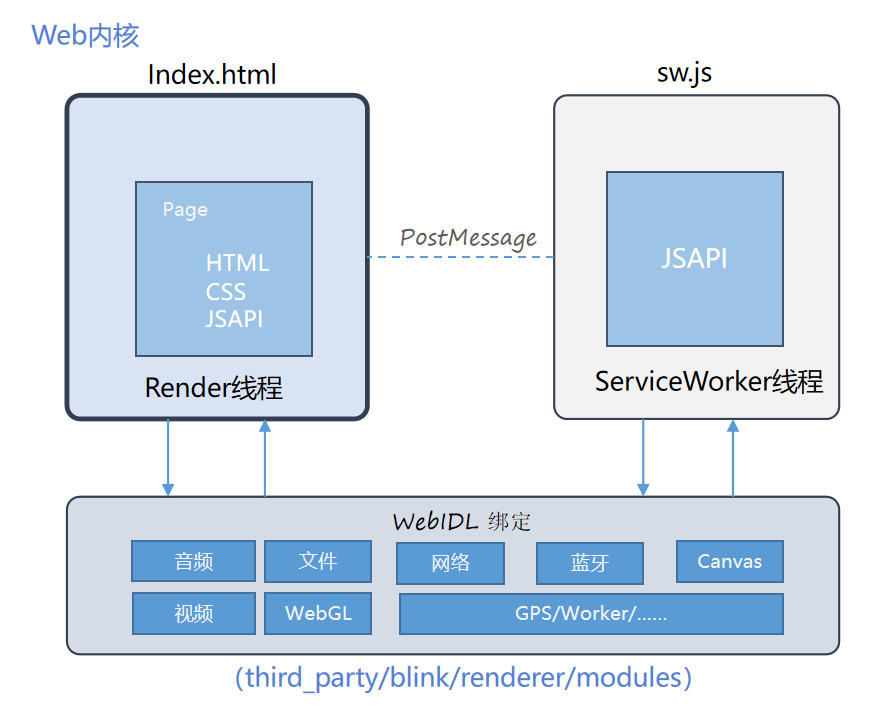

上面这个图，是一个PWA架构的简图，在这里我们可以看到：
PWA的运行环境，是一个完整的Web内核。
index.html ：类似小程序的视图层，运行在Web内核的Render线程，可以执行JS。
sw.js ：类似小程序的逻辑层，运行在Web内核的ServiceWorker线程，管理PWA的生命周期。
JSAPI ：Web内核通过WebIDL绑定的方式，将底层能力暴露出来。
postMessage ：用于给ServiceWorker线程和Render线程提供通信能力，性能非常好，支持Transferable 对象传输。
1.3 小程序和PWA对比
通过上文的介绍，可以看到小程序和PWA的主体上都是双线程架构的模型，但是有区别的是：
视图层：PWA可以执行JSAPI，小程序不行。
逻辑层： PWA 的JSRuntime是Web内核提供的， 不再需要独立的V8 。
JS绑定: PWA的接口都是标准的H5能力，通过WebIDL绑定，小程序是微信相关接口能力，独立绑定。
另外就是，PWA的应用开发者拥有完全的代码控制能力，但是 小程序为了保护微信相关数据安全，都会让开发者代码运行在一个沙箱环境上。
1.4 向PW A学习
PWA的优点非常多，非常值得小程序学习，其中有几点：
Service Worker线程 ，非常轻量， 不再需要额外的V8环境 。
PostMessage ：支持结构化Clone和Transable对象传输， 性能非常高 。
PWA还拥有非常 丰富的H5 API ，比如Canvas、WebSocket等。
PWA拥有Chrome Devtools的Inspector能力，非常方便进行调试。

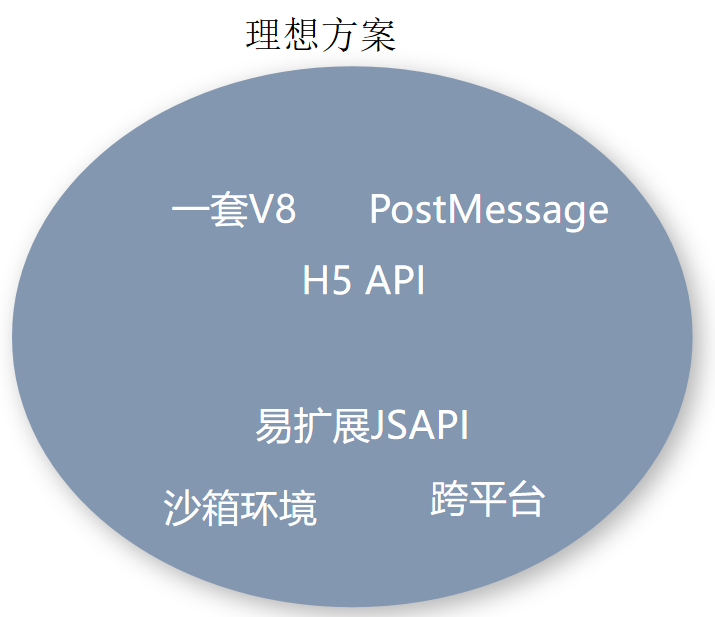

这些特点都能提高整个小程序的运行性能，同时还能降低框架的开发维护成本。所以在设计新的小程序框架的时候，我们希望能够吸收PWA的优点，同时能够灵活满足自己业务的需要。这样就需要 深入Web内核中做一些修改和定制 ，来实现一个符合业务需求的小程序框架。
2. 基于Chromium内核的小程序框架
2.1 整体框架
先来看一下新框架最终的架构图，这个图其实和PWA的架构很接近，运行环境是在Chromium内核的基础上。
视图层 ：是Chromium内核的Render线程，用来渲染Page页面
逻辑层 ：是修改Chromium内核， 实现自定义的XWeb Worker线程，这样就不再需要额外的V8了。
JSAPI ：通过 给逻辑层,集成Node ,使得JSAPI 能力由 H5 API和 Node API 以及 Node扩展接口支持.
PostMessage : 由于是基于Chromium内核的Worker线程，所以关于数据通信这块，很自然的也会拥有PostMessage的能力，来替代原有的setData。
这里修改Chromium内核，是存在几个挑战点的：
- 如何在Chromium中增加 自定义的Web Worker线程 ，作为小程序的逻辑层。
- 如何 给Chromium集成Node ，用来扩展小程序的JSAPI。
- 如何 给Web Worker增加沙箱能力 ，确保微信环境的数据安全。
接下来将详细介绍，我们如何解决这些问题的。
2.2 自定义XWeb Worker线程
那么如何设计XWeb Worker的线程，从以下两个分析点入手：
- 分析Chromium中Web Workers实现类。
- 分析Chromium中Web Workers的创建流程。
这里需要解决的核心问题包括两个，一个是运行环境问题、另一个就是运行线程的问题。
通过上图可以看到所有的Web workers的运行环境实现其父类都是 WorkerGlobalScope 对象，提供了基本的JS运行环境， 因此我们XWebWorker运行环境的实现同样继承自该类。
然后我们参考Chromium中关于SharedWorker的实现，设计了我们XWebWorker。
通过上面这个流程图，可以看到：
- WorkerGlobalScope对象的创建流程首先是由JS在Render进程发起。
- 接着调到Browser进程，在Browser进程完成加载资源、构建依赖对象等。
- 接下来创建请求会再次回到Render进程进行真正的创建，这时就会创建Worker线程以及WorkerGlobalScope对象。
参考上面这个流程，实现自定义的XWeb Worker，这样就可以 共享Chromium内核的V8，不再需要额外JS运行环境 。同时我们可以复用更多的H5 API的接口能力，以及 PostMessage的高性能通信能力 。
2.3 集成Node，支持JSAPI
由于Chromium内核本身没有提供JS绑定的能力，这样也不方便我们灵活扩展JS接口，所以在这里参考了electron的思路，将node融合Chromium内核中。
这里将Node融合到Chromium内核，最大的困难在于消息循环的融合：
Node.js 事件循环基于 libuv，而Chromium 基于自己实现的 message_loop。
Worker线程只能运行一个消息循环。
electron非常巧妙的利用epoll事件机制，通过独立线程轮询backend fd，将libuv融入Chromium的message loop，从而避免了大量修改Chromium内核的代码。
大家如果对这个原理感兴趣,可以深入阅读一下《Electron Internals: Message Loop Integration》这篇文章。
成功融合Node之后的Chromium内核，将 共用同一个V8 ，而且在逻辑端，也会拥有非常丰富的JSAPI 能力：
在XWeb Worker中可以使用丰富的 H5 API能力 。比如PostMessage，WebSocket还有offscreen Canvas 等。
同时我们也会拥有 Node相关的API能力 ，比如file的读写 http相关接口等。
如果业务有需求变更的话，可以通过 node 的 addon模块 来增加我们自己的JSAPI能力
这样下来，就能在自定义XWeb Worker线程的基础上，实现JSAPI的能力支持。
2.4 沙箱能力支持
小程序还有一个非常重要的能力，就是 沙箱能力 ，这个主要是 确保开发者代码运行在一个受到控制的安全环境 中 。
2.4.1 挑战点
这里的挑战点在于：
WebWorker 没有提供创建沙箱函数的相关的API 。
Node VM创建裸V8 context，无法处理Chromium内核的JS异常及特定JS函数。
这也使得Electron团队已在Renderer进程中禁用了Node VM。
2.4.2 V8::Context的分析
所以在这里，就必须深入分析Chromium内核对V8：Context的封装，只有深入了解后，才能封装出所需要的沙箱接口。
在Chromium下有两种类型的JS执行环境：一种是iframe类型、另外一种是worker类型：
对于iframe来说，在blink层对应的是Document对象，其继承自 Context 类,它提供了JS脚本执行环境的公共属性。Document对象通过 Context类、 ScriptState类、ScriptState类，完成了对裸v8 context的封装。
同样的对于ServiceWorker端，也是基于类似的流程完成了对裸v8 context的包装。其中 WorkerGlocalScope，则提供了满足JS运行的基本口实现。
2.4.3 实现XWeb Worker 的沙箱接口
在这里借鉴Chromium内核中Web Worker创建Context的思路：
创建VMWorkerGlobalScope，用于创建context及ScriptState等关联对象。
VM Context的Js 通过调用父类的封装对象调用执行。
对外暴露CreateVMContext等API接口，从而提供沙箱能力支持。
3.基于Chromium内核的小游戏框架

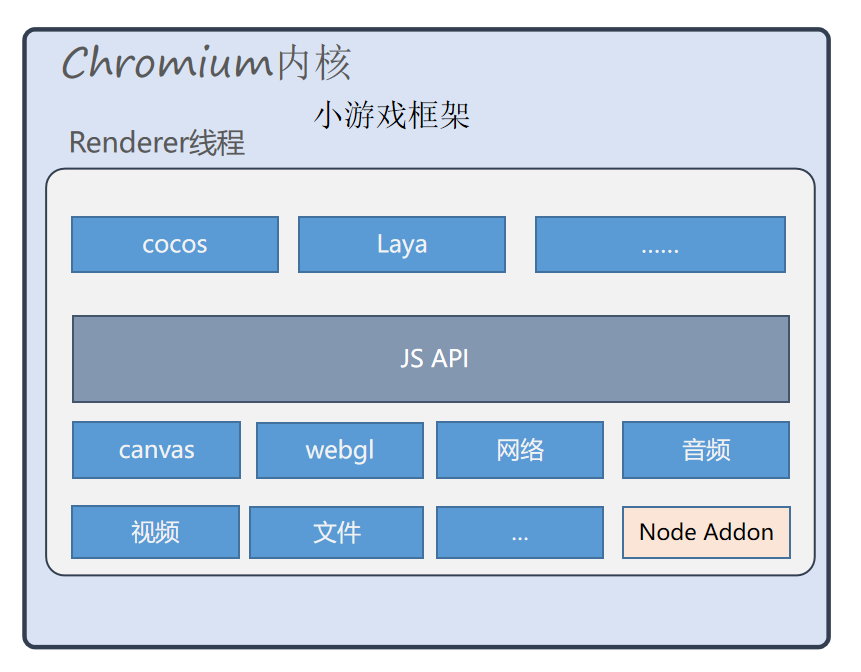

基于Chromium内核的小游戏框架，相比小程序而言就简洁很多了，它同样运行在Chromium内核中，只会使用Render线程，作为小游戏的JS线程。然后会使用 H5 的接口，比如canvas webgl，同样也会融合 node 进来，来做JS API的扩展。
3.1 JSAPI能力支持
小游戏的JS API，由于是运行在Chromium的Render线程上，能够直接使用 很多 H5的能力，比如Canvas、WebGL、WebAudio 等。同样融入Node后，会获得node相应的api能力，比如node 的 file http socket 等。如果业务有扩展，比如要新增jsapi接口，可以通过 node addon 来增加实现。
3.2 沙箱能力支持
小游戏的沙箱能力，我们这里直接使用iframe，来作为独立的js context，当然考虑到安全，我们会在Chromium内核中，禁用iframe中的DOM和BOM相关接口。
4.进程模型&跨平台实践
4.1 进程模型
如下图所示，左侧是Host进程，右边是Chromium的多进程模型：
每一个小程序和小游戏都是一个独立的Render进程 。
Host进程，比如PC微信，小程序一些微信相关的能力，需要和Host进程打交道。
在这里，我们通过IPC通信的方式，来降低小程序和Host进程的耦合程度。
而通过Chromium的多进程模型，来保证每个小程序和小游戏 以及Host之间互相不影响。
4.2 跨平台SDK
得益与Chromium的架构和跨平台能力，也使得我们小程序框架非常容易移植和集成。
多个平台，使用同一份源码
SDK可独立使用
PC微信集成
4.3 Windows 和 Linux 平台演示
1.集成到Windows微信，从桌面拉起小程序。
2.独立的SDK Demo运行在Linux平台。
4.4 移植到 Android Native 环境
基于新框架的跨平台特性，这里尝试将新的小程序框架移植到Android的Native环境， 不会依赖任何的Android Java框架代码 ：
Chromium内核只会对接 Android Native框架，最重要的就是图形和输入。
通过封装 Android Native 图形系统 SurfaceFlinger 和输入系统Input Manager的 C 接口，对接 Chromium Ozone 。
其实移植到Android Native后的整体架构，和【曾经的 FirefoxOS 】以及【现在的 KaiOS 】架构比较接近，没有任何Java代码，只有Web的技术栈。下面通过一个Demo视频，看看如何在pixel3手机上开机到一个【小程序列表】，并且运行【小程序app】：
5 总结与展望
Chromium可以说是目前终端领域最复杂的软件之一了，而小程序也是目前前端最火的领域。本文给出了一个全新的小程序框架思路，基于Chromium内核，进行深度定制，复用H5生态，灵活满足小程序的业务需求，不仅能减少大量的开发成本，而且性能指标也有大幅提升。
而我们在实际性能评测中，新框架相比过去的框架方案，小程序首屏显示，冷启动耗时减少70%，用户体验大幅度改善。而且由于减少了逻辑端的V8，以及大量JSAPI 复用H5的能力，使得内存占用方面，也有显著减少。
而Chromium的跨平台能力，也使得整个框架，非常方便移植到各个平台，无论是Windows，Linux，Mac还是Android，甚至类似WebOS的架构，新框架都可以轻松适应。
最后，希望这篇文章能给到大家一些新的思路。
|
