五分钟入门消息中间件

作者:黄泽杰
  102  次浏览      2
 2021-3-22

编辑推荐:
文章通过介绍消息中间件的应用场景,消息中间件的传输模式,ActiveMQ快速入门 三个方面来对消息中间件进行入门介绍
来自于云社区,,由火龙果软件Alice编辑、推荐。

前言

众所周知,消息中间件是大型分布式系统中不可或缺的重要组件。它使用简单,却解决了不少难题,比如异步处理,系统耦合,流量削锋,分布式事务管理等。实现了一个高性能,高可用,高扩展的系统。本章通过介绍消息中间件的应用场景,消息中间件的传输模式,ActiveMQ快速入门 三个方面来对消息中间件进行入门介绍。还在等什么,赶快来学习吧!

说明:消息中间件非常强大,值得我们认真去学习和使用。完整代码请异步github。

技术:消息中间件的应用场景,通信模式,ActiveMQ。

源码:

https://github.com/ITDragonBlog/daydayup/tree/master/MQ

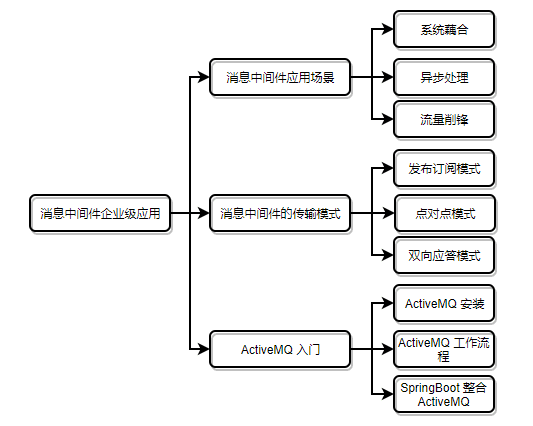

文章目录结构:

消息中间件应用场景

异步处理

异步处理:调用者发起请求后,调用者不会立刻得到结果,也无需等待结果,继续执行其他业务逻辑。提高了效率但存在异步请求失败的隐患,适用于非核心业务逻辑处理。

同步处理:调用者发起请求后,调用者必须等待直到返回结果,再根据返回的结果执行其他业务逻辑。效率虽然没有异步处理高,但能保证业务逻辑可控性,适用于核心业务逻辑处理。

举一个比较常见的应用场景:为了确保注册用户的真实性,一般在注册成功后会发送验证邮件或者验证码短信,只有认证成功的用户才能正常使用平台功能。

如下图所示:同步处理和异步处理的比较。

用消息中间件实现异步处理的好处:

一、在传统的系统架构,用户从注册到跳转成功页面,中间需要等待邮件发送的业务逻辑耗时。这不仅影响系统响应时间,降低了CPU吞吐量,同时还影响了用户的体验。

二、通过消息中间件将邮件发送的业务逻辑异步处理,用户注册成功后发送数据到消息中间件,再跳转成功页面,邮件发送的逻辑再由订阅该消息中间件的其他系统负责处理。

三、消息中间件的读写速度非常的快,其中的耗时可以忽略不计。通过消息中间件可以处理更多的请求。

小结:正确使用消息中间件将非核心业务逻辑功能异步处理,可以提高系统的响应效率,提高了CPU的吞吐量,改善用户的体验。

系统耦合和事务的最终一致性

分布式系统是若干个独立的计算机(系统)集合。每个计算机负责自己的模块,实现系统的解耦,也避免单点故障对整个系统的影响。每个系统还可以做一个集群,进一步降低故障的发生概率。

在这样的分布式系统中,消息中间件又扮演着什么样的角色呢?

举一个比较常见的应用场景:订单系统下单成功后,需要调用仓库系统接口,选择最优的发货仓库和更新商品库存。若因为某种原因在调用仓库系统接口失败,会直接影响到下单流程。

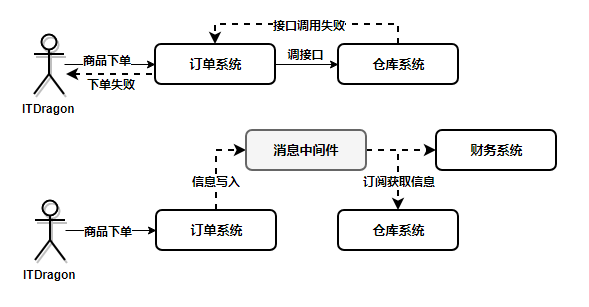

如下图所示:感受一下消息中间件扮演的重要角色。

用消息中间件实现系统耦合的好处:

一、消息中间件可以让各系统之间耦合性降低,不会因为其他系统的异常影响到自身业务逻辑。各尽其职,订单系统只需负责将订单数据持久化到数据库中,仓库系统只需负责更新库存,不会因为仓库系统的原因从而影响到下单的流程。

二、各位看官是否发现了一个问题,下单和库存减少本应该是一个事务。因为分布式的原因很难保证事务的强一致性。这里通过消息中间件实现事务的最终一致性效果(后续会详细介绍)。

小结:事务的一致性固然重要,没有库存会导致下单失败是一个理论上很正常的逻辑。但实际业务中并非如此,我们完全可以利用发货期通过采购或者借库的方式来增加库存。这样无疑可以增加销量,还是可以保证事务的最终一致性。

流量削锋

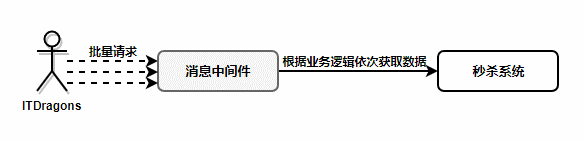

流量削锋也称限流。在秒杀,抢购的活动中,为了不影响整个系统的正常使用,一般会通过消息中间件做限流,避免流量突增压垮系统,前端页面可以提示"排队等待",即便用户体验很差,也不能让系统垮掉。

小结:限流可以在流量突增的情况下保障系统的稳定。系统宕机会被同行抓住笑柄。

消息中间件的传输模式

消息中间件除了支持对点对和发布订阅两种模式外,在实际开发中还有一种双向应答模式被广泛使用。

点对点(p2p)模式

点对点(p2p)模式有三个角色:消息队列(Queue),发送者(Sender),接收者(Receiver)。发送者将消息发送到一个特定的队列中,等待接收者从队列中获取消息消耗。

P2P的三个特点:

一、每个消息只能被一个接收者消费,且消息被消费后默认从队列中删掉(也可以通过其他签收机制重复消费)。

二、发送者和接收者之间没有依赖性,生产者发送消息和消费者接收消息并不要求同时运行。

三、接收者在成功接收消息之后需向队列发送接收成功的确认消息。

发布订阅(Pub/Sub)模式

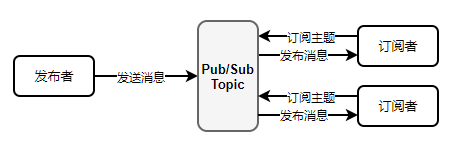

发布订阅(Pub/Sub)模式也有三个角色:主题(Topic),发布者(Publisher),订阅者(Subscriber)。发布者将消息发送到主题队列中,系统再将这些消息传递给订阅者。

Pub/Sub的特点:

一、每个消息可以被多个订阅者消费。

二、发布者和订阅者之间存在依赖性。订阅者必须先订阅主题后才能接收到信息,在订阅前发布的消息,订阅者是接收不到的。

三、非持久化订阅:如果订阅者不在线,此时发布的消息订阅者是也接收不到,即便订阅者重新上线也接收不到。

四、持久化订阅:订阅者订阅主题后,即便订阅者不在线,此时发布的消息可以在订阅者重新上线后接收到的。

双向应答模式

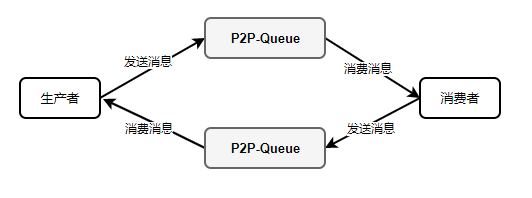

双向应答模式并不是消息中间件提供的一种通信模式,它是由于实际生成环境的需要,在原有的基础上做了改良。即消息的发送者也是消息的接收者。消息的接收者也是消息的发送者。如下图所示

ActiveMQ 入门

ActiveMQ是Apache出品,简单好用,能力强大,可以处理大部分的业务的开源消息总线。同时也支持JMS规范。

JMS(JAVA Message Service,java消息服务)API是一个消息服务的标准或者说是规范,允许应用程序组件基于JavaEE平台创建、发送、接收和读取消息。它使分布式通信耦合度更低,消息服务更加可靠以及异步性。

ActiveMQ 安装

ActiveMQ 的安装很简单,三个步骤:

第一步:下载,官网下载地址

第二步:运行,压缩包解压后,在bin目录下根据电脑系统位数找到对应的wrapper.exe程序,双击运行。

第三步:访问,浏览器访问http://localhost:8161/admin,账号密码都是admin。

ActiveMQ 工作流程

我们通过简单的P2P模式来了解ActiveMQ的工作流程。

生产者发送消息给MQ主要步骤:

第一步:创建连接工厂实例

第二步:创建连接并启动

第三步:获取操作消息的接口

第四步:创建队列,即Queue或者Topic

第五步:创建消息发送者

第六步:发送消息,关闭资源

import java.util.Random;
import javax.jms.Connection;
import javax.jms.ConnectionFactory;
import javax.jms.DeliveryMode;
import javax.jms.Destination;
import javax.jms.MessageProducer;
import javax.jms.Session;
import javax.jms.TextMessage;
import org.apache.activemq.ActiveMQConnection;
import org.apache.activemq.ActiveMQConnectionFactory;
/**
* 消息队列生产者
* @author itdragon
*/
public class ITDragonProducer {

private static final String QUEUE_NAME = "ITDragon.Queue";

public static void main(String[] args) {
// ConnectionFactory: 连接工厂,JMS 用它创建连接
ConnectionFactory connectionFactory = null;
// Connection: 客户端和JMS系统之间建立的链接
Connection connection = null;
// Session: 一个发送或接收消息的线程 ,操作消息的接口
Session session = null;
// Destination: 消息的目的地,消息发送给谁
Destination destination = null;
// MessageProducer: 消息生产者
MessageProducer producer = null;
try {
// step1 构造ConnectionFactory实例对象,需要填入 用户名,
密码 以及要连接的地址,默认端口为"tcp://localhost:61616"
connectionFactory = new ActiveMQConnectionFactory
(ActiveMQConnection.DEFAULT_USER,
ActiveMQConnection.DEFAULT_PASSWORD, ActiveMQConnection.
DEFAULT_BROKER_URL);
// step2 连接工厂创建连接对象
connection = connectionFactory.createConnection();
// step3 启动
connection.start();
// step4 获取操作连接
/**
* 第一个参数:是否设置事务 true or false。
如果设置了true,第二个参数忽略,
并且需要commit()才执行
* 第二个参数:acknowledge模式
* AUTO_ACKNOWLEDGE:自动确认,客户端发送和
接收消息不需要做额外的工作。
不管消息是否被正常处理。 默认
* CLIENT_ACKNOWLEDGE:客户端确认。客户端接收到消息后,
必须手动调用acknowledge方法,jms服务器才会删除消息。
* DUPS_OK_ACKNOWLEDGE:允许重复的确认模式。
*/
session = connection.createSession(Boolean.TRUE, Session.AUTO_ACKNOWLEDGE);
// step5 创建一个队列到目的地
destination = session.createQueue(QUEUE_NAME);
// step6 在目的地创建一个生产者
producer = session.createProducer(destination);
// step7 生产者设置不持久化,若要设置持久
化则使用 PERSISTENT producer.setDeliveryMode
(DeliveryMode.NON_PERSISTENT);
// step8 生产者发送信息,具体的业务逻辑
sendMessage(session, producer);
session.commit();
} catch (Exception e) {
e.printStackTrace();
} finally {
try {
if (null != connection) {
connection.close();
}
} catch (Exception e) {
e.printStackTrace();
}
}
}

public static void sendMessage(Session session,
MessageProducer producer ) throws Exception {
for(int i = 0; i < 5; i++) {
String []operators = {"+","-","*","/"};
Random random = new Random(System.currentTimeMillis());
String expression = random.nextInt(10)+operators
[random.nextInt(4)]
+ (random.nextInt(10)+1);
TextMessage message = session.createTextMessage(expression);
// 发送消息到目的地方
producer.send(message);
System.out.println("Queue Sender ---------> " + expression);
}
} }

消费者从MQ中获取数据消费步骤和上面类似,只是将发送消息改成了接收消息。

import javax.jms.Connection;
import javax.jms.ConnectionFactory;
import javax.jms.Destination;
import javax.jms.MessageConsumer;
import javax.jms.Session;
import javax.jms.TextMessage;
import org.apache.activemq.ActiveMQConnection;
import org.apache.activemq.ActiveMQConnectionFactory;
import com.itdragon.utils.ITDragonUtil;
/**
* 消息队列消费者
* @author itdragon
*/
public class ITDragonConsumer {

private static final String QUEUE_NAME =
"ITDragon.Queue";
// 要和Sender一致

public static void main(String[] args) {
ConnectionFactory connectionFactory = null;
Connection connection = null;
Session session = null;
Destination destination = null;
// MessageConsumer: 信息消费者
MessageConsumer consumer = null;
try {
connectionFactory = new ActiveMQConnectionFactory(
ActiveMQConnection .DEFAULT_USER,
ActiveMQConnection.DEFAULT_PASSWORD, ActiveMQConnection.
DEFAULT_BROKER_URL );
connection = connectionFactory.createConnection();
connection.start();
session = connection.createSession(Boolean.FALSE, Session.
AUTO_ACKNOWLEDGE );
destination = session.createQueue(QUEUE_NAME);
consumer = session.createConsumer(destination);
// 不断地接收信息,直到没有为止
while (true) {
TextMessage message = (TextMessage) consumer.receive();
if (null != message) {
System.out.print(ITDragonUtil.cal(message.getText()));
} else {
break;
}
}
} catch (Exception e) {
e.printStackTrace();
} finally {
try {
if (null != connection) {
connection.close();
}
} catch (Exception e) {
e.printStackTrace();
}
}
}
}

SpringBoot 整合ActiveMQ使用

SpringBoot可以帮助我们快速搭建项目,减少Spring整合第三方配置的精力。SpringBoot整合ActiveMQ也是非常简单,只需要简单的两个步骤:

第一步,在pom.xml文件中添加依赖使其支持ActiveMQ

第二步,在application.properties文件中配置连接ActiveMQ参数

<dependency> <!-- 支持ActiveMQ依赖 -->
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-activemq</artifactId>
</dependency>
<dependency> <!-- 支持使用mq连接池 -->
<groupId>org.apache.activemq</groupId>
<artifactId>activemq-pool</artifactId>
</dependency>

pom.xml是Maven项目的核心配置文件

application.properties是SpringBoot项目的核心参数配置文件

spring.activemq.user=admin
spring.activemq.password=admin
spring.activemq.broker-url=tcp://localhost:61616
spring.activemq.in-memory=true
spring.activemq.pool.enabled=true

spring.activemq.in-memory 默认值为true,表示无需安装ActiveMQ的服务器,直接使用内存。

spring.activemq.pool.enabled 表示通过连接池的方式连接。

springboot-activemq-producer

springboot-activemq-producer 项目模拟生产者所在的系统,支持同时发送点对点模式和发布订阅模式。

两个核心文件:一个是消息发送类,一个是队列Bean管理配置类。

三种主要模式:一个是对点对模式,队列名为"queue.name";一个是发布订阅模式,主题名为"topic.name";最后一个是双向应答模式,队列名为"response.name" 。

import java.util.Random;
import javax.jms.Queue;
import javax.jms.Topic;
import org.springframework.beans.factory.annotation . Autowired;
import org.springframework.jms.annotation . JmsListener;
import org.springframework.jms.core . JmsMessagingTemplate;
import org.springframework.scheduling .annotation . EnableScheduling;
import org.springframework.scheduling . annotation.Scheduled;
import org.springframework.stereotype . Service;
/**
* 消息队列生产者
* @author itdragon
*/
@Service
@EnableScheduling
public class ITDragonProducer {

@Autowired
private JmsMessagingTemplate jmsTemplate;
@Autowired
private Queue queue;
@Autowired
private Topic topic;
@Autowired
private Queue responseQueue;

/**
* 点对点(p2p)模式测试
* 包含三个角色:消息队列(Queue),发送者(Sender),
接收者(Receiver)。 * 发送者将消息发送到一个特定的队列,
队列保留着消息,
直到接收者从队列中获取消息。
*/
@Scheduled(fixedDelay = 5000)
public void testP2PMQ(){
for(int i = 0; i < 5; i++) {
String []operators = {"+","-","*","/"};
Random random = new Random(System.currentTimeMillis());
String expression = random.nextInt(10)+operators[random.nextInt(4)
]+(random.nextInt(10)+1);
jmsTemplate.convertAndSend(this.queue, expression);
System.out.println("Queue Sender ---------> " + expression);
}
}

/**
* 订阅/发布(Pub/Sub)模拟测试
* 包含三个角色:主题(Topic),发布者(Publisher),
订阅者(Subscriber) 。
* 多个发布者将消息发送到Topic,系统将这些消息
传递给多个订阅者。
*/
@Scheduled(fixedDelay = 5000)
public void testPubSubMQ() {
for (int i = 0; i < 5; i++) {
String []operators = {"+","-","*","/"};
Random random = new Random(System.currentTimeMillis());
String expression = random.nextInt(10)+operators[random.nextInt(4)
]+(random.nextInt(10)+1);
jmsTemplate.convertAndSend(this.topic, expression);
System.out.println("Topic Sender ---------> " + expression);
}
}

/**
* 双向应答模式测试
* P2P和Pub/Sub是MQ默认提供的两种模式,
而双向应答模式则是在原有
的基础上做了改进。发送者既是接收者,接收者也是发送者。
*/
@Scheduled(fixedDelay = 5000)
public void testReceiveResponseMQ(){
for (int i = 0; i < 5; i++) {
String []operators = {"+","-","*","/"};
Random random = new Random(System.currentTimeMillis());
String expression = random.nextInt(10)+operators [ random. nextInt(4)
]+(random.nextInt(10)+1);
jmsTemplate.convertAndSend(this.responseQueue, expression);
}
}

// 接收P2P模式,消费者返回的数据
@JmsListener(destination = "out.queue")
public void receiveResponse(String message) {
System.out.println("Producer Response Receiver--> " + message );
}
}


import javax.jms.Queue;
import javax.jms.Topic;
import org.apache.activemq.command.ActiveMQQueue;
import org.apache.activemq.command.ActiveMQTopic;
import org.springframework.context.annotation . Bean;
import org.springframework.context.annotation .Configuration ;
/**
* bean配置管理类
* @author itdragon
*/
@Configuration
public class ActiveMQBeansConfig {

@Bean // 定义一个名字为queue.name的点对点列队
public Queue queue() {
return new ActiveMQQueue("queue.name");
}
@Bean // 定义一个名字为topic.name的主题队列
public Topic topic() {
return new ActiveMQTopic("topic.name");
}
@Bean // 定义一个名字为response.name的双向应答队列
public Queue responseQueue() {
return new ActiveMQQueue("response.name");
}
}

springboot-activemq-consumer

springboot-activemq-consumer 模拟消费者所在的服务器,主要负责监听队列消息。

两个核心文件:一个是消息接收类,一个是兼容点对点模式和发布订阅模式的链接工厂配置类。

import org.springframework.jms.annotation.JmsListener;
import org.springframework.messaging.handler.annotation . SendTo;
import org.springframework.stereotype.Service;
import com.itdragon.utils.ITDragonUtil;
/**
* 消息队列消费者
* @author itdragon
*/
@Service
public class ITDragonConsumer {

// 1. 监听名字为"queue.name"的点对点队列
@JmsListener(destination = "queue.name", containerFactory=
"queueListenerFactory")
public void receiveQueue(String text) {
System.out.println("Queue Receiver : " + text
+ " \t 处理结果 :
" + ITDragonUtil.cal(text));
}

// 2. 监听名字为"topic.name"的发布订阅队列
@JmsListener(destination = "topic.name", containerFactory="
topicListenerFactory")
public void receiveTopicOne(String text) {
System.out.println(Thread.currentThread().getName() + "
No.1 Topic Receiver : " + text + " \t 处理结果 : "
+ ITDragonUtil.cal(text));
}

// 2. 监听名字为"topic.name"的发布订阅队列
@JmsListener(destination = "topic.name",
containerFactory= " topicListenerFactory")
public void receiveTopicTwo(String text) {
System.out.println(Thread.currentThread().getName()
+" No.2 Topic
Receiver : " + text + " \t 处理结果 : " + ITDragonUtil
.cal(text)); }

// 3. 监听名字为"response.name"的接收应答(双向)队列
@JmsListener(destination = "response.name")
@SendTo("out.queue")
public String receiveResponse(String text) {
System.out.println("Response Receiver : " + text + " \t
正在返回数据......");
return ITDragonUtil.cal(text).toString();
}

}


import java.util.concurrent.Executors;
import javax.jms.ConnectionFactory;
import org.springframework.context.annotation. Bean;
import org.springframework.context.annotation. Configuration;
import org.springframework.jms.annotation. EnableJms;
import org.springframework.jms.config. Default JmsListenerContainerFactory;
import org.springframework.jms.config. JmsListenerContainerFactory;
@Configuration
@EnableJms
public class JmsConfig {

@Bean // 开启pub/Sub模式
public JmsListenerContainerFactory<?> topicListenerFactory
(ConnectionFactory connectionFactory) {
DefaultJmsListenerContainerFactory factory = new
DefaultJmsListenerContainerFactory();
factory.setPubSubDomain(true);
factory.setConnectionFactory(connectionFactory);
return factory;
}
@Bean // JMS默认开启P2P模式
public JmsListenerContainerFactory<> queueListenerFactory
(ConnectionFactory connectionFactory) {
DefaultJmsListenerContainerFactory factory = new
DefaultJmsListenerContainerFactory();
factory.setPubSubDomain(false);
factory.setConnectionFactory(connectionFactory);
return factory;
}
}

总结

1) 消息中间件可以解决异步处理,系统解耦,流量削锋,分布式系统事务管理等问题。

2) 消息中间件默认支持点对点模式和发布订阅模式,实际工作中还可以使用双向应当模式。

3) ActiveMQ是Apache出品,简单好用,功能强大,可以处理大部分的业务的开源消息总线。


102 次浏览       2
相关文章

企业架构、TOGAF与ArchiMate概览
架构师之路-如何做好业务建模?
大型网站电商网站架构案例和技术架构的示例
完整的Archimate视点指南(包括示例)
相关文档

数据中台技术架构方法论与实践
适用ArchiMate、EA 和 iSpace进行企业架构建模
Zachman企业架构框架简介
企业架构让SOA落地
相关课程

云平台与微服务架构设计
中台战略、中台建设与数字商业
亿级用户高并发、高可用系统架构
高可用分布式架构设计与实践
最新课程计划

最新文章
架构设计-谈谈架构
实现SaaS(软件及服务)架构三大技术挑战
到底什么是数据中台?
响应式架构简介
业务架构、应用架构与云基础架构
最新课程
软件架构设计方法、案例与实践
从大型电商架构演进看互联网高可用架构设计
大型互联网高可用架构设计实践
企业架构师 (TOGAF官方认证)
嵌入式软件架构设计—高级实践
更多...
成功案例
某新能源电力企业 软件架构设计方法、案例与实践
中航工业某研究所 嵌入式软件开发指南
某轨道交通行业 嵌入式软件高级设计实践
北京 航天科工某子公司 软件测试架构师
北京某领先数字地图 架构师(设计案例)
更多...
