从Jetty、Tomcat和Mina中提炼NIO构架网络服务器的经典模式


作者:cutesource,发布于2012-11-29,来源:CSDN



如何正确使用NIO来构架网络服务器一直是最近思考的一个问题,于是乎分析了一下Jetty、Tomcat和Mina有关NIO的源码,发现大伙都基于类似的方式,我感觉这应该算是NIO构架网络服务器的经典模式,并基于这种模式写了个小小网络服务器,压力测试了一下,效果还不错。废话不多说,先看看三者是如何使用NIO的。

Jetty Connector的实现

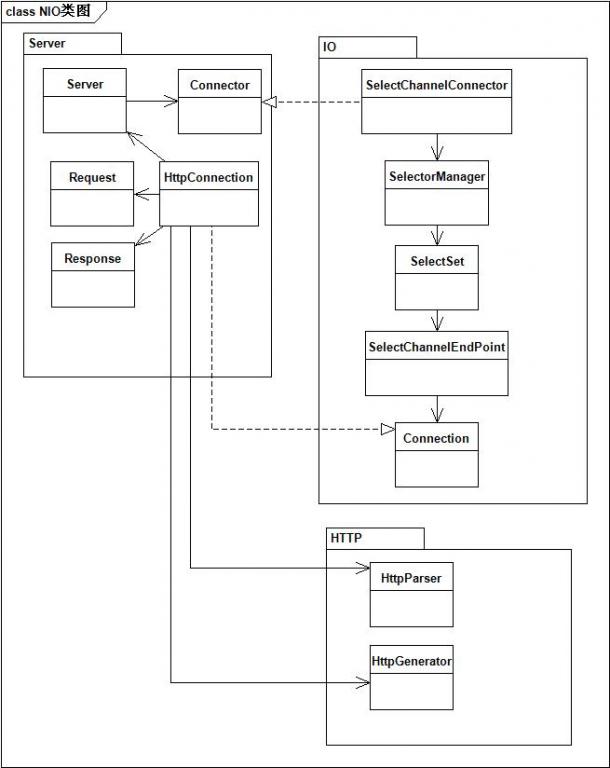

先看看有关类图:

其中:

SelectChannelConnector负责组装各组件

SelectSet负责侦听客户端请求

SelectChannelEndPoint负责IO的读和写

HttpConnection负责逻辑处理

在整个服务端处理请求的过程可以分为三个阶段,时序图如下所示:

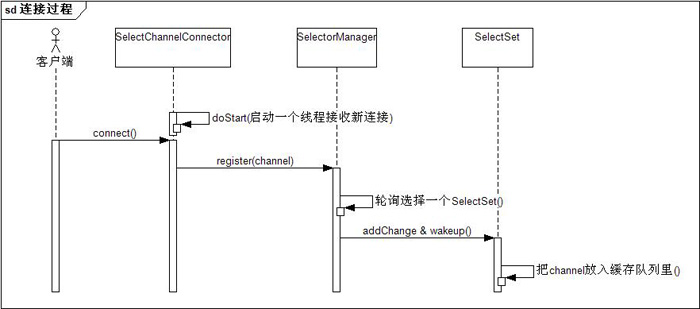

阶段一:监听并建立连接

这一过程主要是启动一个线程负责accept新连接,监听到后分配给相应的SelectSet,分配的策略就是轮询。

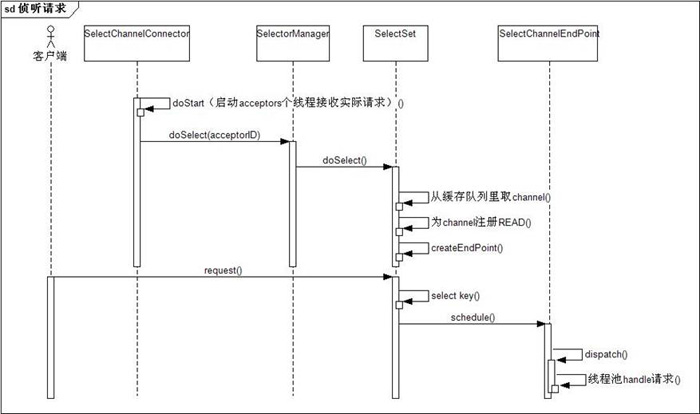

阶段二:监听客户端的请求

这一过程主要是启动多个线程(线程数一般为服务器CPU的个数),让SelectSet监听所管辖的channel队列,每个SelectSet维护一个Selector,这个Selector监听队列里所有的channel,一旦有读事件,从线程池里拿线程去做处理请求

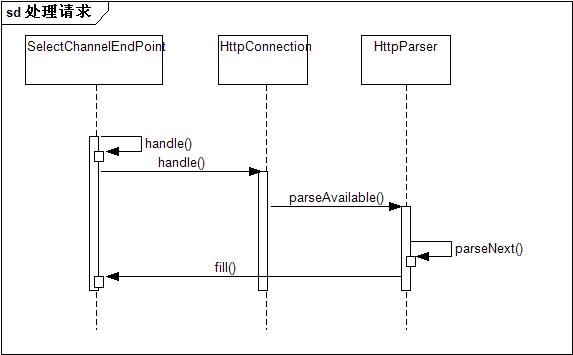

阶段三:处理请求

这一过程就是每次客户端请求的数据处理过程,值得注意的是为了不让后端的业务处理阻碍Selector监听新的请求,就多线程来分隔开监听请求和处理请求两个阶段。

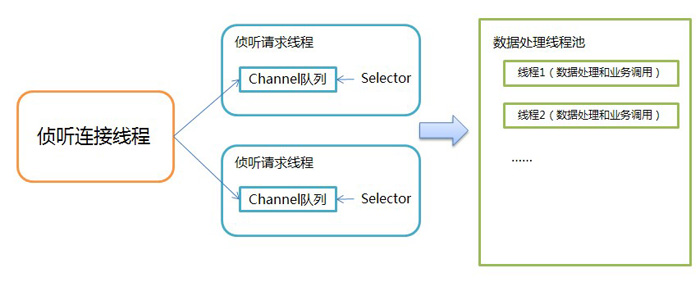

由此可以大致总结出Jetty有关NIO使用的模式,如下图所示:

最核心就是把三件不同的事情隔离开,并用不同规模的线程去处理,最大限度地利用NIO的异步和通知特性

下面再来看看Tomcat是如何使用NIO来构架Connector这块的。

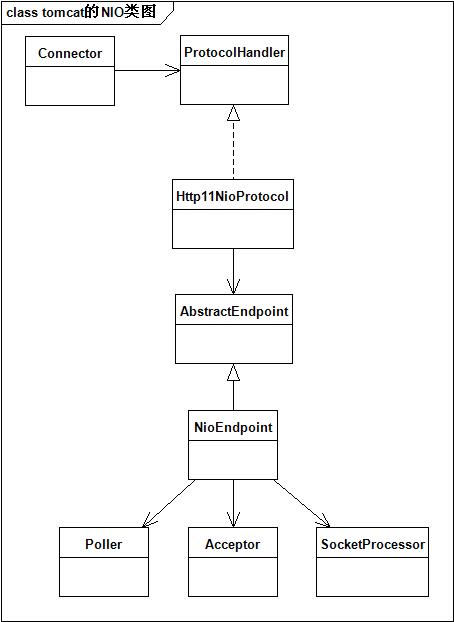

先看看Tomcat Connector这块的类图:

其中:

NioEndpoint负责组装各部件

Acceptor负责监听新连接,并把连接交给Poller

Poller负责监听所管辖的channel队列,并把请求交给SocketProcessor处理

SocketProcessor负责数据处理,并把请求传递给后端业务处理模块

在整个服务端处理请求的过程可以分为三个阶段,时序图如下所示:

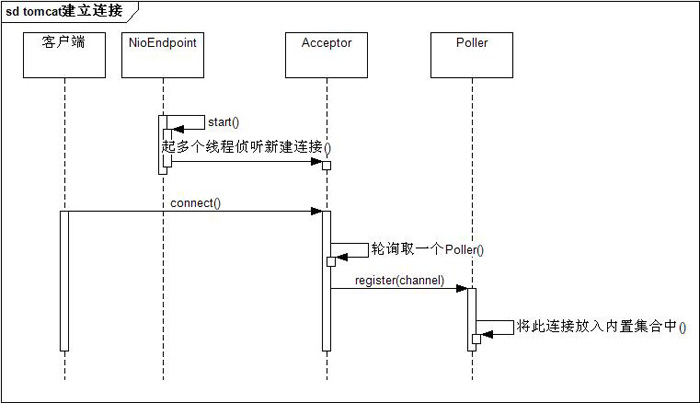

阶段一:监听并建立连接

这一阶段主要是Acceptor监听新连接,并轮询取一个Poller ,把连接交付给Poller

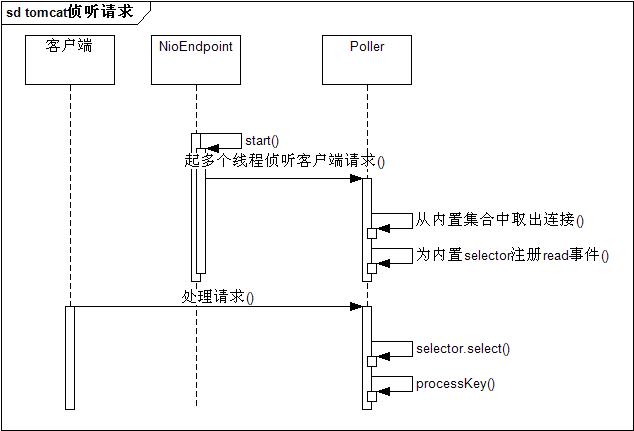

阶段二: 监听客户端的请求

这一过程主要是让每个Poller监听所管辖的channel队列,select到新请求后交付给SocketProcessor处理

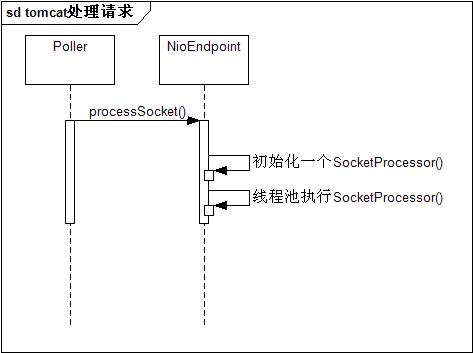

阶段三:处理请求

这一过程就是从多线程执行SocketProcessor,做数据和业务处理

于是乎我们发现抛开具体代码细节,Tomcat和Jetty在NIO的使用方面是非常一致的,采用的模式依然是下图:

最后我们再看看NIO方面最著名的框架Mina,抛开Mina有关session和处理链条等方面的设计,单单挑出前端网络层处理来看,也采用的是与Jetty和Tomcat类似的模式,只不过它做了些简化,它没有隔开请求侦听和请求处理两个阶段,因此,宏观上看它只分为两个阶段。

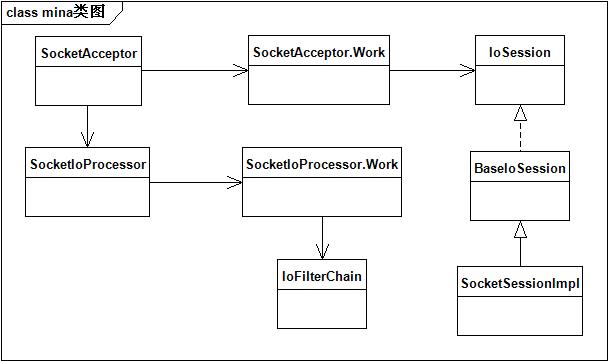

先看看它的类图:

其中:

SocketAcceptor起线程调用SocketAcceptor.Work负责新连接侦听,并交给SocketIoProcessor处理

SocketIoProcessor起线程调用SocketIoProcessor.Work负责侦听所管辖的channel队列, select到新请求后交给IoFilterChain处理

IoFilterChain组装了mina的处理链条

在整个服务端处理请求的过程可以分为两个阶段,时序图如下所示:

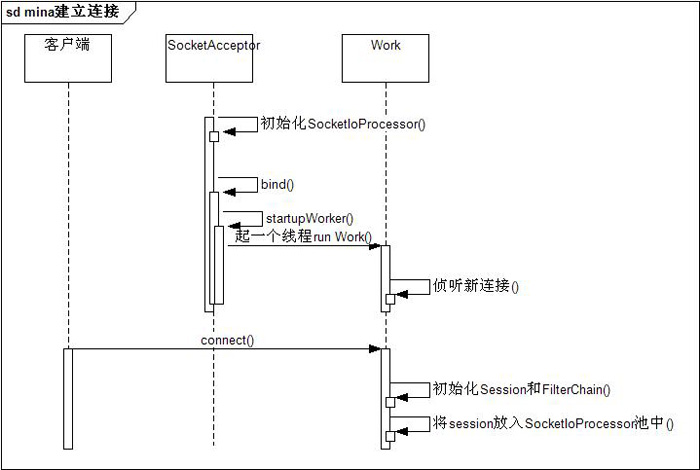

阶段一:监听并建立连接

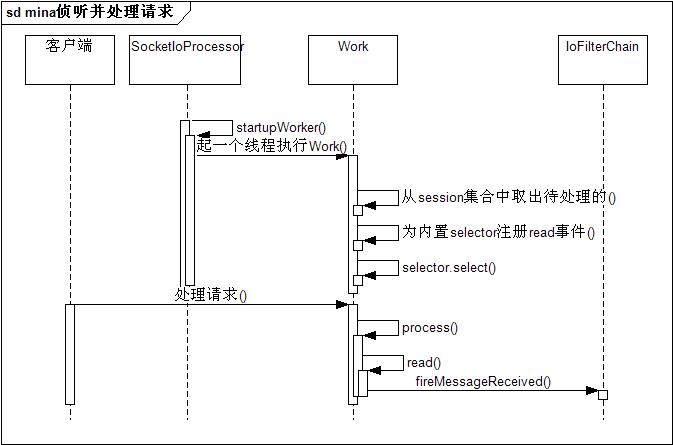

阶段二: 监听并处理客户端的请求

总结来看Jetty、tomcat和Mina,我们也大概清楚了该如何基于NIO来构架网络服务器,通过这个提炼出来的模式,我写了个很简单的NIO Server,在保持连接的情况下,可以很轻松的保持6万连接(由于有65535连接限制),并能在负载只有3左右的情况下(4核),承担3到4万的TPS请求(当然做的事情很简单,仅仅是把buffer转化为自定义协议的包,然后再把包转为buffer写到客户端)。因此简单地实践一下可以证明这个模式的有效性,不妨再看看这个图,希望对大伙以后写server有用:
