Kubernetes-基于容器云构建devops平台


206 次浏览     评价:
 2019-6-11

编辑推荐:
本文来自于电子小百科,本文以Kubernetes为基础,为基于java语言研发团队提供一套完整的devops解决方案,希望对您的学习有所帮助。

1、基于kubernetes devops的整体方案

在此方案中,开发人员基于eclipse集成开发环境进行代码;开发人员所开发的代码交由由gitlab进行托管、版本管理和分支管理;代码的依赖更新和构建工作由Maven进行处理;为了提升工作效率和代码质量,在devops中引入SonarQube进行代码检查;对于打包构建后代码,交由docker进行镜像构建,并在私有镜像仓库中对镜像进行管理;最后,devops会将自动从私有镜像仓库从拉取镜像,并在Rancher中进行部署。

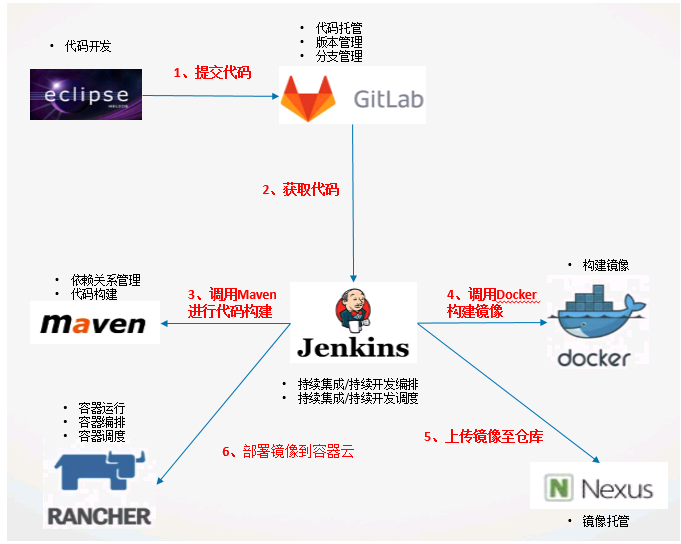

基于此devops解决方案的整体工作过程如下所示:

1)开发人员基于eclipse集成开发环境镜像代码开发的,将代码到gitlab中进行托管;

2)jenkins从gitlab拉取代码;

3)jenkins调用Maven对代码进行打包构建;

4)jenkins调用docker构建镜像;

5)jenkins将构建好的镜像上传至基于Nexus的私有镜像仓库;

6)jenkins拉取镜像,并部署镜像至Rancher中。

2、组件安装部署

此部分描述需要为devops部署的组件,根据整体方案,devops需要使用gitlab、jenkins、nexus、maven、docker和kubernetes这些组件和系统。其中,gitlab、jenkins、nexus都在kubernetes中安装部署,在jenkins中包含了maven;docker直接在物理机提供,对于docker的部署不在此部分进行阐述。

2.1 代码托管工具-Gitlab

在本文的方案中,代码的托管基于Gitlab。下面是在Kubernetes中部署gitlab的YAML配置文件,在此文件中定义了gitlab部署和服务。gitlab部署使用的镜像为gitlab/gitlab-ce:latest,并暴露了443、80和22这三个端口,并通过NFS对配置文件、日志和数据进行持久化。在服务中,端口的类型为NodePort,即允许集群外的用户可以通过映射在主机节点上的端口对gitlab进行访问。

apiVersion: v1
kind: Service
metadata:
name: gitlab
spec:
type: NodePort
ports:
# Port上的映射端口
- port: 443
targetPort: 443
name: gitlab443
- port: 80
targetPort: 80
name: gitlab80
- port: 22
targetPort: 22
name: gitlab22
selector:
app: gitlab
---

# ------------------------定义Gitlab的部署 -----------------------

apiVersion: apps/v1 # for versions before 1.9.0 use apps/v1beta2
kind: Deployment
metadata:
name: gitlab
spec:
selector:
matchLabels:
app: gitlab
revisionHistoryLimit: 2
template:
metadata:
labels:
app: gitlab
spec:
containers:
# 应用的镜像
- image: gitlab/gitlab-ce
name: gitlab
imagePullPolicy: IfNotPresent
# 应用的内部端口
ports:
- containerPort: 443
name: gitlab443
- containerPort: 80
name: gitlab80
- containerPort: 22
name: gitlab22
volumeMounts:
# gitlab持久化
- name: gitlab-persistent-config
mountPath: /etc/gitlab
- name: gitlab-persistent-logs
mountPath: /var/log/gitlab
- name: gitlab-persistent-data
mountPath: /var/opt/gitlab
imagePullSecrets:
- name: devops-repo
volumes:
# 使用nfs互联网存储
- name: gitlab-persistent-config
nfs:
server: 192.168.8.150
path: /k8s-nfs/gitlab/config
- name: gitlab-persistent-logs
nfs:
server: 192.168.8.150
path: /k8s-nfs/gitlab/logs
- name: gitlab-persistent-data
nfs:
server: 192.168.8.150
path: /k8s-nfs/gitlab/data

通过kubectl命令工具,执行如下的命令,在kubernetes集群中部署gitlab:

$ kubectl create -f {path}/gitlab.yaml

2.2 镜像仓库-Nexus

在本文的devops方案中,采用Nexus作为docker私有镜像仓库和maven的远程仓库。下面是在Kubernetes中部署Nexus的YAML配置文件,在此文件中定义了Nexus部署和服务。Nexus部署使用的镜像为sonatype/nexus3:latest,并暴露了8081、5001这两个端口,并通过NFS对配置文件、日志和数据进行持久化。在服务中,端口的类型为NodePort,即允许集群外的用户可以通过映射在主机节点上的端口对nexus进行访问。其中,5001作为docker私有镜像仓库的端口。

#------------------------定义Nexus代理服务-------------------------
apiVersion: v1
kind: Service
metadata:
name: nexus3
spec:
type: NodePort
ports:
# Port上的映射端口
- port: 8081
targetPort: 8081
name: nexus8081
- port: 5001
targetPort: 5001
name: nexus5001
selector:
app: nexus3
---
#-----------------------定义Nexus部署-------------------------
apiVersion: apps/v1beta2
kind: Deployment
metadata:
name: nexus3
labels:
app: nexus3
spec:
replicas: 1 #副本数为3
selector: #选择器
matchLabels:
app: nexus3 #部署通过app:nginx标签选择相关资源
template: #Pod的模板规范
metadata:
labels:
app: nexus3 #Pod的标签
spec:
imagePullSecrets:
- name: devops-repo
containers: #容器
- name: nexus3
image: sonatype/nexus3
imagePullPolicy: IfNotPresent
ports: #端口
- containerPort: 8081
name: nexus8081
- containerPort: 5001
name: nexus5001
volumeMounts:
- name: nexus-persistent-storage
mountPath: /nexus-data
volumes:
# 宿主机上的目录
- name: nexus-persistent-storage
nfs:
server: 192.168.8.150
path: /k8s-nfs/nexus

通过kubectl命令工具,执行如下的命令,在kubernetes集群中部署nexus:

$ kubectl create -f {path}/nexus.yaml

2.3 流水线工具-Jenkins

2.3.1 jenkins安装部署

在本文的devops方案中,采用jenkins作为流水线工具。下面是在Kubernetes中部署jenkins的YAML配置文件,在此文件中定义了jenkins部署和服务。jenkins部署使用的镜像为lw96/java8-jenkins-maven-git-vim:latest,并暴露了8080这个端口,并通过NFS对配置文件和数据进行持久化。在服务中,端口的类型为NodePort,即允许集群外的用户可以通过映射在主机节点上的端口对jenkins进行访问。另外,在此镜像中也提供maven和java。

apiVersion: v1
kind: Service
metadata:
name: jenkins-devops
spec:
type: NodePort
ports:
# Port上的映射端口
- port: 8080
targetPort: 8080
name: pipeline8080
selector:
app: jenkins-devops
---

# ------------------------定义mysql的部署 -----------------------
apiVersion: apps/v1 # for versions before 1.9.0 use apps/v1beta2
kind: Deployment
metadata:
name: jenkins-devops
spec:
selector:
matchLabels:
app: jenkins-devops
revisionHistoryLimit: 2
template:
metadata:
labels:
app: jenkins-devops
spec:
containers:
# 应用的镜像
- image: 10.0.32.148:1008/lw96/java8-jenkins-maven-git-vim
name: jenkins-devops
imagePullPolicy: IfNotPresent
# 应用的内部端口
ports:
- containerPort: 8080
name: pipeline8080
volumeMounts:
# jenkins-devops持久化
- name: pipeline-persistent
mountPath: /etc/localtime
# jenkins-devops持久化
- name: pipeline-persistent
mountPath: /jenkins
# jenkins-devops持久化
- name: pipeline-persistent-repo
mountPath: /root/.m2/repository
- name: pipeline-persistent-mnt
mountPath: /mnt
volumes:
# 使用nfs互联网存储
- name: pipeline-persistent
nfs:
server: 192.168.8.150
path: /k8s-nfs/jenkins-devops
- name: pipeline-persistent-mnt
nfs:
server: 192.168.8.150
path: /k8s-nfs/jenkins-devops/mnt
- name: pipeline-persistent-repo
nfs:
server: 192.168.8.150
path: /k8s-nfs/jenkins-devops/repo



通过kubectl命令工具,执行如下的命令,在kubernetes集群中部署jenkins:

$ kubectl create -f {path}/jenkins-devops.yaml

注意,后续将执行下面的操作:

将Kubernetes集群的kubeconfig文件拷贝到192.168.8.150主机的/k8s-nfs/jenkins-devops/mnt目录下;

将maven的settings.xml文件拷贝至到192.168.8.150主机的/k8s-nfs/jenkins-devops/repo目录下;

将maven的依赖插件包拷贝至到192.168.8.150主机的/k8s-nfs/jenkins-devops/repo目录下。

3、 devops平台搭建

3.1 nexus设置

nexus在devops中承担两个功能,作为maven的远程仓库和作为docker的私有镜像仓库。

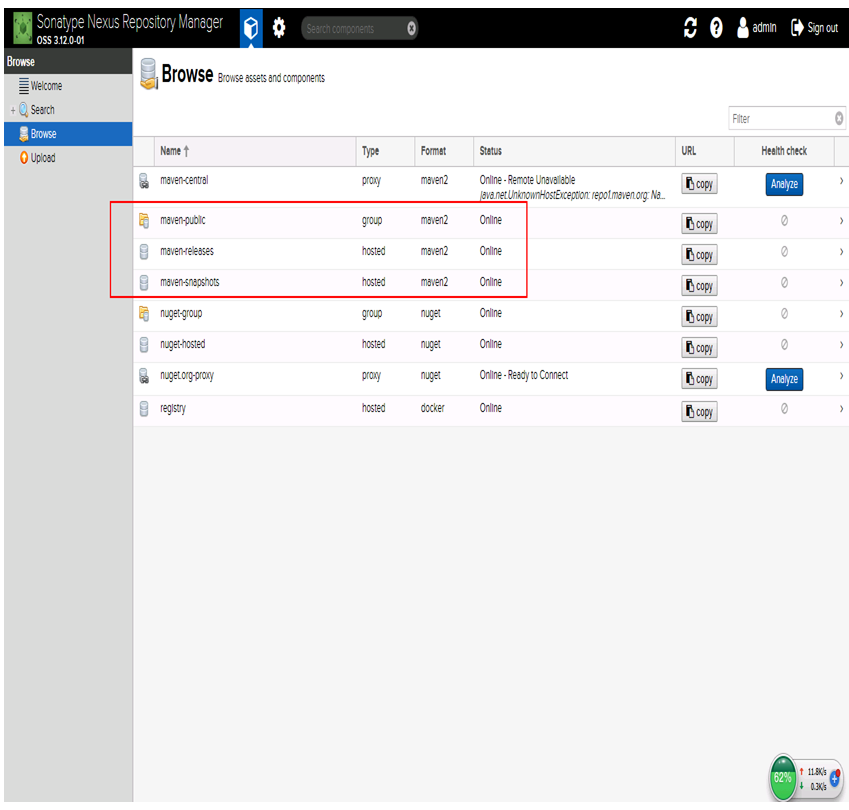

在本文中,使用nexus默认安装的maven-snapshots、maven-releases和maven-public这三个仓库。

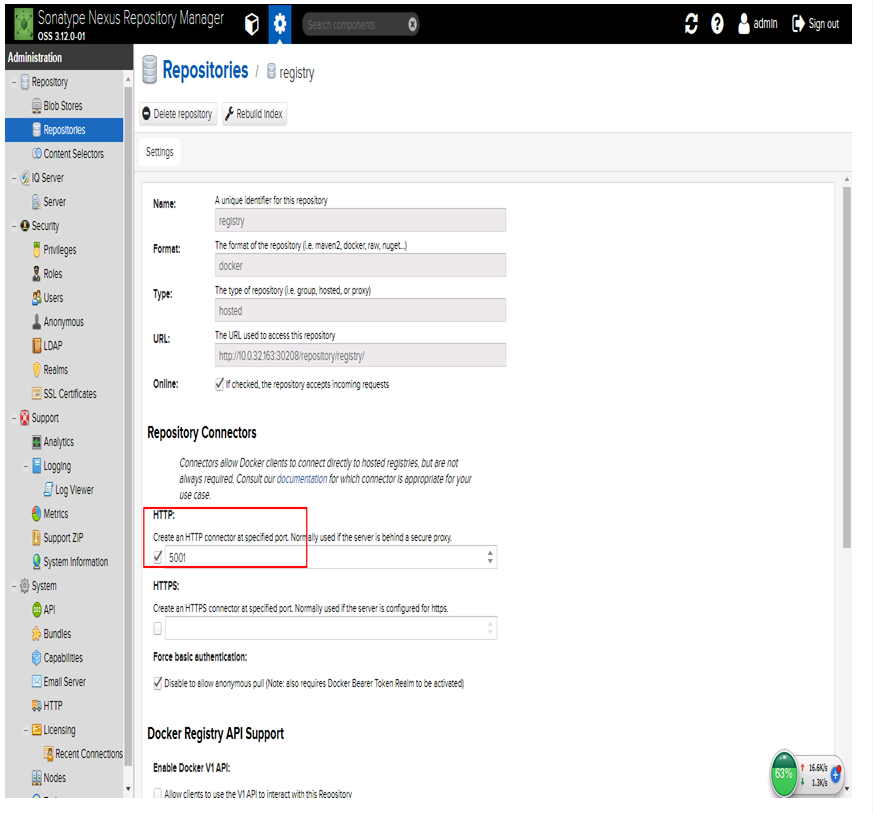

并为docker创建一个名为registry的私有镜像仓库,其端口为5001:

3.2 maven设置

maven负责管理代码的依赖关系和构建。maven通过settings.xml文件设置运行环境,包括与远程仓库的连接。本文中的settings.xml如下所示,http://nexus3:8081 中的nexus3是在kubernetes中的服务名称。将 settings.xml 拷贝至 192.168.8.150机器的 /k8s-nfs/jenkins-devops/repo 目录下。

<?xml version="1.0" encoding="UTF-8"?>
<settings xmlns="http://maven.apache.org/SETTINGS

/1.0.0"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/SETTINGS

/1.0.0 http://maven.apache.org/xsd/settings-1.0.0.xsd">
<pluginGroups>
</pluginGroups>
<proxies>
</proxies>
<servers>
<server>
<id>maven-release</id>
<username>admin</username>
<password>admin123</password>
</server>
<server>
<id>maven-snapshots</id>
<username>admin</username>
<password>admin123</password>
</server>
</servers>

<mirrors>
<mirror>
<id>nexus</id>
<url>http://nexus3:8081/repository/maven-public/

</url>
<mirrorOf>*</mirrorOf>
</mirror>
</mirrors>

<profiles>
<profile>
<id>maven-release</id>
<activation>
<activeByDefault>true</activeByDefault>
</activation>
<repositories>
<repository>
<id>maven-release</id>
<name>Repository for Release</name>
<url>http://nexus3:8081/repository/maven-releases/</url>
<releases>
<enabled>false</enabled>
</releases>
<snapshots>
<enabled>true</enabled>
</snapshots>
</repository>
</repositories>
</profile>

<profile>
<id>maven-snapshots</id>
<activation>
<activeByDefault>true</activeByDefault>
</activation>
<repositories>
<repository>
<id>maven-release</id>
<name>Repository for Release</name>
<url>http://nexus3:8081/repository/maven-snapshots/</url>
<releases>
<enabled>false</enabled>
</releases>
<snapshots>
<enabled>true</enabled>
</snapshots>
</repository>
</repositories>
</profile>
</profiles>
</settings>

3.3 docker设置

为了能够支持将远程提交的代码构建成镜像,以及将构建好的镜像上传至镜像仓库需要在/etc/docker/daemon.json的文件中添加下面的内容。其中,10.0.32.163:32476为镜像仓库的地址和端口,tcp://0.0.0.0:4243为对外暴露的地址和端口。

{
"hosts":["tcp://0.0.0.0:4243","unix:///var/run/docker.sock"],
"insecure-registries":["10.0.32.163:32476"]
}

并通过执行下面的命令重启docker服务:

$ systemctl daemon-reload
$ systemctl restart docker

3.4 jenkins设置

3.4.1 安装插件

jenkins作为devops平台的流程线工具,需要从gitlab中获取代码,并提交给maven进行构建;在代码构建成功后,调用docker构建镜像,并将上传至基于Nexus的私有镜像仓库;最终,在Kubernetes中部署和运行镜像。为了实现上述能力,需要在jenkins中安装如下插件:

git plugin:与gitlab集成的插件,用于获取代码;

maven plugin:与maven集成的插件,用于构建代码;

CloudBees Docker Build and Publish plugin:与docker集成的插件,用于构建docker镜像,并上传至镜像仓库;

Kubernetes Continuous Deploy Plugin:与kubernetes集成的插件,用于将镜像部署到kubernetes环境。

3.4.2 maven设置

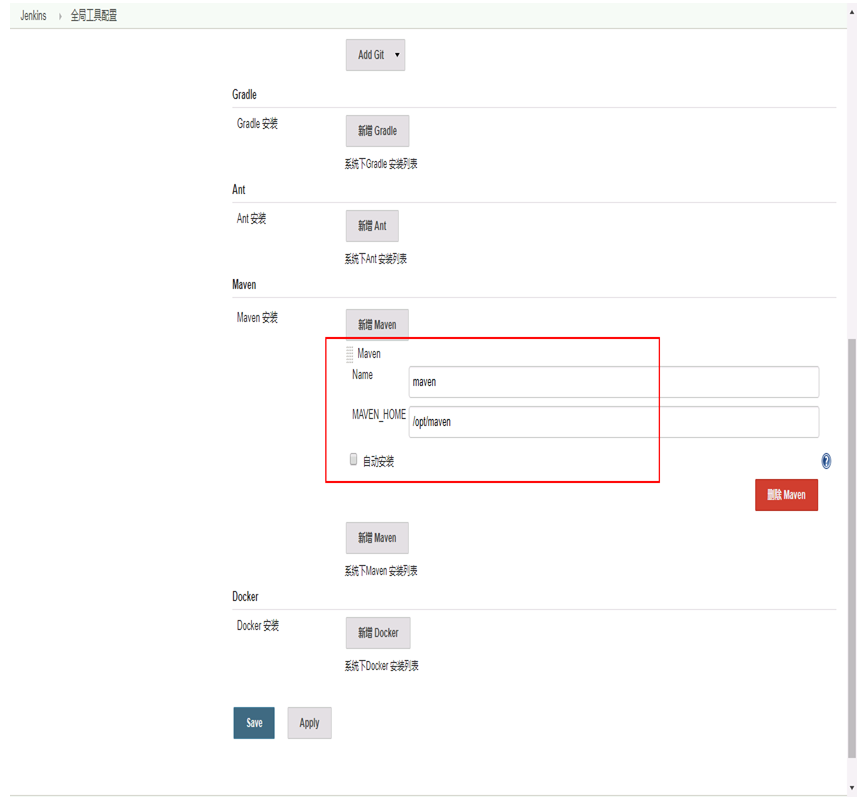

在jenkins中的“全局工具配置”页面,设置maven的安装信息,name可以按照自己的喜好填写,MAVEN_HOME为maven的安装地址,此处为/opt/maven。

4、devops持续集成示例

1)安装git客户端和创建密钥

在工作计算上安装git客户端,并通过下面的命令创建ssh密钥:

执行上述命令后,会在本地的~/.ssh目录创建id_rsa.pub(公钥)和id_rsa(私钥)。

2)在gitlab创建oms项目

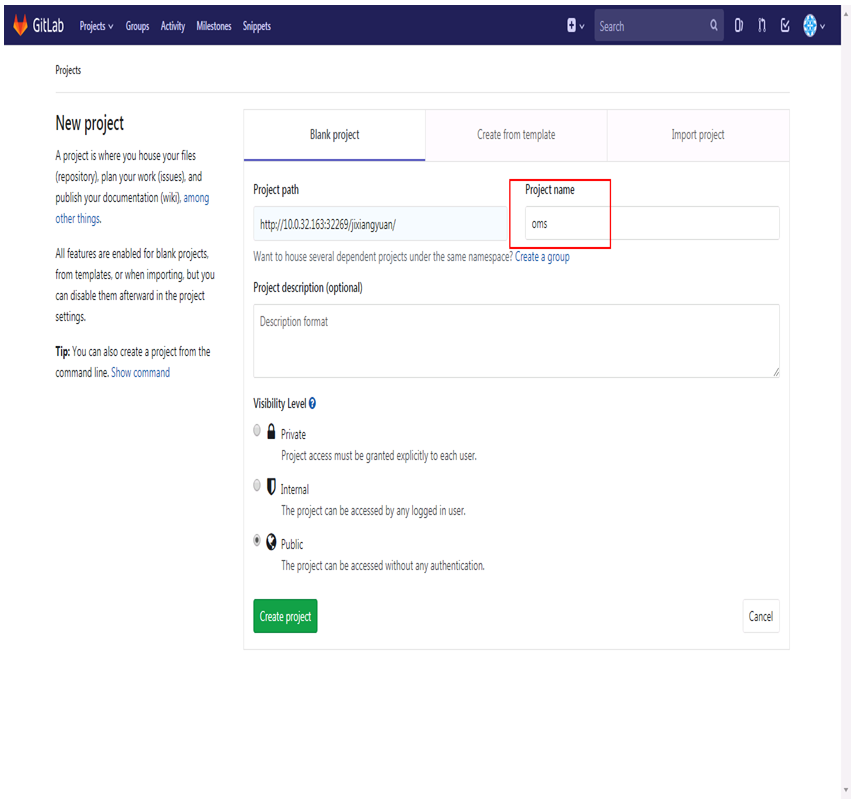

进入gitlab,并创建一个名称为oms的项目。

在gitlab中添加所创建的公钥:

3)在eclipse中进行代码开发

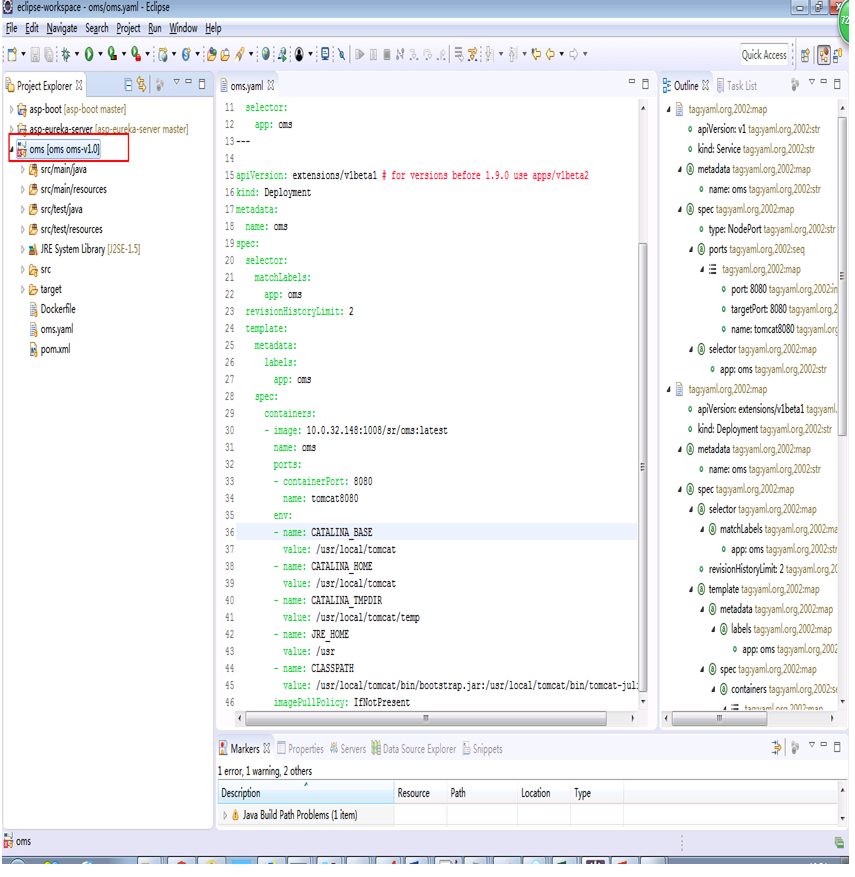

在eclipse中创建类型为maven的oms项目,并进行代码开发。在完成代码开发后,将代码上传至gitlab中进行代码托管。

4)在jenkins中创建oms项目

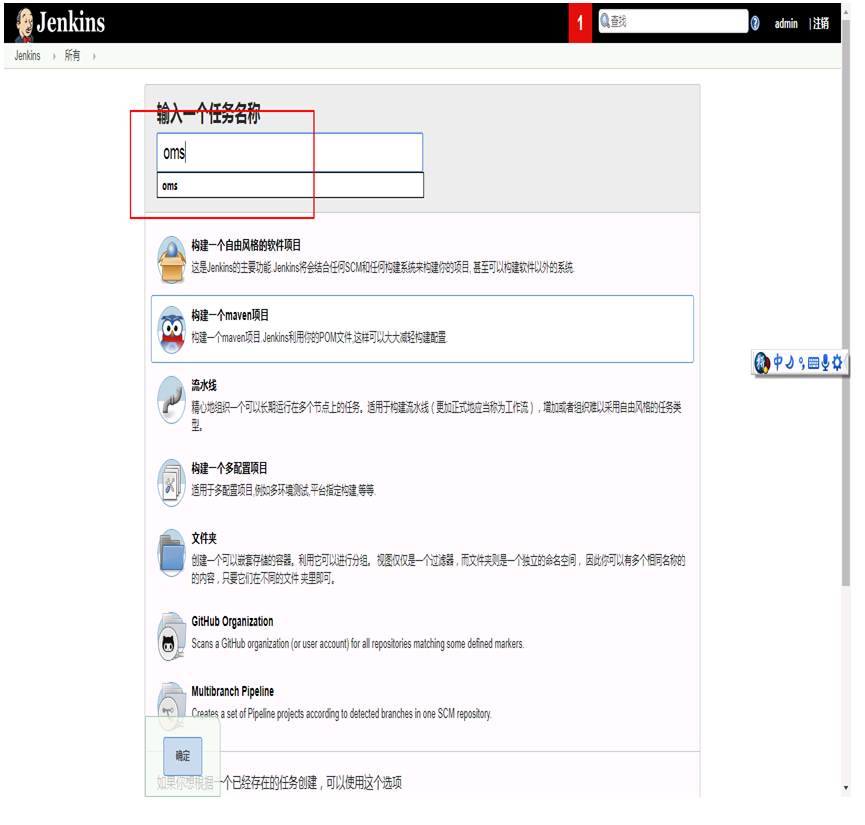

进入jenkins,创建一个名称为oms的maven项目。

5)在jenkins中设置获取代码信息

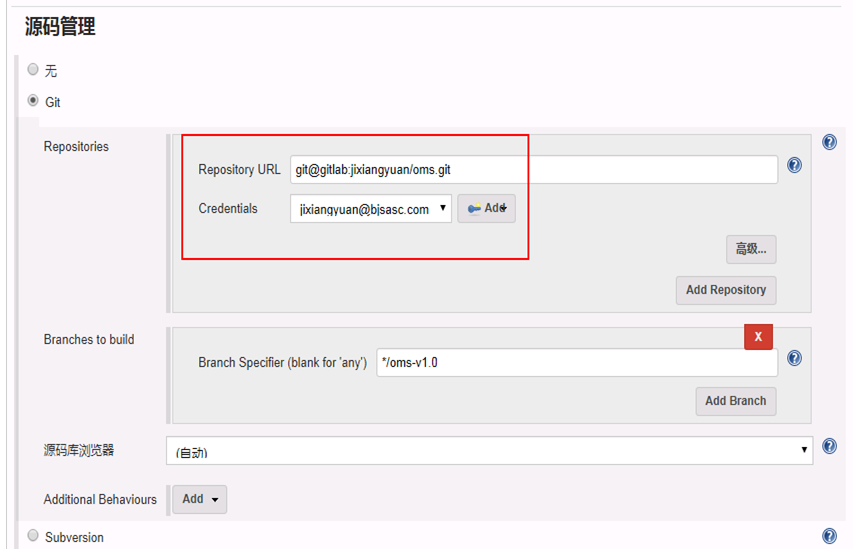

在jenkins中,进入oms的配置页面,在源代码管理处设置获取源代码的相关信息。

Repository URL:项目在gitlab中的地址;

Credentials:访问gitlab的认证方式;

Branch Specifier:代码的分支。

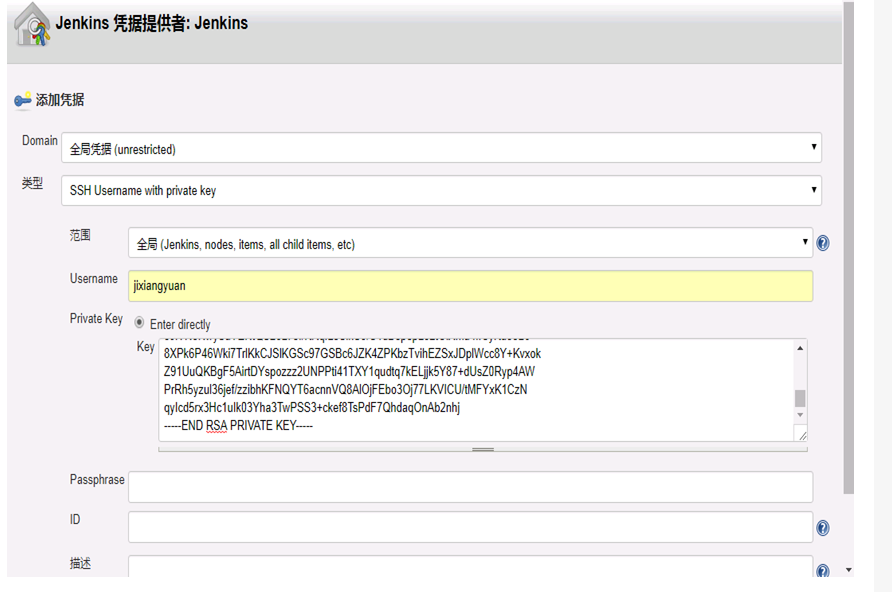

此处访问gitlab的认证方式为“SSH Username with private key”,Private Key的值来自于~/.ssh目录下id_rsa(私钥)的内容。

6)在jenkins中设置构建和上传镜像信息

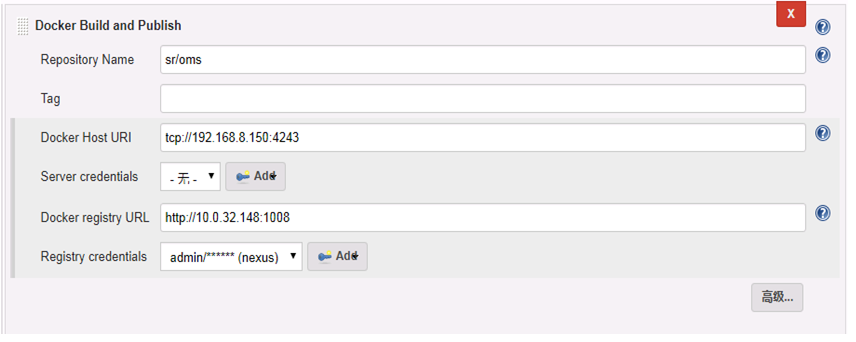

在oms项目的配置的“Docker Build and Publish”部分,填写如下的信息;

Repository Name:镜像的名称;

Tag:镜像的版本;

Docker Host URI:docker服务的地址和端口;

Docker registry URL:docker镜像仓库的地址;

Registry credentials:镜像仓库的认证方式。

7)在jenkins中设置部署容器信息

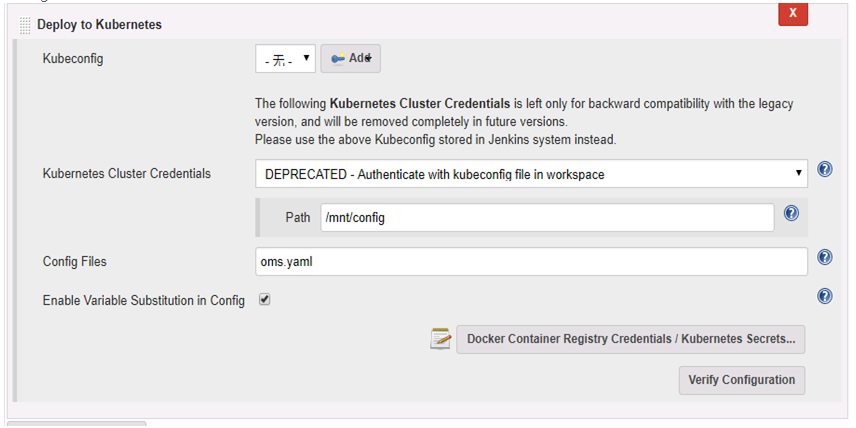

在oms项目的配置的“Deploy to Kubernetes”部分,填写如下的信息;

Kubernetes Cluster Credentials:Kubernetes集群的认证方式;

Path:kubeconfig文件的所在地址;

Config Files:构建YAML配置文件。

8)在jenkins中执行oms构建

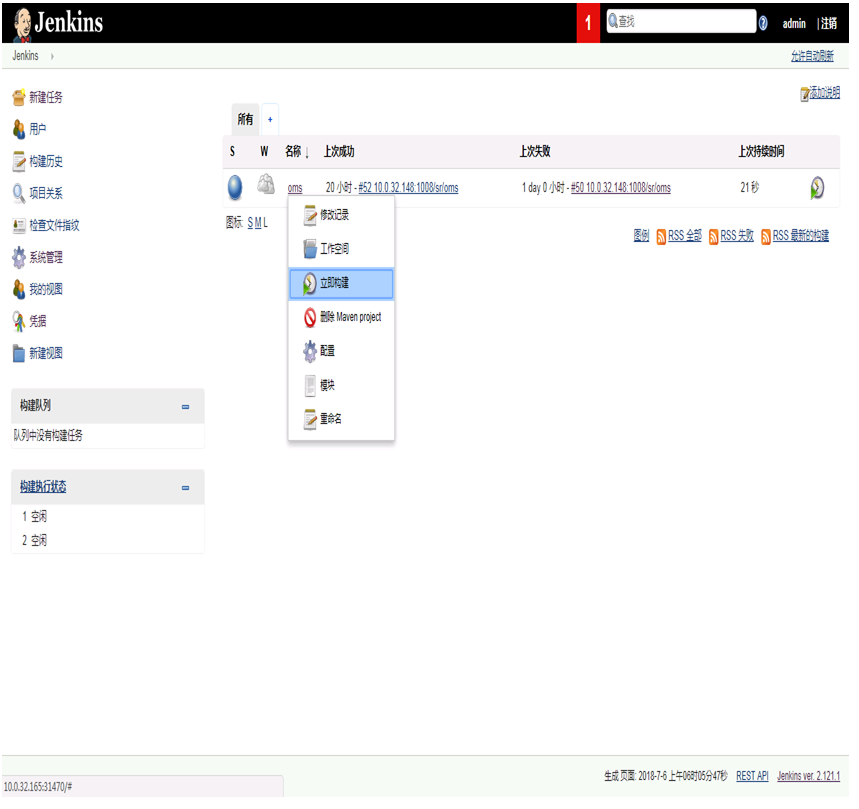

在oms项目创建和设置完成后,可以对项目进行构建操作。通过一键操作,jenkins将会完成从构建、打包成镜像和部署的所有工作内容:

从gitlab中获取oms的代码;

提交给maven进行构建;

调用docker构建镜像;

上传镜像至Nexus的私有镜像仓库;

部署镜像到kubernetes集群。

9)在kubernetes中查看部署情况

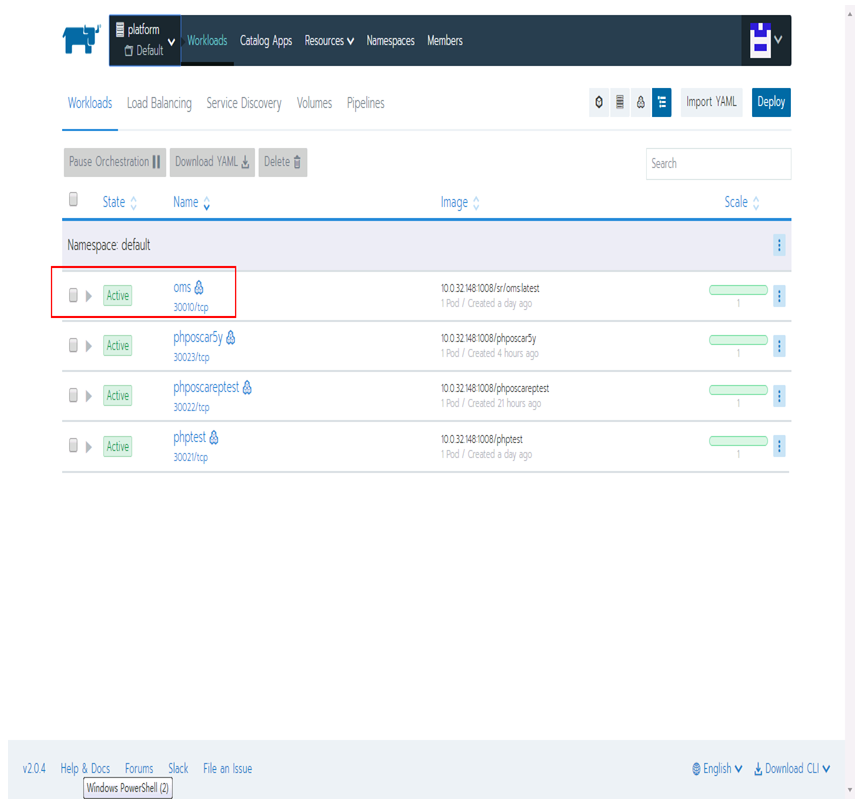

进入kubernetes(本文使用的为Rancher系统)界面,在default命名空间下,可以看到已部署的oms。
