Kubernetes架构学习笔记

490 次浏览     评价:
 2018-5-8

编辑推荐:
本文来自于网络,文章介绍了 K8s基本概念,配置TLS证书,高可用, 容器网络等关于Kubernetes架构的知识。

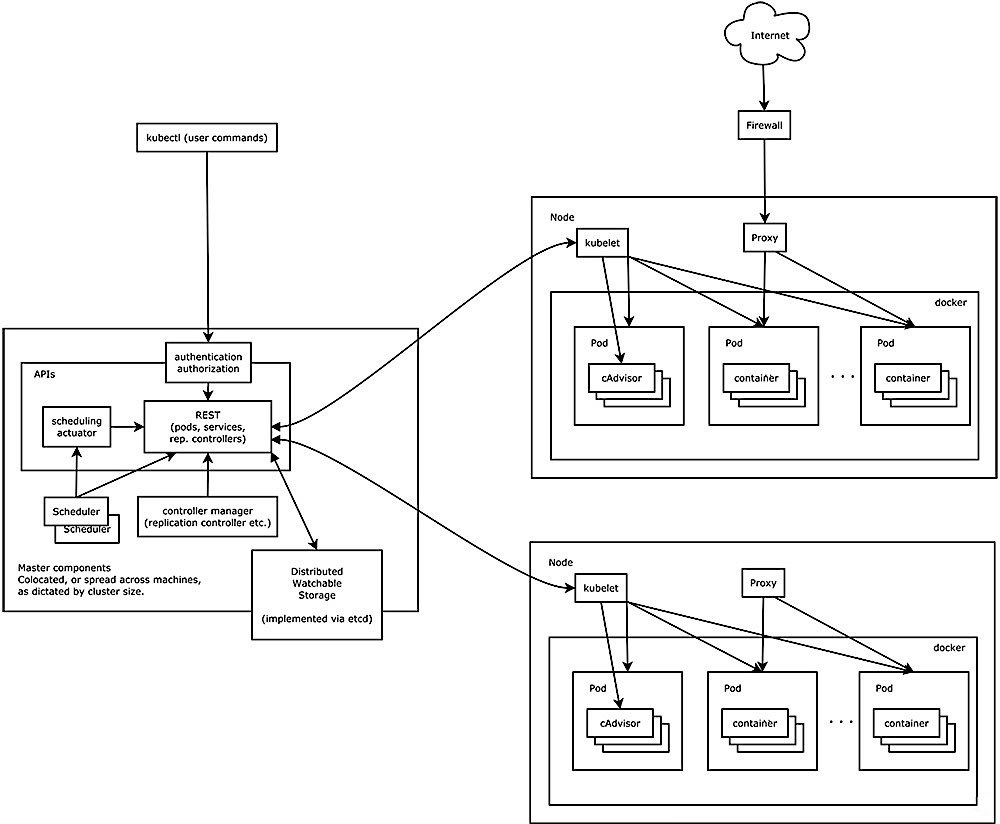

Kubernetes是Google开源的容器集群管理系统,其提供应用部署、维护、 扩展机制等功能,利用Kubernetes能方便地管理跨机器运行容器化的应用,是Docker分布式系统的解决方案。k8s里所有的资源都可以用yaml或Json定义。

1 K8s基本概念

1.1 Master

Master节点负责整个集群的控制和管理,所有的控制命令都是发给它,上面运行着一组关键进程:

kube-apiserver:提供了HTTP REST接口,是k8s所有资源增删改查等操作的唯一入口,也是集群控制的入口。

kube-controller-manager:所有资源的自动化控制中心。当集群状态与期望不同时,kcm会努力让集群恢复期望状态,比如:当一个pod死掉,kcm会努力新建一个pod来恢复对应replicas set期望的状态。

kube-scheduler:负责Pod的调度。

实际上,Master只是一个名义上的概念,三个关键的服务不一定需要运行在一个节点上。

1.1.1 API Server的原理

集群中的各个功能模块通过 apiserver将信息存储在Etcd,当需要修改这些信息的时候通过其REST接口来实现。

1.1.2 Controller Manager的原理

内部包含:

Replication Controller

Node Controller

ResourceQuota Controller

Namespace Controller

ServiceAccount Controller

Token Controller

Service Controller

Endpoint Controller等

这些Controller通过API Server实时监控各个资源的状态,当有资源因为故障导致状态变化,Controller就会尝试将系统由“现有状态”恢复到“期待状态”。

1.1.3 Scheduler的原理

作用是将apiserver或controller manager创建的Pod调度和绑定到具体的Node上,一旦绑定,就由Node上的kubelet接手Pod的接下来的生命周期管理。

1.2 Node

Node是工作负载节点,运行着Master分配的负载(Pod),但一个Node宕机时,其上的负载会被自动转移到其他Node上。其上运行的关键组件是:

kubelet:负责Pod的生命周期管理,同时与Master密切协作,实现集群管理的基本功能。

kube-proxy:实现Service的通信与负载均衡机制的重要组件,老版本主要通过设置iptables规则实现,新版1.9基于kube-proxy-lvs 实现。

Docker Engine:Docker引擎,负责Docker的生命周期管理。

1.2.1 kube-proxy的原理

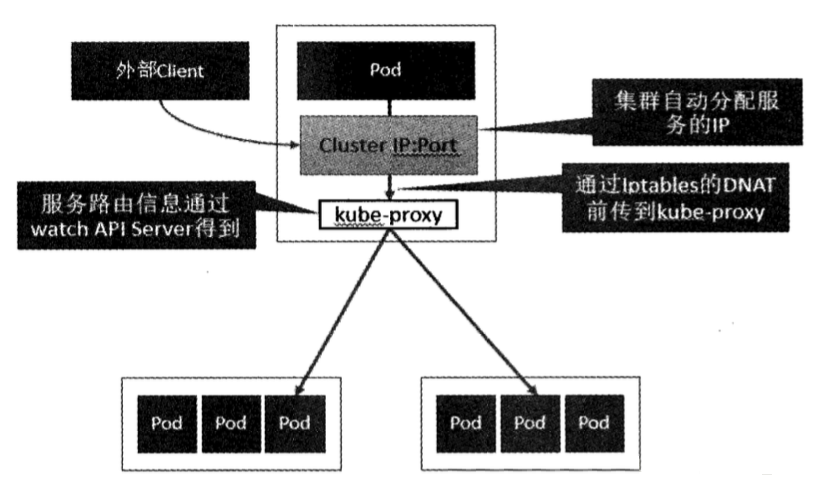

每个Node上都运行着一个kube-proxy进程,它在本地建立一个SocketServer接收和转发请求,可以看作是Service的透明代理和负载均衡器,负载均衡策略模式是Round Robin。也可以设置会话保持,策略使用的是“ClientIP”,将同一个ClientIP的请求转发同一个Endpoint上。

Service的Cluster IP和NodePort等概念都是kube-proxy服务通过Iptables的NAT转换实现,Iptables机制针对的是kube-proxy监听的端口,所以每个Node上都要有kube-proxy。

1.2.2 kubelet原理

每个Node都会启动一个kubelet,主要作用有:

(1)Node管理

注册节点信息;

通过cAdvisor监控容器和节点的资源;

定期向Master(实际上是apiserver)汇报本节点资源消耗情况

(2)Pod管理

所以非通过apiserver方式创建的Pod叫Static Pod,这里我们讨论的都是通过apiserver创建的普通Pod。kubelet通过apiserver监听etcd,所有针对Pod的操作都会被监听到,如果其中有涉及到本节点的Pod,则按照要求进行创建、修改、删除等操作。

(3)容器健康检查

kubelet通过两类探针检查容器的状态:

LivenessProbe:判断一个容器是否健康,如果不健康则会删除这个容器,并按照restartPolicy看是否重启这个容器。实现的方式有ExecAction(在容器内部执行一个命令)、TCPSocketAction(如果端口可以被访问,则健康)、HttpGetAction(如果返回200则健康)。

ReadinessProbe:用于判断容器是否启动完全。如果返回的是失败,则Endpoint Controller会将这个Pod的Endpoint从Service的Endpoint列表中删除。也就是,不会有请求转发给它。

1.3 Pod

Pod是k8s进行资源调度的最小单位,每个Pod中运行着一个或多个密切相关的业务容器,这些业务容器共享这个Pause容器的IP和Volume,我们以这个不易死亡的Pause容器作为Pod的根容器,以它的状态表示整个容器组的状态。一个Pod一旦被创建就会放到Etcd中存储,然后由Master调度到一个Node绑定,由这个Node上的Kubelet进行实例化。

每个Pod会被分配一个单独的Pod IP,Pod IP + ContainerPort 组成了一个Endpoint。

1.4 Service

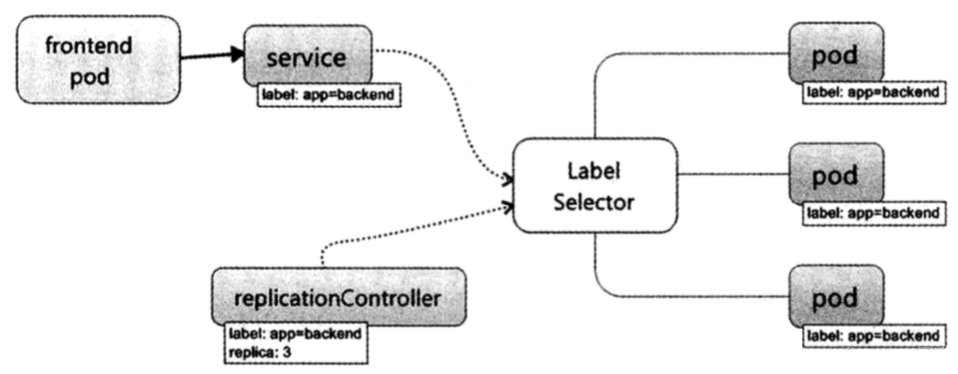

K8s中一个Service相当于一个微服务的概念,一个Service对应后端多个Pod计算实例,使用LabelSelector将一类Pod都绑定到自己上来。一般还会需要一个Deployment或者RC来帮助这个Service来保证这个Service的服务能力和质量。

1.4.1 kube-proxy负载均衡

运行在每个Node上的kube-proxy其实就是一个智能的软件负载均衡器,它负载将发给Service的请求转发到后端对应的Pod,也就是说它负责会话保持和负责均衡。

1.4.2 Cluster IP

负载均衡的基础是负载均衡器要维护一个后端Endpoint列表,但是Pod的Endpoint会随着Pod的销毁和重建而改变,k8s使这个问题透明化。一旦Service被创建,就会立刻分配给它一个Cluster IP,在Service的整个生命周期内,这个Cluster IP不会改变。于是,服务发现的问题也解决了:只要用Service Name和Service Cluster IP做一个DNS域名映射就可以了。

1.4.3 DNS

从Kubernetes 1.3开始,DNS通过使用插件管理系统cluster add-on,成为了一个内建的自启动服务。Kubernetes DNS在Kubernetes集群上调度了一个DNS Pod和Service,并配置kubelet,使其告诉每个容器使用DNS Service的IP来解析DNS名称。

(1)Service

集群中定义的每个Service(包括DNS Service它自己)都被分配了一个DNS名称。默认的,Pod的DNS搜索列表中会包含Pod自己的命名空间和集群的默认域,下面我们用示例来解释以下。 假设有一个名为foo的Service,位于命名空间bar中。运行在bar命名空间中的Pod可以通过DNS查找foo关键字来查找到这个服务,而运行在命名空间quux中的Pod可以通过关键字foo.bar来查找到这个服务。

普通(非headless)的Service都被分配了一个DNS记录,该记录的名称格式为my-svc.my-namespace.svc.cluster.local,通过该记录可以解析出服务的集群IP。 Headless(没有集群IP)的Service也被分配了一个DNS记录,名称格式为my-svc.my-namespace.svc.cluster.local。与普通Service不同的是,它会解析出Service选择的Pod的IP列表。

(2)Pod

Pod也可以使用DNS服务。pod会被分配一个DNS记录,名称格式为pod-ip-address.my-namespace.pod.cluster.local。 比如,一个pod,它的IP地址为1.2.3.4,命名空间为default,DNS名称为cluster.local,那么它的记录就是:1-2-3-4.default.pod.cluster.local。 当pod被创建时,它的hostname设置在Pod的metadata.name中。在v1.2版本中,用户可以指定一个Pod注解,pod.beta.kubernetes.io / hostname ,用于指定 Pod的hostname。这个Pod注解,一旦被指定,就将优先于Pod的名称,成为pod的 hostname。比如,一个Pod,其注解为 pod .beta . kubernetes .io / hostname : my- pod -name,那么该 Pod的hostname会被设置为my -pod -name。 v1.2中还引入了一个beta特性,用户指定Pod注解,pod.beta .kubernetes.io /subdomain,来指定Pod的 subdomain。比如,一个Pod,其 hostname注解设置为“foo”,subdomain 注解为“bar”,命名空间为“my-namespace”,那么它最终的 FQDN 就是“foo.bar.my-namespace .svc.cluster .local”。 在v1.3版本中,PodSpec 有了hostname 和 subdomain 字段,用于指定Pod的 hostname 和 subdomain。它的优先级则高于上面提到的 pod.beta.kubernetes.io /hostname和pod.beta.kubernetes.io /subdomain。

1.4.4 外部访问Service的问题

先明确这样几个IP:

Node IP:Node主机的IP,与它是否属于K8s无关。

Pod IP:是Dokcer Engine通过docker0网桥的IP地址段进行分配的,通常是一个虚拟的二层网络。k8s中一个Pod访问另一个Pod就是通过Pod IP。

Cluster IP:仅用于Service对象,属于k8s的内部IP,外界无法直接访问。

(1)NodePort

在Service的yaml中定义NodePort,k8s为集群中每个Node都增加对这个端口的监听,使用这种方式往往需要一个独立与k8s之外的负载均衡器作为流量的入口。

(2)使用External IP

运行Hello World应用程序的五个实例。

创建一个暴露外部IP地址的Service对象。

使用Service对象访问正在运行的应用程序。

使用deployment创建暴露的Service对象:

~ kubectl expose deployment hello - world --type = LoadBalancer --name = my-service

显示关于Service的信息:

~ kubectl get services my - service
NAME CLUSTER-IP EXTERNAL-IP PORT(S) AGE
my-service 10.3.245.137 104.198.205.71 8080 / TCP 54s
~ kubectl describe services my-service
Name: my -service
Namespace: default
Labels: run=load -balancer-example
Selector : run =load-balancer-example
Type: LoadBalancer
IP: 10.3.245.137
LoadBalancer Ingress: 104.198.205.71
Port: <unset> 8080/TCP
NodePort: <unset> 32377/TCP
Endpoints: 10.0.0.6:8080 ,10.0.1.6:8080,10.0.1.7: 8080 + 2 more...
Session Affinity : None
Events:

在此例子中,外部IP地址为104.198.205.71。还要注意Port的值。在这个例子中,端口是8080。在上面的输出中,您可以看到该服务有多个端点:10.0.0.6:8080,10.0.1.6:8080,10.0.1.7:8080 + 2 more…。这些是运行Hello World应用程序的pod的内部地址。

使用外部IP地址访问Hello World应用程序:

~ curl http:// <external-ip>:<port>
Hello Kubernetes!

删除服务

~ kubectl delete services my -service
~ kubectl delete deployment hello -world

1.5 Ingress

通常情况下,service和pod仅可在集群内部网络中通过IP地址访问。所有到达边界路由器的流量或被丢弃或被转发到其他地方。Ingress是授权入站连接到达集群服务的规则集合。你可以给Ingress配置提供外部可访问的URL、负载均衡、SSL、基于名称的虚拟主机等。用户通过POST Ingress资源到API server的方式来请求ingress。 Ingress controller负责实现Ingress,通常使用负载平衡器,它还可以配置边界路由和其他前端,这有助于以HA方式处理流量。

最简化的Ingress配置:

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
name: test - ingress
spec:
rules:
- http:
paths:
- path: / testpath
backend:
serviceName: test
servicePort: 80
- path: / bar
backend:
serviceName: s2
servicePort: 80

1-4行:跟Kubernetes的其他配置一样,ingress的配置也需要apiVersion,kind和metadata字段。配置文件的详细说明请查看部署应用, 配置容器和 使用resources.

5-7行: Ingress spec 中包含配置一个loadbalancer或proxy server的所有信息。最重要的是,它包含了一个匹配所有入站请求的规则列表。目前ingress只支持http规则。

8-9行:每条http规则包含以下信息:一个host配置项(比如for.bar.com,在这个例子中默认是*),path列表(比如:/testpath),每个path都关联一个backend(比如test:80)。在loadbalancer将流量转发到backend之前,所有的入站请求都要先匹配host和path。

10-12行:backend是一个service:port的组合。Ingress的流量被转发到它所匹配的backend。

配置TLS证书

你可以通过指定包含TLS私钥和证书的secret来加密Ingress。 目前,Ingress仅支持单个TLS端口443,并假定TLS termination。 如果Ingress中的TLS配置部分指定了不同的主机,则它们将根据通过SNI TLS扩展指定的主机名(假如Ingress controller支持SNI)在多个相同端口上进行复用。 TLS secret中必须包含名为tls.crt和tls.key的密钥,这里面包含了用于TLS的证书和私钥,例如:

(1)创建Secret

apiVersion : v1
data:
tls.crt : base64 encoded cert
tls.key : base64 encoded key
kind : Secret
metadata:
name : testsecret
namespace : default
type: Opaque

(2)创建Ingress:

apiVersion: extensions / v1beta1
kind: Ingress
metadata:
name: no -rules -map
spec:
tls:
- secretName : testsecret
backend:
serviceName: s1
servicePort: 80

2 高可用

Kubernetes服务本身的稳定运行对集群管理至关重要,影响服务稳定的因素一般来说分为两种,一种是服务本身异常或者服务所在机器宕机,另一种是因为网络问题导致的服务不可用。本文将从存储层、管理层、接入层三个方面介绍高可用Kubernetes集群的原理。

2.1 Etcd高可用方案

Kubernetes的存储层使用的是Etcd。Etcd是CoreOS开源的一个高可用强一致性的分布式存储服务,Kubernetes使用Etcd作为数据存储后端,把需要记录的pod、rc、service等资源信息存储在Etcd中。

Etcd使用raft算法将一组主机组成集群,raft 集群中的每个节点都可以根据集群运行的情况在三种状态间切换:follower, candidate 与 leader。leader 和 follower 之间保持心跳。如果follower在一段时间内没有收到来自leader的心跳,就会转为candidate,发出新的选主请求。

集群初始化的时候内部的节点都是follower节点,之后会有一个节点因为没有收到leader的心跳转为candidate节点,发起选主请求。当这个节点获得了大于一半节点的投票后会转为leader节点。当leader节点服务异常后,其中的某个follower节点因为没有收到leader的心跳转为candidate节点,发起选主请求。只要集群中剩余的正常节点数目大于集群内主机数目的一半,Etcd集群就可以正常对外提供服务。

当集群内部的网络出现故障集群可能会出现“脑裂”问题,这个时候集群会分为一大一小两个集群(奇数节点的集群),较小的集群会处于异常状态,较大的集群可以正常对外提供服务。

2.2 Master高可用方案

Master上有三个关键的服务:apiserver、controller-manager和scheduler,这三个不一定要运行在一台主机上。

2.2.1 controller-manager和scheduler的选举配置

Kubernetes的管理层服务包括kube-scheduler和kube-controller-manager。kube-scheduer和kube-controller-manager使用一主多从的高可用方案,在同一时刻只允许一个服务处以具体的任务。Kubernetes中实现了一套简单的选主逻辑,依赖Etcd实现scheduler和controller-manager的选主功能。

如果scheduler和controller-manager在启动的时候设置了leader-elect参数,它们在启动后会先尝试获取leader节点身份,只有在获取leader节点身份后才可以执行具体的业务逻辑。它们分别会在Etcd中创建kube-scheduler和kube-controller-manager的endpoint,endpoint的信息中记录了当前的leader节点信息,以及记录的上次更新时间。leader节点会定期更新endpoint的信息,维护自己的leader身份。每个从节点的服务都会定期检查endpoint的信息,如果endpoint的信息在时间范围内没有更新,它们会尝试更新自己为leader节点。

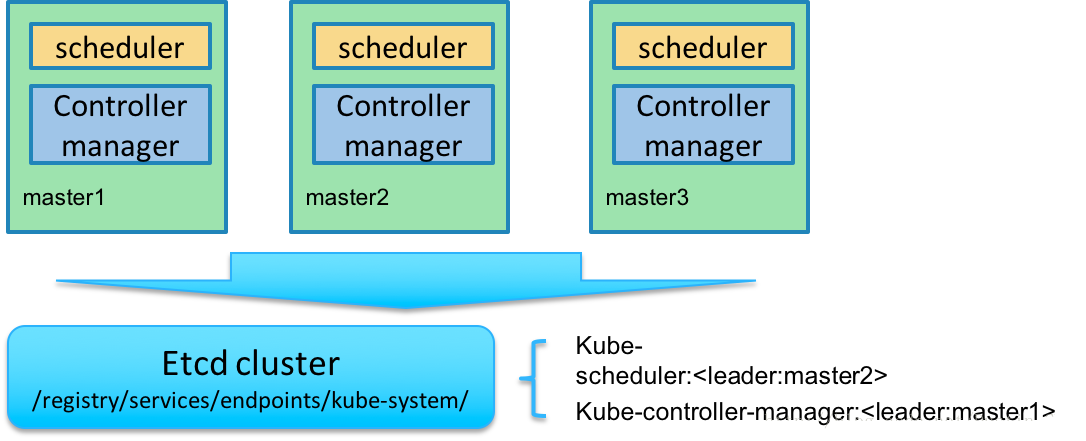

scheduler服务以及controller-manager服务之间不会进行通信,利用Etcd的强一致性,能够保证在分布式高并发情况下leader节点的全局唯一性。整体方案如下图所示:

当集群中的leader节点服务异常后,其它节点的服务会尝试更新自身为leader节点,当有多个节点同时更新endpoint时,由Etcd保证只有一个服务的更新请求能够成功。通过这种机制sheduler和controller-manager可以保证在leader节点宕机后其它的节点可以顺利选主,保证服务故障后快速恢复。当集群中的网络出现故障时对服务的选主影响不是很大,因为scheduler和controller-manager是依赖Etcd进行选主的,在网络故障后,可以和Etcd通信的主机依然可以按照之前的逻辑进行选主,就算集群被切分,Etcd也可以保证同一时刻只有一个节点的服务处于leader状态。

2.2.2 apiserver的高可用

Kubernetes的接入层服务主要是kube-apiserver。apiserver本身是无状态的服务,它的主要任务职责是把资源数据存储到Etcd中,后续具体的业务逻辑是由scheduler和controller-manager执行的。所以可以同时起多个apiserver服务,使用nginx把客户端的流量转发到不同的后端apiserver上实现接入层的高可用。具体的实现如下图所示:

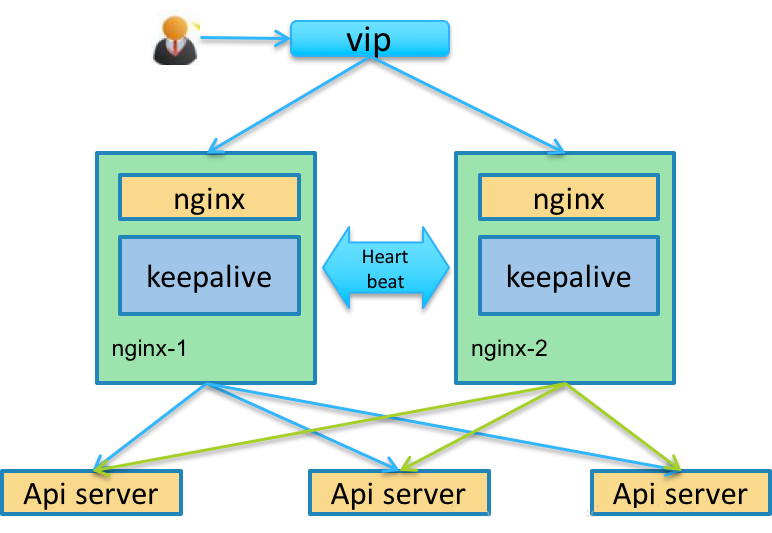

接入层的高可用分为两个部分,一个部分是多活的apiserver服务,另一个部分是一主一备的nginx服务。

2.3 Keepalived简介

Keepalived软件起初是专为LVS负载均衡软件设计的,用来管理并监控LVS集群系统中各个服务节点的状态,后来又加入了可以实现高可用的VRRP功能。因此,Keepalived除了能够管理LVS软件外,还可以作为其他服务(例如:Nginx、Haproxy、MySQL等)的高可用解决方案软件。Keepalived软件主要是通过VRRP协议实现高可用功能的。VRRP是Virtual Router RedundancyProtocol(虚拟路由器冗余协议)的缩写,VRRP出现的目的就是为了解决静态路由单点故障问题的,它能够保证当个别节点宕机时,整个网络可以不间断地运行。所以,Keepalived 一方面具有配置管理LVS的功能,同时还具有对LVS下面节点进行健康检查的功能,另一方面也可实现系统网络服务的高可用功能。

故障切换转移原理

Keepalived高可用服务对之间的故障切换转移,是通过 VRRP (Virtual Router Redundancy Protocol ,虚拟路由器冗余协议)来实现的。在 Keepalived服务正常工作时,主 Master节点会不断地向备节点发送(多播的方式)心跳消息,用以告诉备Backup节点自己还活看,当主 Master节点发生故障时,就无法发送心跳消息,备节点也就因此无法继续检测到来自主 Master节点的心跳了,于是调用自身的接管程序,接管主Master节点的 IP资源及服务。而当主 Master节点恢复时,备Backup节点又会释放主节点故障时自身接管的IP资源及服务,恢复到原来的备用角色。

3 容器网络

3.1 docker默认容器网络

在默认情况下会看到三个网络,它们是Docker Deamon进程创建的。它们实际上分别对应了Docker过去的三种『网络模式』,可以使用docker network ls来查看:

master@ubuntu:~$ sudo docker network ls
NETWORK ID NAME DRIVER SCOPE
18d934794c74 bridge bridge local
f7a7b763f013 host host local
697354257ae3 none null local

这 3 个网络包含在 Docker 实现中。运行一个容器时,可以使用 the –net标志指定您希望在哪个网络上运行该容器。您仍然可以使用这 3 个网络。

bridge 网络表示所有 Docker 安装中都存在的 docker0 网络。除非使用 docker run –net=选项另行指定,否则 Docker 守护进程默认情况下会将容器连接到此网络。在主机上使用 ifconfig命令,可以看到此网桥是主机的网络堆栈的一部分。

none 网络在一个特定于容器的网络堆栈上添加了一个容器。该容器缺少网络接口。

host 网络在主机网络堆栈上添加一个容器。您可以发现,容器中的网络配置与主机相同。

3.2 跨主机通信的方案

和host共享network namespace

这种接入模式下,不会为容器创建网络协议栈,即容器没有独立于host的network namespace,但是容器的其他namespace(如IPC、PID、Mount等)还是和host的namespace独立的。容器中的进程处于host的网络环境中,与host共用L2-L4的网络资源。该方式的优点是,容器能够直接使用host的网络资源与外界进行通信,没有额外的开销(如NAT),缺点是网络的隔离性差,容器和host所使用的端口号经常会发生冲突。

和host共享物理网卡

2与1的区别在于,容器和host共享物理网卡,但容器拥有独立于host的network namespace,容器有自己的MAC地址、IP地址、端口号。这种接入方式主要使用SR-IOV技术,每个容器被分配一个VF,直接通过PCIe网卡与外界通信,优点是旁路了host kernel不占任何计算资源,而且IO速度较快,缺点是VF数量有限且对容器迁移的支持不足。

Behind the POD

这种方式是Google在Kubernetes中的设计中提出来的。Kubernetes中,POD是指一个可以被创建、销毁、调度、管理的最小的部署单元,一个POD有一个基础容器以及一个或一组应用容器,基础容器对应一个独立的network namespace并拥有一个其它POD可见的IP地址(以IP A.B.C.D指代),应用容器间则共享基础容器的network namespace(包括MAC、IP以及端口号等),还可以共享基础容器的其它的namespace(如IPC、PID、Mount等)。POD作为一个整体连接在host的vbridge/vswitch上,使用IP地址A.B.C.D与其它POD进行通信,不同host中的POD处于不同的subnet中,同一host中的不同POD处于同一subnet中。这种方式的优点是一些业务上密切相关的容器可以共享POD的全部资源(它们一般不会产生资源上的冲突),而这些容器间的通信高效便利。

3.3 Flannel

在k8s的网络设计中,服务以POD为单位,每个POD的IP地址,容器通过Behind the POD方式接入网络(见“容器的网络模型”),一个POD中可包含多个容器,这些容器共享该POD的IP地址。另外,k8s要求容器的IP地址都是全网可路由的,那么显然docker0+iptables的NAT方案是不可行的。

实现上述要求其实有很多种组网方法,Flat L3是一种(如Calico),Hierarchy L3(如Romana)是一种,另外L3 Overlay也是可以的,CoreOS就采用L3 Overlay的方式设计了flannel, 并规定每个host下各个POD属于同一个subnet,不同的host/VM下的POD属于不同subnet。我们来看flannel的架构,控制平面上host本地的flanneld负责从远端的ETCD集群同步本地和其它host上的subnet信息,并为POD分配IP地址。数据平面flannel通过UDP封装来实现L3 Overlay,既可以选择一般的TUN设备又可以选择VxLAN设备(注意,由于图来源不同,请忽略具体的IP地址)。

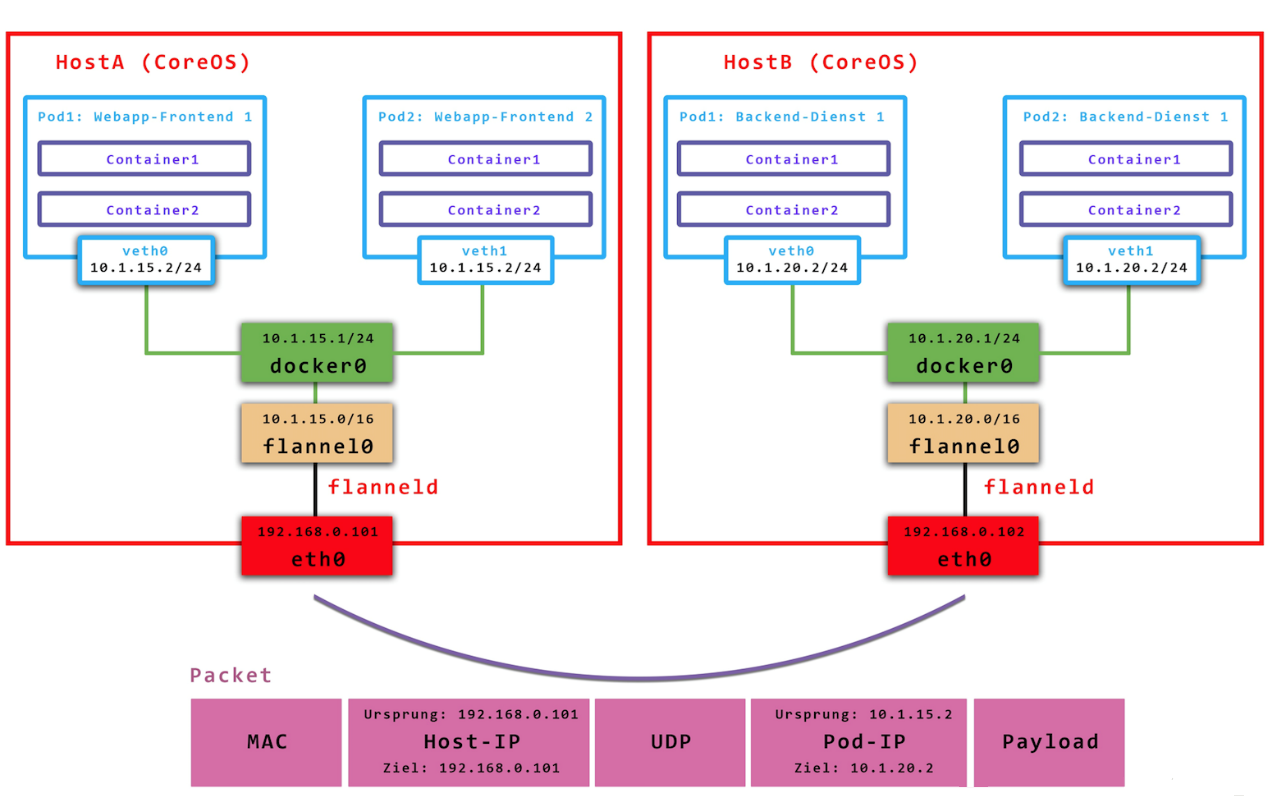

flannel是CoreOS提供用于解决Dokcer集群跨主机通讯的覆盖网络工具。它的主要思路是:预先留出一个网段,每个主机使用其中一部分,然后每个容器被分配不同的ip;让所有的容器认为大家在同一个直连的网络,底层通过UDP/VxLAN等进行报文的封装和转发。

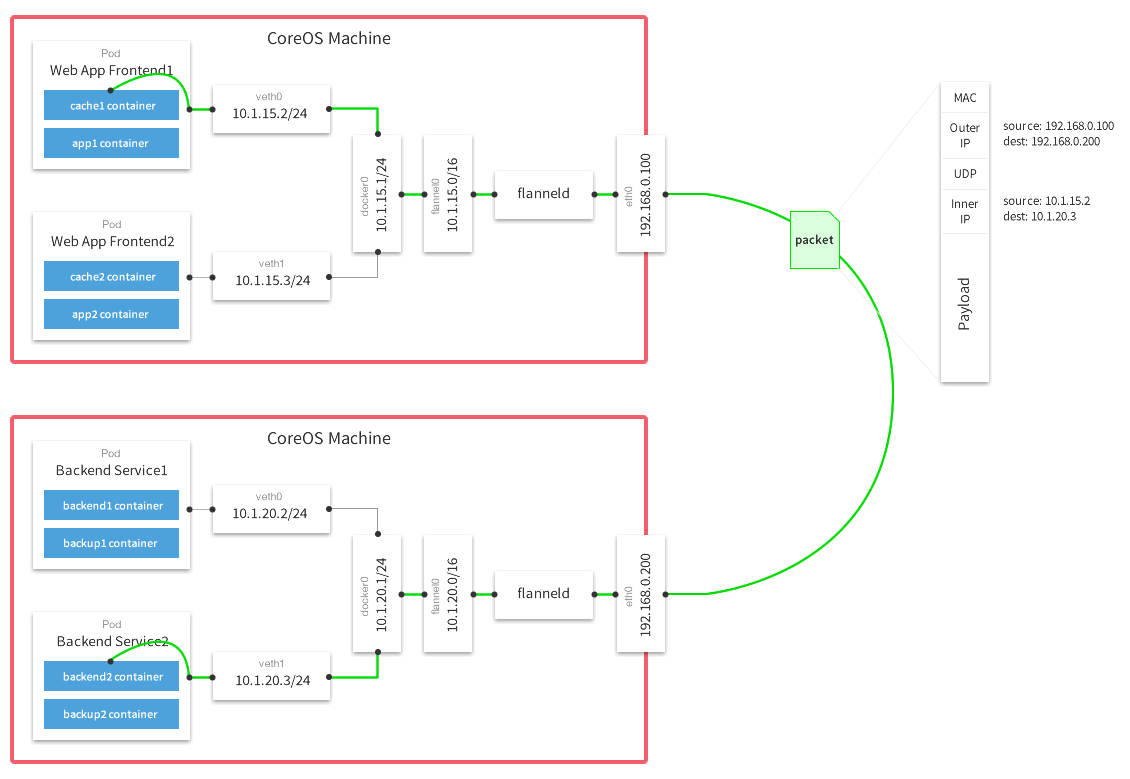

flannel默认使用8285端口作为UDP封装报文的端口,VxLan使用8472端口。那么一条网络报文是怎么从一个容器发送到另外一个容器的呢?

1.容器直接使用目标容器的ip访问,默认通过容器内部的eth0发送出去。

2.报文通过veth pair被发送到vethXXX。

3.vethXXX是直接连接到虚拟交换机docker0的,报文通过虚拟bridge docker0发送出去。

4.查找路由表,外部容器ip的报文都会转发到flannel0虚拟网卡,这是一个P2P的虚拟网卡,然后报文就被转发到监听在另一端的flanneld。

5.flanneld通过etcd维护了各个节点之间的路由表,把原来的报文UDP封装一层,通过配置的iface发送出去。

6.报文通过主机之间的网络找到目标主机。

7.报文继续往上,到传输层,交给监听在8285端口的flanneld程序处理。

8.数据被解包,然后发送给flannel0虚拟网卡。

9.查找路由表,发现对应容器的报文要交给docker0。

10.docker0找到连到自己的容器,把报文发送过去。
