美团点评业务之技术解密,日均请求数十亿次的容器平台

来源:InfoQ 发布于: 2017-6-30
来自于要资料   132 次浏览     评价:

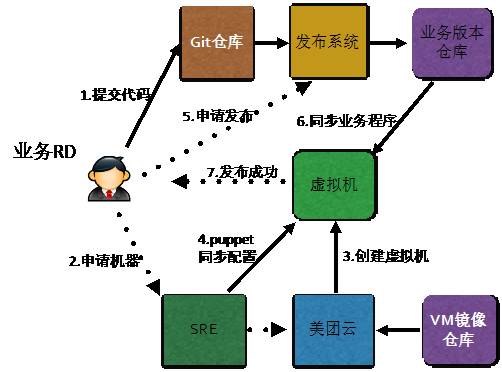

容器到来之前

在容器平台实施之前,美团点评的所有业务都是运行在美团私有云提供的虚拟机之上。美团点评大部分的线上业务都是面向消费者和商家的,业务类型多样,弹性的时间、频度也不尽相同,这对弹性服务提出了很高的要求。

在这一点上,虚拟机已经难以满足需求,主要体现以下两点:

1.虚拟机弹性能力较弱,部署效率低,认为干预较多,可靠性差。

2.IT 成本高。由于虚拟机弹性能力较弱,业务部门为了应对流量高峰和突发流量,普遍采用预留大量机器和服务实例的做法。资源没有得到充分使用产生浪费。

容器时代

架构设计

美团点评将容器管理平台视作一种云计算模式,因此云计算的架构同样适用于容器。

如前所述,容器平台的架构依托于美团私有云现有架构,其中私有云的大部分组件可以直接复用或者经过少量扩展开发,如图所示。

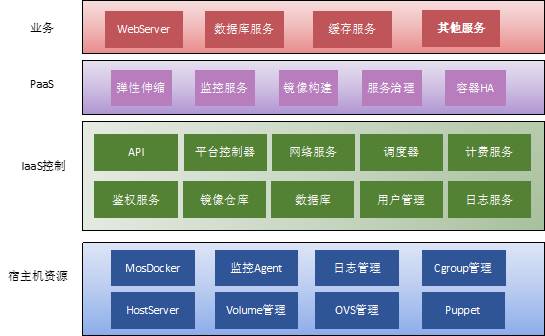

图 1. 美团点评容器管理平台架构

整体架构上与云计算架构是一致的,自上而下分为业务层、PaaS 层、IaaS 控制层及宿主机资源层。

1.业务层:代表美团点评使用容器的业务线,他们是容器平台的最终用户。

2.PaaS 层:使用容器平台的 HTTP API,完成容器的编排、部署、弹性伸缩,监控、服务治理等功能,对上面的业务层通过 HTTP API 或者 Web 的方式提供服务

3.IaaS 控制层:提供容器平台的 API 处理、调度、网络、用户鉴权、镜像仓库等管理功能,对 PaaS 提供 HTTP API 接口

4.宿主机资源层:Docker 宿主机集群,由多个机房,数百个节点组成。每个节点部署 HostServer,Docker、监控数据采集模块,Volume 管理模块,OVS 网络管理模块,Cgroup 管理模块等。容器平台中的绝大部分组件是基于美团私有云已有组件扩展开发的,例如镜像仓库、平台控制器、HostServer、网络管理模块。容器平台的技术栈,核心组件,包括平台控制器,网络服务,调度器等都是自研开发的。Docker 镜像仓库基于 Openstack 的 Glance 扩展开发,监控系统有使用 Falcon,CAT;服务治理、服务发现、服务负载均衡是使用的美团自研系统。开发语言主要是 Python 和 Golang。

容器网络

高性能、高弹性的架构设计

容器平台在网络方面复用了美团云网络基础架构和组件,逻辑架构设计如图所示。

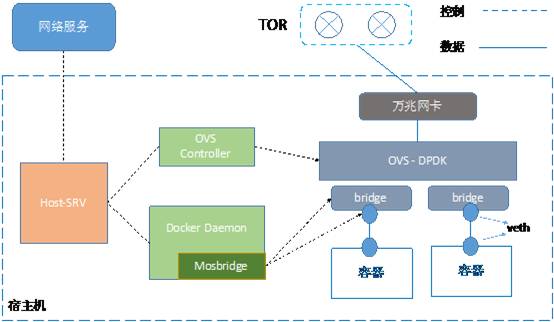

图 2. 美团点评容器平台网络架构

在数据平面,我们采用万兆网卡,结合 OVS-DPDK 方案,并进一步优化单流的转发性能,将几个 CPU 核绑定给 OVS-DPDK 转发使用,需要少量的计算资源即可提供万兆的数据转发能力。OVS-DPDK 和容器所使用的 CPU 完全隔离,因此也不影响用户的计算资源。控制平面我们使用 OVS 方案。所谓 OVS 方案是在每个宿主机上部署一个软件的 Controller,动态接收网络服务下发的网络规则,并将规则进一步下发至 OVS 流表,决定是否对某网络流放行。

自研配置模式 MosBridge

在 MosBridge 之前,我们配置容器网络使用的是 None 模式。在实践中,我们发现 None 模式存在一些不足:

1.容器刚启动时是无网络的,一些业务在启动前会检查网络,导致业务启动失败;

2.网络配置与 Docker 脱离,容器重启后网络配置丢失;

3.网络配置由 Host-SRV 控制,对于以后网络功能的升级和扩展带来很多不便,例如对容器增加虚拟网卡,或者支持 VPC。

为了解决这些问题,我们基于 Libnetwork,开发了 MosBridge – 适配美团云网络架构的 Docker 网络驱动。在创建容器时,需要指定容器创建参数—net=mosbridge,并将 ip 地址,网关,OVS Bridge 等参数传给 Docker,由 MosBridge 完成网络的配置过程。有了 MosBridge,容器创建启动后便有了网络可以使用。容器的网络配置也持久化在 MosBridge 中,容器重启后网络配置也不会丢失。

容器存储隔离性

为了解决本地磁盘数据卷限容能力弱的问题,我们开发了 LVM Volume 方案。该方案在宿主机上创建一个 LVM VG 作为 Volume 的存储后端。创建容器时,从 VG 中创建一个 LV 当作一块磁盘,挂载到容器里。这样 Volume 的容量便由 LVM 的 LV 加以强限制,得益于 LVM 机强大的管理能力,我们可以做到对 Volume 更精细、更高效的管理。例如,我们可以很方便地调用 LVM 命令查看 Volume 使用量,通过打标签的方式实现 Volume 伪删除和回收站功能,还可以使用 LVM 命令对 Volume 做在线扩容。

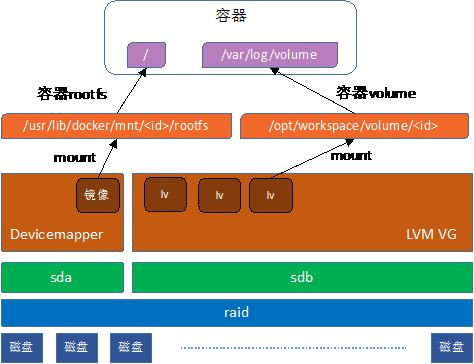

图 3. LVM-Volume 方案

容器状态采集

在设计实现容器监控之前,美团点评内部已经有了许多监控服务,例如 zabbix,falcon 和 CAT。我们不需要设计实现一套完整的监控服务,而更多地是如何高效地采集容器运行信息,根据运行环境的配置上报到相应的监控服务上。

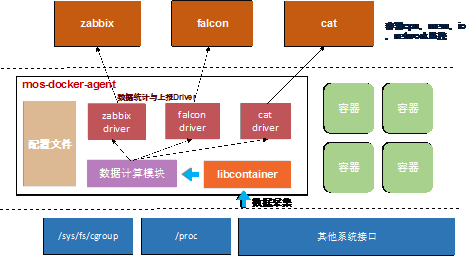

图 4:监控数据采集方案

针对业务和运维的监控需求,我们基于 libcontainer 开发了 mos-docker-agent 监控模块。该模块从宿主机 proc、cgroup 等接口采集容器数据,经过加工换算,再通过不同的监控系统 driver 上报数据。该模块使用 go 语言编写,既可以高效率,又可以直接使用 libcontainer。而且监控不经过 Docker Daemon,不加重 Daemon 的负担。

美团自研容器分支:MosDocker

基本介绍

我们从 Docker 1.11 版本开始,自研维护一个分支,我们称之为 MosDocker。除了一些 Bugfix 之外,MosDocker 还有一些自研的特性。

1.MosBridge:支持美团云网络架构的网络驱动。

2.Cgroup 持久化:扩展 Docker Update 接口,可以使更多的 cgroup 配置持久化在容器中,保证容器重启后 cgroup 配置不丢失。

3.支持子镜像的 Docker Save,可以大幅度提高 Docker 镜像的上传、下载速度。

MosDocker 的大部分特性是解决美团点评业务场景的需求问题,不适合开源。对于社区的 bugfix,我们会定期 review 并 backport 到我们的 MosDocker 版本里。

原理探究:服务治理与容器编排

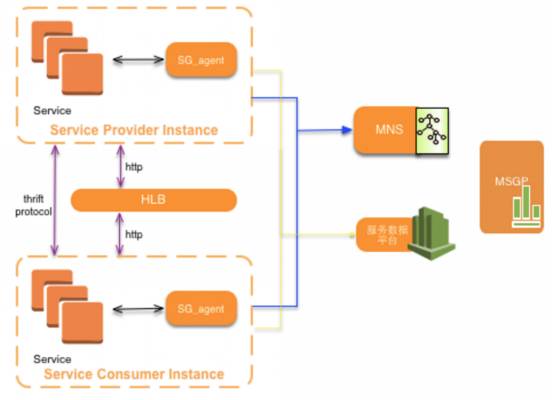

图 5:美团点评服务治理平台

组件:

1.MNS:命名服务

2.SG_agent: 服务治理代理

3.HLB:弹性负载均衡器

功能:

1.服务命名、注册、发现

2.负载均衡

3.容错

4.灰度发布

5.服务调用数据可视化

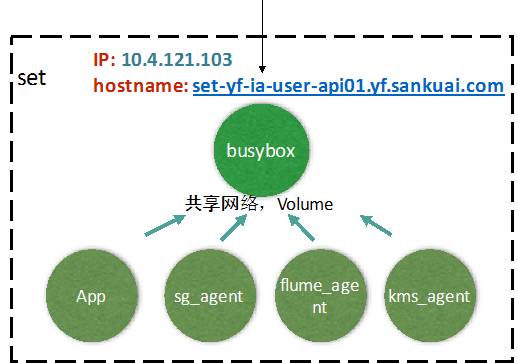

图 6:set 容器组设计

设计特性

1.松耦合

2.容器组作为一个整体调度、管理

3.容器之间 CPU、IO 资源隔离

4.网络栈,Volume 共享

参考 Kubernetes 的 Pod 设计,针对我们的容器平台设计实现了 set 容器组。容器组对外呈现一个 IP,内置一个 busybox 作为 infra-container,它不提供任何业务功能,set 的网络、volume 都配置在 busybox 上,所有其他的容器都和 busybox 共享。

在实际业务中的推广应用

通过引入 Docker 技术,为业务部门带来诸多好处,典型的好处有几点:

1.快速部署,快速应对业务突发流量由于使用 Docker,业务的机器申请、部署、业务发布一步完成,业务扩容从原来的小时级缩减为秒级,极大地提高了业务的弹性能力。

2.节省 IT 硬件和运维成本Docker 在计算上效率更高,加之高弹性使得业务部门不必预留大量的资源,节省大量的硬件投资。

以某业务为例,之前为了应对流量波动和突发流量,预留了 32 台 8 核 8G 的虚拟机。使用容器弹性方案,即 3 台容器 + 弹性扩容的方案取代固定 32 台虚拟机,平均单机 QPS 提升 85%, 平均资源占用率降低 44-56%。

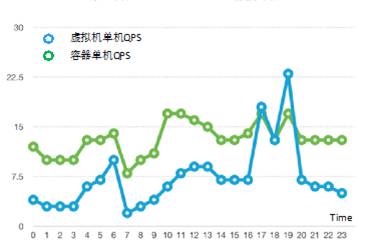

图 7. 某业务虚拟机和容器平均单机 QPS

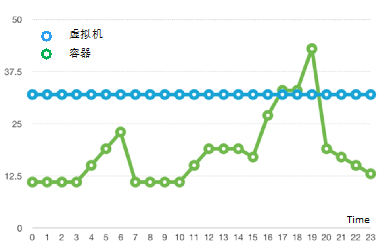

图 8 某业务虚拟机和容器资源使用量

Docker 在线扩容能力,保障服务不中断

总结

在容器化过程中,我们发现 Docker 或者容器技术本身存在许多问题和不足,例如,Docker 存在 IO 隔离性不强的问题,无法对 Buffered IO 做限制;偶尔 Docker Daemon 会卡死,无反应的问题;容器内存 OOM 导致容器被删除,开启 OOM_kill_disabled 后可能导致宿主机内核崩溃等等问题。因此 Docker 或者容器技术,在我们看来应该和虚拟机是互补的关系,不能指望在所有场景中 Docker 都可以替代虚拟机,因此只有将 Docker 和虚拟机并重,才能满足用户的各种场景对云计算的需求。
