Apache Spark源码走读(一)

作者:Yanjun 来源:简单之美 发布于 2015-12-25
来自于要资料   656 次浏览     评价:


自2013年6月进入Apache孵化器,Spark已经有来自25个组织的120多位开发者参与贡献。而在不久前,更成为了Apache软件基金会的顶级项目,当下已是知名Hadoop开发商Cloudera和MapR的新宠。

Spark是发源于美国加州大学伯克利分校AMPLab的集群计算平台,它立足于内存计算,性能超过Hadoop百倍,即使使用磁盘,迭代类型的计算也会有10倍速度的提升。Spark从多迭代批量处理出发,兼收并蓄数据仓库、流处理和图计算等多种计算范式,是罕见的全能选手。Spark当下已成为Apache基金会的顶级开源项目,拥有着庞大的社区支持——活跃开发者人数已超过Hadoop MapReduce)。这里,我们为大家分享许鹏的“Apache Spark源码走读”系列博文,从源码方面对这个流行大数据计算框架进行深度了解。

关于博主:许鹏,花名@徽沪一郎,2000年毕业于南京邮电学院,现就业于爱立信上海,在UDM部门从事相关产品研发,个人关注于Linux 内核及实时计算框架如Storm、Spark等。

楔子

源码阅读是一件非常容易的事,也是一件非常难的事。容易的是代码就在那里,一打开就可以看到。难的是要通过代码明白作者当初为什么要这样设计,设计之初要解决的主要问题是什么。

在对Spark的源码进行具体的走读之前,如果想要快速对Spark的有一个整体性的认识,阅读Matei Zaharia做的Spark论文是一个非常不错的选择。

在阅读该论文的基础之上,再结合Spark作者在2012 Developer Meetup上做的演讲Introduction to Spark Internals,那么对于Spark的内部实现会有一个比较大概的了解。

有了上述的两篇文章奠定基础之后,再来进行源码阅读,那么就会知道分析的重点及难点。

基本概念(Basic Concepts)

1. RDD——Resillient Distributed Dataset 弹性分布式数据集。

2. Operation——作用于RDD的各种操作分为transformation和action。

3. Job——作业,一个JOB包含多个RDD及作用于相应RDD上的各种operation。

4. Stage——一个作业分为多个阶段。

5. Partition——数据分区, 一个RDD中的数据可以分成多个不同的区。

6. DAG——Directed Acycle graph,有向无环图,反应RDD之间的依赖关系。

7. Narrow dependency——窄依赖,子RDD依赖于父RDD中固定的data partition。

8. Wide Dependency——宽依赖,子RDD对父RDD中的所有data partition都有依赖。

9. Caching Managenment——缓存管理,对RDD的中间计算结果进行缓存管理以加快整体的处理速度。

编程模型(Programming Model)

RDD是只读的数据分区集合,注意是数据集。

作用于RDD上的Operation分为transformantion和action。 经Transformation处理之后,数据集中的内容会发生更改,由数据集A转换成为数据集B;而经Action处理之后,数据集中的内容会被归约为一个具体的数值。

只有当RDD上有action时,该RDD及其父RDD上的所有operation才会被提交到cluster中真正的被执行。

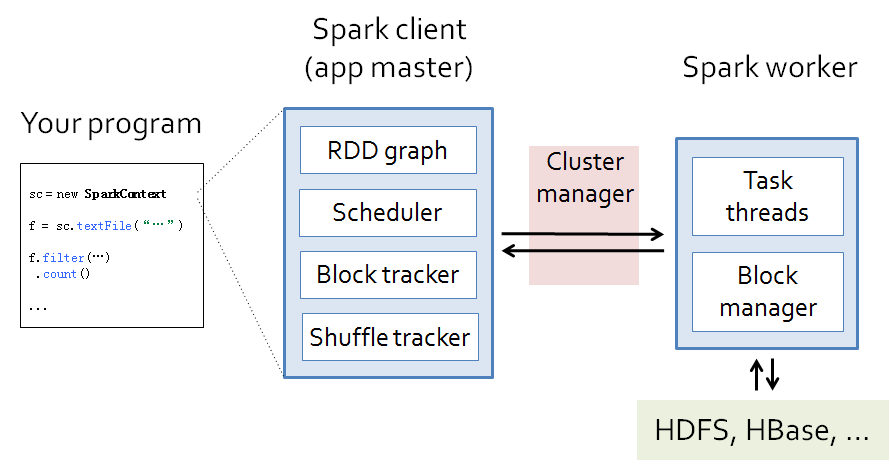

从代码到动态运行,涉及到的组件如下图所示。

演示代码

val sc = new SparkContext("Spark://...", "MyJob", home, jars)
val file = sc.textFile("hdfs://...")
val errors = file.filter(_.contains("ERROR"))
errors.cache()
errors.count()

运行态(Runtime view)

不管什么样的静态模型,其在动态运行的时候无外乎由进程,线程组成。

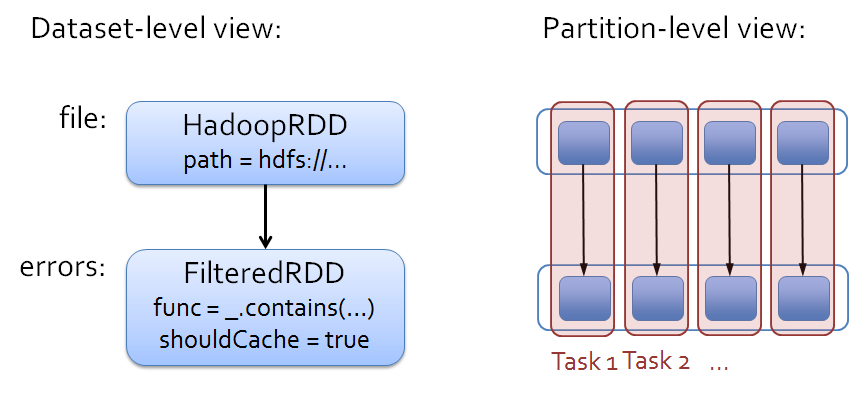

用Spark的术语来说,static view称为dataset view,而dynamic view称为parition view。关系如图所示

在Spark中的task可以对应于线程,worker是一个个的进程,worker由driver来进行管理。

那么问题来了,这一个个的task是如何从RDD演变过来的呢?下节将详细回答这个问题。

部署(Deployment view)

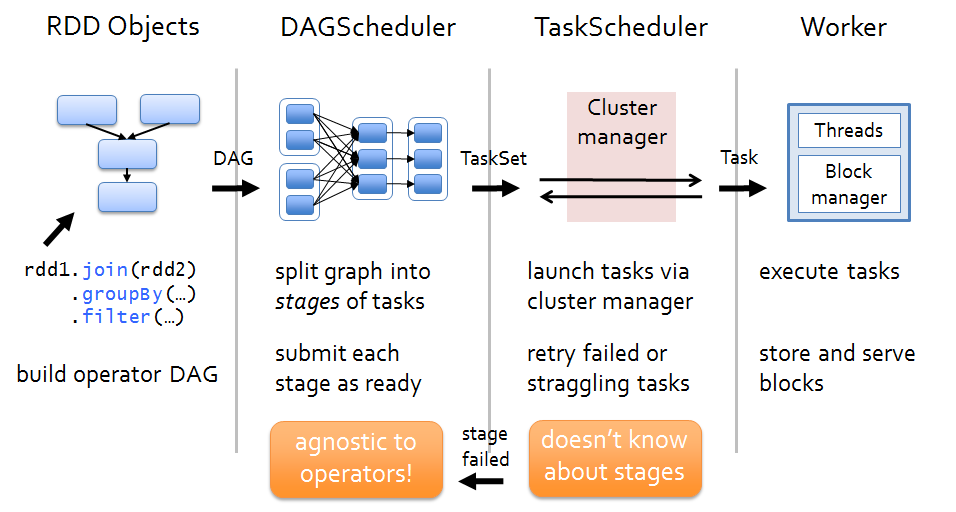

当有Action作用于某RDD时,该action会作为一个job被提交。

在提交的过程中,DAGScheduler模块介入运算,计算RDD之间的依赖关系。RDD之间的依赖关系就形成了DAG。

每一个JOB被分为多个stage,划分stage的一个主要依据是当前计算因子的输入是否是确定的,如果是则将其分在同一个stage,避免多个stage之间的消息传递开销。

当stage被提交之后,由taskscheduler来根据stage来计算所需要的task,并将task提交到对应的worker。

Spark支持以下几种部署模式,Standalone、Mesos和YARN。这些部署模式将作为taskscheduler的初始化入参。

RDD接口(RDD Interface)

RDD由以下几个主要部分组成

partitions——partition集合,一个RDD中有多少data partition

dependencies——RDD依赖关系

compute(parition)——对于给定的数据集,需要作哪些计算

preferredLocations——对于data partition的位置偏好

partitioner——对于计算出来的数据结果如何分发

缓存机制(caching)

RDD的中间计算结果可以被缓存起来,缓存先选Memory,如果Memory不够的话,将会被写入到磁盘中。

根据LRU(last-recent update)来决定哪先内容继续保存在内存,哪些保存到磁盘。

容错性(Fault-tolerant)

从最初始的RDD到衍生出来的最后一个RDD,中间要经过一系列的处理。那么如何处理中间环节出现错误的场景呢?

Spark提供的解决方案是只对失效的data partition进行事件重演,而无须对整个数据全集进行事件重演,这样可以大大加快场景恢复的开销。

RDD又是如何知道自己的data partition的number该是多少?如果是HDFS文件,那么HDFS文件的block将会成为一个重要的计算依据。

集群管理(cluster management)

task运行在cluster之上,除了Spark自身提供的Standalone部署模式之外,Spark还内在支持Yarn和mesos。

Yarn来负责计算资源的调度和监控,根据监控结果来重启失效的task或者是重新distributed task一旦有新的node加入cluster的话。

这一部分的内容需要参Yarn的文档。

小结

在源码阅读时,需要重点把握以下两大主线。

静态view 即 RDD,transformation and action

动态view 即 life of a job, 每一个job又分为多个stage,每一个stage中可以包含多个rdd及其transformation,这些stage又是如何映射成为task被distributed到cluster中。

概要

本文以wordCount为例,详细说明Spark创建和运行job的过程,重点是在进程及线程的创建。

实验环境搭建

在进行后续操作前,确保下列条件已满足。

下载spark binary 0.9.1

安装scala

安装sbt

安装java

启动spark-shell

单机模式运行,即local模式

local模式运行非常简单,只要运行以下命令即可,假设当前目录是$SPARK_HOME

MASTER=local bin/spark-shell

"MASTER=local"就是表明当前运行在单机模式

local cluster方式运行

local cluster模式是一种伪cluster模式,在单机环境下模拟Standalone的集群,启动顺序分别如下:

启动master

启动worker

启动spark-shell

master

$SPARK_HOME/sbin/start-master.sh

注意运行时的输出,日志默认保存在$SPARK_HOME/logs目录。

master主要是运行类 org.apache.spark.deploy.master.Master,在8080端口启动监听,日志如下图所示

修改配置

进入$SPARK_HOME/conf目录

将spark-env.sh.template重命名为spark-env.sh

修改spark-env.sh,添加如下内容

export SPARK_MASTER_IP=localhost
export SPARK_LOCAL_IP=localhost

运行worker

bin/spark-class org.apache.spark.deploy.worker.Worker spark://localhost:7077 -i 127.0.0.1  -c 1 -m 512M
<br>

worker启动完成,连接到master。打开maser的web ui可以看到连接上来的worker. Master WEb UI的监听地址是http://localhost:8080

启动spark-shell

MASTER=spark://localhost:7077 bin/spark-shell

如果一切顺利,将看到下面的提示信息。

Created spark context..
Spark context available as sc.

可以用浏览器打开localhost:4040来查看如下内容

stages
storage
environment
executors

wordcount

上述环境准备妥当之后,我们在sparkshell中运行一下最简单的例子,在spark-shell中输入如下代码

scala>sc.textFile("README.md").filter(_.contains("Spark")).count

上述代码统计在README.md中含有Spark的行数有多少

部署过程详解

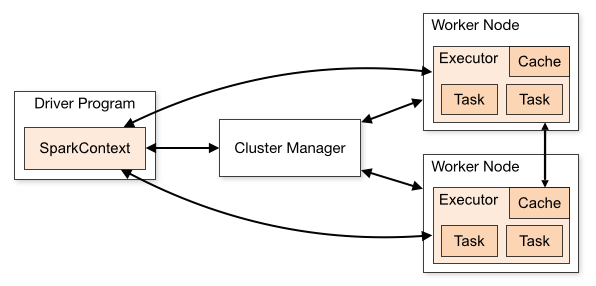

Spark布置环境中组件构成如下图所示。

Spark cluster components

Driver Program 简要来说在spark-shell中输入的wordcount语句对应于上图的Driver Program。

Cluster Manager 就是对应于上面提到的master,主要起到deploy management的作用

Worker Node 与Master相比,这是slave node。上面运行各个executor,executor可以对应于线程。executor处理两种基本的业务逻辑,一种就是driver programme,另一种就是job在提交之后拆分成各个stage,每个stage可以运行一到多个task

Notes: 在集群(cluster)方式下,Cluster Manager运行在一个jvm进程之中,而worker运行在另一个jvm进程中。在local cluster中,这些jvm进程都在同一台机器中,如果是真正的Standalone或Mesos及Yarn集群,worker与master或分布于不同的主机之上。

JOB的生成和运行

job生成的简单流程如下

首先应用程序创建SparkContext的实例,如实例为sc

利用SparkContext的实例来创建生成RDD

经过一连串的transformation操作,原始的RDD转换成为其它类型的RDD

当action作用于转换之后RDD时,会调用SparkContext的runJob方法

sc.runJob的调用是后面一连串反应的起点,关键性的跃变就发生在此处

调用路径大致如下

sc.runJob->dagScheduler.runJob->submitJob

DAGScheduler::submitJob会创建JobSummitted的event发送给内嵌类eventProcessActor

eventProcessActor在接收到JobSubmmitted之后调用processEvent处理函数

job到stage的转换,生成finalStage并提交运行,关键是调用submitStage

在submitStage中会计算stage之间的依赖关系,依赖关系分为宽依赖和窄依赖两种

如果计算中发现当前的stage没有任何依赖或者所有的依赖都已经准备完毕,则提交task

提交task是调用函数submitMissingTasks来完成

task真正运行在哪个worker上面是由TaskScheduler来管理,也就是上面的submitMissingTasks会调用TaskScheduler::submitTasks
TaskSchedulerImpl中会根据Spark的当前运行模式来创建相应的backend,如果是在单机运行则创建LocalBackend

LocalBackend收到TaskSchedulerImpl传递进来的ReceiveOffers事件

receiveOffers->executor.launchTask->TaskRunner.run

代码片段executor.lauchTask

def launchTask(context: ExecutorBackend, taskId: Long, serializedTask: ByteBuffer) {
val tr = new TaskRunner(context, taskId, serializedTask)
runningTasks.put(taskId, tr)
threadPool.execute(tr)
}

说了这么一大通,也就是讲最终的逻辑处理切切实实是发生在TaskRunner这么一个executor之内。

运算结果是包装成为MapStatus然后通过一系列的内部消息传递,反馈到DAGScheduler,这一个消息传递路径不是过于复杂,有兴趣可以自行勾勒。
