OpenStack网络组件Neutron的研究

来源：服务器之家发布于： 2014-12-15

4225 次浏览

本文将会涵盖如下几个部分：

- Openstack网络组件的发展历程

- Neutron的结构

- Neutron Server的结构

- Neutron的配置

1.1 nova-network

Openstack在2010年正式发布它的第一个版本Austin的时候，nova-network作为它的核心组件被包含其中。nova-network的功能主要有：

IP地址分配包含为虚拟主机分配私有（固定）和浮动IP地址。

网络模型与管理提供了虚拟网络使虚拟主机之间以及与外部网络通信。网络模型分为以下三种。这三种模型可以共存在一个云系统中，但是在一个计算节点上只能配备一种模型。

扁平网络（Flat Network）：在创建虚拟主机时，nova-network会从指定子网中取一个空闲IP并将它写入此虚拟主机的配置文件。在一个子网内的虚拟主机可以通过创建Linux桥实现互通。

带DHCP功能的扁平网络（Flat DHCP Network）：顾名思义，此种模式相对于扁平网络加入了DHCP功能。在创建虚拟主机时，nova-network会在指定的子网中为此虚拟主机分配IP和物理地址，并将这些信息告知DHCP服务器（默认是dnsmasq）。DHCP服务器会监听虚拟主机所在的桥。当有虚拟主机启动时，会自动从DHCP服务器获得IP。可以看到DHCP服务器只是按照nova-network给定的列表（IP和物理地址）分发IP，如何分配还是nova-network说了算。

VLAN网络（VLAN Network）：这是nova-network的默认模型。针对每个项目（Project，如今Openstack把项目改称租户 -- Tenant），都会对应一个vlan。每个项目里的私有IP地址只能在本项目的vlan里访问。与项目对应的vlan需要子网，这个子网是由管理员动态分配给项目的。与带DHCP功能的扁平网络类似，子网内的IP地址也是通过DHCP服务器分发的。所有在一个子网内的虚拟主机都通过网桥互通。

安全控制主要通过ebtables和iptables来实现。

1.2 Quantum

Quantum是随Openstack的Folsom版本正式发布的，其实它已经作为试用组件包含在之前的Essex版本中。在Grizzly里功能得到了增强。

为什么引入Quantum？答案非常简单，Quantum功能更强大，满足更多需求。下面列几条主要功能。

- 提供面向租户的API，以便控制2层网络和管理IP地址

- 支持插件式网络组件，像Open vSwitch，Cisco，Linux Bridge，Nicira NVP等等

- 支持位于不同的2层网络的IP地址重叠

- 支持基本的3层转发和多路由器

- 支持隧道技术（Tunneling）

- 支持3层代理和DHCP代理的多节点部署，增强了扩展性和可靠性

- 提供负载均衡API （试用版本）

1.3 Neutron

因为商标侵权的原因，Openstack在Havana版本上将Quantum更名为Neutron，所以Neutron并不是什么新的东西。在Havana版里，Neutron也只增加和增强了少数功能。

- 提供稳定的负载均衡API

- 支持端到端的IPSec VPN

- 面向租户的防火墙服务

- 提供一个新的插件ML2，这个插件可以作为一个框架同时支持不同的2层网络

现在很多已部署的Openstack云还在继续使用nova-network，因为它简单，稳定，尤其是多节点部署的可扩展性和可靠性让人不愿割舍。但是我们必须考虑往Neutron上迁移了，最新版Icehouse（还未发布）中的nova-network将会被列为过期组件，虽然系统还支持，但不建议使用了。

接下来我们一起来看看Neutron，本人精力在咨询、架构和部署，所以对源码实现我们不会涉及。

Openstack的设计理念是把所有的组件当做服务来注册的。 Neutron就是网络服务。它将网络、子网、端口和路由器抽象化，之后启动的虚拟主机就可以连接到这个虚拟网络上，最大的好处是这些都可视化的在Horizon里得到了实现，部署或者改变一个SDN变得非常简单，没有专业知识的人稍经培训也可以做到。

我们先通过如下一个简单的流程来了解客户机如何连接到网络上。

- 租户创建了一个网络，比方说mynet

- 租户为此网络分配一个子网，比如192.168.122.0/24

- 租户启动一个客户机，并指明一个网口连接到mynet

- Nova通知Neutron并在mynet上创建一个端口，如port1

- Neutron选择并分配一个IP给port1

- 客户机通过port1就连接到了mynet上

Neutron主要有以下几部分组成。

Neutron Server：这一部分包含守护进程neutron-server和各种插件neutron-*-plugin，它们既可以安装在控制节点也可以安装在网络节点。neutron-server提供API接口，并把对API的调用请求传给已经配置好的插件进行后续处理。插件需要访问数据库来维护各种配置数据和对应关系，例如路由器、网络、子网、端口、浮动IP、安全组等等。

插件代理（Plugin Agent）：虚拟网络上的数据包的处理则是由这些插件代理来完成的。名字为neutron-*-agent。在每个计算节点和网络节点上运行。一般来说你选择了什么插件，就需要选择相应的代理。代理与Neutron Server及其插件的交互就通过消息队列来支持。

DHCP代理（DHCP Agent）：名字为neutron-dhcp-agent，为各个租户网络提供DHCP服务，部署在网络节点上，各个插件也是使用这一个代理。

3层代理（L3 Agent）：名字为neutron-l3-agent，为客户机访问外部网络提供3层转发服务。也部署在网络节点上。

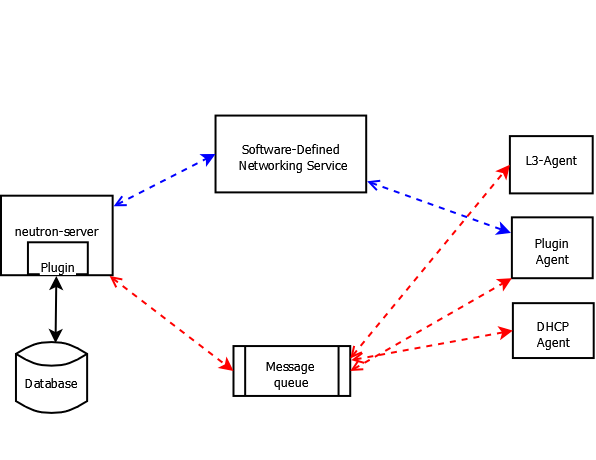

下面这张图取自官网，很好的反映了Neutron内部各部分之间的关系。（SDN服务在这里是额外的外部功能，可以暂时略过。）

下面我们来细看一下Neutron Server的结构。

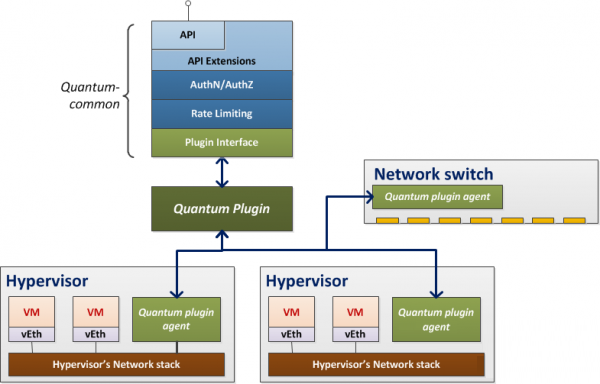

这张图中我们只看Quantum-common和Quantum Plugin部分，其实就是Neutron Server。

上面我们已提到，Neutron最重要的就是两部分：API和插件。

2.1 API

API又分为两个部分。

API Core：暂且称之为API核。它可以看做是插件功能的最小集合，即每个插件都必须有的功能，也就是对网络、子网和端口的查询、加删和更新操作等。

API Extensions：暂称之为API扩展。它们一般是针对具体插件实现的，这样租户就可以利用这些插件独特的功能，比方说访问控制（ACL)和QoS。

需要提一下的是，现在API核具备的功能还都很简单，随着Neturon的不断成熟，它可能就会纳入一些API扩展中的功能。

当然API部分也负责Neutron服务的启动、客户请求和相应回复的打包和派发以及验证数据格式及其正确性。也有一些安全和稳定机制，比方说对API请求的限制以防止DOS攻击来保证服务在大负载下的可用性。

至于验证和授权功能，相信大家都已了解，就是与Keystone结合，进行用户或租户级的使用控制。

2.2 插件

下面我们再来看一下插件。

从功能上说，插件一般有以下内容。

- 存储当前逻辑网络的配置信息，这就需要一个数据库，比方说MySQL

- 判断和存储逻辑网络和物理网络的对应关系，比方说为一个逻辑网络选择一个vlan

- 与一种或多种交换机通信来实现这种对应关系。这一般通过宿主机上的插件代理来实现这种操作，或者远程登录到交换机上来配置。

以Open vSwitch为例，下面列出了插件需要访问的数据表。

+---------------------------+
 | Tables_in_neutron         |
 +---------------------------+
 | agents                    |
 | allowedaddresspairs       |
 | dnsnameservers            |
 | externalnetworks          |
 | extradhcpopts             |
 | floatingips               |
 | ipallocationpools         |
 | ipallocations             |
 | ipavailabilityranges      |
 | networkdhcpagentbindings  |
 | networks                  |
 | ovs_network_bindings      |
 | ovs_tunnel_allocations    |
 | ovs_tunnel_endpoints      |
 | ovs_vlan_allocations      |
 | portbindingports          |
 | ports                     |
 | quotas                    |
 | routerl3agentbindings     |
 | routerroutes              |
 | routers                   |
 | securitygroupportbindings |
 | securitygrouprules        |
 | securitygroups            |
 | subnetroutes              |
 | subnets                   |
 +---------------------------+

Neutron的配置应该说是比Openstack的其他组件复杂一点。

常用的配置模型有两种，

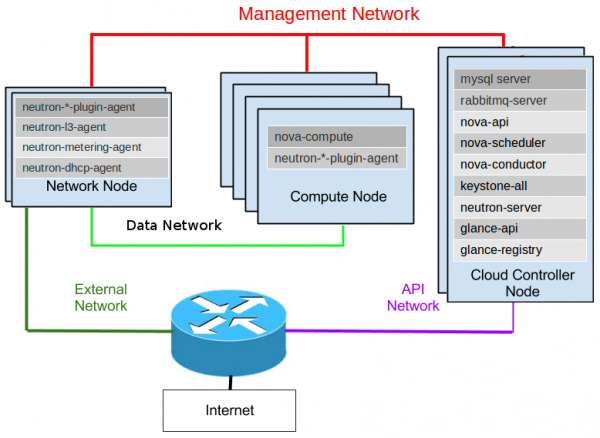

把Neutron Server放在控制节点上，DHCP和L3代理放在网络节点上，可参考一下官图。

把Neutron的所有部分放在单独的网络节点上。这种方式就是把上图部署在控制节点中的neutron-server放到网络节点上。

因为网络配置不像网络使用那么频繁，所以通常建议使用第一种方案，没有必要单独把neutron-server拿出来。因为neutron-server是可单独部署的，我们就拿第二种方案作为例子。

系统使用ubuntu12.04，软件的安装我们就不说了，这里我们采用Open vSwitch插件。（针对虚拟交换机Open vSwitch，Neutron建议是使用ML2插件的，但这里我们为了加深对插件和插件代理的理解，还是沿用了OpenvSwitch插件）。

3.1 计算节点的配置

安装完软件包以后，计算节点应该就有OpenvSwitch的代理在运行，使用ps命令可以看到如下进程。

/usr/bin/python /usr/bin/neutron-openvswitch-agent --config-file
=/etc/neutron/neutron.conf --config-file=/etc/neutron/plugins/openvswitch/ovs_neutron_plugin.ini

这里我们可以看到代理读取了2个配置文件。

neutron.conf主要需要设置如下几项：

core_plugin = neutron.plugins.openvswitch.ovs_neutron_plugin.OVSNeutronPluginV2 //插件类型
auth_strategy = keystone  // 授权方式
rabbit_host = 192.168.122.1       //处理消息队列的主机地址
[keystone_authtoken]      //keystone信息，这里只是我的例子信息
auth_host = 192.168.122.1
 auth_port = 35357
 auth_protocol = http
 admin_tenant_name = service
 admin_user = neutron
 admin_password = neutron
 auth_url = http://192.168.122.1:35357/v2.0
 connection = mysql://neutron:neutron@192.168.122.100/neutron      //DB信息

neutron.conf会默认包含另一个配置文件api-paste.ini，对它只需添加keystone信息。
auth_host=192.168.122.1
 admin_user=neutron
 admin_tenant_name=service
 admin_password=neutron
 ovs_neutron_plugin.init主要需要设置以下几项，以vlan为例：
tenant_network_type = vlan       //网络类型，例如vlan，gre
 network_vlan_ranges = physnet1:1000:2999  //vlanID
 bridge_mappings = physnet1:br-int //用于计算节点上客户机内部网络的网桥
firewall_driver = neutron.agent.linux.iptables_firewall.OVSHybridIptablesFirewallDriver

3.2 网络节点的配置

安装完软件后，网络节点应该会有如下进程在运行。

/usr/bin/python /usr/bin/neutron-dhcp-agent --config-file
=/etc/neutron/neutron.conf --config-file=
/etc/neutron/dhcp_agent.ini /usr/bin/python /usr/bin/neutron-metadata-agent --config-file
=/etc/neutron/neutron.conf --config-file
=/etc/neutron/metadata_agent.ini /usr/bin/python /usr/bin/neutron-l3-agent --config-file=
/etc/neutron/neutron.conf --config-file=
/etc/neutron/l3_agent.ini /usr/bin/python /usr/bin/neutron-server
 --config-file /etc/neutron/neutron.conf --config-file /etc/neutron/plugins/openvswitch/ovs_neutron_plugin.ini
 /usr/bin/python /usr/bin/neutron-openvswitch-agent --config-file
=/etc/neutron/neutron.conf --config-file=/etc/neutron/plugins/openvswitch/ovs_neutron_plugin.ini

你会看到每个部分会用到哪个配置文件。

neutron.conf和api-paste.ini的配置与计算节点上是一样的。

dhcp_agent.ini的主要设置以下几项。看内容可理解其意义。
interface_driver = neutron.agent.linux.interface.OVSInterfaceDriver
 dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq
 metadata_agent.ini的设置主要是keystone相关的。
auth_url = http://192.168.122.1:5000/v2.0
 auth_region = regionOne
 admin_tenant_name = service
 admin_user = neutron
 admin_password = neutron
 nova_metadata_ip = 192.168.122.1
 metadata_proxy_shared_secret = meta       //proxy的密码，个人设置
l3_agent.init的设置。
interface_driver = neutron.agent.linux.interface.OVSInterfaceDriver

ovs_neutron_plugin.ini的配置和计算节点上的一样。

3.3 节点上OVS的配置

计算节点和网络节点的NIC配置非常相似，我们都是用第二个NIC（eth1）作为内部网络的通讯。以网络节点为例。eth1不能设置IP地址，而是把IP地址给虚拟桥。

auto eth1
 iface eth1 inet manual
         up ifconfig $IFACE 0.0.0.0 up
         down ip link set $IFACE down
 auto br-int
 iface br-int inet static
         address 10.100.1.2
         netmask 255.255.255.0

OVS中把eth1放到虚拟桥上。

Bridge br-int
         Port "eth1"
             Interface "eth1"
         Port br-int
             Interface br-int
                 type: internal

Neutron是openstack的方向，我们有必要花点时间研究一下它。目前对它的担心还是有的，比方说稳定性、可用性，还有性能（以后有机会探讨），但它的灵活性、多功能性是无可比拟的。

因为工作原因，断断续续花了很长时间写这篇博客，只为抛砖引玉，内容也有不全面和错误的地方，希望与大家交流。
