安装部署CloudStack 4.0企业私有云平台

作者：吴广磊来源：博客园发布于： 2014-12-11

2406 次浏览

环境介绍

OS: Ubuntu Server 12.04.1 64-bit

Server:

10.6.203.10 cloudstack-server-1

- CloudStack Management Server

- CloudStack Agent

- NFS Server

- MySQL Server

注：CloudStack支持很好的分布式架构，上面 - 代表的所有角色都可以部署在不同的机器上，但在测试环境中因为条件有限我全部都部署到了一台机器上。

1. 什么是CloudStack

CloudStack是一个开源的具有高可用性及扩展性的云计算平台。

提到开源的云计算平台，相信大家首先想到的可能是OpenStack，目前国内的几家云计算平台如阿里云、盛大云以及新浪SAE貌似都基于OpenStack做了二次开发。

但使用过CloudStack之后，你会发现其实CloudStack更像是一个商业化过后的产品，有着非常好的用户界面，各个模块默认集成的很好，且安装与部署过程也相对容易一些。

事实上，CloudStack的前身是Cloud.com，后来被思杰收购。2011年7月，Citrix收购Cloud.com，将CloudStack 100%开源并交给Apache软件基金会管理。

同时，CloudStack已经有了许多商用客户，包括GoDaddy、英国电信、日本电报电话公司、塔塔集团、韩国电信等。

因此，CloudStack本身其实就是一个商业化过后的产品，然后在面对OpenStack等开源系统的巨大竞争压力的情况下选择了同样的开源。

目前Cloudstack支持管理大部分主流的hypervisors，如KVM，XenServer，VMware，Oracle VM，Xen等。

CloudStack具有商业软件所拥有的完善的用户权限管理，可以让用户构建一个安全的多租户云计算环境。

同时兼容Amazon AWS API 接口，可用来管理AWS的资源。　　

CloudStack的官方网址如下(目前还处于Apache基金会的孵化器中)：

http://incubator.apache.org/cloudstack/

以下是CloudStack的系统架构，基本上与其他云计算平台相同：

2. 宿主机的系统需求

由于CloudStack 4.0 限定了libvirt版本 > 0.9.4，并在社区宣称所支持的OS为 CentOS/RHEL 6.2 以上或 Ubuntu Server 12.04。

因此，这里我们选择 Ubuntu Server 12.04.1 作为我们的操作系统。

官方下载地址：http://releases.ubuntu.com/precise/ubuntu-12.04.1-server-amd64.iso

另外，官方要求硬件至少满足以下条件：

1) 支持硬件虚拟化(Intel-VT 或 AMD-V)

2) 64位的x86 CPU

3) 4G内存

4) 36GB硬盘

5) 1张网卡

3. 配置安装源

配置国内的网易镜像源

$ sudo sed -i s/us.archive.ubuntu.com/mirrors.163.com/g  /etc/apt/sources.list
$ sudo sed -i s/security.ubuntu.com/mirrors.163.com/g /etc/apt/sources.list

配置CloudStack官方源

$ sudo vim /etc/apt/sources.list.d/cloudstack.list
deb http://cloudstack.apt-get.eu/ubuntu precise 4.0

配置CloudStack官方源证书

$ wget -O - http://cloudstack.apt-get.eu/release.asc|  sudo apt-key add -

更新系统的安装源

$ sudo apt-get update

4. 安装Management Server

4.1 准备好操作系统环境

查看主机名

$ hostname --fqdn
cloudstack-server-1
$ sudo vim /etc/hosts

添加以下记录

10.6.203.10 cloudstack-server-1

安装时间服务器

$ sudo apt-get install openntpd

4.2 下载安装 CloudStack Management Server 与 vhd-util

安装CloudStack Management Server

$ sudo apt-get install cloud-client

将用户cloud加入到sudo用户组 //CloudStack默认以cloud用户启动，但默认会通过sudo以root身份管理相关文件与目录

 $ sudo adduser cloud sudo

配置sudo用户组免密码切换 //同样是为了解决和上面相同的权限问题

$ sudo visudo
%sudo ALL=(ALL:ALL) NOPASSWD:ALL

初始化root用户密码，如cloudstack //CloudStack默认需要root权限远程SSH连接到Agent

$ sudo -i
 # passwd
1 Enter new UNIX password:
2 Retype new UNIX password:
3 passwd: password updated successfully
# chmod 777 /root //为了解决一个bug，即CloudStack默认以cloud用户启动，
但却读取的是启动服务的用户的home目录用来存放一些临时文件，从而导致权限问题
$ exit

下载vhd-util

$ sudo wget http://download.cloud.com.s3.amazonaws.com/tools/vhd-util
$ sudo mv vhd-util /usr/lib/cloud/common/scripts/vm/hypervisor/xenserver/

4.3 安装配置MySQL数据库

$ sudo apt-get install mysql-server

在弹出的界面中输入密码，如: cloudstack

修改MySQL配置文件参数

$ sudo vim /etc/mysql/my.cnf

在[mysqld]模块中加入以下参数

1 innodb_rollback_on_timeout=1
 2 innodb_lock_wait_timeout=600
3 max_connections=350
 4 log-bin=mysql-bin
5 binlog-format = 'ROW'

重启MySQL

$ sudo service mysql restart

初始化数据库cloud

$ sudo cloud-setup-databases cloud:cloudstack@localhost
 --deploy-as=root:cloudstack -e file -m cloudstack -k  cloudstack

4.4 配置NFS共享

CloudStack 需要一个地方来存放Primar和Secondary Storage，官方推荐使用NFS共享。

安装NFS

$ sudo apt-get install nfs-common nfs-kernel-server

创建目录

$ sudo mkdir -p /export/primary
$ sudo mkdir -p /export/secondary

编辑NFS配置文件

$ sudo vim /etc/exports
1	/export *(rw,async,no_root_squash,no_subtree_check)

刷新配置

$ sudo exportfs -a

挂载测试NFS共享

$ sudo mkdir /mnt/primary
$ sudo mount -t nfs 10.6.203.10:/export/primary /mnt/primary
$ sudo mkdir /mnt/secondary
$ sudo mount -t nfs 10.6.203.10:/export/secondary /mnt/secondary
$ df -h
1	Filesystem                    Size  Used Avail Use% Mounted on
2	...
3	10.6.203.10:/export/primary    434G  7.8G  404G   2% /mnt/primary
4	10.6.203.10:/export/secondary  434G  7.8G  404G   2% /mnt/secondary
$ sudo vim /etc/fstab

增加以下内容

1	10.6.203.10:/export/primary /mnt/primary    nfs rw,tcp,intr 0 1
2	10.6.203.10:/export/secondary /mnt/secondary    nfs rw,tcp,intr 0 1

4.5 准备System VM Template

我们选择KVM作为虚拟化引擎

$ sudo /usr/lib/cloud/common/scripts/storage/secondary/cloud-install-sys-tmplt -m /mnt/secondary \
-u http://download.cloud.com/templates/acton/acton-systemvm-02062012.qcow2.bz2 -h kvm -F

整个过程大概需要花费半个小时

01	--2012-11-12 14:49:18--  http://download.cloud.com/templates/acton/acton-systemvm-02062012.qcow2.bz2
02	Resolving download.cloud.com (download.cloud.com)... 207.171.189.81
03	Connecting to download.cloud.com (download.cloud.com)|207.171.189.81|:80... connected.
04	HTTP request sent, awaiting response... 200 OK
05	Length: 286036668 (273M) [binary/octet-stream]
06	Saving to: `/usr/lib/cloud/common/scripts/storage/secondary/4aae2546-33e1-4784-9e69-09e1ef9d6fb4.qcow2'
07
08	100%[===>] 286,036,668  188K/s   in 24m 53s
09
10	2012-11-12 15:14:13 (187 KB/s) -
 `/usr/lib/cloud/common/scripts/storage/secondary/
4aae2546-33e1-4784-9e69-09e1ef9d6fb4.qcow2' saved [286036668/286036668]
11
12	Uncompressing to /usr/lib/cloud/common/scripts/storage/secondary
/4aae2546-33e1-4784-9e69-09e1ef9d6fb4.qcow2.tmp (type bz2)...could take a long time
13	Moving to /mnt/secondary/template/tmpl/1/3///4aae2546-33e1-4784-9e69-09e1ef9d6fb4.qcow2...could take a while
14	Successfully installed system VM template  to /mnt/secondary/template/tmpl/1/3/

5. 安装配置KVM虚拟化Host主机

5.1 安装配置Agent

$ sudo apt-get install cloud-agent

5.2 安装配置libvirt

$ sudo vim /etc/libvirt/libvirtd.conf

修改以下配置

1	listen_tls = 0
2	listen_tcp = 1
3	tcp_port = "16059"
4	auth_tcp = "none"
5	mdns_adv = 0

查看配置

$ cat /etc/libvirt/libvirtd.conf | grep -v '#' | grep -v "^$"
1	listen_tls = 0
2	listen_tcp = 1
3	tcp_port = "16509"
4	mdns_adv = 0
5	unix_sock_group = "libvirtd"
6	unix_sock_rw_perms = "0770"
7	auth_unix_ro = "none"
8	auth_unix_rw = "none"
9	auth_tcp = "none"
$ sudo vim /etc/init/libvirt-bin.conf

修改以下参数

1	env libvirtd_opts="-d -l"
# sudo vim /etc/libvirt/qemu.conf

修改以下参数

1	vnc_listen = "0.0.0.0"

重启服务

$ sudo service libvirt-bin restart

5.3 配置安全策略

$ sudo dpkg --list "apparmor"
1	Desired=Unknown/Install/Remove/Purge/Hold
2	| Status=Not/Inst/Conf-files/Unpacked/halF-conf/Half-inst/trig-aWait/Trig-pend
3	|/ Err?=(none)/Reinst-required (Status,Err: uppercase=bad)
4	||/ Name                                Version                             Description
5	+++-==========================================
6	ii  apparmor
7	                           2.7.102-0ubuntu3.1                  User-space parser utility for AppArmor
$ sudo ln -s /etc/apparmor.d/usr.sbin.libvirtd /etc/apparmor.d/disable/
$ sudo ln -s /etc/apparmor.d/usr.lib.libvirt.virt-aa-helper /etc/apparmor.d/disable/
$ sudo apparmor_parser -R /etc/apparmor.d/usr.sbin.libvirtd
$ sudo apparmor_parser -R /etc/apparmor.d/usr.lib.libvirt.virt-aa-helper

5.4 配置网桥

需要注意的是，官方文档给出的配置参数会导致网络不可用。

正确的配置是将物理网卡设置为manual，然后在虚拟网卡上设置IP并桥接到物理网卡上。

$ sudo vim /etc/network/interfaces
01	# This file describes the network interfaces available on your system
02	# and how to activate them. For more information, see interfaces(5).
03
04	# The loopback network interface
05	auto lo
06	iface lo inet loopback
07
08	# The primary network interface
09	auto eth0
10	iface eth0 inet manual
11
12	# Public network
13	auto cloudbr0
14	iface cloudbr0 inet static
15	   address 10.6.203.10
16	   netmask 255.255.0.0
17	   gateway 10.6.255.1
18	   bridge_ports eth0
19	   bridge_fd 5
20	   bridge_stp off
21	   bridge_maxwait 1
22	   dns-nameservers 10.6.255.253 61.139.2.69
23
24	# Private network
25	auto cloudbr1
26	iface cloudbr1 inet manual
27	   bridge_ports eth0
28	   bridge_fd 5
29	   bridge_stp off
30	   bridge_maxwait 1
$ sudo /etc/init.d/networking restart
$ sudo /etc/init.d/networking start

5.5 配置防火墙

$ sudo ufw allow proto tcp from any to any port 22
$ sudo ufw allow proto tcp from any to any port 80
$ sudo ufw allow proto tcp from any to any port 1798
$ sudo ufw allow proto tcp from any to any port 16509
$ sudo ufw allow proto tcp from any to any port 5900:6100
$ sudo ufw allow proto tcp from any to any port 49152:49216

6. 用户界面

禁用系统默认的tomcat服务

$ sudo /etc/init.d/tomcat6 stop
1	* Stopping Tomcat servlet engine tomcat6 [ OK ]
$ sudo update-rc.d -f tomcat6 remove
1	Removing any system startup links for /etc/init.d/tomcat6 ...
2	  /etc/rc0.d/K08tomcat6
3	  /etc/rc1.d/K08tomcat6
4	  /etc/rc2.d/S92tomcat6
5	  /etc/rc3.d/S92tomcat6
6	  /etc/rc4.d/S92tomcat6
7	  /etc/rc5.d/S92tomcat6
8	  /etc/rc6.d/K08tomcat6

启动cloud-management

$ cd ~
$ sudo /etc/init.d/cloud-management restart
1	* Starting CloudStack-specific Tomcat servlet engine cloud-management [ OK ]

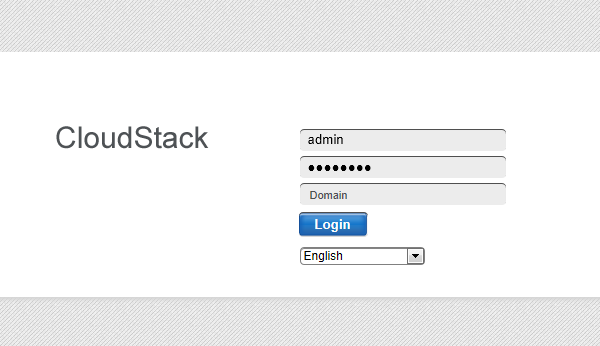

登陆用户界面

http://10.6.203.10:8080/client/

默认账号密码

admin/password

可以看到如下图所示向导界面

选择左边的按钮"I have used CloudStack before, skip this guide"。

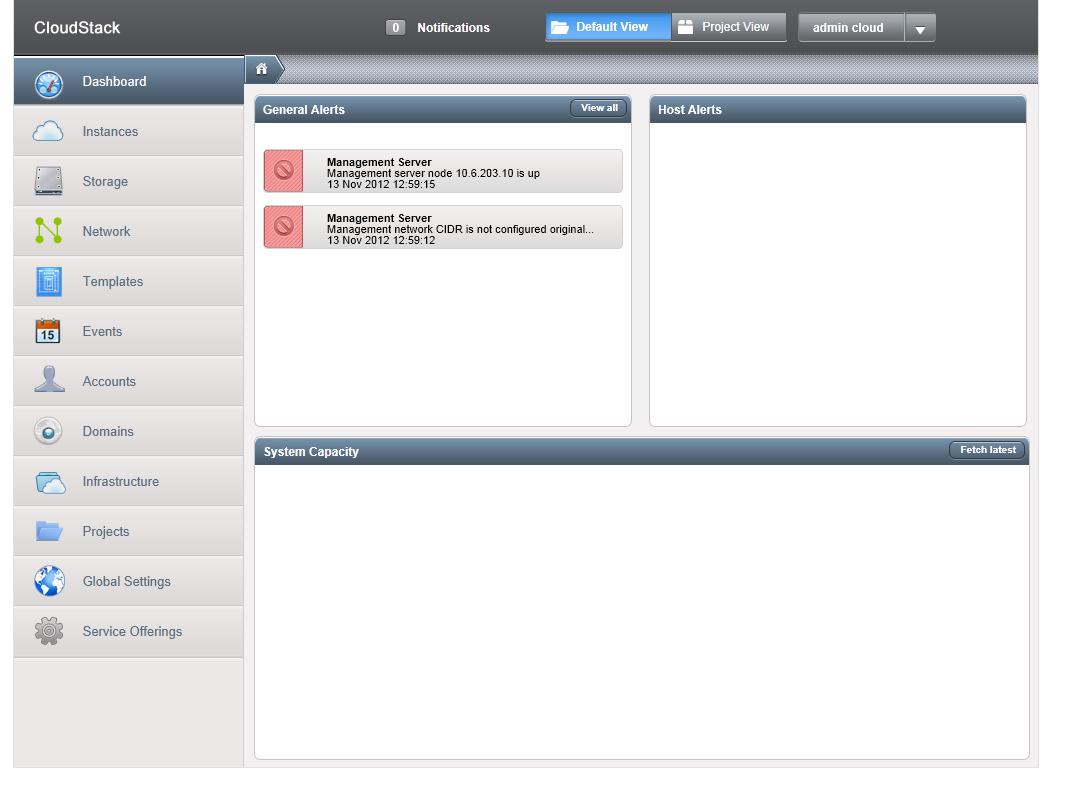

即进入如下图所示用户界面

7. 配置Management Server

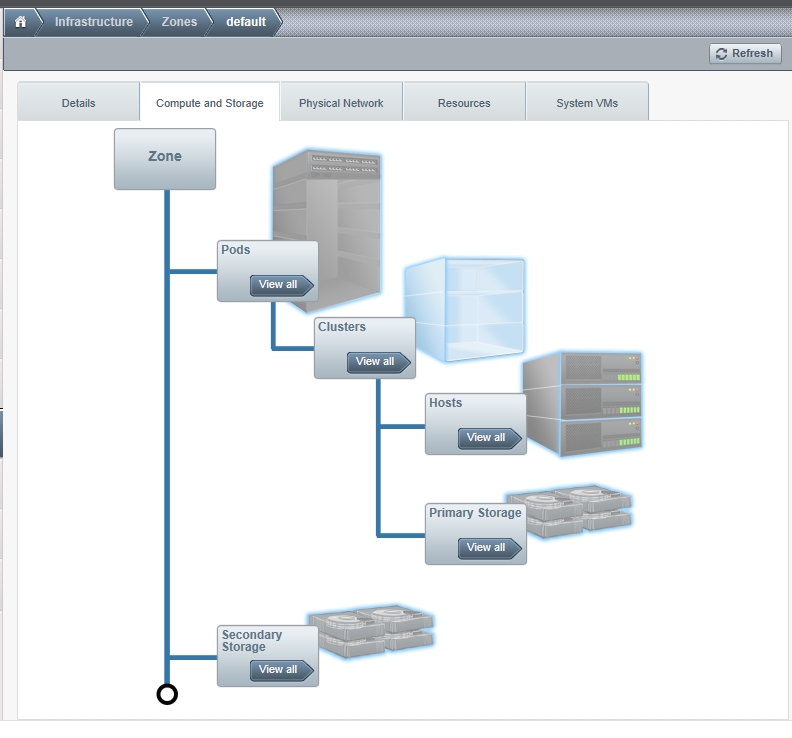

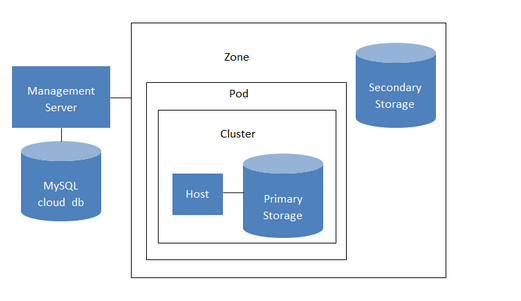

整个Management Server的架构如下

7.1 修改Web管理员默认密码

登陆 http://10.6.203.10:8080/client

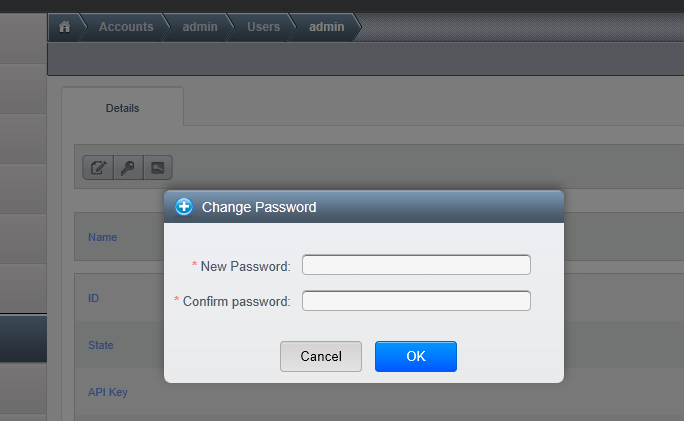

进入 Accounts - admin - View Users - admin 页面，点击 Change Password

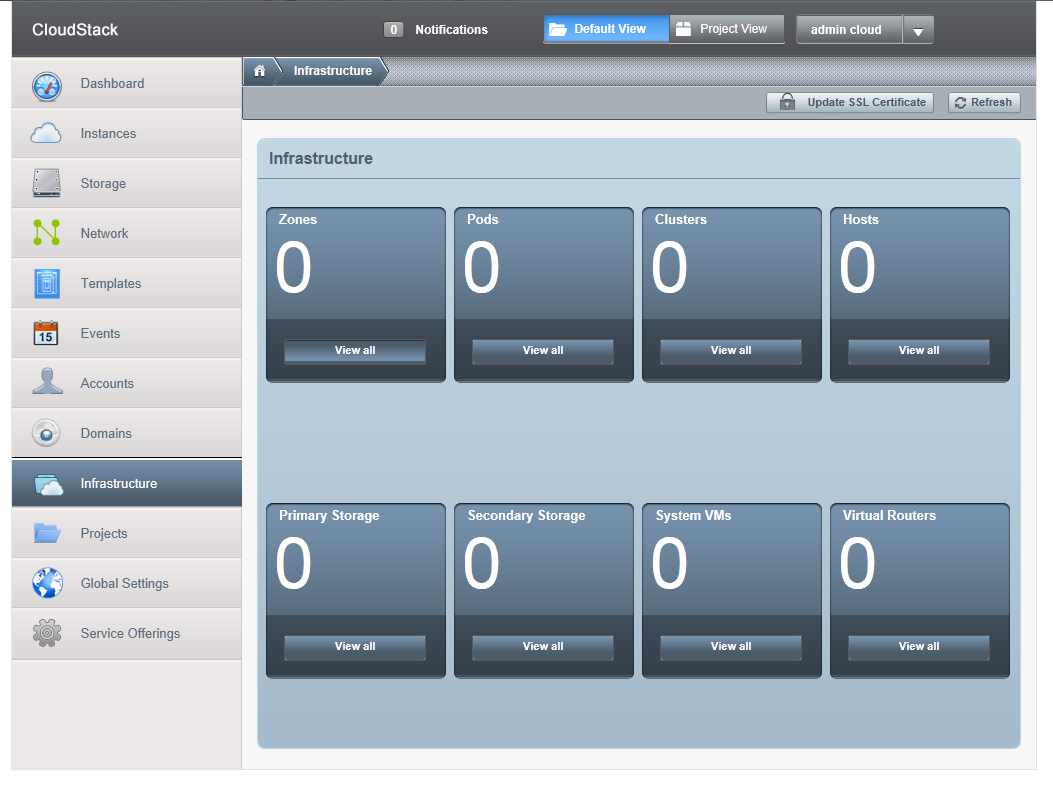

接着我们进入到 Infrastructure 界面，可以看到目前没有任何设置，所有数目都是0。

7.2 创建相关配置

在用户界面中通过向导，依次创建

"Zone" - "Add Zone" - "Physical Network" - "Pod" - "Guest Traffic" - "Storage Traffic" -
"Cluster" - "Host" - "Primary Storage" - "Secondary Storage"

如下列图片所示：

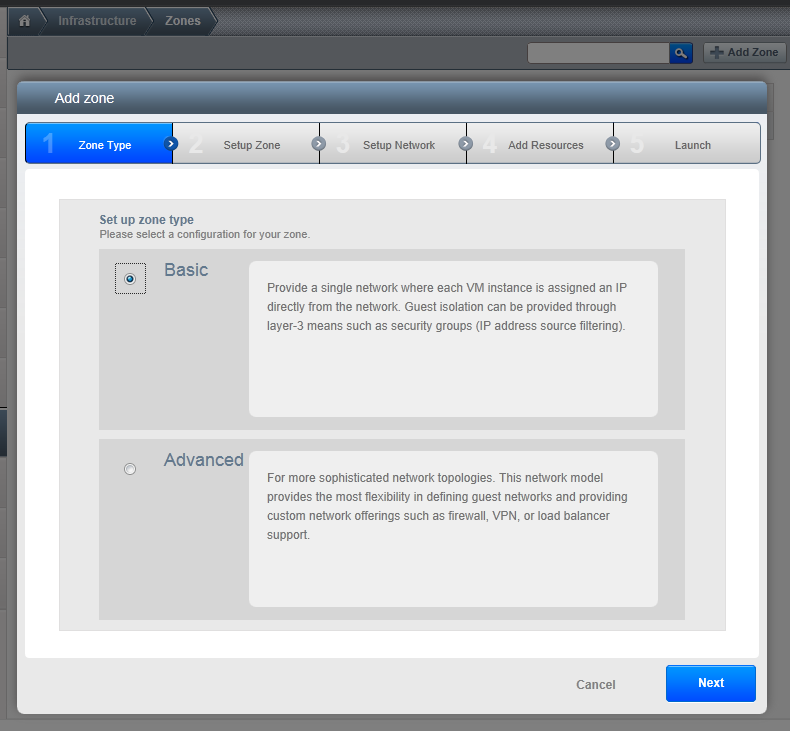

选择Basic安装向导

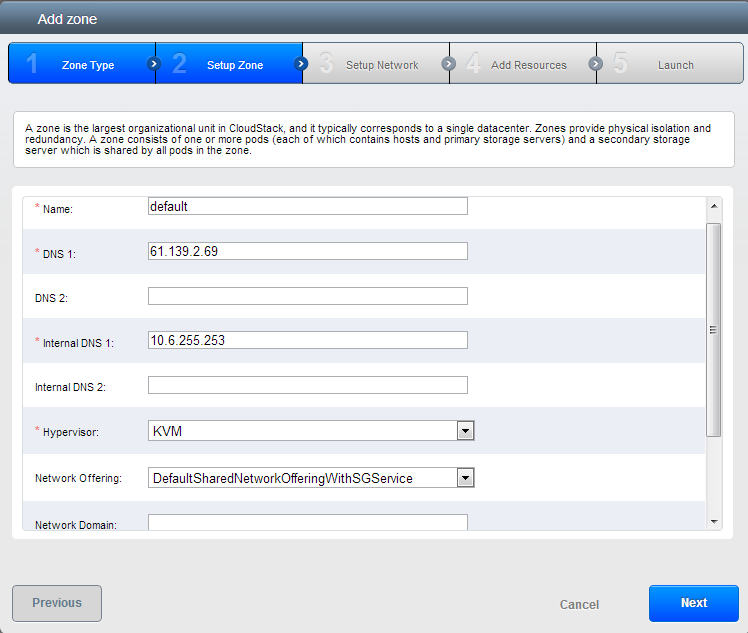

配置Zone

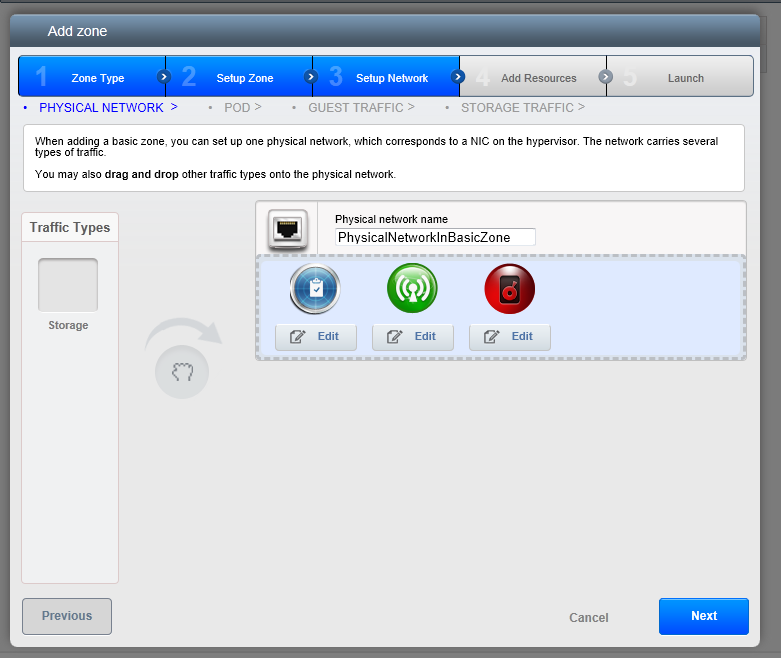

配置Physical Network

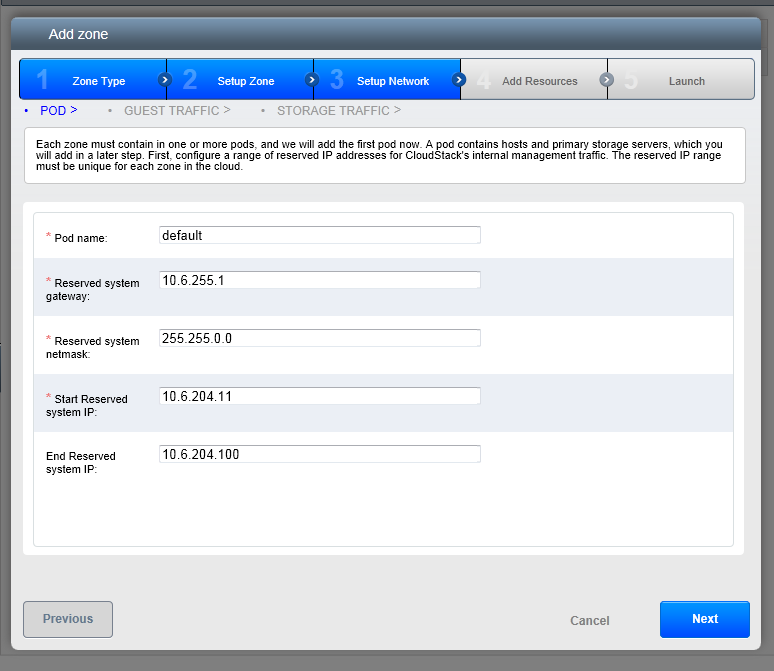

配置Pod，此处的网络设置主要用于CloudStack内部的管理通信

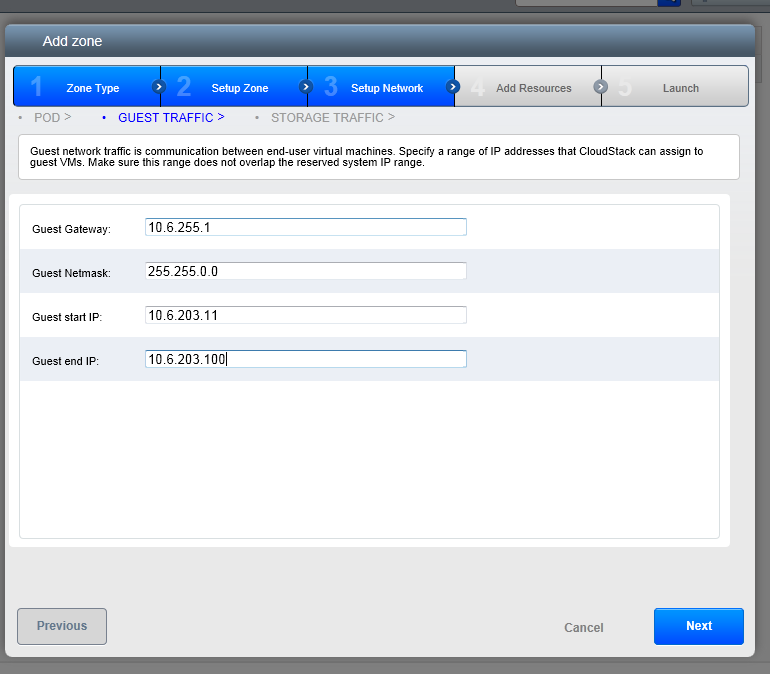

配置Guest Traffic，此处的网络设置用于给Instance分配IP

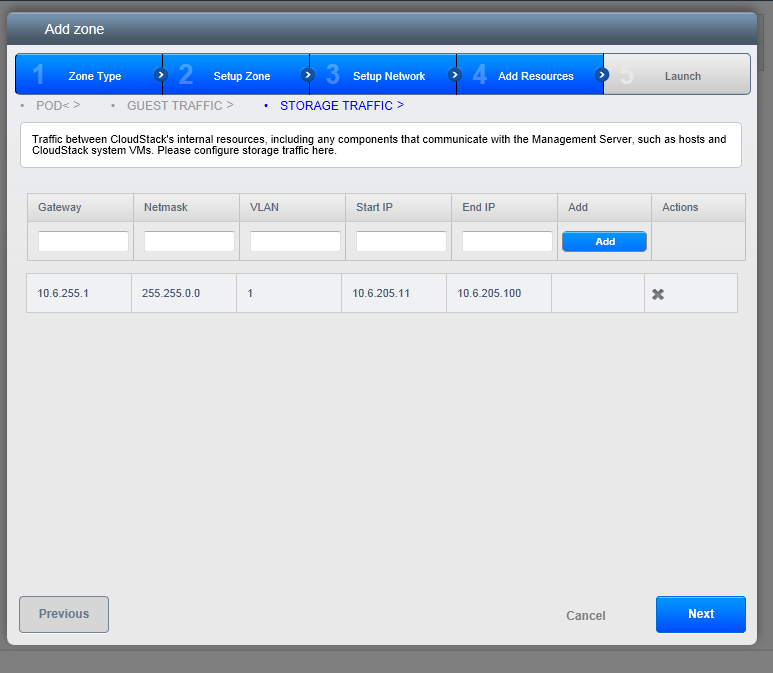

配置Storage Traffic，此处的网络设置用于存储系统

配置Cluster

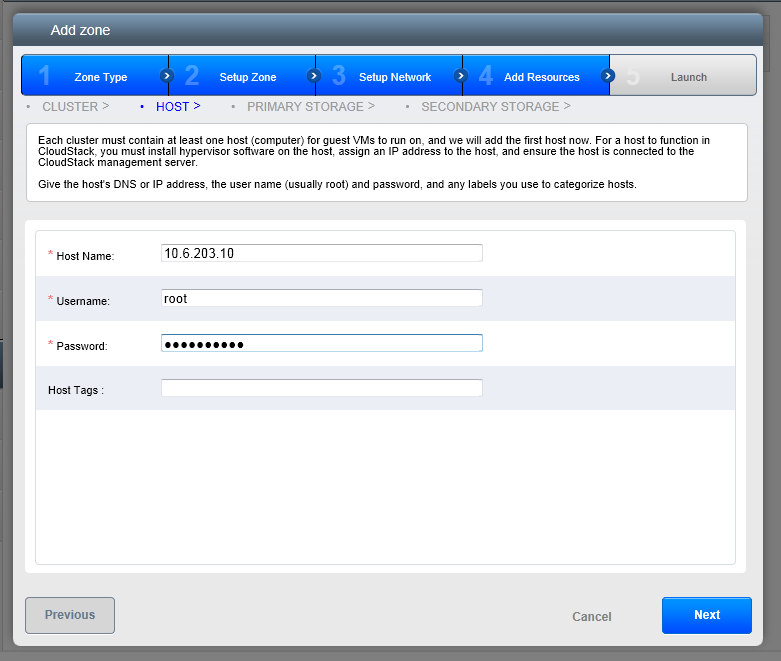

配置Host，即Agent主机，虚拟机的宿主机，用户名密码与SSH相同

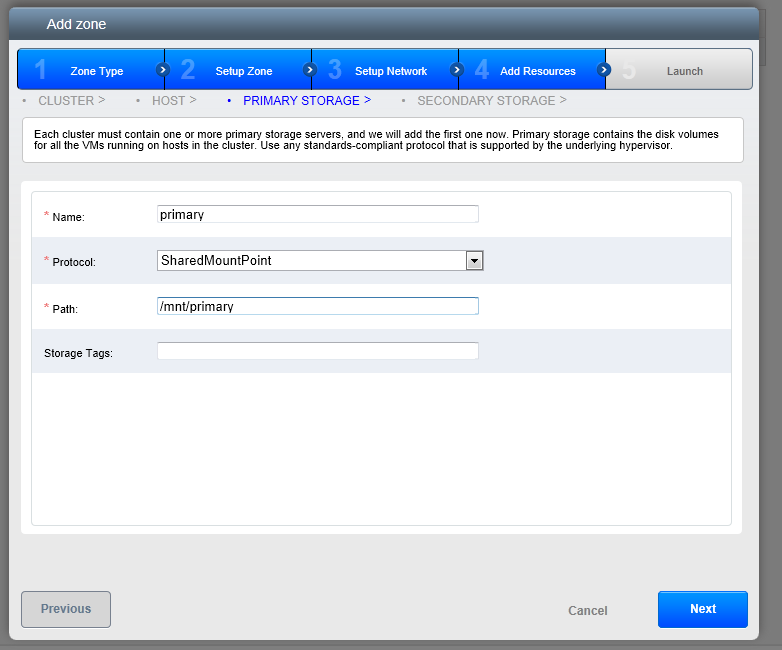

配置主存储空间，我选择了本地mount点，即mount过后的本地路径，分布式部署时可以选择NFS模式

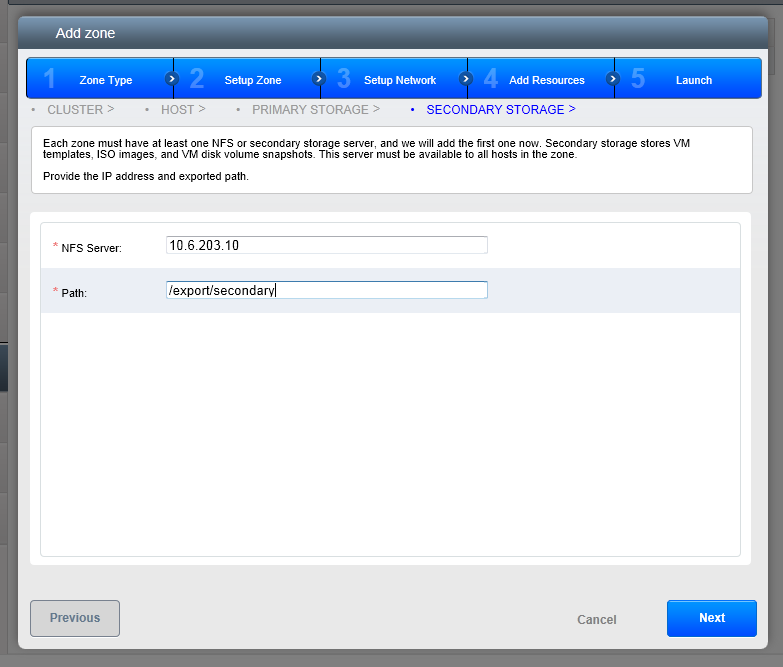

配置附属存储空间，仅支持NFS模式

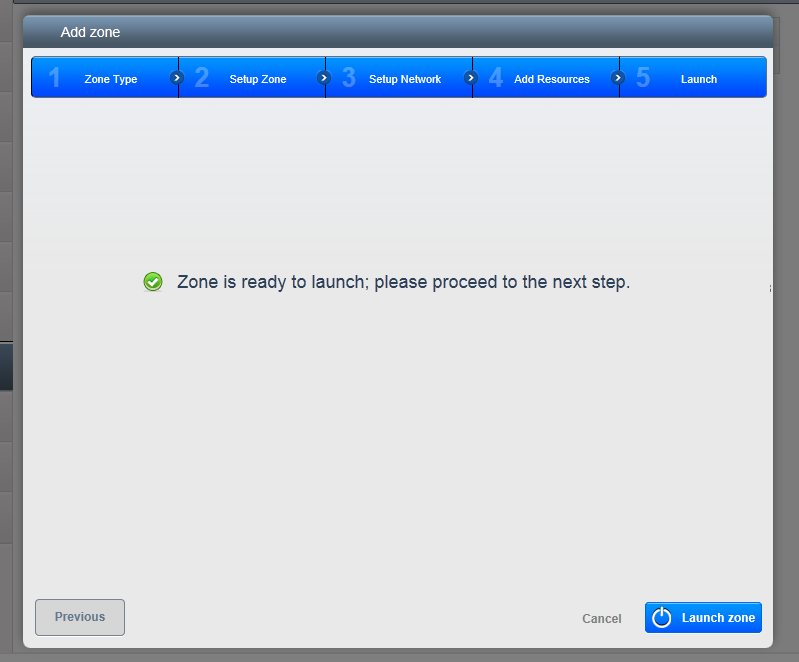

配置完成，点击"Launch zone"

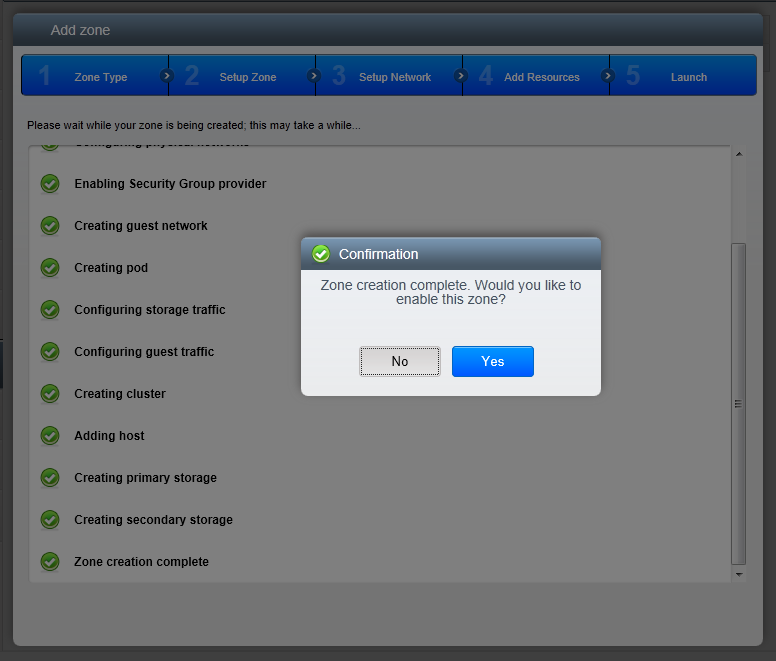

可以看到整个创建过程，最后创建完成之后提示是否启用Zone，选择Yes
