构建一个高可用及自动发现的Docker基础架构

作者刘天斯来源：http://blog.liuts.com/post/242/ 火龙果软件发布于 2014-12-05

1114 次浏览

Docker的发展前景一片大好。但在企业当中，如何选择适合自己的Docker构建方案？下面详细介绍如何使用Haproxy+etcd+confd构建一个高可用及自动发现的Docker基础架构。

Docker的生态日趋成熟，开源社区也不断孵化出优秀的周边项目，覆盖网络、监控、维护、部署、开发等方面。帮助开发、运维人员快速构建、运营Docker服务环境，其中也不乏有大公司的影子，如Google、IBM、Redhat，甚至微软也宣称后续将提供Docker在Windows平台的支持。Docker的发展前景一片大好。但在企业当中，如何选择适合自己的Docker构建方案？可选的方案有kubernetes与CoreOS（都已整合各类组件），另外一种方案为Haproxy+etcd+confd，采用松散式的组织结构，但各个组件之间的通讯是非常严密的，且扩展性更强，定制也更加灵活。下面详细介绍如何使用Haproxy+etcd+confd构建一个高可用及自动发现的Docker基础架构。

一、架构优势

约定由Haproxy+etcd+confd+Docker构建的基础服务平台简称“HECD” 架构，整合了多种开源组件，看似松散的结构，事实上已经是一个有机的整体，它们互相联系、互相作用，是Docker生态圈中最理想的组合之一，具有以下优势：

自动、实时发现及无感知服务刷新；

支持任意多台Docker主宿机；

支持多种APP接入且打散至不分主宿机；

采用Etcd存储信息，集群支持可靠性高；

采用Confd配置引擎，支持各类接入层，如Nginx；

支持负载均衡、故障迁移；

具备资源弹性，伸缩自如（通过生成、销毁容器实现）；

二、架构说明

在HECD架构中，首先管理员操作Docker Client，除了提交容器（Container）启动与停止指令外，还通过REST-API方式向Etcd（K/V）存储组件注册容器信息，包括容器名称、主宿机IP、映射端口等。Confd配置组件会定时查询Etcd组件获取最新的容器信息，根据定义好的配置模板生成Haproxy配置文件Haproxy.cfg，并且自动reload haproxy服务。用户在访问业务服务时，完全没有感知后端APP的上线、下线、切换及迁移，达到了自动发现、高可用的目的。详细架构图见图1-1。

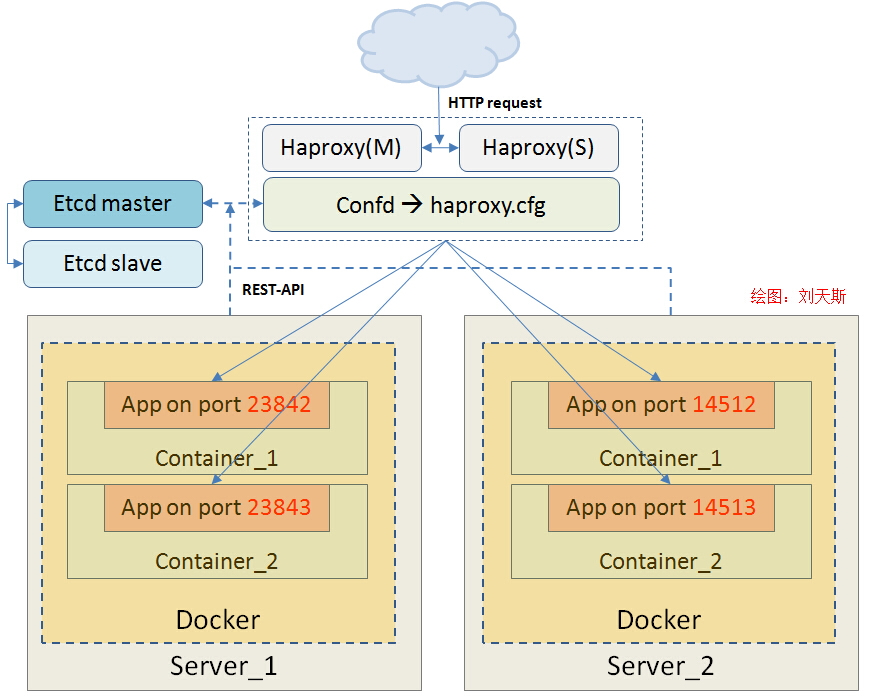

图1-1 平台架构图

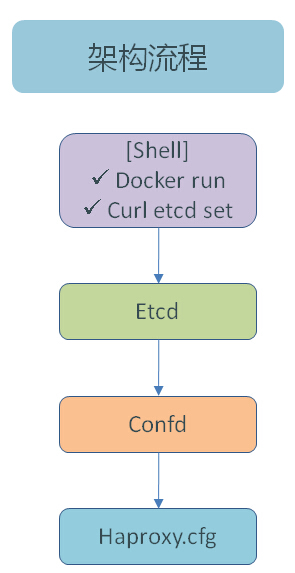

为了方便大家理解各组件间的关系，通过图1-2进行架构流程梳理，首先管理员通过Shell或API操作容器，下一步将容器信息注册到Etcd组件，Confd组件会定时查询Etcd，获取已经注册到Etcd中容器信息，最后通过Confd的模板引擎生成Haproxy配置，整个流程结束。

图1-2架构流程图

了解架构流程后，我们逐一对流程中各组件进行详细介绍。

1、Etcd介绍

Etcd是一个高可用的 Key/Value 存储系统，主要用于分享配置和服务发现。

简单：支持 curl 方式的用户 API (HTTP+JSON)

安全：可选 SSL 客户端证书认证

快速：单实例可达每秒 1000 次写操作

可靠：使用 Raft 实现分布式

2、Confd介绍

Confd是一个轻量级的配置管理工具。通过查询Etcd，结合配置模板引擎，保持本地配置最新，同时具备定期探测机制，配置变更自动reload。

3、Haproxy介绍

HAProxy是提供高可用性、负载均衡以及基于TCP和HTTP应用的代理，支持虚拟主机，它是免费、快速并且可靠的一种解决方案。（来源百科）

三、架构部署

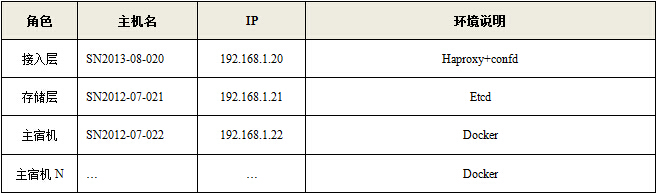

平台环境基于Centos6.5+Docker1.2构建，其中Etcd的版本为etcd version 0.5.0-alpha，Confd版本为confd 0.6.2，Haproxy版本为HA-Proxy version 1.4.24。下面对平台的运行环境、安装部署、组件说明等进行详细说明，环境设备角色表如下：

1、组件安装

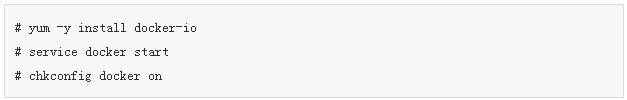

1.1 Docker安装

SSH终端登录192.168.1.22服务器，执行以下命令：

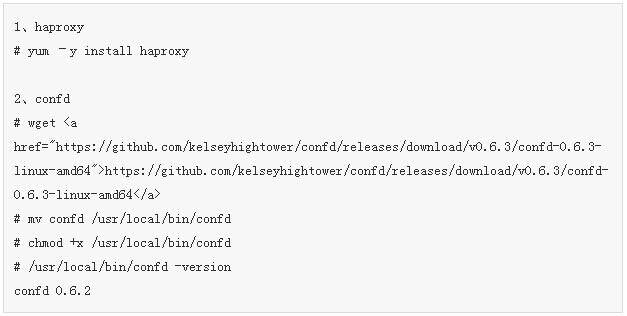

1.2 Haproxy、confd安装

SSH终端登录192.168.1.20服务器，执行以下命令：

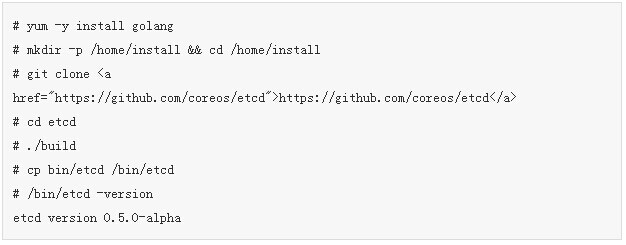

1.3 Etcd安装

SSH终端登录192.168.1.21服务器，执行以下命令：

2、组件配置

2.1 Etcd配置

由于etcd是一个轻量级的K/V存储平台，启动时指定相关参数即可，无需配置。

由于etcd具备多机支持，参数“-peer-addr”指定与其它节点通讯的地址；参数“-addr”指定服务监听地址；参数“-data-dir”为指定数据存储目录。

由于etcd是通过REST-API方式进行交互，常见操作如下：

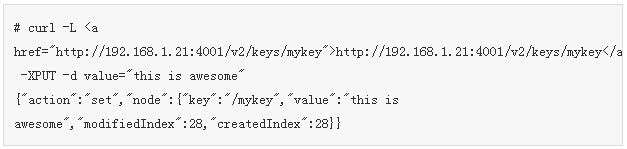

1) 设置(set) key操作

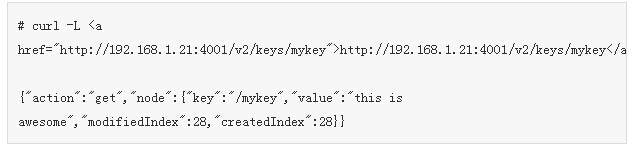

2) 获取(get) key信息

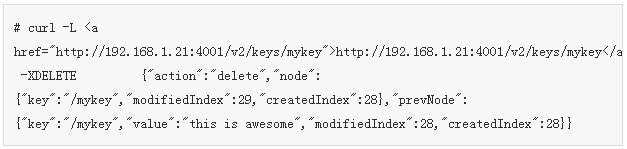

3) 删除key信息

更多操作API见https://github.com/coreos/etcd/blob/master/Documentation/api.md。

2.2 Confd+Haproxy配置

由于Haproxy的配置文件是由Confd组件生成，要求Confd务必要与haproxy安装在同一台主机上，Confd的配置有两种，一种为Confd资源配置文件，默认路径为“/etc/confd/conf.d”目录，另一种为配置模板文件，默认路径为“/etc/confd/templates”。具体配置如下：

创建配置文件目录

（1）配置资源文件

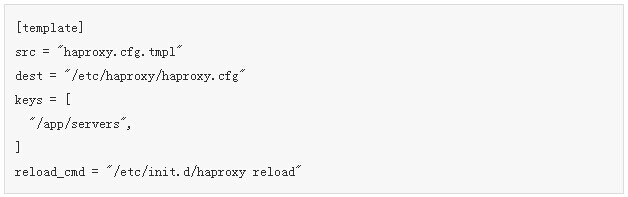

详细见以下配置文件，其中“src”为指定模板文件名称（默认到路径/etc/confd/templates中查找）；“dest”指定生成的Haproxy配置文件路径；“keys”指定关联Etcd中key的URI列表；“reload_cmd”指定服务重载的命令，本例中配置成haproxy的reload命令。

【/etc/confd/conf.d/ haproxy.toml】

（2）配置模板文件

Confd模板引擎采用了Go语言的文本模板，更多见http://golang.org/pkg/text/template/，具备简单的逻辑语法，包括循环体、处理函数等，本示例的模板文件如下，通过range循环输出Key及Value信息。

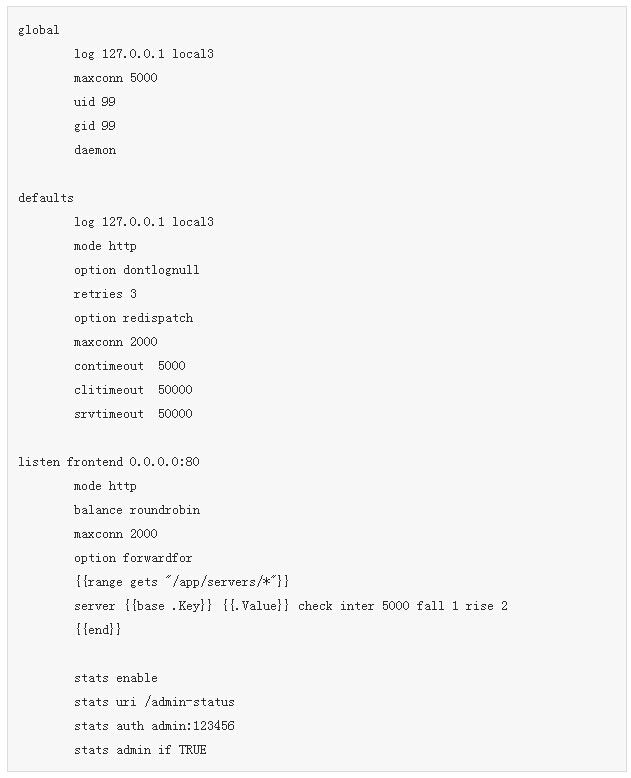

【/etc/confd/templates/haproxy.cfg.tmpl】

（3）模板引擎说明

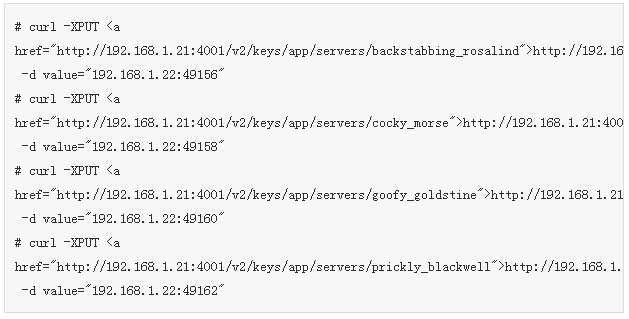

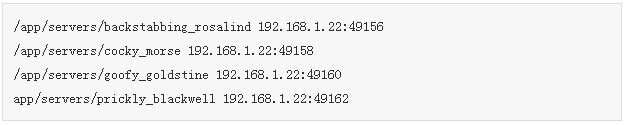

本小节详细说明Confd模板引擎基础语法与示例，下面为示例用到的KEY信息。

1、base

作为path.Base函数的别名，获取路径最后一段。

server {{base .Key}} {{.Value}} check

2、get

返回一对匹配的KV，找不到则返回错误。

key: {{.Key}}

value: {{.Value}}

3、gets

4、getv

返回一个匹配key的字符串型Value，找不到则返回错误。

5、getvs

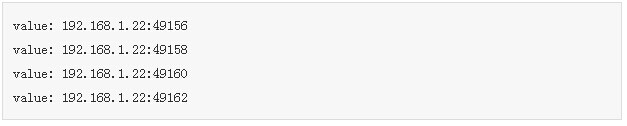

返回所有匹配key的字符串型Value，找不到则返回错误。

value: {{.}}

6、split

对输入的字符串做split处理，即将字符串按指定分隔符拆分成数组。

host: {{index $url 0}} <

port: {{index $url 1}}

7、ls

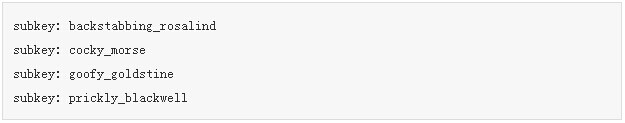

返回所有的字符串型子key，找不到则返回错误。

subkey: {{.}}

8、lsdir

返回所有的字符串型子目录，找不到则返回一个空列表。

subdir: {{.}}

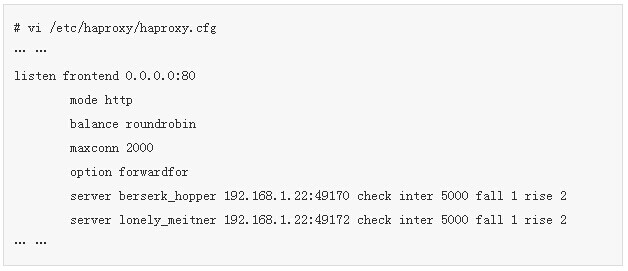

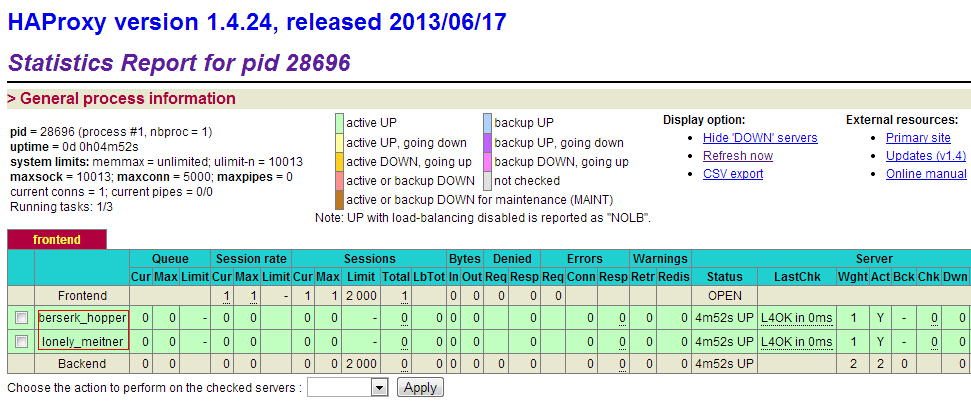

（4）启动confd及haproxy服务

下面为启动Confd服务命令行，参数“interval”为指定探测etcd的频率，单位为秒，参数“-node”为指定etcd监听服务主地址，以便获取容器信息。

3、容器配置

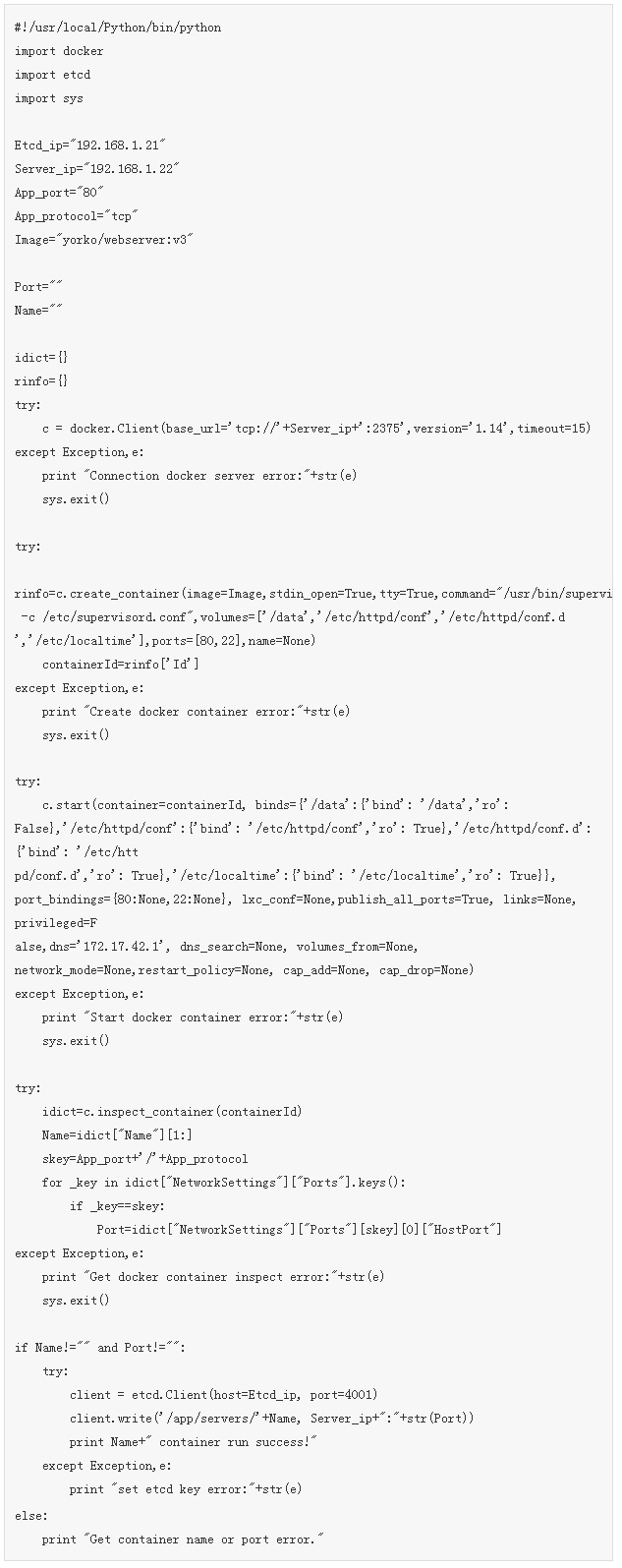

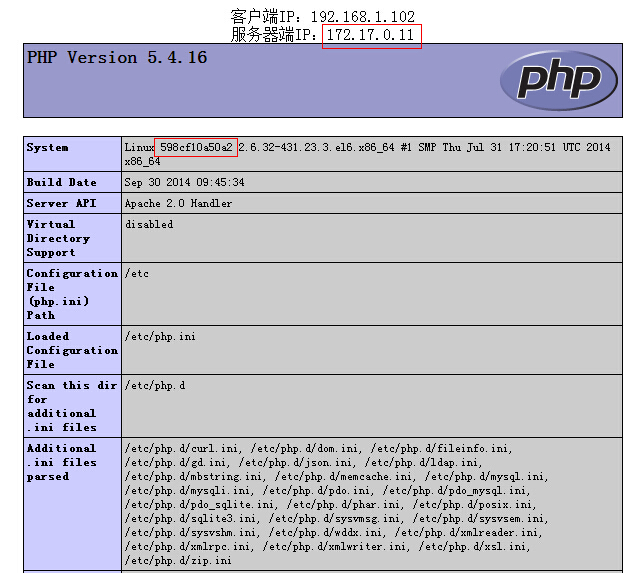

前面HECD架构说明内容，有讲到容器的操作会即时注册到etcd组件中，是通过curl命令进行REST-API方式提交的，下面详细介绍通过SHELL及Python-api两种方式的实现方法，支持容器启动、停止的联动。

3.1、SHELL实现方法

实现的原理是通过获取“Docker run ***”命令输出的Container ID，通过“docker inspect Container ID”得到详细的容器信息，分析出容器服务映射的外部端口及容器名称，将以“/app/servers/容器名称”作为Key，“主宿机: 映射端口”作为Value注册到etcd中。其中Key信息前缀(/app/servers)与“/etc/confd/conf.d/haproxy.toml”中的keys参数是保持一致的。

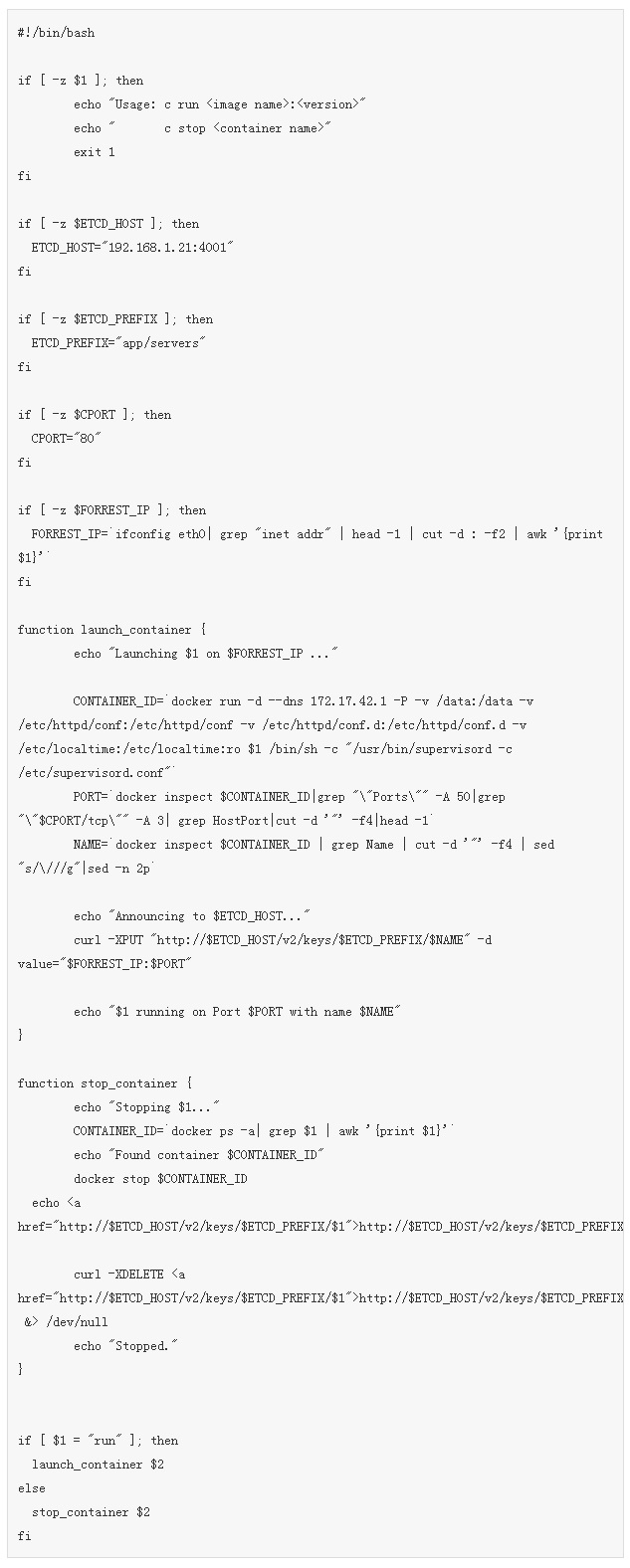

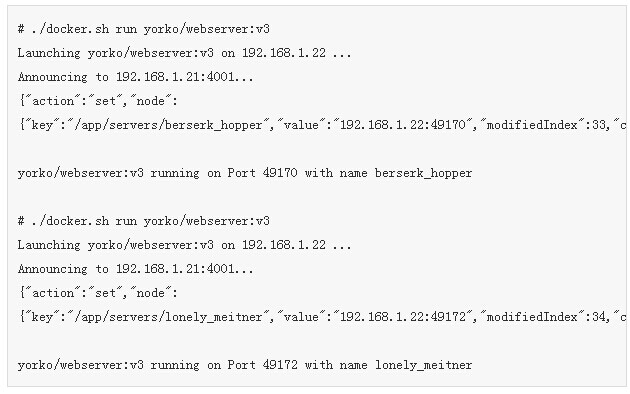

【docker.sh】
