微服务拆分治理最佳实践

作者:京东零售 徐强 黄威 张均杰
  582  次浏览      19 次
 2023-2-28

编辑推荐:
本文主要介绍了微服务拆分治理最佳实践相关知识。希望对您的学习有所帮助。
本文来自于博客园T,由Linda编辑、推荐。

背景

部门中维护了一个老系统,功能都耦合在一个单体应用中(300+接口),表也放在同一个库中(200+表),导致系统存在很多风险和缺陷。经常出现问题:如数据库的单点、性能问题,应用的扩展受限,复杂性高等问题。

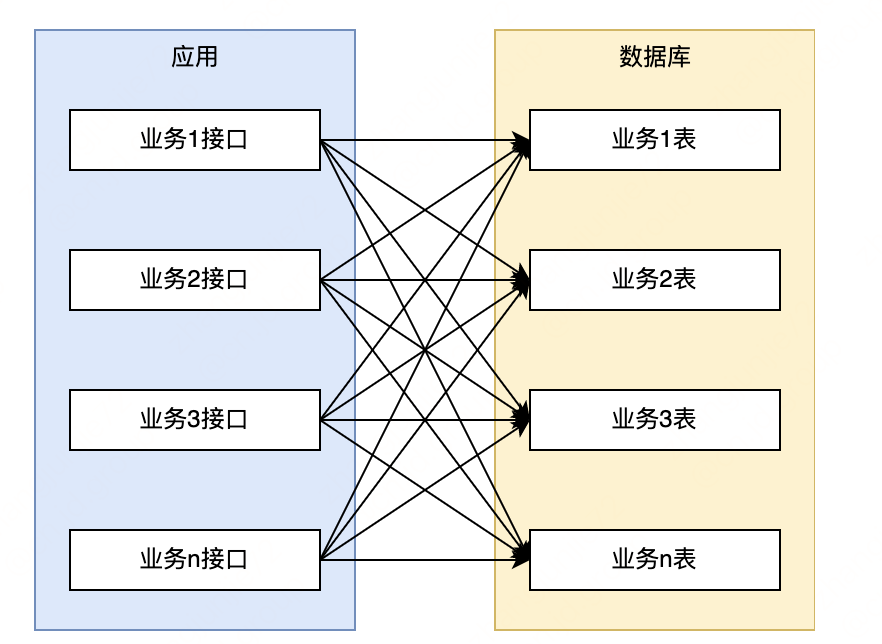

从下图可见。各业务相互耦合无明确边界,调用阿关系错综复杂。

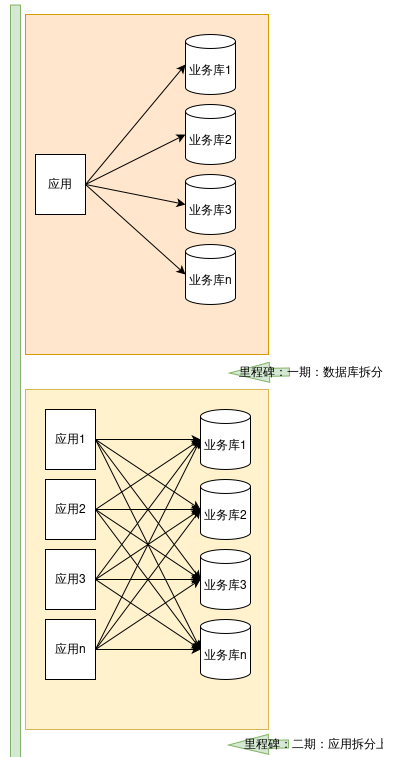

随着业务快速发展,各种问题越来越明显,急需对系统进行微服务改造优化。经过思考,整体改造将分为三个阶段进行:

数据库拆分:数据库按照业务垂直拆分。

应用拆分:应用按照业务垂直拆分。

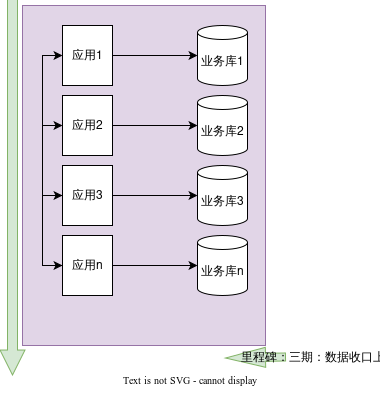

数据访问权限收口:数据权限按照各自业务领域,归属到各自的应用,应用与数据库一对一,禁止交叉访问。

数据库拆分

单体数据库的痛点:未进行业务隔离,一个慢SQL易导致系统整体出现问题;吞吐量高,读写压力大,性能下降;

数据库改造

根据业务划分,我们计划将数据库拆分为9个业务库。数据同步方式采用主从复制的方式,并且通过binlog过滤将对应的表和数据同步到对应的新数据库中。

代码改造方案

如果一个接口中操作了多张表,之前这些表属于同一个库,数据库拆分后可能会分属于不同的库。所以需要针对代码进行相应的改造。

目前存在问题的位置:

数据源选择:系统之前是支持多数据源切换的,在service上添加注解来选择数据源。数据库拆分后出现的情况是同一个service中操作的多个mapper从属于不同的库。

事务:事务注解目前是存在于service上的,并且事务会缓存数据库链接,一个事务内不支持同时操作多个数据库。

改造点梳理:

同时写入多个库,且是同一事务的接口6个:需改造数据源,需改造事务,需要关注分布式事务;

同时写入多个库,且不是同一事务的接口50+:需改造数据源,需改造事务,无需关注分布式事务;

同时读取多个库 或 读取一个库写入另一个库的接口200+:需改造数据源,但无需关注事务;

涉及多个库的表的联合查询8个:需进行代码逻辑改造

梳理方式:

采用部门中的切面工具,抓取入口和表的调用关系(可识别表的读/写操作),找到一个接口中操作了多个表,并且多个表分属于不同业务库的情况;

分布式事务:

进行应用拆分和数据收口之后,是不存在分布式事务的问题的,因为操作第二个库会调用对应系统的RPC接口进行操作。所以本次不会正式支持分布式事务,而是采用代码逻辑保证一致性的方式来解决;

方案一

将service中分别操作多个库的mapper,抽取成多个Service。分别添加切换数据源注解和事务注解。

问题:改动位置多,涉及改动的每个方法都需要梳理历史业务;service存在很多嵌套调用的情况,有时难以理清逻辑;修改200+位置改动工作量大,风险高;

方案二

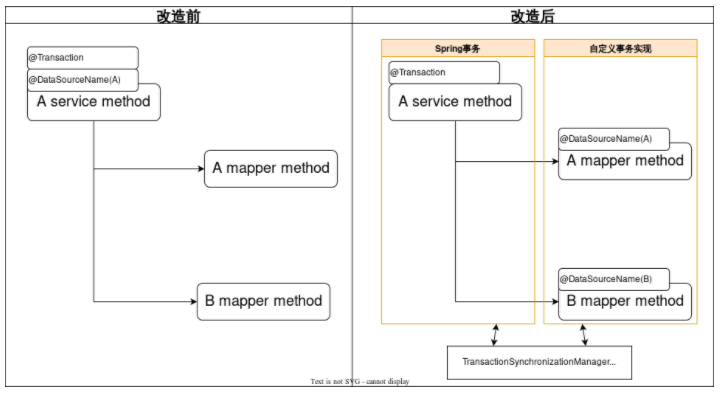

如图所示,方案二将数据源注解移动到Mapper上,并使用自定义的事务实现来处理事务。

将多数据源注解放到Mapper上的好处是,不需要梳理代码逻辑,只需要在Mapper上添加对应数据源名称即可。但是这样又有新的问题出现,

问题1:如上图,事务的是配置在Service层,当事务开启时,数据源的连接并没有获取到,因为真正的数据源配置在Mapper上。所以会报错,这个错误可以通过多数据源组件的默认数据源功能解决。

问题2:mybatis的事务实现会缓存数据库链接。当第一次缓存了数据库链接后,后续配置在mapper上的数据源注解并不会重新获取数据库链接,而是直接使用缓存起来的数据库链接。如果后续的mapper要操作其余数据库,会出现找不到表的情况。鉴于以上问题,我们开发了一个自定义的事务实现类,用来解决这个问题。

下面将对方案中出现的两个组件进行简要说明原理。

多数据源组件

多数据源组件是单个应用连接多个数据源时使用的工具,其核心原理是通过配置文件将数据库链接在程序启动时初始化好,在执行到存在注解的方法时,通过切面获取当前的数据源名称来切换数据源,当一次调用涉及多个数据源时,会利用栈的特性解决数据源嵌套的问题。

/**
 * 切面方法
 */
public Object switchDataSourceAroundAdvice
(ProceedingJoinPoint pjp) throws Throwable { //获取数据源的名字 String dsName = getDataSourceName(pjp); boolean dataSourceSwitched = false; if (StringUtils.isNotEmpty(dsName) && !StringUtils.equals
(dsName, StackRoutingDataSource.
getCurrentTargetKey())) { // 见下一段代码 StackRoutingDataSource.
setTargetDs(dsName); dataSourceSwitched = true; } try { // 执行切面方法 return pjp.proceed(); } catch (Throwable e) { throw e; } finally { if (dataSourceSwitched) { StackRoutingDataSource.clear(); } } }



public static void setTargetDs
(String dbName)
{ if (dbName == null) { throw new NullPointerException(); } if (contextHolder.get()
== null) { contextHolder.set
(new Stack<String>()); } contextHolder.get()
.push(dbName); log.debug("set current
datasource is "
+ dbName); }



StackRoutingDataSource继承 AbstractRoutingDataSource类,AbstractRoutingDataSource是spring-jdbc包提供的一个了AbstractDataSource的抽象类,它实现了DataSource接口的用于获取数据库链接的方法。

自定义事务实现

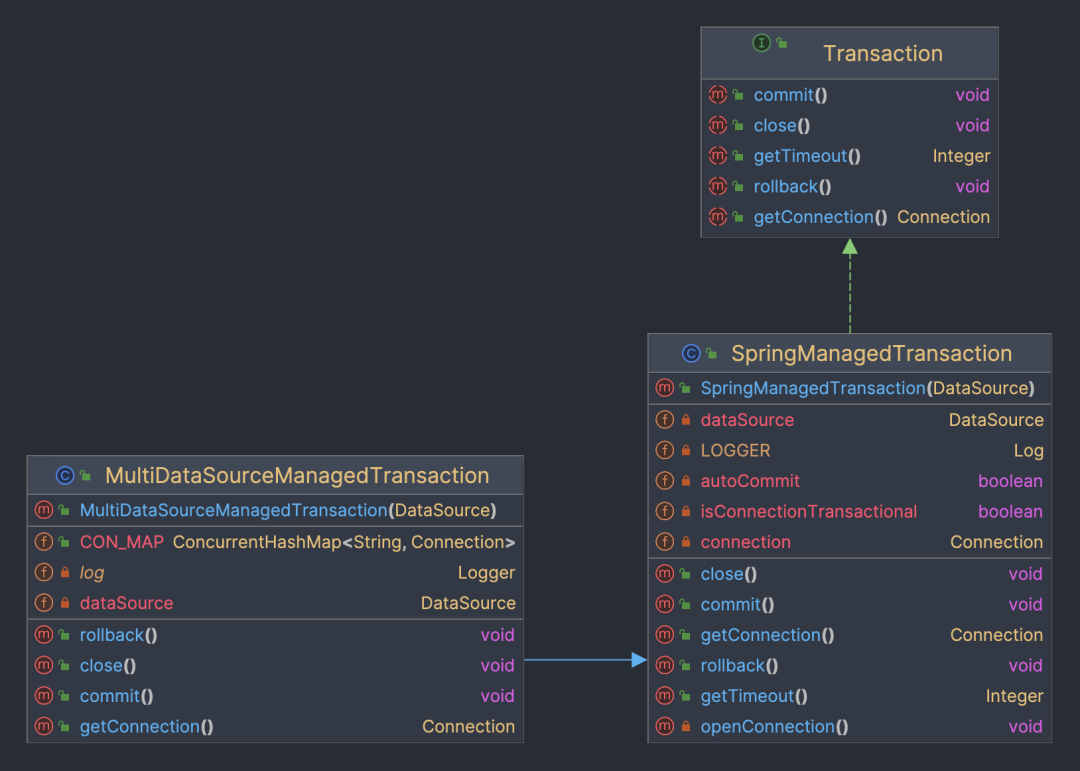

从方案二的图中可以看到默认的事务实现使用的是mybatis的SpringManagedTransaction。

如上图,Transaction和SpringManagedTransaction都是mybatis提供的类,他提供了接口供SqlSession使用,处理事务操作。

通过下边的一段代码可以看到,事务对象中存在connection变量,首次获得数据库链接后,后续当前事务内的所有数据库操作都不会重新获取数据库链接,而是会使用现有的数据库链接,从而无法支持跨库操作。


public class SpringManage
dTransaction
implements Transaction { private static final
Log
LOGGER = LogFactory.getLog
(SpringManagedTransaction.class); private final DataSource dataSource; private Connection connection; private boolean
isConnectionTransactional; private boolean autoCommit; public SpringManagedTransaction
(DataSource dataSource) { notNull(dataSource,
"No DataSource specified"
); this.dataSource = dataSource; } // 下略 }





MultiDataSourceManagedTransaction是我们自定义的事务实现,继承自SpringManagedTransaction类,并在内部支持维护多个数据库链接。每次执行数据库操作时,会根据数据源名称判断,如果当前数据源没有缓存的链接则重新获取链接。这样,service上的事务注解其实控制了多个单库事务,且作用域范围相同,一起进行提交或回滚。

代码如下:

public class MultiDataSourc
eManagedTransaction
extends
SpringManagedTransaction { private DataSource dataSource; public ConcurrentHashMap<String,
Connection> CON_MAP = new
ConcurrentHashMap
<>(); public MultiDataSourceManaged
Transaction
(DataSource dataSource) { super(dataSource); this.dataSource = dataSource; } @Override public Connection getConnection
() throws SQLException { Method getCurrentTargetKey; String dataSourceKey; try { getCurrentTargetKey
= dataSource.getClass().get
DeclaredMethod
("getCurrentTargetKey"); getCurrentTargetKey.
setAccessible(true); dataSourceKey = (String)
getCurrentTargetKey.invoke(dataSource); } catch (Exception e) { log.error("MultiDataSource
ManagedTransaction invoke
getCurrentTargetKey 异常"
, e); return null; } if (CON_MAP.get
(dataSourceKey) == null) { Connection connection
= dataSource.getConnection(); if (!Transaction
SynchronizationManager
.isActual
TransactionActive
()) { connection.setAutoCommit(true); } else { connection.setAutoCommit(false); } CON_MAP.put(dataSourceKey,
connection); return connection; } return CON_MAP.get(dataSourceKey); } @Override public void commit() throws
SQLException { if (CON_MAP == null ||
CON_MAP.size() == 0) { return; } Set<Map.Entry<String,
Connection>> entries = CON_MAP.
entrySet(); for (Map.Entry<String,
Connection> entry : entries) { Connection value =
entry.getValue(); if (!value.isClosed()
&& !value.getAutoCommit()) { value.commit(); } } } @Override public void rollback() throws
SQLException { if (CON_MAP == null ||
CON_MAP.size() == 0) { return; } Set<Map.Entry<String,
Connection>> entries = CON_MAP.
entrySet(); for (Map.Entry<String,
Connection> entry : entries) { Connection value =
entry.getValue(); if (value == null) { continue; } if (!value.isClosed()
&& !value.getAutoCommit()) { entry.getValue().rollback(); } } } @Override public void close()
throws SQLException { if (CON_MAP == null ||
CON_MAP.size() == 0) { return; } Set<Map.Entry<String
, Connection>> entries = CON_MAP
.entrySet(); for (Map.Entry<
String
, Connection> entry : entries) { DataSourceUtils.
releaseConnection
(entry.
getValue(), this.dataSource); } CON_MAP.clear(); } }



注:上面并不是分布式事务。在数据收口之前,它只存在于同一个JVM中。如果项目允许,可以考虑使用Atomikos和Mybatis整合的方案。

数据安全性

本次进行了很多代码改造,如何保证数据安全,保证数据不丢失,我们的机制如下,分为三种情况进行讨论:

跨库事务:6处,采用了代码保证一致性的改造方式;上线前经过重点测试,保证逻辑无问题;

单库事务:依赖于自定义事务实现,针对自定义事务实现这一个类进行充分测试即可,测试范围小,安全性有保障;

其余单表操作:相关修改是在mapper上添加了数据源切换注解,改动位置几百处,几乎是无脑改动,但也存在遗漏或错改的可能;测试同学可以覆盖到核心业务流程,但边缘业务可能会遗漏;我们添加了线上监测机制,当出现找不到表的错误时(说明数据源切换注解添加错误),记录当前执行sql并报警,我们进行逻辑修复与数据处理。

综上,通过对三种情况的处理来保证数据的安全性。

应用拆分

系统接近单体架构,存在以下风险:

系统性风险:一个组件缺陷会导致整个进程崩溃,如内存泄漏、死锁。

复杂性高:系统代码繁多,每次修改代码都心惊胆战,任何一个bug都可能导致整个系统崩溃,不敢优化代码导致代码可读性也越来越差。

测试环境冲突,测试效率低:业务都耦合在一个系统,只要有需求就会出现环境抢占,需要额外拉分支合并代码。

拆分方案

与数据库拆分相同,系统拆分也是根据业务划分拆成9个新系统。

方案一:搭建空的新系统,然后将老系统的相关代码挪到新系统。

优点:一步到位。

缺点:需要主观挑选代码,然后挪到新系统,可视为做了全量业务逻辑的变动,需要全量测试,风险高,周期长。

方案二:从老系统原样复制出9个新系统,然后直接上线,通过流量路由将老系统流量转发到新系统,后续再对新系统的冗余代码做删减。

优点:拆分速度快, 首次上线前无业务逻辑改动,风险低;后续删减代码时依据接口调用量情况来判定,也可视为无业务逻辑的改动,风险较低,并且各系统可各自进行,无需整体排期, 较为灵活。

缺点:分为了两步,拆分上线和删减代码

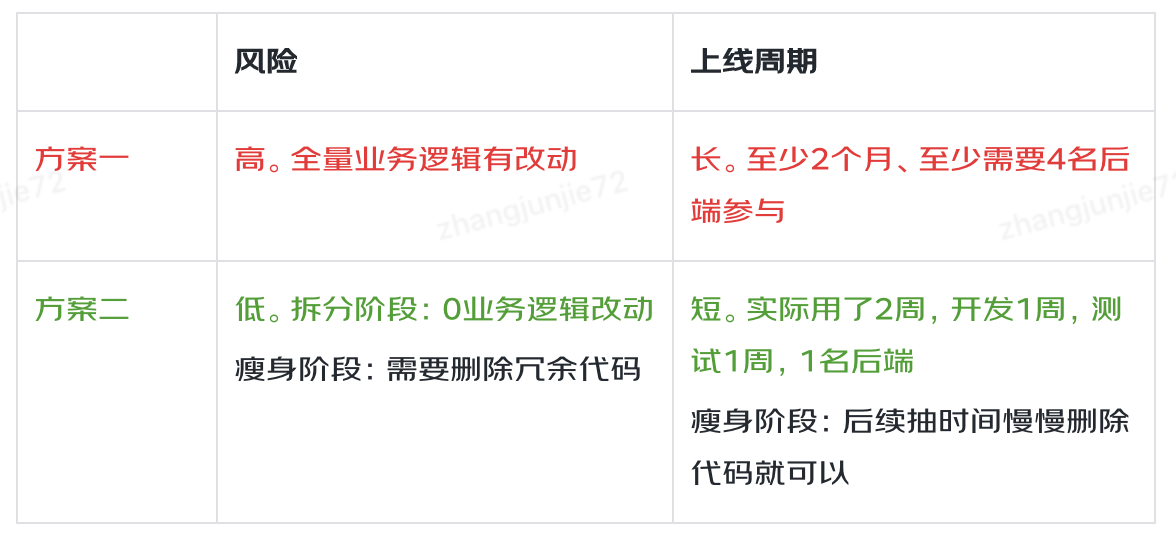

拆分方案对比

我们在考虑拆分风险和拆分效率后,最终选择了方案二。

方案二原理

拆分实践

1、搭建新系统

直接复制老系统代码,修改系统名称,部署即可

2、流量路由

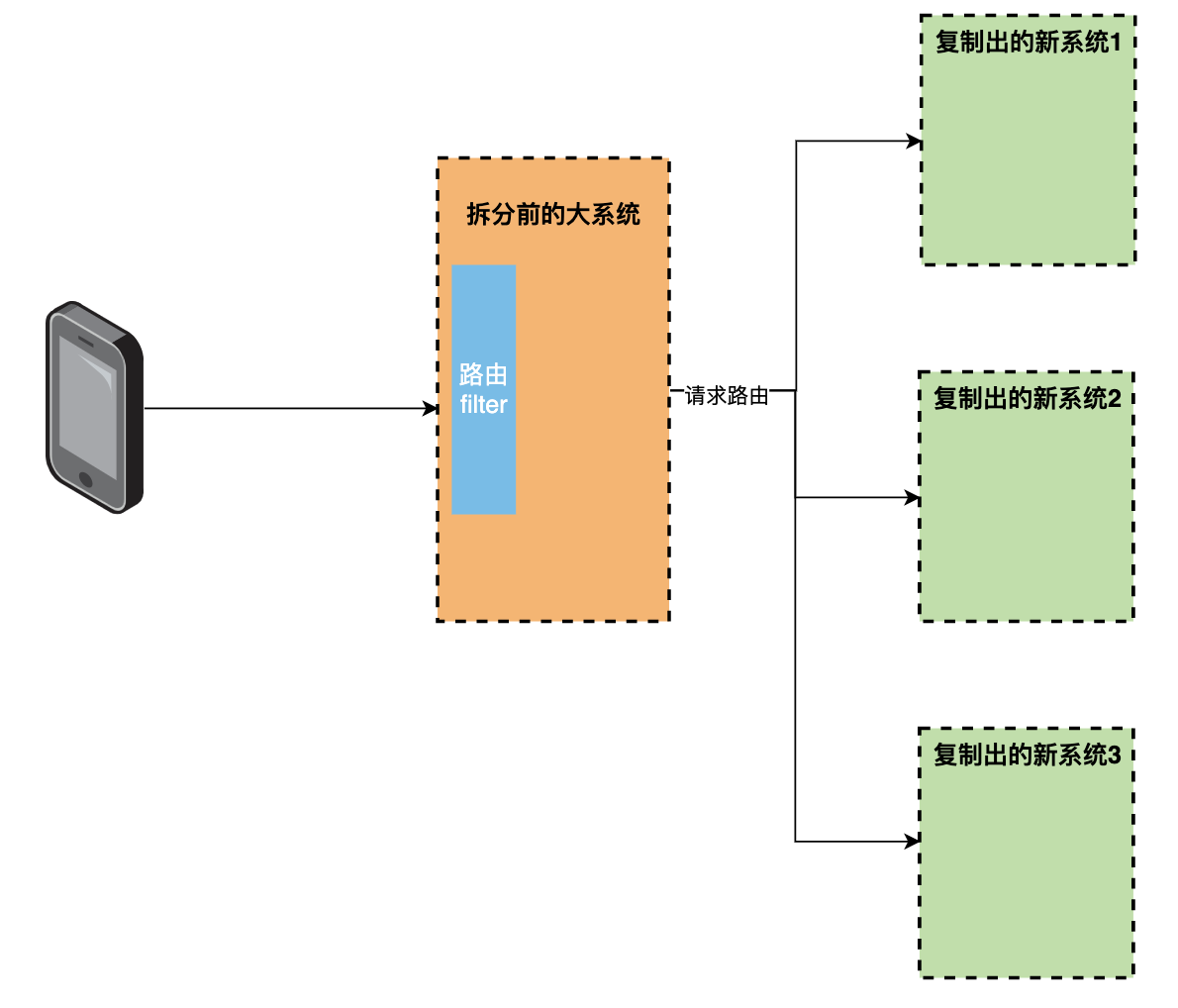

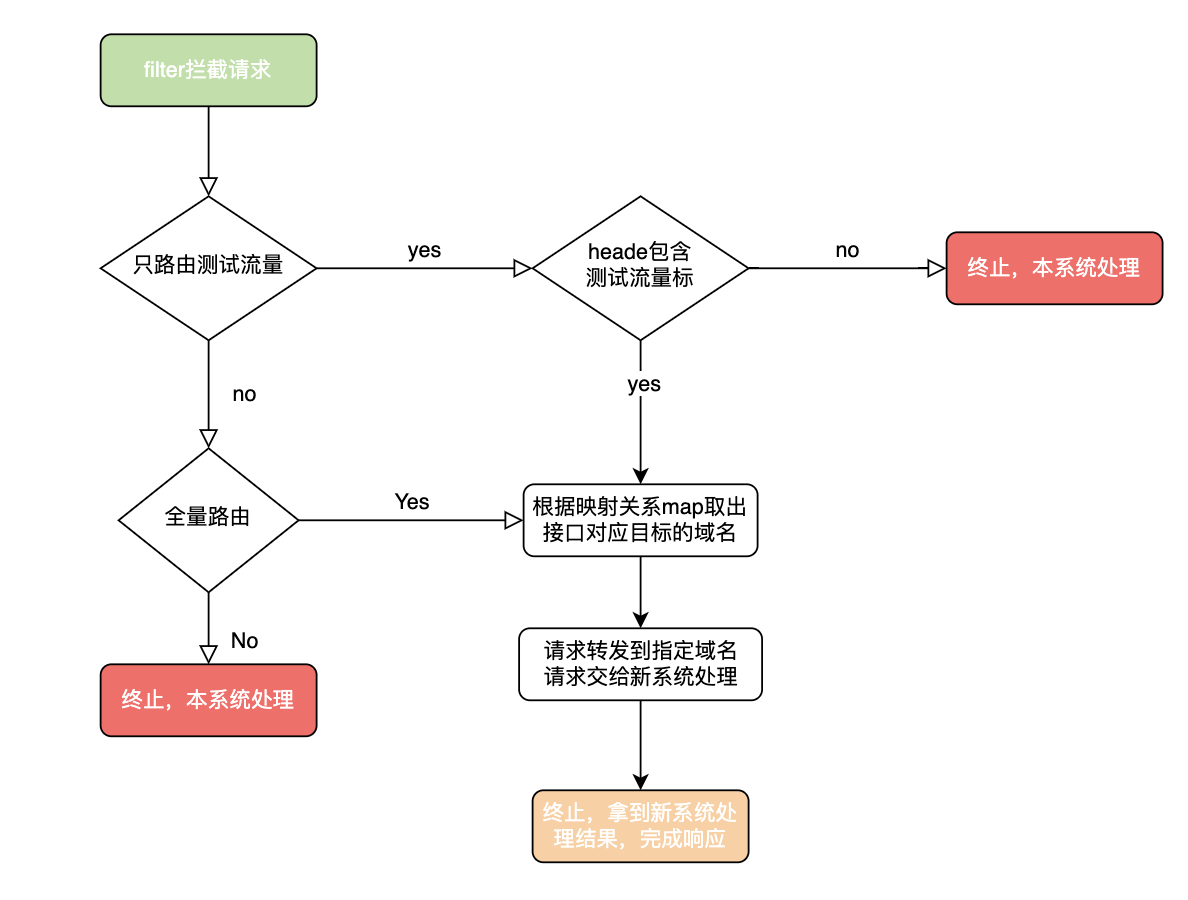

路由器是拆分的核心,负责分发流量到新系统,同时需要支持识别测试流量,让测试同学可以提前在线上测试新系统。我们这边用filter来作为路由器的,源码见下方。

@Override
public void doFilter(ServletRequest
request, ServletResponse response,
FilterChain filterChain) throws
ServletException, IOException { HttpServletRequest
servletRequest =
(HttpServletRequest) request; HttpServletResponse
servletResponse =
(HttpServletResponse) response; // 路由开关(0-不路由,
1-根据指定请求头路由, 2-全量路由)
final int systemRouteSwitch
= configUtils.getInteger
("system_route_switch", 1); if (systemRouteSwitch == 0) { filterChain.doFilter
(request, response); return; } // 只路由测试流量 if (systemRouteSwitch == 1) { // 检查请求头是否包含
测试流量标识 包含才进行路由
String systemRoute
= ((HttpServletRequest)
request).getHeader("systemRoute"); if (systemRoute == null
|| !systemRoute.equals("1")) {
filterChain.doFilter(request, response); return; } } String systemRouteMapJsonStr
= configUtils.getString("route.map", ""); Map<String, String> map
= JSONObject.parseObject
(systemRouteMapJsonStr, Map.class); String rootUrl = map.get
(servletRequest.getRequestURI()); if (StringUtils.isEmpty(rootUrl)) { log.error("路由失败,本地服
务内部处理。原因:请求地址映射
不到对应系统, uri : {}"
, servletRequest.
getRequestURI()); filterChain.doFilter
(request, response); return; } String targetURL = rootUrl +
servletRequest.getRequestURI(); if (servletRequest.
getQueryString() != null) { targetURL = targetURL +
"?" + servletRequest.getQueryString(); } RequestEntity<byte[]>
requestEntity = null; try { log.info("路由开始
targetURL
= {}"
, targetURL); requestEntity =
createRequestEntity
(servletRequest,
targetURL); ResponseEntity responseEntity =
restTemplate.exchange(requestEntity,
byte[].class); if (requestEntity != null
&& requestEntity.getBody() !=
null
&& requestEntity.getBody()
.length > 0) { log.info("路由完成
-请求信息: requestEntity = {},
body = {}"
, requestEntity.toString()
, new String(requestEntity.getBody())); } else { log.info("路由完成-请求信息:
requestEntity = {}"
, requestEntity
!= null ? requestEntity.toString() : targetURL); } HttpHeaders headers =
responseEntity.getHeaders(); String resp = null; if (responseEntity.getBody
() != null && headers != null &&
headers.get("Content-Encoding") !=
null && headers.get("Content-Encoding"
).contains("gzip")) { byte[] bytes = new byte[30 * 1024]; int len = new GZIPInputStream
(new ByteArrayInputStream((byte[])
responseEntity.getBody())).read(bytes,
0, bytes.length); resp = new String(bytes,
0, len); } log.info("路由完成-响应信息:
targetURL = {}, headers = {}, resp =
{}"
, targetURL, JSON.toJSONString
(headers), resp); if (headers != null
&& headers.containsKey("Location"
) && CollectionUtils.isNotEmpty
(headers.get("Location"))) { log.info("路由完成-
需要重定向到 {}"
, headers.get
("Location").get(0)); ((HttpServletResponse)
response).sendRedirect(headers.
get("Location").get(0)); } addResponseHeaders
(servletRequest, servletResponse,
responseEntity); writeResponse(servletResponse,
responseEntity); } catch (Exception e) { if (requestEntity !=
null && requestEntity.getBody()
!= null && requestEntity.getBody
().length > 0) { log.error("路由异常-
请求信息: requestEntity = {},
body = {}"
, requestEntity.toString(),
new String(requestEntity.getBody()), e); } else { log.error("路由异常-
请求信息: requestEntity = {}"
,
requestEntity != null ?
requestEntity.toString()
: targetURL, e); } response.set
CharacterEncoding("UTF-8"); ((HttpServletResponse)
response).addHeader("Content-Type"
, "application/json"); response.getWriter().write
(JSON.toJSONString(ApiResponse.failed("9999",
"网络繁忙哦~,请您稍后重试"
))); } }



3、接口抓取&归类

路由filter是根据接口路径将请求分发到各个新系统的,所以需要抓取一份接口和新系统的映射关系。

我们这边自定义了一个注解@TargetSystem,用注解标识接口应该路由到的目标系统域名,

@TargetSystem(value =
"http://order.demo.com") @GetMapping("/order/info") public ApiResponse
orderInfo(String orderId) { return ApiResponse.success(); }

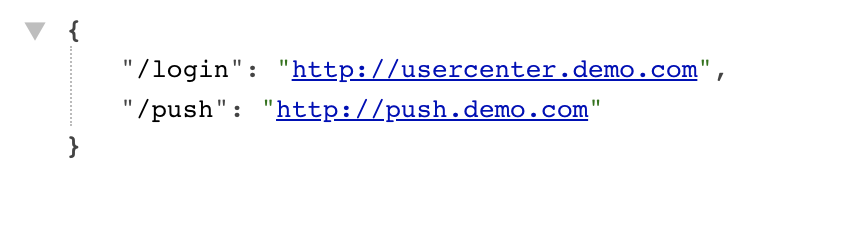

然后遍历获取所有controller根据接口地址和注解生成路由映射关系map

    /**
     * 生成路由映射关系MAP
     * key:接口地址 ,value:
路由到目标新系统的域名 */
public Map<String, String>
generateRouteMap() { Map<RequestMappingInfo,
HandlerMethod> handlerMethods
= requestMappingHandlerMapping.
getHandlerMethods(); Set<Map.Entry
<RequestMappingInfo, HandlerMethod
>> entries =
handlerMethods.entrySet(); Map<String, String> map =
new HashMap<>(); for (Map.Entry
<RequestMappingInfo,
HandlerMethod> entry : entries) { RequestMappingInfo
key = entry.getKey(); HandlerMethod
value = entry.getValue(); Class declaringClass
= value.getMethod()
.getDeclaringClass(); TargetSystem
targetSystem = (TargetSystem
) declaringClass.getAnnotation
(TargetSystem.class); String targetUrl
= targetSystem.value(); String s1
= key.getPatternsCondition
().toString(); String url =
s1.substring(1, s1.length() - 1); map.put(url, targetUrl); } return map; }

4、测试流量识别

测试可以用利用抓包工具charles,为每个请求都添加固定的请求头,也就是测试流量标识,路由器拦截请求后判断请求头内是否包含测试流量标,包含就路由到新系统,不包含就是线上流量留在老系统执行。

5、需求代码合并

执行系统拆分的过程中,还是有需求正在并行开发,并且需求代码是写在老系统的,系统拆分完成上线后,需要将这部分需求的代码合并到新系统,同时要保证git版本记录不能丢失,那应该怎么做呢?

我们利用了git可以添加多个多个远程仓库来解决需求合并的痛点,命令:git remote add origin 仓库地址,把新系统的git仓库地址添加为老系统git的远程仓库,老系统的git变动就可以同时push到所有新系统的仓库内,新系统pull下代码后进行合并。

6、上线风险

风险一:JOB在新老系统并行执行。新系统是复制的老系统,JOB也会复制过来,导致新老系统有相同的JOB,如果这时候上线新系统,新系统的JOB就会执行,老系统的JOB也一直在run,这样一个JOB就会执行2次。新系统刚上线还没经过测试验证,这时候执行JOB是有可能失败的。以上2种情况都会引起线上Bug,影响系统稳定性。

风险二:新系统提前消费MQ。和风险一一样,新系统监听和老系统一样的topic,如果新系统直接上线,消息是有可能被新系统消费的,新系统刚上线还没经过测试验证,消费消息有可能会出异常,造成消息丢失或其他问题,影响系统稳定性。

如何解决以上2个上线风险呢?

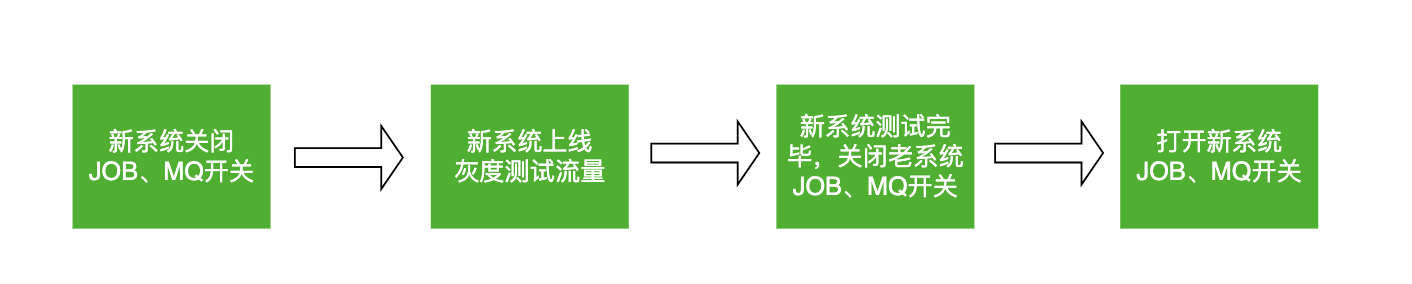

我们用“动态开关”解决了上述风险,为新老系统的JOB和MQ都加了开关,用开关控制JOB和MQ在新/老系统执行。上线后新系统的JOB和MQ都是关掉的,待QA测试通过后,把老系统的JOB和MQ关掉,把新系统的JOB和MQ打开就可以了。

系统瘦身

拆分的时候已经梳理出了一份“入口映射关系map”,每个新系统只需要保留自己系统负责的接口、JOB、MQ代码就可以了,除此之外都可以进行删除。

拆分带来的好处

系统架构更合理,可用性更高:即使某个服务挂了也不会导致整个系统崩溃

复杂性可控:每个系统都是单一职责,系统逻辑清晰

系统性能提升上限大:可以针对每个系统做优化,如加缓存

测试环境冲突的问题解决,不会因为多个系统需求并行而抢占环境

数据访问权限收口

问题介绍

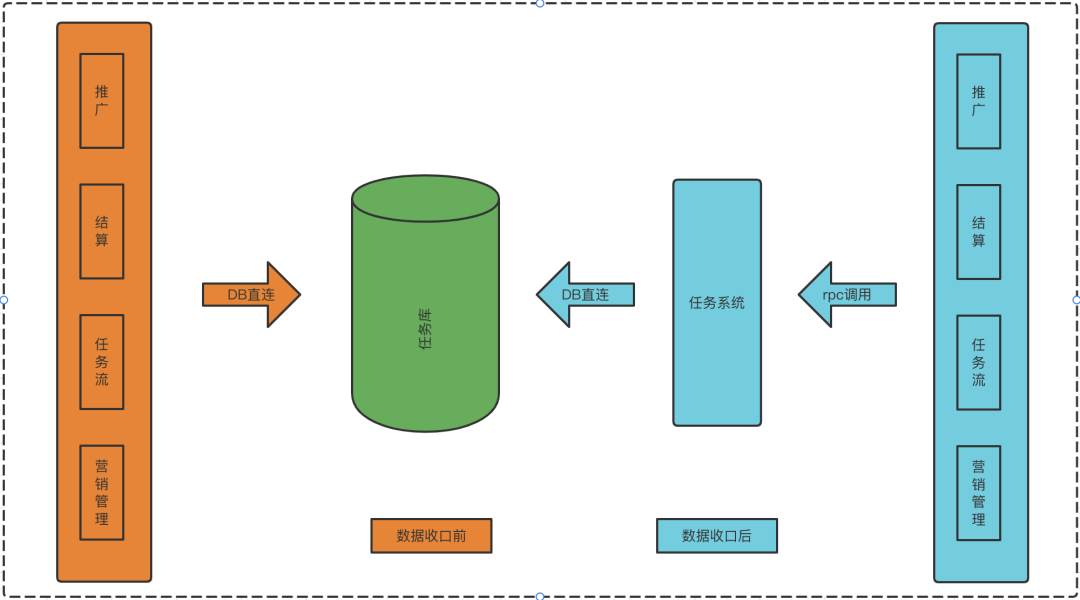

数据访问权限未收口:一个业务的数据库被其余业务应用直接访问,未通过rpc接口将数据访问权限收口到数据拥有方自己的应用。数据访问逻辑分散,存在业务耦合,阻碍后续迭代和优化。

问题产生的背景:之前是单体应用和单体数据库,未进行业务隔离。在进行数据库拆分和系统拆分时,为解决系统稳定性的问题需快速上线,所以未优化拆分后跨业务访问数据库的情况。本阶段是对数据库拆分和应用拆分的延伸和补充。

改造过程

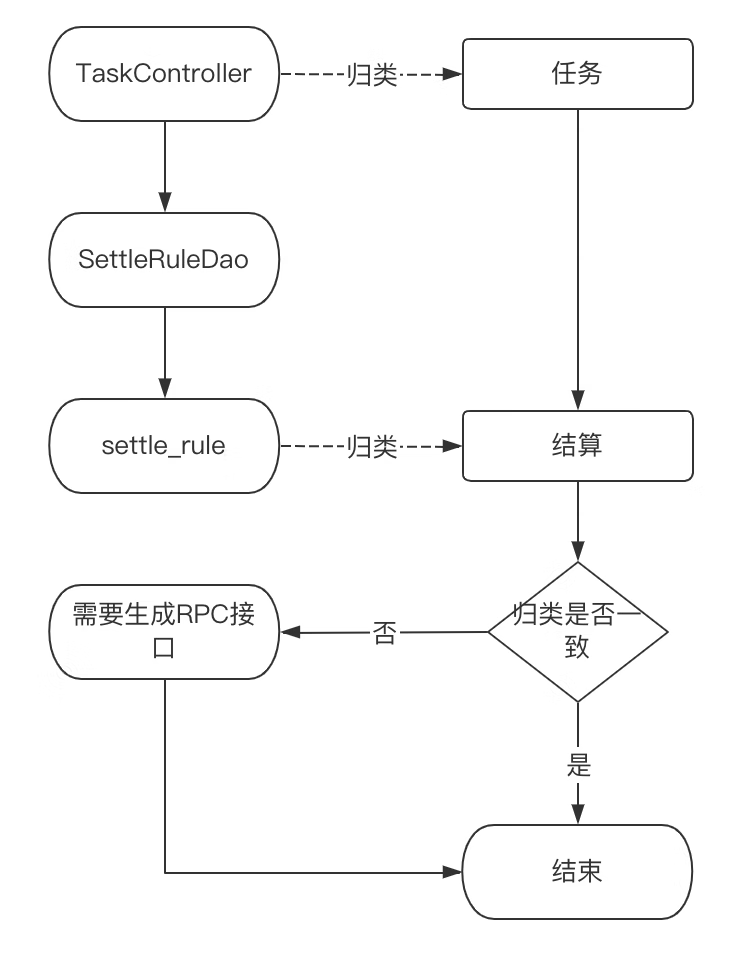

RPC接口统计(如图一)

进行比对,如程序入口归类和调用的业务DB归类不一致,则认为Dao方法需提供RPC接口

经统计,应用访问非本业务数据库的位置有260+。由于涉及位置多,人工改造成本高、效率较低,且有错改和漏掉的风险,我们采用了开发工具,用工具进行代码生成和批量修改的方式进行改造。

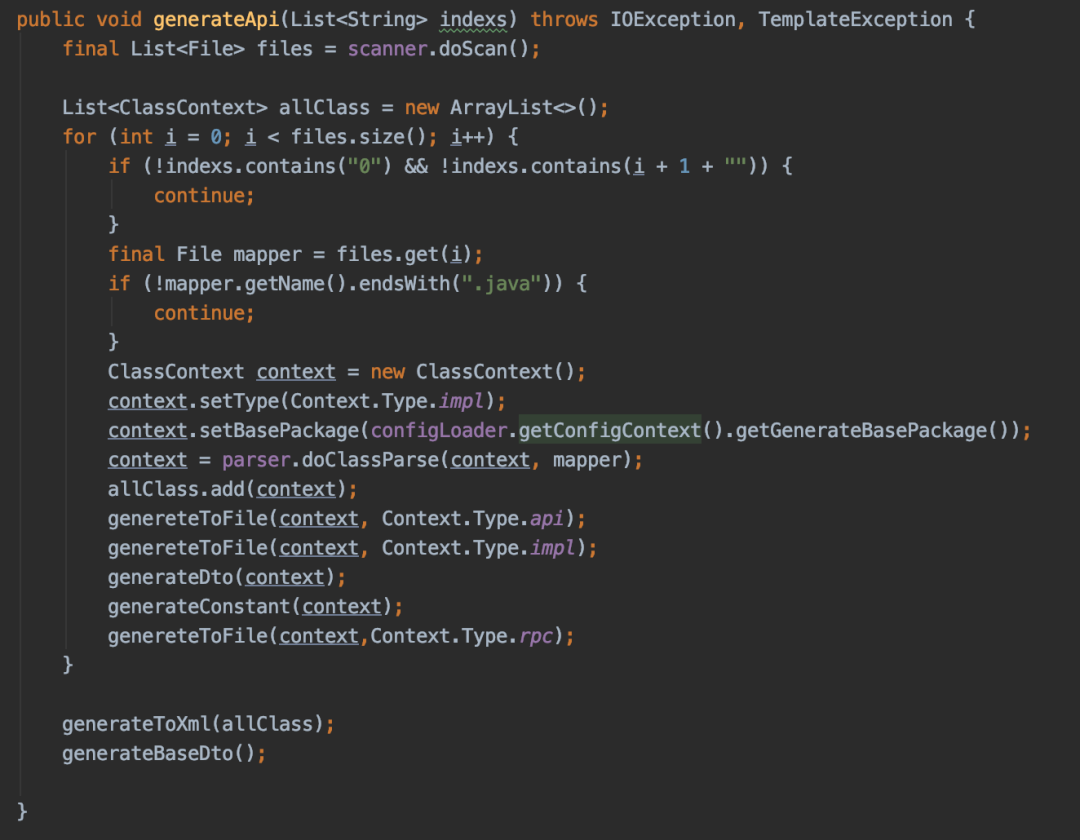

RPC接口生成(如图二)

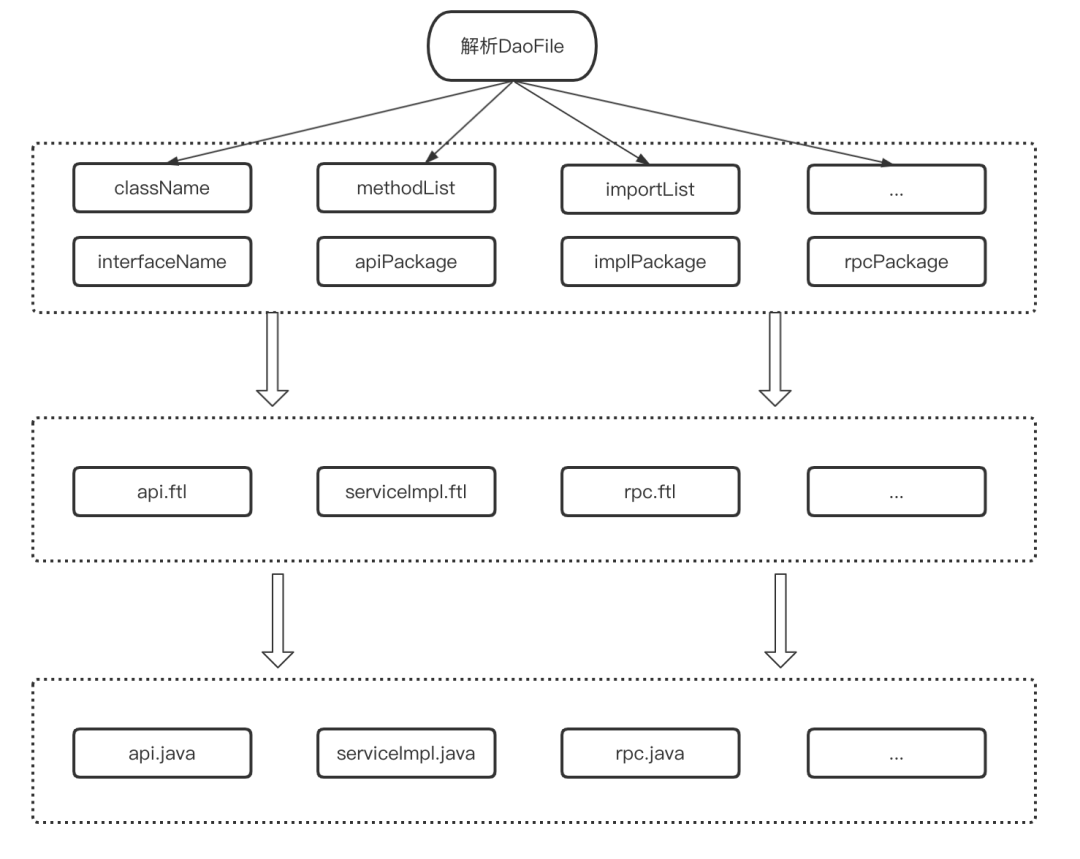

读取需要生成RPC接口的Dao文件,进行解析

获取文件名称,Dao方法列表,import导包列表等,放入ClassContext上下文

匹配api、rpc文件模板,从classContext内取值替换模板变量,通过package路径生成java文件到指定服务内

批量将服务内Dao名称后缀替换为Rpc服务名,减少人工改动风险,例:SettleRuleDao -> SettleRuleRpc

名词解释:

ftl:Freemarker模板的文件后缀名,FreeMarker是一个模版引擎,一个基于文本的模板输出工具。

interfaceName:用存放api文件名称

className:用于存放serviceImpl文件名称

methodList:用于存放方法列表,包含入参、出参、返回值等信息

importList:用于存放api和impl文件内其他引用实体的导包路径

apiPackage:用于存放生成的Api接口类包名

implPackage:用于存放生成的Api实现类包名

rpcPackage:用于存放生成的rpc调用类包名

灰度方案(如图三)

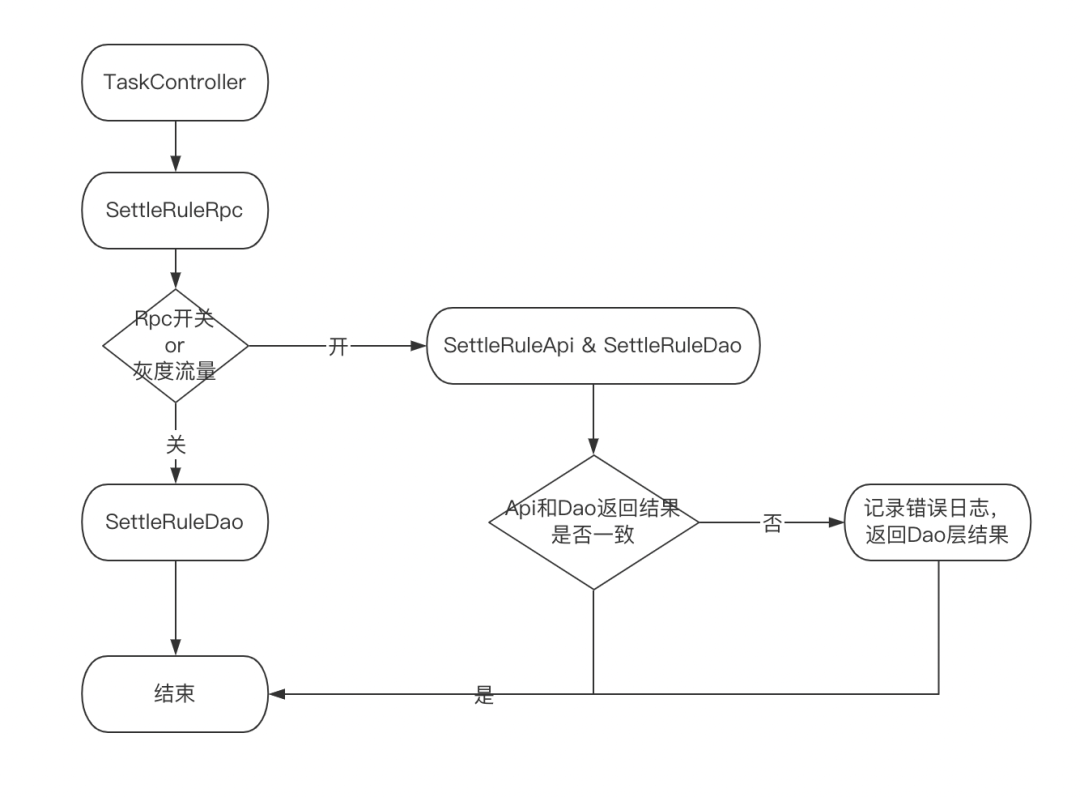

数据操作统一走RPC层处理,初期阶段RPC层兼顾RPC调用,也有之前的DAO调用,使用开关切换。

RPC层进行双读,进行Api层和Dao层返回结果的比对,前期优先返回Dao层结果,验证无问题后,在全量返回RPC的结果,清除其他业务数据库连接。

支持开关一键切换,按流量进行灰度,降低数据收口风险

收益

业务数据解耦,数据操作统一由各自垂直系统进行,入口统一

方便后续在接口粒度上增加缓存和降级处理

总结

以上,是我们对单体系统的改造过程,经过了三步优化、上线,将单体系统平滑过渡到了微服务结构。解决了数据库的单点问题、性能问题,应用业务得到了简化,更利于分工,迭代。并且可以针对各业务单独进行优化升级,扩容、缩容,提升了资源的利用率。




582 次浏览       19
相关文章

聊聊云原生和微服务架构
Serverless:微服务架构的终极模式
如何实现微服务架构下的分布式事务?
微服务下的数据架构设计
相关文档

微服务和云原生应用
微服务架构原理和设计方法
0到3000万用户微服务之旅
微服务在微信后台的架构实践
相关课程

微服务架构设计与实践
领域驱动+微服务架构设计
云计算、微服务与分布式架构
云平台与微服务架构设计

最新活动计划
MBSE(基于模型的系统工程)4-18[北京]
自然语言处理(NLP) 4-25[北京]
基于 UML 和EA进行分析设计 4-29[北京]
以用户为中心的软件界面设计 5-16[北京]
DoDAF规范、模型与实例 5-23[北京]
信息架构建模(基于UML+EA)5-29[北京]


最新文章
云原生架构概述
K8S高可用集群架构实现
容器云管理之K8S集群概述
k8s-整体概述和架构
十分钟学会用docker部署微服务
最新课程
云计算、微服务与分布式架构
企业私有云原理与构建
基于Kubernetes的DevOps实践
云平台架构与应用(阿里云)
Docker部署被测系统与自动化框架实践
更多...
成功案例
北京 云平台与微服务架构设计
通用公司GE Docker原理与实践培训
某军工研究单位 MDA(模型驱动架构)
知名消费金融公司 领域驱动设计
深圳某汽车企业 模型驱动的分析设计
更多...
