利用springboot+dubbo,构建分布式微服务,全程注解开发

作者:鸭血粉丝
  2708  次浏览      17
 2020-9-9


编辑推荐:
本文主要是介绍 Springboot 与 Dubbo 的框架整合以及开发实践,我们以一个用户选择商品下订单这个流程,将其拆分成3个业务服务。
本文来自于微信 Java极客技术,由火龙果软件Anna编辑、推荐。

随着互联网的发展,网站应用的规模不断扩大,常规的垂直应用架构已无法应对,分布式服务架构以及流动计算架构势在必行,亟需一个治理系统确保架构有条不紊的演进。

一、先来一张图

说起 Dubbo,相信大家都不会陌生!阿里巴巴公司开源的一个高性能优秀的服务框架,可以使得应用可通过高性能的 RPC 实现服务的输出和输入功能,同时可以和 Spring 框架无缝集成。

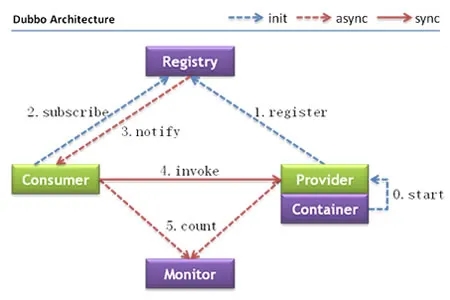

Dubbo 架构图

节点角色说明:

Provider:暴露服务的服务提供方

Consumer:调用远程服务的服务消费方

Registry:服务注册与发现的注册中心

Monitor:统计服务的调用次数和调用时间的监控中心

Container:服务运行容器

二、实现思路

今天,我们以一个用户选择商品下订单这个流程,将其拆分成3个业务服务:用户中心、商品中心、订单中心,使用 Springboot + Dubbo 来实现一个小 Demo!

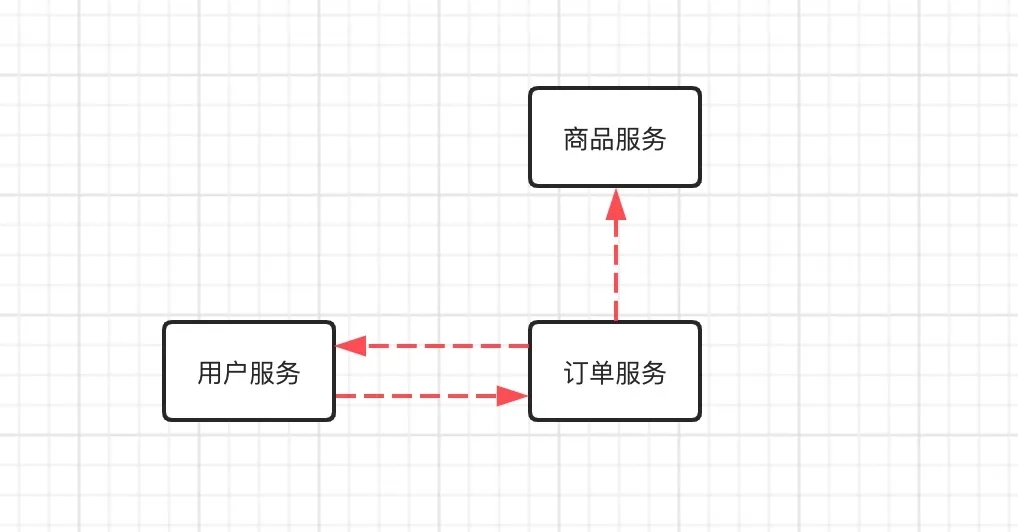

服务交互流程如下:

本文主要是介绍 Springboot 与 Dubbo 的框架整合以及开发实践,而真实的业务服务拆分是一个非常复杂的过程,比我们介绍的这个要复杂的多,上文提到的三个服务只是为了项目演示,不必过于纠结为什么要这样拆分!

好了,废话也不多说了,下面我们开撸!

1.在虚拟机创建 4 台 centos7,任意选择一台安装 zookeeper

2.构建微服务项目并编写代码

3.在 centos7 上部署微服务

4.远程服务调用测试

三、zookeeper安装

在使用 Dubbo 之前,我们需要一个注册中心,目前 Dubbo 可以选择的注册中心有 zookeeper、Nacos 等,一般建议使用 zookeeper!

首先在安装 Zookeeper 之前,需要安装并配置好 JDK,本机采用的是Oracle Java8 SE。

安装JDK(已经安装可以忽略)

yum -y install java-1.8.0-openjdk

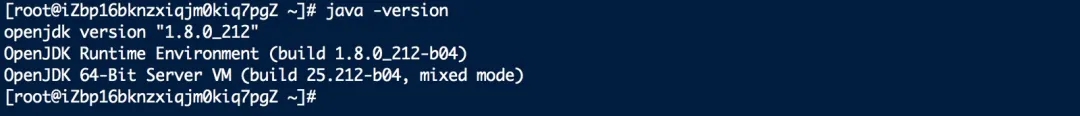

查看java安装情况

java -version

JDK安装完成之后,下载安装Zookeeper

#创建一个zookeeper文件夹
cd /usr
mkdir zookeeper
#下载zookeeper-3.4.14版本
wget http://mirrors.hust.edu.cn/ apache/zookeeper/zookeeper-3.4.14/zookeeper-3.4.14.tar.gz
#解压
tar -zxvf zookeeper-3.4.14.tar.gz

创建数据、日志目录


#创建数据和日志存放目录
cd /usr/zookeeper/
mkdir data
mkdir log
#把conf下的zoo_sample.cfg备份一份,然后重命名为zoo.cfg
cd conf/
cp zoo_sample.cfg zoo.cfg

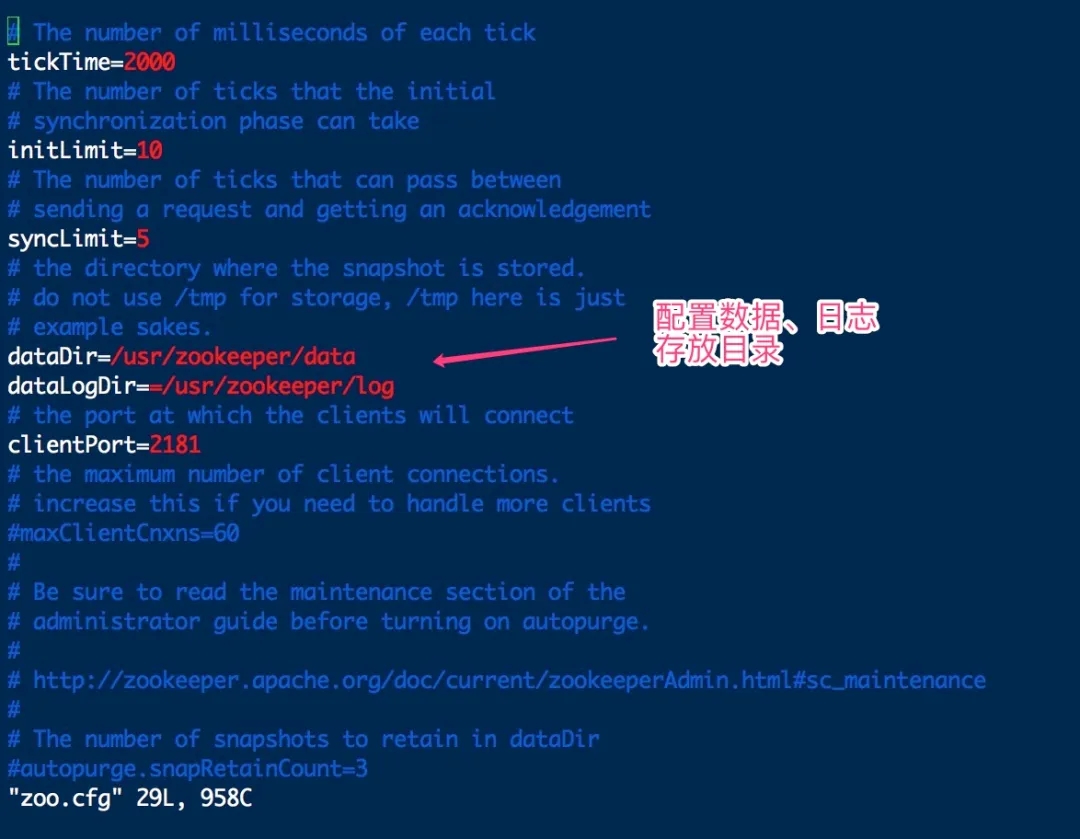

配置zookeeper

#编辑zoo.cfg文件
vim zoo.cfg

启动Zookeeper


#进入Zookeeper的bin目录
cd zookeeper/zookeeper-3.4.14/bin
#启动Zookeeper
./zkServer.sh start
#查询Zookeeper状态
./zkServer.sh status
#关闭Zookeeper状态
./zkServer.sh stop

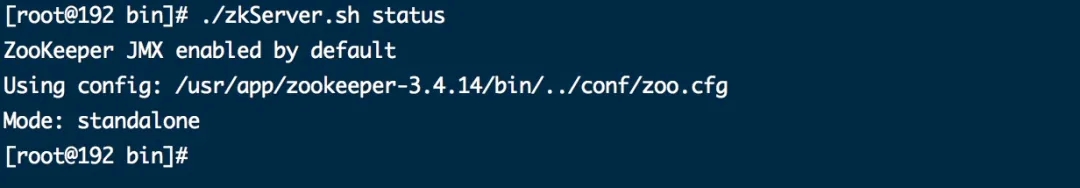

出现如下信息,表示启动成功!

四、项目介绍

springboot版本:2.1.1.RELEASE

zookeeper版本:3.4.14

dubbo版本:2.7.3

mybtais-plus版本:3.0.6

数据库:mysql-8

构建工具:maven

服务模块:用户中心、商品中心、订单中心

五、代码实践

5.1、初始化数据库

首先在 mysql 客户端,创建3个数据库,分别是:dianshang-user、dianshang-platform、dianshang-business。

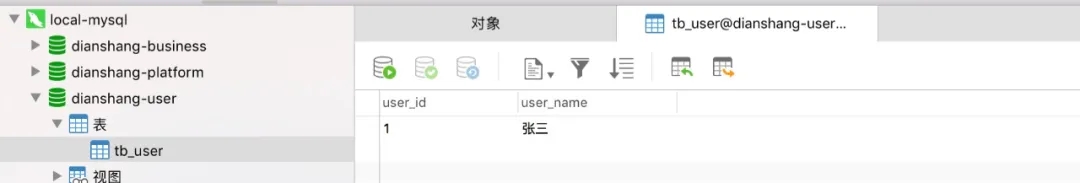

在 dianshang-user 数据库中,创建用户表 tb_user,并初始化数据

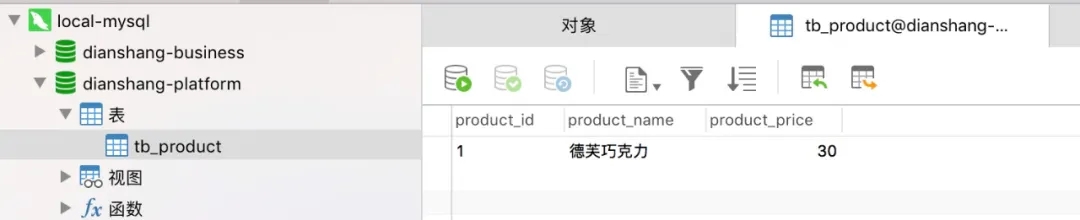

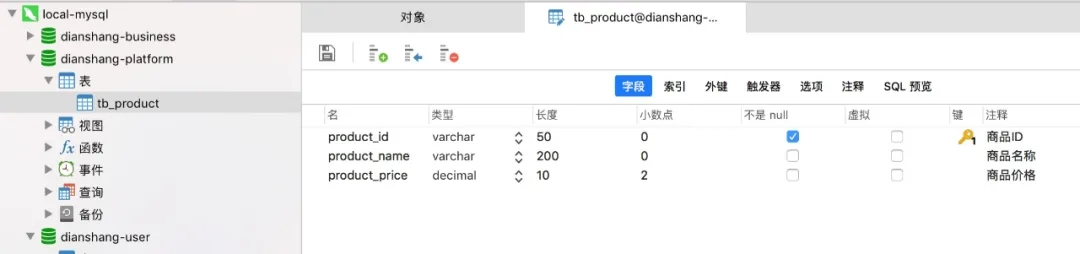

在 dianshang-platform 数据库中,创建商品表 tb_product,并初始化数据

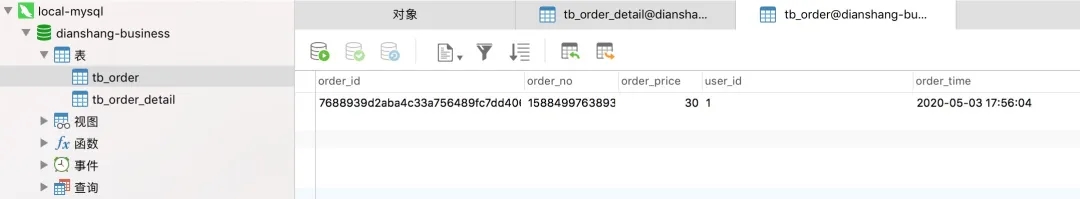

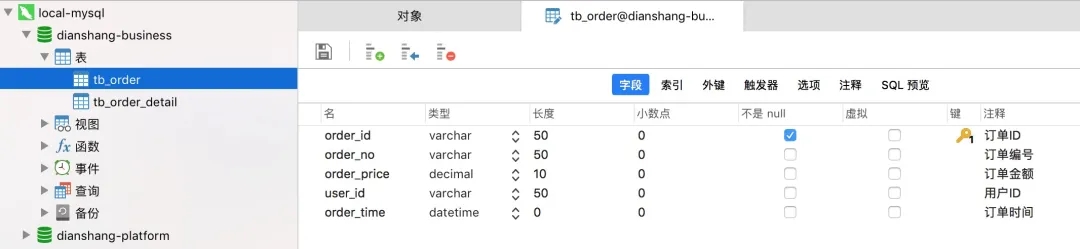

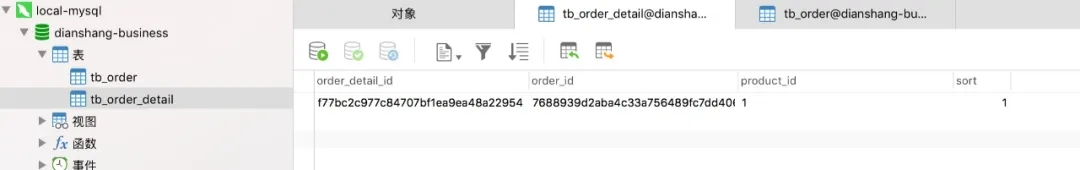

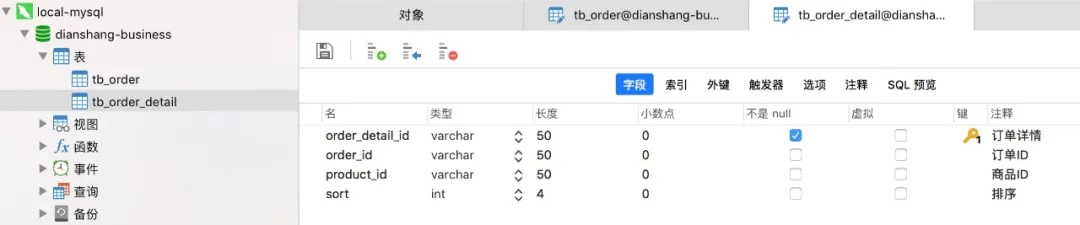

在 dianshang-platform 数据库中,创建订单表 tb_order、订单详情表 tb_order_detail

5.2、创建工程

数据库表设计完成之后,在 IDEA 下创建一个名称为dianshang的Springboot工程。

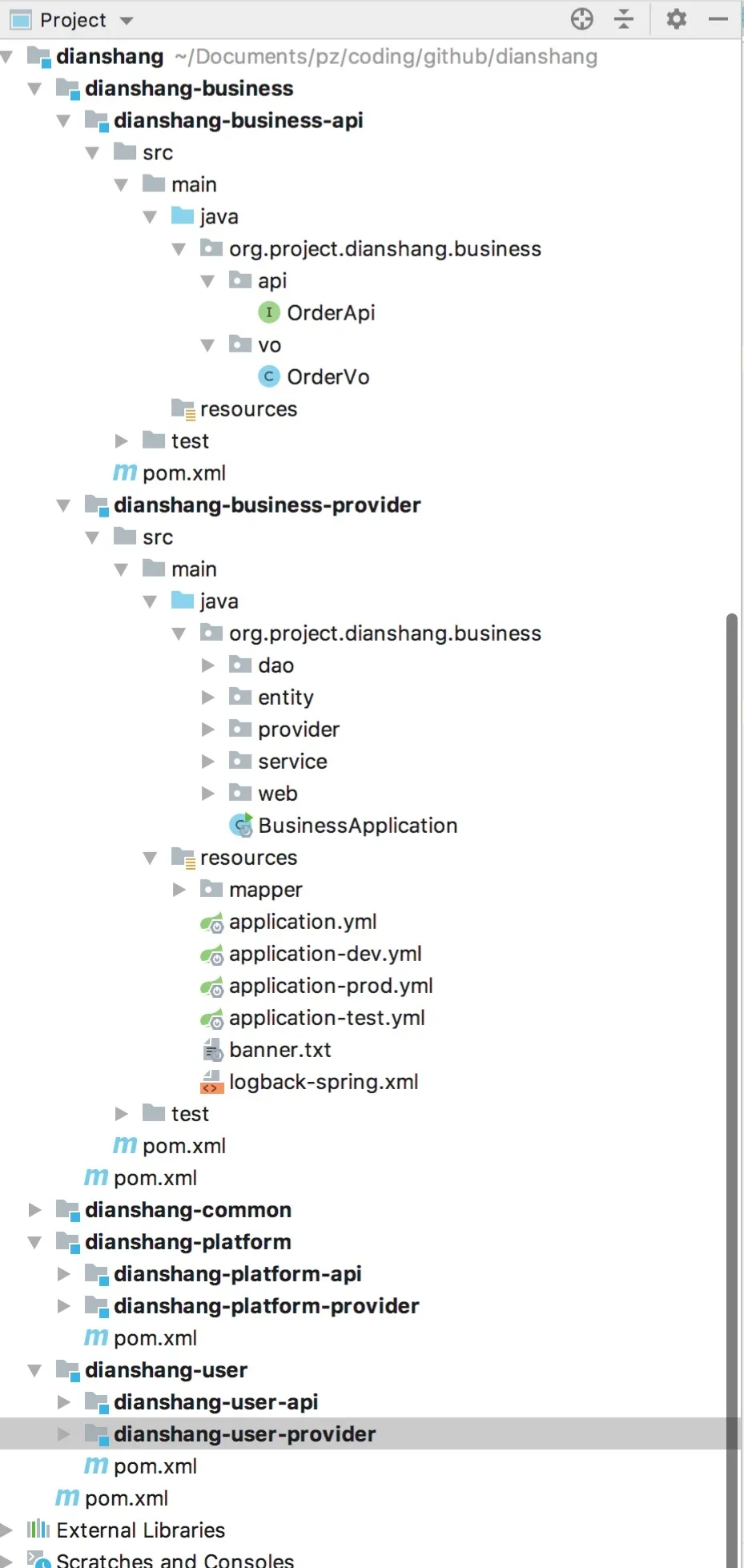

最终的目录如下图:

目录结构说明:

dianshang-common:主要存放一些公共工具库,所有的服务都可以依赖使用

dianshang-business:订单中心,其中api模块主要是提供dubbo服务暴露接口,provider模块是一个springboot项目,提供服务处理操作

dianshang-user:用户中心,其中api模块和provider模块,设计与之类似

dianshang-platform:商品中心,其中api模块和provider模块,设计与之类似

在父类pom文件中加入dubbo和zookeeper客户端,所有依赖的项目都可以使用。

<!-- lombok -->
<dependency>
<groupId>org.projectlombok</groupId>
<artifactId>lombok</artifactId>
<version>1.18.4</version>
<scope>provided</scope>
</dependency>
<!-- Dubbo Spring Boot Starter -->
<dependency>
<groupId>org.apache.dubbo</groupId>
<artifactId> dubbo-spring-boot-starter</artifactId>
<version>2.7.3</version>
</dependency>
<!-- 因为使用的是 zookeeper 作为注册中心,所以要添加 zookeeper 依赖 -->
<dependency>
<groupId>org.apache.zookeeper</groupId>
<artifactId>zookeeper</artifactId>
<version>3.4.13</version>
<exclusions>
<exclusion>
<groupId>org.slf4j</groupId>
<artifactId>slf4j-api</artifactId>
</exclusion>
<exclusion>
<groupId>org.slf4j</groupId>
<artifactId>slf4j-log4j12</artifactId>
</exclusion>
<exclusion>
<groupId>log4j</groupId>
<artifactId>log4j</artifactId>
</exclusion>
</exclusions>
</dependency>
<!--使用curator 作为zookeeper客户端-->
<dependency>
<groupId>org.apache.curator</groupId>
<artifactId>curator-framework </artifactId>
<version>4.2.0</version>
</dependency>
<dependency>
<groupId>org.apache.curator </groupId>
<artifactId>curator-recipes</artifactId>
<version>4.2.0</version>
</dependency>

温馨提示:小编在搭建环境的时候,发现一个坑,工程中依赖的zookeeper版本与服务器的版本,需要尽量一致,例如,本例中zookeeper服务器的版本是3.4.14,那么在依赖zookeeper文件库的时候,也尽量保持一致,如果依赖3.5.x版本的zookeeper,项目在启动的时候会各种妖魔鬼怪的报错!

5.3、创建用户中心项目

在 IDEA 中,创建dianshang-user子模块,并依赖dianshang-common模块

<dependencies>
<dependency>
<groupId>org.project.demo</groupId>
<artifactId>dianshang-common</artifactId>
<version>1.0.0</version>
</dependency>
</dependencies>

同时,创建dianshang-user-provider和dianshang-user-api模块。

dianshang-user-api:主要对其他服务提供接口暴露

dianshang-user-provider:类似一个web工程,主要负责基础业务的crud,同时依赖dianshang-user-api模块

5.3.1、配置dubbo服务

在dianshang-user-provider的application.yml文件中配置dubbo服务,如下:


#用户中心服务端口
server:
port: 8080
#数据源配置
spring:
datasource:
druid:
driver-class-name: com.mysql.cj.jdbc.Driver
url: "jdbc: mysql://localhost:3306/dianshang-user"
username: root
password: 111111
#dubbo配置
dubbo:
scan:
# 包名根据自己的实际情况写
base-packages: org.project.dianshang.user
protocol:
port: 20880
name: dubbo
registry:
#zookeeper注册中心地址
address: zookeeper://192.168.0.107:2181

5.3.2、编写服务暴露接口以及实现类

在dianshang-user-api模块中,创建一个UserApi接口,以及返回参数对象UserVo!


public interface UserApi {
/**
* 查询用户信息
* @param userId
* @return
*/
UserVo findUserById(String userId);
}

其中UserVo,需要实现序列化,如下:


@Data
@EqualsAndHashCode(callSuper = false)
@Accessors(chain = true)
public class UserVo implements Serializable {
private static final long serialVersionUID = 1L;
/**
* 用户ID
*/
private String userId;
/**
* 用户中文名
*/
private String userName;
}

在dianshang-user-provider模块中,编写UserApi接口实现类,如下:


@Service(interfaceClass =UserApi.class)
@Component
public class UserProvider implements UserApi {
@Autowired
private UserService userService;
@Override
public UserVo findUserById(String userId) {
QueryWrapper<User> queryWrapper = new QueryWrapper<User>();
queryWrapper.eq ("user_id",userId);
User source = userService.getOne(queryWrapper);
if(source != null){
UserVo vo = new UserVo();
BeanUtils.copyProperties(source,vo);
return vo;
}
return null;
}
}

其中的注解@Service指的是org.apache.dubbo.config.annotation.Service下的注解,而不是Spring下的注解哦!

接着,我们继续创建商品中心项目!

5.4、创建商品中心项目

与用户中心项目类似,在 IDEA 中,创建dianshang-platform子模块,并依赖dianshang-common模块

<dependencies>
<dependency>
<groupId>org.project.demo</groupId>
<artifactId>dianshang-common</artifactId>
<version>1.0.0</version>
</dependency>
</dependencies>

同时,创建dianshang-platform-provider和dianshang-platform-api模块。

dianshang-platform-api:主要对其他服务提供接口暴露

dianshang-platform-provider:类似一个web工程,主要负责基础业务的crud,同时依赖dianshang-platform-api模块

5.4.1、配置dubbo服务

在dianshang-platform-provider的application.yml文件中配置dubbo服务,如下:

#用户中心服务端口
server:
port: 8081
#数据源配置
spring:
datasource:
druid:
driver-class-name: com.mysql.cj.jdbc.Driver
url: "jdbc: mysql://localhost:3306/dianshang -platform"
username: root
password: 111111
#dubbo配置
dubbo:
scan:
# 包名根据自己的实际情况写
base-packages: org.project.dianshang.platform
protocol:
port: 20881
name: dubbo
registry:
#zookeeper注册中心地址
address: zookeeper://192.168.0.107:2181

5.4.2、编写服务暴露接口以及实现类

在dianshang-platform-api模块中,创建一个ProductApi接口,以及返回参数对象ProductVo!

public interface ProductApi {
/**
* 通过商品ID,查询商品信息
* @param productId
* @return
*/
ProductVo queryProductInfoById (String productId);
}

其中ProductVo,需要实现序列化,如下:


@Data
@EqualsAndHashCode(callSuper = false)
@Accessors(chain = true)
public class ProductVo implements Serializable {
private static final long serialVersionUID = 1L;
/**商品ID*/
private String productId;
/**商品名称*/
private String productName;
/**商品价格*/
private BigDecimal productPrice;
}

在dianshang-platform-provider模块中,编写ProductApi接口实现类,如下:


@Service(interfaceClass = ProductApi.class)
@Component
public class ProductProvider implements ProductApi {
@Autowired
private ProductService productService;
@Override
public ProductVo queryProductInfoById(String productId) {
//通过商品ID查询信息
Product source = productService.getById(productId);
if(source != null){
ProductVo vo = new ProductVo();
BeanUtils.copyProperties(source,vo);
return vo;
}
return null;
}
}

接着,我们继续创建订单中心项目!

5.5、创建订单中心项目

与商品中心项目类似,在 IDEA 中,创建dianshang-business子模块,并依赖dianshang-common模块

<dependencies>
<dependency>
<groupId>org.project.demo</groupId>
<artifactId>dianshang-common</artifactId>
<version>1.0.0</version>
</dependency>
</dependencies>

同时,创建dianshang-business-provider和dianshang-business-api模块。

dianshang-business-api:主要对其他服务提供接口暴露

dianshang-business-provider:类似一个web工程,主要负责基础业务的crud,同时依赖dianshang-business-api模块

5.5.1、配置dubbo服务

在dianshang-business-provider的application.yml文件中配置dubbo服务,如下:

#用户中心服务端口
server:
port: 8082
#数据源配置
spring:
datasource:
druid:
driver-class-name: com.mysql.cj.jdbc.Driver
url: "jdbc: mysql://localhost:3306/dianshang -business"
username: root
password: 111111
#dubbo配置
dubbo:
scan:
# 包名根据自己的实际情况写
base-packages: org.project.dianshang.business
protocol:
port: 20882
name: dubbo
registry:
#zookeeper注册中心地址
address: zookeeper://192.168.0.107:2181

5.5.2、编写服务暴露接口以及实现类

在dianshang-business-api模块中,创建一个OrderApi接口,以及返回参数对象OrderVo!


public interface OrderApi {
/**
* 通过用户ID,查询用户订单信息
* @param userId
* @return
*/
List<OrderVo> queryOrderByUserId(String userId);
}

其中OrderVo,需要实现序列化,如下:

@Data
@EqualsAndHashCode(callSuper = false)
@Accessors(chain = true)
public class OrderVo implements Serializable {
private static final long serialVersionUID = 1L;
/**订单ID*/
private String orderId;
/**订单编号*/
private String orderNo;
/**订单金额*/
private BigDecimal orderPrice;
/**下单时间*/
private Date orderTime;
}


在dianshang-business-provider模块中,编写OrderApi接口实现类,如下:


@Service(interfaceClass = OrderApi.class)
@Component
public class OrderProvider implements OrderApi {
@Autowired
private OrderService orderService;
@Override
public List<OrderVo> queryOrderByUserId(String userId) {
QueryWrapper<Order> queryWrapper = new QueryWrapper<Order>();
queryWrapper.eq("user_id",userId);
List<Order> sourceList = orderService.list(queryWrapper);
if(!CollectionUtils.isEmpty(sourceList)){
List<OrderVo> voList = new ArrayList<>();
for (Order order : sourceList) {
OrderVo vo = new OrderVo();
BeanUtils.copyProperties( order, vo);
voList.add(vo);
}
return voList;
}
return null;
}
}

至此,3个项目的服务暴露接口已经开发完成!接下来我们来编写怎么进行远程调用!

5.6、远程调用

5.6.1、编写创建订单服务

在dianshang-business-provider模块中,编写创建订单接口之前,先依赖dianshang-business-api和dianshang-user-api,如下:

<!--商品服务接口暴露 api-->
<dependency>
<groupId>org.project.demo</groupId>
<artifactId>dianshang -platform-api</artifactId>
<version>1.0.0</version>
</dependency>
<!--用户服务接口暴露 api-->
<dependency>
<groupId>org.project.demo</groupId>
<artifactId>dianshang -user-api</artifactId>
<version>1.0.0</version>
</dependency>

在dianshang-business-provider模块中,编写创建订单服务,如下:

@RestController
@RequestMapping("/order")
public class OrderController {
@Autowired
private OrderService orderService;
@Autowired
private OrderDetailService orderDetailService;
@Reference(check =false)
private ProductApi productApi;
@Reference(check =false)
private UserApi userApi;
/**
* 新增
*/
@JwtIgnore
@RequestMapping(value = "/add")
public boolean add(String productId,String userId){
LocalAssert.isStringEmpty (productId,"产品Id不能为空");
LocalAssert.isStringEmpty (userId,"用户Id不能为空");
ProductVo productVo = productApi.queryProductInfoById(productId);
LocalAssert.isObjectEmpty (productVo,"未查询到产品信息");
UserVo userVo = userApi.findUserById(userId);
LocalAssert.isObjectEmpty (userVo,"未查询到用户信息");
Order order = new Order();
order.setOrderId (IdGenerator.uuid());
order.setOrderNo (System.currentTimeMillis() + "");
order.setOrderPrice(productVo.getProductPrice());
order.setUserId(userId);
order.setOrderTime(new Date());
orderService.save(order);
OrderDetail orderDetail = new OrderDetail();
orderDetail.setOrderDetailId (IdGenerator.uuid());
orderDetail.setOrderId (order.getOrderId());
orderDetail.setProductId (productId);
orderDetail.setSort(1);
orderDetailService.save (orderDetail);
return true;
}
}

其中的@Reference注解,是属于org.apache.dubbo.config. annotation.Reference下的注解,表示远程依赖服务。

参数check =false表示启动服务时,不做远程服务状态检查,这样设置的目的就是为了防止当前服务启动不了,例如用户中心项目没有启动成功,但是订单中心又依赖了用户中心,如果check=true,此时订单中心启动会报错!

5.6.2、编写用户查询自己的订单信息

同样的,在dianshang-user-provider模块中,编写用户查询自己的订单信息接口之前,先依赖dianshang-business-api和dianshang-user-api,如下:

<dependency>
<groupId>org.project.demo</groupId>
<artifactId>dianshang-business-api</artifactId>
<version>1.0.0</version>
</dependency>
<dependency>
<groupId>org.project.demo</groupId>
<artifactId>dianshang-user-api</artifactId>
<version>1.0.0</version>
</dependency>

在dianshang-user-provider模块中,编写用户查询自己的订单信息接口,如下:

@RestController
@RequestMapping("/user")
public class UserController {
@Reference(check =false)
private OrderApi orderApi;
/**
* 通过用户ID,查询订单信息
* @param userId
* @return
*/
@RequestMapping("/list")
public List<OrderVo> queryOrderByUserId(String userId){
return orderApi.queryOrderByUserId( userId);
}
}

至此,远程服务调用,编写完成!

六、服务测试

在将项目部署在服务器之前,咱们先本地测试一下,看服务是否都可以跑通?

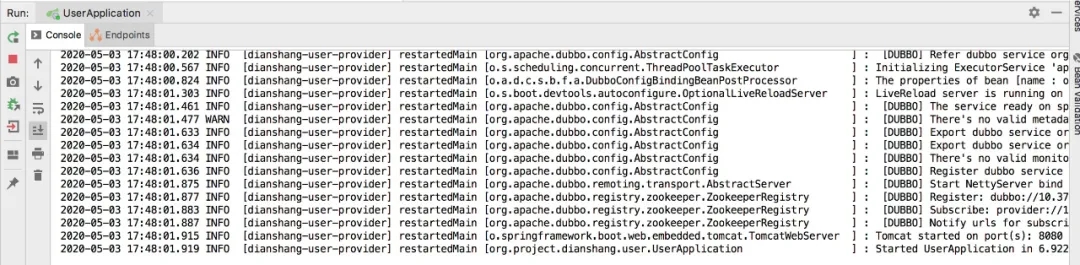

启动用户中心dianshang-user-provider

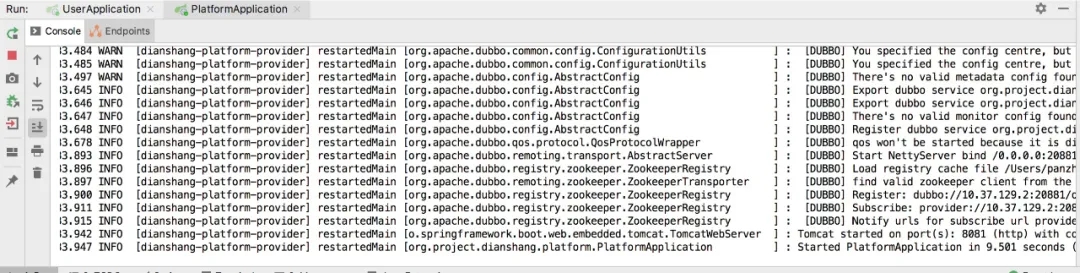

继续启动商品中心dianshang-platform-provider

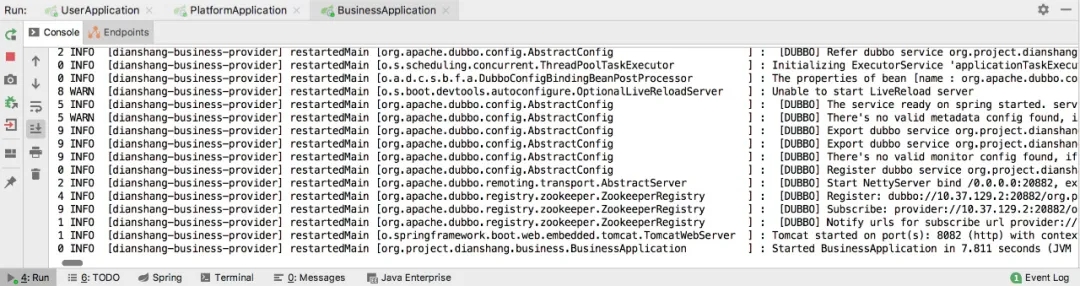

接着启动订单中心dianshang-business-provider

最后,我们来测试一下服务接口是否为我们预期的结果?

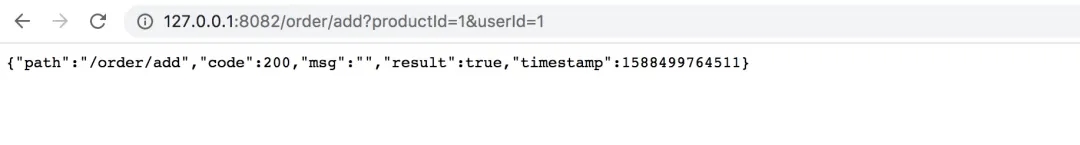

打开浏览器,输入http://127.0.0.1:8082/order/add? productId=1&userId=1测试创建订单接口,页面运行结果显示正常!

我们再来看看数据库,订单是否生成?

ok!很清晰的看到,数据已经进去了,没啥问题!

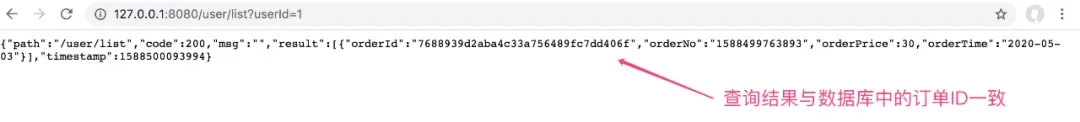

我们再来测试一下在用户中心订单查询接口,输入http://127.0.0.1: 8080/user/list?userId=1,页面运行结果如下!

到此,本地服务测试基本通过!

七、服务器部署

在上文中,我们介绍了服务的构建、开发和测试,那如何在服务器端部署呢?

首先,修改各个项目的application.yml文件,将其中的数据源地址、dubbo注册中心地址修改为线上能联通的地址,然后在dianshang目录下使用maven工具对整个工程执行如下命令进行打包!

mvn clean install

也可以在 IDEA 环境下,通过maven配置clean install命令执行打包。

将各个项目target目录下的dianshang-user-provider.jar、dianshang-platform-provider.jar、dianshang-business-provider.jar拷贝出来。

分别上传到对应的服务器目录,本服务器采用的是 CentOS7,总共4台服务器,其中一台部署zookeeper,另外三台部署三个微服务项目。

登录服务器,输入如下命令,确保JDK已经安装完成!

java -version

关闭所有服务器的防火墙,放行端口访问!

#关闭防火墙
systemctl stop firewalld.service
#禁止开机启动
systemctl disable firewalld.service

启动用户中心服务,日志信息输出到service.log(虚拟机ip:192.168.0.108)

nohup java -jar dianshang-user-provider.jar > service.log 2>&1 &

启动商品中心服务,日志信息输出到service.log(虚拟机ip:192.168.0.107)

nohup java -jar dianshang-platform-provider.jar > service.log 2>&1 &

启动订单中心服务,日志信息输出到service.log(虚拟机ip:192.168.0.109)

nohup java -jar dianshang-business-provider.jar > service.log 2>&1 &

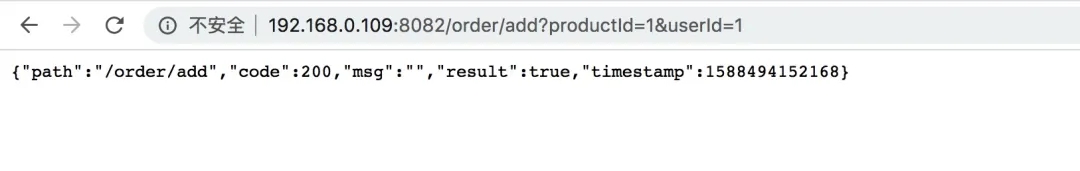

打开浏览器,输入http://192.168.0.109:8082/ order/add?productId= 1&userId=1测试创建订单接口,页面运行结果显示正常!

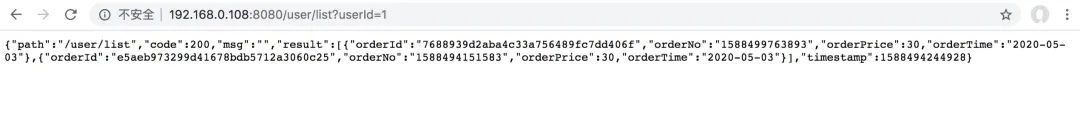

我们再来测试一下在用户中心订单查询接口,输入输入http://192.168.0.108: 8080/user/list ?userId=1,页面运行结果如下!

很清晰的看到,输出了2条信息,第二条订单是在测试环境服务器生成的,第一条是本地开发环境生成的。

到此,服务器部署基本已经完成!

如果是生产环境,可能就需要多台zookeeper来保证高可用,至少2台服务器来部署业务服务,通过负载均衡来路由!

八、总结

整片文章比较长,主要是围绕 springboot + dubbo 的整合,通过注解开发实现远程服务调用像传统的 springmvc 开发一样轻松,当然还可以通过xml配置方式实现dubbo服务的调用,这个会在后期去介绍。

同时也介绍了服务器的部署,从中可以看出,开发虽然简单,但是由于分布式部署,如何保证服务高可用成了开发人员头等工作任务,所以,分布式微服务开发虽然开发简单,但是如何确保部署的服务高可用?运维方面会带来不少的挑战!

九、参考

1、apache - dubbo - 官方文档



2708 次浏览       17
相关文章

企业架构、TOGAF与ArchiMate概览
架构师之路-如何做好业务建模?
大型网站电商网站架构案例和技术架构的示例
完整的Archimate视点指南(包括示例)
相关文档

数据中台技术架构方法论与实践
适用ArchiMate、EA 和 iSpace进行企业架构建模
Zachman企业架构框架简介
企业架构让SOA落地
相关课程

云平台与微服务架构设计
中台战略、中台建设与数字商业
亿级用户高并发、高可用系统架构
高可用分布式架构设计与实践
最新课程计划
信息架构建模(基于UML+EA)3-21[北京]
软件架构设计师 3-21[北京]
图数据库与知识图谱 3-25[北京]
业务架构设计 4-11[北京]
SysML和EA系统设计与建模 4-22[北京]
DoDAF规范、模型与实例 5-23[北京]

最新文章
大数据平台下的数据治理
如何设计实时数据平台(技术篇)
大数据资产管理总体框架概述
Kafka架构和原理
ELK多种架构及优劣
最新课程
大数据平台搭建与高性能计算
大数据平台架构与应用实战
大数据系统运维
大数据分析与管理
Python及数据分析
更多...
成功案例
某通信设备企业 Python数据分析与挖掘
某银行 人工智能+Python+大数据
北京 Python及数据分析
神龙汽车 大数据技术平台-Hadoop
中国电信 大数据时代与现代企业的数据化运营实践
更多...
