尝试MVP模式


发布于2013-5-21



对MVP模式的接触,是我偶然一次在百度上搜MVC的时候开始,当时对MVC都不了解,甭说MVP了。后来MVC弄懂了,现在就来了解一下MVP。

MVP 是从经典的模式MVC演变而来的,难怪看那个结构图有点相像。

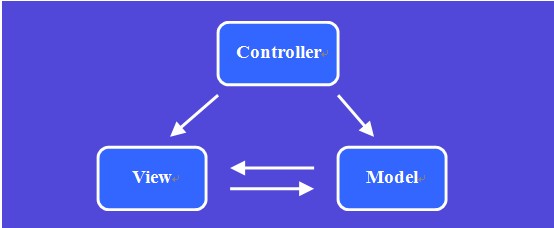

MVC模式的结构图,M,V,C各代表什么不说了

MVP模式的结构图,M和V的含义跟MVC中的结构一样,区别的就是C(Controller)和P(Presenter)。感觉这个区别就导致了模式产生性质的变化。至少从几何角度来看,由一个稳定的三角型变成一条直线。在MVC中即使在Controller对View和Model的控制之下,View和Model之间仍然有联系,至少View上控件绑定的数据是与Model的某个字段有关的。不过在MVP中Presenter则把原本MVC中View与Model的联系砍断了,View上面那个控件绑定什么数据它本身不知道,Presenter才知道。这样View只是负责呈现部分,使得它的职责更单一了。再者Presenter不是调用View本身,而是调用一个由View实现的接口,这样使得View与Presenter的联系更松散了。这么说来,整个MVP模式中的成员一共有四个

  • View(视图):实现IVew接口,负责界面呈现。
  • IView(视图接口):提供一些方法,属性供展示器调用获取,从而得知视图的状态或某些信息或对视图进行某些操作,同时也外放了一些方法供展示器注册,使得视图能在需要的时刻对展示器发出某些请求。
  • Presenter(展示器):整个MVP模式的核心,负责对视图的操作,数据的绑定,必要时响应来自视图的请求,在有需要的时候会借助模型完成一些业务。
  • Model(模型):完成整个模式中必要的业务逻辑。。

浏览了一些园友的博文后,我也尝试实现了一个MVP模式。项目的结构如下图

从上图可以很明显的看出MVP的三部分,另外Common目录下存放的主要是MVP模式里的一些基类,接口等等,本项目还使用了一个轻量级的Ioc框架Ninject,为了尽量改动Common里的类,使用Ninject时要绑定的接口是实现类以配置的形式来实现,配置的信息就存放在BindingConfig.xml文件里面。

看一下Common里面包含的类

IocContainer.cs

Ioc的容器

IView.cs

视图接口的基接口

MyEventArgs.cs

扩展了事件和委托的参数

PresenterBase.cs

所有展示器的基类

PresenterManager.cs

通过展示器展示其视图

WinFormInjectModule .cs

Ioc的接口与实现类的绑定

由于对Ninject还不是很熟悉,对它的用法解释不了太多

IocContainer的定义如下

public class IocContainer
{
private static IKernel _kernel;

public static IKernel Container
{
get
{
if (_kernel == null)
_kernel = new StandardKernel(new WinFormInjectModule());
return _kernel;
}
}
}

这里用到了WinFormInjectModule类,它继承了NinjectModule,里面就重写了Load方法实现绑定,由于这里的绑定时通过配置实现的,所以这里还涉及到读取和分析配置信息

public class WinFormInjectModule : Ninject.Modules.NinjectModule
{
public override void Load()
{

List<Tuple<string, string>> bindingList = GetBindingConfig();
Type bindType,toType;
foreach (Tuple<string,string> item in bindingList)
{
bindType=Type.GetType(item.Item1);
if (item.Item2.Length == 0)
{
Bind(bindType).ToSelf();
continue;
}
toType = Type.GetType(item.Item2);
Bind(bindType).To(toType);
}
}

private List<Tuple<string, string>> GetBindingConfig()
{
List<Tuple<string, string>> result = new List<Tuple<string, string>>();
XmlDocument xmlDoc = new XmlDocument();
if (!File.Exists("BindingConfig.xml")) throw new IOException("BindingConfig.xml 不存在");
xmlDoc.Load("BindingConfig.xml");
XmlNodeList nodelist = xmlDoc.SelectNodes("//BindingSetting/Binding");
string bind,to;
foreach (XmlNode node in nodelist)
{
bind=string.Empty;
to=string.Empty;
bind = node.Attributes["bind"].Value;
if (node.Attributes["to"] != null) to = node.Attributes["to"].Value;
result.Add(new Tuple<string, string>(bind,to));
}
return result;
}
}

配置的定义如下

<BindingSetting>
<Binding bind="TestMVP.Model.IUser" to="TestMVP.Model.UserModel"/>
<Binding bind="TestMVP.View.ILoginView" to="TestMVP.View.LoginView"/>
<Binding bind="TestMVP.Presenter.LoginPresenter"/>
</BindingSetting>

bind属性就是要绑定的类或者接口,to就是绑定到的类,如果只是绑定自己的话就在bind属性填类名则可,to不用填了。

展示器的基类定义如下

public class PresenterBase<T> where T : IView
{
private T _view;

public PresenterBase(T view)
{
this.View = view;
}

public T View
{
get { return _view; }
set { _view = value; }
}
}

以接口的形式对视图进行访问的话,就可以避免直接访问视图的实例,减少了对视图的依赖。

考虑到在展示器里打开别的展示器管理的视图时,原本可以构造一个展示器实例,然后获取其视图进行展示,可是在一个展示器里构造另一个展示器,这样的做法好像不妥,于是定义了一个类专门用于打开别的视图用的。

当要打开某个视图(也就是窗体)时,就可以调用PresenterManager的静态方法

public class PresenterManager
{
public static void ShowView(string presenterName,FormAction formAction)
{
Type type = Type.GetType("TestMVP.Presenter." + presenterName);
object p = Common.IocContainer.Container.GetService(type);
System.Windows.Forms.Form frm = type.GetProperty("View").GetValue(p, null) as System.Windows.Forms.Form;
switch (formAction)
{
case FormAction.Run: System.Windows.Forms.Application.Run(frm);
break;
case FormAction.Show: frm.Show();
break;
case FormAction.ShowDialog: frm.ShowDialog();
break;
default:
break;
}
}

public static void ShowView(string presenterName)
{
ShowView(presenterName, FormAction.Show);
}
}

public enum FormAction { Run,Show,ShowDialog }

下面则做一个简单的Demo,是登录功能的

首先是模型的,先定义了一个IUser接口,届时展示器想调用模型的方法是就通过这个接口来调用,免除了对模型其他成员的访问

 public interface IUser
{
bool CheckLogin(string user, string password);
}

再由一个IModelUser实现这个接口

public class UserModel:IUser
{
public bool CheckLogin(string user, string password)
{
if (user == "admin" && password == "123456")
return true;
return false;
}
}

接着到展示器

public class LoginPresenter:PresenterBase<ILoginView>
{
[Inject]
public IUser UserModel { set; get; }

public LoginPresenter(ILoginView view):base(view)
{
this.View = view;
this.View.OnLogin += new MyEventHandler(View_OnLogin);
}

void View_OnLogin(object sender, MyEventArgs e)
{
bool result = UserModel.CheckLogin(this.View.IDBoxText, this.View.PasswordBoxText);
e.OptionResult=result;
if(result)
{
PresenterManager.ShowView("SystemPresenter");
(sender as Form).Hide();
}
}
}

在构造展示器实例时,给视图的事件绑定一个方法,相应登录视图的登录验证请求,在改方法内调用模型的方法验证用户名密码,把结果通过委托的参数传递给视图。如果验证通过了就隐藏登录视图,显示主界面。

最后到视图

public interface ILoginView:IView
{
event MyEventHandler OnLogin;
string IDBoxText { get; set; }

string PasswordBoxText { get; set; }
}

public partial class LoginView : Form,ILoginView
{
public LoginView()
{
InitializeComponent();
}

private void button1_Click(object sender, EventArgs e)
{
MyEventArgs args=new MyEventArgs();
if (OnLogin != null) OnLogin(this, args);
if (!args.OptionResult)
MessageBox.Show("Fail");
}

public event MyEventHandler OnLogin;

public string PasswordBoxText
{
get { return this.tbPw.Text; }
set { this.tbPw.Text = value; }
}

public string IDBoxText
{
get { return this.tbID.Text; }
set { tbID.Text = value; }
}
}

视图这里ILoginView是继承了IView接口,里面声明了登录视图应该外放的事件和属性,那登录界面来说

虽然很明显看得出ID后的输入框的值是用户ID,Password后面的输入框的值是用户密码,但是这些对于一个视图来说都是不知其含义的,知道含义的是展示器,视图只是把值外放出去给展示器获取。正如一位园友说的,视图就该尽量吧控件多外放出去。不过我觉得某些简单的界面逻辑还是放在视图上比较好,例如单击了某个按钮使得另一个输入框变灰之类的。

这样就牵强地使用了一下MVP模式,有位园友在讨论MVC时说过,没发挥到MVC的优势时干脆用回以前的WebForm,MVP也一样吧,期待能真正用上它的时候。由于最近都是从事C/S的开发,对C/S比较熟悉,做的这个小尝试也是用WinForm的,但转到WebForm上估计也不难,展示器管理那里要更改一下。
