漫谈数据仓库之维度建模

来源:dantezhao 发布于: 2017-5-23
1100 次浏览     评价:


0x00 前言

下面的内容,是笔者在学习和工作中的一些总结,其中概念性的内容大多来自书中,实践性的内容大多来自自己的工作和个人理解。由于资历尚浅,难免会有很多错误,望批评指正!

概述

数据仓库包含的内容很多,它可以包括架构、建模和方法论。对应到具体工作中的话,它可以包含下面的这些内容:

以Hadoop、Spark、Hive等组建为中心的数据架构体系。

各种数据建模方法,如维度建模。

调度系统、元数据系统、ETL系统、可视化系统这类辅助系统。

我们暂且不管数据仓库的范围到底有多大,在数据仓库体系中,数据模型的核心地位是不可替代的。

因此,下面的将详细地阐述数据建模中的典型代表:维度建模,对它的的相关理论以及实际使用做深入的分析。

文章结构

本文将按照下面的顺序进行阐述:

先介绍比较经典和常用的数据仓库模型,并分析其优缺点。

详细介绍维度建模的基本概念以及相关理论。

为了能更真切地理解什么是维度建模,我将模拟一个大家都十分熟悉的电商场景,运用前面讲到的理论进行建模。

理论和现实的工作场景毕竟会有所差距,这一块,我会分享一下企业在实际的应用中所做出的取舍。

0x01 经典数据仓库模型

下面将分别介绍四种数据仓库模型,其中前三种模型分别对应了三本书:《数据仓库》、《数据仓库工具箱》和《数据架构 大数据 数据仓库以及Data Vault》,这三本书都有中文版,非常巧的是,我只有三本数据仓库的书,正好对应了这三种理论。

Anchor模型我并不是特别熟悉,放在这里以供参考。

一、实体关系(ER)模型

数据仓库之父Immon的方法从全企业的高度设计一个3NF模型,用实体加关系描述的数据模型描述企业业务架构,在范式理论上符合3NF,它与OLTP系统中的3NF的区别,在于数据仓库中的3NF上站在企业角度面向主题的抽象,而不是针对某个具体业务流程的实体对象关系抽象,它更多的是面向数据的整合和一致性治理,正如Immon所希望达到的:“single version of the truth”。

但是要采用此方法进行构建,也有其挑战:

需要全面了解企业业务和数据

实施周期非常长

对建模人员的能力要求也非常高

二、维度模型

维度模型是数据仓库领域另一位大师Ralph Kimall所倡导,他的《The DataWarehouse Toolkit-The Complete Guide to Dimensona Modeling,中文名《数据仓库工具箱》,是数据仓库工程领域最流行的数仓建模经典。维度建模以分析决策的需求出发构建模型,构建的数据模型为分析需求服务,因此它重点解决用户如何更快速完成分析需求,同时还有较好的大规模复杂查询的响应性能。

典型的代表是我们比较熟知的星形模型,以及在一些特殊场景下适用的雪花模型。

三、DataVault

DataVault是Dan Linstedt发起创建的一种模型方法论,它是在ER关系模型上的衍生,同时设计的出发点也是为了实现数据的整合,并非为数据决策分析直接使用。它强调建立一个可审计的基础数据层,也就是强调数据的历史性可追溯性和原子性,而不要求对数据进行过度的一致性处理和整合;同时也基于主题概念将企业数据进行结构化组织,并引入了更进一步的范式处理来优化模型应对源系统变更的扩展性。

它主要由:Hub(关键核心业务实体)、Link(关系)、Satellite(实体属性) 三部分组成 。

四、Anchor模型

Anchor模型是由Lars. R?nnb?ck设计的,初衷是设计一个高度可扩展的模型,核心思想:所有的扩展只是添加而不是修改,因此它将模型规范到6NF,基本变成了K-V结构模型。

Anchor模型由:Anchors 、Attributes 、Ties 、Knots 组成,相关细节可以参考《AnchorModeling-Agile Information Modeling in Evolving Data Environments》

0x02 维度建模

一、什么是维度建模

维度模型是数据仓库领域大师Ralph Kimall所倡导,他的《数据仓库工具箱》,是数据仓库工程领域最流行的数仓建模经典。维度建模以分析决策的需求出发构建模型,构建的数据模型为分析需求服务,因此它重点解决用户如何更快速完成分析需求,同时还有较好的大规模复杂查询的响应性能。

我们换一种方式来解释什么是维度建模。学过数据库的童鞋应该都知道星型模型,星型模型就是我们一种典型的维度模型。我们在进行维度建模的时候会建一张事实表,这个事实表就是星型模型的中心,然后会有一堆维度表,这些维度表就是向外发散的星星。那么什么是事实表、什么又是维度表吗,下面会专门来解释。

二、维度建模的基本要素

维度建模中有一些比较重要的概念,理解了这些概念,基本也就理解了什么是维度建模。

1. 事实表

发生在现实世界中的操作型事件,其所产生的可度量数值,存储在事实表中。从最低的粒度级别来看,事实表行对应一个度量事件,反之亦然。

额,看了这一句,其实是不太容易理解到底什么是事实表的。

比如一次购买行为我们就可以理解为是一个事实,下面我们上示例。

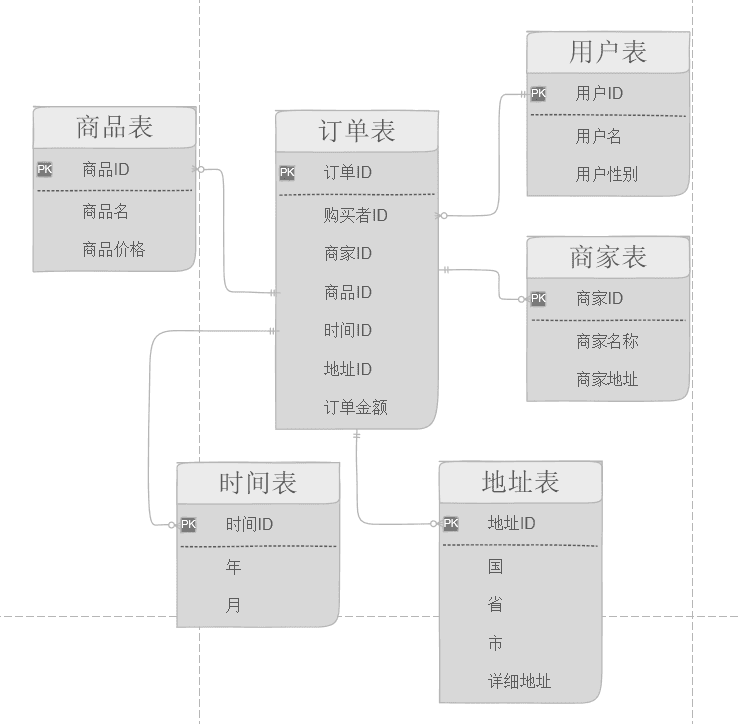

图中的订单表就是一个事实表,你可以理解他就是在现实中发生的一次操作型事件,我们每完成一个订单,就会在订单中增加一条记录。

我们可以回过头再看一下事实表的特征,在维度表里没有存放实际的内容,他是一堆主键的集合,这些ID分别能对应到维度表中的一条记录。

2. 维度表

每个维度表都包含单一的主键列。维度表的主键可以作为与之关联的任何事实表的外键,当然,维度表行的描述环境应与事实表行完全对应。 维度表通常比较宽,是扁平型非规范表,包含大量的低粒度的文本属性。

我们的图中的用户表、商家表、时间表这些都属于维度表,这些表都有一个唯一的主键,然后在表中存放了详细的数据信息。

0x03 实践

下面我们将以电商为例,详细讲一下维度建模的建模方式,并举例如果使用这个模型(这点还是很重要的)。

一、业务场景

假设我们在一家电商网站工作,比如某宝、某东。我们需要对这里业务进行建模。下面我们分析几点业务场景:

电商网站中最典型的场景就是用户的购买行为。

一次购买行为的发起需要有这几个个体的参与:购买者、商家、商品、购买时间、订单金额。

一个用户可以发起很多次购买的动作。

好,基于这几点,我们来设计我们的模型。

二、模型设计

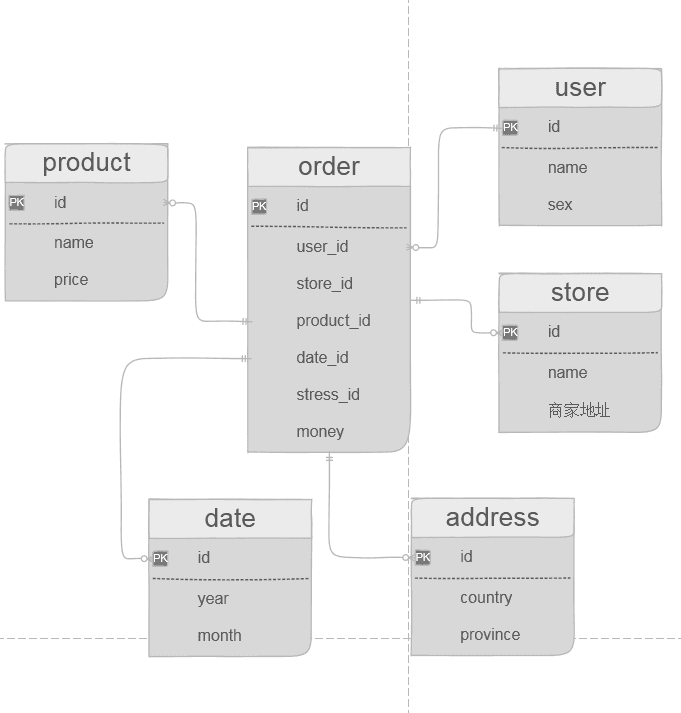

下面就是我们设计出来的数据模型,和之前的基本一样,只不过是换成了英文,主要是为了后面写sql的时候来用。

我就不再解释每个表的作用了,现在只说一下为什么要这样设计。

首先,我们想一下,如果我们不这样设计的话,我们一般会怎么做?

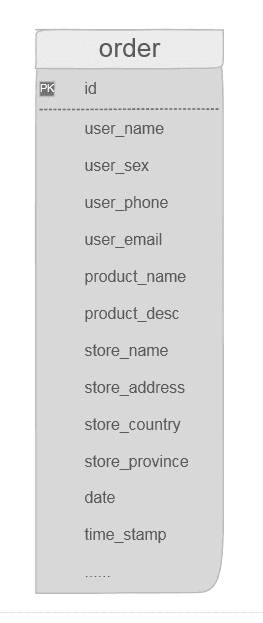

如果是我,我会设计下面这张表。你信不信,我能列出来50个字段!其实我个人认为怎么设计这种表都有其合理性,我们不论对错,单说一下两者的优缺点。

先说我们的维度模型:

数据冗余小(因为很多具体的信息都存在相应的维度表中了,比如用户信息就只有一份)

结构清晰(表结构一目了然)

便于做OLAP分析(数据分析用起来会很开心)

增加使用成本,比如查询时要关联多张表

数据不一致,比如用户发起购买行为的时候的数据,和我们维度表里面存放的数据不一致

再说我们这张大款表的优缺点:

业务直观,在做业务的时候,这种表特别方便,直接能对到业务中。

使用方便,写sql的时候很方便。

数据冗余巨大,真的很大,在几亿的用户规模下,他的订单行为会很恐怖

粒度僵硬,什么都写死了,这张表的可复用性太低。

三、使用示例

数据模型的建立必须要为更好的应用来服务,下面我先举一个例子,来切实地感受一下来怎么用我们的模型。

需求:求出2016年在帝都的男性用户购买的LV品牌商品的总价格。

实现:

SELECT
SUM(order.money)
FROM
order,
product,
date,
address,
user,
WHERE
date.year = '2016'
AND user.sex = 'male'
AND address.province = '帝都'
AND product.name = 'LV'

0xFF 总结

维度建模是一种十分优秀的建模方式,他有很多的优点,但是我们在实际工作中也很难完全按照它的方式来实现,都会有所取舍,比如说为了业务我们还是会需要一些宽表,有时候还会有很多的数据冗余。
