Hive SQL的编译过程

作者:木叶丸 发布于: 2015-12-30
1284 次浏览     评价:


1、Hive是基于Hadoop的一个数据仓库系统,在各大公司都有广泛的应用。美团数据仓库也是基于Hive搭建,每天执行近万次的Hive ETL计算流程,负责每天数百GB的数据存储和分析。Hive的稳定性和性能对我们的数据分析非常关键。

在几次升级Hive的过程中,我们遇到了一些大大小小的问题。通过向社区的咨询和自己的努力,在解决这些问题的同时我们对Hive将SQL编译为MapReduce的过程有了比较深入的理解。对这一过程的理解不仅帮助我们解决了一些Hive的bug,也有利于我们优化Hive SQL,提升我们对Hive的掌控力,同时有能力去定制一些需要的功能。

MapReduce实现基本SQL操作的原理

详细讲解SQL编译为MapReduce之前,我们先来看看MapReduce框架实现SQL基本操作的原理

Join的实现原理

select u.name, o.orderid from order o join user u on o.uid = u.uid;

在map的输出value中为不同表的数据打上tag标记,在reduce阶段根据tag判断数据来源。MapReduce的过程如下(这里只是说明最基本的Join的实现,还有其他的实现方式)

Group By的实现原理

select rank, isonline, count(*) from city group by rank, isonline;

将GroupBy的字段组合为map的输出key值,利用MapReduce的排序,在reduce阶段保存LastKey区分不同的key。MapReduce的过程如下(当然这里只是说明Reduce端的非Hash聚合过程)

Distinct的实现原理

select dealid, count(distinct uid) num from order group by dealid;

当只有一个distinct字段时,如果不考虑Map阶段的Hash GroupBy,只需要将GroupBy字段和Distinct字段组合为map输出key,利用mapreduce的排序,同时将GroupBy字段作为reduce的key,在reduce阶段保存LastKey即可完成去重

如果有多个distinct字段呢,如下面的SQL

select dealid, count(distinct uid), count(distinct date) from order group by dealid;

实现方式有两种:

(1)如果仍然按照上面一个distinct字段的方法,即下图这种实现方式,无法跟据uid和date分别排序,也就无法通过LastKey去重,仍然需要在reduce阶段在内存中通过Hash去重

(2)第二种实现方式,可以对所有的distinct字段编号,每行数据生成n行数据,那么相同字段就会分别排序,这时只需要在reduce阶段记录LastKey即可去重。

这种实现方式很好的利用了MapReduce的排序,节省了reduce阶段去重的内存消耗,但是缺点是增加了shuffle的数据量。

需要注意的是,在生成reduce value时,除第一个distinct字段所在行需要保留value值,其余distinct数据行value字段均可为空。

SQL转化为MapReduce的过程

了解了MapReduce实现SQL基本操作之后,我们来看看Hive是如何将SQL转化为MapReduce任务的,整个编译过程分为六个阶段:

Antlr定义SQL的语法规则,完成SQL词法,语法解析,将SQL转化为抽象语法树AST Tree

遍历AST Tree,抽象出查询的基本组成单元QueryBlock

遍历QueryBlock,翻译为执行操作树OperatorTree

逻辑层优化器进行OperatorTree变换,合并不必要的ReduceSinkOperator,减少shuffle数据量

遍历OperatorTree,翻译为MapReduce任务

物理层优化器进行MapReduce任务的变换,生成最终的执行计划

下面分别对这六个阶段进行介绍

Phase1 SQL词法,语法解析

Antlr

Hive使用Antlr实现SQL的词法和语法解析。Antlr是一种语言识别的工具,可以用来构造领域语言。

这里不详细介绍Antlr,只需要了解使用Antlr构造特定的语言只需要编写一个语法文件,定义词法和语法替换规则即可,Antlr完成了词法分析、语法分析、语义分析、中间代码生成的过程。

Hive中语法规则的定义文件在0.10版本以前是Hive.g一个文件,随着语法规则越来越复杂,由语法规则生成的Java解析类可能超过Java类文件的最大上限,0.11版本将Hive.g拆成了5个文件,词法规则HiveLexer.g和语法规则的4个文件SelectClauseParser.g,FromClauseParser.g,IdentifiersParser.g,HiveParser.g。

抽象语法树AST Tree

经过词法和语法解析后,如果需要对表达式做进一步的处理,使用 Antlr 的抽象语法树语法Abstract Syntax Tree,在语法分析的同时将输入语句转换成抽象语法树,后续在遍历语法树时完成进一步的处理。

下面的一段语法是Hive SQL中SelectStatement的语法规则,从中可以看出,SelectStatement包含select, from, where, groupby, having, orderby等子句。

(在下面的语法规则中,箭头表示对于原语句的改写,改写后会加入一些特殊词标示特定语法,比如TOK_QUERY标示一个查询块)

selectStatement
:
selectClause
fromClause
whereClause?
groupByClause?
havingClause?
orderByClause?
clusterByClause?
distributeByClause?
sortByClause?
limitClause? -> ^(TOK_QUERY fromClause ^(TOK_INSERT ^(TOK_DESTINATION ^(TOK_DIR TOK_TMP_FILE))
selectClause whereClause? groupByClause? havingClause? orderByClause? clusterByClause?
distributeByClause? sortByClause? limitClause?))
;

样例SQL

为了详细说明SQL翻译为MapReduce的过程,这里以一条简单的SQL为例,SQL中包含一个子查询,最终将数据写入到一张表中

FROM
(
SELECT
p.datekey datekey,
p.userid userid,
c.clienttype
FROM
detail.usersequence_client c
JOIN fact.orderpayment p ON p.orderid = c.orderid
JOIN default.user du ON du.userid = p.userid
WHERE p.datekey = 20131118
) base
INSERT OVERWRITE TABLE `test`.`customer_kpi`
SELECT
base.datekey,
base.clienttype,
count(distinct base.userid) buyer_count
GROUP BY base.datekey, base.clienttype

SQL生成AST Tree

Antlr对Hive SQL解析的代码如下,HiveLexerX,HiveParser分别是Antlr对语法文件Hive.g编译后自动生成的词法解析和语法解析类,在这两个类中进行复杂的解析。

HiveLexerX lexer = new HiveLexerX(new ANTLRNoCaseStringStream(command));    //词法解析,忽略关键词的大小写
TokenRewriteStream tokens = new TokenRewriteStream(lexer);
if (ctx != null) {
ctx.setTokenRewriteStream(tokens);
}
HiveParser parser = new HiveParser(tokens); //语法解析
parser.setTreeAdaptor(adaptor);
HiveParser.statement_return r = null;
try {
r = parser.statement(); //转化为AST Tree
} catch (RecognitionException e) {
e.printStackTrace();
throw new ParseException(parser.errors);
}

最终生成的AST Tree如下图右侧(使用Antlr Works生成,Antlr Works是Antlr提供的编写语法文件的编辑器),图中只是展开了骨架的几个节点,没有完全展开。

这里注意一下内层子查询也会生成一个TOK_DESTINATION节点。请看上面SelectStatement的语法规则,这个节点是在语法改写中特意增加了的一个节点。原因是Hive中所有查询的数据均会保存在HDFS临时的文件中,无论是中间的子查询还是查询最终的结果,Insert语句最终会将数据写入表所在的HDFS目录下。

详细来看,将内存子查询的from子句展开后,得到如下AST Tree,每个表生成一个TOK_TABREF节点,Join条件生成一个“=”节点。其他SQL部分类似,不一一详述。

Phase2 SQL基本组成单元QueryBlock

AST Tree仍然非常复杂,不够结构化,不方便直接翻译为MapReduce程序,AST Tree转化为QueryBlock就是将SQL进一部抽象和结构化。

QueryBlock

QueryBlock是一条SQL最基本的组成单元,包括三个部分:输入源,计算过程,输出。简单来讲一个QueryBlock就是一个子查询。

下图为Hive中QueryBlock相关对象的类图,解释图中几个重要的属性

QB#aliasToSubq(表示QB类的aliasToSubq属性)保存子查询的QB对象,aliasToSubq key值是子查询的别名

QB#qbp即QBParseInfo保存一个基本SQL单元中的给个操作部分的AST Tree结构,QBParseInfo#nameToDest这个HashMap保存查询单元的输出,key的形式是inclause-i(由于Hive支持Multi Insert语句,所以可能有多个输出),value是对应的ASTNode节点,即TOK_DESTINATION节点。类QBParseInfo其余HashMap属性分别保存输出和各个操作的ASTNode节点的对应关系。

QBParseInfo#JoinExpr保存TOK_JOIN节点。QB#QBJoinTree是对Join语法树的结构化。

QB#qbm保存每个输入表的元信息,比如表在HDFS上的路径,保存表数据的文件格式等。

QBExpr这个对象是为了表示Union操作。

AST Tree生成QueryBlock

AST Tree生成QueryBlock的过程是一个递归的过程,先序遍历AST Tree,遇到不同的Token节点,保存到相应的属性中,主要包含以下几个过程

TOK_QUERY => 创建QB对象,循环递归子节点

TOK_FROM => 将表名语法部分保存到QB对象的aliasToTabs等属性中

TOK_INSERT => 循环递归子节点

TOK_DESTINATION => 将输出目标的语法部分保存在QBParseInfo对象的nameToDest属性中

TOK_SELECT => 分别将查询表达式的语法部分保存在destToSelExpr、destToAggregationExprs、destToDistinctFuncExprs三个属性中

TOK_WHERE => 将Where部分的语法保存在QBParseInfo对象的destToWhereExpr属性中

最终样例SQL生成两个QB对象,QB对象的关系如下,QB1是外层查询,QB2是子查询

QB1

\

QB2

Phase3 逻辑操作符Operator

Operator

Hive最终生成的MapReduce任务,Map阶段和Reduce阶段均由OperatorTree组成。逻辑操作符,就是在Map阶段或者Reduce阶段完成单一特定的操作。

基本的操作符包括TableScanOperator,SelectOperator,FilterOperator,JoinOperator,GroupByOperator,ReduceSinkOperator

从名字就能猜出各个操作符完成的功能,TableScanOperator从MapReduce框架的Map接口原始输入表的数据,控制扫描表的数据行数,标记是从原表中取数据。JoinOperator完成Join操作。FilterOperator完成过滤操作

ReduceSinkOperator将Map端的字段组合序列化为Reduce Key/value, Partition Key,只可能出现在Map阶段,同时也标志着Hive生成的MapReduce程序中Map阶段的结束。

Operator在Map Reduce阶段之间的数据传递都是一个流式的过程。每一个Operator对一行数据完成操作后之后将数据传递给childOperator计算。

Operator类的主要属性和方法如下

RowSchema表示Operator的输出字段

InputObjInspector outputObjInspector解析输入和输出字段

processOp接收父Operator传递的数据,forward将处理好的数据传递给子Operator处理

Hive每一行数据经过一个Operator处理之后,会对字段重新编号,colExprMap记录每个表达式经过当前Operator处理前后的名称对应关系,在下一个阶段逻辑优化阶段用来回溯字段名

由于Hive的MapReduce程序是一个动态的程序,即不确定一个MapReduce Job会进行什么运算,可能是Join,也可能是GroupBy,所以Operator将所有运行时需要的参数保存在OperatorDesc中,OperatorDesc在提交任务前序列化到HDFS上,在MapReduce任务执行前从HDFS读取并反序列化。Map阶段OperatorTree在HDFS上的位置在Job.getConf(“hive.exec.plan”) + “/map.xml”

QueryBlock生成Operator Tree

QueryBlock生成Operator Tree就是遍历上一个过程中生成的QB和QBParseInfo对象的保存语法的属性,包含如下几个步骤:

QB#aliasToSubq => 有子查询,递归调用

QB#aliasToTabs => TableScanOperator

QBParseInfo#joinExpr => QBJoinTree => ReduceSinkOperator + JoinOperator

QBParseInfo#destToWhereExpr => FilterOperator

QBParseInfo#destToGroupby => ReduceSinkOperator + GroupByOperator

QBParseInfo#destToOrderby => ReduceSinkOperator + ExtractOperator

由于Join/GroupBy/OrderBy均需要在Reduce阶段完成,所以在生成相应操作的Operator之前都会先生成一个ReduceSinkOperator,将字段组合并序列化为Reduce Key/value, Partition Key

接下来详细分析样例SQL生成OperatorTree的过程

先序遍历上一个阶段生成的QB对象

首先根据子QueryBlock QB2#aliasToTabs {du=dim.user, c=detail.usersequence_client, p=fact.orderpayment}生成TableScanOperator

TableScanOperator(“dim.user”) TS[0]
TableScanOperator(“detail.usersequence_client”) TS[1] TableScanOperator(“fact.orderpayment”) TS[2]

先序遍历QBParseInfo#joinExpr生成QBJoinTree,类QBJoinTree也是一个树状结构,QBJoinTree保存左右表的ASTNode和这个查询的别名,最终生成的查询树如下

 base
/ \
p du
/ \
c p

前序遍历QBJoinTree,先生成detail.usersequence_client和fact.orderpayment的Join操作树

图中 TS=TableScanOperator RS=ReduceSinkOperator JOIN=JoinOperator

生成中间表与dim.user的Join操作树

根据QB2 QBParseInfo#destToWhereExpr 生成FilterOperator。此时QB2遍历完成。

下图中SelectOperator在某些场景下会根据一些条件判断是否需要解析字段。

图中 FIL= FilterOperator SEL= SelectOperator

根据QB1的QBParseInfo#destToGroupby生成ReduceSinkOperator + GroupByOperator

图中 GBY= GroupByOperator

GBY[12]是HASH聚合,即在内存中通过Hash进行聚合运算

最终都解析完后,会生成一个FileSinkOperator,将数据写入HDFS

图中FS=FileSinkOperator

Phase4 逻辑层优化器

大部分逻辑层优化器通过变换OperatorTree,合并操作符,达到减少MapReduce Job,减少shuffle数据量的目的。

表格中①的优化器均是一个Job干尽可能多的事情/合并。②的都是减少shuffle数据量,甚至不做Reduce。

CorrelationOptimizer优化器非常复杂,都能利用查询中的相关性,合并有相关性的Job,参考 Hive Correlation Optimizer

对于样例SQL,有两个优化器对其进行优化。下面分别介绍这两个优化器的作用,并补充一个优化器ReduceSinkDeDuplication的作用

PredicatePushDown优化器

断言判断提前优化器将OperatorTree中的FilterOperator提前到TableScanOperator之后

NonBlockingOpDeDupProc优化器

NonBlockingOpDeDupProc优化器合并SEL-SEL 或者 FIL-FIL 为一个Operator

ReduceSinkDeDuplication优化器

ReduceSinkDeDuplication可以合并线性相连的两个RS。实际上CorrelationOptimizer是ReduceSinkDeDuplication的超集,能合并线性和非线性的操作RS,但是Hive先实现的ReduceSinkDeDuplication

譬如下面这条SQL语句

from (select key, value from src group by key, value) s select s.key group by s.key;

经过前面几个阶段之后,会生成如下的OperatorTree,两个Tree是相连的,这里没有画到一起

这时候遍历OperatorTree后能发现前前后两个RS输出的Key值和PartitionKey如下

ReduceSinkDeDuplication优化器检测到:1. pRS Key完全包含cRS Key,且排序顺序一致;2. pRS PartitionKey完全包含cRS PartitionKey。符合优化条件,会对执行计划进行优化。

ReduceSinkDeDuplication将childRS和parentheRS与childRS之间的Operator删掉,保留的RS的Key为key,value字段,PartitionKey为key字段。合并后的OperatorTree如下:

Phase5 OperatorTree生成MapReduce Job的过程

OperatorTree转化为MapReduce Job的过程分为下面几个阶段

对输出表生成MoveTask

从OperatorTree的其中一个根节点向下深度优先遍历

ReduceSinkOperator标示Map/Reduce的界限,多个Job间的界限

遍历其他根节点,遇过碰到JoinOperator合并MapReduceTask

生成StatTask更新元数据

剪断Map与Reduce间的Operator的关系

对输出表生成MoveTask

由上一步OperatorTree只生成了一个FileSinkOperator,直接生成一个MoveTask,完成将最终生成的HDFS临时文件移动到目标表目录下

MoveTask[Stage-0]
Move Operator

开始遍历

将OperatorTree中的所有根节点保存在一个toWalk的数组中,循环取出数组中的元素(省略QB1,未画出)

取出最后一个元素TS[p]放入栈 opStack{TS[p]}中

Rule #1 TS% 生成MapReduceTask对象,确定MapWork

发现栈中的元素符合下面规则R1(这里用python代码简单表示)

"".join([t + "%" for t in opStack]) == "TS%"

生成一个MapReduceTask[Stage-1]对象,MapReduceTask[Stage-1]对象的MapWork属性保存Operator根节点的引用。由于OperatorTree之间之间的Parent Child关系,这个时候MapReduceTask[Stage-1]包含了以TS[p]为根的所有Operator

Rule #2 TS%.*RS% 确定ReduceWork

继续遍历TS[p]的子Operator,将子Operator存入栈opStack中

当第一个RS进栈后,即栈opStack = {TS[p], FIL[18], RS[4]}时,就会满足下面的规则R2

"".join([t + "%" for t in opStack]) == "TS%.*RS%"

这时候在MapReduceTask[Stage-1]对象的ReduceWork属性保存JOIN[5]的引用

Rule #3 RS%.*RS% 生成新MapReduceTask对象,切分MapReduceTask

继续遍历JOIN[5]的子Operator,将子Operator存入栈opStack中

当第二个RS放入栈时,即当栈opStack = {TS[p], FIL[18], RS[4], JOIN[5], RS[6]}时,就会满足下面的规则R3

"".join([t + "%" for t in opStack]) == “RS%.*RS%” //循环遍历opStack的每一个后缀数组

这时候创建一个新的MapReduceTask[Stage-2]对象,将OperatorTree从JOIN[5]和RS[6]之间剪开,并为JOIN[5]生成一个子Operator FS[19],RS[6]生成一个TS[20],MapReduceTask[Stage-2]对象的MapWork属性保存TS[20]的引用。

新生成的FS[19]将中间数据落地,存储在HDFS临时文件中。

继续遍历RS[6]的子Operator,将子Operator存入栈opStack中

当opStack = {TS[p], FIL[18], RS[4], JOIN[5], RS[6], JOIN[8], SEL[10], GBY[12], RS[13]}时,又会满足R3规则

同理生成MapReduceTask[Stage-3]对象,并切开 Stage-2 和 Stage-3 的OperatorTree

R4 FS% 连接MapReduceTask与MoveTask

最终将所有子Operator存入栈中之后,opStack = {TS[p], FIL[18], RS[4], JOIN[5], RS[6], JOIN[8], SEL[10], GBY[12], RS[13], GBY[14], SEL[15], FS[17]} 满足规则R4

"".join([t + "%" for t in opStack]) == “FS%”

这时候将MoveTask与MapReduceTask[Stage-3]连接起来,并生成一个StatsTask,修改表的元信息

合并Stage

此时并没有结束,还有两个根节点没有遍历。

将opStack栈清空,将toWalk的第二个元素加入栈。会发现opStack = {TS[du]}继续满足R1 TS%,生成MapReduceTask[Stage-5]

继续从TS[du]向下遍历,当opStack={TS[du], RS[7]}时,满足规则R2 TS%.*RS%

此时将JOIN[8]保存为MapReduceTask[Stage-5]的ReduceWork时,发现在一个Map对象保存的Operator与MapReduceWork对象关系的Map<Operator, MapReduceWork>对象中发现,JOIN[8]已经存在。此时将MapReduceTask[Stage-2]和MapReduceTask[Stage-5]合并为一个MapReduceTask

同理从最后一个根节点TS[c]开始遍历,也会对MapReduceTask进行合并

切分Map Reduce阶段

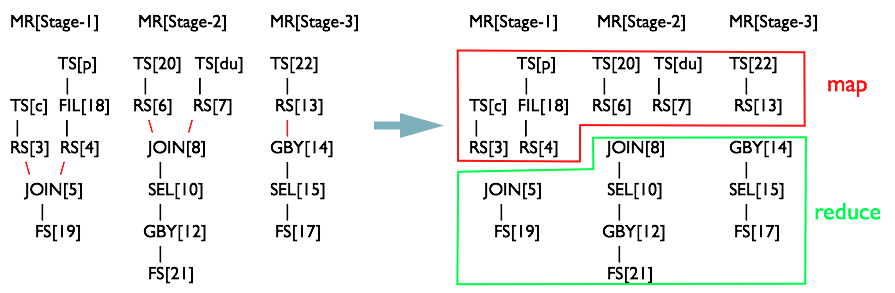

最后一个阶段,将MapWork和ReduceWork中的OperatorTree以RS为界限剪开

OperatorTree生成MapReduceTask全貌

最终共生成3个MapReduceTask,如下图

Phase6 物理层优化器

这里不详细介绍每个优化器的原理,单独介绍一下MapJoin的优化器

mapjoin原理

MapJoin简单说就是在Map阶段将小表读入内存,顺序扫描大表完成Join。

上图是Hive MapJoin的原理图,出自Facebook工程师Liyin Tang的一篇介绍Join优化的slice,从图中可以看出MapJoin分为两个阶段:

通过MapReduce Local Task,将小表读入内存,生成HashTableFiles上传至Distributed Cache中,这里会对HashTableFiles进行压缩。

MapReduce Job在Map阶段,每个Mapper从Distributed Cache读取HashTableFiles到内存中,顺序扫描大表,在Map阶段直接进行Join,将数据传递给下一个MapReduce任务。

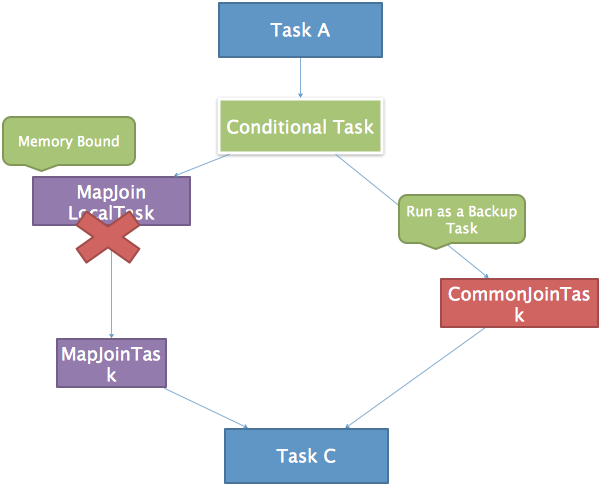

如果Join的两张表一张表是临时表,就会生成一个ConditionalTask,在运行期间判断是否使用MapJoin

CommonJoinResolver优化器

CommonJoinResolver优化器就是将CommonJoin转化为MapJoin,转化过程如下

深度优先遍历Task Tree

找到JoinOperator,判断左右表数据量大小

对与小表 + 大表 => MapJoinTask,对于小/大表 + 中间表 => ConditionalTask

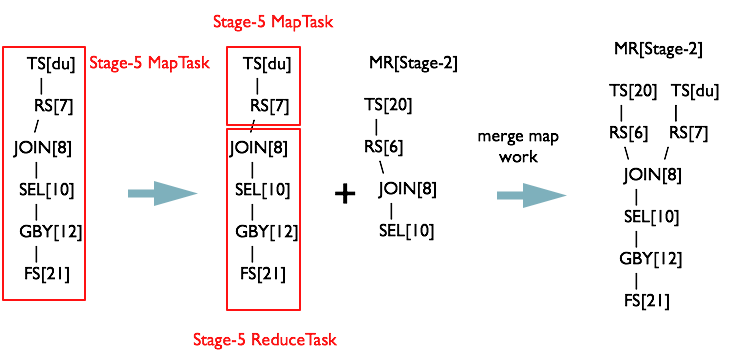

遍历上一个阶段生成的MapReduce任务,发现MapReduceTask[Stage-2] JOIN[8]中有一张表为临时表,先对Stage-2进行深度拷贝(由于需要保留原始执行计划为Backup Plan,所以这里将执行计划拷贝了一份),生成一个MapJoinOperator替代JoinOperator,然后生成一个MapReduceLocalWork读取小表生成HashTableFiles上传至DistributedCache中。

mapjoin变换

MapReduceTask经过变换后的执行计划如下图所示

MapJoinResolver优化器

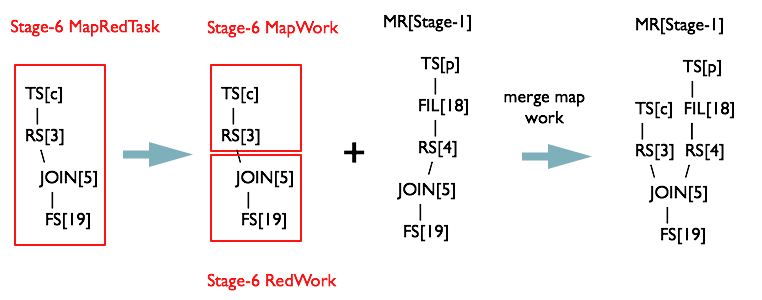

MapJoinResolver优化器遍历Task Tree,将所有有local work的MapReduceTask拆成两个Task

MapJoinResolver

最终MapJoinResolver处理完之后,执行计划如下图所示

Hive SQL编译过程的设计

从上述整个SQL编译的过程,可以看出编译过程的设计有几个优点值得学习和借鉴

使用Antlr开源软件定义语法规则,大大简化了词法和语法的编译解析过程,仅仅需要维护一份语法文件即可。

整体思路很清晰,分阶段的设计使整个编译过程代码容易维护,使得后续各种优化器方便的以可插拔的方式开关,譬如Hive 0.13最新的特性Vectorization和对Tez引擎的支持都是可插拔的。

每个Operator只完成单一的功能,简化了整个MapReduce程序。

社区发展方向

Hive依然在迅速的发展中,为了提升Hive的性能,hortonworks公司主导的Stinger计划提出了一系列对Hive的改进,比较重要的改进有:

Vectorization - 使Hive从单行单行处理数据改为批量处理方式,大大提升了指令流水线和缓存的利用率

Hive on Tez - 将Hive底层的MapReduce计算框架替换为Tez计算框架。Tez不仅可以支持多Reduce阶段的任务MRR,还可以一次性提交执行计划,因而能更好的分配资源。

Cost Based Optimizer - 使Hive能够自动选择最优的Join顺序,提高查询速度

Implement insert, update, and delete in Hive with full ACID support - 支持表按主键的增量更新

我们也将跟进社区的发展,结合自身的业务需要,提升Hive型ETL流程的性能


1284 次浏览  评价: 差  订阅 捐助
相关文章 相关文档 相关课程



我们该如何设计数据库
数据库设计经验谈
数据库设计过程
数据库编程总结
数据库性能调优技巧
数据库性能调整
数据库性能优化讲座
数据库系统性能调优系列
高性能数据库设计与优化
高级数据库架构师
数据仓库和数据挖掘技术
Hadoop原理、部署与性能调优


MySQL索引背后的数据结构
MySQL性能调优与架构设计
SQL Server数据库备份与恢复
让数据库飞起来 10大DB2优化
oracle的临时表空间写满磁盘
数据库的跨平台设计
更多...


并发、大容量、高性能数据库
高级数据库架构设计师
Hadoop原理与实践
Oracle 数据仓库
数据仓库和数据挖掘
Oracle数据库开发与管理


GE 区块链技术与实现培训
航天科工某子公司 Nodejs高级应用开发
中盛益华 卓越管理者必须具备的五项能力
某信息技术公司 Python培训
某博彩IT系统厂商 易用性测试与评估
中国邮储银行 测试成熟度模型集成(TMMI)
中物院 产品经理与产品管理
更多...






每天2个文档/视频
扫描微信二维码订阅
订阅技术月刊
获得每月300个技术资源



关于我们 | 联系我们 | 京ICP备10020922号 京公海网安备110108001071号
